Electrolux TINSEB504MRR0 User manual

E1
MICROWAVE WALL OVEN INSTALLATION INSTRUCTIONS
NOTE
Base must be capable of supporting 150 pounds (68.01.
kg) for the Microwave Wall Oven only.
Make sure base is level and front of cabinet is square. If2.
the cabinet base is not level, the oven will tend to slide
out when opening the door.
Minimum required distance is 36" (91.44 cm) from the3.
floor.
The outlet should not be located in the shaded area of4.
Figure 1. It is required the outlet be a dedicated 120
volts with a 15amp rating for the appliance.
Minimum required distance between the Microwave5.
Oven and the wall oven cutouts should be at least
3" leaving a 2" visible space between both product
faceplates. Due to lower vent overlap, the visible space
between units will be 1".
C
L
B
A
D
C
F
I
H
G
to top of
cp angle
(59.8 cm)
23 ½"
20 ¾"
(52.7 cm)
6"
4"
18"
PRODUCT DIMENSIONS
MODEL A B C D
27" (68.8) Microwave 27" (68.8) 221/4" (56.5) 247/8"(63.2) 21 11/16" (55.1)
30" (76.4) Microwave 30" (76.4) 221/4" (56.5) 273/8"(69.5) 21 11/16" (55.1)
30" (76.4) Convection
Microwave 30" (76.4) 22" (55.9) 28" (71.1) 21 11/16" (55.1)
CUTOUT DIMENSIONS AND CABINET WIDTH
MODEL Min. F Max. GMin. H Max. I
27" (68.8) Microwave 251/8" (63.8) 255/8" (65.1) 24" (61.0) min. 21"(53) 211/2"(54.6) 27" (68.8) min.
30" (76.4) Microwave 275/8" (70.2) 281/8" (71.4) 24" (61.0) min. 21"(53) 211/2"(54.6) 301/8" (76.5) min.
30" (76.4) Convection
Microwave 281/2"(72.4) 29" (73.7) 24" (61.0) min. 21"(53) 211/2"(54.6) 301/8" (76.5) min.
All dimensions are in inches (cm).
Installation and service must be performed by a qualified installer.
IMPORTANT: Save for local electrical inspector's use.
Read and Save these instructions for future reference.
The electrical requirements for this oven are 120 volts, 15 amps.
Figure 1
TINSEB504MRR0

E2
MICROWAVE WALL OVEN INSTALLATION INSTRUCTIONS
IMPORTANT NOTES TO
THE INSTALLER
Read all instructions contained in these installation1.
instructions before installing the Microwave Wall Oven.
This oven can be built into a cabinet or wall by itself or
above any electric wall oven or warming drawer.
Remove all packing material from inside the oven cavity2.
before connecting the electrical supply to the Microwave
Wall Oven. DO NOT REMOVE THE WAVEGUIDE COVER,
which is located on the cavity ceiling. See Figure 2A.
Remove the 2 shipping duct supports (see Figure 2B) by3.
removing the 2 screws securing each side. Reinsert 2
screws (each side) to secure the stainless cover.
Remove the feature sticker, if there is one, from the4.
outside of the door.
Check the oven for any damage, such as misaligned or5.
bent door, damaged door seals and sealling surfaces,
broken or loose door hinges and latches and dent
inside the cavity or on the door.
Observe all governing codes and local ordinances.6.
Be sure to leave these instructions with the consumer.7.
IMPORTANT NOTE TO
THE CONSUMER
Keep these instructions with your Owner's Guide for future
reference.
IMPORTANT SAFETY
INSTRUCTIONS
Never use your appliance for warming or heating
the room. Prolonged use of the oven without adequate
ventilation can be dangerous.
Carpentry
Refer to Figure 1 for the dimensions required for your
appliance, and the space necessary to install the oven. The
oven support surface should be solid plywood or similar
material, the surface must be level from side to side and
from front to rear.
Electrical Requirements
The appliance operates on a 120 volt, 60 Hz electrical
supply with a separate ground wire. Provide a separate
circuit with a fuse or circuit breaker rated for 15 amps.
Observe all governing codes and local ordinances
To prevent damage to the oven control, during cold
temperature weather, wait at least three (3) hours
after receiving this oven before supplying power to
the appliance. This will prevent possible damage to the
built-in oven control at power on.
Cabinet Installation
The Microwave Wall Oven can tip when the door
is open. The Anti-Tip brackets supplied with the
Microwave Wall Oven must be attached to the
cabinet and the appliance to prevent tipping of
the unit and injury to persons.
ANTI-TIP BRACKETS INSTALLATION
INSTRUCTIONS
Unpack the Microwave Wall Oven and find the 21.
Anti-Tip brackets and screws included in the literature
package.
Install the Anti-Tip bracket in the cabinet as shown2.
on Figure 3. Note: To prevent damage to cabinet, it
is recommended to drill ¹/16" (0.16 cm) diameter pilot
holes before installing the Anti-Tip brackets.
If there is any damage, DO NOT operate the
oven and contact your dealer or ELECTROLUX
AUTHORIZED SERVICER.

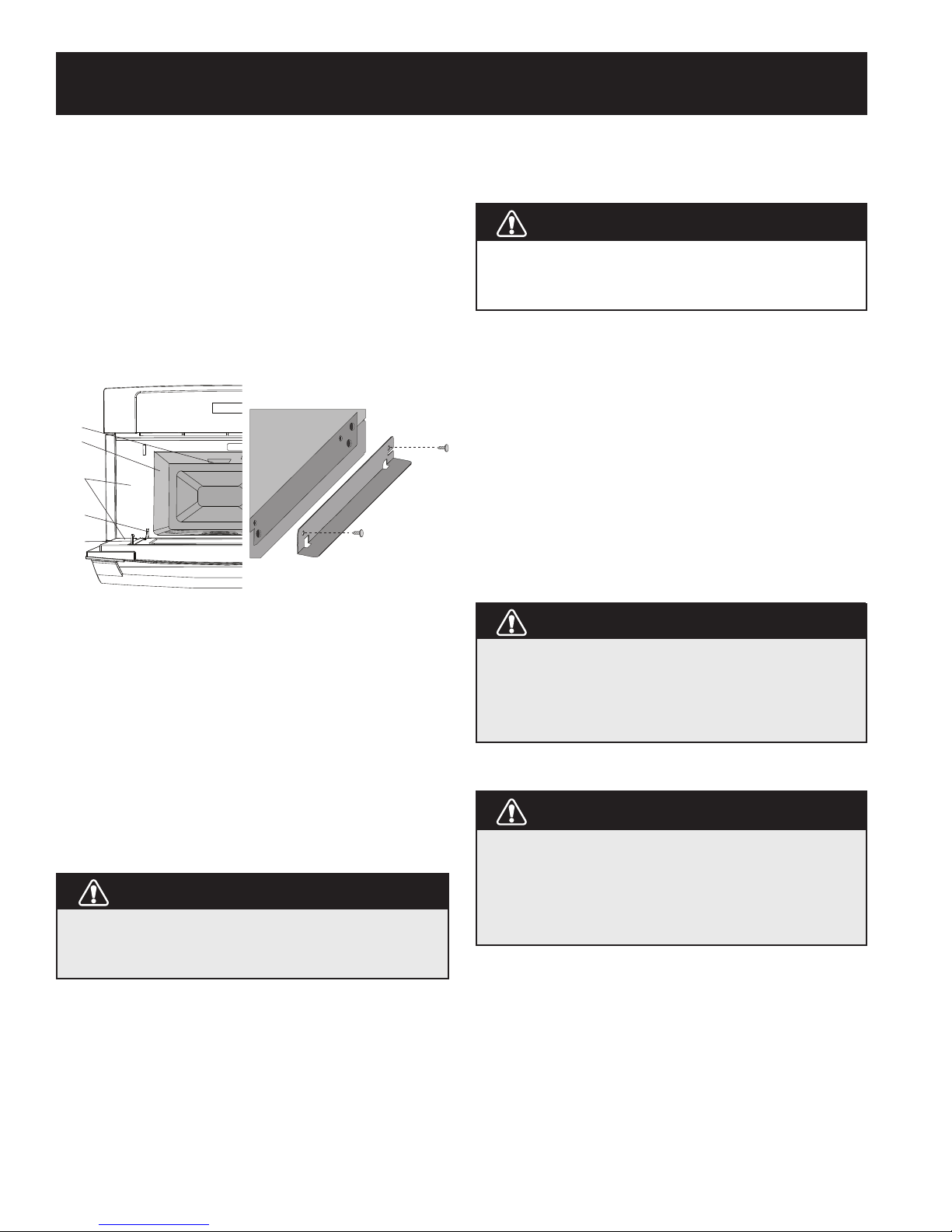

Figure 2A Figure 2B
Safety
Door Latch
Hinge
Oven Cavity
Waveguide Cover
Door Seals
and Sealing
Surfaces

E3
MICROWAVE WALL OVEN INSTALLATION INSTRUCTIONS
REMOVING OVEN FOR SERVICING
ANTI-TIP BRACKET INSTALLATION
FINISHED ANTI-TIP BRACKET INSTALLATION
Anti-Tip Bracket
installed in cabinet Oven removed
from the cabinet
Oven
Bracket
released
Cabinet
Oven
Right Side
Tool supplied
Anti-Tip
Bracket
Anti-Tip Brackets
16-1/2"
(41.9 cm)
Cutout Width
(See dimensions below)
30-INCH MICROWAVE Cutout Width
27-5/8" (70.2 cm) Min.*
28-1/8" (71.4 cm) Max.*
27-7/8" (70.8 cm) Recommended*
30-INCH CONVECTION Cutout Width
28-1/2" (72.4 cm) Min.*
29" (73.7 cm) Max.*
28-3/4" (73.0 cm) Recommended*
27-INCH MICROWAVE Cutout Width
25-1/8" (63.8 cm) Min.*
25-5/8" (65.1 cm) Max.*
25-3/8" (64.5 cm) Recommended*
Cutout Height
21" (53.3 cm) Min.*
21-1/2" (54.6 cm) Max.*
Figure 4 Figure 5
Figure 3
MICROWAVE WALL OVEN INSTALLATION
Two persons are required to install the oven. Never
hold the door handle when moving the oven.
Place the oven adjacent to the opening on a table or3.
stand. Plug the power supply cord into the electrical
outlet. Carefully guide the oven into the prepared
opening. Avoid pinching cord between oven and wall.
See Figure 4. Push the unit in and against the cabinet.
The oven side bracket will clip into the Anti-Tip brackets.
See Figure 3.
To pull out the oven for servicing, open the door and4.
locate the two holes on the side frame. Simultaneously
insert the tools provided with the appliance in both
holes and pull the oven towards you. See Figure 5.

E4
MICROWAVE WALL OVEN INSTALLATION INSTRUCTIONS
PRODUCT IDENTIFICATION
Serial
Plate Menu
Label
Figure 6
Before You Call for Service
Refer to the warranty in your Use & Care Guide for our
toll-free service number and address. Please call or write
if you have inquiries about your product and/or need to
order parts.
Model and Serial Number Location
The serial plate is located on the oven front frame. See
Figure 6.
When ordering parts for or making inquires about your
oven, always be sure to include the model and serial
numbers and a lot number or letter from the serial plate on
your oven.

F1
DIRECTIVES D'INSTALLATION MUR FOUR À MICRO-ONDES
TINSEB504MRR0
REMARQUES
La base doit pouvoir supporter 68,0 kg (150 lb) pour le four1.
à micro-ondes mural seul.
Veiller à ce que la base soit horizontale et l'avant de l'armoire2.
perpendiculaire. Si la base de l'armoire n'est pas horizontale,
le four aura tendance à glisser lors de l'ouverture de la
porte.
Distance minimale requise du plancher est de 91,44 cm (363.
po).
La prise NE doit PAS se trouver dans l'aire ombrée comme4.
indiqué à la Figure 1. Il est excessivement important que la
prise soit de 120 volts et 13 ampères pour une performance
optimale du four.
La distance minimale exigée entre le four à micro-ondes et5.
les découpes du four mural doit être de 5,1 cm (2 po). À
cause du chevauchement de l'évent inférieur, l'espace visible
entre les unités sera de 2,54 cm (1 po).
C
L
B
A
D
C
F
I
H
G
au début
de l'angle
59,8cm
(23 ½ po)
(52,7 cm)
(20 ¾ po)
18 po
6po
DIMENSIONS DU PRODUIT
MODÈLE A B C D
68.8 (27 po) micro-ondes 68.8 (27po) 56.5 (221/4 po) 63.2 (247/8 po) 55.1 (2111/16 po)
76.4 (30 po) micro-ondes 76.4 (30po) 56.5 (221/4 po) 69.5 (273/8 po) 55.1 (2111/16 po)
76.4 (30 po) Convection
micro-ondes 76.4 (30po) 55.9 (22po) 71.1 (28 po) 55.1 (2111/16 po)
DIMENSIONS DE LA DÉCOUPE ET LARGEUR DE L'ARMOIRE
MODÈLE Min. F Max. GMin. H Max. I
68.8 (27 po) micro-ondes 63.8 (251/8 po) 65.1 (255/8 po) 61.0 (24 po) min. 53 (21 po) 54.6 (211/2 po) 68.8 (27 po) min.
76.4 (30 po) micro-ondes 70.2 (275/8 po) 71.4 (281/8 po) 61.0 (24 po) min. 53 (21 po) 54.6 (211/2 po) 76.5 (301/8 po) min.
76.4 (30 po) Convection
micro-ondes 72.4 (281/2 po) 73.7 (29 po) 61.0 (24 po) min. 53 (21 po) 54.6 (211/2 po) 76.5 (301/8 po) min.
Toutes les dimensions sont en centimètres (po).
Figure 1
Un installateur qualifié doit procéder à l’installation et aux réparations.
IMPORTANT : Conserver à l’usage d’un inspecteur en électricité local.
Lire et conserver ces directives pour référence future.
L’alimentation électrique pour ce four est de 120 volts CA, 15 ampères et plus.
AVERTISSEMENT

F2
DIRECTIVES D'INSTALLATION MUR FOUR À MICRO-ONDES
NOTES IMPORTANTES
POUR L'INSTALLATEUR
Lire toutes les directives d'installation avant d'installer le1.
four à micro-ondes mural. Votre four peut être installé
dans une armoire, contre un mur, au-dessus d'un four
électrique mural ou d'un tiroir chauffe-plat.
Retirer tous les matériaux d'emballage de la cavité du2.
four avant de le connecter au secteur. NE PAS RETIRER
LE COUVERCLE DU GUIDE D'ONDES, situé contre la
paroi supérieure de la cavité. Voir Figure 2A.
Enlever les deux supports d'expédition des conduits3.
( Voir Figure 2B ) en retirant les 4 vis qui les fixent. Reposer
2 vis (de chaque côté) pour fixer le couvercle en inox.
Retirer, s'il y en a une, l'étiquette autocollante des4.
caractéristiques sur l'extérieur de la porte.
Vérifier que le four n’a subi aucun dommage, en5.
particulier que la porte n’est ni tordue ni décentrée,
que les joints et les surfaces d’étanchéité ne sont pas
endommagés, que les charnières et les verrous ne sont
pas brisés ou desserrés et que la porte ou l’intérieur de
la cavité ne porte aucune trace de coups.
Observer tous les codes et règlements en vigueur.6.
Veiller à laisser ces directives au client.7.
NOTES IMPORTANTES
AU CLIENT
Conserver ces instructions avec votre guide du propriétaire
pour référence ultérieure.
IMPORTANTES CONSIGNES
DE SÉCURITÉ
Menuiserie
Se reporter à la Figure 1 pour les dimensions applicables à
votre appareil et à l'espace nécessaire pour le recevoir. La
surface supportant le four peut être du contreplaqué plein
ou un matériau semblable; elle doit être horizontale.
Alimentation Électrique
Cet appareil doit recevoir une tension et fréquence adéquate,
et être connecté à un circuit individuel correctement mis à
la terre, protégé par un disjoncteur ou un fusible de la
bonne intensité.
Observer tous les codes et règlements locaux en
vigueur.
ATTENTION
Pour éviter d'endommager les commandes du four, par
temps froid, attendre au moins trois (3) heures après
la réception du four avant de le mettre sous tension.
Cela empêchera d'endommager éventuellement les
commandes intégrées du four.
Pose dans l'armoire
AVERTISSEMENT
Le four à mi cro - ond es mural p eut bas cu ler
quand la porte est ouverte. Il faut fixer les brides
antibasculement fournies avec le four à l'armoire
et à l'appareil pour empêcher qu'il ne bascule et
blesse des personnes.
DIRECTIVES D'INSTALLATION DES BRIDES
ANTIBASCULEMENT
Déballer le four à micro-ondes mural et trouver les 21.
brides antibasculement et les vis jointes à l'emballage
de documents.
Poser les brides antibasculement dans l'armoire comme2.
illustré à la Figure 3. Note : Pour éviter d'endommager
l'armoire, il est recommandé de percer des avant-trous de
¹/ 16 po (0,16 cm) de diamètre avant de poser les brides.
En cas de dommage, NE PAS faire fonctionner le four
et communiquer avec le détaillant ou un RÉPARATEUR
ELECTROLUX AUTORISÉ.
AVERTISSEMENT
ATTENTION
Ne jamais utiliser votre four à micro-ondes mural
pour chauffer une pièce. Il peut être dangereux
d'utiliser le four sans ventilation adéquate pendant
une longue période.
Figure 2A Figure 2B
Verrous
Charnières
Four cavité
Joints
d’étanchéité
et portées
des joints
Couvercle du
Guide d'ondes

F3
DIRECTIVES D'INSTALLATION MUR FOUR À MICRO-ONDES
LA SUPPRESSION FOUR POUR LE SERVICE
ANTI-BASCULANTEST SUPPORT D'INSTALLATION
FINI ANTI-BASCULANTEST SUPPORT D'INSTALLATION
Bride anti -basculement
posée dans l'armoire Four retiré
de l'armoire
Bride
du four
Armoire
Four
Outil côté droit fourni
Bride
antibasculement
libérée
Figure 4 Figure 5
Figure 3
INSTALLATION DU FOUR À MICRO-ONDES MURAL
ATTENTION
Ne jamais tenir la poignée de la porte en déplaçant le
four. Il faut deux personnes pour installer le four.
Placer le four près de l'ouverture sur une table ou1.
un support. Brancher le cordon d'alimentation dans
la prise électrique. Guider avec précaution le four
assemblé dans l'ouverture préparée. Éviter de pincer le
cordon entre le four et le mur. Voir Figure 4. Pousser
l'appareil dans et contre l'armoire. La bride latérale du
four s'enclenchera dans les brides antibasculement. Voir
Figure 3.
Pour retirer le four en cas de réparation, ouvrir la2.
porte et repérer les deux trous dans le châssis latéral.
Simultanément insérer les outils fournis avec l'appareil
dans les deux trous et tirer le four vers vous. Voir Figure
5.
41,9 cm
(16 ½ po)
Dimensions
de la Découpe
53,3 cm (21 po) Min.*
54,6 cm (21½ po) Max.*
Bloc antibasculement
Dimensions de la découpe
(Voir dimensions ci-dessous)
30 PO Micro-ondes
Dimensions de la découpe
70,2 cm (27-5/8 po) Min.*
71,4 cm (28-1/8 po) Max.*
70,8 cm (27-7/8 po) Recommandé*
30 PO CONVECTION
Dimensions de la découpe
72.4 cm (28-1/2 po) Min.*
73.7 cm (29 po) Max.*
73.0 cm (28-3/4 po) Recommandé*
27 PO Micro-ondes
Dimensions de la découpe
63,8 cm (25-1/8 po) Min.*
65,1 cm (25-5/8 po) Max.*
64,5 cm (25-3/8 po) Recommandé*

F4
DIRECTIVES D'INSTALLATION MUR FOUR À MICRO-ONDES
IDENTIFICATION DU PRODUIT
Plaque
de série Étiquette
de menu
Figure 6
Avant d'appeler le service de
réparations
Vous trouverez le numéro de service sans frais et l'adresse
pour la garantie dans votre mode d'emploi et d'entretien.
Veuillez appeler ou écrire si vous avez des questions au
sujet de votre produit ou si vous avez besoin de commander
des pièces.
Emplacement des numéros de
modèle et de série
La plaque de série est située sur la façade du four. Voir
Figure 6.
Lors de la commande de pièces ou de la demande
d'information sur le four, veiller à toujours inclure le numéro
de modèle et les numéros de série et un numéro ou une
lettre de lot situés sur la plaque de série de votre four.

S1
INSTRUCCIONES DE INSTALACIÓN HORNO MICROONDAS PARED
TINSEB504MRR0
La instalación y el servicio deben ser realizados por un instalador calificado.
IMPORTANTE: Guarde para uso del inspector eléctrico local.
Lea y guarde estas instrucciones para referencia futura.
Los requisitos eléctricos de este horno son de 120 voltios de CA, 15 amperios o más.
ADVERTENCIA
NOTA
La base debe poder soportar 150 libras (68.0 Kg.)1.
correspondientes sólo al horno microondas de pared.
Asegúrese de que la base esté nivelada y la parte frontal2.
del gabinete sea cuadrada. Si la base del gabinete no está
nivelada, el horno podría deslizarse al abrir la puerta.
La distancia mínima requerida es de 36" (91.44 cm)3.
desde el piso.
Este tomacorriente no debe estar ubicado en el área4.
sombreada de la Figura 1. Es sumamente importante
que el tomacorriente sea de 120 voltios y 13 amperios
para el óptimo funcionamiento del horno.
La distancia mínima requerida entre el Horno microondas5.
y el recorte del horno de pared debe ser al menos de 2
pulgadas. Debido a la sobreposición del orificio de
ventilación inferior, el espacio visible entre las unidades
debe ser de 1 pulgada.
C
L
B
A
D
C
F
I
H
G
a la parte
superior
de ángulo
20 ¾"
(52.7 cm)
(59.8 cm)
23 ½"
6"
4"
18"
DIMENSIONES DEL PRODUCTO
MODEL A B C D
27" (68.8) microondas 27" (68.8) 221/4" (56.5) 247/8"(63.2) 21 11/16" (55.1)
30" (76.4) microondas 30" (76.4) 221/4" (56.5) 273/8"(69.5) 21 11/16" (55.1)
30" (76.4) Convección
microondas 30" (76.4) 22" (55.9) 28" (71.1) 21 11/16" (55.1)
DIMENSIONES DE RECORTE Y ANCHO DEL GABINETE
MODEL Min. F Max. GMin. H Max. I
27" (68.8) microondas 251/8" (63.8) 255/8" (65.1) 24" (61.0) min. 21"(53) 211/2"(54.6) 27" (68.8) min.
30" (76.4) microondas 275/8" (70.2) 281/8" (71.4) 24" (61.0) min. 21"(53) 211/2"(54.6) 301/8" (76.5) min.
30" (76.4) Convección
Microwave 281/2"(72.4) 29" (73.7) 24" (61.0) min. 21"(53) 211/2"(54.6) 301/8" (76.5) min.
Todas las dimensiones están en pulgadas (cm).
Figura 1

S2
INSTRUCCIONES DE INSTALACIÓN HORNO MICROONDAS PARED
NOTAS IMPORTANTES
PARA EL INSTALADOR
Lea todas las instrucciones contenidas en estas instrucciones1.
de instalación antes de realizar la instalación del Horno
microondas de pared. Su horno puede ser empotrado
dentro de un gabinete o pared por sí mismo o encima de
cualquier horno de pared eléctrico o cajón calentador.
Retire todos los materiales de embalaje de la cavidad del2.
horno antes de conectar el suministro eléctrico al Horno
microondas de pared. NO RETIRE LA CUBIERTA DE LA
GUÍA DE ONDA, que está ubicada en el techo de la
cavidad. Vea la Figura 2A.
Retire los 2 soportes de embarque para ducto (vea la3.
Figura 2B) retirando los 4 tornillos que los aseguran.
Reinstale los 2 tornillos (en cada lado) para asegurar la
cubierta inoxidable.
Retire cualquier etiqueta adhesiva que encuentre en4.
la parte exterior de la puerta.
Revise que el horno no tenga daños como puertas5.
torcidas o mal alineadas, sellos de puerta y superficies
del cierre hermético dañado, bisagras y pestillos rotos
o flojos y abolladuras en la cavidad o en la puerta. Si
encuentra algún daño, no haga funcionar el horno
y comuníquese con su distribuidor o PERSONAL DE
SERVICIO AUTORIZADO DE ELECTROLUX.
Respete todos los códigos y normas vigentes.6.
Asegúrese de proporcionar estas instrucciones al7.
consumidor.
NOTA IMPORTANTE PARA
EL CONSUMIDOR
Guarde estas instrucciones con la Guía del usuario para
consultas posteriores.
INSTRUCCIONES DE
SEGURIDAD IMPORTANTES
Carpintería
Consulte la Figura 1 para las dimensiones que se aplican a su
artefacto, y el espacio necesario para el horno. La superficie
de soporte de horno puede ser de un material sólido como
madera laminada o similar, sin embargo la superficie debe estar
nivelada de lado a lado y desde la parte frontal hasta la parte
posterior.
Requisitos eléctricos
Este artefacto debe recibir un suministro eléctrico con el voltaje
y frecuencia apropiados, y estar conectado correctamente a
tierra a un circuito independiente y protegido por un interruptor
automático o fusible con el amperaje adecuado.
Respete todos los códigos y normas vigentes
PRECAUCIÓN
Para evitar daños al control del horno, durante los climas
de bajas temperaturas, espere al menos tres (3) horas
después de recibir este horno antes de encenderlo. Esto
evitará posibles daños al control del horno incorporado
cuando lo encienda.
Instalación en gabinete
ADVERTENCIA
El Horno microondas de pared puede volcarse
al a brir la p uer ta. Lo s sop o r tes antivu elco
suministrados con el Horno microondas de pared
deben ser instalados en el gabinete y el artefacto
para evitar la volcadura de la unidad y las lesiones
a las personas.
INSTRUCCIONES DE INSTALACIÓN DE LOS
SOPORTES ANTIVUELCO
Desempaque el Horno microondas de pared y localice1.
los 2 soportes antivuelco y los tornillos incluidos en el
paquete de materiales informativos.
Instale el soporte antivuelco en el gabinete como se2.
muestra en la Figura 3. Nota: Para evitar daños en el
gabinete, se recomienda perforar agujeros guía de ¹/16"
(0.16 cm) de diámetro antes de instalar los soportes.
Si hay algún daño, NO OPERAR el horno y en contacto
con su distribuidor autorizado o administrador de
ELECTROLUX AUTHORIZED SERVICER.
PRECAUCIÓN
PRECAUCIÓN
Nunca use el Horno microondas de pared para subir
la temperatura de la habitación. El uso prolongado
del horno sin ventilación adecuada puede ser peligroso.
Figura 2A Figura 2B
Pestillos
de la puerta
Bisagras
Horno de
Cavidad
Sellos y
superficies
de sellado
Guía de onda
