USER MANUAL
EFG60750
EFG90750
EFG10750

We were thinking of you
when we made this product

electrolux 3
EN
DE FR
IT
EMPFEHLUNGEN UND HINWEISE 5
CHARAKTERISTIKEN 6
MONTAGE 8
BEDIENUNG 11
WARTUNG 12
CONSEILS ET SUGGESTIONS 14
CARACTERISTIQUES TECHNIQUES 15
INSTALLATION 17
UTILISATION 20
ENTRETIEN ET NETTOYAGE 21
CONSIGLI E SUGGERIMENTI 23
CARATTERISTICHE 24
INSTALLAZIONE 26
USO 29
MANUTENZIONE 30
RECOMMENDATIONS AND SUGGESTIONS 32
CHARACTERISTICS 33
INSTALLATION 35
USE 38
MAINTENANCE 39

4 electrolux
Welcome to the world of Electrolux
Thank you for choosing a first class
product from Electrolux, which hopeful-
ly will provide you with lots of pleasure
in the future. The Electrolux ambition is
to offer a wide variety of quality prod-
ucts that make your life more comfort-
able. You find some examples on the
cover in this manual. Please take a few
minutes to study this manual so that
you can take advantage of the benefits
of your new machine. We promise that
it will provide a superior User Experi-
ence delivering Ease-of-Mind.
Good luck!
EN
Willkommen bei Electrolux!
Wir möchten uns bedanken, dass Sie
sich für ein erstklassiges Produkt von
Electrolux entschieden haben, welches
Ihnen sicherlich viel Freude bereiten
wird. Es ist unser Bestreben, eine
breite Vielfalt von Qualitätsprodukten
anzubieten, die helfen, Ihr Leben etwas
komfortabler zu machen. Sie finden
einige Beispiele auf der vorletzten Seite
in diesem Heft. Bitte nehmen Sie sich
einige Minuten, diese Benutzerinforma-
tion zu lesen, um voll von den Vorteilen
Ihres neuen Gerätes profitieren zu kön-
nen. Wir sind sicher, dass wird Ihr Le-
ben zukünftig etwas leichter machen.
Wir wünschen eine gute Zeit.
DE
Egregio Cliente,
Complimenti per aver scelto un elettro-
domestico Electrolux che, siamo
certi, avrà modo di apprezzare per le
prestazioni, la qualità e l’affidabilità e
che le renderà la vita di ogni giorno più
confortevole, facile e sicura.
Da sempre il nostro impegno è quello
di produrre utilizzando la tecnologia più
avanzata, nel rispetto dell’ambiente e
sempre in anticipo rispetto agli obblighi
normativi.
Oltre il 90% dei nostri elettrodomestici
sono prodotti ecologici in classe A,
A+, A++ e vengono raccomandati dal
WWF.
La lettura completa di questo libretto le
permetterà un utilizzo corretto e sicuro
della sua apparecchiatura e le darà
anche utili consigli sulla manutenzione
più efficiente.
IT
Bienvenue dans le monde
d’Electrolux
Nous vous remercions de la confiance
que vous nous témoignez en choisis-
sant un appareil Electrolux qui, nous
espérons vous accompagnera agré-
ablement au fil du temps.
Au travers d’une large gamme
de produits de qualité, la volonté
d’Electrolux est de vous rendre la vie
plus agréable.
Vous pouvez en voir quelques exem-
ples sur la couverture de cette notice.
Nous vous invitons à prendre quelques
minutes pour découvrir ce guide qui
vous permettra de profiter au mieux de
tous les avantages de votre nouvel ap-
pareil.
Nous vous assurons que son utilisation
vous offrira jour après jour satisfaction
et sérénité.
A bientôt.
FR

EMPFEHLUNGEN UND HINWEISE electrolux 5
DE
EMPFEHLUNGEN UND HINWEISE
Achtung! Frittiergeräte müssen wäh-
rend des Gebrauchs stets beaufsich-
tigt werden: Überhitztes Öl kann sich
entzünden.
• Keine flambierten Speisen unter der Ab-
zugshaube zubereiten: Brandgefahr.
• Die Dunstabzugshaube darf von Kindern
oder Personen, die hinsichtlich der Bedie-
nung nicht unterwiesen wurden, keines-
falls verwendet werden.
WARTUNG
• Bevor Wartungsarbeiten durchgeführt
werden, muss die Stromzufuhr zur Haube
unterbrochen werden, indem der Stecker
gezogen oder der Hauptschalter abge-
schaltet wird.
• Bei der Filterwartung müssen die vom
Hersteller empfohlenen Zeiträume zum
Austauschen der Filter genauestens ein-
gehalten werden.
• Zur Reinigung der Haubenflächen Wir
empfehlen ein feuchtes Tuch und ein mil-
des Flüssigreinigungsmittel.
• Bitte keine Reinigungsmittel mit Scheu-
ermittel verwenden. Die Oberfläche wird
damit verkratzt.
Das Symbol auf dem Produkt oder sei-
ner Verpackung weist darauf hin, dass die-
ses Produkt nicht als normaler Haushalts-
abfall zu behandeln ist, sondern an einem
Sammelpunkt für das Recycling von elektri-
schen und elektronischen Geräten abgege-
ben werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts schüt-
zen Sie die Umwelt und die Gesundheit Ih-
rer Mitmenschen. Umwelt und Gesundheit
werden durch falsches Entsorgen gefährdet.
Weitere Informationen über das Recycling
dieses Produkts erhalten Sie von Ihrem Rat-
haus, Ihrer Müllabfuhr oder dem Geschäft, in
dem Sie das Produkt gekauft haben.
MONTAGE
• Das Gerät darf nur vom Fachpersonal an-
geschlossen werden.
• Der Hersteller haftet nicht für Schäden, die
auf eine fehlerhafte und unsachgemäße
Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwi-
schen Kochmulde und Haube muss 650
mm betragen.
• Prüfen, ob die Netzspannung mit dem
Wert auf dem im Haubeninneren an-
gebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzu-
stellen, dass die elektrische Anlage des
Wohnhauses über eine vorschriftsmäßige
Erdung verfügt.
• Das Anschlussrohr der Haube zur
Luftaustrittsöffnung sollte möglicherweise
einen Durchmesser von 150 mm aufwei-
sen. Der Rohrverlauf muss so kurz wie
möglich sein.
• Die Haube darf an keine Entlüftungs-
schächte angeschlossen werden, in die
Verbrennungsgase (Heizkessel, Kamine
usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugs-
haube andere, nicht elektrisch betriebene
(z.B. gasbetriebene) Geräte verwendet,
muss für eine ausreichende Belüftung
gesorgt werden. Sollte die Küche dies-
bezüglich nicht entsprechen, ist an einer
Aussenwand eine Öffnung anzubringen,
die Frischluftzufuhr gewährleistet.
BEDIENUNG
• Die Dunstabzugshaube ist ausschließlich
zum Einsatz im privaten Haushalt und zur
Beseitigung von Küchengerüchen vorge-
sehen.
• Bei unsachgemäßer Benutzung wird keine
Haftung übernommen.
Achtung! Große Flammen bei einge-
schalteter Haube niemals unbedeckt
lassen.
• Die Intensivität der Flamme ist so zu regu-
lieren, dass sie den Topfboden nicht über-
ragt.

6 electrolux CHARAKTERISTIKEN
DE
CHARAKTERISTIKEN
Platzbedarf
Min.
650mm
Min.
650mm

CHARAKTERISTIKEN electrolux 7
DE

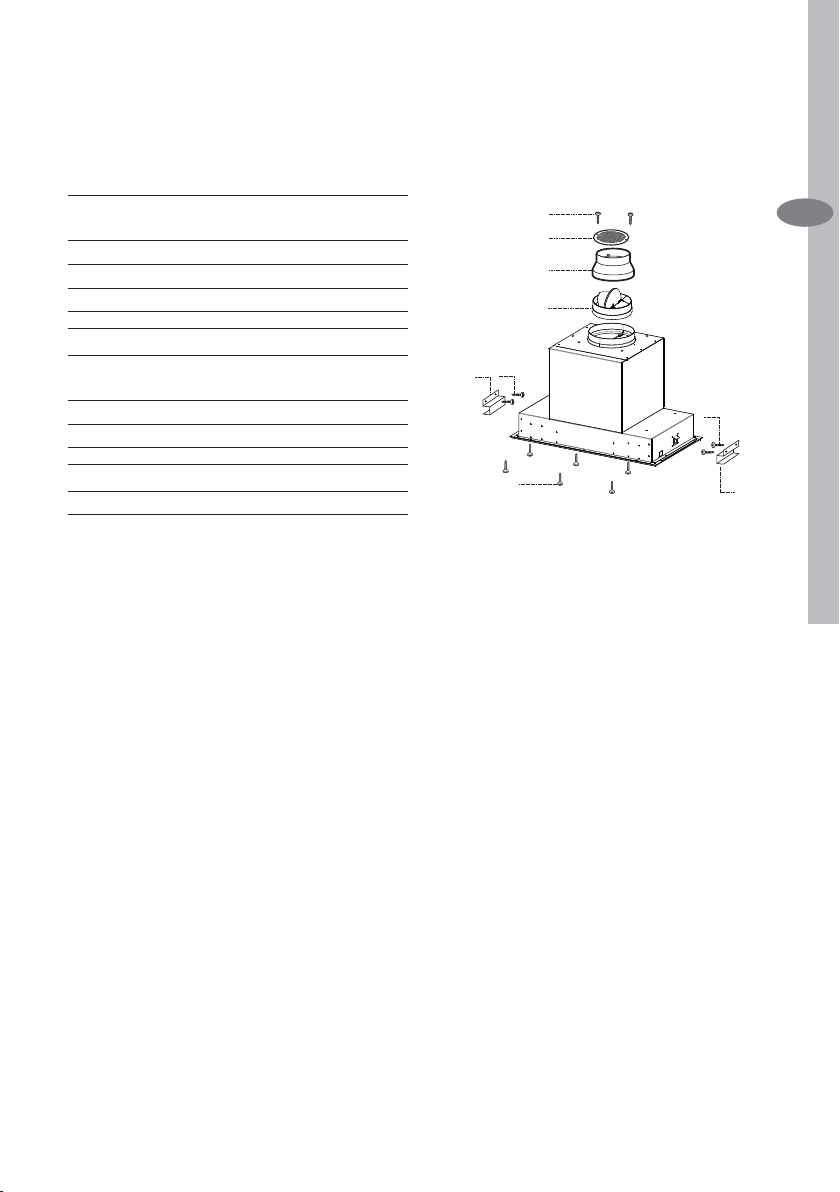

Komponenten
Pos. St. Produktkomponenten
1 1 Haubenkörper mit Schaltern, Be-
leuchtung, Gebläse-gruppe, Filter
8 1 Luftleitgitter Luftaustritt
9 1 Anschlussflansch ø 150-120 mm
10 1 Flansch mit Ventil ø 150 mm
Pos. St. Montagekomponenten
7.1 2 Befestigungswinkel Haubenkör-
per
12a 10 Schrauben 3,5 x 16
12e 2 Schrauben 2,9 x 12,7
St. Dokumentation
1 Bedienungsanleitung
12a
12a
7.1
12a
7.1
12e
8
9
10

8 electrolux MONTAGE
DE
MONTAGE
Um jede Gefahr zu vermeiden, muss
dieses Verfahren vom Kundendienst oder
von jemandem durchgeführt werden,
der eine gleichartige Berufsbezeichnung
besitzt.
Installation Luftauslass-Modus
• Die Haube ist mit einem System aus-
gestattet, welches die Ausrichtung des
Luftauslasses ermöglicht.
• Im Augenblick der Installation befindet
sich der Luftauslass der Haube oben
(Abb.1).
• Um die Position des Luftauslasses zu
verändern, das Komfort-Paneel aus-
bauen (siehe Absatz der Wartung).
• Die Fettfilter ausbauen (siehe Absatz
der Wartung).
• Das Profil ausbauen, indem die
Schrauben gelöst werden, die es an der
Haube befestigen (Abb.2).
• Eventuelle Aktivkohlefilter ausbauen
(siehe Absatz der Wartung).
• Nachdem die 6 oberen und die 6 hin-
teren Schrauben, sowie die beiden
Schrauben im Innern der Haube gelöst
wurden, kann die Motoreinheit mit dem
befestigten Winkel gedreht und der
Luftauslass seitlich angeordnet werden
(Abb.3).
• Um den Luftauslass in die verschiede-
nen Richtungen auszurichten (Abb.4),
die Befestigungsschrauben lösen, wel-
che den oberen Teil mit dem Motor an
der übrigen Haube befestigen.
• Den oberen Teil nach Wunsch nach
rechts oder links drehen und die zuvor
ausgebauten Schrauben von Innen wie-
der festschrauben (Abb.5).
• Das Profil mit den zuvor ausgebauten
Schrauben wieder befestigen.
• Die Filter wieder einbauen.
• Das Komfort-Paneel wieder einbauen.
1
2
3
4
5

MONTAGE electrolux 9
DE

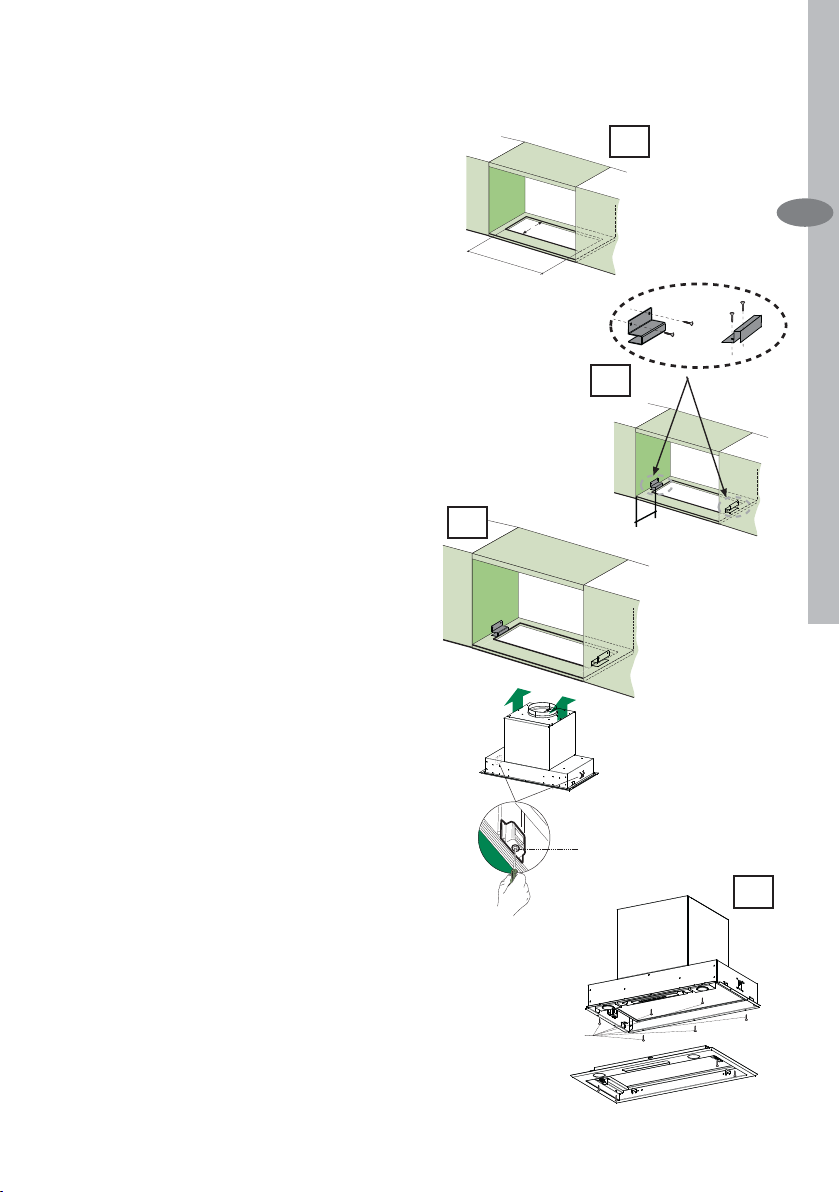

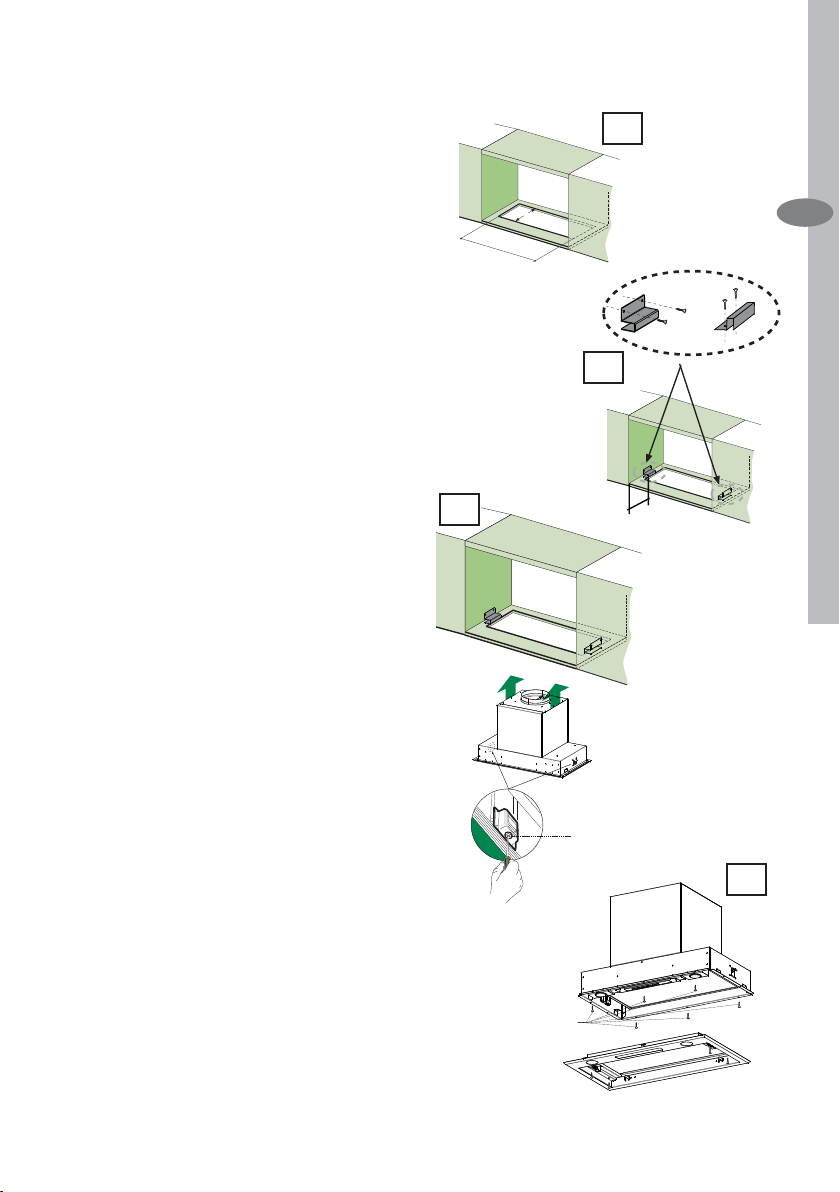

Bohrung der Auflagefläche und
Montage der Haube
• Die Haube kann direkt an der Unter-
seite der Hängeschränke (mindestens
650 mm von der Kochmulde entfernt)
mit seitlichen Schnapphalterungen und
den mitgelieferten Schrauben befestigt
werden.
• An der Unterseite des Hängeschranks
eine Aussparung anbringen (Abb.1),
wobei ein Abstand von mindestens 20
mm von der Front eingehalten werden
muss.
• Die beiden Haltewinkel (Abb.2) der
Haube mit den Schrauben 12a (3,5 x
16) an einem Abstand Bvon min. 85
mm - max 165 mm befestigen. Die
Winkel werden je nach Größe der zu
installierenden Haube auf unterschiedli-
che Art montiert.
• Das Komfort-Paneel ausbauen (siehe
Absatz der Wartung).
• Die Fettfilter einen nach dem andern
ausklinken (siehe Absatz der Wartung).
• Das Profil ausbauen, indem die
Schrauben gelöst werden, die es an
der Haube befestigen (Abb.4).
• Eventuelle Aktivkohlefilter ausbauen
(siehe Absatz der Wartung).
• Die Haube einsetzen und die seitlichen
Halterungen einhaken. (Abb.3)
• Durch Festschrauben von unten der
Schrauben Vf definitiv blockieren.
(Abb.3)
• Jetzt kann die Haube mit den mit-
gelieferten Schrauben 12a (3,5 x 16)
endgültig am Hängeschrank befestigt
werden. (Abb.4)
• Das Profil mit den vier zuvor ausgebau-
ten Schrauben wieder befestigen.
• Die Filter wieder einbauen.
• Das Komfort-Paneel wieder einbauen.
493 - 723 - 944,5
273
Vf
1
B
2
12a
4
3

10 electrolux MONTAGE
DE

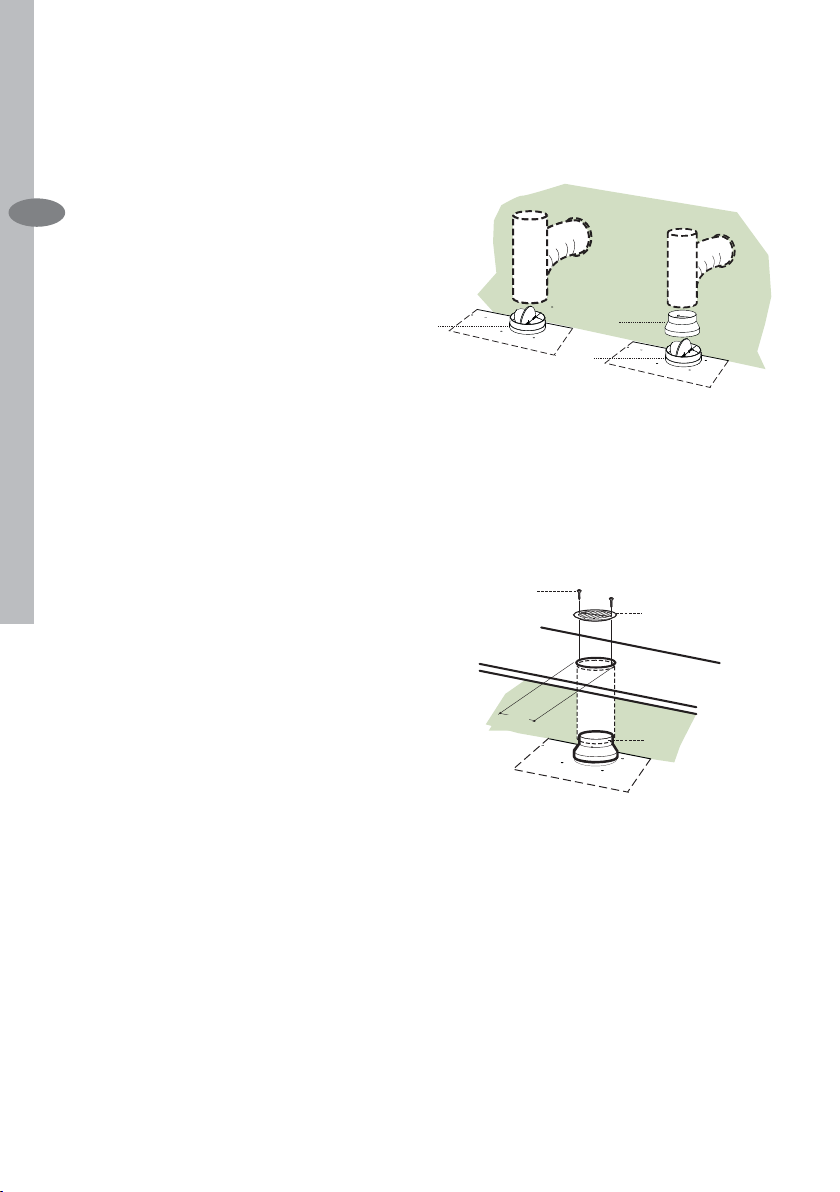

Anschluss in Abluftversion
Bei Abluftbetrieb kann die Haube vom
Installateur wa-hlweise mittels Rohr oder
Schlauch (ø150 oder 120mm) an die Au-
ßenrohrleitung angeschlossen werden.
Anschlussrohres ø 150
• Den Flansch mit Ruckstauklappe 10
anbringen.
• Das Rohr mit geeigneten Rohrschellen
fixieren. Das hierzu erforderliche Mate-
rial wird nicht mitgeliefert.
Anschlussrohres ø 120
• Bei Verwendung eines Anschlussroh-
res ø 120 den Reduzierflansch 9 am
Flansch mit Ruckstauklappe 10 anbrin-
gen.
• Das Rohr mit geeigneten Rohrschellen
fixieren. Das hierzu erforderliche Mate-
rial wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter
entnehmen.
Anschluss BeıUmluftbetrıeb
• In das eventuell über der Haube vor-
handene Bord ein Loch ø 125 mm
bohren.
• Den Flansch 9am Haubenaustritt an-
bringen.
• Den Flansch beim Luftaustritt oberhalb
der Haube mit Rohr oder Schlauch
ø120 mm verbinden.
• Das Rohr mit geeigneten Rohrschellen
fixieren. Das hierzu erforderliche Mate-
rial wird nicht mitgeliefert.
• Das Luftleitgitter 8mit Hilfe von 2 der
mitgelieferten Schrauben 12e (2,9 x
12,7) auf dem Hängeschrank.
• Sicherstellen, dass der Aktivkohlefilter
eingesetzt ist
Elektroanschluss
• Bei Anschluss der Haube an das Strom-
netz muss ein zweipoliger Schalter mit
einem Öffnungsweg von mindestens 3
mm zwischengeschaltet werden.
ø 120
ø 150
10
10
9
9
ø 125
8
12e

BEDIENUNG electrolux 11
DE
BEDIENUNG
L
S1
T1 T2 T3 T4
R
Die Haube kann direkt auf die gewünschte Stufe eingeschaltet werden ohne daß
man vorher auf die Geblä-setaste 0/1 drückt.
TASTE LED FUNKTION
L0/1 Beleuchtung Ein- und Ausschalten der Beleuchtung.
T1 0/1 Motor Eingeschal-
tet Erste Geschwindigkeitsstufe. Schaltet die Haube aus wenn die Taste für unge-
fähr 1’’ gedrückt wird
T2 Geschwin-
dig keits-
stufe
Eingeschal-
tet Zweite Geschwindigkeitsstufe.
T3 Geschwin-
dig keits-
stufe
Eingeschal-
tet Dritte Geschwindigkeitsstufe.
T4 Geschwin-
dig keits-
stufe
Ständiges
Ständiges Höchste Geschwindigkeitsstufe
Blinklicht Intensivstufe.
Bei sehr starker Kochdunstentwicklung geeignet.
Wird durch 2’’ langes Drücken auf diese Taste
aktiviert. Nach 10 Minuten schaltet sich das Ge-
bläse automatisch auf die vorher gewählte Stufe
zurück. Kann auch manuell unterbrochen werden
indem man einfach auf eine andere Taste drückt.
S1 Led Ständiges signalisiert die Sättigung der Metallfettfilter und
dass Aufleuchten eine Reinigung erforderlich ist.
Dieser Alarm wird nach 100 effektiven Arbeits-
stunden der Haube aktiviert. (Für Reset siehe Ab-
schnitt Wartung)
Blinklicht signalisiert die Sättigung des Aktivkohle-Geruchs-
filters, der ausgetauscht werden muss; die Me-
tallfettfilter müssen ebenfalls gewaschen werden.
Die Sättigungsanzeige des Aktivkohle-Geruchsfil-
ters wird nach 200 effektiven Arbeitsstunden der
Haube aktiviert.(Für Aktivierung und Reset siehe
Abschnitt Wartung)

12 electrolux WARTUNG
DE
WARTUNG
Fernbedienung
Dieses Gerät kann mit einer Fernbedie-
nung gesteuert werden, welche mit al-
kalischen Zink-Kohle-Batterien 1,5 V des
Standard-typs LR03-AAA versorgt wird
(nicht mitgeliefert).
• Die Fernbedienung nicht in die Nähe von
Hitzequellen legen.
• Batterien müssen vorschriftsmäßig ent-
sorgt werden.
Aktivierbarkeit des Fernbedie-
nungsempfaengers
Vor jeder Inbetriebnahme der Fernbedie-
nung, ist es notwending, das ordnungsge-
mässe Funktionieren dieser zu überprüfen.
Im Falle dass eine Aktivierung erforderlich
ist, folgen Sie den Anweisungen unten:
• Schalten Sie den Motor und die Licht-
anlage aus.
• Trennen Sie das Gerät vom Stromnetz.
• Wiederherstellung der Netz-Verbindung
unterm Drücken der Taste Speed 1.
• Halten Sie die Taste Speed 1 gedrückt
bis alle Led - auflechten.
• Wählen Sie die Schaltfläche für SPEED
4 (Deaktivierung/Aktivierung) innerhalb
von 5 Sekunden:
• 2 LED blinken = FERNBEDIENUNG
Empfänger ist aktiviert;
• 1 LED blinkt = FERNBEDIENUNG
Empfänger deaktiviert.

WARTUNG electrolux 13
DE
Reinigung Der Comfort Panel
• Den Comfort Panel durch Ziehen öffnen.
• Die Platte vom Haubenkörper aushaken,
indem der Hebel des Befestigungsstiftes
verschoben wird.
• Die Comfort Panel darf keinesfalls im
Geschirrspüler gewaschen werden.
• Außen mit einem feuchten Lappen und
neutralem Flüssigreiniger säubern.
• Innen mit einem feuchten Lappen und
neutralem Reinigungsmittel säubern;
keine nassen Lappen oder Schwäm-
me oder Wasserstrahl verwenden; kein
Scheuermittel verwenden.
• Am Ende die Platte wieder am Hauben-
körper einhaken und schließen, indem
der Drehknopf in die dem Öffnen entge-
gengesetzte Richtung gedreht wird.
Selbsttragender Metallfettfilter
reinigung
Rücksetzen der Sättigungsanzeige
• Licht und Gebläsemotor abschalten.
• Mindestens 3 Sekunden lang die Taste
T3 drücken, bis die Leds zur Bestäti-
gung zu blinken beginnen.
Filterreinigung
• Die Filter können im Geschirrspüler
gewaschen werden und sind dann zu
reinigen zumindest nach 2-monatigem
Betrieb oder bei starkem Einsatz auch
häufiger.
• Den Comfort Panel durch Ziehen öff-
nen.
• Die Filter nacheinander aushaken, in-
dem sie auf die Rückseite der Haube
geschoben und gleichzeitig nach unten
gezogen werden.
• Die Filter reinigen (darauf achten, sie
nicht zu verbiegen) und vor der Re-
montage trocknen lassen.
• Bei der Remontage ist darauf zu ach-
ten, dass sich der Griff auf der sichtba-
ren Außenseite befindet.

14 electrolux WARTUNG
DE
Austauschen der AktivkohleFilter
Dieser Filter kann weder gewaschen
noch wiederverwendet werden und ist
bei Blinken der Led S1 oder zumindest
alle 4 Monate auszutauschen. Die Sätti-
gungsanzeige erfolgt nur bei laufendem
Gebläsemotor.
Aktivierung/Deaktivierungder Sätti-
gungsanzeige
• Bei Hauben mit Umluftbetrieb erfolgt
die Aktivierung der Sättigungsanzeige
bei der Installation oder später.
• Die Beleuchtung und den Gebläsemo-
tor abschalten. Die Haube vom Strom-
netz trennen, indem der zwischenge-
schaltete zweipolige Schalter oder der
Hauptschalter betätigt wird.
• Den Anschluss wieder herstellen, in-
dem die Taste T1 gedrückt gehalten
wird.
• Die Taste loslassen; alle fünf Leds
leuchten pausenlos auf.
• Innerhalb von 3 Sekunden die Taste T1
solange drücken, bis die Leds T1 und
T4 zur Bestätigung zu blinken begin-
nen:
2-maliges Blinken der Leds - Sätti-
gungsanzeige Aktivkohle-Geruchsfilter
AKTIVIERT
1-maliges Blinken der Leds - Sätti-
gungsanzeige Aktivkohle-Geruchsfilter
DEAKTIVIERT
Rücksetzen der Sättigungsanzeige
• Licht und Gebläsemotor abschalten.
• Mindestens 3 Sekunden lang die Tas-
te T3 drükken, bis die Leds zur Bestä-
tigung zu blinken beginnen.
Austauschen der Filter
• Den Comfort Panel durch Ziehen öff-
nen.
• Die Metallfettfilter entfernen.
• Den gesättigten Aktivkohle-Geruchs-
filter aushaken.
• Den neuen Filter in seinem Sitz einha-
ken.
• Die Metallfettfilter wieder montieren.
Auswechseln der Lampem
Halogenlampe 20 W
• Die Lampe vorsichtig aus der Lam-
penfassung ziehen.
• Die Lampe durch eine gleichwertige
ersetzen und bei der Remontage
darauf achten, daß die beiden Ste-
ckerstifte vorschriftsmäßig in die
Lampenfassung eingeführt werden.

Conseils et Suggestions electrolux 15
FR
CONSEILS ET SUGGESTIONS
INSTALLATION
• Le fabricant décline toute responsabi-
lité en cas de dommage dû à une ins-
tallation non correcte ou non confor-
me aux règles de l’art.
• La distance minimale de sécurité en-
tre le plan de cuisson et la hotte doit
être de 650 mm au moins (certains
modèles peuvent être installés à une
hauteur inférieure: se reporter aux pa-
ragraphes « Encombrement » et « Ins-
tallation »).
• Vérifier que la tension du secteur cor-
respond à la valeur qui figure sur la
plaquette apposée à l’intérieur de la
hotte.
• Pour les Appareils appartenant à la
Ière Classe, veiller à ce que la mise à
la terre de l’installation électrique do-
mestique ait été effectuée conformé-
ment aux normes en vigueur.
• Connecter la hotte à la sortie d’air
aspiré à l’aide d’une tuyauterie d’un
diamètre égal ou supérieur à 120 mm.
Le parcours de la tuyauterie doit être
le plus court possible.
• Ne pas connecter la hotte à des
conduites d’évacuation de fumées is-
sues d’une combustion tel que (Chau-
dière, cheminée, etc ).
• Si vous utilisez des appareils qui ne
fonctionnent pas à l’électricité dans
la pièce ou est installée la hotte (par
exemple: des appareils fonctionnant
au gaz), vous devez prévoir une aé-
ration suffisante du milieu. Si la cui-
sine en est dépourvue, pratiquez une
ouverture qui communique avec l’ex-
térieur pour garantir l’infiltration de l’air
pur.
UTILISATION
• La hotte a été conçue exclusivement
pour l’usage domestique, dans le but
d’éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hot-
te.
• Ne pas laisser les flammes libres à
forte intensité quand la hotte est en
service.
• Toujours régler les flammes de manière
à éviter toute sortie latérale de ces der-
nières par rapport au fond des marmi-
tes.
• Contrôler les friteuses lors de l’utilisation
car l’huile surchauffée pourrait s’enflam-
mer.
• Ne pas préparer d’aliments flambés
sous la hotte de cuisine : risque d’in-
cendie.
• Cet appareil ne doit pas être utilisé par
des personnes (y compris les enfants)
ayant des capacités psychiques, sen-
sorielles ou mentales réduites, ni par
des personnes n’ayant pas l’expérience
et la connaissance de ce type d’appa-
reils, à moins d’être sous le contrôle et
la formation de personnes responsa-
bles de leur sécurité.
• Les enfants doivent être surveillés pour
s’assurer qu’ils ne jouent pas avec l’ap-
pareil.
ENTRETIEN
• Avant de procéder à toute opération
d’entretien, débrancher la hotte en reti-
rant la fiche ou en actionnant l’interrup-
teur général.
• Effectuer un entretien scrupuleux et
en temps dû des Filtres, à la cadence
conseillée (Risque d’incendie).
• Pour le nettoyage des surfaces de la
hotte, il suffit d’utiliser un chiffon humide
et détersif liquide neutre.
Le symbole sur le produit ou son emballage
indique que ce produit ne peut être traité comme
déchet ménager. Il doit plutôt être remis au point de
ramassage concerné, se chargeant du recyclage du
matériel électrique et électronique. En vous assurant
que ce produit est éliminé correctement, vous fa-
vorisez la prévention des conséquences négatives
pour l’environnement et la santé humaine qui, sinon,
seraient le résultat d’un traitement inapproprié des
déchets de ce produit. Pour obtenir plus de dé-
tails sur le recyclage de ce produit, veuillez prendre
contact avec le bureau municipal de votre région,
votre service d’élimination des déchets ménagers
ou le magasin où vous avez acheté le produit.

16 electrolux Caracteristiques Techniques
FR
CARACTERISTIQUES TECHNIQUES
Encombrement
Min.
650mm
Min.
650mm

Caracteristiques Techniques electrolux 17
FR
Composants
Réf. Q.té Composants de Produit
1 1 Corps Hotte équipé de: Comman-
des, Lumière, Groupe Ventilateur,
Filtres
8 1 Grille orientée Sortie de l’Air
9 1 Flasque ø 150-120 mm
10 1 Bride avec soupape ø 150
Réf. Q.té Composants pour l ’installation
7.1 2 Brides Fixation Corps Hotte
12a 10 Vis 3,5 x 16
12e 2 Vis 2,9 x 12,7
Q.té Documentation
1 Manuel d’instructions 12a
12a
7.1
12a
7.1
12e
8
9
10

18 electrolux Installation
FR
INSTALLATION
Cette opération doit être faite par le
Service après vente, ou bien par une
personne qualifiée afin de prévenir
toute sorte de risque
Installation Modalité sortie air
• La hotte monte un système qui per-
met d’orienter la sortie de l’air.
• Au moment de l’installation, la hotte
est prédisposée avec la sortie de
l’air en position supérieure (fig.1).
• Pour modifier la position de sortie de
l’air, retirer le “Confort Panel” (Voir le
paragraphe Entretien).
• Retirer les filtres à graisse (Voir le pa-
ragraphe Entretien).
• Démonter le profil en desserrant les
vis qui le fixent à la hotte (fig.2).
• Retirer les filtres éventuels au char-
bon actif (Voir le paragraphe Entre-
tien).
• En retirant les 6 vis supérieures,
les 6 vis postérieures et les 2 vis à
l’intérieur de la hotte, vous pouvez
faire pivoter le groupe moteur avec
la bride montée, et orienter latérale-
ment la sortie de l’air (fig.3).
• Pour orienter la sortie de l’air des
diffé-rents côtés (fig.4) desserrer de
l’intérieur les vis qui fixent la partie
su-périeure, contenant le moteur, au
reste de la hotte.
• Tourner la partie supérieure à droite
ou à gauche suivant la nécessité et
resserrer de l’intérieur les vis précé-
demment retirées (fig.5).
• Remonter le profil avec les vis pré-
cédemment retirées.
• Remonter les filtres à graisse.
• Remonter le “Confort Panel”.
1
2
3
4
5

Installation electrolux 19
FR
Perçage du plan de support et
montage de la hotte
• Il est possible d’installer la hotte di-
rectement sur le plan inférieur des
armoires murales (650 mm. min. par
rapport aux plaques de cuisson), à
l’aide des supports latéraux par encli-
quetage et des vis fournies.
• Faire une entaille sur le plan inférieur
de l’armoire murale de la manière
indiquée (fig.1), en laissant un espace
d’au moins 20mm du frontal.
• Appliquer les deux brides de support
(fig.2) de la hotte à l’aide des vis 12a
(3,5 x 16) à une distance Bde min.
85mm - max. 165mm. Les brides
doivent être montées de manière
différente selon les dimensions de la
hotte à monter.
• Retirer le “Confort Panel” (Voir le pa-
ragraphe Entretien).
• Retirer les filtres à graisse un à un en
agissant sur les crochets (Voir le pa-
ragraphe Entretien).
• Démonter le profil en desserrant les
vis qui le fixent à la hotte (fig.4).
• Retirer les filtres éventuels au charbon
actif (Voir le paragraphe Entretien).
• Insérer la hotte jusqu’à ce que les
supports latéraux s’accrochent par
encliquetage. (fig.3)
• Bloquer définitivement en serrant les
vis Vf en passant sous la hotte. (fig.3)
• Maintenant, vous pouvez fixer définiti-
vement la hotte à l’armoire murale en
utilisant les vis 12a (3,5 x 16) fournies.
(fig.4)
• Remonter le profil avec les vis pré-
cédemment retirées.
• Remonter les filtres.
• Remonter le “Confort Panel”.
493 - 723 - 944,5
273
Vf
1
B
2
12a
4
3

20 electrolux Instalação
FR
Sortie d’air en version évacuation
En cas d’installation en version aspirante,
brancher la hotte à la tuyauterie de sortie
via un tube ri-gide ou flexible de ø 150 ou
120 mm, au choix de l’installateur.
Branchement avec un tube de ø150
• Insérer la buse avec clapet 10.
• Fixer le tube par des colliers appro-
priés. Le matériau nécessaire n’est pas
fourni.
Branchement avec un tube de ø120
• Insérer le flasque de réduction 9sur la
buse avec cla-pet 10.
• Fixer le tube par des colliers appro-
priés. Le matériau nécessaire n’est pas
fourni.
• Retirer les éventuels filtres anti-odeur
au charbon actif.
Sortie d’air version filtrante
• Percer un trou de ø 125 mm. sur
l’éventuelle Tablette qui se trouve au-
dessus de la Hotte.
• Insérer le flasque 9sur la sortie du
corps de la hotte.
• Connecter la Flasque au trou de sortie
sur la Tablette qui se trouve au-dessus
de la Hotte, au moyen d’un tuyau ri-
gide ou flexible de ø120 mm.
• Fixer le tube par des colliers appro-
priés. Le matériau nécessaire n’est
pas fourni.
• Fixer la Grille orientée 8sur la sortie de
l’air recyclé à l’aide de 2 Vis 12e (2,9 x
12,7) fournies avec l’ap-pareil.
• S’assurer de la présence des filtres
anti-odeur au charbon actif.
Branchement Electrique
• Brancher la hotte sur le secteur en
interposant un interrupteur bipolaire
avec ouverture des contacts d’au
moins 3 mm.
ø 120
ø 150
10
10
9
9
ø 125
8
12e
