Electronic.Star M703SN4 User manual







7“ Digital Wireless
Überwachungssystem



Warnung
ZurReduzierungderGefahrvonBrand,elektrischemSchlagundBeschädigung:
SetzenSiediesesGerätnichtdemRegenaus.
StellenSiekeinemitFlüssigkeitengefülltenGefäße,wieVasen,aufdiesesGerät.
AusschließlichdasempfohleneZubehörverwenden.
ReparierenSiediesesGerätnichtselbst.WendenSiesichzurWartunganqualifiziertesKundendienstpersonal.
LassenSiekeineGegenständeausMetallindiesesGerätfallen.
StellenSiekeineschwerenGegenständeaufdiesesGerät.
ReinigenSiedasGerätnurmiteinemtrockenenTuch.
BlockierenSienichtdieBelüftungsöffnungen.
InstallierenSiedieGerätenichtinunmittelbarerNähevonHitzequellenwieHeizungen,Herden,Öfenoder
anderenheißwerdendenGeräten(wiez.B.Verstärkerno.a.)

Netzkabel/Netzteil
ZurReduzierungderGefahrvonBrand,elektrischemSchlagundBeschädigung:
GewährleistenSie,dassdieSpannungderStromversorgungdemaufdiesemGerätangegebenenWert
entspricht.
SteckenSiedenNetzsteckervollständigindieSteckdoseein.
ZiehenSienichtamKabel,knickenSieesnichtundstellenSiekeineschwerenGegenständedarauf.
FassenSiedenSteckernichtmitnassenHändenan.
FassenSiedenSteckerbeimHerausziehenanseinemKorpusan.
VerwendenSiekeinenbeschädigtenNetzsteckerodereinebeschädigteSteckdose.
InstallierenSiediesesGerätso,dassdasNetzkabelsofortausderSteckdosegezogenwerdenkann,wenn
Störungenauftreten.

Netzadapter
DerNetzadapterkannmitWechselstromvon220‐240Vbetriebenwerden.
VerwendenSieeinengeeignetenSteckeradapter,wennderSteckernichtindieNetzsteckdosepasst.


KleineObjekte/Verpackungsteile(Plastikbeutel,Karton,etc.)
BewahrenSiekleineObjekte(z.B.SchraubenundanderesMontagematerial,Speicherkarten)und
VerpackungsteileaußerhalbderReichweitevonKindernauf,damitsienichtvondiesenverschlucktwerden
können.LassenSiekleineKindernichtmitFoliespielen.EsbestehtErstickungsgefahr!
Achtung
Gerät
StellenSiekeineQuellenoffenerFlammen,z.B.brennendeKerzen,aufdasGerät.

Aufstellung
StellenSiedasGerätaufeinetrockene,ebene,wasserfesteundhitzebeständigeOberfläche.
SuchenSieeinenAufstellort,andemKindernichtandasGerätgelangenkönnen.
DieSteckdosemussleichtzugänglichsein,umimNotfalldasGerätschnellvomStromkreistrennenzu
können.

InstallierenoderpositionierenSiediesesGerätnichtineinemBücherregal,Einbauschrankodereinem
sonstigenengenRaum.StellenSieeineguteBelüftungdesGerätessicher.
StellenSiedasGerätnichtaufVerstärkeroderandereGeräte,dieheißwerdenkönnen.DieseHitzekönnte
dasGerätbeschädigen.
SetzenSiediesesGerätkeinemdirektenSonnenlicht,hohenTemperaturen,starkerFeuchtigkeitund
übermäßigenErschütterungenaus.


BestimmungsgemäßerGebrauch
DiesesGerätdientzur
ÜberwachungvonOrten.
DiesesGerätistnichtdafürbestimmt,durchPersonen(einschließlichKinder)miteingeschränktenphysischen,
sensorischenodergeistigenFähigkeitenodermangelsErfahrungund/odermangelsWissenbenutztzuwerden,essei
denn,siewerdendurcheinefürihreSicherheitzuständigePersonbeaufsichtigtodererhieltenvonihrAnweisungen,
wiedasGerätzubenutzenist.Kindersolltenbeaufsichtigtwerden,umsicherzustellen,dasssienichtmitdemGerät
spielen.

TransportdesGerätes
BittebewahrenSiedieOriginalverpackungauf.UmeinenausreichenderSchutzbeimTransportdesGeräteszu
erreichen,verpackenSiedasGerätinderOriginalverpackung.

ReinigungderäußerenOberfläche
VerwendenSiekeineflüchtigenFlüssigkeiten,wieInsektensprays.DurchzustarkenDruckbeimAbwischenkönnendie
Oberflächenbeschädigtwerden.Gummi‐oderPlastikteilesolltennichtübereinenlängerenZeitraummitdemGerät
inKontaktsein.NutzenSieeintrockenesTuch.

Übersicht

DasGerät
(1)Infrarot‐SensorfürdieFernbedienung
(2)Menü‐Taste:Drücken,umdasMenüzubetreten.
(3)Rec/Stop:ZumStartenbzw.StoppenderAufnahme
(4) ‐Taste:ImWiedergabe‐Modusdrücken,umeineDatei
abzuspielen(4)oderzupausieren.ImMenüdrücken,umindas
Untermenüzugelangen.
(5)&(6)  ImMenüdrücken,umMenü‐Punktauszuwählen.Im
Wiedergabe‐Modusdrücken,umdievorherigeodernächsteDatei
auszuwählen.
(7)&(8) ImMenüdrücken,umMenü‐Punktauszuwählenoder
einenWertzuerhöhenoderzuveringern.ImLive‐oderWiedergabe
Modusdrücken,umdieLautstärkezuerhöhenoderzuveringern.

(9)QUAD‐Taste:Kurzdrücken,umzwischenKanal1–4zuwechseln.
(10)TV‐Ausgang‐Taste
(11)LED‐Leuchte:DieLEDleuchtetblau,wenndasGeräteingeschaltetistund
leuchtetrot,wenneinKamera‐Signalempfangenwird.

(12)RF‐Doppel‐Antenne:SendetundempfängSignalezurundvonderKamera.


Seitenanschlüsse
1. SD‐Karten‐Slot:SetzenSiehiereineSD‐Karteein,umVideoundAudioaufnehmenzukönnen.
2. Mini‐USB‐Anschluss

Kabel‐Adapter
1. Video‐Eingang:VerbindenSiedasAV‐KabelmitdiesemAnschluss,umdas
Video‐Signalzubetrachten.
2. Stromanschluss:DC12V/1,25A
RJ45‐AnschlusszumVerbindenmitdemNetzwerk.

DieFernbedienung
1. An/Aus‐Taste:Drücken,umBildschirmein‐bzw.auszuschalten
2. CH1‐CH4:Einzelbild‐Ansicht
3. Quad‐Taste:Vier‐Bild‐Ansicht
4. Rec/Stop:ZumStartenbzw.StoppenderAufnahme
5. AV‐Taste:Drücken,umdasA/V‐Signalauszugeben.WenndasSignal
ausgegebenwird,wirdderLCD‐Bildschirmabgeschaltet.Beierneutem
Drückenschaltetersichwiederein.
6. ‐Taste:ImWiedergabe‐Modusdrücken,umeineDateiabzuspielenoder
zupausieren.
7. ImMenüdrücken,umMenü‐Punktauszuwählen.ImWiedergabe‐
Modusdrücken,umvor‐bzw.zurückzuspulen.InderEinzelbild‐Ansicht
drücken,umdieKanäle1‐4zuwählen.
8. ImMenüdrücken,umMenü‐Punktauszuwählen.ImLive‐oder
Wiedergabe‐Modusdrücken,umdieLautstärkezuerhöhenoderzu
veringern.
9. Menü‐Taste:Drücken,umdasMenüzubetreten.
10. DEL:Drücken,umnichtbenötigteDateienzu
löschen.

DieKamera
1. Kamera‐Antenne:SendetumdEmpfängtSignale
vomundzumHaupt‐Gerät
2. Linse
3. Infrarot‐LEDs:Beleuchtendieaufzunehmenden
Bereich.
4. HalterungzurMontagederKameraanWänden
undanderenOberflächen.
5. Kopplungstaste
6. Mikrofon
7. Stromanschluss






KoppelnderKameras

DasGerätwirdmitKamerasausgeliefert,diebereitswerksseitiggekoppeltsind.

DieKopplungsfunktionweistjedeKameraeinemKanalaufdemEmpfängerzu(biszu4Kameras).Die
Kopplungistnotwendig,wennneueKamerasdemSystemhinzugefügtwerden.

Hinweis:Eswirdempfohlen,dieKamerasmitdemEmpfängerzukoppeln,bevorSiemontiertwerden.

1. SchaltenSiedieKameraunddasHaupt‐Gerätan,indemSiesiemitdemStromnetzverbinden.
2. DrückenSiedieMenü‐TasteundwählenSie„CameraSetting“>„Pairing“.



3. WählenSiemitoderdemJoystickamEmpfängereinenKanal.
4. EineNachrichtwirdaufdemBildschirmangezeigt.DerEmpfängerstarteteinenCountdownvon30‐
0.IndieserZeitmüssenSiedieKopplungstastedrücken,umdieKameramitdemSystemzukoppeln.
5. DrückenundhaltenSiedieKopplungstastefür10Sekunden.

Hinweis:FallsdieTastenichtgedrücktwird,wird„pairfail“angezeigtunddieKopplungschlägtfehl.


DieLive‐Anzeige

DrückenSieuminderEinzel‐AnsichtdurchdieKanälezuschalten.




DrückenSie,wennalleKameraseingeschaltetsind,dieQuad‐Taste,umalle4Kanälegleichzeitigzu
betrachten.Beinur2eingeschaltetenKamerasschaltetdieQuad‐TastedieAnsichtauf2Kanäleein.


1. Signal‐Anzeige:ZeigtdieStärkedesKamera‐Signalsan.

2. Kanal‐Anzeige:ZeigtdieNummerdesaktuellenKanalsan(1‐4).
3. Auflösung
4. Aufnahme‐Indikator:WennderEmpfängeraufzeichnet,erscheintdiesesroteSymbolaufdem
Display.
5. Datums‐undZeit‐Anzeige
6. SD‐Indiaktor:WenneineSD‐Karteeingestecktist,erscheintdiesesSymbolaufdemDisplay.

Hinweis:BittestellenSieUhrzeitundDatumexaktein,umeinenfunktionierendenGebrauchderVideo‐
Suchfunktionzugewährleisten.



Aufnahme

DiesesGerätzeichnetseineDatenaufSD‐Speichernauf.SiekönnendieAufnahmemanuelloder
zeitgesteuertstarten.



BevorSieaufnehmen,müssenSieeineSD‐Karteeinsetzen.DasGerätunterstütztSD‐Speicherbiszueiner
Größevon32GB.

DateienwerdenimAVI‐Formatabgespeichert.

ManuelleAufnahme

1. DrückenSiewährendderLive‐AnsichtdieREC‐Taste,umdieAufnahmezustarten.EineAufnahme‐
Dateiwirdalle5,10oder15Minutenerstellt.DieskönnenSieunterdemMenü‐Punkt„File
Section“einstellen.
2. DrückenSiedieREC‐Tasteerneut,umdieAufnahmewiederzustoppen.





ZeitgesteuerteAufnahme

1. GehenSieinsMenüundwählenSiedann„RecordSetting“>„ScheduleRecord“.
2. StellenSiebei„StartTime“diegewünschteStart‐Zeitein.
3. StellenSiebei„EndTime“diegewünschteStopp‐Zeitein.
4. DasGerätwirddieAufnahmenunautomatischzudeneingestelltenZeitenstartenundstoppen.





Bewegungserkennungsmodus

1. GehenSieinsMenüundwählenSiedann„RecordSetting“>„MotionDetection“.
2. IndiesemModusstartetdieAufnahmeautomatisch,sobaldvoneinerderaktiviertenKameraseine
Bewegungwahrgenommenwird.




SD‐Kartenformatieren

GehenSieinsMenüundwählenSiedann„SystemSetting“>„Format“undwählenSie„Yes“,umdas
FormatierenderSD‐Kartezubestätigen.

Hinweis:DabeiwerdenalleDatenvonderSD‐Kartegelöscht.




Abspielen

DrückenSie,umindieVideo‐Übersichtzugelangen.

WählenSiemitdengewünschtenOrdner.
DrückenSie,umdieDatei‐Listeaufzurufen.
WählenSiemitdiegewünschteDatei.
DrückenSie,umdieDateiabzuspielen.
DrückenSie,umdieWiedergabezupausieren.
DrückenSie,umzurückbzw.vorzuspulen.




MitdemNetzwerkverbinden





„Remote‐View“viaSmartphone

1. VerbindenSiedasGerätvia.NetzwerkkabelmitihremW‐LAN‐Router.
2. GehenSieinsMenüundwählenSiedann„SystemSetting“>„Network“undwählenSiedie
dynamischeIP.
3. LadenSieaufIhremSmartphonedieApp„P2Plive“ausGooglePlayoderdemApp‐Storeherunter.
4. VerbindenSieIhreSmartphonemitdemW‐LAN‐Router.
5. ÖffnenSiedieApp„P2Plive“.IhnenwirddieUIDdesGerätesangezeigt.WählenSieesaus.Das
standardmäßigePasswortlautet:000000.
6. DrückenSie„EditCamera“,wennSiedieAuflösungIhrerAnsichtändernwollen.

Hinweis:SofernIhrNetwerkdieserfordert,müssenSiedieindenNetzwerkeinstellungendieStatischeIP
wählen.








A/V‐Ausgabe

SchließenSiedasAV‐Kabelan.
GehenSieinsMenüundwählenSiedann„SystemSetting“>„VideoOut“
WählenPALoderNTSC.
DrückenSiedieAV‐Taste,umdasBildaufeinemexternenBildschirmanzuzeigen.
DrückenSiedieAV‐Taste,umdasBildwiederaufdemLCD‐Bildschirmanzuzeigen.



Problemlösung

ProblemLösung
KeinBildvonderKamera1. ÜberprüfenSiealleKabelundVerbindungen.StellenSiesicher,
dassderAdapterrichtigeingestecktist.
2. StellenSiesicher,dassderEmpfängereingeschaltetist.
3. StellenSiesicher,dasssichdieKamerainderReichweitedes
Empfängersbefindet.
DerEmpfangreißtab1. VerringernSiedieDistanzzwischenKameraundEmpfänger.
2. VersuchenSiedenEmpfangzuverbessern,indemSieKamera,
Empfängeroderbeideneupositionieren.
Ton‐Probleme1. ErhöhenSiedieLautstärke,wennSiekeinenTonhören.
2. StellenSiesicher,dasszuübertrageneGeräuscheinderNähedes
Mikrofonsgibt.
3. SofernSieeinenlautenPfeiftonhören,handeltessichumeine
Rückkopplung.VergrößernSieindiesemFalldenAbstand
zwischenKameraundEmpfänger.
DasBildiststockendDasBildkannstockendwirken,wenneineniedrigereFrame‐Rate
übertragenwird(z.Bnur10BilderproSekundestatt20).
1. VerringernSiedieDistanzzwischenKameraundEmpfänger.
2. EntfernenSieHindernisse,diemöglicherweisedenEmpfang
stören.
DasBildwirktbeimBetrachtenaufeinem
externenBildschirmsehrunscharf.
DieAV‐AusgabedientinersterLinieIhremKomfort.WennSiezum
BetrachteneinengroßenMonitor/Fernseherverwenden,kannsein,
dassdasBildkörnig/unscharfwirkt,dadasSignalnurineinerVGA‐
Auflösung(640x480)übertragenwird.Eshandeltsichhierbeiumkeine
Fehlfunktion.
Aufnahme‐Probleme1. StellenSiesicher,dassdie SD‐KarterichtigindenSloteingesteckt
ist.
2. StellenSiesicher,dassderSpeicherderSD‐Kartenichtvollist.
3. StellenSiesicher,dassdieGrößederSD‐KartemitdemSystem
kompatibelist.DasSystemunterstütztSD‐Kartenbiszueiner
Größevon32GB.
DasBildkannnichtviaSmartphone
betrachtetwerden.
1. StellenSiesicher,dassdasRJ45‐KabelkorrektmitdemRouter
verbundenist.
2. AktivierenSiedieDHCP‐FunktionIhresNetzwerks.
3. AchtenSiedarauf,obSiedierichtigenNetzwerkeinstellungen
gewählthaben(StatischeIP/DynamischeIP)






DerHerstellerdiesesProduktesistdieCHAL‐TECVertriebs‐+HandelsGmbH,Wallstraße16,10179Berlin.
Konformitätserklärung

DiesesProduktentsprichtdenfolgendenEuropäischenRichtlinien:

1999/5/EG(R&TTE)
2011/65/EG(RoHS)
Elektroaltgeräte
BefindetsichdieobigeAbbildung(durchgestricheneMülltonneaufRädern)aufdemProdukt,giltdie
EuropäischeRichtlinie2002/96/EG.DieseProduktedürfennichtmitdemnormalenHausmüllentsorgt
werden.InformierenSiesichüberdieörtlichenRegelungenzurgetrenntenSammlungelektrischerund
elektronischerGerätschaften.RichtenSiesichnachdenörtlichenRegelungenundentsorgenSie
AltgerätenichtüberdenHausmüll.DurchdieregelkonformeEntsorgungderAltgerätewerdenUmwelt
unddieGesundheitihrerMitmenschenvormöglichennegativenKonsequenzengeschützt.Materialrecyclinghilft,den
VerbrauchvonRohstoffenzuverringern.






































IMPORTANTSAFETYINSTRUCTIONS
1. Readtheseinstructions.
2. Keeptheseinstructions.
3. Heedallwarnings.
4. Followallinstructions.
5. Donotusethisaparatusnearwater.
6. Cleanonlywithdrycloth.
7. Donotblockanyventilationopenings.Installinaccordancewithmanufacturer'sinstructions.
8. Donotinstallnearanyheatsourcessuchasradiators,heatregisters,stoves,orotherapparatus
(includingamplifiers)thatproduceheat.
9. Thisproductisequippedwitha3wiregroundingtypeplughavingathird(grounding)pin.
10. Donotdefeatthesafetypurposeofthepolarizedorgrounding‐typeplug.
11. Apolarizedplughastwobladeswithonewiderthantheother.
12. Agroundingtypeplughastwobladesandthirdgroundingprong.
13. Thewidebladeorthethirdprongareprovidedforyoursafety.Iftheprovidedplug
doesnotfieintoyouroutlet,consultanelectricianforreplacementoftheobsoleteoutlet.
14. Protectthepowercordfrombeingwalkedonorpinchedparticularlyatplugs,convenience
receptacles,andthepointwheretheyexitfromtheapparatus.
15. Onlyuseattachments/accessoriesspecifiedbythemanufacturer.
16. Useonlywiththecart,stand,tripod,bracket,ortablespecifiedbythemanufacturer,orsoldwith
theapparatus.Whenacartisused,usecautionwhenmovingthecart/apparatuscombinationto
avoidinjuryfromtip‐over.
17. Unplugthisapparatusduringlightningstormsorwhenunusedforlongperiodsoftime.
18. Referallservicingtoqualifiedservicepersonnel.Servicingisrequiredwhentheapparatushasbeen
damagedinanyway,suchaspower‐supplycordorplugisdamaged,liquidhasbeenspilledor
objectshavefallenintotheapparatus,theapparatushasbeenexposedtorainormoisture,does
notoperatenormally,orhasbeendropped.
19. Theapparatusshallnotbeexposedtodrippingorsplashingandthatnoobjectsfilledwithliquids,
suchasvases,shallbeplacedontheapparatus.
Minimumdistances(e.q.10cm)aroundtheapparatusforsufficientventillation.
"WARNING‐Toreducetheriskoffireorelectricshock,donotexposetheapparatustorainor
moisture."
Theapparatusshallnotbeexposedtodrippingorsplashingandnoobjectsfilledwithliquids,such
asvaces,shallbeplacedontheapparatus.
20. Donotplacethisproductonanunstablecart,standortable.Theproductmayfall,causingserious
damagetotheproduct.
21. Slotsandopeningsinthecabinetandthebackareprovidedforventilation:toensurereliable
operationoftheproduct,theseopeningsmustnotbeblockedbyplacingtheproductonabed,sofa,
rugorothersimilarsurface.Thisproductshouldneverbeplacednearoroveraheatregister.This
productshouldnotbeplacedinabuilt‐ininstallationunlessproperventilationisprovided.
22. Thisproductshouldbeoperatedfromthetypeofpowersourceindicatedonthemarkinglabel.If
youarenotsureofthetypeofpoweravailable,consultyourdealerorlocalpowercompany.
Thisisasafetyfeature.Ifyouareunabletoinserttheplugintotheoutlet,contactyourelectrician
toreplaceyourobsoleteoutlet.Donotdefeatthepurposeofthegrounding‐typeplug.
23. Donotallowanythingtorestonthepowercord.Donotlocatethisproductwherepersonswill
walkonthecord.
24. Ifanextensioncordisusedwiththisproduct,makesurethatthetotaloftheampereratingsonthe
productspluggedintotheextensioncorddonotexceedtheextensioncordampererating.Also,
makesurethatthetotalofallproductspluggedintothewalloutletdoesnotexceed10amperes.
25. Neverpushobjectsofanykindintothisproductthroughcabinetslotsastheymaytouchdangerous
voltagepointsorshortoutpartsthatcouldresultinariskoffireorelectricshock.
26. Neverspillanykindofliquidontheproduct.
27. Donotattempttoservicethisproductyourself,asopeningorremovingcoversmayexposeyouto
dangerousvoltagepointsorotherrisks.Referallservicingtoservicepersonnel.

28. Unplugthisproductfromthewalloutletandreferservicingtoqualifiedservicepersonnelunder
thefollowingconditions:

Whenthepowercordorplugisdamagedorfrayed.●
Ifliquidhasb●eenspilledintotheproduct.
Iftheproducthasbeenexposedtorainorwater.●
IftheProductdoesnotoperatenormallywhentheoperatinginstructionsarefollowed.●
Adjustonlythosecontrolsthatarecoveredbytheoperatinginstructionssinceimproper
adjustmentofothercontrolsmayresultindamageandwilloftenrequireextensiveworkby
aqualifiedtechniciantorestorenormaloperation.
Iftheproducthasbeendroppedorthecabinethasbeendamaged.●
Iftheproductexhibitsadistinctchang●einperformance,indicatinganeedforservice.

CAUTIONS

NEVERREMOVETHEBACKCOVER
Removalofthebackcovershouldbecarriedoutonlybyqualifiedpersonnel.

DONOTUSEINHOSTILEENVIRONMENTS
Topreventshockorfirehazard,donotexposetheunittorainormoisture.Thisunitisdesignedtobeused
intheofficeorhome.Donotsubjecttheunittovibrations,dustofcorrosivegases.

KEEPINAWELLVENTILATEDPLACE
Ventilationholesareprovidedonthecabinettopreventthetemperaturefromrising.
Donotcovertheunitorplaceanythingonthetopofunit.

AVOIDHEAT
Avoidplacingtheunitindirectsunshineornearaheatingappliance.

TOELIMINATEEYEFATIGUE
Donotusetheunitagainstabrightbackgroundandwheresunlightorotherlightsourceswillshinedirectly
onthemonitor.

BECAREFULOFHEAVYOBJECT
Neitherthemonitoritselfnoranyotherheavyobjectshouldrestonthepowercord.
Damagetoapowercordcancausefireorelectricalshock.



PRODUCTOVERVIEW

Frontcontrols

(1)IRSensor
Remotecontrollersensor
(2)MENUbutton:
PresstoenterorexittheMain‐menu.
(3)REC/STOPbutton:
Presstoenterorexitrecordingmode.
(4)‐button:
Inplayback/videomenu,presstoplayorpausetheselectedfile
Entertosub‐menuundermainmenu.
(5)/(6)button:
Intheonscreenmenu,presstoselectsettingitem
Selectpreviousornextfileintheplaybackmode.
(7)/(8)button:
Intheonscreenmenu,presstoselectsettingitemordecrease/increasetheparameter
Inliveorplaybackmode,presstodecrease/increasevolume.
(9)QUADbutton:
ShortpresstotogglebetweenCH1~CH4.

(10)TV‐Out‐Button

(11)LEDindicator
TheLEDlightswithbluewhenthepoweristurnON.
TheredLEDwillbeblinkingwhencamerasignalisreceived

(12)RFDoubleAntenna:
Sendsandreceivessignalstoorfromthecamera.
DoubleAntenna:toenhancethesensitiveanddaterate




Sideconnector

(1)SDcardsocket
InsertSDcardtothisSDcardslotforbothvideoandaudiorecording.
(2)MiniUSBsocket







Cableconnector

(1)Videooutput
ConnecttheincludedA/Vcabletoviewvideo
FromthereceiveronTVormonitor.
(2)DCpoweroutletDC12V/1,5A
(3)RJ45:ConnecttheInternetNetwork



Remote

(1)ON/OFFButton:Poweron/offthedisplayscreen.
(2)CH1‐CH4Button:singleimageviewmode.
(3)QUADButton:Quadimageviewmode.
(4)REC/STOPButton:Presstoenterorexitrecoridingmode.
(5)AVButton:
Presstooutputaudio/video.Whenoutputtingaudioandvideo,theLCD
screenwillbeswitchedboblack.PressAVbuttonagintoreturnLCD
displaymode.
(6)button:
PlayorpauseselectedfileunderPlayback/Videomenu.
(7/8)button:
Intheon‐screenmenu,presstoselectsettingitem.
Inplaybackmode,usethebuttonstofast‐forwardorrewind
Insinglemode,pressbuttontoselectCH1/CH2/CH3/CH4.
(9/10)button:
Intheon‐screenmenu,usethebottonstoscrollupordown.
Inliveorplaybackmode,usethebuttonstoincreasethevolume.
MENUbutton:presstoenterorexittotheMain‐menu.
DELbutton:PresstodelectUnnecessaryfiles






Camera


(1)Cameraantenna:Sendssignalstoandreceivessignalsfrom
receiver.
(2)Lens:WithIRLEDsthatlightupthefilmedarea.
(3)IRLED.
(4)Bracket:Tomountthecameraonawallorothersurface.
(5)Pairing
(6)Microphone:transmitvoiceintodigitalsigal.
(7)DCconnection.























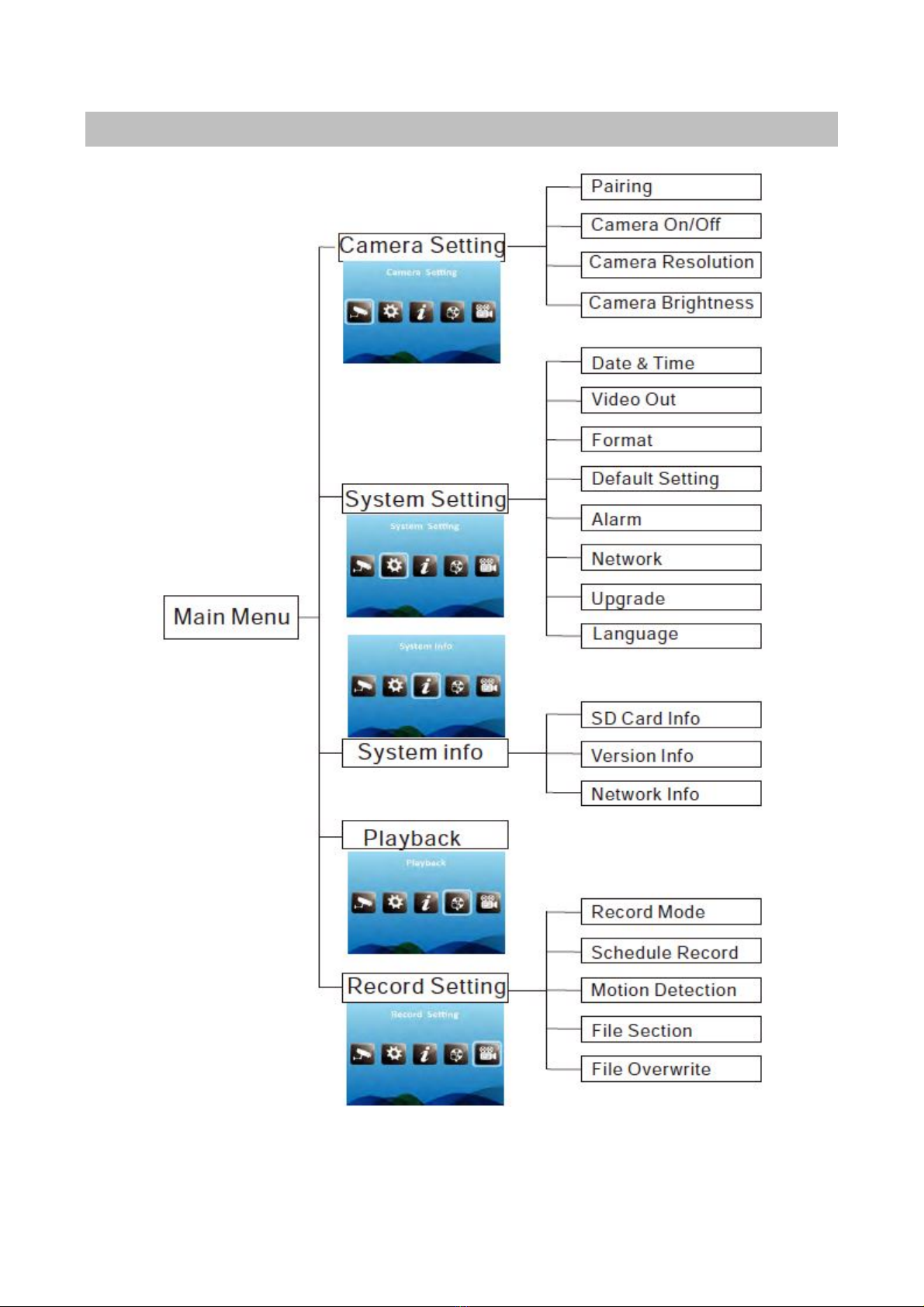

OSDMENUROADMAP













CAMERAPAIRING

Thesystemcomeswithcamera(s)thathavealreadybeenpairedatthefactory.

Poweronthereceiverandcamerabyconnectingittopoweroutletwithsuppliedpoweradaptor
respectively.
ThepairingfunctionassignseachcameratoadifferentchannelonthewirelessReceiver(upto4
cameras),andisnecesssaryforconfiguringadditionalcameras.

NOTE:Itishighlyrecommendedtopairthecamerastothereceiverbeforepermanentlymountingthe
cameras.

1. PoweronthereceiverandcamerabyconnectingittopoweroutletwithsuppliedPoweradaptor
2. Pessthe“Menu”buttononreceiverorremotecontrollertoselect“CameraSetting/Pairing”
3. Selectachannelbypressingthe  buttonsontheremotecontrollerorpushingthejoystickon
themonitor.



4. Amessagewillbedispalyedonthereceiverscreen.Thereceiverwillcountdownfrom30to0you
mustpressthe“pair”buttononthecameraduringthistimetosuccessfullypairthecamera.

Ifthebuttononthecameraisnotpressed,thereceiverwilldisplay“PairFail”andnopairingwill
takeplace.

5. Pressthe“pair”buttonontheDCcableofthecamerain10seconds.























LIVE‐DISPLAY

Manualchannelselection

Press  buttontovieweachchannel(CH1~CH4)individuallyinSINGLEmode.



When4camearasallturnonPressQUADbuttontoview4QUAD,4channeldisplaytogether.
Whenonly2camerasturnonPressQUADbuttontoview2split,2channeldisplaytogether.



1. Signalindicator:Thesignalindicatorshowsthestrengthofitssingalbeingofthecamera
2. Channelindicator:Displaysthecurrentchannelnumber.PresstheCH1/CH2/Ch3/CH4buttonon
theremotecontroltoswitchbetweenavailablecameras.
3. Camerareslutiondisplay
4. RecordingIndicator:Whenthereceiverisrecording,theredindicatorRECwillbeshownontheLCD
screen.
5. Datetimedisplay
6. SDcardindicator:WhenaSDcardisinsertedintotheSDcardslot,theindicatorwillbeshownon
theLCDscreen.

Note:Inordertoensurethenormaluseofthevideosearchfunction,pleasesettheexactdateandtime
beforetherecordingoperation.












RECORDINGMODE

ThesystemisdesignedforSDcardrecording.Youcanmanuallyoderscheduledrecordthevideo.



Beforerecording,youneedtoinsertaSDcardtotheSDcardslot.Thesystemcansupportthesizeofupto
32GSDcard
Insingle,double,quadview,press“REC”toentermanualrecord
Itsupportsmultipleoperations
ItsupportsfilerecordinAVIformat,canplaybackonwindowsmediaplayer

Manualrecordingmode
1. Inthelivedisplaymodepress“REC”buttontostartrecording,arecordfilewillbeautomatically
createdevery5minutesor10minutes,15minutes.(seeFILESECTIONSETTING)
2. Press“REC”buttonagaintoexittherecordmode.



ScheduleRecordingMode
1. Enter“RecordSetting”menu,thensetthe“ScheduleRecord”
2. Setstarttimeon“StartTime”item.
3. Setendtimeon“EndTime”item.
4. Thesystemwillautomaticallystartandstoprecordingbasedonthetimesentered



MotionDetectionRecordingMode
1. Enter“RecordSetting”menu,thensetthe“Motiondetection”activity
2. Inthismodethereceiverstartsrecordingwhenmotiondetectedbyanyactivatedcamera




FORMATSD‐CARD

Enter“SystemSetting”>“Format”.Select“Yes”toConfirmformattingtheSDcard.

Caution:AllthedatawillbedeletedafterformattingtheSDcard.




PLAYBACKOPERATION

1. Press buttontoenterVIDEOinterface
2. Pressbuttontoselectthedesiredfolder
3. Pressbuttontoenterfilelist
4. Pressbuttontoselectthedesiredfile.
5. Pressbuttontoplaythefile
6. Pressbuttontoplayorpausethevideo.
7. Press buttontorewindthevideo.
8. Pressbuttontofast‐forwardthevideo




CONNECTINTERNETNETWORK



REMOTEVIEWVIAMOBILEPHONE

1. Connectthemachinetonetworkcablefromwirelessrouter
2. OntheOSD,"Menu”>“systemsetting”‐>“network",select“DynamicIP”
3. Downloadtheapp"P2Plive"inandroidmarketorappstoreonyourmobilephone
4. Connectyourmobilephonetothewirelessrouter'sAP
5. Open"P2Plive"app,presssearch,thenwillseetheUIDofthemachine,thenselectit.Thefactory
defaultpasswordis:“000000”
6. Ifyouwanttochangethecameraresolutiononmobilephoneview,press"editcamera"
Note:SetstateIP,accordingtoyourinternalnetsetting,inputanipon"Menu‐>systemsetting‐>
network‐>stateIP",afteritconnectssuccessfullytotherouter,therestsettingarethesame.

AVOUTPUT

1. Usethespecificoutputcable
2. Enter“SystemSetting”>“VideoOut”
3. Select“PAL”or“NTSC”
4. Pressthe“AV”buttontotransferthesignaltoanthermonitor
5. Pressthe“AV”buttonagaintoreturnLCDdisplay.
