Eleyus MAXIMA User manual

1

2
ДО УВАГИ ПОКУПЦІВ!
Для підтвердження права на гарантійне обслуговування просимо Вас
зберігати товарний чек разом з гарантійним талоном, який повинен бути
повністю заповнений із обов’язково вказаною датою продажу, підписом і
штампом магазину. Невиконання цієї вимоги позбавляє Вас права на
гарантійне обслуговування.
Під час купівлі вимагайте провести у Вашій присутності огляд духовки!
ШАНОВНИЙ ПОКУПЦЮ!
Ми вдячні Вам за те, що Ви обрали продукцію торгової марки ELEYUS. Ми
доклали усіх зусиль, щоб Ви були задоволені нашим виробом.
1. ЗАГАЛЬНІ ВКАЗІВКИ
1.1. Перед встановленням духовки та її експлуатацією необхідно уважно
ознайомитися з нашими рекомендаціями, дотримання яких забезпечить надійну
роботу пристрою. Не викидайте дану інструкцію, оскільки згодом вона може
дати відповіді на питання, що виникнуть.
УВАГА!
ПЕРЕД ПОЧАТКОМ ЕКСПЛУАТАЦІЇ (ВКЛЮЧЕННЯМ)
ПРИЛАД ПОВИНЕН ЗНАХОДИТИСЯ ПРИ КІМНАТНІЙ
ТЕМПЕРАТУРІ НЕ МЕНШЕ ДВОХ ГОДИН.
1.2. Духовка призначена для приготування їжі, використовується виключно
в домашньому господарстві і відповідає вимогам технічного регламенту
низьковольтного електричного обладнання (ПКМУ від 16.12.2015 р. №1067),
Технічному регламенту з електромагнітної сумісності обладнання (ПКМУ від
16.12.2015 р. №1077)
УВАГА!
ЗАСТОСУВАННЯ ВИРОБУ В ЦІЛЯХ, ЩО ВІДРІЗНЯ-
ЮТЬСЯ ВІД ПОБУТОВИХ, НЕПРИПУСТИМЕ! ПРИ
ВИКОРИСТАННІ ДУХОВКИ ДЛЯ ІНШИХ ЦІЛЕЙ
ВИНИКАЄ РИЗИК ОТРИМАННЯ ТРАВМ І
ПОШКОДЖЕННЯ МАЙНА, А НА ВИРІБ НЕ БУДЕ
РОЗПОВСЮДЖЕНА ГАРАНТІЯ!
1.3. Розпакуйте і огляньте виріб. У випадку виявлення транспортних
пошкоджень не підключайте духовку і зверніться в торгову організацію, де Ви
придбали прилад.

3
1.4. Діти до 8 років та особи із психічними, сенсорними або ментальними
вадами, або з браком досвіду, можуть користуватися приладом лише під
наглядом, або якщо вони пройшли підготовку з користування приладом та
розуміють можливу небезпеку.
1.5. Духовка має бути встановлена тільки кваліфікованим спеціалістом або
спеціалістом авторизованого сервісного центру відповідно до рекомендацій
виробника з дотриманням усіх норм і законодавства в даній сфері, а також вимог
місцевих електропостачальних компаній.
1.6. Виробник не несе відповідальності за будь-які пошкодження та поломки,
що пов’язані з неправильним встановленням, експлуатацією та ремонтом
виробу.
1.7. Виробник залишає за собою право модифікації виробу з метою
покращення його якості та технічних параметрів.
1.8. Технічні характеристики духовки вказані в даній інструкції та на
етикетці, закріпленій на корпусі.
2. ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ
УВАГА!
ЗАБОРОНЯЄТЬСЯ ВМИКАТИ ДУХОВКУ ДО
ЕЛЕКТРОМЕРЕЖІ ПОВЕРХНІ, А ТАКОЖ
ВИКОРИСТОВУВАТИ ДЛЯ ПІД’ЄДНАННЯ ДУХОВКИ
РОЗЕТКИ БЕЗ ЗАЗЕМЛЮЮЧОГО КОНТАКТУ.
ОБЕРІГАЙТЕ ЕЛЕКТРОШНУР ВІД МЕХАНІЧНИХ І
ТЕРМІЧНИХ УШКОДЖЕНЬ.
2.1. Прилад може використовуватися тільки в добре вентильованих
приміщеннях.
2.2. Електрична безпека гарантована тільки при наявності ефективного
заземлення, виконаного відповідно до правил електричної безпеки. Ця вимога
обов’язково повинна дотримуватися. Якщо виникли сумніви, зв’яжіться з
фахівцем з установки, який перевірить Вашу систему заземлення. Виробник не
несе відповідальність за збиток, викликаний відсутністю заземлення або його
несправністю.
2.3. Встановлення приладу та його техобслуговування має виконуватися
кваліфікованим спеціалістом з монтажу, персоналом технічної служби.
2.4. Не залишаєте працюючий прилад без нагляду.
2.5. Не дозволяйте дітям гратися з приладом.
2.6. Не дозволяйте особам, не ознайомленим з цією інструкцією,
користуватися духовкою без вашого нагляду.
2.7. Забороняється зміна конструкції виробу і ремонт особами, не
уповноваженими виробником на обслуговування.

4
2.8. Якщо одна із ручок не обертається, не намагайтеся прикласти до неї
зусиль, негайно зверніться до нашого сервісного центру для проведення
ремонту.
2.9. Не використовуйте для очищення духовки пароочищувачі. Існує
небезпека ураження електричним струмом.
2.10. При використанні інших кухонних електроприладів поряд із духовкою
стежте, щоб їх кабелі живлення не торкалися гарячих частин приладу.
2.11. При довготривалій відсутності (відряджені, відпустці тощо)
відключайте духову шафу від електричної мережі.
2.12. Заборонено розміщувати легкозаймисті речовини (алкоголь, бензин
тощо) поряд з працюючою духовкою.
УВАГА!
ОКРЕМІ ЧАСТИНИ ПРИЛАДУ СИЛЬНО НАГРІВАЮТЬСЯ
ПІД ЧАС РОБОТИ І ЗАЛИШАЮТЬСЯ ГАРЯЧИМИ ЩЕ
ТРИВАЛИЙ ЧАС. НЕ ЗАБУВАЙТЕ ПРО ЦЕ І СЛІДКУЙТЕ,
ЩОБ ДІТИ НЕ ГРАЛИСЬ БІЛЯ ДУХОВОЇ ШАФИ НАВІТЬ
ПІСЛЯ ЗАКІНЧЕННЯ ПРИГОТУВАННЯ ЇЖІ.
2.13. При виникненні пожежі не заливайте вогонь водою. Існує небезпека
отримання опіків! Накрийте осередок полум’я цупкою тканиною, щоб перекрити
доступ кисню до вогню, та вимкніть прилад (від електричної мережі).
2.14. Розташовуйте посуд так, щоб було неможливо перевернути посуд,
випадково зачепивши рукою.
2.15. Не розміщуйте на одній решітці посуд вагою більше 5 кг.
2.16. Утримуйте духову шафу в чистоті, залишки їжі можуть зайнятись і
стати причиною пожежі.
2.17. При виникненні нестандартної ситуації відключить духову шафу від
мережі, подзвоніть в сервісний центр, телефон якого вказаний в гарантійному
документі.
2.18. Регулятори непрацюючої духової шафи повинні знаходитись в
вимкненому положенні.
2.19. При першому використанні духової шафи ізоляційні матеріали та
нагрівальні елементи виділяють запах. Тому при першому включенні духовки не
кладіть їжу. Спочатку ввімкніть і чекайте до тих пір, поки не зникне запах, потім
приступайте до приготування.
2.20. Завжди користуйтеся теплозахисними рукавичками, коли кладете
страви в духову шафу або виймаєте їх звідти.
2.21. У жодному разі не готуйте або не смажте на основі духової шафи. Не
кладіть деко прямо на дно духової шафи.

5
3. ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
3.1.Духова шафа призначена для приготування їжі, використовується
виключно в домашньому господарстві і відповідає вимогам технічного
регламенту низьковольтного електричного обладнання (ПКМУ від 16.12.2015 р.
№1067), Технічному регламенту з електромагнітної сумісності обладнання
(ПКМУ від 16.12.2015 р. №1077)
3.2. Будова приладу
Духова шафа з електронним таймером;
1. Дисплей
2. Перемикач режимів приготування
3. Панель керування
4. Перемикач режимів приготування
5. Верхній нагрівальний елемент
6. Лампа освітлення
7. Конвекційний нагрівальний елемент
8. Вентилятор конвектора
9. Стікер з технічними даними
10. Внутрішнє скло дверцят духовки
11. Дверцята духової шафи
3.3. Таблиця функцій
ФУНКЦІЇ ДУХОВОЇ ШАФИ
РЕЖИМ
ТЕМПЕРАТУРА
НАЗВА І ОПИС ФУНКЦІЇ
«O»
НАГРІВ НЕ
ВІДБУВАЄТЬСЯ
Духовка приведена в неробочий режим. Для відключення
духовки встановіть всі перемикачі в дане вихідне
положення.
ОСВІТЛЕННЯ
Працює лише освітлення

6
50-200 °С
Розморожування:
Вмикається тільки турбовентилятор. Ця функція
призначена для розморожування шляхом створення
навколо замороженої їжі кімнатної температури зі
збереженням якості їжі, а також для охолодження гарячої
їжі
50-200 °С
Нижній нагрівач:
Вмикається тільки нижній нагрівач. Ця функція
призначена для страв, які необхідно підсмажувати знизу,
для підігріву їжі, для їжі, яка, як і під час приготуванні в
глиняному горщику, готується при низькій температурі
протягом тривалого часу, а також для їжі, яку необхідно
підрум’янити знизу.
50-200 °С
Верхній нагрівач:
Вмикається тільки верхній нагрівач. Ця функція
призначена для розігріву раніше приготовленої їжі, а
також для їжі, яку необхідно підрум’янити зверху.
50-200 °С
Верхній і Нижній нагрівачі:
Одночасно вмикаються верхній та нижній нагрівачі. Ця
функція призначена для приготування кексів, пирогів, які
готуються в формочках, їжі, страви, що готуються в
глиняному горщику. Рекомендується готувати тільки в
деку.
50-200 °С
Верхній і нижній нагрівачі + Вентилятор:
Одночасно вмикаються верхній та нижній нагрівачі і
вентилятор. Гаряче повітря, нагріте верхнім і нижнім
нагрівачами, за допомогою вентилятора рівномірно і
швидко розподіляється в духовці. Ця функція призначена
для приготування кексів, пирогів і тортів.
max °С
Подвійний гриль:
Вмикаються обидва тени гриля. Ця функція призначена
для швидкого обсмажування великих порцій м’яса,
створення скоринки яка не дозволить виходити волозі з
продукту. Порцію поміщають на верхній рівень. Для
того, щоб краплі жирних речовин не забруднили духовку
на нижній рівень поміщають деко, в який наливають 1-2
склянки води.
max °С
Гриль:
Вмикається тільки гриль-нагрівач. Ця функція
призначена для обсмажування великих і середніх порцій
м’яса, а також різних видів риб, які поміщають на верхній
рівень. Для того, щоб краплі жирних речовин не
забруднили духовку на нижній рівень поміщають деко, в
який наливають 1-2 склянки води.

7
max ºС
Подвійний гриль +Вентилятор:
Одночасно вмикаються обидва тени гриля і
турбовентилятор. Гаряче повітря, нагріте гриль-
нагрівачем, за допомогою вентилятора рівномірно і
швидко розподіляється в духовці. Ця функція призначена
для обсмажування при рівномірному розподілі тепла
великих і середніх порцій м’яса, а також різних видів риб,
придатних для приготування на решітці, яку поміщають
на верхній рівень. Для того, щоб краплі жиру не
забруднили духовку, на нижній рівень поміщають деко, в
яке наливають 1-2 склянки води.
50-200 ºС
Турбонагрівач + Вентилятор:
Вмикається турбовентилятор і розташований навколо
нього турбонагрівач. Гаряче повітря, нагріте
турбонагрівачем, за допомогою вентилятора рівномірно і
швидко розподіляється в духовці. Ця функція призначена
для приготування страв, розміщених на різних рівнях в
духовці, а також одночасного приготування декількох
страв (м’ясо, риба).
50-200 ºС
Нижній нагрівач + Вентилятор:
Одночасно вмикаються нижній нагрівач та вентилятор.
Гаряче повітря, нагріте нижнім нагрівачем, за допомогою
вентилятора рівномірно і швидко розподіляється в
духовці. Ця функція призначена для приготування їжі,
яку необхідно підсмажувати знизу, при рівномірному
розподілі тепла.
50-200 ºС
Турбо і нижній нагрівачі + Вентилятор:
Одночасно вмикаються турбо і нижній нагрівачі та
турбовентилятор. Гаряче повітря, нагріте
турбонагрівачем, за допомогою вентилятора рівномірно і
швидко розподіляється в духовці. Дана функція
призначена для приготування піци та інших хлібних
страв.
Піца
Ця функція ідеально підходять для запікання страв,
наприклад, для приготування піци шляхом рівномірного
розподілу нагрівання за короткий проміжок часу.
Вентилятор рівномірно розподіляє нагрівання, а нижній
нагрівальний елемент сприяє запіканню страви.

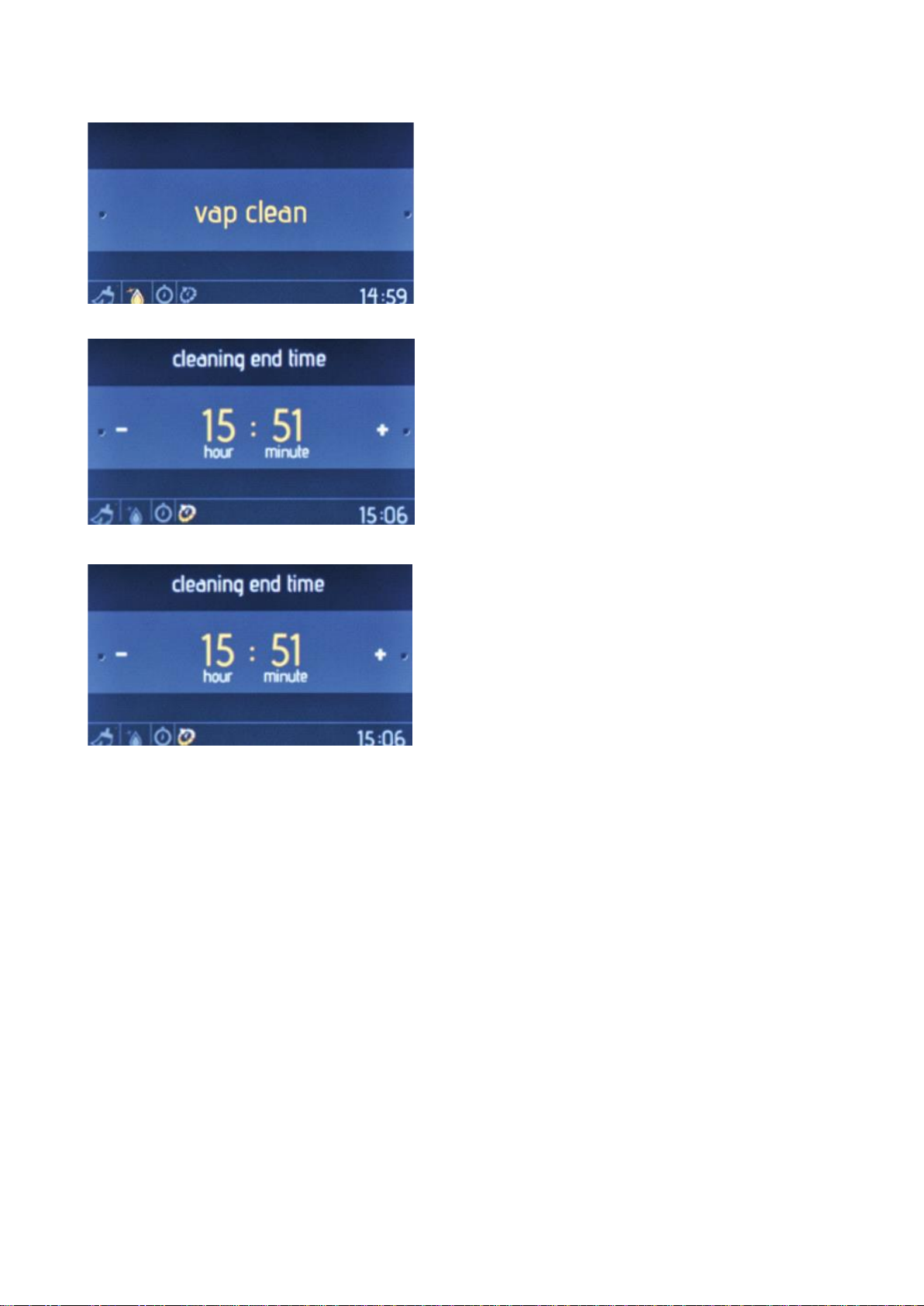

Очищення парою
Режим призначений для очистки парою, на нижній рівень
поміщають деко, в яке наливають 1-2 склянки води.

8
ФУНКЦІЇ РОЗУМНОГО УПРАВЛІННЯ
3.4. Використання функції розумного управління «Smart LCD ControL Unit».

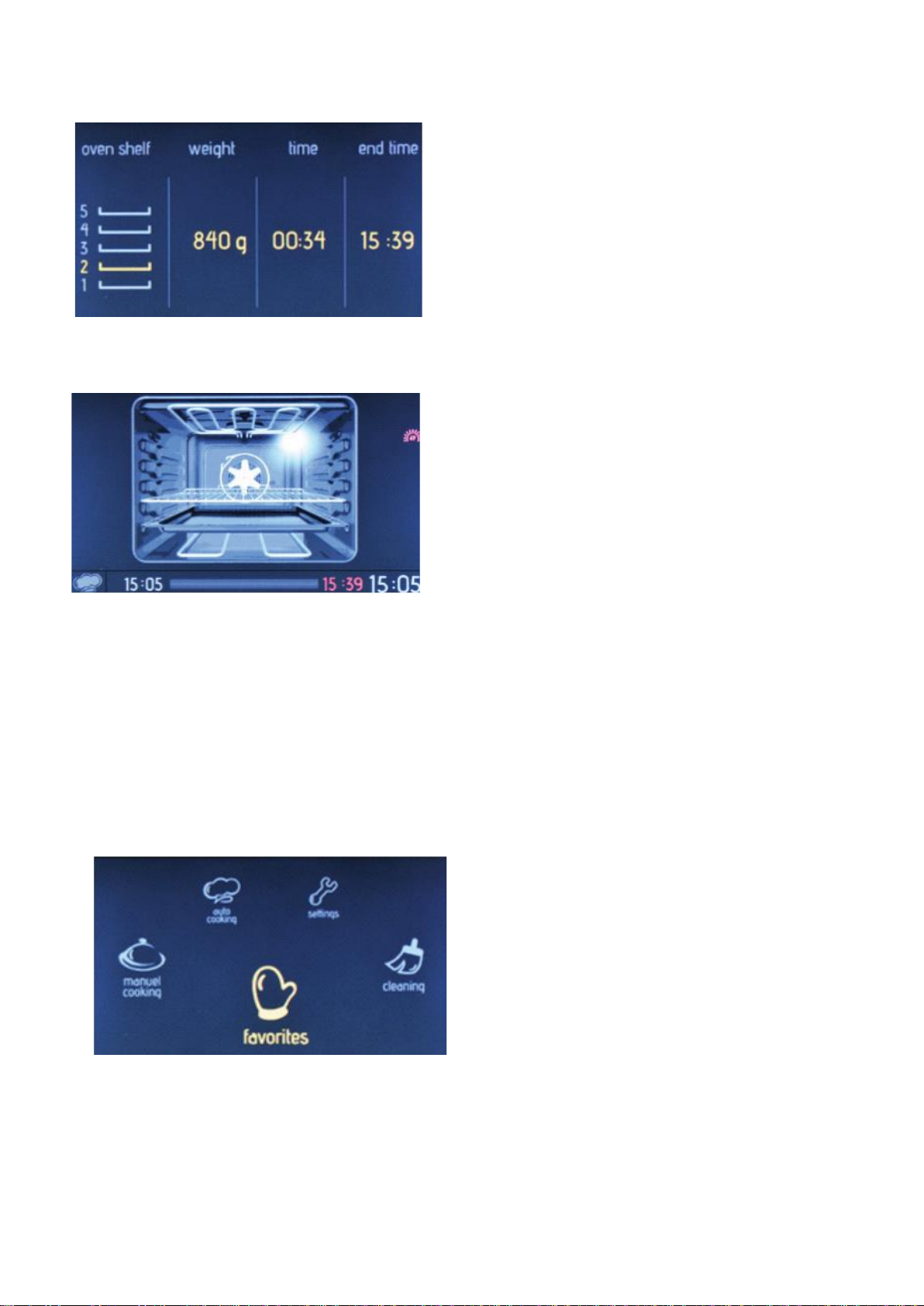

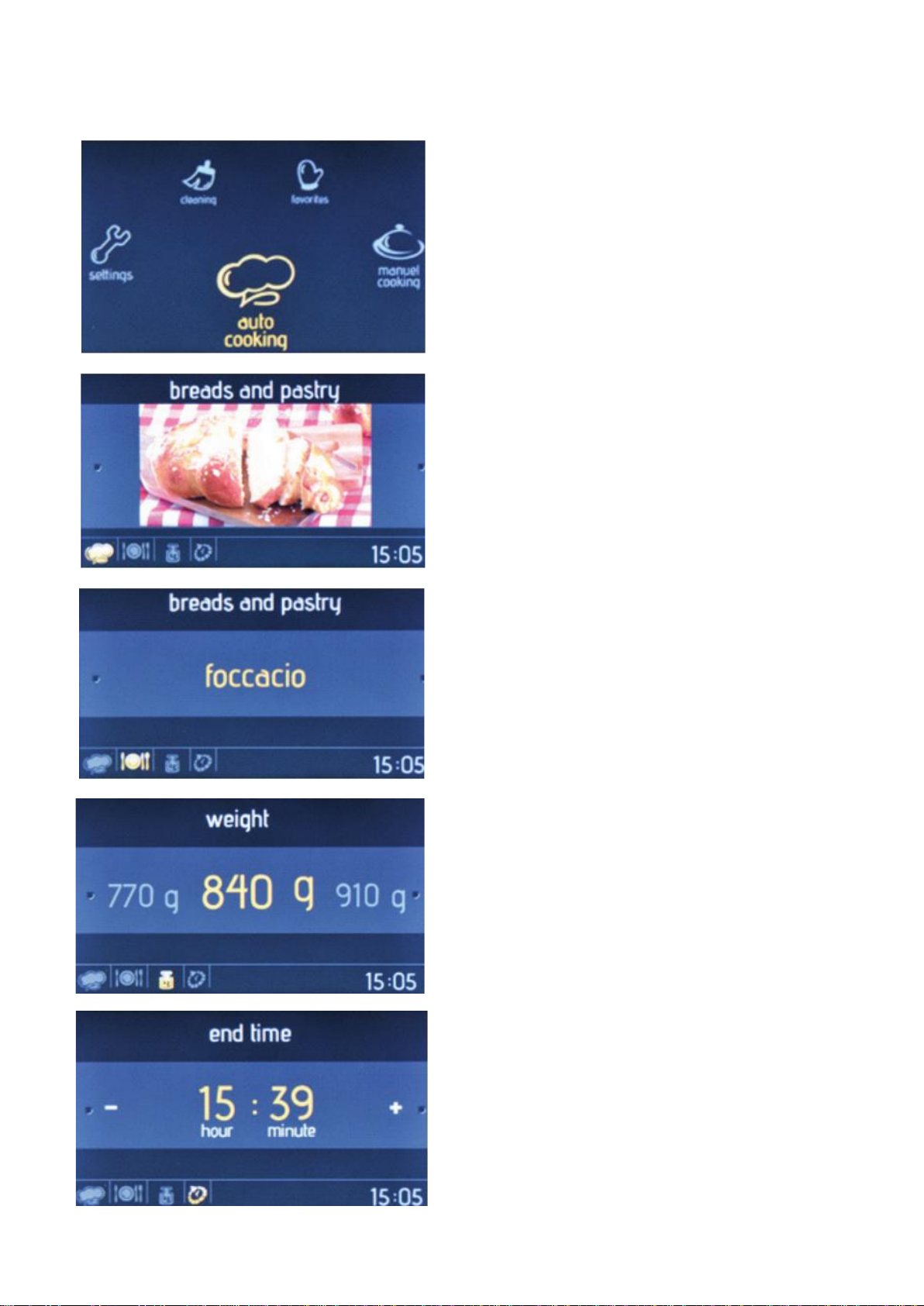

3.4.1. Функція розумного приготування Ready Cook розроблена, щоб
допомогти користувачам застосовувати складні професійні рецепти за
допомогою вбудованих функцій автоматичного приготування.
3.4.2. Нижче описано такі функції розумного приготування, як самостійне
приготування, автоматичне приготування, улюблені рецепти, очищення і
налаштування:

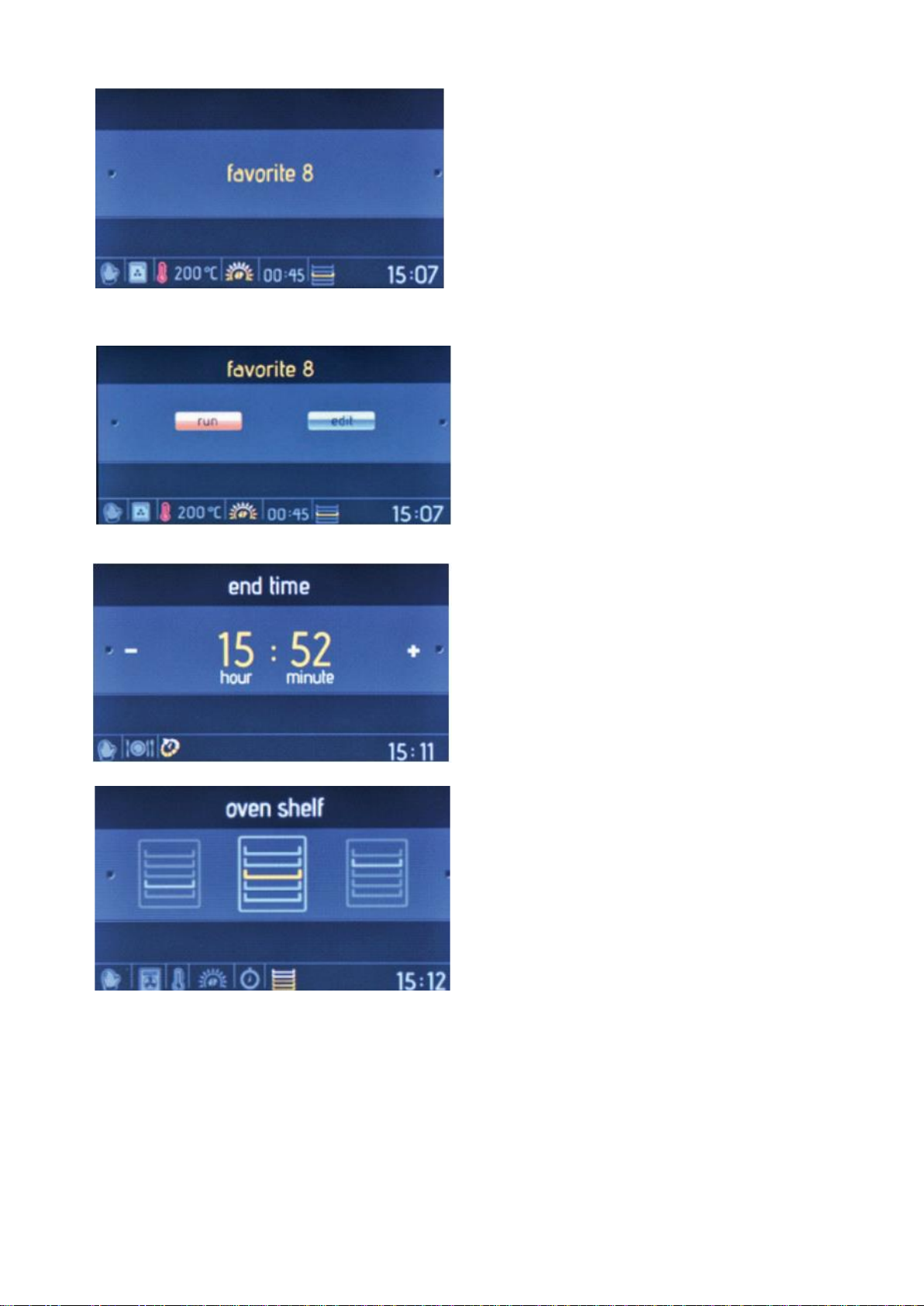

Самостійне приготування
В режимі самостійного приготування можна вибрати будь-які налаштування
приготування, в тому числі 7 різних функцій приготування, температуру,
функцію підсилення нагрівання, тривалість приготування і час завершення
приготування. Для навігації в меню самостійного приготування дотримуйтесь
наступних кроків: Головне меню
Поверніть праву ручку в будь-
якому напрямку, поки не
відобразиться символ «Manual
Cooking» («Самостійне
приготування»).
Натисніть праву ручку, щоб
вибрати підсвічений символ.
Функція духової шафи
Поверніть праву ручку в будь-
якому напрямку, щоб вибрати
потрібну функцію духової шафи.
Натисніть праву ручку, щоб
вибрати підсвічену функцію.

9
Температура
Поверніть праву ручку в будь-
якому напрямку, щоб вибрати
потрібне налаштування
температури духової шафи.
Натисніть праву ручку, щоб
вибрати підсвічену температуру.
Функція підсилення нагрівання
Поверніть праву ручку в будь-
якому напрямку, щоб виділити
символ «ON» («ввімкнути») або
«OFF» («вимкнути») функції
підсилення нагрівання.
Натисніть праву ручку, щоб
вибрати підсвічену функцію.
Дана функція нагріває духову шафу
до бажаної температури якомога
швидше. Цей режим не
застосовується для приготування.
Тривалість приготування
Поверніть праву ручку в будь-
якому напрямку, щоб змінити
тривалість приготування.
Натисніть праву ручку, щоб
налаштувати тривалість
приготування.
УВАГА!
ЯКЩО ТРИВАЛІСТЬ ПРИГОТУВАННЯ НАЛАШТОВАНО
НА 00:00, ПРИГОТУВАННЯ ЗАВЕРШИТЬСЯ, КОЛИ ВИ
САМОСТІЙНО ЙОГО ЗУПИНИТЕ.

10
Час завершення готування
Поверніть праву ручку в будь-
якому напрямку, щоб змінити час
завершення приготування.
Натисніть праву ручку, щоб
налаштувати час завершення
готування.
Інформаційний екран
Приготування розпочнеться
через 10 секунд після виконання
останньої дії, або після натискання
правої ручки.
Поверніть праву ручку проти
годинникової стрілки, щоб
повернутись до попередніх
налаштувань.
Екран символів
На екрані символів відображаються:
•Час готування,
•Температура,
•Час початку та завершення
приготування,
•Інформація про функцію
приготування.
Щоб зупинити приготування, натисніть ліву ручку.
Натисніть праву ручку, щоб розпочати або продовжити приготування.
Поверніть праву ручку у в будь- якому напрямку, щоб змінити температуру.
Поки активна будь-яка функція приготування, поверніть праву ручку проти
годинникової стрілки, щоб на дисплеї духової шафи відобразились функції,
температура та налаштування часу приготування.
Щоб зупинити приготування та повернутись до головного меню, натисніть
ліву ручку, а потім поверніть її проти годинникової стрілки.
Автоматичне приготування
Функція розумного приготування має вбудовані, попередньо розроблені
рецепти, які можна вибрати в меню автоматичного готування. Необхідно лише
обрати назву бажаної страви. Тривалість приготування та температура для
рецепту в програмі розумного приготування налаштовуються автоматично, але
вони можуть бути змінені. Для застосування режиму автоготування
дотримуйтесь наступних кроків:

11
Головне меню
Поверніть праву ручку в будь-якому
напрямку, поки не відобразиться символ
«Auto Cooking» («Автоматичне
приготування»).
Натисніть праву ручку, щоб вибрати
підсвічений символ.
Категорії продуктів
Поверніть праву ручку в будь- якому
напрямку, щоб вибрати потрібний рецепт
приготування серед можливих.
Натисніть праву ручку, щоб вибрати
підсвічену категорію.
Вибір рецепту
Поверніть праву ручку в будь- якому
напрямку, щоб вибрати потрібний рецепт
приготування серед можливих.
Натисніть праву ручку, щоб вибрати
підсвічений рецепт.
Вага продукту
Поверніть праву ручку в будь-якому
напрямку, щоб змінити значення ваги.
Натисніть праву ручку, щоб
налаштувати вагу.
Час завершення готування
Поверніть праву ручку в будь- якому
напрямку, щоб змінити час завершення
приготування.
Натисніть праву ручку, щоб
налаштувати час завершення готування.

12
Інформаційний екран
Приготування розпочнеться через 10
секунд після завершення виконання
останньої дії, або після натискання правої
ручки.
Поверніть праву ручку проти
годинникової стрілки, щоб повернутись в
меню попередніх налаштувань.
Для кращих результатів приготування
розміщуйте продукти на середньому рівні.
Екран символів
Натисніть ліву ручку, щоб зупинити
приготування.
Натисніть праву ручку, щоб розпочати
чи продовжити приготування.
Щоб зупинити приготування та
повернутись до головного меню, натисніть
ліву ручку та поверніть її проти
годинникової стрілки.
Улюблені рецепти
Ви можете зберігати власні налаштування для приготування страв, які
дозволять вам швидко вибрати і приготувати улюблені рецепти.
Після налаштування тривалості приготування в меню «Самостійного
приготування» є функція збереження заданих налаштувань рецепту в улюблене.
Щоб створити улюблений рецепт приготування, перейдіть у меню функцій
налаштування «Улюблене». Для вибору та початку приготування улюбленої
страви дотримуйтесь наступних кроків:
У вікні головного меню
Поверніть праву ручку в будь-якому
напрямку, поки не відобразиться символ
«Favourites» («Улюблене»).
Натисніть праву ручку, щоб вибрати
підсвічений символ.

13
Улюблене
Поверніть праву кнопку в будь-
якому напрямку, щоб вибрати один із
можливих функцій приготування.
Натисніть праву ручку, щоб вибрати
підсвічену функцію.
Налаштування, збережені в меню
«Улюблене», відображаються внизу
екрану.
Екран пуску/налаштування
Поверніть праву ручку в будь-якому
напрямку, поки не відобразиться символ
«Run» («Пуск»).
Натисніть праву ручку, щоб вибрати
«Run» («Пуск»).
Час завершення готування
Поверніть праву ручку в будь-
якому напрямку, щоб змінити час
завершення приготування.
Натисніть праву ручку, щоб
налаштувати час завершення готування.
Рівень приготування в духовій шафі
Поверніть праву ручку в будь- якому
напрямку, щоб вибрати потрібний
рівень приготування в духовій шафі .
Натисніть праву ручку, щоб вибрати
рівень приготування.
Інформація про рівень приготування
духової шафи важлива для отримання
відповідних результатів приготування.

14
Інформаційний екран
Приготування розпочнеться через 10
секунд після завершення виконання
останньої дії, або після натискання
правої ручки.
Поверніть праву ручку проти
годинникової стрілки, щоб повернутись
в меню попередніх налаштувань.
Для кращих результатів
приготування розміщуйте продукти на
середньому рівні.
Зберегти в «Улюблене»
Поверніть праву ручку, поки не
відобразиться символ «Save»
(«Зберегти») або «Cancel» («Скасувати»
- щоб скинути налаштування).
Натисніть праву ручку, щоб вибрати
підсвічений символ.
Очищення
За допомогою функції очищення «Vapclean» духова шафа очищується від
засохлих залишків приготування шляхом взаємодії з парою. Для застосування
функції очищення парою, налийте склянку води на нижню полицю духової шафи
та дотримуйтесь наступних кроків.
У головному меню
Поверніть праву ручку в будь-якому
напрямку, поки не відобразиться символ
«Cleaning» («Очищення»).
Натисніть праву ручку, щоб вибрати
підсвічений символ.

15
Вибір функції
Натисніть праву ручку, щоб вибрати
«Vapclean» («Очищення парою»).
Тривалість очищення
Поверніть праву ручку в будь-якому
напрямку, щоб змінити тривалість
очищення.
Натисніть праву ручку, щоб
налаштувати тривалість очищення.
Час завершення очищення
Поверніть праву ручку в будь- якому
напрямку, щоб змінити час завершення
очищення.
Натисніть праву ручку, щоб
налаштувати час завершення очищення.
Очищення розпочнеться через 10 секунд після завершення виконання
останньої дії, або після натискання правої ручки.
Поверніть праву ручку проти годинникової стрілки, щоб повернутись в меню
попередніх налаштувань.
Натисніть ліву ручку, щоб зупинити очищення.
Натисніть праву ручку, щоб розпочати чи продовжити процес очищення.
Щоб зупинити процес очищення та повернутись до головного меню,
натисніть ліву ручку та поверніть її проти годинникової стрілки.
Налаштування
Меню налаштувань дозволяє змінити або налаштувати дату, час, яскравість
екрану, звук зумера і мову.

16
Головне меню
Поверніть праву ручку в будь-якому
напрямку, поки не відобразиться символ
«Settings» («Налаштування»).
Натисніть праву ручку, щоб вибрати
підсвічений символ.
Мова
Поверніть праву ручку в будь-якому
напрямку, щоб змінити мову.
Натисніть праву ручку, щоб
налаштувати мову.
Яскравість
Поверніть праву ручку в будь-якому
напрямку, щоб змінити яскравість екрану
від 0 до 4.
Натисніть праву ручку, щоб
налаштувати яскравість екрану.
Дата
Поверніть праву ручку в будь-якому
напрямку, щоб змінити дату.
Натисніть праву ручку, щоб
налаштувати дату.
Дата налаштовується в форматі:
місяць, день, рік.
Годинник
Поверніть праву ручку в будь-якому
напрямку, щоб змінити налаштування
годинника.
Натисніть праву ручку, щоб
налаштувати годину.
Година налаштовується в форматі:
хвилина, година.

17
Звук зумера
Поверніть праву ручку в будь-якому
напрямку, щоб вибрати із 3 можливих
звуків зумера.
Натисніть праву ручку, щоб
налаштувати звук зумера.
Версія програмного забезпечення
Версія програмного забезпечення
відображається в режимі інформації. Вона
не може бути змінена.
3.5. Блокування кнопок
Блокування кнопок застосовується для уникнення небажаних змін в
налаштуваннях духової шафи, які можуть бути внесені випадково. Поверніть
ліву ручку проти годинникової стрілки і затримайте на 3 секунди, щоб
активувати або дезактивувати блокування кнопок. Якщо вимкнено режим
блокування кнопок, робочими є лише кнопки «ON/OFF»
(«Ввімкнути/Вимкнути»). Всі інші кнопки заблоковані.
4. КОМПЛЕКТ ПОСТАЧАННЯ
В КОМПЛЕКТ
ПОСТАЧАННЯ
ВХОДИТЬ
Електрична духова шафа
1 шт
Решітка
1 шт.
Деко
2 шт
Гвинти кріплення
2 шт
Керівництво з експлуатації
1 шт
Гарантійний талон
1 шт
Упаковка
1 шт
5. ІНСТРУКЦІЯ З МОНТАЖУ ДУХОВОЇ ШАФИ
УВАГА!
ПЕРЕД БУДЬ-ЯКИМИ РОБОТАМИ З НАЛАГОДЖЕННЯ,
ОБСЛУГОВУВАННЯ ТОЩО ВІДКЛЮЧІТЬ ДУХОВУ
ШАФУ ВІД ЕЛЕКТРИЧНОЇ МЕРЕЖІ

18
УВАГА!
ПРИ ВИКОРИСТАННІ ДУХОВОЇ ШАФИ МОЖЕ
ЗНАДОБИТИСЬ ДОДАТКОВА ВЕНТИЛЯЦІЯ
5.1.Цей розділ призначений для кваліфікованих техніків і містить інструкцію
з встановлення та обслуговування духової шафи відповідно до діючих норм
безпеки.
5.2. З міркувань безпеки електричні з’єднання для варильної поверхні і
духової шафи повинні виконуватися окремо.
УВАГА!
САМОВІЛЬНИЙ РЕМОНТ І ЗМІНА КОНСТРУКЦІЇ
ДУХОВОЇ ШАФИ ЗАБОРОНЯЄТЬСЯ!
УВАГА!
ДУХОВА ШАФА МАЄ ОБОВ’ЯЗКОВО БУТИ
ЗАЗЕМЛЕНОЮ.
5.3. Приєднання приладу до мережі живлення повинно виконуватися
кваліфікованим спеціалістом за умови дотримання діючих норм та правил.
5.4. Духова шафа має І клас електричної безпеки та розрахована на
підключення до джерела живлення 220-240 В, 50 Гц.
УВАГА!
ВЕЛИЧИНА СТРУМУ ДЛЯ ЗАБЕЗПЕЧЕННЯ
НОРМАЛЬНОЇ РОБОТИ ДУХОВОЇ ШАФИ ПОВИННА
БУТИ НЕ МЕНШЕ 16 А. ЯКЩО ВЕЛИЧИНА СТРУМУ
МЕНШЕ 16 А, НЕОБХІДНО ВИКЛИКАТИ
КОМПЕТЕНТНОГО ЕЛЕКТРИКА ДЛЯ ЗАМІНИ
ЕЛЕКТРОПРОВОДКИ.
5.5. Перед підключенням необхідно перевірити відповідність електричних
параметрів духової шафи (необхідні дані вказані на заводській табличці,
розміщеній внизу приладу) до електромережі.

19
5.6. Духова шафа обладнана мережевим кабелем із штепсельною вилкою.
Розетка повинна відповідати типорозміру штепсельної вилки і мати контакти
заземлення.
5.7. Розетка має знаходитися в легкодоступному місці для забезпечення
швидкого доступу до штепсельної вилки. Прослідкуйте щоб шнур живлення
знаходився якнайдалі від корпусу духової шафи.
5.8. Якщо прилад не використовується тривалий час, виймайте вилку з
розетки.
5.9. Необхідно видалити задню панель монтажної шафи, з метою вільної
циркуляції повітря. Панель, в яку вставляється духовка, повинна мати зазор в
задній частині в розмірі, щонайменше, 75 мм.
5.10. Не рекомендується встановлювати прилад поруч з холодильними
установками або морозильними апаратами, так як тепло може вивести їх з ладу.
5.11. Відстань між варильною поверхнею і духовою шафою повинна бути
щонайменше 5 см, якщо інше не вказано в інструкції поверхні.
5.12. Варіанти монтажу, монтажні розміри і розміри отвору під монтаж
духової шафи вказані на малюнку.

20
5.13. При встановленні духової шафи дотримуйтесь симетрії, вирівняйте її по
центру і встановіть врівень з шафою.
5.14. Відкрийте двері і закріпіть духовку до панелі кухонної шафи чотирма
гвинтами кріплення, як показано на малюнку.
6. ПЕРШЕ ВИКОРИСТАННЯ ДУХОВОЇ ШАФИ
УВАГА!
ПЕРЕД ПЕРШИМ ВИКОРИСТАННЯМ РЕТЕЛЬНО
ВИМИЙТЕ АКСЕСУАРИ ДУХОВОЇ ШАФИ (ДЕКА І
РЕШІТКУ).
-Витягніть всі дека та решітки духової шафи.
