ELIT IR30RL User manual

IR30RL
Infrarød Temperaturmåler
InfraRed Thermometer
English
Norsk
Svenska
Dansk
© ELIT AS - 2008
Brukermanual
Brugsanvisning
Bruksanvisning
User Manual
Red Line

NORSK
NORSK
IR30RL IR30RL
2 3
© ELIT AS - 2008 © ELIT AS - 2008
Introduksjon
Takk for deres valg av ELIT IR temperaturmåler.
Dette produkter letter arbeidet med
temperaturmåling og gjør at en kan måle på ater
og steder som både er vanskelig og farlig med
tradisjonelle temperaturmålere, samt at det går
raskere.
Muligheter:
- Hurtig måling.
- Presis berøringsløs måling.
- Dobbel laser indikering av måleområde.
- Moderne og robust design.
- Automatisk data hold.
- Valgfri måling i °C eller °F.
- Justerbar reeksjonsverdi (emissivitet) fra 0,10 til
1,0.
- Maksimalmåling.
- Bakgrunnsbelyst display.
- Automatisk områdevalg og displayoppløsning på
0,1°C.
- Avtrekkerlås.
- En kan sette alarmgrenser for høye og lave
måleverdier.
Bruksområder:
Matvarebransjen, sikkerhets- og varmeinspeksjon,
plaststøping, asfaltproduksjon/legging,
tørkeprosesser for maling og lignende,
oppdrettsnæring, industri, elektroinstallasjon, VVS
og VA bransjen, motor, oljeindustri, elektronikk,
vedlikehold, idrett og andre plasser som krever
pålitelig og rask temperaturmåling.
Sikkerhetsadvarsel:
● Vær forsiktig under måling med laser på, slik at
denne ikke pekes i øyne på personer eller dyr.
Ikke la barn leke med produktet.
● Vær forsiktig slik at laser ikke reekteres på
reekterende overater og treffer øynene dine.
● Bruk ikke instrumentet i gassfylte omgivelser da
dette kan forårsake eksplosjon.

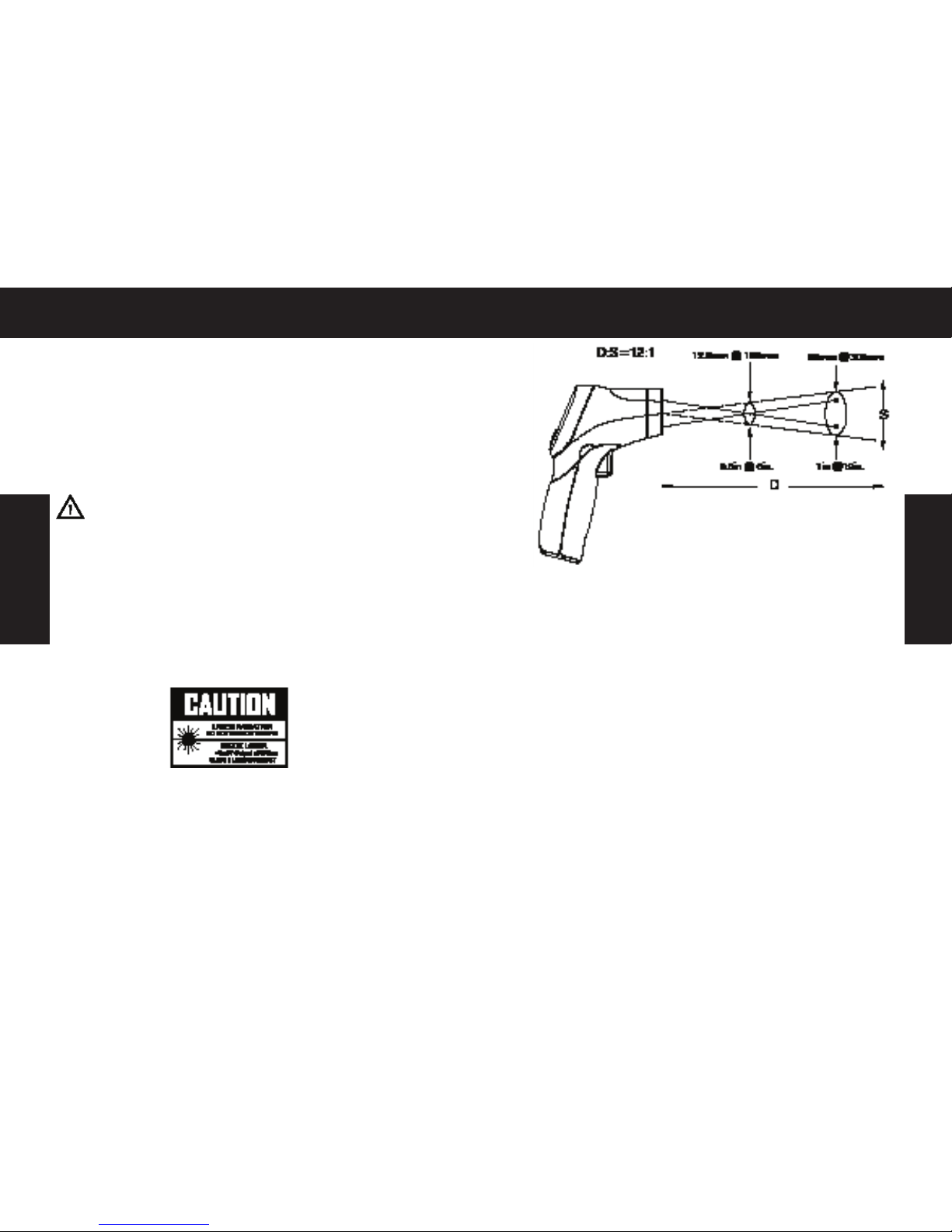

Distanse og måleområde (spot):
Etter som distansen (D) øker fra objektet det
skal måles på, vil måleområdets størrelse (S) bli
større. Forholdet mellom avstand og størrelse på
måleområde er vist på guren. Fokuspunktet for
hver enhet er 914mm (36”), og områdestørrelsen
indikerer 90% omsluttet energi.

NORSK
NORSK
IR30RL IR30RL
45
© ELIT AS - 2008 © ELIT AS - 2008
Fi g.1
Spesikasjon:
Temperaturområde: -50 til +650°C
Optik: D:S 12:1
Display oppløsning: 0,1°C <1000
1,0°C >1000
Nøyaktighet
Antar omgivelses temperatur på 23°C til 25°C.
-50 ~ +20°C ±1,3~2,5°C
+20 ~ +300°C ±0,5~1% ±1°C
+300 ~ +650°C ±0,5~1,5%
Repeterbarhet:
-50~20°C ±1,3°C
20~650°C ±0,5% eller ±0,5°C
Reaksjonstid: 150mS.
Spektralrespons: 8-14um.
Emissivitet: digitalt justerbar fra 0,10 til 1,0.
Indikering av over område: display vil vise ”----”.
Polaritet:
automatisk, ingen visning av positiv polaritet,
men ”–” tegn foran negativ polaritet.
Diodelaser: utgangseffekt <1mW, bølgelengde på
630-670nm, klasse 2 laserprodukt.
Omgivelsestemperatur under bruk: 0°C til +50°C.
Lagringstemperatur: mellom -10 til 60°C.
Relativ fuktighet: 10%-90% RH ved bruk og maks
80%RH ved lagring.
Forsyning: 9V batteri, NEDA 1604A eller IEC
6LR61 eller tilsvarende.
Sikkerhet: ”CE” Samsvarer med EMC direktiv.
Merknad:
Måleobjektet bør være større enn måleområde. Jo
mindre måleområde er jo nærmere må en måle.
Når høy nøyaktighet er kritisk bør måleobjektet
være minst dobbelt så stort som måleområde.
2. Frontpanel beskrivelse:
. IR sensor. Laser diode.
. LCD display.
. Oppknapp.
. Nedknapp.
. Modusknapp.
. Måleavtrekker.

NORSK
NORSK
IR30RL IR30RL
6 7
© ELIT AS - 2008 © ELIT AS - 2008
. Batterideksel.
. Håndtak.
3. Indikatordisplay:
. Data hold.
. laser ”På” symbol.
. Låsesymbol.
. Høy- og lav alarm symbol.
. C/F symbol.
. Lavt batterinivå symbol.
. Emissivitestssymbol og verdi.
. Temperaturverdi for maksimal (MAX).
. Symbol for MAX (maksimalverdi).
. Nåværende temperaturverdi (nåverdi).
4. Knapper:
. Oppknapp (for EMS, HAL, LAL).
. Nedknapp (for EMS, HAL, LAL).
. Modusknapp (MODE), for gjennomgang av
modus sløyfen).
Funksjonell design.
1. Hovedvelger for bruk av °C eller °F er satt inn i
øvre del av batterirommet.
2. Enkel justering av emissivitet under måling ved
bruk av opp- og nedknappene.
3. Under HOLD perioden kan en slå av eller på
laserindikering med oppknappen.
4. Under HOLD perioden kan en slå av eller på
bakgrunnsbelysningen med nedknappen, HOLD
perioden er når en har sluppet avtrekkeren og det står
HOLD i øvre del av displayet.
5. For å sette verdier for høy alarm grense (HAL), eller
lav alarm grense (LAL) og emissivitet (EMS), trykk inn
MODE knappen inntil den ønskede koden kommer
frem på displayet. Trykk opp- eller nedknappen for å
komme til ønsket plassering. Justerbar -50°C til 650°C
MODE knapp funksjon:
Trykk inn avtrekkeren og slipp
den slik at HOLD kommer
frem i displayet, trykk så inn
HOLD knappen til du enten
får emissivitetsjustering
(EMS), lås av/på (LOCK), høy
alarm grenseverdi av/på (HAL
on/off), justering av høy alarm
grenseverdi (HAL), lav alarm
grenseverdi av/på (LOW on/
of), lav alarm grenseverdi
justering (LOW).
Emissivitetsjustering (EMS)
er digital justerbar fra 0,1 til 1,0. LOCK on/off
(på/av) er spesielt anvendelig når en skal foreta
kontinuerlig overvåking/måling av temperatur.
Bruk opp- eller nedknappen til å velge PÅ eller AV
for denne funksjonen. Trykk inn avtrekkeren for å

NORSK
NORSK
IR30RL IR30RL
8 9
© ELIT AS - 2008 © ELIT AS - 2008
bekrefte låse (LOCK) funksjonen. IR instrumentet
vil konstant vise temperaturnivå inntil avtrekker
knappen igjen blir trykket inn. I låsemodus (LOCK)
kan opp- og nedknappene brukes til å justere
emissiviteten (EMS), HAL (LOW) på/av. Trykk inn
avtrekkeren for å bekrefte ny innstilling.
Valg av °C eller °F:
Velg grader °C eller °F ved å
bruke velgeren som står i øvre
del av batterirommet ().
Max indikerer den maksimale
temperaturregistreringen.
Måleoperasjoner:
. Hold instrumentet i ”pistolgrepet” og sikt mot
objektet en ønsker å måle temperaturen på.
.Trykk inn avtrekkerknappen for å slå på
instrumentet og starte målingen. Displayet vil
lyse opp dersom batteriet er godt. Skift batteri
dersom lyset i displayet er dårlig.
.Slipp avtrekkerknappen og HOLD vil vises på
øvre del av displayet. Ved HOLD status kan
oppknappen brukes for å slå av eller på laseren,
mens nedknappen kan brukes til å slå av eller på
bakgrunnslys.
. Instrumentet vil automatisk slå seg av etter ca 7
sekunder etter at avtrekkerknappen er sluppet
(utenom dersom låsefunksjonen (LOCK) er på).
Merknad: Måleforhold.
Når instrumentet pekes mot objektet og målingen
foretas vil instrumentet automatisk ta hensyn
til omgivelsestemperaturen og kompensere for
denne. Legg merke til at det kan ta lang tid å
justere til omgivelsestemperaturmåling dersom
en nettopp har foretatt måling på svært høye
temperaturer, dette pga av den kjøleprosessen
som må skje i en IR sensor.
5. Batteriskifte:
Displayet vil vise et batterisymbol ” ”
dersom batteriet er blitt for svakt og må byttes.
Det krever et nytt 9V blokkbatteri
Åpne batterirommet ved å ta i fremre del av
håndtaket (to ngre ved innsøkk i høyde med
avtrekkerknappen) og dra dekslet av. Dekslet
blir da hengende i nedre del av håndtaket.
Skift batteri og trykk batterideksel på plass
igjen.

NORSK
NORSK
IR30RL IR30RL
10 11
© ELIT AS - 2008 © ELIT AS - 2008
6. Merknad: Hvordan instrumentet virker.
● Infrarøde termometer måler
overatetemperaturen på et objekt.
Instrumentets optikk føler den reekterte og
avgitte energien, som blir samlet og fokusert inn
i en detektor. Instrumentets elektronikk overfører
så dette til en temperaturavlesing, som vises på
displayet. Laseren er kun til bruk i forbindelse
med retning og angivelse av målestørrelse.
● Måleobjekt:
Måleobjektet må være større enn måleområde
(målediameter), for å unngå målefeil.
Når nøyaktighet er kritisk, vær sikker på
at måleobjektet er dobbelt så stort som
målediameter.
● Distanse og måleområde:
Jo lengre en kommer unna måleobjektet (D)
desto større blir arealet en måler på.
● Lokalisering av et varmepunkt:
For å nne et varmepunkt bør en begynne
utenfor område og så bevege enheten i opp og
ned bevegelser over område en søker slik at en
dekker hele aten.
Påminnelse:
. Ikke egnet for å måle på skinnende polerte
metall overater (nytt stål, aluminium og
lignende), se emissivitetsgrenser.
. Enheten kan ikke måle gjennom transparente
overater som f.eks glass. Den vil da måle
overatetemperaturen på glasset i stede.
. Damp, støv, røyk og lignende kan forårsake
ukorrekte måleresultater ved at enhetens
optikk blir tildekket.
Emissivitet:
Emissivitet er en term for å beskrive
energireeksjonskarakteristikken til materialet
(materialet en måler mot). De este organiske
materialer (90% av de vanligste applikasjoner),
malte eller oksiderte overater har en emissivitet
på 0,95 (forhåndssatt i instrumentet). Ukorrekte
avlesninger vil komme fra målinger på skinnende
eller polerte metalloverater. For å kompensere for
dette kan en dekke overaten som skal måles med
maskeringstape eller sort maling. Tillat tapen å få
tid til å få samme temperatur som materialet under.
Mål så på tapen eller den malte overaten.

DANSK
IR30RL
13 © ELIT AS - 2008
NORSK
IR30RL
12
© ELIT AS - 2008
Emissivitetsverdier:
Substans Emissivitet Substans Emissivitet
Asfalt 0,90 - 0,98 Klær (sorte) 0,98
Betong 0,94 Hud (meneske) 0,98
Sement 0,96 Lær 0,75 - 0,80
Sand 0,90 Trekull (pulver) 0,96
Jord 0,92 - 0,96 Lakk 0,80 - 0,95
Vann 0,92 - 0,96 Lakk (matt) 0,97
Is 0,96 - 0,98 Gummi (sort) 0,94
Snø 0,83 Plastikk 0,85 - 0,95
Glass 0,90 - 0,95 Tømmer 0,90
Keramikk 0,90 - 0,94 Papir 0,70 - 0,94
Marmor 0,94 Krom oksidert 0,81
Gips 0,90 - 0,90 Kopper oksidert 0,78
Mørtel 0,89 - 0,91 Jern oksidert 0,78 - 0,82
Murstein 0,93 - 0,96 Tekstiler 0,90
Vedlikehold:
Denne veiledningen omfatter ikke reparasjon og
service, og dette skal kun utføres av kvaliserte
trente teknikere.
Tørk periodevis av instrumentet med en ren tørr
klut. Bruk ikke løsemiddel.
For service brukes kun originale deler.
http:\\www.elit.no
Brugsanvisning
Tak for dit valg af berøringsløs temperaturmåler.
Dette produkt gør dit arbejd med
temperaturmåling lettere og gør deg i stand til at
måle på ader og steder, som både er vanskelige
og farlige med traditionelle temperaturmålere, og
så går det hurtigere.
Muligheder:
●Hurtig afmåling.
●Præcis berøringsløs måling.
●Dobbelt laserindikering af måleområde.
●Moderne og robust design.
●Automatisk data hold.
●Valgfri måling i °C eller °F.
● Justerbar reeksionsværdi (emissivitet) fra 0,10
til 1,0.
●Maksimalmåling.
●Baggrundsoplyst display.
●Automatisk områdevalg og displayopløsning 0,1°C.
●Aftrækkerlås.
●Man kan sætte alarmgrænser for høje og lave
måleværdier.

DANSK
DANSK
IR30RL IR30RL
14 15
© ELIT AS - 2008 © ELIT AS - 2008
Anvendelsesområder:
Madvarebranchen, sikkerheds- og
varmeinspektion, plastikstøberi, asfaltproduktion/
lægning, tørreprocesser for maling og lignende,
skeopdræt, industri, elektroinstallation, VVS,
motor, olieindustri, elektronik, vedligehold, idræt
og andre områder som kræver en pålidelig og
hurtig temperaturudmåling.
Sikkerhedsadvarsel:
●Udvis forsigtighed under måling med laser,
således at strålen ikke peger ind i øjnene på
personer eller dyr. Ikke lad barn lege med
produktet.
●Udvis forsigtighed således at laseren ikke
reekteres på reekterende overader og træffer
dit øje.
●Anvend ikke instrumentet i omgivelser med
gasudslip da dette kan forårsage eksplosion.
Distance og måleområde (spot):
Fordi distancen (D) øger fra objektet der skal
måles på, vil måleområdets størrelse (S) blive
større. Forholdet mellem afstand og størrelse på
måleområdet er vist på guren. Fokuspunktet for
hver enhed er 914mm (36”), og områdestørrelsen
indikerer 90% omfattet energi.
Fig.1
Specikation:
Temperaturområde: -50 til +650°C
Optik: D:S: 12:1
Display opløsning: 0,1°C
Nøjagtighed:
ved omgivelsestemperatur 23°C til 25°C.
-50 ~ +20°C ±1,3~2,5°C
+20 ~ +300°C ±0,5~1% ±1°C
+300 ~ +650°C ±0,5~1,5%
Reaktionstid: 150mS.
Spektralrespons: 8-14um.
Emissivitet: digitalt justerbar fra 0,10 til 1,0.
Indikering af over område: display vil vise ”----”.
Polaritet: automatisk, ingen påvisning av positiv
polaritet, men ”–” tegn foran negativ polaritet.

DANSK
DANSK
IR30RL IR30RL
16 17
© ELIT AS - 2008 © ELIT AS - 2008
Diodelaser: udgangseffekt <1mW, bølgelængde på
630-670nm, klasse 2 laserprodukt.
Omgivelsestemperatur under anvendelse: 0 til 50°C.
Opbevaringstemperatur: mellem -10 til 60°C.
Relativ fugtighed: 10%-90% RH ved anvendelse og
maks. 80%RH ved opbevaring.
Forsyning: 9V batteri, NEDA 1604A eller IEC
6LR61 eller tilsvarende.
Bemærk:
● Måleobjektet bør være større end måleområdet.
Jo mindre måleområdet er jo nærmere på bør
man måle. Hvis stor nøjagtighed er et kritisk
punkt bør måleobjektet være mindst dobbelt så
stort som måleområdet.
Beskrivelse af frontpanel:
.IR sensor. Laser diode.
.LCD display.
.Op tast.
.Ned tast.
.Modus tast.
.Måleaftrækker.
.Batteridæksel.
.Håndtag.
Indikatordisplay:
.Data hold.
.Laser ”På” symbol.
.Låsesymbol.
.Høj- og lav alarm symbol.
.°C/°F symbol.
.Lavt batteriniveau symbol.
.Emissivitetssymbol og værdi.
.Temperaturværdi for maksimal (MAX).
.Symbol for MAX (maksimalværdi).
.Nuværende temperaturværdi (nu-værdi).
Taster:
.Op tast (for EMS, HAL, LAL).
.Ned tast (for EMS, HAL, LAL).
.Modus tast (MODE), for
gennemgang af modus sløjfen).
Funktionel design.
1.Hovedvælger for anvendelse af grader C
eller grader F er sat ind i den øverste del af
batterirummet.
2.Enkel justering af emissivitet under måling ved
anvendelse av op- og ned-tasterne.
3.Under HOLD perioden kan man slukke eller
tænde for laserindikering med op tasten.
4.Under HOLD perioden kan man slukke eller
tænde for baggrundsbelysningen med ned
tasten. HOLD perioden er når man har sluppet
aftrækkeren og der står HOLD i den øverste del
af displayet.

DANSK
DANSK
IR30RL IR30RL
18 19
© ELIT AS - 2008 © ELIT AS - 2008
5.For at sætte af værdier for høj alarm grænse
(HAL), eller lav alarm grænse (LAL) og
emissivitet (EMS), tryk MODE tasten ind indtil
den ønskede kode kommer frem på displayet.
Tryk på op- eller ned-tasten for at komme til den
ønskede placering.
MODE tast funktion:
Tryk aftrækkeren ind og
slip den derefter således
at HOLD kommer frem i
displayet. Tryk så HOLD
tasten ind indtil du enten får
emissivitetsjustering (EMS),
lås af/på (LOCK), høj alarm
grænseværdi af/på (HAL on/
off), justering af høj alarm
grænseværdi (HAL), lav alarm
grænseværdi af/på (LOW on/
of), lav alarm grænseværdi
justering (LOW).
Emissivitetsjustering (EMS) er digitalt justerbar
fra 0,1 til 1,0.
LOCK on/off (på/af) er specielt anvendelig når
man skal foretage kontinuerlige overvågninger/
målinger af temperatur. Anvend op- eller ned-
tasten for at vælge PÅ eller AF for denne funktion.
Tryk aftrækkeren ind for at bekræfte låse (LOCK)
funktionen. IR instrumentet vil konstant vise
temperaturniveau indtil aftrækkertasten igen
bliver trykket ind. I låsemodus (LOCK) kan op- og
ned-tasterne anvendes til å justere emissiviteten
(EMS), HAL (LOW) på/af. Tryk aftrækkeren ind for
at bekræfte ny indstilling.
Valg av °C eller °F:
Vælg °C eller °F ved at
anvende vælgeren som står i øverste
del af batterirummet ().
Max indikerer den maksimale
temperaturregistreringen.
Måleoperationer:
.Hold instrumentet i ”pistolgreb” og sigt mod
det objekt du ønsker at måle temperaturen på.
.Tryk aftrækkertasten ind for at tænde for
instrumentet og starte målingen. Displayet lyses
op hvis batteriet er ok. Skift batteri hvis lyset i
displayet er dårlig.
.Slip aftrækkertasten og HOLD vises på den
øverste del af displayet. Ved HOLD status kan
op-tasten anvendes til at slukke eller tænde for
laseren, mens ned-tasten kan anvendes til at
slukke eller tænde for baggrundslyset.
.Instrumentet vil automatisk slukkes ca. 7
sekunder efter at aftrækkertasten er sluppet
(desuden hvis låsefunktionen (LOCK) er på).

DANSK
DANSK
IR30RL IR30RL
20 21
© ELIT AS - 2008 © ELIT AS - 2008
Bemærk: Måleforhold.
Når instrumentet peger hen imod objektet og man
foretager målingen, tager instrumentet automatisk
hensyn til omgivelsestemperaturen og kompensere
for denne. Læg mærke til at det kan tage lang
tid at justere til omgivelsestemperaturmåling
hvis man lige har foretaget en måling på meget
høje temperaturer. Dette sker på grund af den
nedkølingsproces som foregår i en IR sensor.
5. Bytte af batteri:
. Displayet viser et batterisymbol hvis batteriet
er blevet for dårligt og skal skiftes. Det
kræver indsættelse af et nyt 9V blokbatteri
. Åbne batterirummet ved å tage i den forreste
del af håndtaget (to ngrer i fordybningen
som sidder ved aftrækkerknappen) og tag
dækslet af. Dækslet hænger i den nederste
del af håndtaget. Byt batteriet og tryk
batteridækslet tilbage på plads.
6. Bemærk:
• Således virker instrumentet.
Infrarøde termometre måler overadetemperatur
på et objekt. Instrumentets optik føler
den reekterede og afstøtte energi, som
samles og fokuseres ind i en detektor.
Instrumentets elektronik overfører så dette til
en temperaturaæser, som vises på displayet.
Laseren er kun til anvendelse i forbindelse med
retning og angivelse av målestørrelse.
• Måleobjekt:
Måleobjektet skal være større end måleområde
(målediameter), for at undgå at få målefejl.
• Distance og måleområde:
Jo længere man kommer væk fra måleobjektet
(D) desto større bliver det areal man måler på.
Se g. 1.
• Lokalisering af et varmepunkt:
For at nne et varmepunkt bør man begynde
udenfor et område og så bevæge enheden i op
og nedadgående bevægelser over området man
afsøger. således at man dækker hele aden.
• Husk på:
. Ikke egnet til at måle på skinnende polerede
metaloverader (nyt stål, aluminium og
lignende), se emissivitetsgrænser.
. Enheden kan ikke måle gennem transparente
overader som f.eks. glas. Den vil da måle

DANSK
DANSK
IR30RL IR30RL
22 23
© ELIT AS - 2008 © ELIT AS - 2008
Emissivitetsværdier:
Substans Emissivitet Substans Emissivitet
Asfalt 0,90 - 0,98 Tøy (sorte) 0,98
Beton 0,94 Hud (menneske) 0,98
Cement 0,96 Læder 0,75 - 0,80
Sand 0,90 Trækul (pulver) 0,96
Jord 0,92 - 0,96 Lakk 0,80 - 0,95
Vand 0,92 - 0,96 Lakk (matt) 0,97
Is 0,96 - 0,98 Gummi (sort) 0,94
Sne 0,83 Plastik 0,85 - 0,95
Glas 0,90 - 0,95 Tømmer 0,90
Keramik 0,90 - 0,94 Papir 0,70 - 0,94
Marmor 0,94 Krom oxideret 0,81
Gips 0,90 - 0,90 Kopper oxsideret 0,78
Mørtel 0,89 - 0,91 Jern oxsideret 0,78 - 0,82
Mursten 0,93 - 0,96 Tekstiler 0,90
Vedligehold:
Denne brugsanvisning indbefatter ikke reparation
og service, som kun skal udføres af kvalicerede
og rutinerede teknikere.
Tør instrumentet af regelmæssig med en ren tør
klud. Anvend ikke løsemidler.
Til service anvendes kun originale dele.
http:\\www.elit.no
overadetemperaturen på glasset i stedet for.
. Damp, støv, røg og lignende kan forårsage
ukorrekte måleresultater fordi enhedens optik
bliver dækket til.
Emissivitet:
Emissivitet er en term som bruges til at beskrive
materialets energireeksionskarakteristik
(det materiale man måler mod). De este
organiske materialer (90% af de almindeligste
applikationer), bemalede eller oxiderede overader
har en emissivitet på 0,95 (forhåndsindstillet på
instrumentet). Ukorrekte aæsninger vil derfor
komme fra målinger på skinnende eller polerede
metaloverader. For at kompensere for dette kan
man dække overaden, som skal måles, med
maskeringstape eller sort maling. Lad tapen få tid
til at få samme temperatur som materialet under.
Mål så ovenpå tapen eller den bemalede overade.

ENGLISH
ENGLISH
24 25
IR30RL IR30RL
© ELIT AS - 2008 © ELIT AS - 2008
INTRODUCTION
Thank you for purchase of the IR Thermometer. This
is capable of non-contact (infrared) temperature
measurements at the touch of a button. The built-
in laser pointer increases target accuracy while the
backlight LCD and handy push-buttons combine for
convenient, ergonomic operation.
The Non-contact Infrared Thermometers can be used
to measure the temperature of objects’ surface that
is improper to be measured by traditional (contact)
thermometer (such as moving object, the surface with
electricity current or the objects which are uneasy to
be touched.)
Proper use and care of this meter will provide years of
reliable service.
FEATURES:
● Rapid detection function
● Precise non-contact measurements
● Dual laser sighting
● Unique at surface, modern housing design
● Automatic Data Hold
● °C/°F switch
● Emissivity Digitally adjustable from 0.10 to 1.0
● MAX temperature displays
● Backlight LCD display
● Automatic selection range and Display Resolution
0.1ºC(0.1ºF)
● Trigger lock
● Set high and low alarms
WIDE RANGE APPLICATION:
Food preparation, Safety and Fire inspectors,
Plastic molding, Asphalt, Marine and Screen
printing, measure ink and Dryer temperature,
HVAC/R, Diesel and Fleet maintenance.
SAFETY
● Use extreme caution when the laser beam is
turned on.
● Do not let the beam enter your eye, another
person’s eye or the eye of an animal.
● Be careful no to let the beam on a reective
surface strike your eye.
● Do not allow the laser light beam impinge on any
gas which can explode.
Distance & Spot Size
As the distance (D) from the object increases, the
spot size (S) of the area measured by the unit
becomes larger. The relationship between distance
and spot size for each unit is listed below. The focal
point for each unit is 914mm (36”). The spot sizes
indicate 90% encircled energy.

ENGLISH
ENGLISH
26 27
IR30RL IR30RL
© ELIT AS - 2008 © ELIT AS - 2008
Fig.1
1. SPECIFICATIONS
Temperature range -50 to 650°C(-58°F ~ 1202°F)
Optic D:S 12:1
Display resolution 0.1°C(0.1°F) <1000
1°C >1000
Accuracy for targets:
Assumes ambient operating temperature of 23 to 25°C (73 to 77°F)
-50°C~ 20°C(-58°F~68°F) ±2.5°C(4.5°F)
20°C~300°C(68°F~572°F) ±1.0% ±1.0°C(1.8°F)
300°C~650°C(572°F~1202°F) ±1.5%
Repeatability
-50~20°C(-58~68°F) : ±1.3°C(2.3°F)
20~650°C(68~1202°F): ±0.5% or ±0.5°C(0.9°F)
Response time 150ms
Spectral response 8~14um
Emissivity Digitally adjustable from 0.10 to 1.0
Over range indication LCD will show “----”
Polarity Automatic (no indication for positive polarity);
Minus (-) sign for negative polarity
Diode laser output <1mW,Wavelength 630~670nm,
Class 2 laser product
Operating temp. 0 to 50°C(32 to 122°F)
Storage temp. –10 to 60°C (14 to 140°F)
Relative humidity 10%~90%RH operating,
<80%RH storage
Power supply 9V battery, NEDA 1604A or
IEC 6LR61, or equivalent
Safety “ CE ” Comply with EMC
Note:
● Field of View: Make sure that the target is larger
than the unit’s spot size. The smaller the target,
the closer you should be to it. When accuracy is
critical, make sure the target is at least twice as
large as the spot size.
2. FRONT PANEL DESCRIPTION
. IR sensor
. LCD Display Laser pointer
beam
. up button
. down button

ENGLISH
ENGLISH
28 29
IR30RL IR30RL
© ELIT AS - 2008 © ELIT AS - 2008
. mode button
. Measurement Trigger
. Battery Cover
. Handle Grip
3. INDICATOR
. Data hold
. Laser ” on” symbols
. Lock symbol
. High alarm and low alarm symbol
. °C/°F symbol
. Low power symbols
. Emissivity symbol and value
. Temperature values for the MAX
. Symbols for MAX
. Current temperature value
4. Buttons
. Up button (for EMS,HAL,LAL)
. Down button (for EMS,HAL,LAL)
. MODE button (for cycling through the mode
loop)
Functional Design
1. The switches of °C/°F sat in a cell switching
2. In the measuring time up, down keys to adjust the
Emissivity.
3. IN the hold time, up keys to turn on or off the laser.
Down keys to turn on or off the backlight.
4. To set values for the High Alarm (HAL), Low
Alarm (LAL) and Emissivity (EMS), press the
MODE button until the appropriate code appears
in the display, press the UP and down buttons to
adjust the desired values.
MODE Button Function
Press the mode button also
allows you to access the set
state,Emissivity(EMS),Lock
on/off,HAL on/off, HAL
adjustment LOW on/off,LOW
adjustment,Each time you
press set you advance
through the mode cycle. The
diagram shows the sequence
of functions in the mode cycle.
EMS adjustment. The
Emissivity(EMS) digitally
adjustable from 0.10 to 1.0. LOCK on/off. The
lock mode is particularly useful for continuous
monitoring of temperatures. Press the up
button or down button to turn on or off . Press
the Measurement Trigger to conrm the lock
measurement mode. The IR Thermometer will
continuously display the temperaure until press
again the Measurement Trigger.

ENGLISH
ENGLISH
30 31
IR30RL IR30RL
© ELIT AS - 2008 © ELIT AS - 2008
In lock mode, press the up button or down button
adjustable the Emissivity.HAL (LOW) on/off. Press
the up button or down button to turn on or turn
off. Press the Measurement Trigger to conrm the
High(Low)alarm mode. Hal(LOW) adjustment. The
high(Low) alarm adjustable from
-50 to 650°C(-58°F ~ 1202°F)
Switching °C/°F
Select the temperature units
(°C or °F) using the °C/°F switch ()
Max indicate the max record that
displays between the pressing and
releasing the “ON/OFF” button each
time.
MEASUREMENT OPERATION
Hold the meter by its Handle Grip and point it
toward the surface to be measured.
Pull and hold the Trigger to turn the meter on
and begin testing. The display will light if the
battery is good. Replace the battery if the display
does not light.
Release the Trigger and the HOLD display icon
will appear on the LCD indicating that the reading
is being held. In HOLD status, press the UP
button to turn on or off the laser. And press the
DOWN button to turn on or off the backlight.
 The meter will automatically power down after
approximately 7 seconds after the trigger is
released. (Unless the unit is locked on)
Note: Measurement considerations
Holding the meter by its handle, point the IR Sensor
toward the object whose temperature is to be
measured. The meter automatically compensates
for temperature deviations from ambient
temperature. Keep in mind that it will take up to 30
minutes to adjust to wide ambient temperatures
are to be measured followed by high temperature
measurements, some time (several minutes)
is required after the low (and before the high)
temperature measurements are made.
This is a result of the cooling process, which must
take place for the IR sensor.
5. BATTERY REPLACEMENT
 As battery power is not sufcient, LCD will
display “ ” replacement with one new
battery type 9V is required.
Open battery cover, then take out the battery
from instrument and replace with a new 9-Volt
battery and place the battery cover back.

ENGLISH
ENGLISH
32 33
IR30RL IR30RL
© ELIT AS - 2008 © ELIT AS - 2008
● Reminders
Not recommended for use in measuring shiny
or polished metal surfaces ( stainless steel,
aluminum, etc.). See Emissivity
The unit cannot measure through transparent
surfaces such as glass. It will measure the
surface temperature of the glass instead.
Steam, dust, smoke, etc., Can prevent accurate
measurement by obstructing the unit’s optics.
● Emissivity
Emissivity is a term used to describe the energy-
emitting characteristics of materials.
Most (90% of typical applications) organic
materials and painted or oxidized surfaces
have an emissivity of 0.95 (pre-set in the unit).
Inaccurate readings will result from measuring
shiny or polished metal surfaces. To compensate,
cove the surface to be measured with masking
tape or at black paint. Allow time for the tape
to reach the same temperature as the material
underneath it. Measure the temperature of the
tape or painted surface.
6. NOTES:
● How it Works
Infrared thermometers measure the surface
temperature of an object. The unit’s optics sense
emitted, reected, and transmitted energy, which
is collected and focused onto a detector. The
unit’s electronics translate the information into a
temperature reading, which is display on the unit.
In units with a laser, the laser is used for aiming
purposes only.
● Field of View
Make sure that the target is larger than the unit’s
spot size. The smaller the target, the closer you
should be to it. When accuracy is critical, make
sure the target is at least twice as large as the
spot size.
● Distance & Spot Size
As the distance (D) from the object increases, the
spot size (S) of the area measured by the unit
becomes larger. See: Fig: 1.
● Locating a hot Spot
To nd a hot spot aim the thermometer outside
the area of interest, then scan across with an up
and down motion until you locate hot spot.

SVENSKA
35
IR30RL
© ELIT AS - 2008
ENGLISH
34
IR30RL
© ELIT AS - 2008
Bruksanvisning för infraröd (IR) termometer.
Tack för ert val av beröringsfri termometer.
Denna produkt underlättar arbetet med
temperaturmätning och gör att man kan mäta på
ytor och platser som både är svåra och farliga med
traditionella termometrar, samt att det går fortare.
Möjligheter:
- Snabb mätning.
- Precis beröringsfri mätning.
- Dubbel laser indikering av mätningsområde.
- Modern och robust design.
- Automatisk data hold.
- Valfri mätning i °C eller °F.
- Justerbar reektionsvärde (emissivitet) från 0,10
till 1,0.
- Maximalmätning.
- Bakgrundsbelyst display.
- Automatisk områdesval och displayupplösning 0,1°C.
- Avtreckslås.
- Man kan sätta alarmgränser för höga och låga
mätningsvärden.
Användningsområden:
Matvarubranschen, säkerhets- och
värmeinspektion, plaststöpning, asfaltproduktion/
läggning, torkprocesser för målning och liknande,
uppfödsnäring, industri, elektroinstallation, VVS
och VA branschen, motor, oljeindustri, elektronik,
underhåll, idrott och andra platser som kräver
pålitlig och snabb temperaturmätning
Emissivity Values
Substance Emissivity Substance Emissivity
Asphalt 0,90 - 0,98 Cloth (black) 0,98
Concrete 0,94 Human skin 0,98
Cement 0,96 Lather 0,75 - 0,80
Sand 0,90 Charcoal (powder) 0,96
Earth 0,92 - 0,96 Lacquer (matt) 0,80 - 0,95
Water 0,92 - 0,96 Lacquer (black) 0,97
Ice 0,96 - 0,98 Rubber (black) 0,94
Snow 0,83 Plastic 0,85 - 0,95
Glass 0,90 - 0,95 Timber 0,90
Ceramic 0,90 - 0,94 Paper 0,70 - 0,94
Marble 0,94 Chromium oxides 0,81
Plaster 0,90 - 0,90 Copper oxides 0,78
Mortar 0,89 - 0,91 Iron oxides 0,78 - 0,82
Brick 0,93 - 0,96 Textiles 0,90
7. MAINTENANCE
● Repairs or service are not covered in this manual
and should only be carried out by qualied trained
technician.
● Periodically, wipe the body with a dry cloth. Do not
use abrasives or solvents on this instrument.
● For service, use only manufacturer’s
specied parts.

SVENSKA
SVENSKA
36 37
IR30RL IR30RL
© ELIT AS - 2008 © ELIT AS - 2008
Fig.1
Specikation:
Temperaturområde: -50 till +650°C
Optik D:S: 12:1
Display upplösning: 0,1°C <1000
1,0°C >1000
Noggrannhet:
Vid omgivnings temperatur 23 till 25°C
-50 ~ +20°C ±1,3-2,5°C
+20 ~ +300°C ±0,5-1% ±1°C
+300 ~ +650°C ±0,5-1,5%
Reaktionstid: 150mS.
Spektralrespons: 8-14um.
Emissivitet: digitalt justerbar från 0,10 till 1,0.
Indikering av över område: display kommer visa ”----”.
Säkerhetsvarning
- Var försiktig under mätning med laser på, så att
denna inte pekas i ögonen på personer eller djur.
Låt inte barn leka med produkten.
- Var försiktig så att laser inte reekteres på
reekterande ytor och träffar ditt öga.
- Använd inte instrumentet i gasfyllda omgivningar
då detta kan förorsaka explotion.
Distans och mätningsområde (spot):
Allt efter som distansen (D) ökar från objektet det
ska mätas på, kommer mätningsområdets storlek
(S) bli större. Förhållandet mellan avstånd och
storlek på mätningsområde är visat på guren.
Fokuspunkten för varje enhet är 914mm (36”), och
områdesstorleken indikerer 90% omsluten energi.

SVENSKA
SVENSKA
38 39
IR30RL IR30RL
© ELIT AS - 2008 © ELIT AS - 2008
Polaritet: automatisk, ingen visning av positiv
polaritet, men ”–” tecken framför negativ polaritet.
Diodlaser: utgångseffekt <1mW, böljelängd på
630-670nm, klass 2 laserprodukt.
Omgivningstemperatur under bruk: 0° till +50°C.
Lagringstemperatur: mellan -10 till 60°C.
Relativ fuktighet: 10%-90% RH vid bruk och
max 80%RH vid lagring.
Försyning: 9V batteri, NEDA 1604A eller IEC
6LR61 eller motsvarande.
Märk:
• Mätningsobjektet bör vara större än
mätningsområde. Ju mindre mätningsområdet
är desto närmare måste man mäta. När hög
noggrannhet är kritisk bör mätningsobjektet vara
minst dubbelt så stort som mätningsområdet.
Frontpanel beskrivning:
. IR sensor. Laser diod.
. LCD display.
. Uppknapp.
. Nedknapp.
. Modusknapp.
. Mätningsavtryckare.
. Batteriskydd.
. Handtag.
Indikatordisplay:
. Data hold.
. Laser ”På” symbol.
. Låssymbol.
. Hög- och låg alarm symbol.
. °C/°F symbol.
. Lågt batterinivå symbol.
. Emissivitestssymbol och värde.
. Temperaturvärde för maximal (MAX).
. Symbol for MAX (maximalvärde).
. Nuvarande temperaturvärde (nuvärde).
Knappar:
. Uppknapp (för EMS, HAL, LAL).
. Nedknapp (för EMS, HAL, LAL).
. Modusknapp (MODE), för
genomgång av modus slingan).
Funktionell design.
1. Huvudväljare för bruk av °C eller °F är satt in i
övre del av batterirummet.
2. Enkel justering av emissivitet under mätning vid
bruk av upp- och nedknapparna.
3. Under HOLD perioden kan man slå av eller på
laserindikering med uppknappen.
4. Under HOLD perioden kan man slå av eller på
bakgrundsbelysningen med nedknappen, HOLD
perioden er när man har släppt avtryckaren och
det står HOLD i övre delen av displayen.
