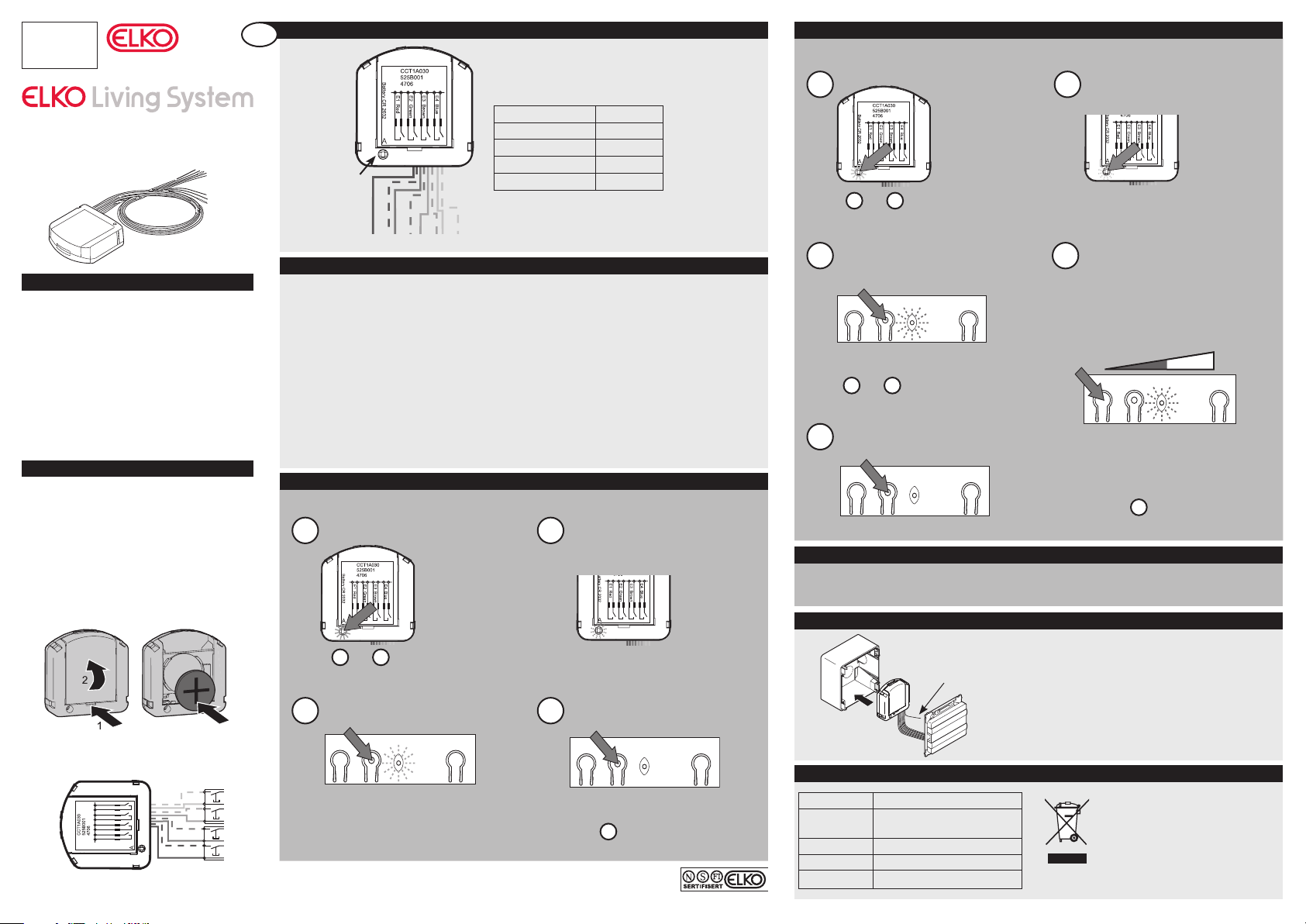

Elko Living System 4706 User manual

Slett all programmering
Hold programmeringsknappen inne i 5 sek. Når lysdioden blinker vekselvis rødt
og grønt slippes knappen og all programmering slettes.
LS Wireless sender til
innbygging (4 input)
Trådløs sender brukes til innbygging i
produkter som skal kunne sende input
til Wireless systemet.
Senderen er batteridrevet og kan
tilkobles opp til fire trykk. Både korte
og lange trykk kan transmitteres (f.eks.
ved lysdemping).
Senderen kan både benyttes til Wireless
frittstående system og til LS Control.
Installasjon
Bruk
Senderen monteres skjult, og tett på
trykkene.
Metalloverflater i nærheten av sende-
ren kan påvirke transmisjonen. Unngå å
installere senderen i metallboks.
Senderen må ikke installeres i boks som
inneholder 230V ledninger.
1. Batteri settes inn.
E4 Blå
E3 Brun
E2 Grøn
E1 Rød
Batteri CR 2032
2. Forbind Controllknappen til input E1, E2,
samt E3, E4; se avsnittet ”Tilkoblinger og
knapper”.
3. Programmer senderen (se avsnitt om
programmering).
Control link
1 2
34
Gjenta 1og 2for hver sender som ønskes medtatt i programmeringen.
Kortslutt kortvarig ledninger til den input,
som skal aktivere Control koblingen
(innen 5 sekunder etter trinn 1).
12
AB
Trykk en gang på programmerings-
knappen A.
Trykk en gang på programmerings-
knappen A.
Lysdioden B blinker rødt.
Lysdioden lyser
rødt.
Lysdioden blinker
rødt.
12
AB
Avslutt programmeringen med et
trykk på programmeringsknappen A.
Alle lysdioder slukkes.
Angre programmering
Angrer du en koblingsopprettelse, innen du har utført trinn 4, må du vente til blinkingen
slutter, og koblingen blir ikke lagret.
Mottaker
Sender
Scenarie link
Trykk 2 ganger på programmeringsknappen.
1 2
Gjenta 1og 2for hver sender som ønskes medtatt i programmeringen.
Kortslutt kortvarig ledninger til det input,
som skal aktivere Scenario koblingen
(innen 5 sekunder etter trinn 1).
3 4
5
Lysdioden lyser
grønt
Lysdioden blinker
grønt.
Mottaker
Sender
12
AB
Trykk en gang på programmer-
ingsknappen A.
Lysdioden Bblinker grønt.
Gjenta 3og 4for hver mottaker som
ønskes tatt med.
Hvis mottakeren har lysdemperfunk-
sjon, kan du stille inn ønsket nivå med
knappene 1eller 2. Hvis mottakeren
har en reléfunksjon, kan du stille inn
ønsket tilstand (tent/slukket) med de
samme knappene.
1 2
A B
Lysdioden Blyser rødt de første 5
sek. så blinker den grønt.
0% 100%
Alle lysdioder Bslukkes.
12
AB
Avslutt med et trykk på knappen A
på bare én av mottakerne.
Senderen kan f. eks. bygges inn i en
ELKO kappe med ELKO bryter. Med
dette kan man benytte en ELKO bry-
ter i en ELKO Wireless installasjon.
Angre programmering
Angrer du en koblingsopprettelse, innen du
har utført trinn 5, må du bare vente i 3
min. (til blinkingen slutter).
Programmering
Eksempel
Tekniske data
Ved programmering bestemmer man hvilke input som skal betjene hvilke pro-
dukter, og hvilken funksjon som skal utføres. Det er to typer programmeringer i
Wireless, Control link og Scenarie link:
Control link brukes til å få Wireless produktene til å utføre enkle gjennomfør-
bare funksjoner der det inngår to trykk: for eksempel PÅ/AV, demp OPP/NED,
Åpne/Lukk solskjerming.
Scenarie links brukes til å fremkalle en tidligere definert belysning (scenario)
med bare et enkelt trykk på en knapp.
Hvis senderen skal benyttes sammen med LS Control, skal den kobles til en LS
Controller. Kobling og programmering gjøres i programmet LS Visual
Tilkoblinger og knapper
Programmerings-
knapp
/ Lysdiode
Til hver input er det 2 ledninger: En ensfar-
get og en vekselvis hvit og farget ledning, i
samme farge som den ensfargede ledningen.
Rød/hvit-rød Input E1
Grønn/hvit-grønn Input E2
Brun/hvit-brun Input E3
Blå/hvit-blå Input E4
Grå (kort) Antenne
Ved programmering av Control kobling hører
E1/ E2 sammen og E3/E4 sammen, og har f.eks.
funksjonen ON/OFF.
Batteri 1. stk. 3V Lithium, CR2032
Batteri levetid 5 - 7 år, avhengig av bruk
(ca. 20 000 betjeninger)
Temperatur -5 °C til +50 °C
Luftfuktighet 20 % – 95% ikke-kondenserende
RF frekvens 868 MHz
Produktet skal kasseres i over-
ensstemmelse med WEEE direk-
tivet om håndtering av elektrisk
og elektronisk utstyr. (Direktiv
2002/96/EC)
Antenne
Art. nr.: 4706
NB 430
Ver. 1.0
2008.12.08
