Elkron FKP500 User manual

1/40 FKP500
DS80KP52-001 LBT80203
Manuale di Installazione Installation Manual Manuel d’Installation Manual de Instalación
FKP500
Pannello di ripetizione e
comando remoto
Remote LCD Annunciator
Panneau de répétition et
commande à distance
Panel de repetición y
comando remoto
I GB F E

2/40 FKP500
INDICE/ CONTENTS/ INDEX
1 NORME GENERALI DI SICUREZZA......................................................................................................4
2 GENERALITA'.........................................................................................................................................4
3 INDICATORI, TASTI E RELE'.................................................................................................................4
3.1 INDICATORI FRONTALI....................................................................................................................................4
3.2 TASTI .................................................................................................................................................................5
3.3 RELE'..................................................................................................................................................................5
4 FUNZIONAMENTO .................................................................................................................................6
4.1 REGOLAZIONE DEL CONTRASTO DEL DISPLAY .........................................................................................6
5 INSTALLAZIONE....................................................................................................................................7
5.1 DESCRIZIONE MORSETTIERA........................................................................................................................8
5.2 COLLEGAMENTI...............................................................................................................................................8
5.2.1 Collegamento punto-punto..........................................................................................................................9
5.2.2 Collegamento multi-punto.........................................................................................................................10
6 INDIRIZZAMENTO................................................................................................................................12
7 CARATTERISTICHE TECNICHE..........................................................................................................12
1 GENERAL SAFETY RULES.................................................................................................................13
2 GENERAL INFORMATION...................................................................................................................13
3 INDICATORS, KEYS AND RELAYS ....................................................................................................13
3.1 FRONT INDICATORS......................................................................................................................................13
3.2 KEYS................................................................................................................................................................14
3.3 RELAYS ...........................................................................................................................................................14
4 OPERATION .........................................................................................................................................15
4.1 ADJUSTING THE DISPLAY CONTRAST........................................................................................................15
5 INSTALLATION ....................................................................................................................................16
5.1 TERMINAL BOARD DESCRIPTION................................................................................................................17
5.2 CONNECTIONS...............................................................................................................................................17
5.2.2 Multi-point connection...............................................................................................................................19
6 ADDRESSING.......................................................................................................................................21
7 TECHNICAL SPECIFICATION .............................................................................................................21
1 NORMES GENERALES DE SÉCURITÉ...............................................................................................22
2 GENERALITES .....................................................................................................................................22
3 INDICATEURS, TOUCHES ET RELAIS...............................................................................................22
3.1 INDICATEURS SUR FACADE.........................................................................................................................22
3.2 TOUCHES........................................................................................................................................................23
3.3 RELAIS.............................................................................................................................................................23

3/40 FKP500
4 FONCTIONNEMENT.............................................................................................................................24
4.1 RÉGLAGE DU CONTRASTE DU DISPLAY....................................................................................................24
5 INSTALLATION ....................................................................................................................................25
5.1 DESCRIPTION PLAQUE A BORNES .............................................................................................................26
5.2 RACCORDEMENTS........................................................................................................................................26
5.2.1 Raccordement point-point.........................................................................................................................27
5.2.2 Raccordement multipoint..........................................................................................................................28
6 ADRESSAGE........................................................................................................................................30
7 CARACTERISTIQUES TECHNIQUES .................................................................................................30
1 NORMAS GENERALES DE SEGURIDAD...........................................................................................31
2 GENERALIDADES................................................................................................................................31
3 LEDS, TECLAS Y RELÉ.......................................................................................................................31
3.1 LEDS FRONTAL..............................................................................................................................................31
3.2 TECLAS............................................................................................................................................................32
3.3 RELÉ................................................................................................................................................................32
4 FUNCIONAMIENTO..............................................................................................................................33
4.1 REGULAZION DEL CONTRASTE DEL DISPLAY ..........................................................................................33
5 INSTALACIÓN ......................................................................................................................................34
5.1 DESCRIPCIÓN BORNES................................................................................................................................35
5.2 CONEXIONADO ..............................................................................................................................................35
5.2.1 Conexión punto-punto...............................................................................................................................36
5.2.2 Conexión multi-punto................................................................................................................................37
6 DIRECCIONAMIENTO..........................................................................................................................39
7 CARÁCTERISTICAS TÉCNICAS.........................................................................................................39

4/40 FKP500
1 NORME GENERALI DI SICUREZZA
1.1 SICUREZZA DELLE PERSONE
Si riportano alcune istruzioni di sicurezza di carattere generale a cui ci si deve assolutamente attenere.
Operazioni di installazione, messa in servizio e manutenzione.
Solo persone qualificate devono operare nell’installazione, nell’eventuale ricerca guasti e, in generale, per
qualunque tipo d’intervento sull’impianto o sul pannello remoto.
Questo personale deve essere in possesso dell’apposita documentazione, in particolare del presente manuale. Per
nessuna ragione l’operatore non qualificato deve intervenire sulla pannello.
1.2 SICUREZZA DEL PRODOTTO
•Il pannello è inteso per interni; non installare il dispositivo all’esterno.
•Non posizionare il pannello in prossimità di liquidi oppure in un ambiente ad umidità eccessiva.
•Non lasciare penetrare del liquido o corpi estranei all’interno del dispositivo.
•Non sottoporre il pannello all’esposizione dei raggi solari oppure in prossimità di fonti di calore.
2 GENERALITA'
La Consolle FKP500 è un pannello remoto per la ripetizione e la visualizzazione di eventi e di comandi da e verso
le centrali di rivelazione incendio della serie Elkron FAP54 . Il pannello è alloggiato in un contenitore per essere
utilizzato sia a tavolo che a parete.
La Consolle FKP500 permette un controllo attivo e costante sullo stato della connessione con la centrale. La serie
di centrali FAP54 consente di gestire fino a 16 pannelli remoti posti ad una distanza massima di 1200m. La
connessione fra la centrale ed i pannelli remoti avviene tramite un collegamento RS485 a 2 fili ed a 9600 Bit/s; la
porta RS485 del pannello è opto-isolata e questo permette l’utilizzo del pannello con alimentazioni diverse da
quelle fornite dalla centrale. Il display retro-illuminato da 40 caratteri per 8 righe riporta l’identica visualizzazione del
display della centrale. Sul pannello sono presenti degli indicatori a led che visualizzano le principali informazioni in
modo cumulativo quali: la presenza dell’alimentazione, l’attivazione del ritardo di allarme, le esclusioni attive, gli
allarmi ed i guasti. Il pannello dispone di una tastiera a membrana retro-illuminata che consente di impartire
comandi alla centrale. Infatti da tastiera è possibile acquisire gli eventi, incrementare i ritardi di allarme, tacitare o
riarmare le sirene, eseguire il reset globale e controllare il funzionamento degli indicatori presenti sul pannello. Un
buzzer, interno al pannello, segnala le condizioni di guasto e di allarme riscontrate dalla centrale. La Consolle
FKP500 può essere direttamente alimentata dalla centrale oppure può essere alimentata localmente da apposito
alimentatore.
3 INDICATORI, TASTI E RELE'
3.1 INDICATORI FRONTALI
Indicatore Descrizione
Allarme Indicatore led rosso, quando acceso è presente una condizione di allarme sulla centrale.
Guasto Indicatore led giallo, quando acceso è presente una condizione di guasto sulla centrale.
Escluso Indicatore led giallo, quando acceso è presente un’esclusione sulla centrale.
Sirena Esclusa Indicatore led giallo, quando acceso indica che sulla centrale la sirena è esclusa.
Aumenta Ritardo Indicatore led giallo, quando acceso indica che il ritardo di allarme è stato incrementato
localmente.
ON Indicatore led verde, quando acceso indica la presenza dell’alimentazione.

5/40 FKP500
3.2 TASTI
Tasto Descrizione
<, > Selezione del tipo di evento visualizzato a display.
∨, ∧Rotazione dei messaggi visualizzati a display.
RIAVVIO Tasto di riavvio della centrale (reset globale). Soggetto ad abilitazione tramite chiave
meccanica.
VERIFICA LAMPADE Tasto per la verifica degli indicatori luminosi. Comporta l’accensione degli indicatori per 5
secondi.
RIARMA SIRENE Tasto per riattivare le sirene se in precedenza sono state tacitate quando è presente una
condizione di allarme. Soggetto ad abilitazione tramite chiave meccanica.
TACITAZ. SIRENE Tasto per tacitare le sirene quando è presente una condizione di allarme. Soggetto ad
abilitazione tramite chiave meccanica.
AUMENTA RITARDO Tasto per incrementare il ritardo di allarme quando è presente una condizione di allarme
temporizzata. Soggetto ad abilitazione tramite chiave meccanica.
ACQUISIZIONE Tasto per acquisire un evento. L’acquisizione di un evento comporta la tacitazione dei
cicalini del pannello e della centrale
)Sul frontale della Consolle FKP500 è presente una chiave meccanica che permette di disabilitare la tastiera in
modo da evitare utilizzi impropri. Per disabilitare la tastiera posizionare la chiave meccanica su OFF mentre per
abilitarla posizionarla su ON.
)La tastiera è attiva solo dopo aver programmato in centrale, la presenza del pannello remoto. Quando il
pannello è riconosciuto dalla centrale e questa ne controlla la presenza, sul display in alto a sinistra compaiono
alternativamente i caratteri “*” e “-“.
Per ulteriori informazioni riferirsi al manuale di programmazione della centrale.
3.3 RELE'
Nella Consolle FKP500 è presente un relè che è pilotato direttamente dalla centrale. Quando la centrale passa in
condizione di allarme 2, il relè è attivato mentre quando la centrale ritorna allo stato di normale funzionamento, il
relè è rilasciato.

6/40 FKP500
Consolle ID 10
PROGRAMMAZIONE REMOTA ATTIVA
Consolle ID 10
*** ANOMALIA *** MANCANZA COMUNICAZIONE
**** FAULT ***** COMMUNICATION FAILURE
**** FALHA ***** AUSENCIA COMUNICACAO
4 FUNZIONAMENTO
In condizioni di normale funzionamento, sul display appaiono le stesse informazione che vengono visualizzate sulla
centrale; nella prima riga del display sono invece visualizzate le informazioni tipiche della Consolle FKP500 quali
l’indirizzo e il carattere di controllo della chiamata da parte della centrale.
Quando è interrotta la comunicazione dati fra la centrale ed il pannello remoto, sul display appare il seguente
messaggio ed il buzzer è attivato. Per tacitare il buzzer localmente premere il tasto ACQUISIZIONE.
Quando la centrale è in fase di programmazione, sul display del pannello remoto verranno visualizzate le seguenti
informazioni.
4.1 REGOLAZIONE DEL CONTRASTO DEL DISPLAY
E’ possibile regolare il contrasto del display operando nel seguente modo
•A pannello alimentato, premere contemporaneamente i tasti VERIFICA LAMPADE e <.
•Successivamente apparirà sul display l’indicazione della barra di regolazione del contrasto e la temperatura
ambiente.
•Per aumentare il contrasto premere insieme i tasti VERIFICA LAMPADE e ∧.
•Per diminuire il contrasto premere insieme i tasti VERIFICA LAMPADE e ∨.
•Per uscire dal menù di regolazione premere contemporaneamente i tasti VERIFICA LAMPADE e >.
)Lo spegnimento del pannello comporta la perdita della regolazione del contrasto.
Consolle ID 10
IMPIANTO ANTINCENDIO
19/06/08 11:50
Indirizzo pannello
Centrale Master

7/40 FKP500
5 INSTALLAZIONE
Il pannello remoto può essere installato sia a parete che su piano orizzontale (tavolo). Per aprire la Consolle
FKP500 svitare le 4 viti laterali sul lato destro e rimuovere il profilo plastico di chiusura; successivamente estrarre
la scheda completa del supporto tastiera dal profilato in alluminio. Sul fondo del profilato di alluminio sono presenti
3 fori che consentono il fissaggio a parete; il pannello dispone di due ingressi coperti da passacavo per il
passaggio dei cavi all’interno del contenitore.
OFF ON
Reset Verifica
Lampade Riarmo Sirena Tacitazione Sirena Aumento Ritardo
Allarme Guasto Escluso Sirena Esclusa Aumento Ritardo
OFF ON
Reset Verifica
Lampade Riarmo
Sirena Tacitazione Sirena Aumento
Ritardo
Allarme Guasto Escluso Sirena Esclusa Aumento Ritardo ON

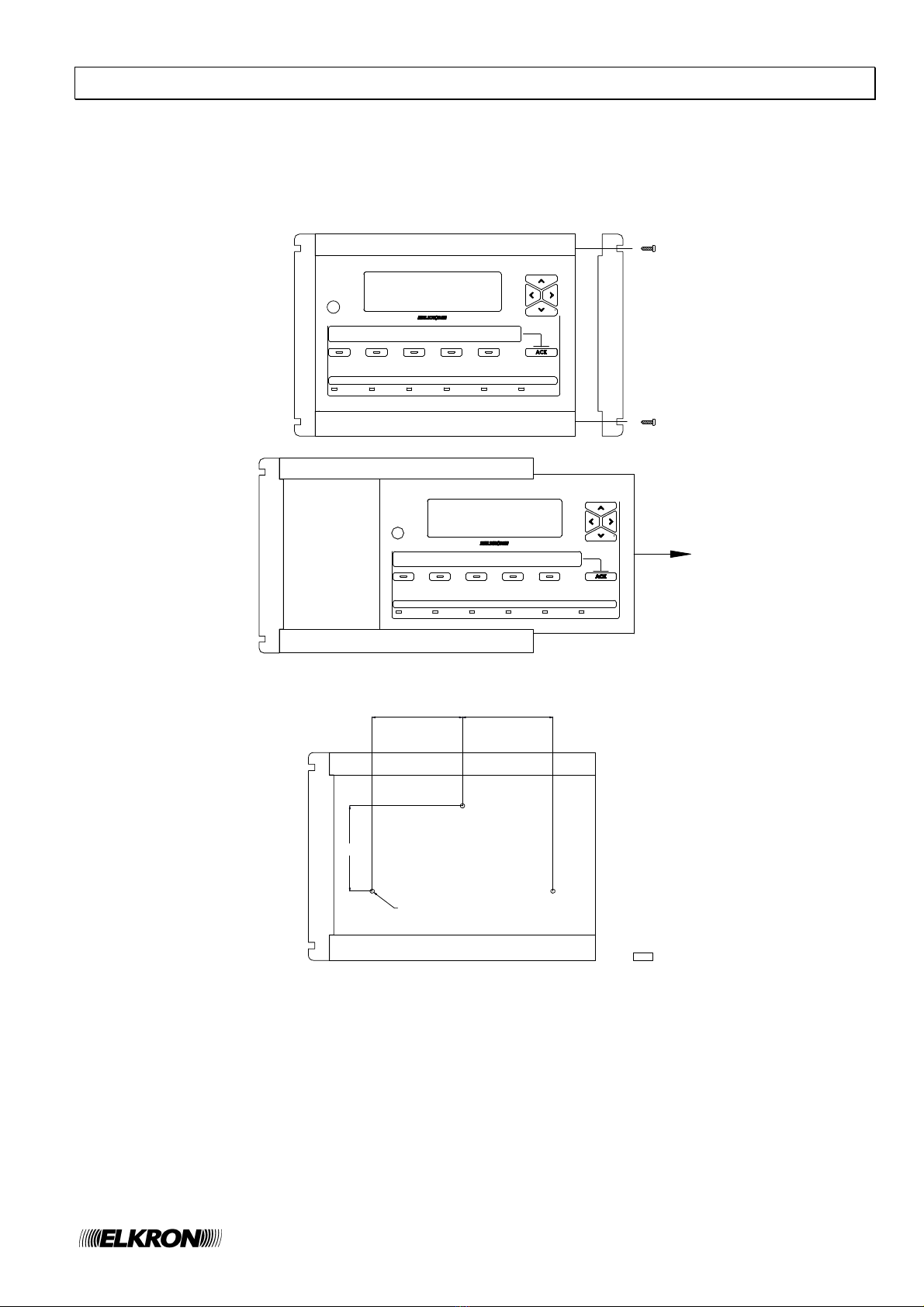

Fig. 1 – Apertura del contenitore
80.0mm
[3.15in]
85.0mm
[3.35in]
Ø4.0mm
[Ø0.16in]
85.0mm
[3.35in]
000046
Fig. 2 – Dima di foratura per fissaggio

8/40 FKP500
5.1 DESCRIZIONE MORSETTIERA
16151413 12 1110 9 8 7654321
000143
Fig. 3 - Vista della morsettiera
Morsetto Funzione Descrizione
1 GND Terra di protezione
2 0 V Ingresso negativo alimentazione
3 0 V Uscita negativo alimentazione
4 27 V Ingresso positivo alimentazione
5 27 V Uscita positivo alimentazione
6 Libero
7 Libero
8 RS485 +A Ingresso positivo trasmissione RS485
9 RS485 -B Ingresso negativo trasmissione RS485
10 Libero
11 Libero
12 RS485+A Uscita positivo trasmissione RS485
13 RS485 -B Uscita negativo trasmissione RS485
14 C Contatto comune relè
15 NA Contatto normalmente aperto relè
16 NC Contatto normalmente chiuso relè
5.2 COLLEGAMENTI
Il collegamento dati fra la centrale e Consolle FKP500 non devono superare la lunghezza massima di 1200m. Si
consiglia l’utilizzo di un cavo 2x0.75 mm2schermato per il collegamento dati mentre per l’alimentazione un cavo da
2x1mm2.

9/40 FKP500

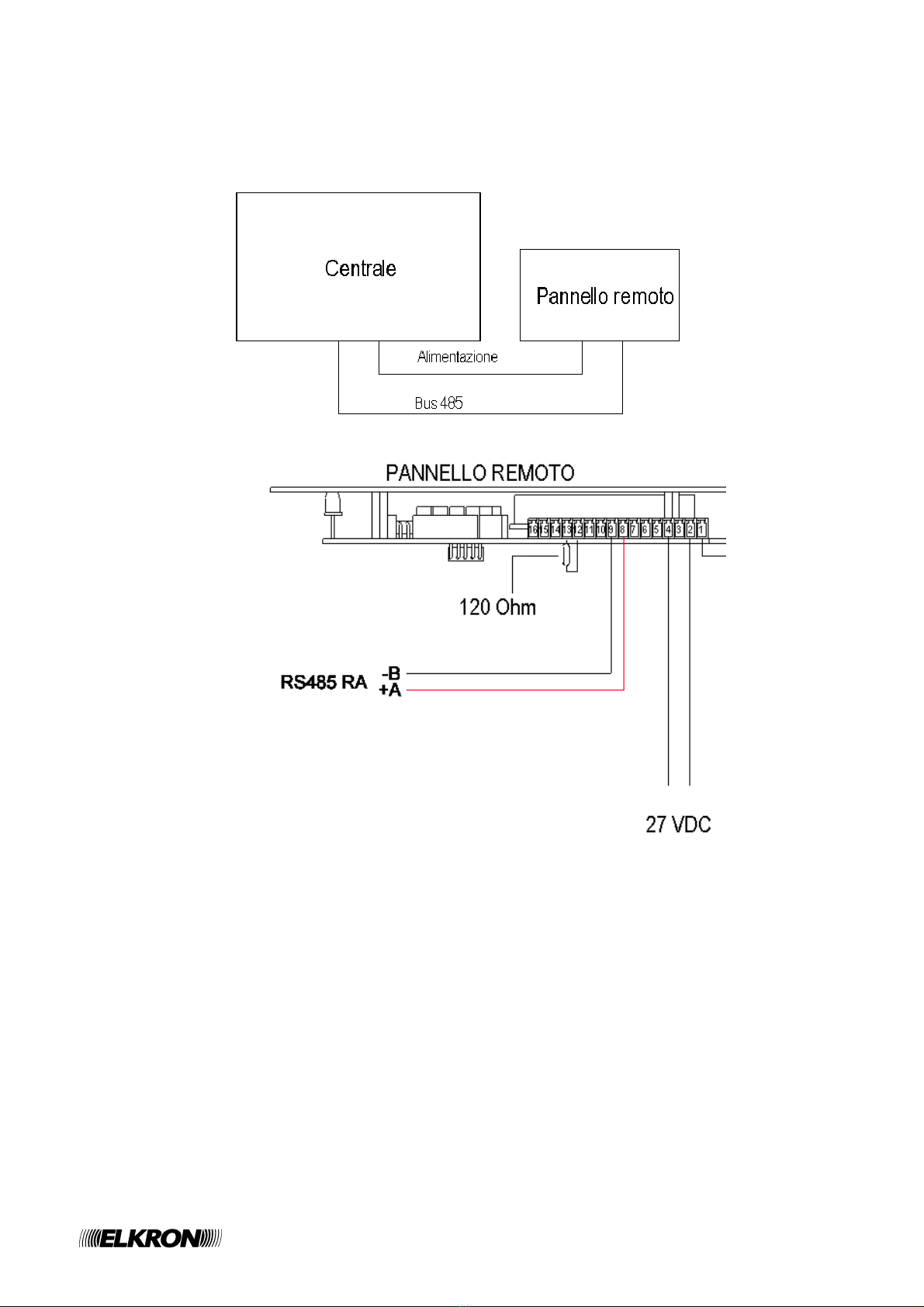

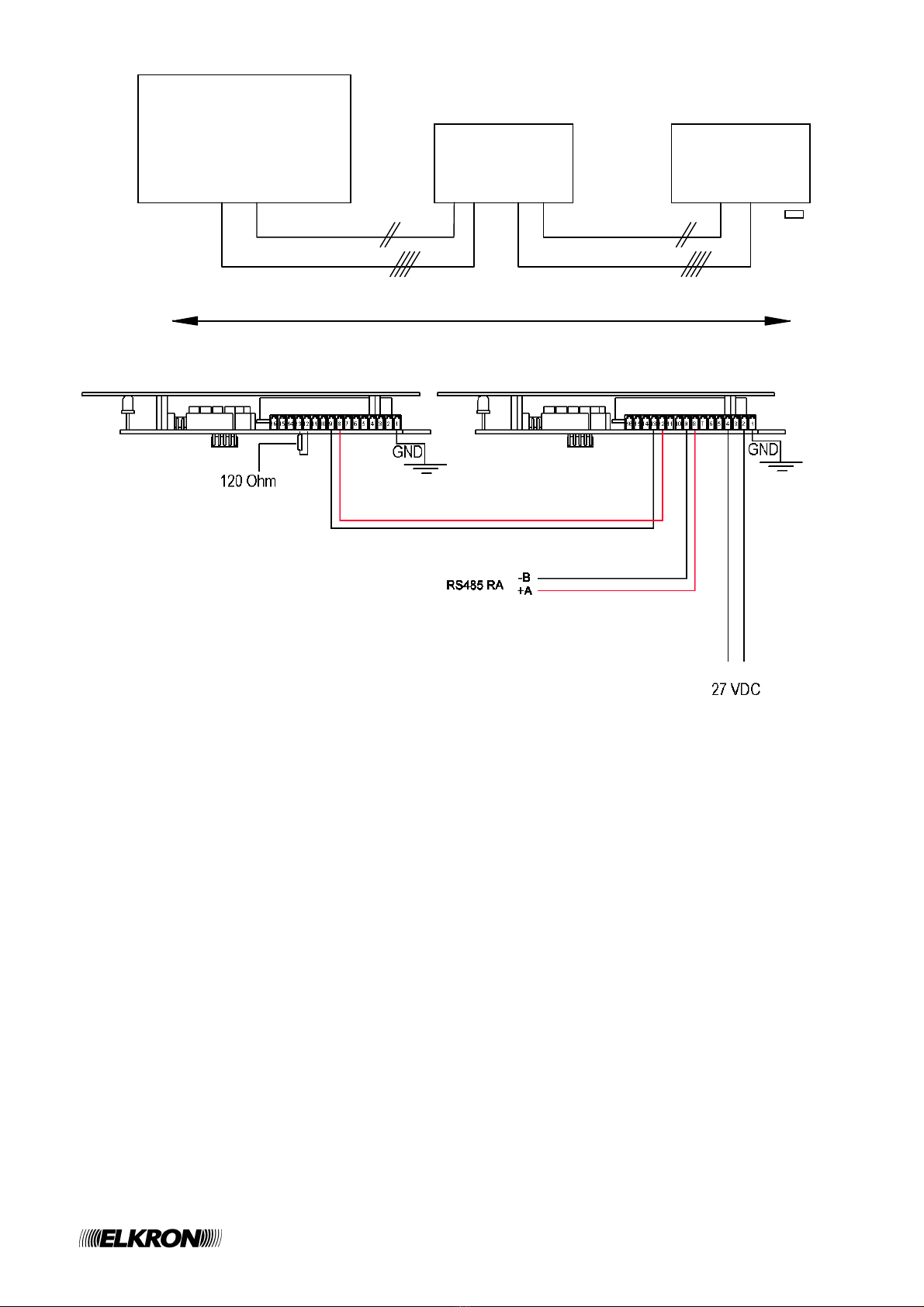

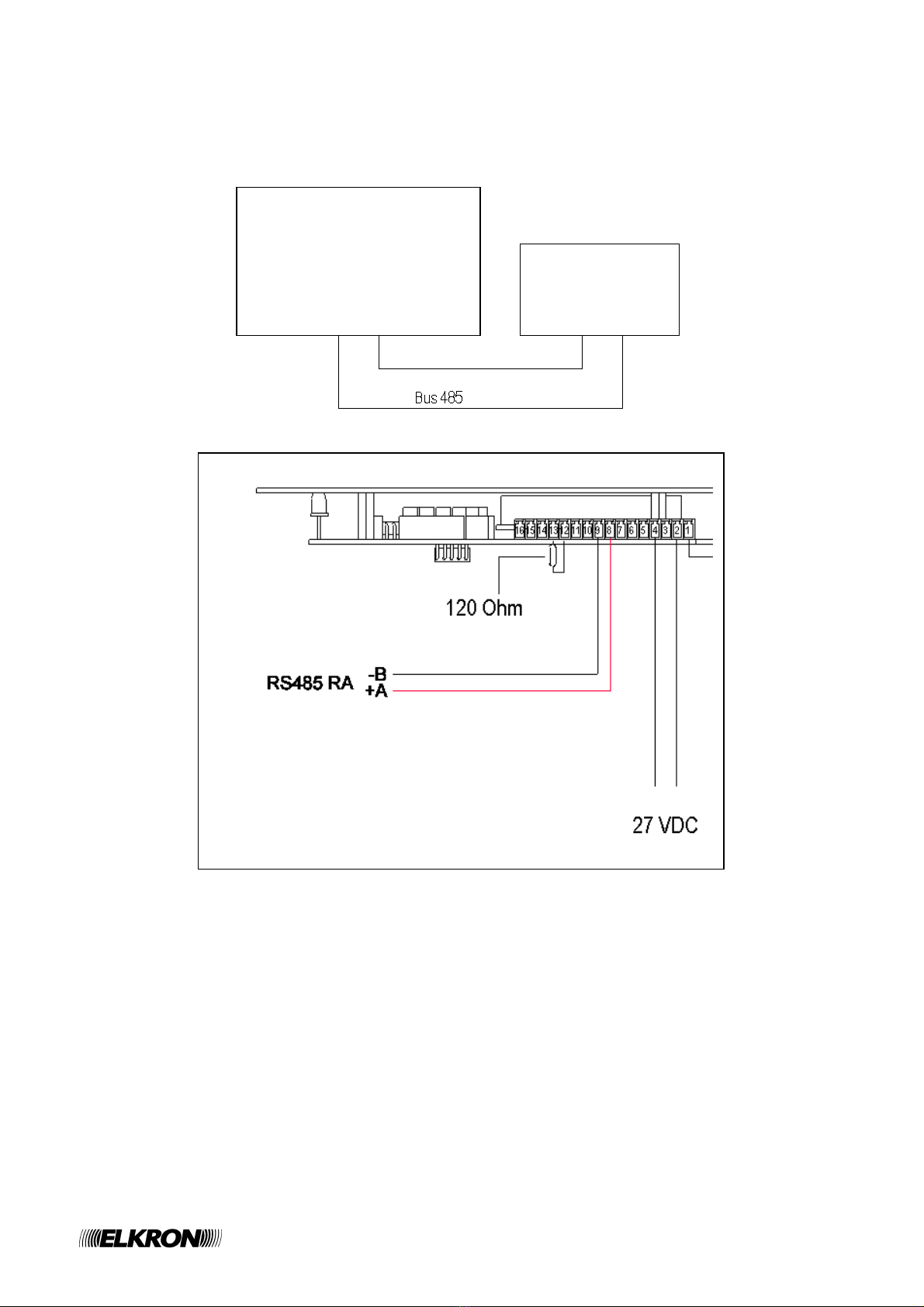

5.2.1 Collegamento punto-punto
Per il collegamento punto-punto fra una sola Consolle FKP500 e la centrale, eseguire le connessioni come
riportato in Fig. 4. I resistori di fine linea del canale dati RS485 devono essere abilitati sia sulla centrale che sul
pannello remoto.
Fig. 4 – Collegamento punto-punto

10/40 FKP500
5.2.2 Collegamento multi-punto
Per il collegamento multi-punto fra più unità Consolle FKP500 e la centrale, eseguire le connessioni come riportato
in Fig. 5 o in Fig. 6 in base alla tipologia dell’impianto. Per una corretta configurazione solo le unità agli estremi del
collegamento dovranno avere abilitate le resistenza di fine linea del canale dati RS485, indipendentemente che
siano pannelli remoti. o centrale
000201
Alimentazione Alimentazione
Bus 485 Bus 485
Lunghezza Max 1200m
Pannello remotoPannello remoto Centrale
Fig. 5 – Collegamento multi-punto; pannelli remoti all’estremità della connessione, in questo caso deve essere
rimosso il jumper JP2 “RA” sulla scheda interfaccia RS232-485 montata a bordo centrale.

11/40 FKP500
Fig. 6 – Collegamento multi-punto; centrale ad una estremità della connessione

12/40 FKP500
6 INDIRIZZAMENTO
Sul lato sinistro della scheda della Consolle FKP500 sono presenti 5 ponticelli che consentono di impostare
l’indirizzo del pannello. Posizionare i ponticelli in base all’indirizzo desiderato; questa operazione deve essere
eseguita con il pannello non alimentato.
Fig. 7 – Selezione dell’indirizzo tramite i ponticelli
7 CARATTERISTICHE TECNICHE
Tensione di alimentazione:.........................................17 ÷30Vdc
Assorbimento tipico: ...................................................70mA @ 25Vdc
Assorbimento massimo: .............................................200mA @25Vdc
Comunicazione:..........................................................RS485 a 2 fili, optoisolata, 9600 Bit/s
Relè:............................................................................1A @ 30Vdc, carico resistivo
Temperatura di funzionamento:..................................-5 ÷50 °C
Umidità relativa:..........................................................95% non condensante
Grado di protezione:...................................................IP43
Dimensioni (LxAxP):...................................................290x195x50 mm
1
5
9
13
17
21
25
29
2
6
10
14
18
22
26
30
3
7
11
15
19
23
27
31
4
8
12
16
20
24
28
32

13/40 FKP500
1 GENERAL SAFETY RULES
1.1 SAFETY OF INDIVIDUALS
The general safety instructions listed below must be scrupulously followed.
Installation, commissioning and maintenance operations.
Only trained individuals are allowed to work on the installation, troubleshooting and, in general, for any other type
of intervention on the system or remote panel.
This personnel must possess the specific documentation, in particular this manual.
Untrained operators must not work on the panel for any reason.
1.2 SAFETY OF THE PRODUCT
•The panel is designed for indoor use, do not install the device outdoors.
•Do not position the panel near liquids or in excessively humid /damp areas.
•Do not let liquid or other foreign substances get inside the device.
•Do not expose the panel to direct sunlight or place it near sources of heat.
2 GENERAL INFORMATION
FKP500 Consolle is a remote panel to repeat and show events and commands from and to the fire detection
control panels of series Elkron FAP54.
The panel is housed in a container to be used as both a desk panel and a wall panel.
FKP500 Consolle allows active and constant control over the status of the connection to control panel.
The series of control panels FAP54 allows to manage up to 16 remote panels placed at a maximum distance of
1200m.
The connection between control panel and remote panels is through connection RS485 with 2 wires and 9600
Bit/s; port RS485 of the panel is optically isolated, so the panel can be used with power supplies other than
provided by control panel.
Back-lit display with 40-character 8 lines is identical to control panel display. On the panel there are present a
number of led indicators showing, in a cumulative way, main information such as: power supply present, alarm
delay activation, active exclusions, alarms and failures. The panel has available a keypad with a back-lit membrane
which allows to give commands to control panel, because from the keypad it is possible to acquire events,
increment alarm delays, silence or rearm sirens, perform global resetting operation and control the operation of the
indicators that are present on the panel.
A buzzer inside the panel warns about failure and alarm conditions found by control panel.
FKP500 Consolle can be powered up either directly by control panel or locally by proper power supply.
3 INDICATORS, KEYS AND RELAYS
3.1 FRONT INDICATORS
Indicator Description
Alarm Red LED indicator; when it is on an alarm condition is present on the control panel.
Fault Yellow LED indicator; when it is on a fault condition is present on the control panel.
Excluded Yellow LED indicator; when it is on an exclusion is present on the control panel.
Excluded siren Yellow LED indicator; when it is on it indicates that the siren is excluded on the control panel.
Increase delay Yellow LED indicator; when it is on it indicates that the alarm delay has been increased locally.
ON Green LED indicator; when it is on it indicates that the power is on.

14/40 FKP500
3.2 KEYS
Keys Description
<, > Selection of the event type shown on the display.
∨, ∧Rotation of messages shown on the display.
RESET Control panel reset key (general reset). Enabled via a mechanical key.
TEST LAMP Key to test the lit indicators. It lights the indicators for 5 seconds.
REARM SIREN Key for resetting the sirens if they were previously shut off when an alarm condition was
present. Enabled via a mechanical key.
SILENCE SIREN Key for silencing sirens when an alarm condition is present. Enabled via a mechanical
key.
INCREASE DELAY Key for increasing alarm delay when a timed alarm condition is present. Enabled via a
mechanical key.
ACKNOWLEDGE Key for acquiring an event. Acquisition of an event requires silencing the panel and
control panel buzzers.
)On the front end of FKP500 Consolle a mechanical key is present allowing to disable the keypad in order to
prevent improper use.
To disable the keypad, place the mechanical key to OFF; to enable it, place it to ON.
)The keypad is only active after programming the presence of remote panel at control panel.
When the panel is acknowledged by control panel, and control panel checks for the panel to be present, on the top
of the display, at the left, characters “*” and “-“ appear in turn.
For further information, refer to control panel programming manual.
3.3 RELAYS
FKP500 Consolle has a relay which is directly piloted by the control panel.
When the control panel goes into alarm condition 2, the relay is activated, instead when the control panel returns to
normal operating conditions the relay is released.

15/40 FKP500
Consolle ID 10
REMOTE PROGRAMMING ENABLED
Consolle ID 10
*** ANOMALIA *** MANCANZA COMUNICAZIONE
**** FAULT ***** COMMUNICATION FAILURE
**** FALHA ***** AUSENCIA COMUNICACAO
4 OPERATION
In normal operation conditions, the same information appears on the display as on control panel; on the first line of
the display, there is shown information typical of FKP500 Consolle such as the address and control character of
call from control panel.
When data communication between control panel and remote panel is interrupted, following massage appears on
the display and the buzzer is activated. To locally silence the buzzer, press key ACQUIRE.
When control panel is being programmed, following information will be shown on remote panel display.
4.1 ADJUSTING THE DISPLAY CONTRAST
The display contrast can be adjusted as follows:
•With the panel turned on, press the TEST LAMP and <keys at the same time.
•The contrast adjustment bar and ambient temperature will appear on the display.
•To increase the contrast, press the TEST LAMP and ∧keys at the same time.
•To decrease the contrast, press the TEST LAMP and ∨keys at the same time.
•To exit the adjustment menu, press the TEST LAMP and >keys at the same time.
)The contrast adjustment value is lost when the panel is turned off.
Consolle ID 10
FIRE PREVENTION SYSTEM
19/06/08 11:50
Panel address
Master Control Panel

16/40 FKP500
5 INSTALLATION
Remote panel can be installed both as a wall panel or on a horizontal plane (desk).
To open FKP500 Consolle, unscrew the 4 side screws on the right side and remove closing plastic profile; then
take the board complete with keypad support out of aluminium section.
On the bottom of aluminium section, 3 holes are present enabling wall fixing; the panel has available two entries
covered by cable tray for laying cables through the interior of the container.
OFF ON
Reset Verifica
Lampade Riarmo Sirena Tacitazione Sirena Aumento Ritardo
Allarme Guasto Escluso Sirena Esclusa Aumento Ritardo
OFF ON
Reset Verifica
Lampade Riarmo
Sirena Tacitazione Sirena Aumento
Ritardo
Allarme Guasto Escluso Sirena Esclusa Aumento Ritardo ON
Fig. 1 – Opening the housing
80.0mm
[3.15in]
85.0mm
[3.35in]
Ø4.0mm
[Ø0.16in]
85.0mm
[3.35in]
000046
Fig. 2 – Drilling template for mounting

17/40 FKP500
5.1 TERMINAL BOARD DESCRIPTION
16151413 12 1110 9 8 7654321
000143
Fig. 3 – View of terminal board
Terminal Function Description
1 GND Ground Earth
2 0 V Negative Power supply input
3 0 V Negative Power supply output
4 27 V Positive Power supply input
5 27 V Positive Power supply output
6 Free
7 Free
8 RS485 +A RS485 transmission positive input
9 RS485 –B RS485 transmission negative input
10 Free
11 Free
12 RS485+A RS485 transmission positive output
13 RS485 –B RS485 transmission negative output
14 C Form C Relay common contact
15 NO Form C Relay normally Open contact
16 NC Form C Relay normally Closed contact
5.2 CONNECTIONS
The maximum cable length between the control panel and FKP500 Consolle must not exceed 1200m.
A 2x0.75 mm2shielded cable for data link and a 2x1 mm2cable for the power supply should be used.

18/40 FKP500
5.2.1 Point-to-Point Connection
For point-to-point connection between one FKP500 Consolle only and control panel, execute connections as
shown in Fig. 4. End of line resistors of data channel RS485 must be enabled both on control panel and remote
panel.
Fig. 4 – Point-to-point connection
Control Panel Remote Panel
Power su
pp
l
y
REMOTE PANEL

19/40 FKP500
5.2.2 Multi-point connection
For multi-point connection between more FKP500 Consolle units and control panel, execute connections as shown
in either Fig. 4 or Fig. 6 based on system typology.
For correct configuration, only the units at the ends of the connection shall have enabled the end of line resistors of
data channel RS485, whether panels are remote or control panels.
000201
Power supply Power supply
Bus 485 Bus 485
Max Length 1200m
Remote panel Remote panel Control
l

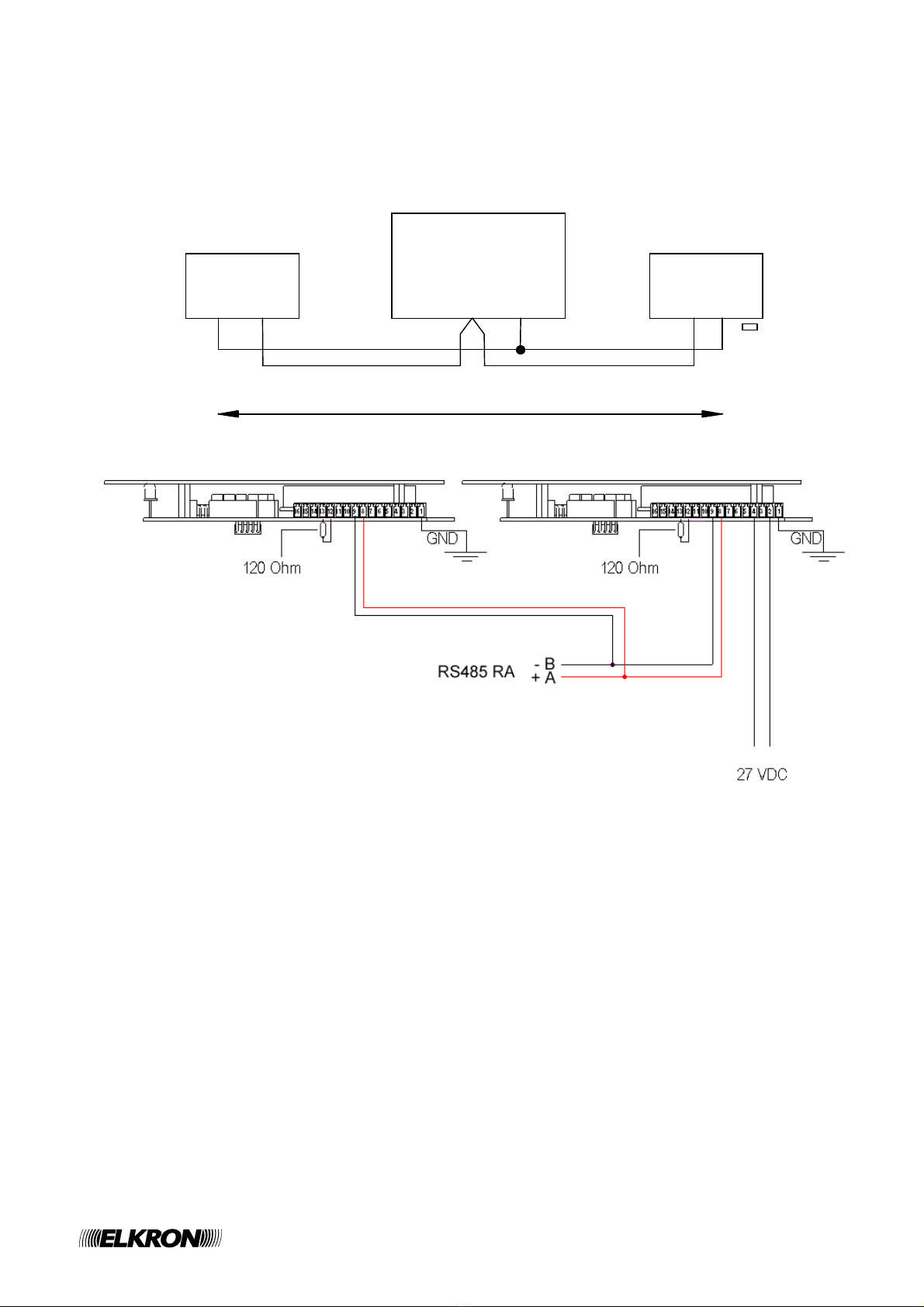

Fig. 5 – Multi-point connection: remote panels are at the end of the connection; in this case there must be
removed jumper JP2 “RA” on interface board RS232-485 mounted aboard control panel.
Control Panel

20/40 FKP500
000200
Max Length 1200m
Power supply Power supply
Bus 485 Bus 485
Remote panel Remote panel
Control
panel
Fig. 6 – Multi-point connection; control panel at one end of the connection
Control Panel
Remote Panel Remote Panel
