Emax 9224 User manual

Read the instructions before using this appliance.

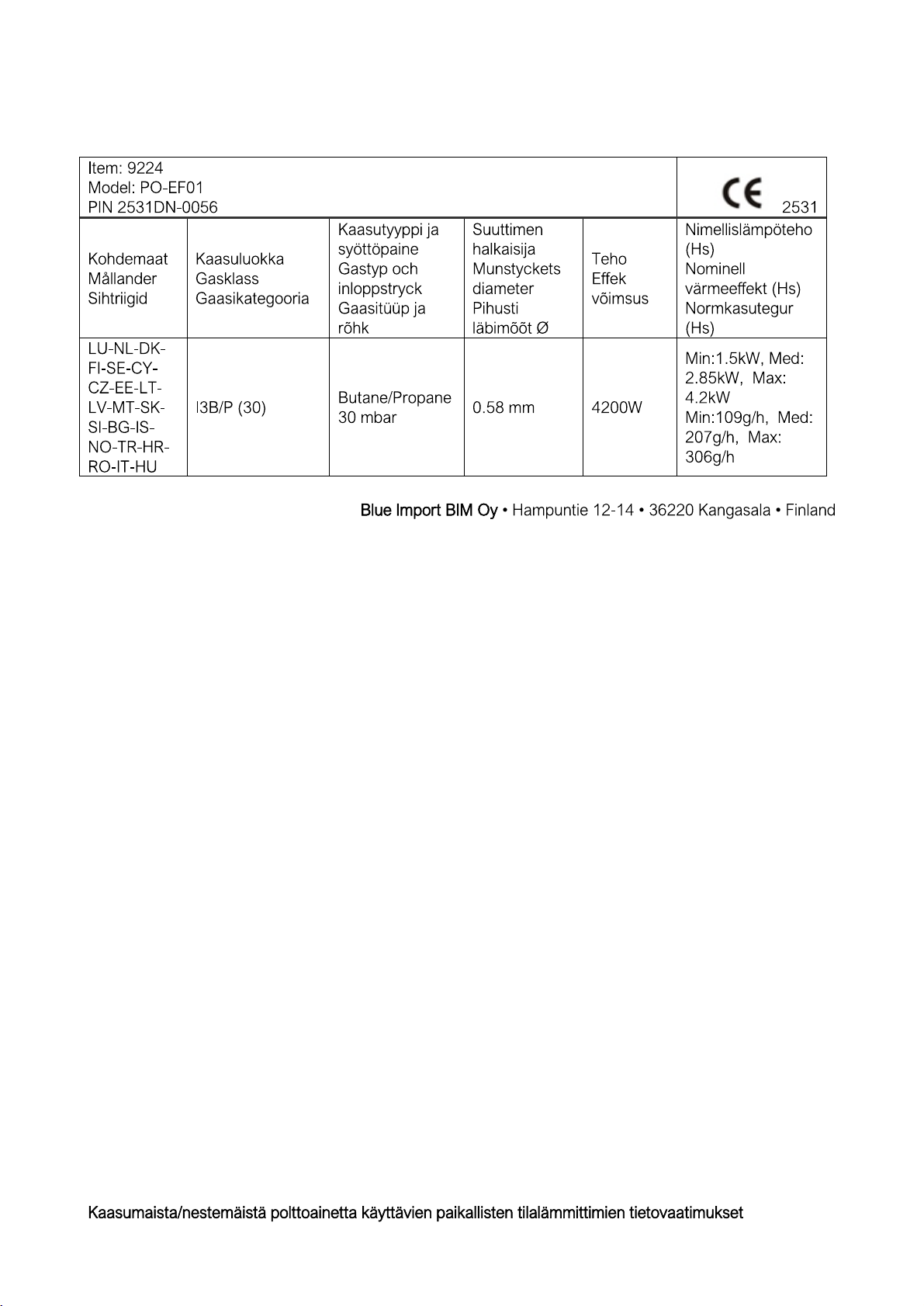

Nominal heat input: 4.2kW,Middle heat input: 2.85kW,minimum Heat input:1.5kW
28-30mbar
G30, G31 and their mixture
Gategory: I3B/P(30)
Country of Destination: LU,NL,DK,FI,SE,CY,CZ,EE,LT, MT,SK,SI,BG,IS,NO,HR,RO,IT,HU,LV, BE,GB,FR
Injector size: 0.58mm
ODS injector size: 0.19mm
Minimum ventilation size for living rooms : 84m³,minimum ventilation size for other rooms: 42m³.
The recommended room volume should not be less than 15m³.Minimum ventilation surface: 10500mm².
A minimum of 5000mm² equally divided between high and low level.
This appliance shall not be used in high rise flats, in basements, bathrooms or bedrooms.
The guard on this appliance is to prevent risk of fire or injury from burns and no part of it
should be permanently removed.
IT DOES NOT GIVE FULL PROTECTION FOR YOUNG CHILDREN OR THE INFIRM.
This appliance requires a hose and regulator, check with your gas supplier.
Use only in a well ventilated area.
Do not use in leisure vehicles such as caravans and auto caravans.
9224

turn off the gas cylinder valve
Press the control knob to the ignition position.
Turning off the appliance from the container by means of the LPG container isolating valve.
press the ignitor
button for several times.
Push the control knob
control knob
control knob
control knob
control knob
control knob
control knob
control knob
Before connecting the regulator to the gas cylinder, check whether there is a
rubber washer on the regulator, and the washer must be in good condition.
Install the regulator to the gas cylinder.
Warning: check the leakage of each connection with soapy water before operation.
Do not use the flame to check the leakage.
Do not twist the flexible tube or the hose. Replace the hose
according to the national requirement and their valid date.
This appliance requires a hose and a regulator, check with your gas
supplier for the correct type. Gas hose should be certified according
to applicable EN-standard(Recommend 50cm) . Gas regulator
should be certified according to En16129 (flow rate max.1.5kg/h).
(Note: when lighting a new heater for the first time, it might be necessary to hold the control knob down
for longer time in order to allow gas to flow to the pilot.)

Clean & maintenance
Turn off the cylinder valve fully and allow the heater to fully cool before removing and
replacing the cylinder. Do not attempt to remove the regulator while the heater is still running.
It must be out of any flammable or ignition source when you change the gas cylinder.

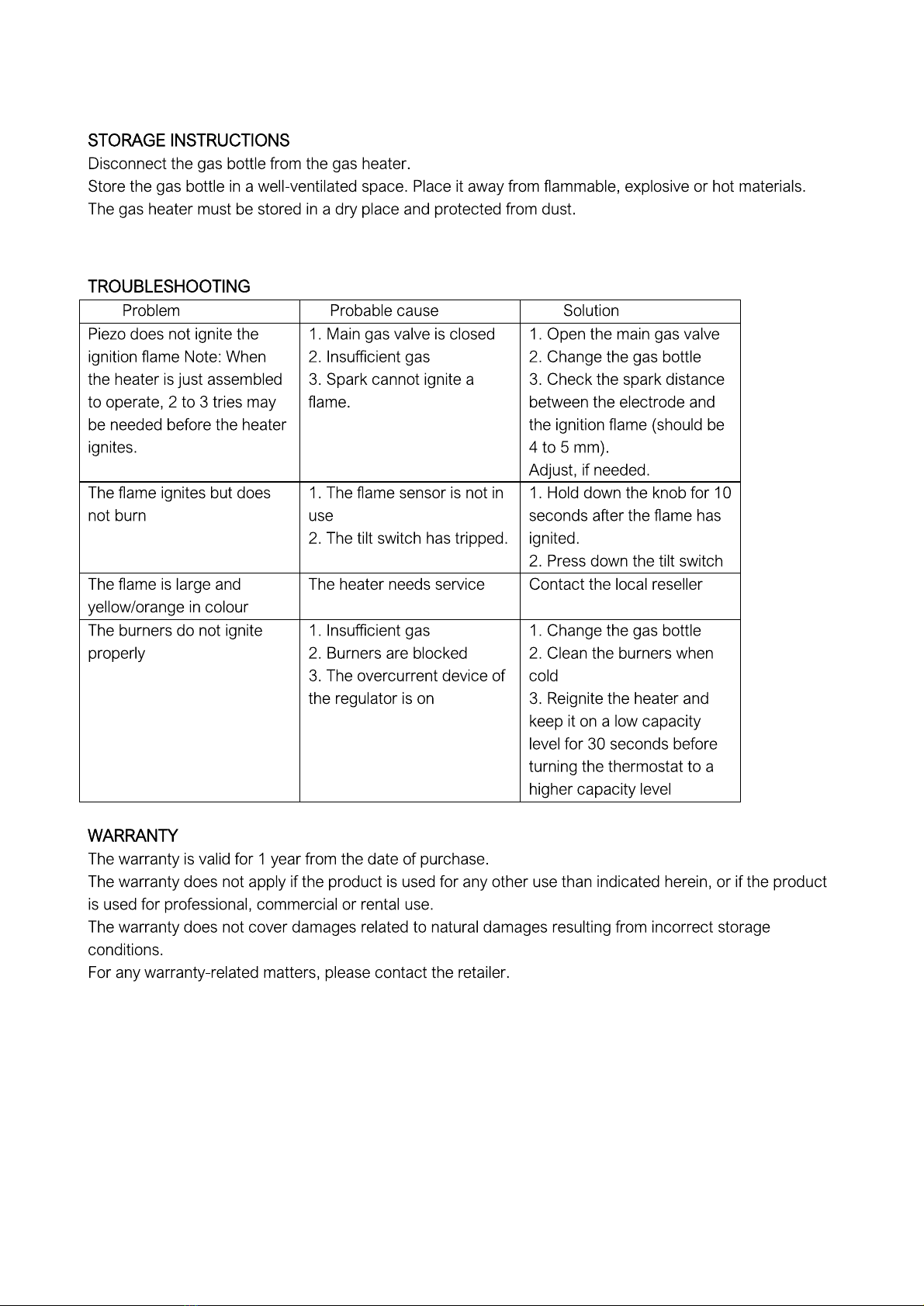

When the heater is not in use, we recommend that it is covered, or kept in its carton to minimise
the accumulation of dirt that may occur.

KAASUL
Ä
MMITIN
TUOTENUMERO 9224
Käyttöohjeet
LUE KÄYTTÖOHJEET ENNEN KÄYTTÖÄ!
Lue ohjeet ennen laitteen käyttämistä.
Ohjeiden noudattaminen vähentää loukkaantumisvaaraa.
Yli 8-vuotiaat lapset ja henkilöt, joilla on fyysisiä, psyykkisiä tai aisteihin liittyviä rajoituksia, sekä kokemattomat
henkilöt, saavat käyttää laitetta vain valvottaessa tai jos he ovat saaneet asianmukaisen koulutuksen tuotteen
turvallisesta käytöstä ja he ymmärtävät laitteen käyttöön liittyvät vaarat.
Säilytä käyttöohjeet tulevaa tarvetta varten.
Tuote on tarkoitettu vain sisätilojen lämmittämiseen.
Tuote ei sovellu ensisijaiseksi lämmönlähteeksi.
Käytä vain tiloissa, joissa on hyvä ilmanvaihto.
Lämmitin tarvitsee raitista ilmaa, jotta kaasu palaisi asianmukaisesti.
Kaasusäiliötä ei saa laittaa laitteen sisään.
Tätä laitetta ei saa käyttää korkeissa kerrostaloissa, kellareissa, kylpyhuoneissa tai makuuhuoneissa.
Tämän laitteen päällä oleva suojus estää tulipalot ja palovammat, eikä mitään osaa siitä saa poistaa pysyvästi.
LÄMMITIN EI OLE TÄYSIN TURVALLINEN LAPSILLE TAI RAIHNAISILLE.
Tämä laite vaatii letkun ja säätimen, tarkista kaasuntoimittajaltasi.
Käytä vain hyvin tuulettuvissa tiloissa.
Älä käytä vapaa-ajan ajoneuvoissa, kuten asuntovaunuissa tai matkailuautoissa.

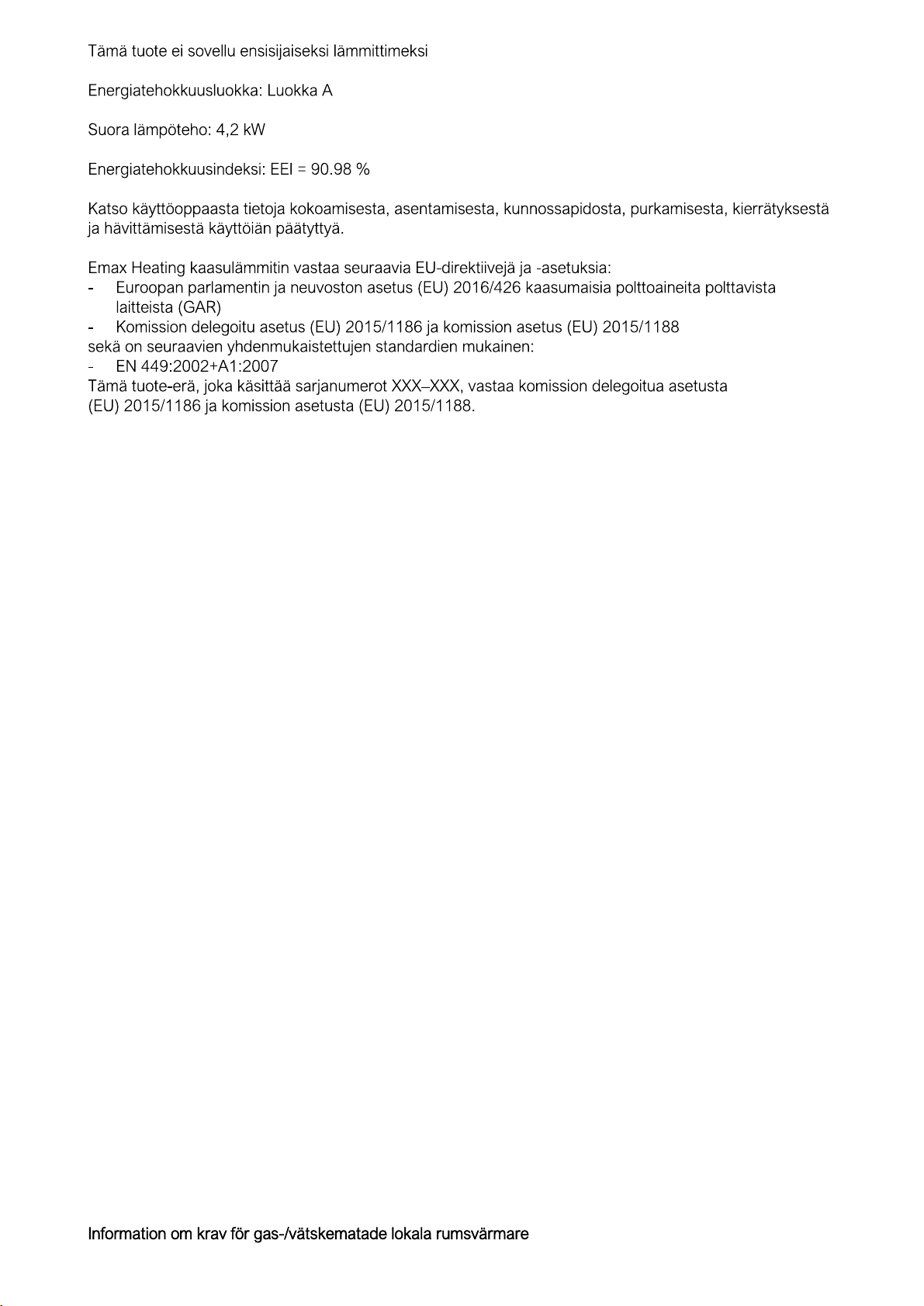

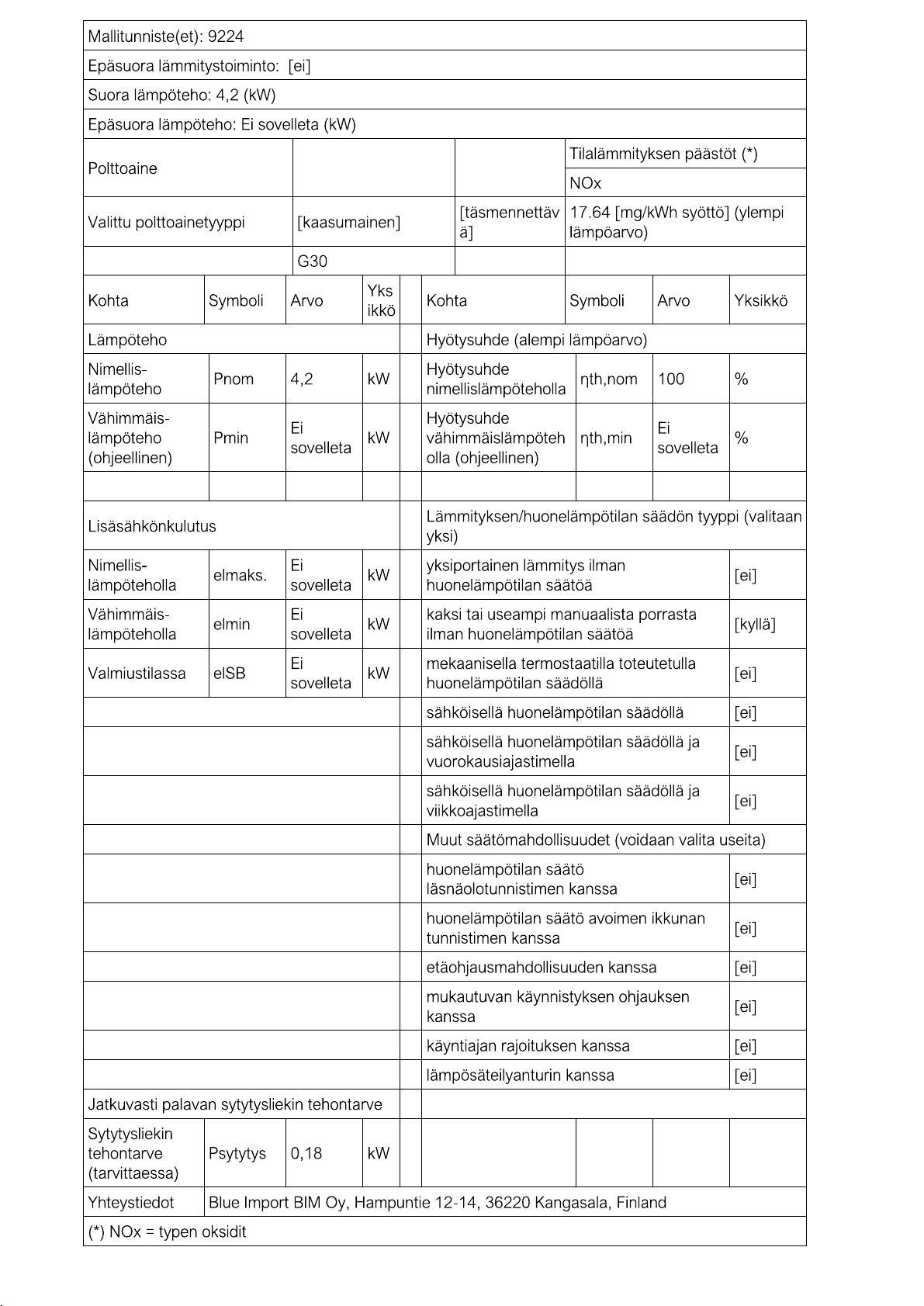

TEKNISET TIEDOT
Nimellinen lämpöteho: 4,2 kW, keskimääräinen lämpöteho: 2,85 kW, vähimmäislämpöteho: 1,5 kW
Laiteluokka: I3B/P(30)
Kaasutyyppi: G30, G31 ja niiden seos Käyttöpaine: 28–30 mbar
Kohdemaat: LU, NL, DK, FI, SE, CY, CZ, EE, LT, MT, SK, SI, BG, IS, NO, HR, RO, IT,HU,LV,BE,GB,FR
Happivajeanturi
Suuttimen koko: 0,58 mm
ODS-suuttimen koko: 0,19 mm
Liekintunnistin
Kallistuskytkin: jos laite kallistuu yli 45 astetta, kytkin sammuttaa laitteen, ja se on käynnistettävä uudelleen.
Kallistuskytkin Kääntöpyörät
Piezo-sytytys (tulitikkuja ei tarvita)
Kaasunkulutus: enint. 306 g/h, väh. 109 g/h Kaasupullon koko: enint. 15 kg
HUOMAUTUS! Matalapainesäädin ei sisälly pakkaukseen.
LÄMMITTIMEN SIJOITTAMINEN
Ei alle 82 m3kokoisiin tiloihin.
Aseta lämmitin lattialle etupuoli poispäin seinästä. Vähimmäisetäisyys lämmittimen takana ja sivuilla on 1000
mm. Tarkista, että lattia on tasainen.
Aseta kaasupullo aina pystyasentoon.
Irrota kaasupullo, kun lämmitintä ei käytetä.
Ilmanvaihdon vähimmäiskapasiteetti olohuoneissa: 84 m3, ilmanvaihdon vähimmäiskapasiteetti muissa
huoneissa: 42 m3.
Huoneen suositeltava tilavuus ei saa olla alle 15 m3. Ilmanvaihdon vähimmäispinta-ala: 10 500 mm2.
Vähintään 5 000 mm2jaettuna tasaisesti korkean ja matalan tason kesken.

LÄMMITTIMEN ASENTAMINEN
Ota lämmitin pois laatikosta.
Irrota pakkaus- ja suojamateriaalit.
Tarkista, että kaikki osat ovat tallella ja etteivät ne ole
vaurioituneet kuljetuksen aikana.
Irrota lämmittimen takakansi.
Tämä laite vaatii letkun ja säätimen, tarkista oikea tyyppi
kaasuntoimittajaltasi. Kaasuletkun tulee olla sertifioitu sovellettavan
EN-standardin mukaisesti (suositus 50 cm). Kaasusäätimen
tulee olla sertifioitu standardin EN 16129 mukaisesti (virtausnopeus enint.
1,5 kg/h).
Yhdistä huolellisesti matalapainesäädin ja letku
ohjeiden mukaisesti.
Älä kierrä joustavaa letkua. Vaihda letku
kansallisen vaatimuksen ja niiden viimeisen käyttöpäivän mukaisesti.
Liitä letkun toinen pää lämmittimeen ja kiristä liitäntä varovasti.
Testaa vuotojen varalta.
Aseta kaasupullo lämmittimen kehikon sisään.
Kiinnitä takakansi lämmittimeen.
LÄMMITTIMEN KÄYTTÄMINEN
Ennen säätimen liittämistä kaasupulloon tarkista, onko säätimessä
kumitiiviste ja että se on hyvässä kunnossa.
Asenna säädin kaasupulloon.
Varoitus: tarkista kukin liitäntä vuodon varalta saippuavedellä ennen käyttöä.
Älä testaa vuotoa liekillä.
Paina säätönuppia kevyesti alas ja käännä se asentoon kapasiteettialue 1.
Paina säätönuppia noin 10 sekuntia. Paina samaan aikaan sytytyspainiketta useita kertoja.
Vapauta säätönuppi 10–20 sekunnin kuluttua liekin
syttymisestä (liekintunnistin kytkeytyy).
(Huomautus: kun uusi lämmitin sytytetään ensimmäisen kerran, säätönuppia saattaa olla
tarpeen pitää painettuna pidempään, jotta kaasua pääsee virtaamaan sytytysliekkiin.)
Anna säätönupin olla aluksi asennossa 1 (alhainen lämpötila) muutaman minuutin ennen kuin
asetat säätönupin haluamaasi asentoon.
Valitse haluamasi lämpötila painamalla säätönuppia kevyesti alas ja kääntämällä sitä
vastapäivään. Vapauta säätönuppi ja käännä sitä, kunnes se lukittuu oikeaan asentoon.
Älä jätä säätönuppia lukitusasentojen väliin.
Jos lämmitin kaatuu tai se huojuu, kallistuskytkin kytkee kaasun virtauksen pois päältä ja
sammuttaa lämmittimen.
Kallistuskytkimen anturi havaitsee, jos laite kallistuu yli 45 asteen kulmassa
vaakatasossa.
Kallistuskytkimen anturi sijaitsee laitteen alaosassa, etuseinän sisäpuolella ja kaasupullon
takana.
LÄMMITTIMEN SAMMUTTAMINEN
Paina säätönuppi sytytysasentoon.
Eristä laite säiliöstä nestekaasusäiliön sulkuventtiilillä.
HUOMAUTUS! JOS HAISTAT
ILMASSA KAASUN
•Kytke kaasupullon venttiili pois
päältä.
•Sammuta kaikki avoliekit.
•Älä kytke mitään laitetta päälle.
•Älä koske mihinkään kytkimiin.
•Mene ulos ja tuuleta tilat.

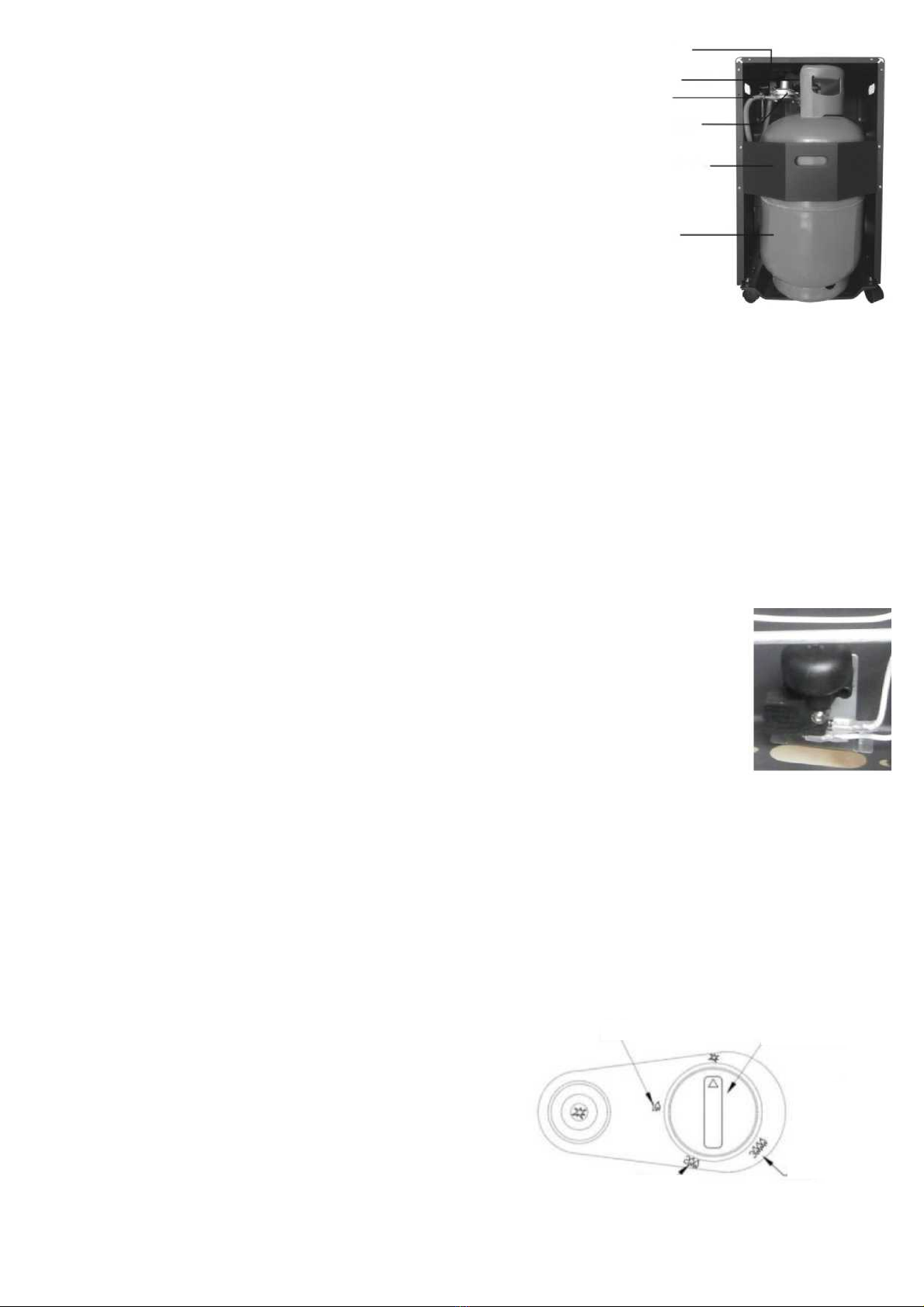

1. Kaasuventtiili
2. Kaasuhana
3. Putki
4. Kaasusäädin
5. Suojalevy
6. Kaasupullo
ALHAINEN KAASUN SÄÄTÖNUPPI
KESKISUURI KORKEA
Painike

HUOMAUTUS!
Laitteessa on happivajeanturi, joka sammuttaa lämmittimen, jos ilmassa ei ole riittävästi happea.
Jos kuitenkin haistat ilmassa kaasun, toimi edellä annettujen ohjeiden mukaisesti. VAROITUS:
Lämmittimen käyttäjä on vastuussa lämmittimen oikeasta asennuksesta ja käytöstä.
Ohjeiden ja varoitusten vastainen käyttö voi aiheuttaa omaisuusvaurioita, vakavia vammoja ja kuoleman. Jos et
ymmärrä ohjeita, ota yhteyttä tuotteen myyjään.
Tuotteen toimittaja ei ole vastuussa käyttäjän huolimattomuudesta.
Älä yritä muuttaa lämmitintä millään tavalla.
Poista kaikki pakkaus- ja suojamateriaalit ennen käyttöä.
Jos lämmitin saa liian vähän raikasta ilmaa, happivajeanturi sammuttaa lämmittimen. Lisää raitista ilmaa
huoneeseen.
KAASUPULLON VAIHTAMINEN
•Kytke kaasupullon venttiili kokonaan pois päältä ja anna lämmittimen jäähtyä täysin ennen kaasupullon
poistamista ja vaihtamista. Älä yritä irrottaa säädintä lämmittimen ollessa vielä käynnissä.
•Irrota matalapainesäädin kaasupullosta ohjeiden mukaisesti.
•Kun vaihdat kaasupulloa, se on pidettävä loitolla syttyvistä materiaaleista tai sytytyslähteistä.
•Asenna matalapainesäädin kaasupulloon ja tee vuototesti.
•Tarkista, että kapasiteettialueen nuppi on pois päältä -asennossa.
Puhdistus ja kunnossapito
Pöly, nukka ja roskat heikentävät lämmittimen suorituskykyä. Kun lämmitintä käytetään, se vetää sisään ilmaa.
Pidä polttimo, säätöventtiilit, polttokammio ja ilmanvaihtokanavat puhtaina.
Polttimo ja sytytin: Puhdista pehmeällä harjalla. Puhalla pöly pois polttimonjasytyttimensuuttimistapaineilmalla.
Kehikko ja ilmanvaihtokanavat: Pyyhi kehikko kostealla liinalla. Älä käytä syttyviä tai hankaavia puhdistusaineita.
Poista kaikki roskat, hämähäkinseitit ja hyönteiset kaasupullotilan ilmanvaihtoaukosta, ohjaustilasta, polttimosta
ja ilmanvaihtokanavista.
Anna lämmittimen jäähtyä ennen sen puhdistamista.
Älä käytä vettä.
VAROITUS
•Älä käytä lämmitintä kellarissa, maanpinnan alapuolella tai kerrostalossa.
•Älä käytä asuntovaunuissa, asuntoautoissa tai veneissä.
•Älä käytä lämmitintä makuuhuoneessa tai kylpyhuoneessa.
•Toimiakseen lämmitin vaatii hyväksytyn matalapainesäätimen ja letkun.
•Älä aseta lämmittimen päälle mitään.
•Älä säilytä kemikaaleja, syttyviä materiaaleja tai aerosolipulloja lähellä lämmitintä.
•Älä käytä lämmitintä mahdollisesti räjähtävissä ympäristöissä, kuten paikoissa, joissa säilytetään bensiiniä tai
muita syttyviä nesteitä.
•Jos lämmitin sammuu, ilmaa se hyvin ennen sen sytyttämistä uudelleen. Jos lämmitin sammuu jatkuvasti,
huollata se.
•Tarkista matalapainesäätimen kunto ennen jokaista käyttöä. Tee testi aina saippualiuoksella.
•Tarkista kaikki liitännät ennen jokaista käyttöä.
•Kaasuletkun kiertämistä on vältettävä.
•Kaasuletku on vaihdettava tarvittaessa.
•Älä siirrä lämmitintä sen ollessa päällä. Anna sen jäähtyä ennen sen siirtämistä.
•Lämmittimen osat kuumenevat käytössä.
•Älä jätä lämmitintä päälle mennessäsi nukkumaan tai lähtiessäsi pois sen luota.
•Suositeltavaa on, että ammattilainen tarkastaa kaasulämmittimen kerran vuodessa.
•Noudata säilytysohjeita, kun kaasulämmitintä ei aiota käyttää pitkään aikaan.

SÄILYTYSOHJEET
Irrota kaasupullo kaasulämmittimestä.
Varastoi kaasupullo hyvin ilmastoidussa paikassa. Aseta se loitolle syttyvistä, räjähtävistä tai kuumista
materiaaleista. Kaasulämmitintä tulee säilyttää kuivassa paikassa suojattuna pölyltä.
Kun lämmitintä ei käytetä, suosittelemme sen peittämistä tai pitämistä pakkauslaatikossa, jotta siihen
pääsee kertymään mahdollisimman vähän likaa.
VIANMÄÄRITYS
Ongelma Todennäköinen syy Ratkaisu
Piezo ei sytytä sytytysliekkiä.
Huomautus: kun lämmitin vasta
asennettu käyttöä varten,
lämmittimen syttyminen voi
vaatia2tai3yritystä.
1. Pääkaasuventtiili on kiinni.
2. Kaasu ei riitä.
3. Kipinä ei sytytä liekkiä.
1. Avaa pääkaasuventtiili.
2. Vaihda kaasupullo.
3. Tarkista kipinäväli elektrodin
ja sytytysliekin välillä (pitäisi olla
4–5 mm).
Säädä tarvittaessa.
Liekki syttyy, mutta ei pala. 1. Liekintunnistin ei ole
käytössä.
2. Kallistuskytkin on lauennut.
1. Paina kallistuskytkin alas.
2. Pidä nuppia alhaalla 10
sekuntia sen jälkeen kun liekki
on syttynyt.
Liekki on suuri ja väriltään
keltainen tai oranssi.
Lämmitin tarvitsee huoltoa. Ota yhteyttä paikalliseen
jälleenmyyjään.
Polttimot eivät syty kunnolla. 1. Kaasu ei riitä.
2. Polttimot ovat tukossa.
3. Säätimen ylivirtasuoja on
päällä.
1. Vaihda kaasupullo.
2. Puhdista polttimot kylminä.
3. Sytytä lämmitin uudelleen ja
pidä se alhaisen kapasiteetin
tasolla 30 sekuntia ennen
termostaatin kytkemistä
suuremmalle kapasiteettitasolle.
TAKUU
Takuuonvoimassa1vuodenostopäivästä.
Takuu ei päde, jos tuotetta käytetään muihin kuin sen tässä mainittuihin käyttötarkoituksiin, tai jos tuotetta
käytetään ammatillisiin tai kaupallisiin tarkoituksiin tai vuokrauskäyttöön.
Takuu ei kata vaurioita, jotka liittyvät luonnollisiin vauriotekijöihin johtuen virheellisestä säilytyksestä.
Ole kaikissa takuuseen liittyvissä seikoissa yhteydessä jälleenmyyjään.

GASOLV
Ä
RMARE
PRODUKTNUMMER 9224
Bruksanvisning
LÄS IGENOM BRUKSANVISNINGEN FÖRE ANVÄNDNING!
Läs anvisningarna innan du använder denna apparat.
Följ anvisningarna för att minska risk för skada.
Barn från åtta (8) år och personer med nedsatt fysik, sensorisk eller mental kapacitet eller som saknar
erfarenhet och kunskap får endast använda denna apparat under tillsyn eller om de har erhållit anvisningar om
apparatens användning på ett säkert sätt och förstår riskerna som är förknippade med den.
Spara dessa anvisningar för framtida behov.
Denna produkt är endast avsedd för uppvärmning av ett rum.
Produkten är inte lämplig som primär värmekälla.
Den får endast användas i utrymmen med god ventilation.
Värmaren behöver frisk luft för att bränna gasolen korrekt.
Gasolflaskan får inte placeras inuti enheten.
Apparaten får inte användas i höghus, källare, badrum eller sovrum.
Skyddet på apparaten ska förhindra risk för brand och brännskada och ingen del av skyddet får avlägsnas
permanent.
DET GER INTE FULLSTÄNDIGT SKYDD FÖR SMÅ BARN ELLER FÖR FUNKTIONSNEDSATTA.
Apparaten kräver slang och regulator, rådfråga din gasolleverantör.
Får endast användas i väl ventilerat utrymme.
Får inte användas i fritidsfordon såsom husvagn eller husbil.

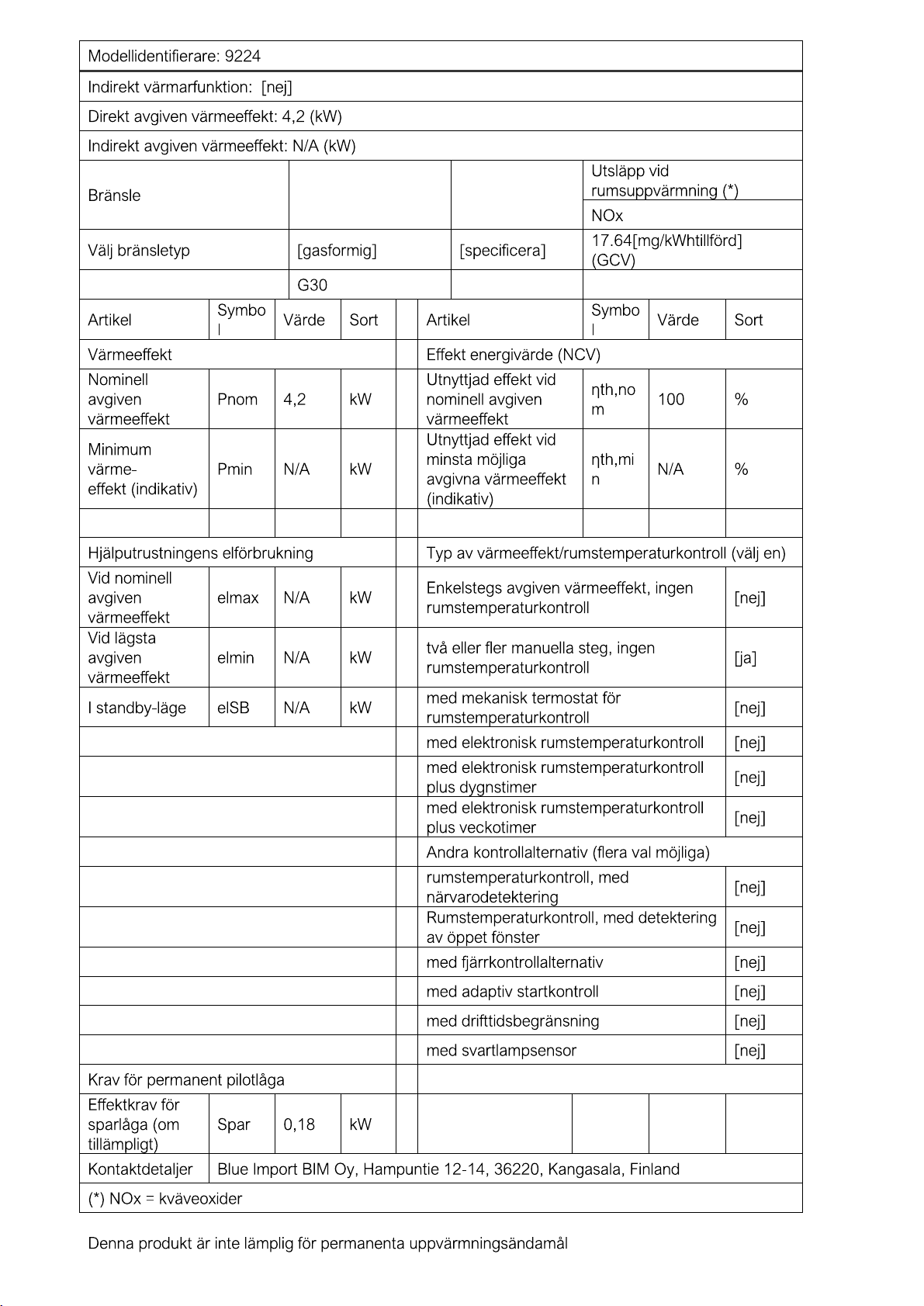

TEKNISK INFORMATION
Nominell värmeeffekt: 4,2 kW, Mellanvärmeeffekt: 2,85 kW, Minsta värmeeffekt: 1,5 kW Kategori: I3B/P(30)
Gasoltyp: G30, G31 och deras blandning Driftstryck: 28–30 mbar
Destinationsland: LU, NL, DK, FI, SE, CY, CZ, EE, LT, MT, SK, SI, BG, IS, NO, HR,RO,IT,HU,LV,BE,GB,FR
Syreförbrukningssensor
Injektorstorlek: 0,58 mm
ODS injektorstorlek: 0,19 mm
Flamsensor
Tippningsbrytare: om enheten lutar mer än 45° stänger brytaren av enheten och den måste därefter återstartas.
Tippningsbrytare Svänghjul
Piezo-tändning (inga tändstickor krävs)
Gasolförbrukning: max 306 g/h min 109 g/h Gasolflaskans storlek: max 15 kg
OBS! Lågtrycksregulator ingår inte i paketet.
VÄRMARENS PLACERING
Inte anpassad för utrymmen på mindre än 82 m3
Placera värmaren på golvet, vänd från väggen. Minsta avstånd bakom och vid sidan om värmaren ska vara 1
000 mm. Kontrollera att golvet är plant.
Placera alltid gasolflaskan upprätt.
Koppla ifrån gasolflaskan när värmaren inte används.
Minsta ventilationsutrymme för vardagsrum: 84 m3, minsta ventilationsutrymme för andra rum: 42 m3.
Rekommenderad rumsvolym får inte vara mindre än 15 m3. Minsta ventilationsyta: 10 500 mm2.
Ett minimum på 5 000 mm2jämnt fördelat mellan hög och låg nivå.

INSTALLERA VÄRMAREN
Ta ut värmaren ur förpackningen.
Avlägsna förpacknings- och skyddsmaterial.
Kontrollera så att alla delar finns med och att de inte har
skadats under transporten.
Avlägsna skyddet på baksidan av värmaren.
Denna apparat kräver slang och regulator, rådfråga din gasolleverantör för
korrekt typ. Gasolslangen ska vara godkänd enligt
gällande EN-standard (50 cm rekommenderas). Gasolregulatorn
ska vara godkänd enligt EN16129 (flödeshastighet max 1,5 kg/h).
Anslut lågtrycksregulatorn och slangen noggrant
enligt anvisningarna.
Vrid inte det böjliga röret eller slangen. Byt ut slangen
enligt nationella krav och slangens giltighetsdatum.
Anslut den ena änden av slangen till värmaren och spänn noggrant anslutningen.
Kontrollera för läckage.
Placera gasolflaskan inuti värmarens ram.
Fäst baksidans skydd på värmaren.
ANVÄNDA VÄRMAREN
Innan regulatorn ansluts till gasolflaskan, kontrollera så att regulatorn har en gummipackning
och att den är i gott skick.
Anslut regulatorn till gasolflaskan.
Varning: kontrollera varje anslutning med såpvatten före idrifttagning.
Använd inte lågan för att kontrollera läckage.
Tryck ner reglaget lätt och vrid till positionen för kapacitetsintervall 1.
Tryck ner reglaget och håll nere i cirka tio sekunder. Tryck samtidigt in tändknappen
flera gånger. Släpp reglaget 10–20 sekunder efter att lågan
tänts (flamsensor slås på).
(Obs! När en värmare tänds första gången kan det krävas att reglaget hålls inne en längre
stund för att få gasolen att flöda till pilotlågan.)
Sätt först reglaget i position 1 (låg temperatur) i några minuter, innan detsättsiönskad
position.
Välj önskad temperatur genom att trycka lätt på reglaget och vrida det motsols. Släpp reglaget
och vrid det tills det låses i korrekt position.
Låt inte reglaget stå i ett läge mellan låspositionerna.
Om värmaren välter eller skakas, kopplar tippningsbrytaren bort gasolflödet och stänger av
värmaren.
Tippningsbrytarsensorn upptäcker om enheten lutar mer än 45° på horisontell yta.
Tippningsbrytarsensorn finns på den nedre delen av enheten, innanför den främre väggen,
bakom gasolflaskan.
STÄNGA AV VÄRMAREN
Vrid reglaget till tändningsposition.
Stäng av enheten från behållaren med hjälp av LPG-behållarens avstängningsventil.
OBSERVERA! OM DU KÄNNER
GASLUKT
•stäng av ventilen till
gasolbehållaren
•släck all öppen eld
•slå inte på någon utrustning
•rör inte någon av strömbrytarna
•ta dig ut och ventilera utrymmet
1. Gasolventil
2. Gasolkran
3. Rör
4. Gasolregulator
5. Skyddsbaffel
6. Flaska
LÅG GASOLREGLAGE
MEDEL
HÖG
Knapp

OBS!
Enheten har en syreförbrukningssensor som stänger av värmaren om luften inte innehåller tillräckligt
med syre.
Om du känner gaslukt i luften, följ anvisningarna ovan. VARNING:
Den som använder värmaren är ansvarig för korrekt installation och drift av värmaren.
Att inte använda den enligt anvisningar och varningar, kan orsaka skada på egendom samt allvarliga
personskador och död. Om du inte förstår anvisningarna, kontakta din återförsäljare.
Leverantören till produkten ansvarar inte för användarens slarv.
Försök inte på något sätt att modifiera värmaren.
Avlägsna allt förpacknings- och skyddsmaterial före användning.
Om värmaren får för lite frisk luft, stänger syreförbrukningssensorn av värmaren. Öka luftintaget till rummet.
BYTE AV GASOLFLASKA
•Stäng av flaskans ventil helt och låt värmaren kallna innan flaskan avlägsnas och byts ut. Gör inga försök
att ta av regulatorn medan värmaren är i drift.
•Koppla ifrån lågtrycksregulatorn från gasolflaskan enligt anvisningar.
•Den ska hållas utom räckhåll från brandfarliga eller tändbara källor när du byter gasolflaska.
•Montera lågtrycksregulatorn på gasolflaskan och utför ett läcktest.
•Kontrollera att reglaget för kapacitetsintervall är i avstängt läge.
Rengöring och underhåll
Damm, ludd och skräp försvagar värmarens förmåga. När den används, tar värmaren in luft. Håll brännare,
reglerventiler, förbränningskammare och ventilationskanaler rena.
Brännare och tändare: rengör med en mjuk borste. Blås bort damm från munstyckena till tändbrännaren med
tryckluft.
Ram och ventilationskanaler Torka av ramen med en fuktig trasa. Använd inte brandfarliga eller frätande
rengöringsmedel. Avlägsna allt skräp, spindelnät och insekter från ventilationsöppningen till gasolflaskans
utrymme, kontrollutrymme, brännare och ventilationskanaler.
Låt värmaren kallna före rengöring.
Använd inte vatten.
VARNING
•Använd inte värmaren i en källare, under markytan eller i flerbostadshus.
•Använd inte i husvagnar, husbilar eller båtar.
•Använd inte värmaren i sovrum eller badrum.
•För att använda värmaren krävs en godkänd lågtrycksregulator och en slang.
•Placera inga föremål ovanpå produkten.
•Förvara inte kemikalier, brandfarliga material eller aerosolbehållare i närheten av värmaren.
•Använd inte värmaren i potentiellt explosiv miljö, exempelvis där bensin eller andra brandfarliga vätskor
förvaras.
•Om värmaren stänger av, lufta den väl innan den tänds igen. Om värmaren stänger av hela tiden, så ska den
servas.
•Kontrollera skicket på lågtrycksregulatorn före varje användning. Gör alltid test med tvållösning.
•Kontrollera alla anslutningar före varje användning.
•Vrid inte gasolslangen.
•Gasolslangen ska bytas ut vid behov.
•Flytta inte värmaren när den är i drift. Låt den kallna innan den flyttas.
•Värmarens delar blir heta under användning.
•Lämna inte värmaren påslagen när du ska sova och gå inte ifrån den.
•Det rekommenderas att utföra en professionell kontroll av gasolvärmaren en gång per år.
•Följ förvaringsanvisningarna när gasolvärmaren inte används under en längre tid.

FÖRVARINGSINSTRUKTIONER
Koppla ifrån gasolflaskan från gasolvärmaren.
Förvara gasolflaskan på en väl ventilerad plats. Placera den på avstånd från brandfarliga, explosiva eller
heta material. Gasolvärmaren ska förvaras på ett torrt ställe och skyddas från damm.
När värmaren inte används, rekommenderar vi att den täcks över eller förvaras i sin kartong för att
minimera ansamling av smuts som kan förekomma.
FELSÖKNING
Problem Trolig orsak Åtgärd
Piezo tänder inte tändlågan.
Obs! När värmaren just
monterats för användning, kan
två till tre försök krävas innan
den tänds.
1. Huvudgasolventil är stängd.
2. Otillräckligt med gasol.
3. Gnista kan inte tända låga.
1. Öppna huvudgasolventilen.
2. Byt ut gasolflaskan.
3. Kontrollera avståndet mellan
elektroden och tändlågan (ska
vara 4–5 mm).
Justera om så behövs.
Lågan tänds, men den brinner
inte.
1. Flamsensor används inte.
2. Tippningsbrytaren har utlösts.
1. Håll nere knappen i tio (10)
sekunder efter att lågan har
tänts.
2. Tryck ner tippningsbrytaren.
Lågan är stor med gul/orange
färg.
Värmaren kräver service. Kontakta din lokala
återförsäljare.
Brännarna tänds inte ordentligt.1. Otillräckligt med gasol.
2. Brännarna är igensatta.
3. Överströmsanordningen till
regulatorn är på.
1. Byt ut gasolflaskan.\
2. Rengör brännarna när
värmaren kallnat.
3. Tänd värmaren igen och håll
den på låg kapacitetsnivå i 30
sekunder innan termostaten
sätts på en högre nivå.
GARANTI
Garantin gäller under ett år från inköpsdatumet.
Garantin gäller inte om produkten används i andra syften än det som anges häri, eller om produkten används för
professionellt/kommersiellt bruk eller för uthyrning.
Garantin täcker inte skador som orsakats av normalt slitage och skador som uppstått till följd av felaktig
förvaring.
För eventuella garantirelaterade ärenden, ber vi er kontakta återförsäljaren.

GAASKÜTTESEADE
TOOTENUMBER 9224
Kasutusjuhend
ENNE KASUTAMIST LUGEGE KASUTUSJUHENDIT!
Enne seadme kasutamist lugege juhiseid.
Juhiste järgimine vähendab vigastuste ohtu.
Üle 8-aastased lapsed ning füüsilise, meele- ja vaimupuudega või kogenematud isikud võivad seadet kasutada
ainult järelevalve all või siis, kui neid on õpetatud seadet ohutult kasutama ja nad mõistavad seadme
kasutamisega seotud ohte.
Hoidke kasutusjuhend edaspidiseks alles.
Toode on mõeldud ainult ruumi kütmiseks.
Toode ei sobi põhiliseks küttelahenduseks.
Kasutage ainult hea ventilatsiooniga ruumides.
Kütteseade vajab gaasi korralikuks põletamiseks värsket õhku.
Gaasiballooni ei tohi asetada seadme sisse.
Seda seadet ei tohi kasutada kõrghoonetes asuvates korterites, keldrites, vannitubades ega magamistubades.
Selle seadme kaitsekate on mõeldud tulekahju või põletushaavade vältimiseks ning ühtegi selle osa ei tohi
jäädavalt eemaldada.
SEE EI TAGA TÄIELIKU KAITSET VÄIKELASTELE EGA HAIGETELE.
See seade vajab voolikut ja regulaatorit, uurige lähemalt oma gaasitarnijalt.
Kasutage ainult hea ventilatsiooniga kohas.
Ärge kasutage haagissuvilates, autosuvilates jms sõidukites.
TEHNILISED ANDMED
Nominaalne soojusvõimsus: 4,2 kW, keskmine soojusvõimsus: 2,85 kW, minimaalne soojusvõimsus: 1,5 kW.
I3B/P (30)
Gaasi tüüp: G30, G31 ja nende segu Töörõhk: 28–30 mbar
Sihtriik: LU, NL, DK, FI, SE, CY, CZ, EE, LT, MT, SK, SI, BG, IS, NO, HR, RO, IT, HU, LV, BE, GB ja FR
Hapnikuvaeguse andur
Pihusti suurus: 0,58 mm
ODS-pihusti suurus: 0,19 mm
Leegiandur
Kaldelüliti: kui seade kaldub üle 45°, lülitab lüliti seadme välja ja see tuleb uuesti käivitada.
Kaldelüliti Pöörlevad rattad
Piesosüüde (tikke pole vaja)
Gaasikulu: max 306 g/h min 109 g/h Gaasiballooni suurus: max 15 kg
NB! Madalrõhuregulaator ei kuulu komplekti.
KÜTTESEADME ASUKOHT
Mittealla82m
3ruumidele
Asetage kütteseade põrandale, esiküljega seinast eemale. Minimaalne kaugus kütteseadme taga ja külgedel
on 1000 mm. Kontrollige, et põrand oleks ühetasane.
Asetage gaasiballoon alati püstiasendisse.
Ühendage gaasiballoon lahti, kui kütteseadet ei kasutata.
Eluruumide minimaalne ventilatsioonimaht: 84 m3, teiste ruumide minimaalne ventilatsioonimaht: 42 m3.
Ruumi soovitatav ruumala peaks olema vähemalt 15 m³. Minimaalne ventilatsioonipind: 10 500 mm2.
Vähemalt 5000 mm² jaotatuna võrdselt kõrge ja madala taseme vahel.

KÜTTESEADME PAIGALDAMINE
Võtke kütteseade kastist välja.
Eemaldage pakke- ja kaitsematerjalid.
Kontrollige, et kõik osad oleksid olemas ja et need ei oleks transportimiseajal
kahjustada saanud.
Eemaldage kütteseadme tagakaas.
See seade vajab voolikut ja regulaatorit, õiget tüüpi küsige oma gaasitarnijalt.
Gaasivoolik peab olema sertifitseeritud vastavalt kehtivale
EN-standardile (soovitatav 50 cm). Gaasiregulaator peab olema
sertifitseeritud vastavalt standardile
EN16129 (voolukiirus max 1,5 kg/h).
Ühendage hoolikalt madalrõhuregulaator ja voolik
vastavalt juhistele.
Ärge väänake painduvat toru ega voolikut. Asendage voolik
vastavalt riiklikele nõuetele ja nende kehtivusajale.
Ühendage vooliku üks ots kütteseadmega ja pingutage ühendust ettevaatlikult.
Kontrollige lekete suhtes.
Asetage gaasiballoon kütteseadme raami sisse.
Kinnitage tagakaas kütteseadme külge.
KÜTTESEADME KASUTAMINE
Enne regulaatori ühendamist gaasiballooniga kontrollige, kas regulaatoril on
kummist seib, mis peab olema heas korras.
Paigaldage regulaator gaasiballooni külge.
Hoiatus! Iga kord enne kasutamist kontrollige seebiveega, et ükski ühenduskoht ei lekiks.
Ärge kasutage lekete kontrollimiseks leeki.
Vajutage juhtnupp kergelt alla ja keerake see võimsusvahemiku 1 asendisse.
Vajutage juhtnuppu ja hoidke seda umbes 10 sekundit all. Samal ajal vajutage mitu korda
süütenuppu. Vabastage juhtnupp 10–20 sekundit pärast leegi süttimist
(leegiandur lülitub sisse).
(Märkus! Uue kütteseadme esmakordsel süütamisel võib osutuda vajalikuks hoida juhtnuppu
kauem all, et gaas saaks juhtpõletini voolata.)
Esmalt jätke juhtnupp mõneks minutiks asendisse 1 (madal temperatuur), enne kui keerate
juhtnupu soovitud asendisse.
Valige soovitud temperatuur, vajutades juhtnupu kergelt alla ja keerates seda
vastupäeva. Vabastage juhtnupp ja keerake seda, kuni see lukustub õigesse asendisse.
Ärge jätke juhtnuppu lukustusasendite vahele.
Kui kütteseade kukub ümber või kõigub, katkestab kaldelüliti gaasi juurdevoolu
ja lülitab kütteseadme välja.
Kaldelüliti andur tuvastab selle, kui seade kaldub horisontaaltasapinnal
üle 45° nurga alla.
Kaldelüliti andur asub seadme alumises osas, esiseina sees, gaasiballooni
taga.
KÜTTESEADME VÄLJALÜLITAMINE
Vajutage juhtnupp süüteasendisse.
Seadme väljalülitamine balloonist vedelgaasiballooni isoleerimisventiili abil.
NB! KUI ÕHUS ON TUNDA
GAASILÕHNA
•Keerake gaasiballooni ventiil kinni
•Kustutage lahtised leegid
•Ärge lülitage ühtegi seadet sisse
•Ärge puudutage ühtegi lülitit
•Minge välja ja tuulutage ruumid
1. Gaasiventiil
2. Gaasikraan
3. Toru
4. Gaasiregulaator
5. Kaitsekate
6. Silinder
MADAL
KESKMINE
KÕRGE
GAASI JUHTNUPP
Nupp

NB!
Seadmega on kaasas hapnikuvaeguse andur, mis lülitab kütteseadme välja, kui õhus ei ole piisavalt
hapnikku.
Kui õhus on tunda gaasilõhna, toimige eespool toodud juhiste kohaselt. HOIATUS!
Kütteseadme õige paigaldamise ja kasutamise eest vastutab kütteseadme kasutaja.
Kasutusjuhiste ja hoiatuste eiramine võib lõppeda varalise kahju, raskete vigastuste ja surmaga. Kui te juhistest
aru ei saa, võtke ühendust toote müüjaga.
Toote tarnija ei vastuta kasutaja hooletuse eest.
Ärge üritage kütteseadme ehitust mingil viisil muuta.
Enne kasutamist eemaldage kõik pakke- ja kaitsematerjalid.
Kui kütteseade saab liiga vähe värsket õhku, lülitab hapnikuvarude andur kütteseadme välja. Suurendage ruumi
õhu sissevoolu.
GAASIBALLOONI VAHETAMINE
•Enne ballooni eemaldamist ja väljavahetamist keerake ballooni ventiil korralikult kinni ja laske
kütteseadmel täielikult jahtuda. Ärge üritage regulaatorit eemaldada, kui kütteseade veel töötab.
•Ühendage madalrõhuregulaator vastavalt juhistele gaasiballooni küljest lahti.
•Gaasiballooni vahetamisel peab see olema tuleohtlikust materjalist või süüteallikast eemal.
•Paigaldage madalrõhuregulaator gaasiballooni külge ja tehke lekkekatse.
•Kontrollige, kas võimsusvahemiku nupp on välja lülitatud.
Puhastamine ja hooldus
Tolm, ebemed ja praht nõrgendavad kütteseadme võimsust. Kasutamisel võtab kütteseade õhku. Hoidke põleti,
juhtventiilid, põlemiskamber ja ventilatsioonikanalid puhtad.
Põleti ja süütaja: puhastage pehme harjaga. Eemaldage tolm süütepõleti düüsidest suruõhuga.
Raam ja ventilatsioonikanalid: pühkige raami niiske lapiga. Ärge kasutage tuleohtlikke ega söövitavaid
pesuaineid. Eemaldage gaasiballooni hoiukoha ventilatsiooniavast, juhtimisruumist, põletist ja
ventilatsioonikanalitest praht, ämblikuvõrgud ja putukad.
Laske kütteseadmel enne puhastamist jahtuda.
Ärge kasutage vett.
HOIATUS
•Ärge kasutage kütteseadet keldris, maa all ega kortermajas.
•Ärge kasutage haagissuvilas, matkaautos ega paadis.
•Ärge kasutage kütteseadet magamistoas ega vannitoas.
•Kütteseadme tööks on vaja nõuetekohast madalrõhuregulaatorit ja voolikut.
•Ärge asetage kütteseadme peale esemeid.
•Ärge hoidke kütteseadme läheduses kemikaale, tuleohtlikke materjale ega aerosoolpurke.
•Ärge kasutage kütteseadet potentsiaalselt plahvatusohtlikus keskkonnas, näiteks seal, kus hoitakse bensiini
või muid tuleohtlikke vedelikke.
•Kui kütteseade lülitub välja, tuleb seda enne uuesti süütamist korralikult õhutada. Kui kütteseade lülitub
pidevalt välja, laske seda hooldada.
•Iga kord enne kasutamist kontrollige madalrõhuregulaatori seisukorda. Tehke alati katse seebilahusega.
•Kontrollige kõiki ühendusi iga kord enne kasutamist.
•Gaasivooliku väänamist tuleb vältida.
•Gaasivoolik tuleb vajadusel välja vahetada.
•Ärge liigutage sisselülitatud kütteseadet. Enne teisaldamist laske sellel jahtuda.
•Kütteseadme osad kuumenevad kasutamise ajal.
•Ärge jätke kütteseadet magama minnes tööle ega jätke seda järelevalveta.
•Soovitatav on lasta gaaskütteseadet spetsialistil kord aastas kontrollida.
•Kui gaaskütteseadet pikemat aega ei kasutata, tuleb järgida hoiustamisjuhiseid.

HOIUSTAMISJUHISED
Ühendage gaasiballoon gaaskütteseadme küljest lahti.
Hoidke gaasiballooni hea ventilatsiooniga kohas. Asetage see tuleohtlikest, plahvatusohtlikest ja tulistest
materjalidest eemale. Gaaskütteseadet tuleb hoida kuivas ja tolmu eest kaitstud kohas.
Kui kütteseadet ei kasutata, soovitame selle kinni katta või hoida seda kastis, et minimeerida võimalikku
mustuse kogunemist.
PROBLEEMIDE
Probleem Võimalik põhjus Lahendus
Pieso ei süüta süüteleeki.
Märkus! Kui kütteseade on
alles kasutamiseks kokku
pandud, võib enne
kütteseadme süttimist vaja
minna 2–3 katset.
1. Gaasi peaventiil on suletud.
2. Ebapiisav gaas.
3. Säde ei suuda leeki süüdata.
1. Avage gaasi peaventiil.
2. Vahetage gaasiballoon välja.
3. Kontrollige elektroodi ja
süüteleegi vahelist sädevahet
(peaks olema 4–5 mm).
Vajadusel reguleerige.
Leek süttib, kuid ei põle. 1. Leegiandurit ei kasutata.
2. Kaldelüliti on rakendunud.
1. Pärast leegi süttimist hoidke
nuppu 10 sekundit all.
2. Vajutage kaldelüliti alla.
Leek on suur ja kollast/oranži
värvi.
Kütteseade vajab hooldust. Võtke ühendust kohaliku
edasimüüjaga.
Põletid ei sütti korralikult. 1. Ebapiisav gaas.
2. Põletid on ummistunud.
3. Regulaatori liigvooluseade on
sisse lülitatud.
1. Vahetage gaasiballoon välja.
2. Puhastage põletid külmalt.
3. Süüdakekütteseadeuuestija
hoidke seda 30 sekundit madalal
võimsusel, enne kui lülitate
termostaadi kõrgemale
võimsusele.
GARANTII
Garantii kehtib 1 aasta alates ostukuupäevast.
Garantii ei kehti, kui toodet kasutatakse muul otstarbel kui siin märgitud või kui toodet kasutatakse
professionaalsel või ärilisel otstarbel või rendiseadmena.
Garantii ei kata kahjustusi, mis on seotud valedest hoiutingimustest tingitud looduslike kahjustustega.
Garantiiga seotud küsimustes võtke ühendust edasimüüjaga.
