emmeti RECUPERA MED A-300 Guide

RECUPERA MED A-300
MANUALE ISTALLAZIONE ED USO
INSTALLATION AND USE MANUAL
IT
EN

2

Leggere questo manuale attentamente prima di utilizzare il prodotto e conservarlo in un posto sicuro così da poterlo consultare
all’occorrenza. Il prodotto è costruito a regola d’arte e nel rispetto delle normative vigenti in materia di apparecchiature elettriche e
deve essere installato da personale tecnicamente qualificato.
La ditta costruttrice non si assume responsabilità per danni a persone o cose derivanti dalla mancata osservanza delle norme
contenute nel presente libretto. Vi ringraziamo per la fiducia concessaci nell’acquisto di questo prodotto.
Vi invitiamo a leggere attentamente questo manuale dove sono riportate le caratteristiche tecniche e tutte le informazioni utili per otte-
nere un corretto funzionamento.
I dati contenuti in questa pubblicazione possono, per una riscontrata esigenza tecnica e/o commerciale, subire delle modifiche in qualsi-
asi momento e senza preavviso alcuno. L’installazione, la regolazione, la manutenzione e la ricerca guasti, così come tutte le operazioni
tecniche descritte nel presente documento devono essere eseguite da personale tecnico qualificato e formato, anche in relazione ai rischi
riferiti alle attività citate.
® Tutti i diritti sono riservati. Nessuna parte della pubblicazione può essere riprodotta o diffusa senza il permesso scritto da Emmeti.
Attenzione!
Conservare i manuali in luogo asciutto per evitare il deterioramento, per eventuali riferimenti futuri.
MED A-300
Unità di ventilazione con recupero di calore
1 Indice......................................................................................................................................................................... 2
2 Avvertenze e Precauzioni.............................................................................................................................................. 3
3 Informazioni di prodotto................................................................................................................................................ 3
3.1 Generale................................................................................................................................................................3
3.2 Dimensioni e Peso..................................................................................................................................................4
3.3 Connessioni delle tubazioni..................................................................................................................................... 4
3.4 Spazio richiesto...................................................................................................................................................... 5
3.5 Etichetta dati......................................................................................................................................................... 5
4 Trasporto e Stoccaggio................................................................................................................................................ 5
5 Installazione................................................................................................................................................................ 5
5.1 Rimozione dell’imballo............................................................................................................................................ 5
5.2 Dove/come installarlo .............................................................................................................................................5
5.3 Installazione........................................................................................................................................................... 6

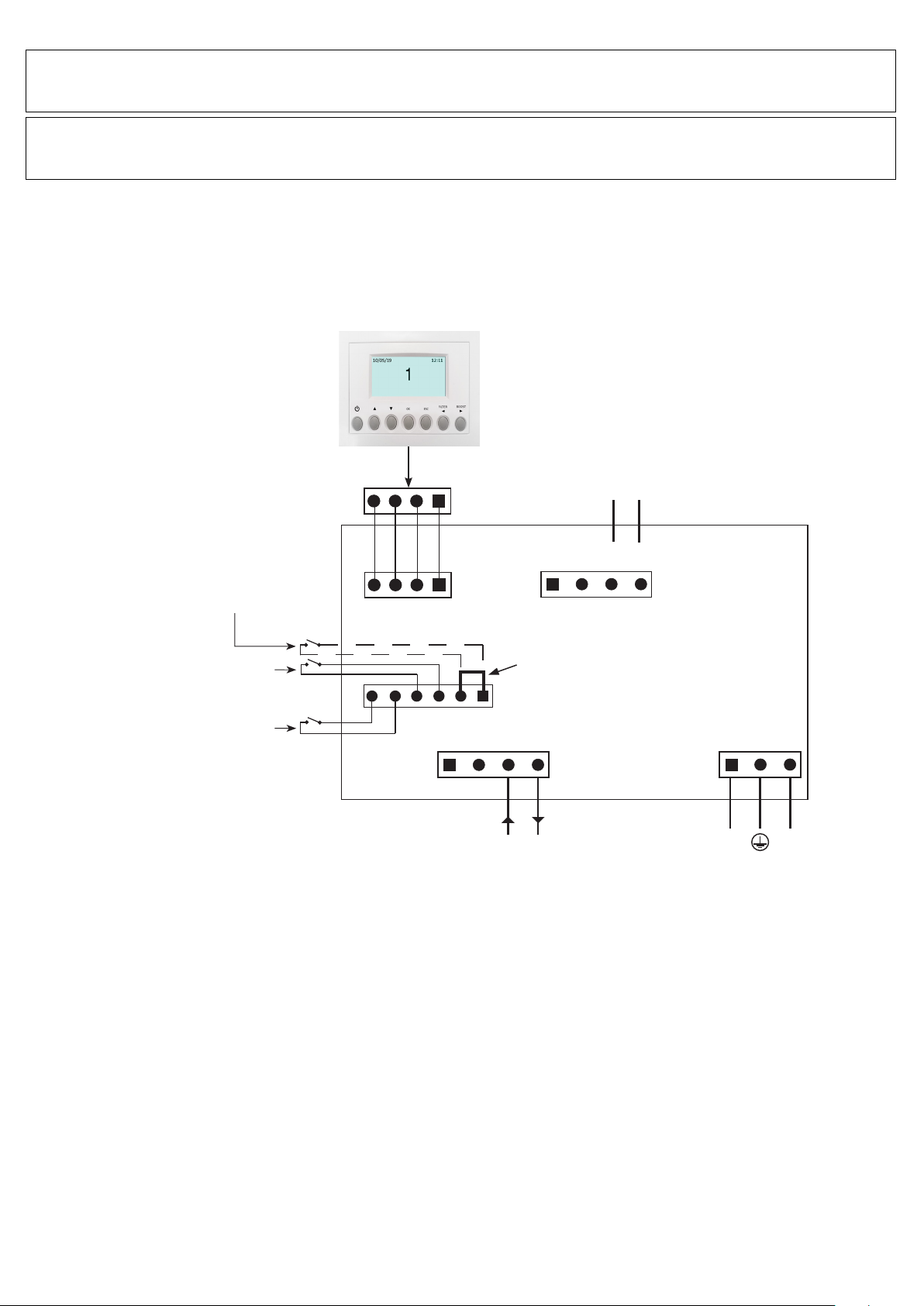

5.4 Collegamento elettrico precablato............................................................................................................................8
5.5 Collegamenti elettrici aggiuntivi............................................................................................................................... 9
6 Messa in servizio.........................................................................................................................................................10
6.1 Settaggio velocità dei ventilatori .............................................................................................................................10
6.2 Prima di avviare il sistema .....................................................................................................................................11
7 Funzionamento............................................................................................................................................................12

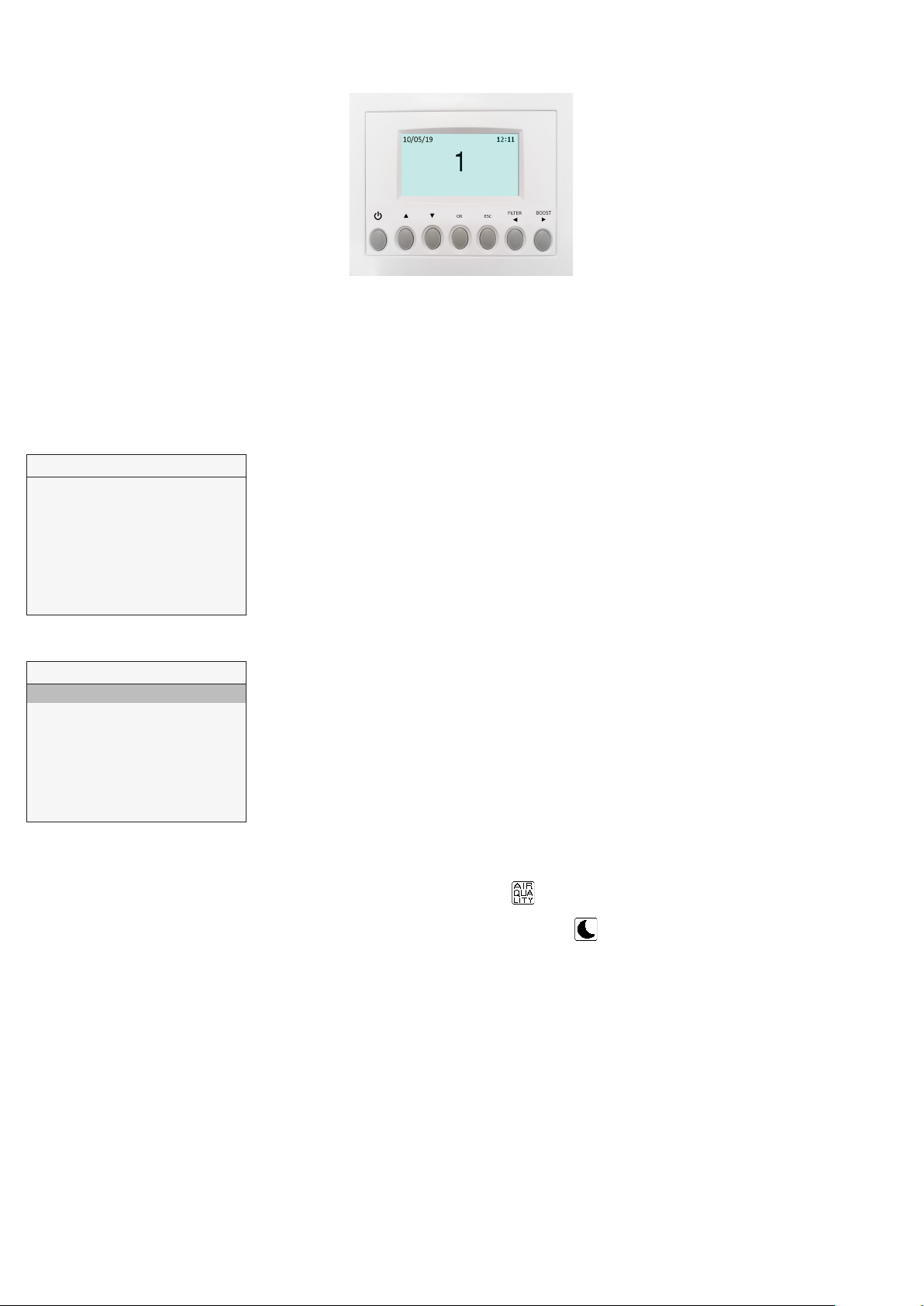

7.1 Menu utente sul Comando Multifunzione ................................................................................................................13
7.2 Menu installatore sul Comando Multifunzione..........................................................................................................15
7.3 Funzionalità aggiuntive.......................................................................................................................................... 20
8 Manutenzione ordinaria e straordinaria................................................................................................................... ...... 21
8.1 Lista componenti................................................................................................................................................... 21
8.2 Descrizione dei Componenti .................................................................................................................................. 22
8.3 Manutenzione ordinaria ........................................................................................................................................ 22
8.4 Manutenzione straordinaria ................................................................................................................................... 23
8.5 Risoluzione guasti .................................................................................................................................................25
9 Smaltimento e riciclaggio.............................................................................................................................................25
10 Scheda Prodotto e dati tecnici .................................................................................................................................. 51
Garanzia.................................................................................................................................................................... 26
1 INDICE

3
2 AVVERTENZE E PRECAUZIONI
ATTENZIONE
Assicurarsi che l’interruttore generale dell’impianto sia spento prima di qualsiasi operazione di installazione, manutenzione
ordinaria o straordinaria o collegamento elettrico!
ATTENZIONE
L’installazione e la manutenzione dell’unità e del sistema di ventilazione completo deve essere eseguito da un installatore
autorizzato e in conformità alle leggi e ai regolamenti vigenti.
Trasporto e stoccaggio
• Non lasciare l’apparecchio esposto ad agenti atmosferici (pioggia, sole, neve, etc.).
• I raccordi per la connesione alle tubazioni devono essere protetti durante lo stoccaggio e l’installazione.
Installazione
• Dopo aver rimosso il prodotto dall’imballo, verificarne l’integrità. Non lasciare parti dell’imballo alla portata di bambini o
persone diversamente abili.
• Fare attenzione agli angoli taglienti. Utilizzare guanti di protezione.
• L’apparecchio non deve essere impiegato come attivatore di scaldabagni, stufe, ecc., né deve scaricare in condotti adibiti
all’evacuazione di aria calda/fumi derivanti da alcun tipo di apparecchio a combustione. Esso deve espellere l’aria all’esterno
tramite un proprio condotto specifico.
• Qualora nell’ambiente in cui è installato il prodotto sia presente un apparecchio funzionante a combustibile (scaldacqua, stufa a
metano etc., di tipo non a “camera stagna”), è indispensabile assicurare un adeguato ingresso d’aria, per garantire una buona
combustione e il corretto funzionamento di tali apparecchi.
• L’impianto elettrico a cui è collegato il prodotto deve essere conforme alle normative vigenti.
• Prima di collegare il prodotto alla rete di alimentazione o alla presa elettrica accertarsi che:
- i dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica;
- la portata dell’impianto/presa sia adeguata alla potenza massima dell’apparecchio.
• Per l’installazione occorre prevedere nella rete di alimentazione, conformemente alle regole di installazione, un interruttore
onnipolare che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III (distanza dei contatti
uguale o superiore a 3mm).
Utilizzo
• L’apparecchio non deve essere utilizzato in applicazioni diverse da quelle indicate in questo manuale.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore ad 8 anni e da persone con ridotte capacità fisiche,
sensoriali o mentali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliate o istruite su come utilizzare
in modo sicuro l’apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l’apparecchio. Pulizia
e manutenzione da parte dell’utente non devono essere eseguite da bambini senza supervisione.
• Non toccare l’apparecchio con mani/piedi umidi o bagnati.
• L’apparecchio è destinato ad estrarre solo aria pulita, ossia senza elementi grassi, fuliggine, agenti chimici e corrosivi, miscele
infiammabili o esplosive.
• Non impiegare il prodotto in presenza di sostanze o vapori infiammabili, come alcool, insetticidi, benzina, etc.
• Il sistema deve rimanere in funzione continuamente e fermato solo durante le operazioni di manutenzione
ordinaria e straordinaria.
• Non ostruire la griglia di aspirazione o di espulsione per garantire l’ottimale passaggio dell’aria.
• Non immergere I’apparecchio o altre sue parti in acqua o liquidi.
• Temperatura di funzionamento: da 0°C fino a +40°C.
Manutenzione straordinaria
• Sebbene il prodotto sia stato disconnesso dalla rete elettrica,sussiste il rischio di lesioni a causa delle parti ancora in movimento.
• Fare attenzione agli angoli taglienti. Utilizzare guanti di protezione.
• In caso di riparazione utilizzare solo ricambi originali.
3 INFORMAZIONI DI PRODOTTO
3.1 Generale
Questo documento è il Manuale di Installazione, Uso e Manutenzione delle unità di ventilazione con recupero di calore MED
A-300.
Esso include informazioni di base e raccomandazioni relative all’installazione, alla messa in servizio e alle operazioni di
manutenzione per assicurarne il funzionamento corretto.
Per ottenere il funzionamento corretto e sicuro del prodotto, leggere questo manuale con attenzione, utilizzare l’unità seguendo
le linee guida di seguito elencate e attenersi a tutte le prescrizioni di sicurezza.
I modelli MED A-300 vengono forniti con il pannello di comando multifunzione.
ATTENZIONE
Qualora si rilevi un’anomalia di funzionamento, scollegare il prodotto dalla rete elettrica e contattare immediatamente un
tecnico qualificato.

4
3.3 Connessioni delle tubazioni
L’unità viene fornita in orientamento SX.
SX I collegamenti da e verso l’esterno si trovano sul lato sinistro dell’unità vista di fronte DEFAULT
DX I collegamenti da e verso l’esterno si trovano sul lato destro dell’unità vista di fronte
Dimensioni in mm.
Ø155
Ø148
778
861
799 62
144 490 144
180
247 123
279 220
549
279
Ø155
Ø148
778
861
799 62
144 490 144
180
247 123
279 220
549
279
778
490 144144
279 279220
247 180
Ø155
Ø148
778
861
799 62
144 490 144
180
247 123
279 220
549
279
Ø148
799
861
62
549
123
Ø155
A
B
C
D
Peso (kg)
MED A-300
34,5
MED A-300
REVISIONE
NON SCALARE DISEGNO
FOGLIO 1 DI 1
A0
PESO:
fig-8
A A
B B
C C
D D
E E
F F
G G
H H
J J
K K
L L
M M
N N
P P
R R
T T
24
24
23
23
22
22
21
21
20
20
19
19
18
18
17
17
16
16
15
15
14
14
13
13
12
12
11
11
10
10
9
9
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
N. DISEGNO
SCALA:1:1
TITOLO:
MATERIALE:
DATA
DISEG.
VERIF.
APPR.
FABB.
Qual.
ANGOLARE:
FINITURA:
LINEARE:
BORDI NETTI
NOME FIRMA
SE NON SPECIFICATO:
QUOTE IN MILLIMETRI
FINITURA SUPERFICIE:
TOLLERANZE:
INTERRUZIONE
QR
MED A-300
SX
AIngresso aria dall’esterno
BEspulsione aria verso l’esterno
CAria fornita all’interno
DAria estratta dall’interno
EScarico condensa invernale
FScarico condensa estivo
DX
AAria estratta dall’interno
BAria fornita all’interno
CEspulsione aria verso l’esterno
DIngresso aria dall’esterno
EScarico condensa estivo
FScarico condensa invernale
Fig. 3.a Connessioni orientamento SX e DX - MED A-300.
A
B
C
D
E
F
3.2 Dimensioni e Peso

5
3.5 Etichetta dati
3.4 Spazio richiesto
Assicurarsi che attorno all’unità vi sia spazio sufficiente per lo svolgimento delle attività di manutenzione (accessibilità ai filtri e
alla scatola collegamenti elettrici e rimozione dei pannelli di ispezione laterali e frontali).
Per ottenere l’orientamento DX eseguire le seguenti operazioni:
•Modificare l’orientamento sul Comando Multifunzione (§ 7.2 - Menu installatore sul Comando Multifunzione: 3 Orientamento
macchina).
Spostare il filtro F7 dalla sede di sinistra a quella di destra.
•Sostituire l’etichetta flussi posta sulla parte superiore dell’involucro e l’etichetta scarico condensa sulla parte inferiore con
quelle fornite con il manuale istruzioni.
Fig.3.b Etichetta dati
4 TRASPORTO E STOCCAGGIO
Il prodotto è fornito in una scatola di cartone.
Il prodotto deve essere stoccato e trasportato in modo che sia sempre protetto da danni fisici che possono guastare le bocche,
la carcassa, il display, ecc...
Deve essere coperto in modo che la polvere, la pioggia e la neve non possano entrare e danneggiare l’unità e i suoi componenti.
ATTENZIONE
Assicurarsi che le avvertenze e le precauzioni indicate nel Capitolo 2 siano attentamente lette, comprese e rispettate!
5 INSTALLAZIONE
Questa sezione descrive come installare l’unità correttamente.
L’unità deve essere installata seguendo queste istruzioni.
5.1 Rimozione dell’imballo
Verificare che l’unità (e gli eventuali accessori) siano conformi a quanto ordinato prima di procedure all’installazione. Eventuali
discrepanze rispetto a quanto ordinato devono essere comunicate al fornitore.
5.2 Dove/come installarlo
• Tutte le unità sono intese per installazione all’interno, in zone riscaldate.
• Montare l’unità su superfici piane (a parete).
ATTENZIONE
Assicurarsi che le avvertenze e le precauzioni indicate nel Capitolo 2 siano attentamente lette, comprese e rispettate!

6
• L’unità può essere installata solo verticalmente.
• E’ importante che l’unità sia completamente posta a livello prima di essere attivata.
• E’ preferibile posizionare l’unità in una stanza separata (ad es. magazzino, lavanderia o similare).
• Scegliendo la zona considerare che l’unità richiede una manutenzione periodica e che i pannelli di ispezione devono rimanere
facilmente accessibili.
• Lasciare spazio libero per l’apertura dei pannelli e per l’estrazione dei principali componenti (§ 3.4).
• La bocca di immissione dell’aria esterna deve essere, se possibile, posizionata nel lato nord o est dell’edificio e comunque
lontana da altre bocche di espulsione, ad esempio quelle previste di estrattori installati in cucina o in lavanderia.

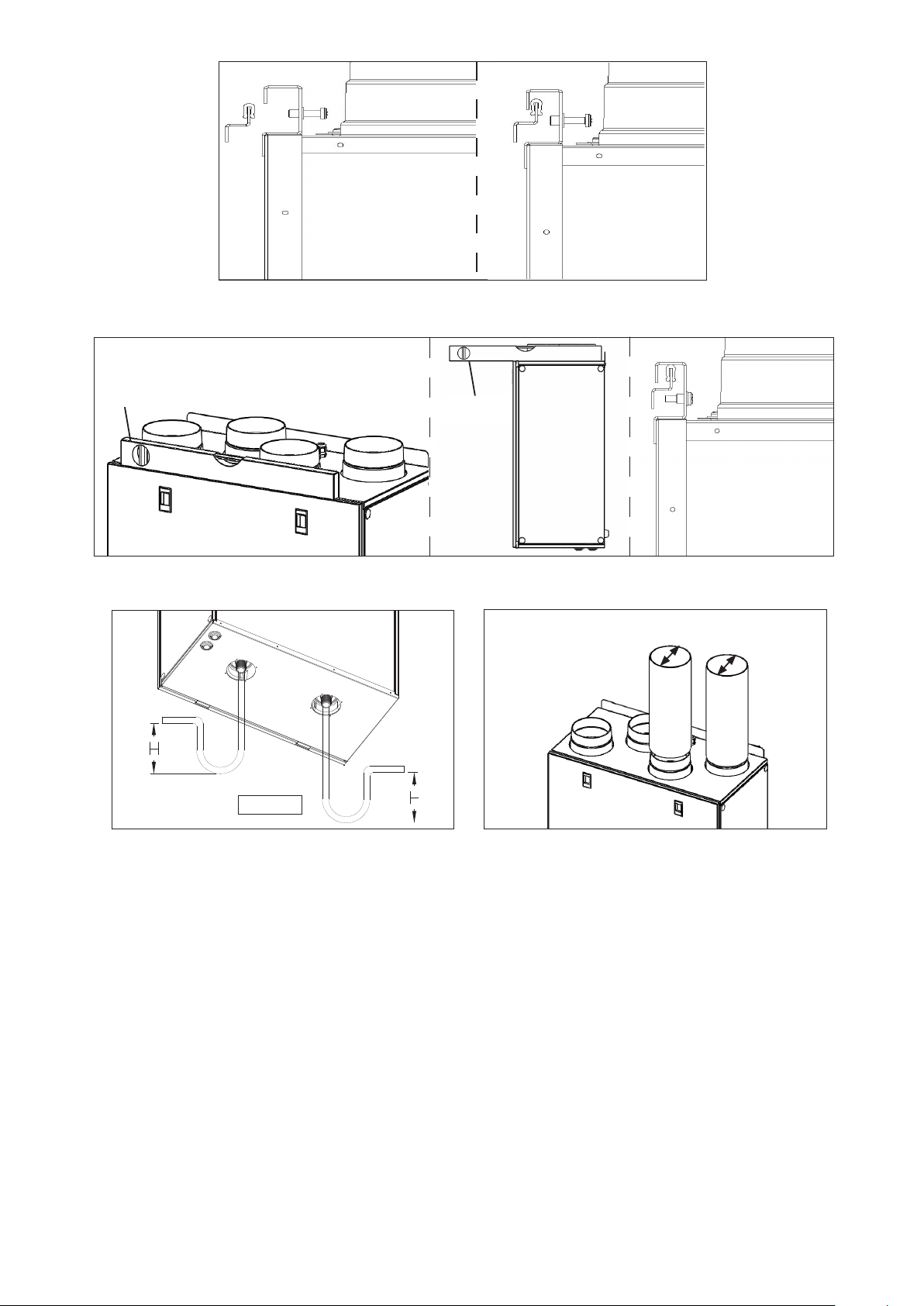

5.3 Installazione
L’unità deve essere installata come segue.
E’ importante che l’unità sia in posizione verticale affinché lo scarico condensa funzioni appropriatamente.
Distanziali
Fig. 5.b
2x
Fig. 5.a
Livella a bolla d’aria
MED A-300

7

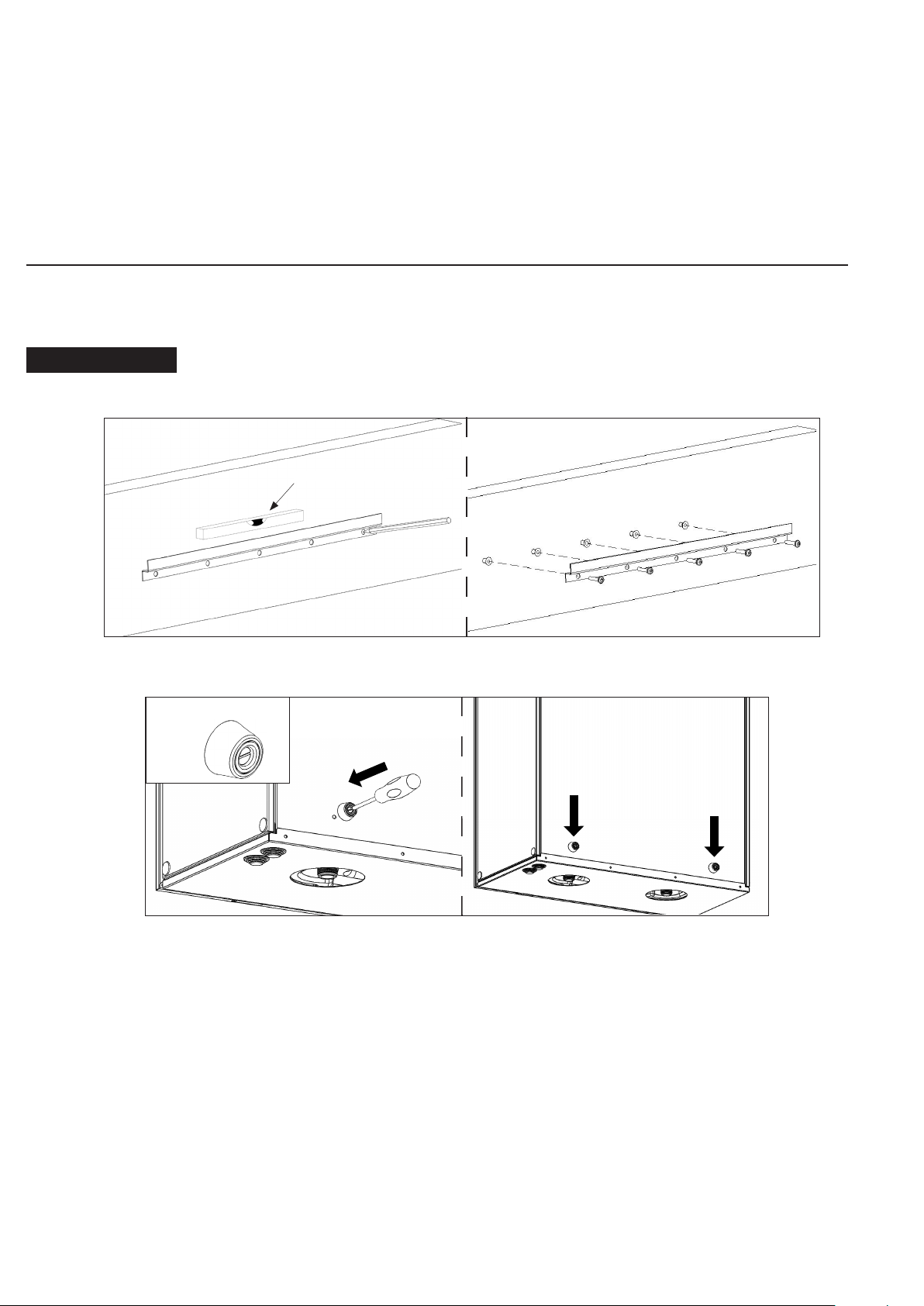

5.a Preparare la superficie sulla quale l’unità deve essere montata. Assicurarsi che essa sia piana, livellata e costruita in
modo da poter sostenere il peso dell’unità. Effettuare l’installazione conformemente a quanto richiesto dalle norme e dai
regolamenti locali in vigore. Utilizzare la staffa di montaggio per segnare i fori sulla parete: assicurarsi che sia a livello di
bolla. Fissare la staffa di montaggio sulla parete mediante viteria appropriata (non fornita).
5.b Fissare sul retro dell’unità i due distanziali in gomma.
5.c Appendere l’unità alla staffa.
5.d Assicurarsi che il prodotto sia a livello di bolla e avvitare la vite di sicurezza.
5.e Collegare i raccordi di scarico condensa (G 3/4” M) presenti nella parte inferiore dell’unità ad un tubo sifonato (o similare) sul
canale di scarico. Eventualmente chiudere con il tappo fornito il raccordo non utilizzato. Assicurarsi che queste operazioni
vengano eseguite a regola d’arte per garantirne la tenuta.
5.f Connettere l’unità al sistema di tubazioni, assicurarsi che vengano utilizzati tutti gli accessori necessari per realizzare un
sistema di ventilazione funzionale.
Collegare elettricamente l’unità come indicato nel § 5.4. Verificare che si attivi correttamente.
Fig. 5.c
Fig. 5.d
Livella a bolla d’aria Livella a
bolla d’aria
H=min. 60mm
Fig. 5.e Fig. 5.f
Ø160mm Ø160mm

8
Fig. 5.g Collegamento cavi
GIALLO-VERDE BLU
MARRONE
N
L
ALIMENTAZIONECONTROLLO
GIALLO (A) BIANCO (B)
MARRONE (+12V)
VERDE (GND)
SENSORE ESTERNO
BLU MARRONE
5.4 Collegamento elettrico precablato
ATTENZIONE
Assicurarsi che l’interruttore generale dell’impianto sia spento prima di qualsiasi operazione di installazione, manutenzione
ordinaria o straordinaria o collegamento elettrico!
ATTENZIONE
L’installazione e la manutenzione dell’unità e del sistema di ventilazione completo deve essere eseguito da un installatore
autorizzato e in conformità alle leggi e ai regolamenti vigenti.
L’unità necessita della messa a terra.
I collegamenti interni sono eseguiti durante l’assemblaggio in fabbrica.
Per il collegamento tra il Comando Multifunzione e la scheda madre utilizzare un cavo twisted-pair, 4 poli, di lunghezza massima 30m.
L’unità viene fornita pre-cablata con:
- cavo di alimentazione (3 fili: marrone, blu, giallo/verde).
- cavo di collegamento a Comando Multifunzione (4 fili: verde, marrone, giallo, bianco).
- cavo di collegamento a sensore esterno (2 fili: blu e marrone).

9
5.5 Collegamenti elettrici aggiuntivi
L’unità necessita della messa a terra.
I collegamenti interni sono eseguiti durante l’assemblaggio in fabbrica.
Per il collegamento tra il Comando Multifunzione e la scheda madre utilizzare un cavo twisted-pair, 4 poli, di lunghezza massima
30m. Le immagini successive mostrano lo schema elettrico.
Ingressi/comandi
N°1 connettore alimentazione AC.
N°3 ingressi on/off contatti puliti: per sensori ambiente (ingresso IAQ sensore SECO2W, sensore umidità SEHR2M, SEHRW), per il pulsante
Boost (chiamato BST) e per l’abilitazione ON/OFF remota (ingresso HY/S1 vedere par. 7.3).
N°1 ingresso analogico 1-10V (chiamato SLAVE).
N°1 connettore a 4 poli per Comando Multifunzione (RS485 più alimentazione 12Vdc).
Uscite
N°1 uscita on/off per elemento riscaldante pre o post (contatto a relais - 250Vac 5A).
Fig. 5.h Collegamenti elettrici sulla scheda madre fissata all’interno della scatola portacontattia
ATTENZIONE
Assicurarsi che l’interruttore generale dell’impianto sia spento prima di qualsiasi operazione di installazione, manutenzione
ordinaria o straordinaria o collegamento elettrico!
ATTENZIONE
L’installazione e la manutenzione dell’unità e del sistema di ventilazione completo deve essere eseguito da un installatore
autorizzato e in conformità alle leggi e ai regolamenti vigenti.
Quando non si utilizza il Comando Multifunzione (ES. MODBUS) per attivare e disattivare l’unità da remoto connettere
l’ingresso HY/S1 (vedi par. 7.3)
Pulsante
BOOST
(BST)
Ingresso IAQ
(Qualità aria sensore SECO2W )
(sensore umidità
SEHR2M-SEHRW) BST IAQ HY/S1
Comando Multifunzione
N L
-S4 - + +
SLA
1-10V
HEAT/CD
+12V A B
GND
Ingresso SLAVE
1-10V
Alimentazione AC
Uscita batteria riscaldante
(MAX 250Vac 5A)
Ingresso HY/S1
(per abilitazione
ON/OFF remota)
NON RIMUOVERE
(vedere § 7.3 Remote enable) manuale
uso/installazione

10
6 MESSA IN SERVIZIO
6.1 Settaggio velocità dei ventilatori
La velocità dei ventilatori può essere regolata durante l‘installazione in base al tasso di ventilazione richiesta.
La figura 6. a rappresenta la curva di prestazione alle diverse regolazioni del segnale 0-10V fornito ai motori. L’assorbimento
indicato si riferisce ai 2 motori.
La tabella 6. b indica l’efficienza del pacco scambiatore e la condensa prodotta in diverse condizioni climatiche, per aiutare la
decisione, demandata al progettista o all’installatore dell’impianto, di collegare uno o entrambi gli scarichi condensa.
Una elevata produzione di condensa è conseguenza diretta di elevata efficienza e del grado di umidità.
La tabella 6. c indica i livelli sonori alle diverse velocità.
Punto di lavoro W m3/h SPI (W/m3/h) ɳt %(1)
I 8,9 54 0,1648 92
II 11,2 76 0,1481 92
III 14,2 97 0,1461 91
IV 19,4 119 0,1633 90
V 25,3 140 0,1802 89
VI 32,7 162 0,2019 89
VII 47,4 191 0,2484 88
VIII 64,7 220 0,2946 87
IX 87,8 248 0,3535 86
(1)
Efficienza termica dell’unità.

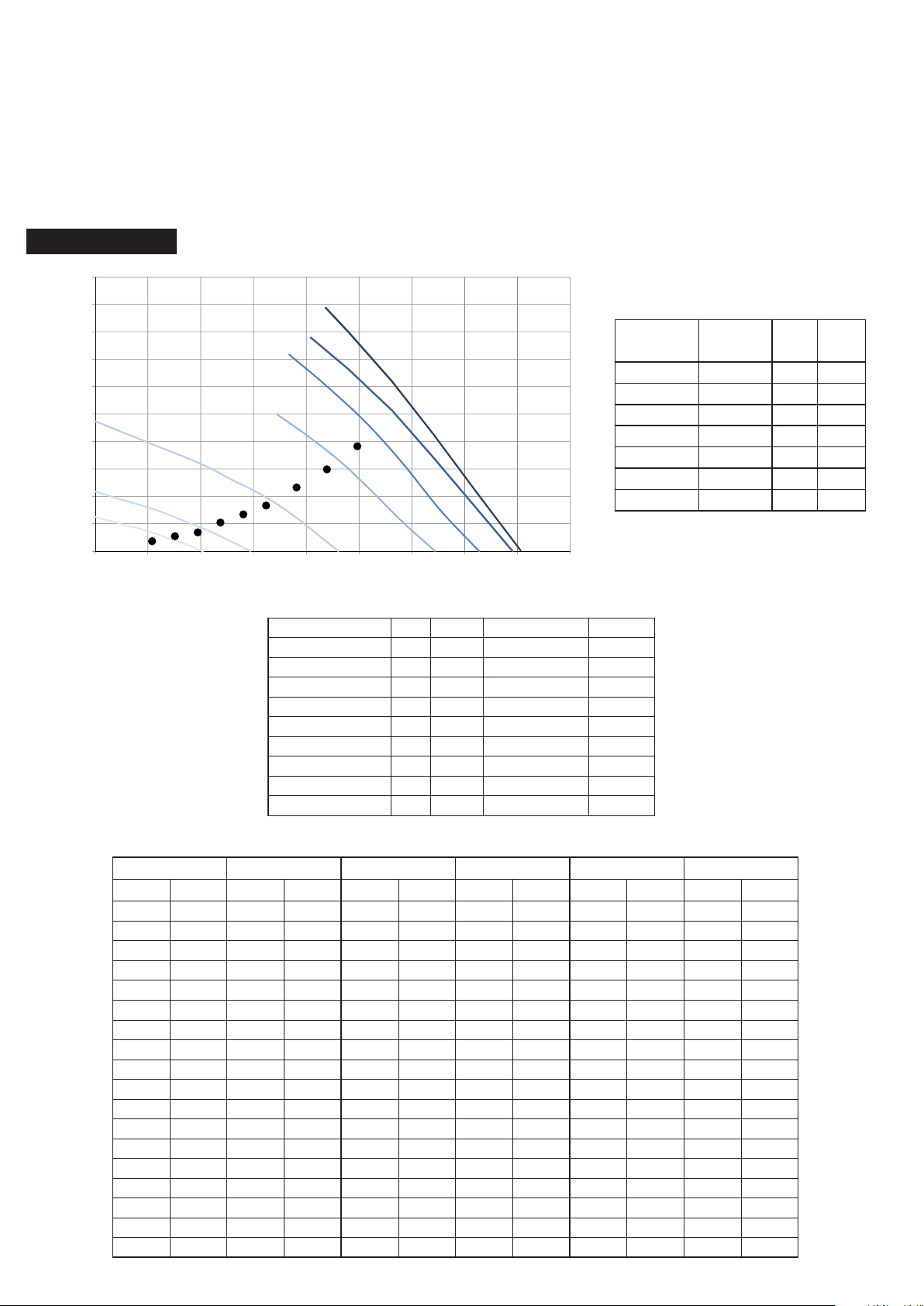

Fig. 6.a Curva di immissione in accordo al
Reg. 1253/2014 (ErP).
Prodotto testato senza filtro F7.
Pressione statica - Pa
Portata d’aria - m3/h
0
50
100
150
200
250
300
350
400
450
500
0 50 100 150 200 250 300 350 400 450
I
II
III
IV V
VI VII
VIII IX
A
B
C
D
E
F
G
Posizione Velocità
%
W
max
m3/h
max
A (min) 23 12 102
B 30 19 149
C 46 43 230
D 60 88 322
E 77 134 364
F 92 149 395
G (max) 100 160 403
MED A-300
Tabella 6.b Efficienza termica dello scambiatore e produzione media acqua di condensa.
ESTERNO INTERNO 100m3/h 200m3/h 300m3/h 400m3/h
T (°C) R.H. (%) T (°C) R.H. (%) ƞ (%) H2O (kg/h) ƞ (%) H2O (kg/h) ƞ (%) H2O (kg/h) ƞ (%) H2O (kg/h)
-18 60 20 30 95,9 0,31 92,3 0,59 89,2 0,83 86,4 1,05
-18 70 20 40 96,4 0,44 93,3 0,85 90,6 1,23 88,2 1,58
-18 80 20 50 96,9 0,56 94,2 1,10 91,9 1,60 89,8 2,08
-10 60 20 30 95,7 0,20 91,8 0,36 88,3 0,49 85,2 0,58
-10 70 20 40 96,3 0,32 93 0,60 90,1 0,85 87,5 1,07
-10 80 20 50 96,8 0,43 94 0,82 91,6 1,19 89,4 1,54
0 50 20 30 94,7 0,02 89,8 0 85,6 0 82 0
0 60 20 40 95,5 0,12 91,5 0,20 87,8 0,25 84,3 0,27
0 70 20 50 96,3 0,22 93 0,40 90 0,56 87,3 0,69
10 50 20 40 94,5 0 89,8 0 85,6 0 82 0
10 60 20 50 94,5 0 89,8 0 85,6 0 82 0
10 70 20 60 95,3 0,04 90,9 0,06 86,6 0,06 82,5 0,03
35 60 26 50 94,6 0 89,9 0 85,9 0 82,3 0
35 70 26 55 96,3 0,09 92,8 0,15 89,4 0,20 86,2 0,22
35 80 26 60 97,7 0,19 95,7 0,36 93,9 0,52 92,2 0,67
40 60 26 50 96,5 0,16 93,3 0,29 90,2 0,39 87,3 0,46
40 70 26 55 97,7 0,28 95,6 0,54 93,7 0,78 91,6 1
40 80 26 60 98,5 0,39 97,2 0,77 96,1 1,13 95 1,49
