EMP-Centauri A5/5PUC-3 User manual

EMP-Centauri s.r.o.
ul. 5. května 690
339 01 Klatovy 1
Czech Republic
( ([phone]
fax: [phone]
[email protected]
A5/5PUC-3
A4/4PUS-3
A1/1PET12dB-1
A1/1PET30dB-1
A1/1PEU15dB-1
A2/2PCU15dB-1
www.emp-centauri.cz
1/002188
A5/5PUC-3
A5/5PUC-3
A1/1PET
30dB-1
A4/4PUC-3
A1/1PEU
15dB-1
A2/2PCU
15dB-1
A4/4PUC-3
A2/2PCU
15dB-1
English
Dear Customer
Congratulations on the purchase of the EMP-Centauri Pro Class product. Before its installation and putting into operation,
read carefully the entire operation manual. Keep the operation manual in a safe place. The product may only be installed
and connected with strict observance of the manual and of valid regulations.
The area of application, warranty
The product is designed for distributing satellite, terrestrial TV and radio signals in normal house installations. The warranty shall
not apply, if the product is used for other than specied purpose. The user will be responsible for injury or material damage which
may arise in consequence of any use of the product in contradiction with the manual. The product utilizes technologies which are
protected by copyrights and patents. It is prohibited and unlawful to dismantle the product and make any interventions in it.
EMP-Centauri Pro Class products are covered under warranty for up to 6 (six) years from the date of manufacturing. To
enable superior warranty and post service warranty service, keep all purchase records in a safe place. It is also recommended
to keep the original packaging for the warranty period.
Product installation
Product must be installed and used on a dry place. To connect inputs and outputs, use quality coaxial cable 75Ω with
F connectors, which are designed for satellite reception. It is not allowed to break coaxial cables, minimal bend radius is 5 cm.
Tighten the F connectors with adequate power. Examples of practicable connections are shown in this manual or at website
www.emp-centauri.cz.
Technical specication of product
A5/5PUC-3: frequency range: 40-862, 950-2300 MHz, gain 10-15 dB, output level 109 dBuV (40-862 MHz), 113 dBuV (950-2300 MHz)
A4/4PUS-3: frequency range: 950-2300 MHz, gain 10-15 dB, max. output level 113 dBuV (950-2300 MHz)
A1/1PET12dB-1: frequency range: 40-862 MHz, gain 12 dB min., max. output level 115dBuV
A1/1PET30dB-1: frequency range: 40-862 MHz, gain 30 dB min., max. output level 115dBuV
A1/1PEU15dB-1, A2/2PCU15dB-1: frequency range: 40-2300 MHz, gain 12-15 dB, output level 109 dBuV (40-862 MHz), 113 dBuV
(950-2300 MHz)

Instruction manual
A5/5PUC-3, A4/4PUS-3
Product A5/5PUC-3 is a multiple satellite and terrestrial amplier with high Pout, transparent for LNB power and control.
Satellite ampliers are powered from their DC loops, while terrestrial section is powered from adjacent satellite amplier (SAT
3). Alternatively, when no DC power is applied to any of it‘s RF connectors, product can be powered from external power
supply via cinch socket.
Product contains 5 input connectors (marked “SAT 1 IN”, “SAT 2 IN”, “SAT 3 IN”, “SAT 4 IN” and “TERR IN”), 5 output
connectors (marked “SAT 1 OUT”, “SAT 2 OUT”, “SAT 3 OUT”, “SAT 4 OUT” and “TERR OUT”), 1 grounding terminal and
1 cinch socket for external power source (marked “DC 9-20V in”).
Product A4/4PUS-3 is an A5/5PUC-3 with omitted terrestrial section.
A1/1PET12dB-1, A1/1PET30dB-1
Products A1/1PET12dB-1 and A1/1PET30dB-1 are terrestrial ampliers with high Pout powered via external power supply and
with ability to feed masthead preamplier via input cable. They contain 1 input connector (marked “RF in 12V/100mA”), 1 output
connector (marked “RF out”) and 1 cinch connector for external power source (marked as “DC 14V in”).

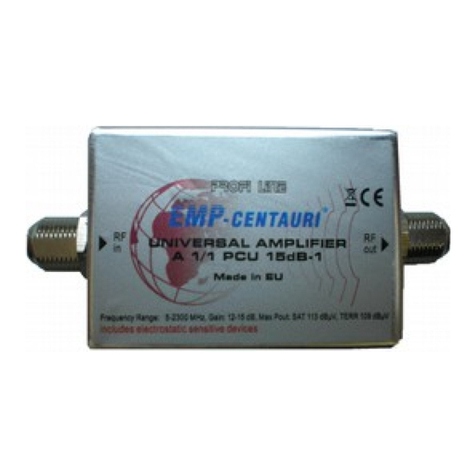

A1/1PEU15dB-1
Product A1/1PEU15dB-1 is universal amplier with high Pout, able to amplify signals in both terrestrial and satellite bands. It
is transparent for LNB control and feeding, while the amplier itself is powered from external power source. It contains 1 input
connector (“RF in”), 1 output connector (marked as “RF out”) and 1 cinch connector for external power source connection
(marked as “DC 9-20V in”).
A2/2PCU15dB-1
Product A2/2PCU15dB-1 is universal amplier with high Pout powered via adjacent RF cable, suitable for reception of
terrestrial signals. It contains 2 input connectors (“RF in” and “RF + DC”) and 2 output connectors (marked as “RF out” and “RF
+ DC”). Amplier is located between ports “RF in” and “RF out”. There is a loop between “RF + DC” connectors, from which
the amplier is powered.
Caution: Electrostatic sensitive devices inside, connect power source only after all RF connections are
completed.
Explanation of symbols on the product
Certicate of conformity
According to EU directive, electric and electronic devices which are identied by one of the following symbols
must not be disposed of together with municipal waste. When disposing of the old device, use local waste
collection and separation systems.
Česky
Vážený zákazníku
děkujeme Vám za zakoupení Pro Class výrobku EMP-Centauri. Před instalací a uvedením výrobku do provozu si pečlivě
prostudujte celý návod k obsluze. Návod k obsluze uložte na bezpečném místě. Přepínač se smí instalovat a zapojovat jen
za předpokladu přísného dodržování návodu a platných předpisů.
Oblast použití přepínače, záruka
Výrobek je určen k distribuci televizních a rozhlasových signálů v domovních instalacích a to satelitních, popř. i pozemních.
Záruka se nevztahuje na výrobek používaný k jinému než zde uvedenému účelu. Za zranění a nebo materiální škody vzniklé
v důsledku jakéhokoliv použití, které není v souladu s návodem, je odpovědný uživatel.
Výrobek používá technologie, které jsou chráněny autorskými právy, a je chráněn patentovanými technologiemi. Demontáž
přepínače a zásahy do něj jsou zakázány.
Záruční lhůta pro výrobky řady Pro Class činí 6 let od data výroby. Pro zajištění kvalitního záručního a pozáručního servisu
uschovejte všechny doklady o koupi a případných opravách výrobku. Doporučujeme Vám po dobu záruční doby uchovat pů-
vodní obaly k výrobku.
Instalace výrobku
Výrobek musí být umístěn v suchém prostředí. Pro zapojení vstupů a výstupů používejte kvalitní koaxiální kabel 75Ω
s F konektory, který je určen pro satelitní příjem. Koaxiální kabely se nesmí lámat, minimální poloměr ohybu je 5 cm.
F konektory přiměřenou silou dotáhněte. Příklady možných zapojení jsou uvedeny na výkresech v tomto návodu nebo na
internetové stránce www.emp-centauri.cz.
Technické parametry přístroje
A5/5PUC-3 : kmitočtový rozsah: 40-862, 950-2300 MHz, zisk 10-15 dB, max. výstupní úroveň 109 dBuV (40-862 MHz), 113
dBuV (950-2300 MHz)
A4/4PUS-3 : kmitočtový rozsah: 950-2300 MHz, zisk 10-15 dB, max. výstupní úroveň 113 dBuV (950-2300 MHz)
A1/1PET12dB-1: kmitočtový rozsah: 40-862 MHz, zisk min. 12 dB, max. výstupní úroveň 115dBuV
A1/1PET30dB-1: kmitočtový rozsah: 40-862 MHz, zisk min. 30 dB, max. výstupní úroveň 115dBuV
A1/1PEU15dB-1 , A2/2PCU15dB-1 : kmitočtový rozsah: 40-2300 MHz, zisk 12-15 dB, max. výstupní úroveň 109 dBuV (40-862
MHz), 113 dBuV (950-2300 MHz)
Návod k použití
A5/5PUC-3, A4/4PUS-3
Výrobek A5/5PUC-3 je vícenásobný zesilovač s vysokou vybuditelností, který zesiluje současně 4 satelitní mezifrekvenční
pásma spolu s pozemně vysílanými signály. Výrobek je transparentní pro napájení a řízení konvertoru (13/18V, 22 kHz),
přičemž sám je tímto napětím napájen (pozemní část je napájena ze SAT cesty 3). Alternativně je možné zesilovač napájet z
externího zdroje, avšak jen v případě, kdy na SAT vstupy a výstupy zesilovače není připojeno žádné jiné napětí.
Výrobek obsahuje 5 vstupních konektorů (označení „SAT 1 IN“, „SAT 2 IN“, „SAT 3 IN“, „SAT 4 IN“ a „TERR IN“), 5 výstupních
konektorů (označení „SAT 1 OUT“, „SAT 2 OUT“, „SAT 3 OUT“, „SAT 4 OUT“ a „TERR OUT), 1 zemnící konektor a 1 cinch
konektor pro připojení externího zdroje (označení „DC 9-20V in“).
A4/4PUS-3 je totožný s A5/5PUC-3, avšak bez zesilovače pozemní cesty.
A1/1PET12dB-1, A1/1PET30dB-1
Výrobky A1/1PET12dB-1 a A1/1PET30dB-1 jsou širokopásmové zesilovače pozemního vysílání s vysokou vybuditelností, napájené
externím zdrojem a s možností napájení anténního předzesilovače po vstupním kabelu. Obsahují 1 vstupní konektor (označení „RF in
12V/100mA“), 1 výstupní konektor (označení „RF out“) a 1 cinch konektor pro připojení externího zdroje (označení „DC 14V in“).
A1/1PEU15dB-1
Výrobek A1/1PEU15dB-1 je univerzální zesilovač použitelný jak pro pozemní vysílání, tak pro satelitní mezifrekvenční pásmo.
Vyznačuje se vysokou vybuditelností, je průchozí pro napájení a řízení konvertoru satelitním přijímačem, přičemž sám je
napájen externím zdrojem. Obsahuje 1 vstupní konektor (označení „RF in“), 1 výstupní konektor (označení „RF out“) a 1 cinch
konektor pro připojení externího zdroje (označení „DC 9-20 V in“)..
A2/2PCU15dB-1
Výrobek A2/2PCU15dB-1 je univerzální zesilovač s vysokou vybuditelností, vhodný pro příjem pozemního vysílání. Výrobek
kromě vstupu („RF in“) a výstupu („RF out“) zesilovače obsahuje další dvojici konektorů (označené „RF + DC“), které jsou
navzájem propojeny jak stejnosměrně, tak vysokofrekvenčně. Stejnosměrné napětí na této průchozí cestě slouží k napájení
zesilovače, umístěného mezi konektory „RF in“ a „RF out“.
Upozornění: Výrobky obsahují elektrostaticky citlivé součástky. Napájení přiveďte až po připojení všech
vstupů a výstupů.
Vysvětlení značek na přístroji
Označení shody
Elektrické a elektronické přístroje, které jsou označeny některým z následujících symbolů, nesmějí být podle
směrnice EU likvidovány společně s komunálním odpadem. Při likvidaci starého přístroje využívejte místní
systémy sběru a třídění odpadů. Pro ČR je sběr zprostředkován kolektivním systémem zpětného odběru
a odděleného sběru RETELA s.r.o. Více informací získáte u distributorů zařízení a na www.retela.cz
