Engineering tomorrow AKS 4100/AKS 4100U User manual

Installation guide
Liquid level sensor - Coaxial D22 version
Type AKS 4100 / AKS 4100U
© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 1
1
Available lengths:
可选长度:
使用できる長さ:
Доступные длины:
AKS 4100, 280 mm
AKS 4100U, 11.0 in.
2
3
4

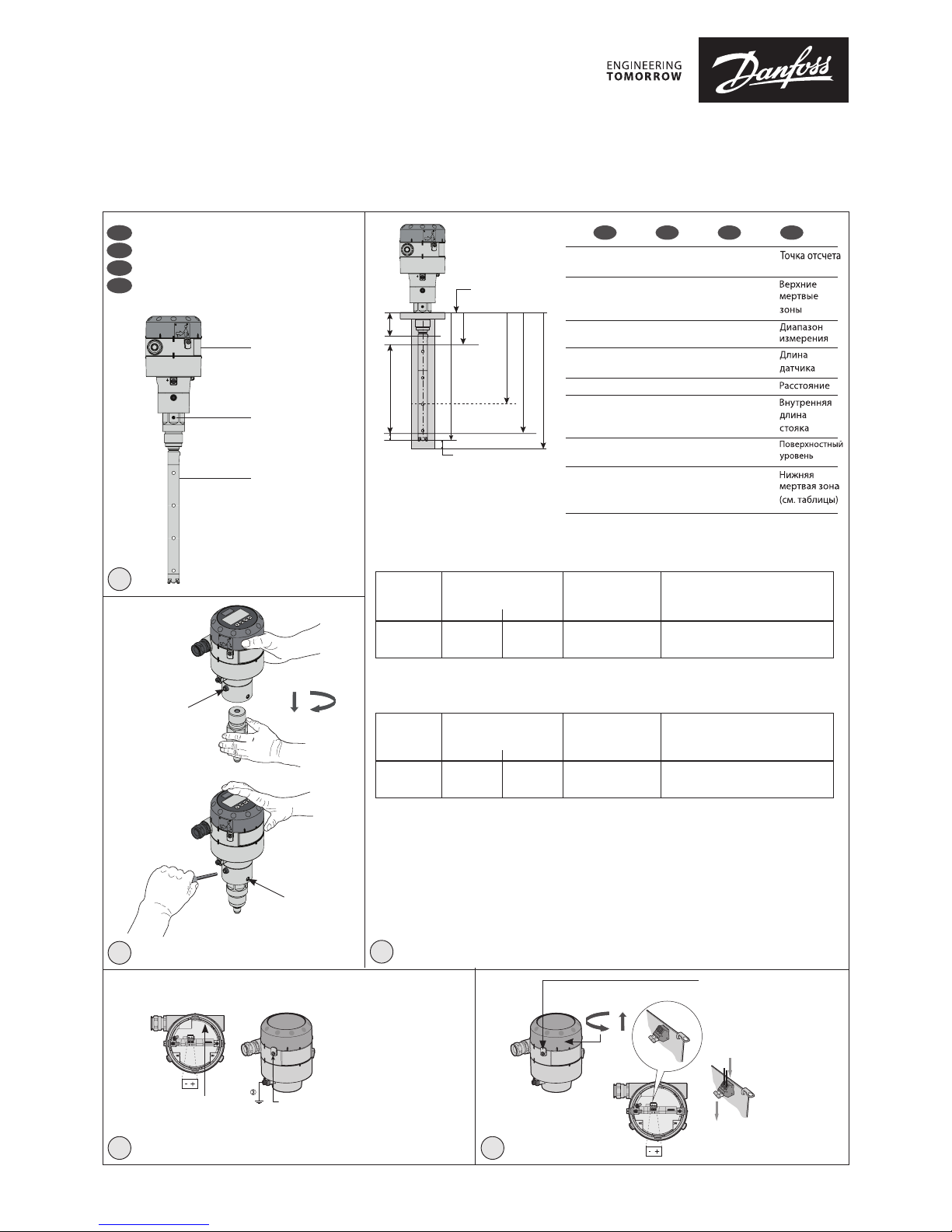

en Liquid Level Sensor AKS 4100/4100U - Coaxial D22
zh 液位传感器 AKS 4100/4100U - 同轴套管式 D22
jp タイプ AKS 4100/4100U - パイプ式 D22
ru Уровнемер AKS 4100/4100U - КОАКСИАЛ. D22
* Values to be entered into HMI Quick Setup menu and recorded on the setting label.
Stick the setting label onto the Signal Converter either inside or outside.
将数值输入到 HMI 快速设置菜单，并在设置标签上标明。
将设置标签粘贴到信号转换器上，内侧或外侧均可。
HMI 高速設置メニューに入力して設定ラベルに記録する値。
内側か外側の設定ラベルを信号コンバータに貼り付けます。
Значения установленные при быстрой настройке уровнемера, необходимо записать на бирку.
Бирку можно разместить как и на преобразователе сигнала, так и в нутри его.
en zh jp ru
AReference
point
参照点 基準点
BTop dead
zone
顶端死区 上 部 デ ッド
ゾーン
CMeasuring
range
测量范围 計測範囲
DProbe
length
探头长度 プ ロ ーブ 長
EDistance 距离 距離
FInner length
of stand-
pipe
立管内部
长度
直立管の内
部長さ
GSurface
level
液位 液面レベル
HButtom
dead zone
(see tables)
底端死区
（参见表格)
下 部 デッド
ゾーン (表を
参照
AKS 4100/4100U
Factory setting / 出厂设定 / 工場出荷時の設定 / Заводская настройка
Refrigerant
制冷剂
冷媒
Хладагент
Probe length
探头长度
プ ロ ーブ 長
Длина измерительной части
Bottom Dead Zone
底端死区
下 部 デ ッド ゾ ーン
Нижняя мертвая зона
Bottom Dead Zone
底端死区
下 部 デ ッド ゾ ーン
Нижняя мертвая зона
[mm] [in.] [mm] [in.]
Ammonia
氨
アンモニア
Аммиак
280 11.0 48 1.9
Improved Bottom dead zone values after the adjustment of dielectric constant
调整介电常数后，底端死区值有所改善
誘電率調整後の改良された下部デッドゾーンの値
Оптимизированные величины верхней и нижней мёртвых зон после введения значения диэлектрической
проницаемости
Refrigerant
制冷剂
冷媒
Хладагент
Probe length
探头长度
プ ロ ーブ 長
Длина измерительной части
Bottom Dead Zone
底端死区
下 部 デ ッド ゾ ーン
Нижняя мертвая зона
Bottom Dead Zone
底端死区
下 部 デ ッド ゾ ーン
Нижняя мертвая зона
[mm] [in.] [mm] [in.]
Ammonia
氨
アンモニア
Аммиак
280 11.0 40 1.6
Danf
oss
M84H0010_1
 
5
Danf
oss
M84H0009_1
Connector for HMI
HMI接头
HMI 用コ ネクタ
Подсоединение HMI
Cover stop. 2.5 mm / 0.2 in. Allen Key.
盖挡. 2.5 mm / 0.2 in. 内六角
カバー止め 2.5 mm / 0.2 インチ六角レンチ
Фиксатор крышки ключ на 2.5 мм/
0.2 дюйма.
Loosen cover stop
松开顶盖
 カバー止めを緩めます
Фиксатор крышки
D22 marking
CE 标识
D22 マーク
Маркировка D22
1a
2a
C
4 mA (0 %)*
B
H
20 mA
(100 %)*
D
A
E
G
F
Min: 30 mm (1.2 in.)

Unscrew
拧开
ねじを外す
Отвинтите

Screw
拧
ねじ
Закрутите

Screw
拧
ねじ
Закрутите
 

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 2
6
7

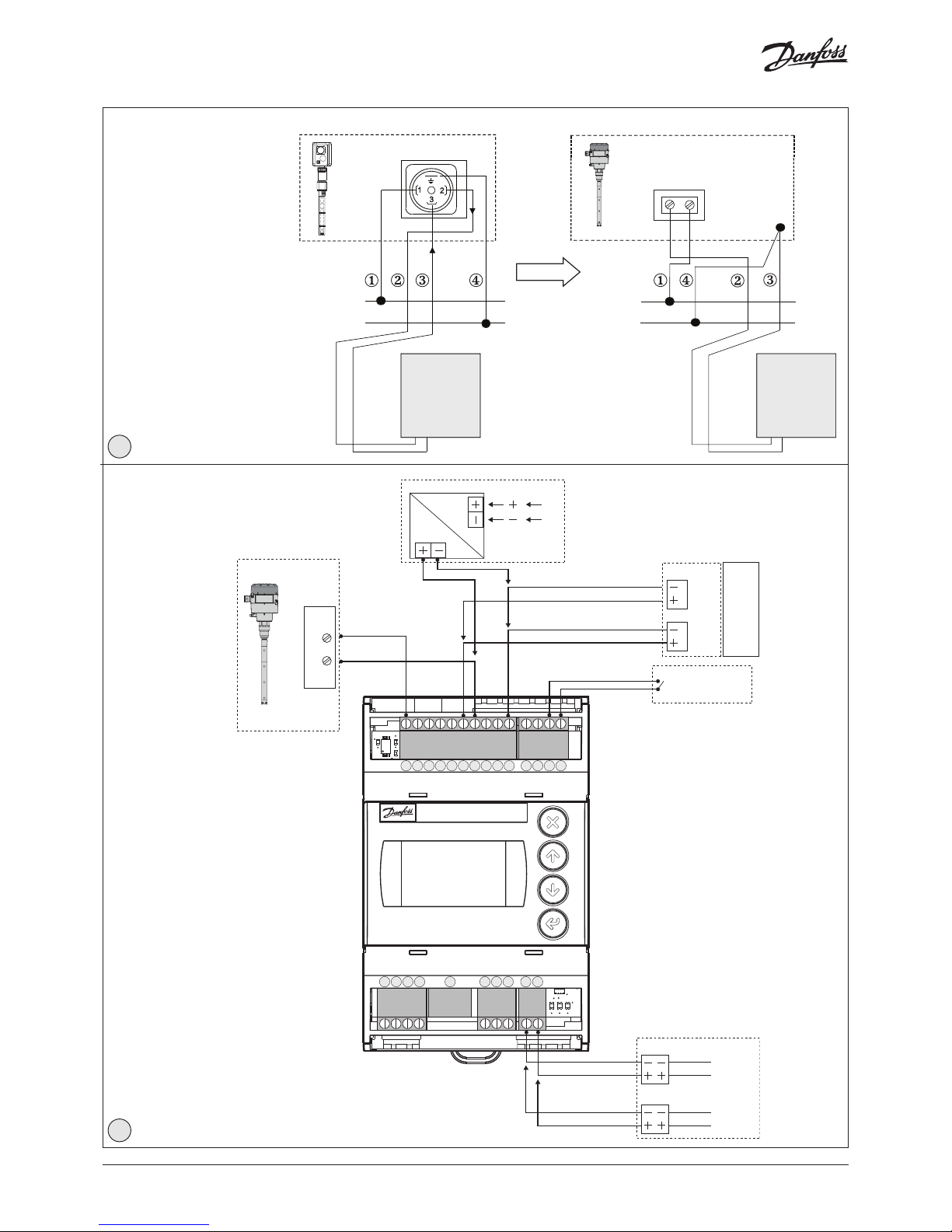

AKS 41/41U with a.c supply to
AKS 4100/4100U with d.c supply.
AKS 41/41U（交流电源）改变为
AKS 4100/4100U（直流电源）
AC 電源付き AKS 41/41U から
DC 電源付き AKS 4100/4100U へ
Замена AKS 41 на AKS 4100
AKS 41/41U перененный ток на
AKS 4100/4100U постоянный ток
AKS 4100/4100U connected to EKE 347
AKS 4100/4100U 连接到 EKE 347
EKE 347 に接続した AKS 4100/4100U
AKS 4100 подсоединение к EKE 347
AKS4100/4100U
AKS 41
DI1 - main switch
4-20 mA
4-20 mA
24 V DC
yellow
blue
orange
ICAD 1st gen
ICAD/ICM
feedback
ICAD 2nd gen
blue
24 V AC
L
N
+
–
1
23
yellow
gray
orange
ICAD 1st gen (pre 2010)
ICAD 2nd gen (2010 +)
yellow
green
brown
brown
white
24 V+ 15 V+ 5 V+ COM AI 5 AI 4 AI 3 AI 2 AI 1 COM COM DI 2 DI 1 COM
R120 CAN H CAN L GND R GND D+ D-
COM AO 1
CAN RJ
24 V DC
24 V DC
1
15 16 17 18 19 20 21 22 23 24
2 3 4 5 6 7 8 9 10 11 12 13 14
Danfoss EKC 347 /
EKE 347 or PLC
24 V a.c (L)
24 V a.c (N)
(+)
AKS 41/41U
(–)
4-20 mA
Danfoss EKC 347 /
EKE 347 or PLC
24 V d.c (+)
24 V d.c (–)
AKS 4100/4100U
–
+

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 3
8
9
AKS 4100/4100U connected to PLC
AKS 4100/4100U 连接到 PLC
AKS 4100/4100U PLC に接続
AKS 4100 подсоединение к PLC
+–
+
–
AKS4100/4100U
PLC
Active analog input 4 – 20 mA / 14 – 30 V DC
4-20 mA 14-30 V d.c.
アクティブ アナログ入力 4～20 mA 14～30 V DC
Активный аналоговый выход 4 – 20 мА 14-30 В пост. тока
Enter menu system
Enter QUICK SETUP
Unit change at
distance/level
readout:
m, cm, mm, in, ft
Change between:
Distance*
Level**
Output (%)***
Output (mA)****

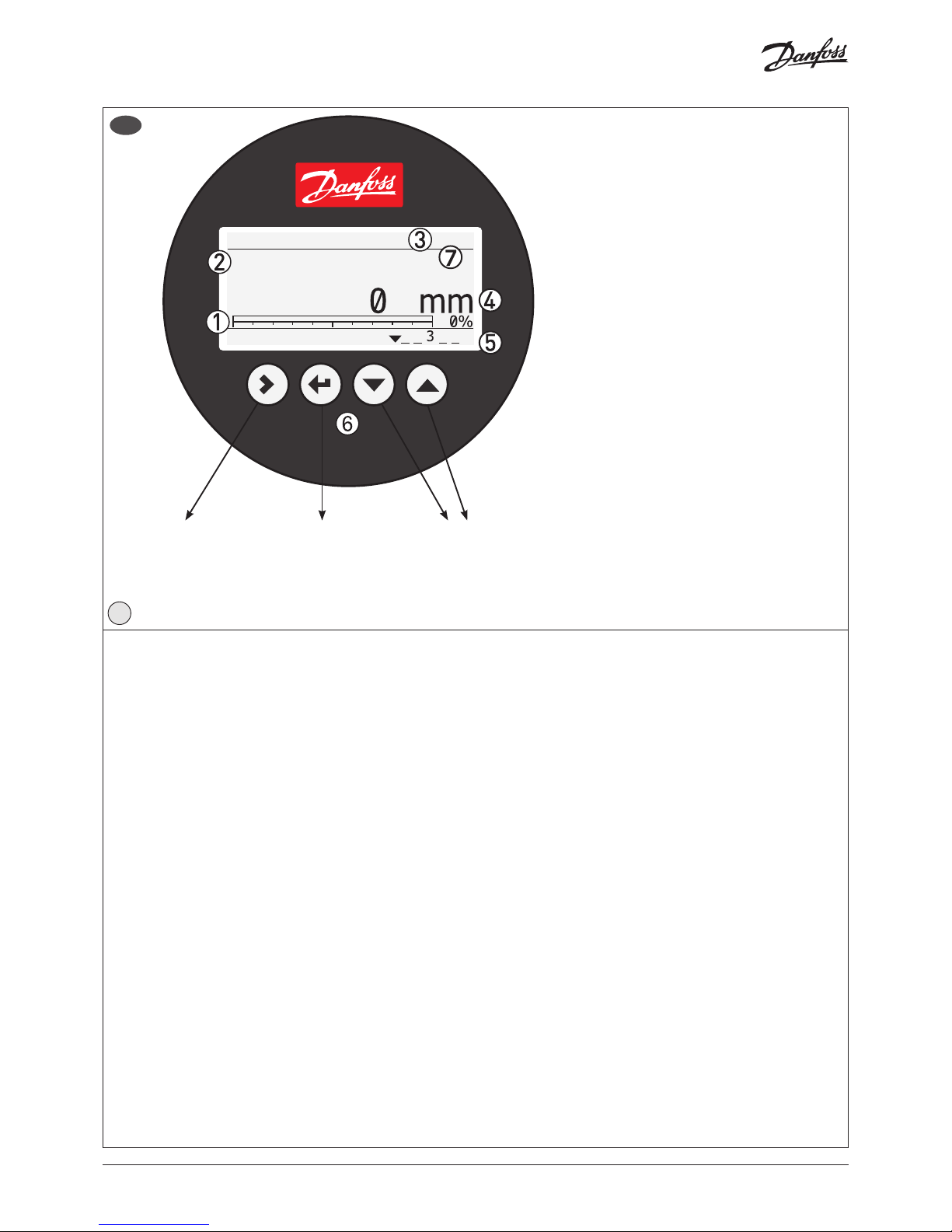

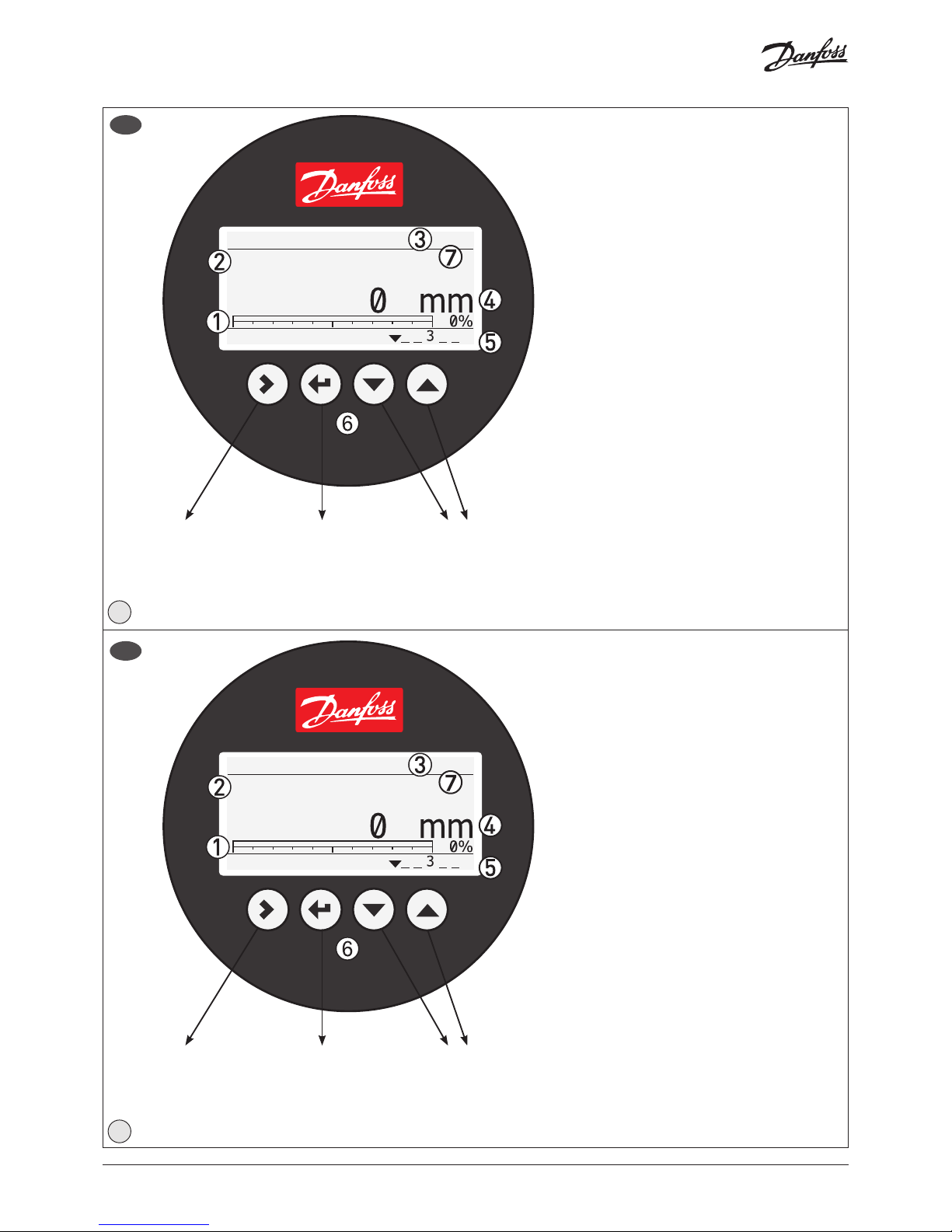

4 – 20 mA output displayed as bar graph
and in percentage [%]
Measurement name (in this example, DISTANCE)
Device tag name
Measurement reading and unit
Device status (markers)
Marker 1, 2 and 3 (Error)
Hardware problem; the Signal Converter hardware is
defective. Contact Danfoss.
Marker 4 and 5 (Notication)
Depending on the level, the marker is ON or OFF.
Used for Danfoss service information only.
Keypad buttons
Flashing star indicating unit in operation.
* DISTANCE is a display option.
If the display is set to“DISTANCE”the displayed value will
be the distance from the Reference point to the top
surface of the liquid refrigerant (see g. 2).
** LEVEL is display option.
If the display is set to“LEVEL”then the value displayed
will be:
PROBE LENGTH (entered in QUICK SETUP)
– DISTANCE (see g. 2).
*** OUTPUT (%) is display option.
Will represent the level of refrigerant,in percent, scaled
(entered in QUICK SETUP) according to: SCALE 4 mA
(0%), SCALE 20 mA (100%) (see g. 2).
**** OUTPUT I (mA) is display option.
Will represent the level of refrigerant,in 4-20
milliampere, scaled (entered in QUICK SETUP)
according to: SCALE 4 mA (4 mA), SCALE 20 mA
(20 mA) (see g. 2).
*
AKS 4100
DISTANCE
en

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 4
*
AKS 4100
距离
进入Menue system (菜单系统)
进入 QUICK SETUP (快速设置）
单位随距离/液位
读数而变化：
m、cm、mm、in、ft
切换选项：
Distance（距离） *
Level（液位）液位**
Output（输出）(%)***
Output（输出）(mA)****
① 4 – 20 mA 输出（以柱状图和百分比[%]显示）
② 测量值名称(本例中为距离)
③ 设备名称
④ 测量读数和单位
⑤ 设备状态（标记）
标记1、2和3（错误）
硬件问题；信号转换器硬件有缺陷。请联系丹佛斯。
标记4和5（通知）
根据不同的液位，标记为开或关。只用于丹佛斯服
务信息。
⑥ 按键
⑦ 闪烁的星星，表示设备正在工作。
* “Distance（距离）”是一个显示选项。
若将显示设为“Distance”，则显示的值是参照点至
制冷剂液面顶部的距离（参考图 2）。
** “Level（液位）”是一个显示选项。
若将显示设为“Level”，则显示的值为：
探头长度（在快速设置中输入） – 距离（参考
图 2）。
*** “Output（输出）(%)”是一个显示选项。
将以百分比形式显示制冷剂的液位，根据下列条件确
定标度（在快速设置中输入）：
SCALE 4 mA(0%)，SCALE 20 mA(100%)（参考图2）。
**** “Output（输出）(mA）”是一个显示
选项。
将以 4-20 毫安显示制冷剂的液位，根据下列条件确
定标度（在快速设置中输入）：
SCALE 4 mA(4 mA)，SCALE 20 mA
(20 mA)（参考图 2）。
zh
*
AKS 4100
距離
jp  4～20 mA 出力をバーグラフとパーセンテージ
[%] で表示
 計測名 (この例では「距離」)
 装置タグ名
 計測読み値と単位
 装置ステータス (数値)
数値 1、2、3 (エラー)
ハ ードウェアの問題; 信号変換器 ハードウェアが故障。
Danfoss にご連絡ください。
数値 4 および 5 (通知)
レベルに応じて数値がオンまたはオフになります。
Danfoss のサービス情報としてのみ使用します。
 キーパッド ボタン
 点滅する星印は装置が動作中であることを示します。
* 「距離」は表示オプションです。
表示が「 距離 」に設定されている場合、表示 される値は基準
点から液体冷媒の上面までの距離になります (図 2 を参
照)。
** 「LEVEL ”レベル”」は表示オプションです。
表示が「LEVEL ”レベル”」に設定されている場合には、
表示される値は以下のようになります:プローブ長さ (高
速 設置で入力) ‒ 距離 (図 2 を参照)。
***「OUTPUT (%) “出力(%)”」は表示オプションです。 冷媒
のレベルを (クイックセットアップで入力した) 以
下のスケールを基準としたパーセント単位で表示します:
4mA位置 (0%)、 20mA位置 (100%) (図 2 を参照)。
**** 「OUTPUT I (mA) “出力 (mA)”」は表示オプションです。 冷
媒のレベルを (クイックセットアップで入力した)
以下のスケールを基準として 4～20m A の範囲で表
示します:4mA位置 (4 mA)、 20mA位置 (20 mA) (図 2
を参照)。
メニュー システムに 移 動
クイックセットアップ
に移動
距離/レベル読み値
の単位を変更:
m、cm、mm、
イ ン チ 、フ ィ ー ト
以下のいずれかに変更:
距離*
レベル*
出力 (%)***
出力 (mA)****
9
9

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 5
Выходной сигнал 4 – 20 мА отображается на дисплее
в виде графической шкалы и виде процентов (%).
Наименование измеряемого параметра
(в данном примере это расстояние).
Модель уровнимера.
Единицы измерения.
Состояние прибора (в виде цифр):
Цифры 1, 2 и 3 (Ошибка)
Проблема с оборудованием; Отсутствие сигнала;
Низкое напряжение. Обратитесь в Danfoss.
Цыфры 4 и 5 (Уведомления)
В зависимости от значения уровня.
Кнопки панели управления
Мигающая звёздочка, показывает, что
прибор работает.
* РАССТОЯНИЕ.
В случае отображения на дисплее параметра
“РАССТОЯНИЕ”,измеряемойвеличинойбудетявляться
расстояние между нулевой точкой и поверхностью
жидкого холодильного агента (см. Рис. 2).
** УРОВЕНЬ.
В случае отображения на дисплее параметра
“УРОВЕНЬ”, измеряемой величиной будет являться
разница значений“ДЛИНА ТРОСА” (вводится при
“БЫСТРОЙ НАСТРОЙКЕ”) – РАССТОЯНИЕ (см. Рис. 2).
*** Выходной сигнал (%).
Указываетпроцент заполнения сосуда холодильным
агентом в зависимости от значения:
Точки 4 мА (0%) и Точки 20 мА (100%)
(см. Рис. 2) (указываются при“БЫСТРОЙ
НАСТРОЙКЕ”).
**** Выходной сигнал (мА).
Указывает уровень холодильного агента в сосуде, в
соответствии с диапозоном
4 – 20 мА, в зависимости от значения:
Точки 4 мА (0%) и Точки 20 мА (100%)
(см. Рис. 2) (указываются при“БЫСТРОЙ
НАСТРОЙКЕ”).
*
AKS 4100
Дистанция
Вход в меню системы.
Запуск режима «Быст-
рая настройка».
Изменение единиц
измерения для
отображения рас-
стояния/ уровня:
м, см, мм, дюймы,
футы.
Переключение между:
Расстояние*
Уровень**
Выходной сигнал (%)***
Выходной сигнал (мА)****
ru
9

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 6
ENGLISH
Please observe that AKS 4100/4100U
is intended to always be installed in
a standpipe (column/bypass/stilling
well). A standpipe is commonly used
when:
• Servicing the AKS 4100/4100U
• There is highly conductive foam in the tank.
• The liquid is very turbulent or agitated.
AKS 4100/4100U Coaxial with or without
HMI does not need any change of setting
to operate.
Presetting:
4 mA : 230 mm / 9.1 in.
20 mA: 60 mm / 2.4 in.
Refrigerants
AKS 4100/4100U is designed to measure
liquid level in R717(ammonia) applications.
Basic data
AKS 4100/4100U is a passive 2-wire 4 – 20 mA
sensor that is loop powered.
Supply Voltage
14 – 30 V DC min/max. value for a max. output
of 22 mA at the terminal
Load
RL [Ω] ≤ ((Uext -14 V)/20 mA).
– Default (Error output set to 3.6 mA)
RL [Ω] ≤ ((Uext -14 V)/22 mA).
– (Error output set to 22 mA)
Cable gland
AKS 4100 PG 13, M20×1.5 ;
(cable diameter:
6-8 mm (0.24-0.31in.)
AKS 4100U ½ in. NPT
Terminals (spring loaded)
0.5-1.5 mm2(~20-15 AWG)
Enclosure
IP 67 (~NEMA type 4X)
Refrigerant temperature
-60 – 100 °C / -76 – 212 °F
Refrigerants
The listed refrigerants are qualied and
approved by Danfoss:
R717 / NH3: -40 – 50 °C / -40 – 122 °F
Ambient temperature
-40 – 80 °C / -40 – 175 °F
For HMI : -20 – 60 °C / -4 – 140 °F
Process pressure
-1 – 100 barg / -14.5 – 1450 psig
Mechanical process connection 280 mm /
11 in. . 8 mm / 0.3 in. inner rod.
AKS 4100 G1 inch pipe thread.
Aluminium gasket included
AKS 4100U ¾ in. NPT
(Further details in the data sheet)
Mechanical Installation
Preparations prior to Mechanical Installation
Disassemble the Signal Converter from the
Mechanical process connection (use 5´mm
hex key, see g. 3). Fit the red protection
cover on top of the Mechanical process
connection to protect it againt any moisture
or dirt paticles.
Content supplied (g. 1)
1a:Signal Converter (with or without HMI)
2a:Mechanical process connection
If factory setting needs adjustment
Probe length, scale 4 mA and 20 mA for HMI
Quick Setup.
Probe length: 280 mm / 11 in.
Scale 4 mA: (for max. measuring range)
= Probe Length
– Bottom dead zone (see g. 2)
Scale 20 mA:(for max. measuring range:)
= Top dead zone (see g. 2)
Example (AKS 4100)
Given conditions:
Probe length: 280 mm
Refrigerant: NH3, –10°C
The gas constant Er is always adjusted
from the Quick Setup
Probe length:
= 280 mm
SCALE 4 mA setting for max. measuring
range:
= Probe length (280 mm)
– Bottom dead zone (see g. 2)
(40 mm) = 240 mm / 9.4 in.
SCALE 20 mA Setting for Max.
Measuring range:
= Top dead zone (see g. 2)
= 60 mm / 2.4 in.
From page 6:
Dielectric constant of refrigerant gas
parameter 2.5.3 GAS EPS.R
= 1.02
How to mount the AKS 4100/4100U
Converter (see g 3)
1. Unscrew the set and ventilation screws with
a 5 mm Hexagon key in the Signal converter.
2. Push the Signal Converter downwards to stop
on the Mechanical process connection
3. Turn the Signal Converter to the wanted
position.
4. Screw the set screw with a 5 mm Hexagon
key.
5. Screw the ventilation screw with a 5 mm
Hexagon key.
Electrical installation / connection
Output terminals (g. 4 and 5):
1. Current output –
2. Current output +
3. Grounding terminal
Electrical installation procedure
1. Use a 2.5 mm Allen wrench to loosen the
cover stop.
2. Remove the terminal compartment cover
from the housing.
3. Do not disconnect the wire from the
terminal compartment cover.
Put the terminal compartment cover
adjacent to the housing.
4. Connect the wires to the device.
Tighten the cable entry glands.
5. Attach the terminal compartment cover
to the housing.
6. Use a 2.5 mm Allen wrench to tighten the
cover stop.
Note:
The signal converter can be programmed
with or without mechanical process
connector assembled.
Start up:
• Connect the converter to the power
supply.
• Energize the converter.
Devices with the HMI display option only:
After 10 seconds the screen will display
"Starting up". After 20 seconds the screen will
display the software version numbers. After 30
seconds the default screen (g. 9) will appear.
Precausions when changing from
AKS 41/41U to the AKS 4100/4100U:
Please note:
The AKS 41/41U can be used with AC and
DC supply, but the AKS 4100/4100U can
only be used with a DC supply. Follow the
instructions in g. 6.
Connecting to controller or PLC
Follow the instructions in g. 7 or 8.
Quick Setup →

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 7
Quick Setup (all values below are only examples)
• Connect the device to the power supply
(see the section "Electrical installation/
connection").
• Press 3 times.
• Press
• Press or to select between SINGLE,
COAXIAL D14 and COAXIAL D22. Choose
COAXIAL D22 and press to conrm.
• Press (NO) to conrm
AKS 4100
QUICK SETUP ?
YES NO
AKS 4100
PROBE TYPE
SINGLE CABLE
• Press to change the PROBE LENGTH.
Press to change the position of the
cursor.
Press to decrease the value or to
increase the value.
Press to conrm.
• Press to change of SCALE 4 mA.
Press to change the cursor position.
Press to decrease the value or to
increase the value.
Press to conrm.
• Press to change of SCALE 20 mA.
Press to change the cursor position.
Press to decrease the value or to
increase the value.
Press to conrm.
• Wait for QUICK SETUP to complete.
Count down from 8 sec.
• Press to conrm.
• Press or to select between
STORE NO or STORE YES.
Press to conrm.
Default screen appears:
Quick Setup completed
AKS 4100
LIQUID CO2 ?
YES NO
AKS 4100
QUICK SETUP
COMPLETED IN 8
AKS 4100
1.0.0
STORE NO
AKS 4100
1.0.0
QUICK START
Note:
The signal converter can be programmed with or without mechanical process connector assembled.
AKS 4100
QUICK SETUP ?
YES NO
When used in NH3
Default screen
• Press
• Press
• Press
Enter password:
AKS 4100
2.0.0
SUPERVISOR
AKS 4100
2.0.0
__________
AKS 4100
2.1.0
INFORMATION
AKS 4100
2.2.0
TESTS
AKS 4100
2.2.1
SET OUTPUT
AKS 4100
SET OUTPUT
3.5 mA
AKS 4100
SET OUTPUT
8mA
• Press
• Press
• Press
• Press to decrease the value or to
increase the value.
Press to conrm.
• Press 4 times to return to default
screen.
Default screen appears:
Force mA completed and disabled
How to force mA output (all values below are only examples)
AKS 4100
1.0.0
QUICK START
AKS 4100
QUICK SETUP ?
YES NO
AKS 4100
PROBE LENGTH
05000 mm
280 mm
AKS 4100
SCALE 4 mA
04946 mm
230 mm
AKS 4100
SCALE 20 mA
00070 mm
60 mm
AKS 4100
DISTANCE
5000 mm
250 mm
AKS 4100
DISTANCE
5000 mm
250 mm
AKS 4100
DISTANCE
5000 mm
250 mm

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 8
Default screen
• Press
• Press
• Press
Enter password:
AKS 4100
1.0.0
QUICK START
AKS 4100
2.0.0
SUPERVISOR
AKS 4100
2.0.0
__________
AKS 4100
2.1.0
INFORMATION
AKS 4100
2.5.0
APLICATION
AKS 4100
2.5.1
TRACING VEL.
• Press 4 times.
• Press
• Press 2 times.
• Press to check/change GAS EPS.R.
(Select the correct value from the table
below)
Press to change cursor-
position.
Press to decrease the value or to
increase the value.
AKS 4100
2.5.3
GAS EPS. R
AKS 4100
GAS EPS. R
1.066
AKS 4100
2.5.3
GAS EPS. R
AKS 4100
1.0.0
STORE NO
• Press to conrm.
• Press 3 times.
• Press or to select between
STORE NO or STORE YES.
Select STORE YES by pressing
Default screen appears:
Entering the dielectric constant of
refrigerant gas completed
How to enter dielectric constant of refrigerant gas (all values below are only examples)
Optional Procedure
If the temperature condition in the stand pipe is known, a constant (dielectric constant of the refrigerant gas) can be entered
(parameter 2.5.3 GAS EPS.R), in order to obtain lower Top and Bottom Dead Zone values (see g. 2).
AKS 4100
QUICK SETUP ?
YES NO
Saturated vapour dielectric constant (default value: 1.066)
Temperature
[°C] Temperature [°F] Dielectric constant of refrigerant gas
Parameter 2.5.3
GAS EPS.R
-60 – -42 -76 – -43 1.00
-41 – -18 42 – 0 1.01
-17 – -5 1 – 23 1.02
-4 – 4 24 – 39 1.03
5 – 12 40 – 54 1.04
13 – 18 55 – 64 1.05
19 – 24 65 – 75 1.06
25 – 28 76 – 82 1.07
29 – 33 83 – 91 1.08
34 – 37 92 – 99 1.09
38 – 40 100 – 104 1.10
41 – 44 105 – 111 1.11
45 – 47 112 – 117 1.12
48 – 50 118 – 122 1.13
R717 (NH3)
Temperature range:
-60 – 50 °C / -76 – 122 °F
AKS 4100
DISTANCE
5000 mm
250 mm
AKS 4100
DISTANCE
5000 mm
250 mm

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 9
Default screen
• Press
• Press
• Press
AKS 4100
1.0.0
QUICK START
AKS 4100
2.0.0
SUPERVISOR
AKS 4100
2.0.0
__________
AKS 4100
2.1.0
INFORMATION
Enter password:
• Press 6 times
• Press
• Press
• Press or to see the language
possibilities
Press to conrm.
• Press 3 times
• Press or to select between
STORE NO or STORE YES.
Select STORE YES by pressing
Default screen appears:
Language setup completed
How to change the language setting (Default: English)
AKS 4100
QUICK SETUP ?
YES NO
• Go to SUPERVISOR menu (see page 7).
• Go to parameter 2.9.4 Reset Factory.
• Select RESET FACTORY YES
• Press 3 times to return to default screen.
Factory reset completed.
Reset to factory setting
AKS 4100
2.7.0
DISPLAY
AKS 4100
2.7.1
LANGUAGE
AKS 4100
LANGUAGE
ENGLISH
AKS 4100
2.7.1
LANGUAGE
AKS 4100
2.0.0
STORE NO
AKS 4100
DISTANCE
5000 mm
250 mm
AKS 4100
DISTANCE
5000 mm
250 mm

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 10
请注意，AKS 4100/4100U 总是*安装在
立管内。立管通常应用于下列情况：
• 检修 AKS 4100/4100U
• 罐体内存在高导热的泡沫
• 液体呈现湍流和翻腾状态
（带或者不带 HMI 的） AKS 4100/4100U 同 轴
型号都无须改变任何设定即可运行。
预设定：
4 mA : 230 mm / 9.1 in.
20 mA: 60 mm / 2.4 in.
制冷剂
AKS 4100/4100 U专门用于测量R717（氨）
应用中的液位。
基本参数
AKS 4100/4100U 是一款回路供电的无源二线制
4 – 20 mA 传感器。
供电电压
14 – 30 V DC最小/最大值
端子最大输出为22 mA
负载
RL [Ω] ≤((Uext -14 V)/20 mA)
– 默认(差错输出设为 3.6 mA)
RL [Ω] ≤((Uext -14 V)/22 mA)
– 默认(差错输出设为 22 mA)
电缆封套
AKS 4100 PG 13, M20×1.5；
(电缆直径：6-8 mm(0.24-0.31in.)
AKS 4100U ¾ in. NPT
接线端子（弹簧承载）
0.5-1.5 mm2 (~20-15 AWG)
防护等级
IP 67(~NEMA 4X )
制冷剂温度
-60 – 100 °C / -76 – 212 °F
制冷剂
丹佛斯认可适用的制冷剂：
R717 / NH3：-40 – 50 °C / -40 – 122 °F
环境温度
-40 – 80 °C / -40 – 175 °F
HMI：-20 – 60 °C / -4 – 140 °F
操作压力
-1 – 100 barg / -14.5 – 1450 psig
机械工艺接口 280 毫米(11 英寸)。8 毫米(0.3 英
寸）内杆。
AKS 4100 1" G 管罗纹。包括铝制垫片
AKS 4100U ¾ in. NPT
（详情请参阅《技术手册》）
机械安装
机械安装前的准备
从机械连接件上卸下信号转换器（用 5' m m 六
角扳手，参阅图3）。将红色保护盖安装到机械
连接件的顶部，使之免受潮气或污垢的影响。
装箱清单（图1）
1a: 信号转换器（带/不带 HMI）
2a: 机械连接接口
标定探测器长度，针对 HMI 快速设置标定
4 mA 和 20 mA：
探头长度： 280 毫米（11 英寸）
标定 4 mA ：（最大测量范围）
= 传感器长度
– 底部死区（图2）
标定 20 mA ：（最大测量范围）
= 顶部死区（图2）
示例(AKS 4100)
给定条件：
探测器长度：280 mm
制冷剂：NH3, –10°C
在快速设置中调整气体常数 Er
探头长度：
= 280 mm
标定 4 mA 设置（最大测量范围）：
= 探测器长度(280 mm)
–底部死区（参阅图2）
(40 mm)= 240 mm / 9.4 in.
标定 20 mA 设置（最大测量范围）：
= 顶部死区（参阅图2）
= 60 mm / 2.4 in.
第12页：
制冷剂气体的介电常数 2.5.3 GAS EPS.R
= 1.02
如何安装 AKS 4100/4100U 转换器(图3)
1. 使用信号转换器里面的 5mm 内六角扳手拧开
固定螺栓与通风螺栓。
2.向下推动信号转换器，直至它停在机械连接件
上。
3. 转动信号转换器至想要的位置。
4. 用 5 mm 内六角扳手拧紧固定螺栓。
5. 用 5 mm 内六角扳手拧紧通风螺栓。
电气安装/连接
输出端子（图 4和 图 5）：
1.电流输出 –
2.电流输出 +
3.接地端子
电气安装步骤
1. 用 2.5 mm 内六角扳手松开顶盖。
2. 从壳体上取下端子舱盖。
3. 不要从端子舱盖上卸下电缆。将端子舱盖近壳
体放置。
4. 将钢缆连接到设备。上紧线缆入口封套。
5. 将端子舱盖安装到机壳上。
6. 用 2.5 mm 内六角扳手拧紧顶盖。
注意：
无论是否具有机械连接件，信号转换器都可以
进行参数设置。
启动
• 将转换器连接到电源。
• 将转换器通电。
若设备带选配的 HMI 显示屏，则仅在：
10秒后屏幕将显示“启动”。20秒后屏幕将显
示软件版本号。30秒后显示默认屏幕(图9)。
将 AKS 41/41U 改为 AKS 4100/4100U 时需要注意。
注意：
AKS 41/41U 支持交流和直流电源，而 AKS
4100/4100U 只能使用直流电源。按照图6的说
明进行操作。
连接到控制器或 PLC
按照图7或8的说明进行操作。
快速设置 →
中文

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 11
快速设置（下面所有数值均为举例）
注意：
无论是否装有机械连接件，均可对信号转换器进行编程。
• 将设备连接到电源(参阅“电气安装/连接”
一节)。
• 按下 3次。
• 按下
• 按下 或 ，在SINGLE（电缆形式）和
COAXIAL （同轴形式）之间进行选择。选择
COAXIAL并按下 以示确认。
• 按下 （NO）以示确认
• 按下 更改探头长度。
按下 更改游标位置。
按下 调低数值，或者按 调高数值。
按下 以示确认。
• 按下 更改标度 4 mA。
按下 更改游标位置。
按下 调低数值，或者按 调高数值。
按下 以示确认。
• 按下 更改标度 20 mA。
按下 更改游标位置。
按下 调低数值，或者按 调高数值。
按下 以示确认。
• 等待快速设置完成。倒数8秒
• 按下 以示确认。
• 按下 或 ，在 STORE NO （保存 否）
和 STORE YES （保存 是）之间进行选择。
按下 以示确认。
显示默认屏幕：
快速设置完成
当用在 NH3 中 时
AKS 4100
快速设置?
是否
AKS 4100
探头类型
线缆式
AKS 4100
液体CO2？
是否
AKS 4100
探头长度
280 mm
AKS 4100
4mA对应量程
230 mm
AKS 4100
20mA对应量程
60 mm
AKS 4100
快速设置
完成 8
AKS 4100
1.0.0
快速设置
AKS 4100
1.0.0
保存设置 NO
AKS 4100
距离
250 mm
默认屏幕
• 按下
• 按下
• 按下
输入密码：
• 按下
• 按下
• 按下
• 按下 调低数值，或者按下
调高数 值。按下 以示确认。
• 按下 4次返回默认屏幕。
显示默认屏幕
强制 mA 完成并禁用
如果强制 mA 输出（下面所有数值均为举例）
AKS 4100
距离
250 mm
AKS 4100
1.0.0
快速设置
AKS 4100
2.0.0
操作员
AKS 4100
2.0.0
___________
AKS 4100
2.1.0
信息
AKS 4100
2.2.0
测试
AKS 4100
2.2.1
测试电流
AKS 4100
测试电流
3.5 mA
AKS 4100
测试电流
8 mA
AKS 4100
距离
250 mm

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 12
默认屏幕
• 按下
• 按下
• 按下
输入密码：
• 按下 4次
• 按下
• 按下 2次
• 按下 ，以便检查/修改 GAS EPS.R.
（在以下表格中选择正确值）
按下 更改游标位置。按下 调低数值，
或 者按调高数值。
• 按下 以示确认。
• 按下 3次
• 按下 或 ，在STORE NO（保存 否）
和STORE YES（保存 是）之间进行选择。
按下 3选择STORE YES（保存 是）
显示默认屏幕:
输入制冷剂气体的介电常数
如何输入制冷剂气体的介电常数（以下所有数值均为举例）
可选步骤
若已知立管的温度条件，可以输入一个常数(制冷剂气体的介电常数)(参数 2.5.3 GAS EPS.R)，以降低顶端和底端死区的数值(参阅图2)
AKS 4100
距离
250 mm
AKS 4100
1.0.0
快速设置
AKS 4100
2.0.0
操作员
AKS 4100
2.0.0
___________
AKS 4100
2.1.0
信息
AKS 4100
2.5.0
工况参数
AKS 4100
2.5.1
追従速度
AKS 4100
2.5.3
气相Er
AKS 4100
2.5.3
气相Er
AKS 4100
1.0.0
保存设置 NO
AKS 4100
距离
250 mm
AKS 4100
气相Er
1.066
饱和蒸气的介电常数
温度
[°C]
温度
[°F]
制冷剂气体的介电常数
参数 2.5.3
GAS EPS.R
-60 – -42 -76 – -43 1.00
-41 – -18 42 – 0 1.01
-17 – -5 1 – 23 1.02
-4 – 4 24 – 39 1.03
5 – 12 40 – 54 1.04
13 – 18 55 – 64 1.05
19 – 24 65 – 75 1.06
25 – 28 76 – 82 1.07
29 – 33 83 – 91 1.08
34 – 37 92 – 99 1.09
38 – 40 100 – 104 1.10
41 – 44 105 – 111 1.11
45 – 47 112 – 117 1.12
48 – 50 118 – 122 1.13
R717 ( 氨 )
温度范围：
-60 – 50 °C / -76 – 122 °F

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 13
默认屏幕
• 按下
• 按下
• 按下
输入密码：
• 按下 6次
••按下
•按下
• 按下 或 查看语言选项
按下 以示确认。
• 连按 3次
• 按下 或 ，在 STORE NO（保存 否）
和STORE YES（保存 是）之间进行选择。
按下 选择 STORE YES（保存 是）
显示默认屏幕：
语言设置完成
如何修改语言设置（默认：英文）
• 进入SUPERVISOR（查看）菜单（参见第11页）
• 进入参数2.9.4 恢复出厂设置
• 选择RESET FACTORY YES（恢复出厂设置：是）
• 按下 三次，返回默认屏幕
恢复出厂完成
重置为出厂设定
AKS 4100
距离
250 mm
AKS 4100
1.0.0
快速设置
AKS 4100
2.0.0
操作员
AKS 4100
2.0.0
___________
AKS 4100
2.1.0
信息
AKS 4100
2.7.0
显示
AKS 4100
2.7.1
语言
AKS 4100
语言
中文
AKS 4100
2.7.1
语言
AKS 4100
1.0.0
保存设置 NO
AKS 4100
距离
250 mm

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 14
日本語
AKS 4100/4100U は必ず直立管 (柱/バイパ
ス/静止筒) に設置するようにしてください。
直立管は以下の場合に使用されます:
• AKS 4100用の整備
• タンク内にアワが多くある場合
• 液体が非常に激しく乱れている場合
AKS 4100/4100U 同軸バージョンでは、HMI の有
無にかかわらず、動作のために設定の変更は必要
ありま せ ん 。
プリセット:
4 mA : 230 mm / 9.1 in.
20 mA: 60 mm / 2.4 in.
冷媒
AKS 4100/4100U は、R717 (アンモニア) アプリケー
ションで液面を計測するよう設計されています。
基本データ
AKS 4100/4100U は、ループ給電のパッシブ 2 線 4
～20 mA センサーです。
供給電圧
端子における最大出力 22 mA における最小/最
大値
負荷
RL [Ω] ≤ ((Uext -14 V)/20 mA).
‒ デフォルト (エラー出力は 3.6 mA に設定)
RL [Ω] ≤ ((Uext -14 V)/22 mA).
‒ (エラー出力は 22 mA に設定)
ケーブルグランド
AKS 4100 PG 13、M20×1.5 ;
(ケーブル径:
6～8 mm (0.24～0.31インチ)
AKS 4100U ½ インチ NPT
端子 (バネ懸架式)
0.5～1.5 mm2 (～20-15 AWG)
保護構造
IP 67 (～NEMA タイプ 4X)
冷媒温度
-60 ‒ 100 °C / -76 ‒ 212 °F
冷媒
リストにある冷媒は Danfoss が認定したもので
す:
R717 / NH3: -40 ‒ 50 °C / -40 ‒ 122 °F
周囲温度
-40 ‒ 80 °C / -40 ‒ 175 °F
HMI の場合:-20 ‒ 60 °C / -4 ‒ 140 °F
処理圧力
-1 ‒ 100 barg / -14.5 ‒ 1450 psig
機械接続サイズ 280 mm (11 インチ)。8 mm (0.3
インチ) 内側ロッド。
AKS 4100 G1 インチ管ネジ。
アルミニウム製ガスケット付属
AKS 4100U ¾ インチ NPT
(詳細は技術カタログを参照)
機械設置
機械設置前の準備
信号変換器を機械プロセス接続部から外します
(5´mm 六角レンチを使用。図 3 を参照)。赤色の
保護カバーを機械プロセス接続部に取り付けて湿
気やほこりから保護します。
付属品の内容 (図 1)
1a:信号変換器 (HMI がある場合とない場合が
あります )
2a: 機械プロセス接続
工場出荷時の設定に戻す必要がある場合
HMI クイック セットアップのプローブ長、スケー
ル 4 mA および 20 mA
プローブ長: 280 mm (11 インチ)
スケール 4 mA:(最大計測範囲の場合)
= プローブ長
‒ 下部デッドゾーン (図 2 を参照)
スケール 20 mA: (最大計測範囲の場合)
= 上部デッドゾーン (図 2 を参照)
例 (AKS 4100)
条件:
プローブ長: 280 mm
冷媒: NH3, ‒10°C
ガス定数 Er は必ずクイック セットアップで調
整
プローブ長:
= 280 mm
SCALE 4 mA 設定の最大計測範囲:
= プローブ長 (280 mm)
‒ 下部デッドゾーン (図 2 を参照)
(40 mm) = 240 mm (9.4 インチ)
SCALE 20 mA 設定の最大計測範囲:
= 上部デッドゾーン (図 2 を参照)
= 60 mm (2.4 インチ)
16 ページより:
冷媒ガスの誘電率パラメータ 2.5.3 GAS
EPS.R
= 1.02
AKS 4100/4100U コンバータの取り付け方法 (図
3 を参照)
1. 信号変換器の位置決めネジと通気ネジを5 mm
の六角レンチで外してください。
2. 信号変換器を下方向に止まるまで押し込み、
機械プロセス接続部と確実に勘合させます。
3. 信号変換器を希望する向きに回します。
4. 位置決めネジを5mmの六角レンチで締め付け
てください。
5. 通気ネジを5mmの六角レンチで締め付けてく
ださい。
電気接続
出力端子 (図 4 および 5)
1. 電流出力 ‒
2. 電流出力 +
3. 接地端子
電気接続の手順
1. 2.5 mm 六角レンチを使用してカバー止めを
緩めます。
2. 筐体から端子部品カバーを取り外します。
3. ワイヤは端子部品カバーから外してはなりま
せん。筐体の横に端子部品カバーを置きます。
4. ワイヤを装置に接続します。ケーブル入口金
物を締め付けます。
5. 端子部品カバーを筐体に取り付けます。
6. 2.5 mm 六角レンチを使用してカバー止めを
緩めます。
注:
信号コンバータは、機械プロセスコネクタ付き、
またはなしでプログラムすることができます。
起動:
• コンバータを電点に接続します。
• コンバータに通電します。
HMI ディスプレイ オプションのある装置のみ:
10 秒後に「Starting up」と画面に表示されます。
20 秒後にソフトウェアのバージョン番号が画面に
表示されます。30 秒後にデフォルト画面
(図 9) が表示されます。
AKS 41/41U から AKS 4100/4100U に変更すると
きの注意点:
注 意してくだ さ い : AKS 41/41U は交流および直流
電源で使用できますが、AKS 4100/4100U は直流
電源でのみ使用できます。図 6 の説明に従ってく
ださい。
コントローラまたは PLC への接続
図 7 または 8 の説明に従ってください。
ク イック セ ット アップ →

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 15
高速設置 (以下の値はすべて一例です)
注:
信号コンバータは、機械プロセスコネクタ付き、またはなしでプログラムすることができます。
• 装置を電源に接続します (「電気接続」の
セクション を 参 照してくだ さい ) 。
• を 3 回押します。
• を押します。
• または を押して、「ケーブル式」、
「パイプ式D14」、または「パイプ式D22」
を選択します。「パイプ式 D14」 を選択し、
を押して確定します。
• (確認中止) を押して確定します。
• を押して「プローブ長さ」に変更しま
す。
を押してカーソルの位置を変更します。
を押して値を減らすか、 を押して
値を増やします。
を押して確定します。
• を押して「4mA位置」に変更します。
を押してカーソルの位置を変更します。
を押して値を減らすか、 を押して
値を増やします。
を押して確定します。
• を押して「20mA位置」に変更します。
を押してカーソルの位置を変更します。
を押して値を減らすか、 を押して
値を増やします。
を押して確定します。
• 高速設置が完了するまで待ちます。
8 秒間カウントダウンされます。
• を押して確定します。
• または を押して「保存中止」または
「保存実行」のいずれかを選択します。
を押して確定します。
デフォルト画面が表示されます:
クイックセットアップ 完了
NH3 での使用時
AKS 4100
クイックセットアップ
はい いいえ
AKS 4100
プローブタイプ
ケーブル式
AKS 4100
液体CO2 ？
はい いいえ
AKS 4100
プローブ長さ
280 mm
AKS 4100
4mA位置
230 mm
AKS 4100
20mA位置
60 mm
AKS 4100
クイックセットアップ
コンプリート8
AKS 4100
1.0.0
クイックセットアップ？
AKS 4100
1.0.0
保存中止
AKS 4100
距離
250 mm
デフォルト画 面
• を押します。
• を押します。
• を押します。
パスワードを入力します:
• を押します。
• を押します。
• を押します。
• を押して値を減らすか、 を押して
値を増やします。
を押して確定します。
• を 4 回押してデフォルト画面に戻り
ます。
デフォルト画面が表示されます:
強制的に mA 出力にするには (以下の値はすべて一例です)
AKS 4100
距離
250 mm
AKS 4100
1.0.0
クイックセットアップ
AKS 4100
2.0.0
スーパーバイザー
AKS 4100
2.0.0
___________
AKS 4100
2.1.0
インフォメーション
AKS 4100
2.2.0
テスト
AKS 4100
2.2.1
出力設定
AKS 4100
出力設定
3.5 mA
AKS 4100
出力設定
8 mA
AKS 4100
距離
250 mm

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 16
デフォルト画 面
• を押します。
• を押します。
• を押します。
パスワードを入力します:
• を 4 回押します。
• を押します。
• を 2 回押します。
• を押して「ガス誘電率」を確認/変更し
ます。
(以下の表から正しい値を選択します)
を押してカーソルの
位置を変更します。
を押して値を減らすか、 を押して
値を増やします。
• を押して確定します。
• を 3 回押します。
• または を押して
「保存中止」または「 保存」を選択
します。
を押して「保存」を選択します。
デフォルト画面が表示されます:
冷媒ガスの誘電率の入力が完了
冷媒ガスの誘電率の入力方法 (以下の値はすべて一例です)
オプ ション の 手 順
直立管の温度条件を理解している場合には、定数 (冷媒ガスの誘電率) を入力 (パラメータ 2.5.3 ガス誘電率) して、上部および下部
デッドゾーンの下限値を得ることができます (図 2 を参照)。
AKS 4100
距離
250 mm
AKS 4100
1.0.0
クイックセットアップ
AKS 4100
2.0.0
スーパーバイザー
AKS 4100
2.0.0
___________
AKS 4100
2.1.0
インフォメーション
AKS 4100
2.5.0
アプリケーション
AKS 4100
2.5.1
追従速度
AKS 4100
2.5.3
ガス誘電率
AKS 4100
2.5.3
ガス誘電率
AKS 4100
1.0.0
保存中止
AKS 4100
距離
250 mm
AKS 4100
ガス誘電率
1.066
飽和蒸気誘電率 (デフォルト値:1.066)
温度
[ °C ] 温度 [ °F ] 冷媒ガスの誘電率パ ラメータ 2.5.3 GAS
EPS.R
-60 – -42 -76 – -43 1.00
-41 – -18 42 – 0 1.01
-17 – -5 1 – 23 1.02
-4 – 4 24 – 39 1.03
5 – 12 40 – 54 1.04
13 – 18 55 – 64 1.05
19 – 24 65 – 75 1.06
25 – 28 76 – 82 1.07
29 – 33 83 – 91 1.08
34 – 37 92 – 99 1.09
38 – 40 100 – 104 1.10
41 – 44 105 – 111 1.11
45 – 47 112 – 117 1.12
48 – 50 118 – 122 1.13
R717 (NH3)
温度範囲:
-60 – 50 °C / -76 – 122 °F

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 17
デフォルト画 面
• を押します。
• を押します。
• を押します。
パスワードを入力します:
• を 6 回押します。
• を押します。
• を押します。
• または を押して言語の選択肢を
表示します。
を押して確定します。
• を 3 回押します。
• または を押して「保存中止」または
「 保存」を選択します。
を押して「 保存実行」を選択します。
デフォルト画面が表示されます:
言語設定完了
言語設定の変更方法 (デフォルト:日本語)
• 「スーパーバイザー」メニューに移動します (15 ページを参照)。
• パラメータ 2.9.4 の工場設定リセットに移動します。
• 「工場設定リセット」を選択します。
• を 3 回押してデフォルト画面に戻ります。
工場出荷時状態へのリセットが完了します。
工場出荷時の設定にリセットする
AKS 4100
距離
250 mm
AKS 4100
1.0.0
クイックセットアップ
AKS 4100
2.0.0
スーパーバイザー
AKS 4100
2.0.0
___________
AKS 4100
2.1.0
インフォメーション
AKS 4100
2.7.0
表示
AKS 4100
2.7.1
言語
AKS 4100
言語
日本語
AKS 4100
2.7.1
言語
AKS 4100
1.0.0
保存中止
AKS 4100
距離
250 mm

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 18
Уровнемер AKS 4100/4100U тросовой
ве рсии, всегда устанавливается на
вертикальной трубе (измерительной
колонке и т.д.). Установка в
измерительную колонку необходима:
• Для обслуживания AKS 4100/4100U
• Если в сосуде происходит вспенивание.
• В случае турбулентности в сосуде.
Коаксиальный AKS 4100/4100U с
интерфейсом HMI или без
него не нуждается ни в каких
изменениях настройки для работы.
Настройка:
4 mA : 230 mm / 9.1 in.
20 mA: 60 mm / 2.4 in.
Хладагенты
AKS 4100/4100U предназначен для
измерения уровня жидкости в системах
на R717 (аммиаке).
Основные тех. характеристики
AKS 4100/4100U это пассивный
2-проводной, уровнемер.
Питающее напряжение
14 – 30 В постоянного тока (мин./макс.
величина) для тока 22 мА на выходе.
Нагрузка
RL [Ω] ≤ ((Uвнеш. -14 В)/20 мА).
– По умолчанию (значение выходного
сигнала, при котором выдаётся сообщение
об ошибке, установлено на 3,6 мА)
RL [Ω] ≤ ((Uвнеш. -14 В)/22 мА).
– (значение выходного сигнала, при
котором выдаётся сообщение об ошибке,
установлено на 22 мА)
Кабельный ввод
AKS 4100 PG 13, M20×1.5 ; (диаметр кабеля:
6-8 мм (0.24-0.31".)
AKS 4100U ½". NPT
Клеммы (с подпружиненными зажимами)
0.5-1.5 мм2 (~20-15 AWG)
Степень защиты
IP 67 (~NEMA тип 4X)
Температура хладагента
-60 – 100 °C / -76 – 212 °F
Хладагенты
Использование данных уровнемеров с
перечисленными далее хладагентами
опробовано и одобрено компанией
«Данфосс»:
R717 / NH3: -40 – 50 °C / -40 – 122 °F
Температура окружающей среды:
-40 – 80 °C / -40 – 175 °
Для HMI : -20 – 60 °C / -4 – 140 °F
Рабочее давление:
от –1 изб. до 100 изб. (от –14.5 фунт/дюйм2
до 1450 фунт/дюйм2)
Измерительная чвсть уровнемера 280 мм (11
дюймов). Внутренний стержень 8 мм (0,3
дюйма).
AKS 4100 с трубной резьбой G1.
AKS 4100U с трубной резьбой ¾ in. NPT
Монтаж устройства
Подгатовка к монтажу уровнемера
Отсоедините преобразователь сигнала от
штуцера (используте ключ на 5 мм, См. Рис. 3).
Штуцер закройте заглушкой, поставляемой в
комплекте. Это позволит избежать
Комплектность (Рис. 1)
1a:Преобразователь сигнала (с или без HMI)
2a:Измерительная чвсть уровнемера
Если необходима дополнительная
настройка
Длина измерительной части, значения 4
мА и 20 мА необходимо провести быструю
настройку через HMI.
Длина уровнемера: 280 мм (11 дюймов)
4 мА определение значения точки =
Максимальная измеряемая длина
– Нижняя мертвая зона (см.Рис. 2)
20 мА определение значения точки =
Верхняя мертвая зона(см.Рис. 2)
Пример (AKS 4100)
Дано:
Длина измеряемой части: 280 мм
Хладагент: NH3, –10°C
Величина диэлектрической
проницаемости (εr) всегда вводится через
меню «Быстрая настройка»
Длина измеряемой части = 280 мм:
4 mA определение значения точки =
= Длина измеряемой части (280 мм)
– Нижняя мертвая зона (см.Рис. 2)
(40 мм) = 240 мм (9.4")
20 mA определение значения точки=
= Верхняя мертвая точка (см.Рис. 2)
= 60 мм (2.4")
Используя таблицу на странице 20:
Диэлектрическая проницаемость.
Параметр 2.5.3 GAS EPS.R
= 1.02
Установка преобразователя сигнала
AKS 4100/4100U (см.Рис. 3)
1. Открутите крережный и вентиляционный
винты на преобразователе сигнала при
помощи шестигранного ключа 5 мм.
2. Прижмите преобразователь сигнала,
чтобы он плотно сидел на штуцере
волновода.
3. Поверните преобразователь сигнала в
требуемое положение.
4. Затяните крепежный винт шестигранным
ключом 5 мм.
5. Затяните вентиляционный винт
шестигранным ключом 5 мм.
Электрическое подключения
Выходные клемы (Рис.4 и 5):
1. Выходной ток –
2. Выходной ток +
3. Клема заземления
Порядок электрического подключения
1. Ослабьте стопорный винт крышки при
помощи ключа-шестигранника,
имеющего размер 2,5 мм.
2. Снимите крышку от клеммной коробки.
Положите крышку клеммной коробки
рядом с корпусом.
3. Подключите провода к прибору. Затяните
кабельный ввод.
4. Подключите провода к прибору. Затяните
кабельный ввод.
5. Установите крышку клеммной коробки на
корпус.
6. Затяните стопорный винт при помощи
ключа-шестигранника, имеющего размер
2.5 мм
Обратите внимание:
Преобразователь сигнала можно настроить
как в сборе со штуцером, так и отдельно.
Включение:
•Подсоедините питание.
Только для уровнимеров с HMI: После 10
секунд на дисплее отобразится "Starting up".
А после 20 секунд на дисплее отобразится
версия прошивки уровнемера. Через 30
секунд дисплей перейдет в рабочий режим
(Рис. 9).
При замене AKS 41/41U на AKS
4100/4100U:
Внимание:
AKS 41/41U мог работать от двух типов
питания AC и DC в свою очередь AKS
4100/4100U использует только тип DC
Пример подключения см.Рис.6.
Подключение к контройлеру или PLC
Следуйте инструкциям на Рис. 7 or 8.
БЫСТРАЯ НАСТРОЙКА →
РУССКИЙ

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 19
Быстрая настройка (все значения приведены в качестве примера)
Внимание:
Преобразователь сигнала можно настроить как в сборе со штуцером, так и отдельно.
• Подключите прибор к источнику
питания (см.инструкцию по монтажу
для более подробного описания
электрического подключения).
• Нажмите трижды кнопку .
• Нажмите кнопку
• Нажмите или что бы выбрать
тросовый, коаксиальный D14 или
коаксиальный D22. Выберите коак. D14
и нажмите для подтверждения.
• Нажмите НЕТ (NO)
• Нажмите для выбора длины
измеряющей части уровнимера (PROBE
LENGTH).
Нажмите для перемещения
курсора.
Нажмите для уменьшения зада-
ваемой величины или для её
увеличения.
Нажмите для подтверждения
• Нажмите чтобы задать на шкале
измерения (SCALE) величину 4 мА.
Нажмите для перемещения
курсора.
Нажмите для уменьшения зада-
ваемой величины или для её
увеличения.
Нажмите для подтверждения
• Нажмите чтобы задать на шкале
измерения (SCALE) величину 20 мА.
Нажмите для перемещения
курсора.
Нажмите для уменьшения зада-
ваемой величины или для её
увеличения.
Нажмите для подтверждения
• Подождите, пока режим «Быстрая на-
стройка» 8-ми секундную задержку.
• Нажмите для подтверждения
• Нажмите или чтобы выбрать со-
хранение (STORE YES) или не
сохранение (STORE NO)
произведённых изменений.
Нажмите для подтверждения
Быстрая настройка
закончена
При использовании с аммиаком (NH3)
AKS 4100
БЫСТРАЯ НАСТРОЙКА?
ДА НЕТ
AKS 4100
ВЫБРАТЬ ТИП
ТРОСОВЫЙ
AKS 4100
ХЛАДАГЕНТ CO2?
ДА НЕТ
AKS 4100
Длина сенсора
280 mm
AKS 4100
Шкала 4мА
230 mm
AKS 4100
Шкала 20 мА
60 mm
AKS 4100
БЫСТРАЯ НАСТРОЙКА
ЗАВЕРШЕНО ЧЕРЕЗ 8
AKS 4100
1.0.0
БЫСТРАЯ НАСТРОЙКА
AKS 4100
1.0.0
Сохранить НЕТ
AKS 4100
Дистанция
250 mm
Начальное меню
• Нажмите
• Нажмите
• Нажмите
Введите пароль:
• Нажмите
• Нажмите
• Нажмите
• Нажмите или для изменения
значения.
Нажмите для подтверждения .
• Нажмите 4 раза для возврата в
рабочее меню уровнемера.
Начальное меню:
Проверка выходного сигнала
закончена и отключена.
Проверка выходного сигнала мА (все значения приведены в качевстве примера)
AKS 4100
QUICK SETUP ?
YES NO
AKS 4100
Дистанция
250 mm
AKS 4100
1.0.0
БЫСТРАЯ НАСТРОЙКА
AKS 4100
2.0.0
Супервизор
AKS 4100
2.0.0
___________
AKS 4100
2.1.0
Информация
AKS 4100
2.2.0
Тестирование
AKS 4100
2.2.1
Тест вых.тока
AKS 4100
Тест вых.тока
3.5 mA
AKS 4100
Тест вых.тока
8 mA
AKS 4100
Дистанция
250 mm

© Danfoss | DCS (MWA) | 2017.07
DKRCI.PI.SC0.J3.ML | 520H10557 | 20
Начальное меню
• Нажмите
• Нажмите
• Нажмите
Введите пароль:
• Нажмите 4 раза
• Нажмите
• Нажмите 2 раза
• Нажмите , чтобы изменить величину
диэлектрической проницаемости (Er
газа). (Выберите правильное значение
в таблице ниже)
Нажмите для изменения положения
курсора.
Нажмите или для изменения
значения.
• Нажмите для подтверждения .
• Нажмите 3 раза .
• Нажмите или для выбора
Сохранить НЕТ или Сохранить ДА.
Нажмите для подтверждения .
Появится экран со значениями по
умолчанию:
Введение величины
диэлектрической
проницаемости закончено.
Введение величины диэлектрической проницаемости (все величины приведены ниже только в качестве примера)
Дополнительная настройка
Если известны температурные условия в трубе, то может быть введена величина диэлектрической проницаемости хладагента
(параметр 2.5.3 GAS EPS.R). Это поможет сократить размеры верхней и нижней мёртвых зон
AKS 4100
Дистанция
250 mm
AKS 4100
1.0.0
БЫСТРАЯ НАСТРОЙКА
AKS 4100
2.0.0
Супервизор
AKS 4100
2.0.0
___________
AKS 4100
2.1.0
Информация
AKS 4100
2.5.0
Применение
AKS 4100
2.5.1
Скор.слежения
AKS 4100
2.5.3
Er газа
AKS 4100
2.5.3
Er газа
AKS 4100
1.0.0
Сохранить НЕТ
AKS 4100
Дистанция
250 mm
AKS 4100
Er газа
1.066
Диэлектрическая проницаемость насыщенного пара (величина, принятая по умолчанию: 1,006)
Температура
[°C] Температура [°F] Диэлектрическая проницаемость.
Параметр 2.5.3
GAS EPS.R
-60 – -42 -76 – -43 1.00
-41 – -18 42 – 0 1.01
-17 – -5 1 – 23 1.02
-4 – 4 24 – 39 1.03
5 – 12 40 – 54 1.04
13 – 18 55 – 64 1.05
19 – 24 65 – 75 1.06
25 – 28 76 – 82 1.07
29 – 33 83 – 91 1.08
34 – 37 92 – 99 1.09
38 – 40 100 – 104 1.10
41 – 44 105 – 111 1.11
45 – 47 112 – 117 1.12
48 – 50 118 – 122 1.13
R717 (NH3)
Температурный диапазон:
-60 – 50 °C / -76 – 122 °F
