ENKHO 158381.01 User manual

1
AVVITATORE DA 4V
4V SCREWDRIVER
4V IZVIJAC
4V ODVIJAC
cod. articolo 158381.01
158381.01
IM 158381.01 Ed.1 09/2020
Istruzioni per l’uso originali
Original instructions
Originalna navodila
Izvorne upute
ˇ
ˇ

2
IT
A
1
2
3
10
4
5
6
7
89
11
12 13 14
15
16
17

3
IT
B C
D E
F G
3
10
17

4
IT
Indice
Spiegazione dei simboli
Introduzione
Uso previsto
Contenuto della confezione
Presentazione generale
Dati tecnici
Avvertenze di sicurezza
Avvertenze di sicurezza generali per utensili elettrici
Avvertenze di sicurezza specifiche per l'avvitatore
Avvertenze di sicurezza aggiuntive per l'avvitatore
Istruzioni di sicurezza per l'accessorio di taglio
Istruzioni di sicurezza specifiche per strumenti a batteria
Istruzioni di sicurezza per caricabatterie
Rischi residui
Prima dell'utilizzoi
Disimballo
Caricamento batteria dell’apparecchio
Controllo livello di carica batterie
Montaggio/smontaggio accessori
Utilizzo accessori
Sostituzione utensile/punta avvitatore
Sostituzione lama di taglio
Funzionamento
Accensione/spegnimento
Inversione del senso di rotazione
Suggerimenti
Pulizia e manutenzione
Conservazione e trasporto
Ricambi / Accessori
Individuazione e risoluzione dei problemi
Smaltimento
Garanzia
Assistenza
Dichiarazione di conformità
.............................................................................................................5
...............................................................................................................................6
..................................................................................................................................................6
......................................................................................................................6
............................................................................................................................6
...................................................................................................................................................7
.............................................................................................................8
.......................................................................8
.........................................................................11
.........................................................................11
...............................................................................11
...........................................................11
...........................................................................................12
.............................................................................................................................................13
...................................................................................................................14
..................................................................................................................................................14
..............................................................................................14
.........................................................................................................15
.......................................................................................................15
......................................................................................................................................15
..............................................................................................16
....................................................................................................................16
........................................................................................................................16
.......................................................................................................................16
.........................................................................................................16
.............................................................................................................................................17
...........................................................................................................17
......................................................................................................17
.................................................................................................................18
.............................................................................18
............................................................................................................................19
....................................................................................................................................19
................................................................................................................................19
...................................................................................................20

5
IT
SPIEGAZIONE DEI SIMBOLI
Simboli di avvertimento con informazioni relative alla prevenzione di
danni e lesioni.
Avvertenza tensione elettrica ed elettroshock.
Leggere attentamente le istruzioni prima dell’uso.
Leggere e comprendere le istruzioni prima di azionare il prodotto.
Seguire le avvertenze e le istruzioni di sicurezza
Indossare una protezione per le orecchie.
Indossare occhiali di sicurezza.
Il caricabatterie può essere usato esclusivamente al chiuso.
Classe di protezione II (doppio isolamento)
Trasformatore isolante a prova di cortocircuito
Alimentatore switching
Collegamento morsetti di uscita USB
I prodotti elettrici non possono essere smaltiti insieme ai rifiuti
domestici.

6
IT
INTRODUZIONE
Le istruzioni contengono importanti informazioni sulla sicurezza, l'uso e lo
smaltimento. È essenziale leggerle prima del montaggio, dell'azionamento e della
manutenzione dell'apparecchio. Usare il prodotto esclusivamente come descritto e per le
applicazioni per cui è designato. Conservare il presente manuale al sicuro e, nel caso in cui il
prodotto venga ceduto a terzi, passare loro tutta la documentazione a corredo dello stesso.
Uso previsto
L'apparecchio è progettato per avvitare su legno, plastica e metallo. L'accessorio da taglio
è progettato esclusivamente per il taglio di materiali morbidi come cartone e simili, fino a
uno spessore di 6mm. Usare il prodotto esclusivamente come descritto e per le applicazioni
indicate. Il prodotto non è destinato all'impiego commerciale. Qualsiasi altro uso o modifica
dell'apparecchio sono da considerarsi impropri e comportano il grave rischio di incidenti. Il
produttore declina ogni responsabilità per danni attribuibili all'uso improprio.
Contenuto della confezione
Rimuovere delicatamente il trapano cordless dall'imballaggio e controllare che sia
completo:
- n°1 avvitatore cordless
- n°1 caricabatterie con cavetto USB
- n°26 punte da 25mm
- n°2 punte da 50mm
- n°1 prolunga punta
- n°1 accessorio di serraggio
- n°1 accessorio angolare
- n°1 accessorio con eccentrico
- n°1 accessorio di taglio
- n°1 custodia per il trasporto
- n°1 manuale d'uso

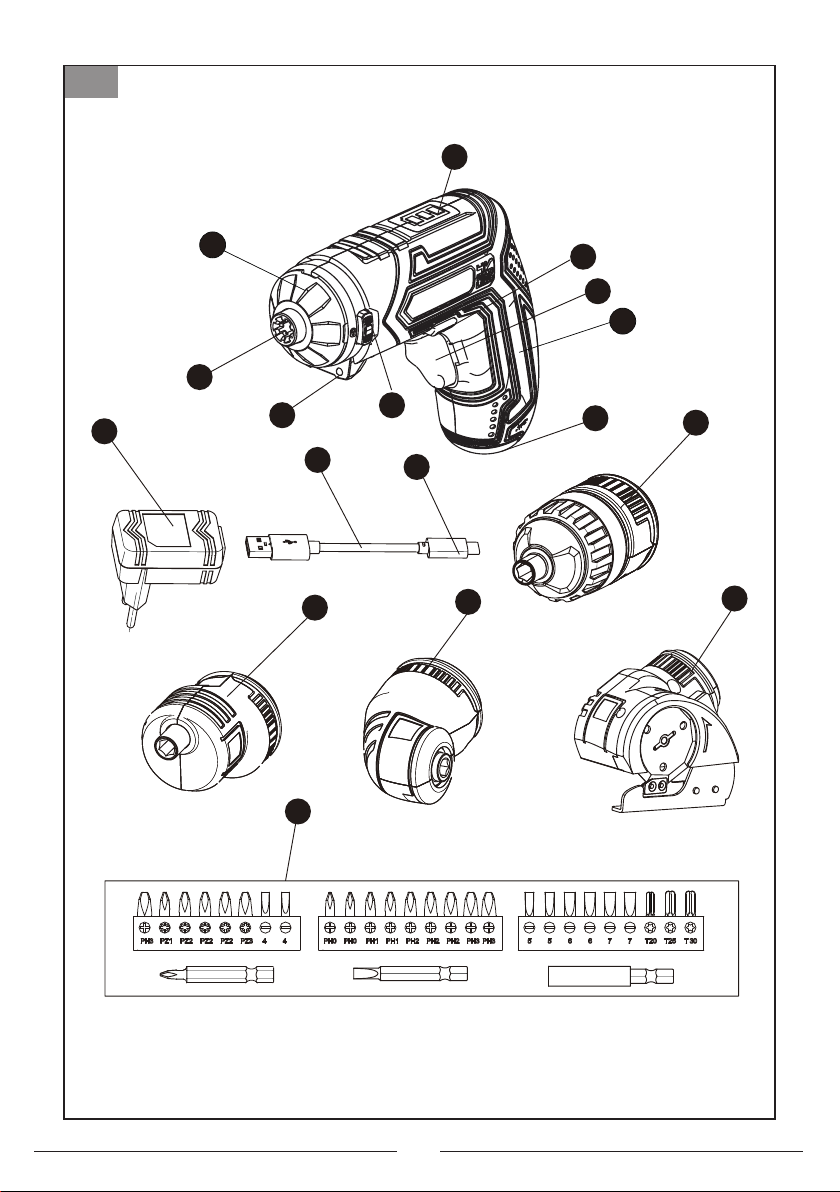

Presentazione generale (Fig. A)
1 Interruttore senso di rotazione / blocco di sicurezza 10
Tasti di bloccaggio accessori
2 Indicatore livello di carica batteria 11
Accessori di serraggio
3 Presa per carica (collegamento micro USB) 12
Accessorio con eccentrico
4 Interruttore On/Off
13
Accessorio angolare
5 Luci LED 14
Accessorio da taglio
6Portautensile 15
Punte e prolunghe
7Caricabatterie 16
Impugnatura
8 Cavo di ricarica USB 17
Tappo in gomma
9 Spina micro USB del cavo di ricarica

7
IT
Dati tecnici
158381.01 Avvitatore da 4V
Tensione nominale 4V CC
Velocità a vuoto n0200/min
Coppia di serraggio max. 4 Nm
Portautensile 6,35mm (1/4”)
Peso (senza caricabatterie) 0,5kg
Batteria (agli ioni di litio)
Tensione nominale 4V CC
Potenza massima 1500mAh
Tempo di caricamento Circa 3 ore
Caricabatterie 151592,02
Potenza d'ingresso nominale 100-240V, 50/60Hz
Corrente nominale in ingresso 0,3A
Potenza nominale in uscita 5V CC
Corrente nominale in uscita 650mA
Classe di protezione II
Valore di emissione della rumorosità
Valore di rumorosità rilevato secondo lo standard EN 62841-2-2
LpA 66.2dB(A)
Fattore K di incertezza 3dB
LWA 77.2dB(A)
Fattore K di incertezza 3dB
Valore di emissione vibrazioni
Valore di vibrazioni rilevato secondo lo standard EN 62841-2-2
ah< 2,5m/s2
Fattore K di incertezza 1,5 m/s2
- Il livello totale di vibrazioni e rumorosità dichiarato è stato misurato in base a un
metodo di test standard e può essere utilizzato per un confronto tra due utensili.
- Il livello totale di vibrazioni e rumorosità dichiarato può altresì essere utilizzato per una
valutazione preliminare dell'esposizione.

8
IT
AVVERTENZE
- L'emissione di vibrazioni e rumore durante l'effettivo utilizzo dell'utensile elettrico può
differire dal livello totale dichiarato a seconda del modo in cui viene utilizzato lo stesso
utensile, dal tipo di materiale che si sta tagliando, e
- Adottare opportune misure di sicurezza al fine di proteggere l'operatore basate su
una stima dell'esposizione nelle effettive condizioni d'uso (considerando tutte le
componenti del ciclo operativo, incluse le volte in cui l'utensile viene spento e quando
gira a vuoto, oltre al tempo in cui è in uso).
AVVERTENZE DI SICUREZZA
Avvertenze di sicurezza generali per utensili elettrici
AVVERTENZE
Leggete tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente utensile elettrico. Il mancato rispetto di tutte le
seguenti istruzioni può provocare scosse elettriche, incendi e/o gravi lesioni personali.
Conservare tutte le norme e le istruzioni per una futura consultazione.
L'espressione "utensile elettrico" riportato nelle norme si riferisce a un utensile elettrico
alimentato da rete elettrica (tramite cavo) o a batteria (in assenza di cavo).
Sicurezza dell'area di lavoro
a) Mantenere l'area di lavoro pulita e ben illuminata. Aree di lavoro ingombre o poco
illuminate possono essere causa di incidenti.
b) Non utilizzare gli utensili elettrici in atmosfere esplosive, ad esempio in presenza di
liquidi, gas o polveri infiammabili. Gli utensili elettrici generano scintille che potrebbero
incendiare le polveri o i fumi.
c) Tenere i bambini e le altre persone a distanza durante l'utilizzo dell'utensile elettrico.
Eventuali distrazioni possono comportare una perdita di controllo.
Sicurezza elettrica
a) La spina di allacciamento alla rete dell'utensile elettrico deve essere adatta alla presa.
Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori
assieme a utensili elettrici dotati di collegamento a terra. Le spine non modificate e le
prese idonee riducono il rischio di scossa elettrica.
b) Evitare il contatto fisico con superfici collegate a terra, quali tubi, radiatori, cucine
elettriche e frigoriferi. Se il corpo è a massa, il rischio di scossa elettrica aumenta.
c) Non esporre l'utensile elettrico a pioggia o condizioni di umidità. La penetrazione
dell’acqua all'interno di un utensile elettrico aumenta il rischio di scossa elettrica.
d) Non utilizzare il cavo in modo improprio. Non utilizzare il cavo per trasportare, tirare o
scollegare l'utensile elettrico. Non avvicinare il cavo a fonti di calore, olio, spigoli vivi

9
IT
o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scossa
elettrica.
e) Durante il funzionamento di un utensile elettrico all'esterno, utilizzare una prolunga
idonea all'uso in esterni. L'utilizzo di una prolunga idonea riduce il rischio di scossa
elettrica.
f) Se è inevitabile l'utilizzo di un utensile elettrico in un luogo umido, utilizzare un
dispositivo di protezione contro la corrente di guasto (RCD). L'utilizzo di un RCD riduce
il rischio di scossa elettrica.
Sicurezza personale
a) Quando si utilizza un utensile elettrico, operare sempre con attenzione e raziocinio.
Non utilizzare un utensile elettrico quando si è stanchi o sotto l'effetto di
stupefacenti, alcol o farmaci. Durante l'utilizzo di un utensile elettrico, un attimo di
distrazione può comportare gravi lesioni alle persone.
b) Usare dispositivi di protezione personale Indossare sempre una protezione per
gli occhi. I dispositivi di protezione individuale, come le mascherine antipolvere, le
calzature di sicurezza antiscivolo, il casco e le cuffie, ove usati in maniera appropriata,
riducono il rischio di lesioni alle persone.
c) Per evitare avviamenti accidentali, assicurarsi che l'interruttore sia in posizione OFF,
prima di collegare l'utensile all'alimentazione e/o al gruppo batteria, nonché prima di
sollevarlo o trasportarlo. Il trasporto di utensili elettrici con il dito sull'interruttore o il
collegamento degli stessi con l'interruttore acceso possono essere causa di incidenti.
d) Rimuovere qualsiasi chiave di regolazione o chiave inglese prima di accendere
l'utensile elettrico. Una chiave di regolazione o chiave inglese collegata a una parte
dell'utensile elettrico può comportare lesioni alle persone.
e) Non sbilanciarsi. Mantenere sempre posizione ed equilibrio appropriati. Ciò consente
un miglior controllo dell'utensile elettrico in situazioni impreviste.
f) Indossare indumenti idonei. Non indossare abiti larghi o gioielli. Tenere capelli e
vestiti lontano dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi possono
rimanere impigliati nelle parti in movimento.
g) Se i dispositivi sono dotati di sistemi per l'estrazione e la raccolta di polveri,
assicurarsi che siano collegati e utilizzati correttamente. L'utilizzo di un dispositivo di
raccolta della polvere può ridurre i rischi correlati alle polveri.
h) Non abbassare la guardia per la familiarità acquisita con l'uso quotidiano
dell'apparecchio; Continuate ad attenervi alle regole di sicurezza previste per l‘uso
del presente utensile elettrico. Un solo secondo di disattenzione può provocare lesioni
anche gravi.
Utilizzo e manutenzione degli utensili elettrici
a) Non forzare l'utensile elettrico. Utilizzare l'utensile elettrico adeguato al lavoro da
eseguire. L'utensile elettrico adeguato consentirà di eseguire il lavoro in maniera più
efficiente e sicura nell'ambito dei parametri di progettazione.
b) Non utilizzare l'utensile elettrico qualora l'interruttore non si accenda e spenga.
Qualsiasi utensile elettrico che non possa essere azionato mediante interruttore è
pericoloso e deve essere riparato.

10
IT
c) Scollegare la spina dalla rete di alimentazione e/o togliere il pacco batteria
dall'utensile elettrico (se separabile) prima di effettuare qualsiasi regolazione,
cambiare accessori o riporre gli utensili elettrici. Tali misure di sicurezza preventive
riducono il rischio di avvio accidentale dell'utensile elettrico.
d) Riporre gli utensili elettrici non utilizzati fuori dalla portata dei bambini ed evitare
che vengano utilizzati da persone non esperte di utensili elettrici o non a conoscenza
di quanto contenuto nelle presenti istruzioni. Gli utensili elettrici sono pericolosi se
utilizzati da persone inesperte.
e) Sottoporre a manutenzione gli utensili elettrici e i loro accessori. Verificare che non vi
siano componenti in movimento disallineati o bloccati, componenti rotti o qualsiasi
altra condizione che possa incidere negativamente sul funzionamento dell'utensile
elettrico. In caso di guasti, provvedere alla riparazione prima dell'uso. Molti incidenti
sono causati da una scarsa manutenzione degli utensili elettrici.
f) Mantenere gli strumenti di taglio affilati e puliti. Una corretta manutenzione degli
strumenti di taglio con bordi taglienti affilati riduce la possibilità di blocco e ne facilita il
controllo.
g) Utilizzare l'utensile elettrico, gli accessori, le punte, ecc. conformemente alle presenti
istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da eseguire. L'utilizzo
dell'utensile elettrico per operazioni diverse da quelle previste può dare luogo a
situazioni pericolose.
h) Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Se
impugnature e superfici di presa sono unte, non è possibile maneggiare e controllare in
sicurezza l'utensile in situazioni impreviste.
Utilizzo e manutenzione degli utensili a batterie
a) Ricaricare solo usando il caricabatterie specificato dal produttore. Un caricabatterie
adatto a un tipo di batterie può comportare rischi di incendio se usato su un gruppo
batterie di tipo diverso.
b) Per gli utensili elettrici, usare solo gruppi batterie appositamente creati per essi.
L'utilizzo di qualsiasi altro tipo di gruppo batterie comporta rischi di lesioni fisiche e
incendi.
c) Quando il gruppo batterie non è in uso, tenerlo lontano da oggetti metallici come
fermagli per fogli, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici che
potrebbero fare da ponte tra un morsetto e l'altro. Se i morsetti della batteria vanno in
corto tra loro, possono provocare ustioni o incendi.
d) Se sottoposte a un utilizzo scorretto, le batterie possono perdere liquido; evitare di
toccarlo. In caso di contatto accidentale, sciacquare abbondantemente con acqua. Se
il liquido entra in contatto con gli occhi, consultare un medico. Il liquido delle batterie
può provocare irritazione o ustioni.
e) Non usare gruppi batterie o utensili danneggiati o modificati. Le batterie danneggiate
o modificate sono imprevedibili e potrebbero causare incendi, esplosioni o rischi di
lesioni alle persone.
f) Non esporre il gruppo batterie o l'apparecchio a fiamme o temperature molto alte.
L'esposizione al fuoco o a temperature superiori a 130°C può provocare esplosioni.
