E+p elektrik handels Hdk 21 User manual

HDK 21 Anleitung

SICHERHEITSHINWEISE

Lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch, bevor Sie das Produkt verwenden. Bewahren Sie diese Anleitung für sich und eventuelle weitere Benutzer zum späteren Gebrauch auf.

Das Produkt ist nicht für die Benutzung durch Kinder oder Personen mit eingeschränkten geistigen oder motorischen Fähigkeiten geeignet und ist gegen entsprechende Benutzung zu sichern.

Eine andere als die im Kapitel„Beschreibung und Funktion“ beschriebeneVerwendung ist nicht gestattet. Setzen Sie das Gerät keiner starken Hitze oder Feuchtigkeit aus und stellen Sie keine Gegenstände

auf dem Gerät ab. Das Gerät kann sich während des Betriebes erwärmen.

Eine Missachtung der Sicherheitshinweise kann zuVerletzungen und/oder Sachschäden führen.

BESCHREIBUNG UND FUNKTION

Dieser Konverter ermöglicht dieWiedergabe von HDMI-Signalen auf bis zu zwei SDI-Bildschirmen oder SDI-Beamern.

MONTAGE

1. Stellen Sie sicher, dass alle anzuschließeden Geräte ausgeschaltet sind.

2.Verbinden Sie die Siqnalquelle mit der HDMI-Buchse des Konverters.

3.Verbinden Sie einen oder beide SDI-Ausgänge (SDI Out) mit denWiedergabegeräten.

4.Verbiden Sie das mitgelieferte Netzteil mit dem HDK 21.

5. Schalten Sie die angeschlossenen Geräte ein.

6. Bei Nichtgebrauch trennen Sie den Konverter vom Netz!

Zur Deinstallation des Produktes gehen Sie nach den oben genannten Hinweisen in umgekehrter Reihenfolge vor.

TECHNISCHE DATEN

Eingang: HDMI-Buchse (Auösung: max. 1080p)

Ausgänge: 2x BNC-Buchse

max. Übertragungsweite: 400m (SD-Betrieb), 200m (HD-Betrieb),

100m (3G-Betrieb), abhängig von

der Qualität des Koaxkabel

Betriebstemperatur: 0°C - +50°C

externes Netzteil: 5V DC / 2A

Stromaufnahme: max. 4W

EINSTELLUNG, PFLEGE UND WARTUNG

Installieren Sie das Produkt nur in trockenen Innenräumen unsc schützem Sie es vor Feuchtigkeit, dierekter Sonneneinstrahlung oder hohen Temperaturen. Bei Nichtbenutzung ist das Produkt

vom Stromnetz zu trennen. Reinigen Sie das Produkt nur mit einem trockenen, weichenTuch. Bei stärkererVerschutzung kann das Reinigungstuch mitWasser angefeuchtet werden.

ENTSORGUNGSHINWEISE

Elektrische und elektronische Produkte dürfen nach der europäischen WEEE-Richtlinie nicht mit dem Hausmüll entsorgt werden. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht.

Das Symbol auf dem Produkt, der Verpackung und der Bedienungsanleitung weist auf diesen Umstand hin. Als Verbraucher können Sie elektrische oder elektronische Produkte am Ende

der Lebensdauer an den Hersteller, den Händler oder an eine speziell eingerichtete, öentliche Sammelstelle zurückgeben. Mit dieser Art der Stotrennung und Entsorgung leisten Sie

einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE-Richtlinie: 2002/96/EG

WEEE-Nr.: DE72183678

7SONSTIGES

Konformitätserklärung

Mit dem CE Zeichen erklärt die e+p Elektrik Handels GmbH & Co. KG, dass dieses Produkt den Anforderungen und Richtlinien der europäischen Bestimmungen entspricht.

Die gesetzliche Gewährleistung für dieses Produkt deckt nur das Produkt selbst ab. Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße

Installation, Betrieb oderWartung entstanden sind.

Falls ein Fehler oder Defekt am Produkt festgestellt wird, wenden Sie sich bitte an Ihren Fachhändler.

Druckfehler und technische Änderungen an Produkt,Verpackung und Dokumentation bleiben vorbehalten.

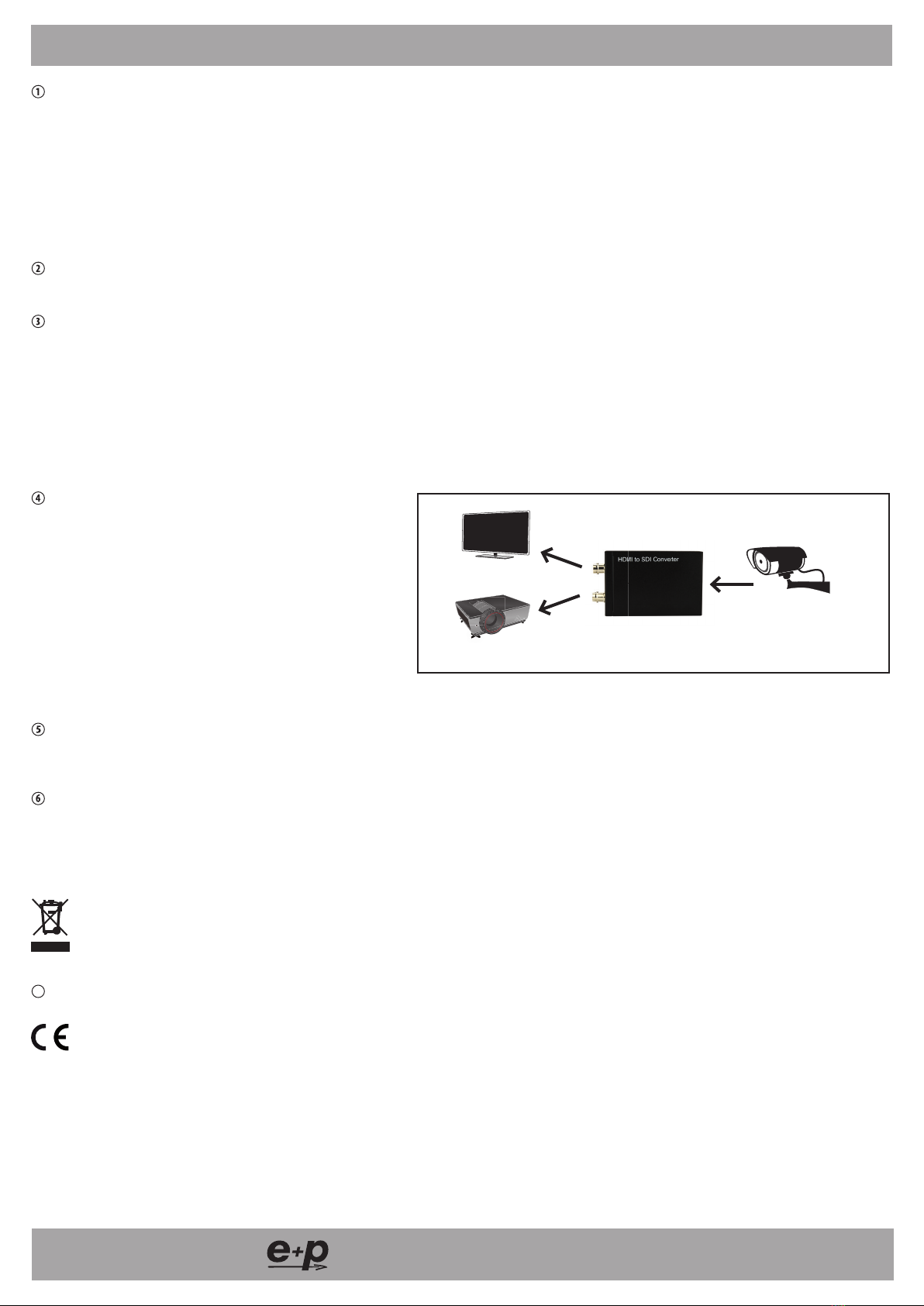

Kamera

SDI-Beamer

SDI-Bildschirm

Elektrik Handels GmbH & Co. KG • Am Ohrt 7 • D-59469 Ense-Höingen

Tel.: 0 29 38 - 98 76 20 • Fax: 0 29 38 - 98 76 22 2 • www.e-und-p.de

HDK 21 Instruction Manual

SAFETY INSTRUCTION

Read this manual carefully and completely. Keep it for future reference.

This product is not intended to be used by children or persons with limited mental or motoric capabilities.The product mut be secured against such use.

Theuse ofthis product isonly allowed inthe way describedin thesection„description and function“. Donot exposethe productto heator moisture anddo notput anyobjects ontopof the product.The device

can get warm during operation.

Not attending to the safety instructions may result in injury and/or property damage.

DESCRIPTION AND FUNCTION

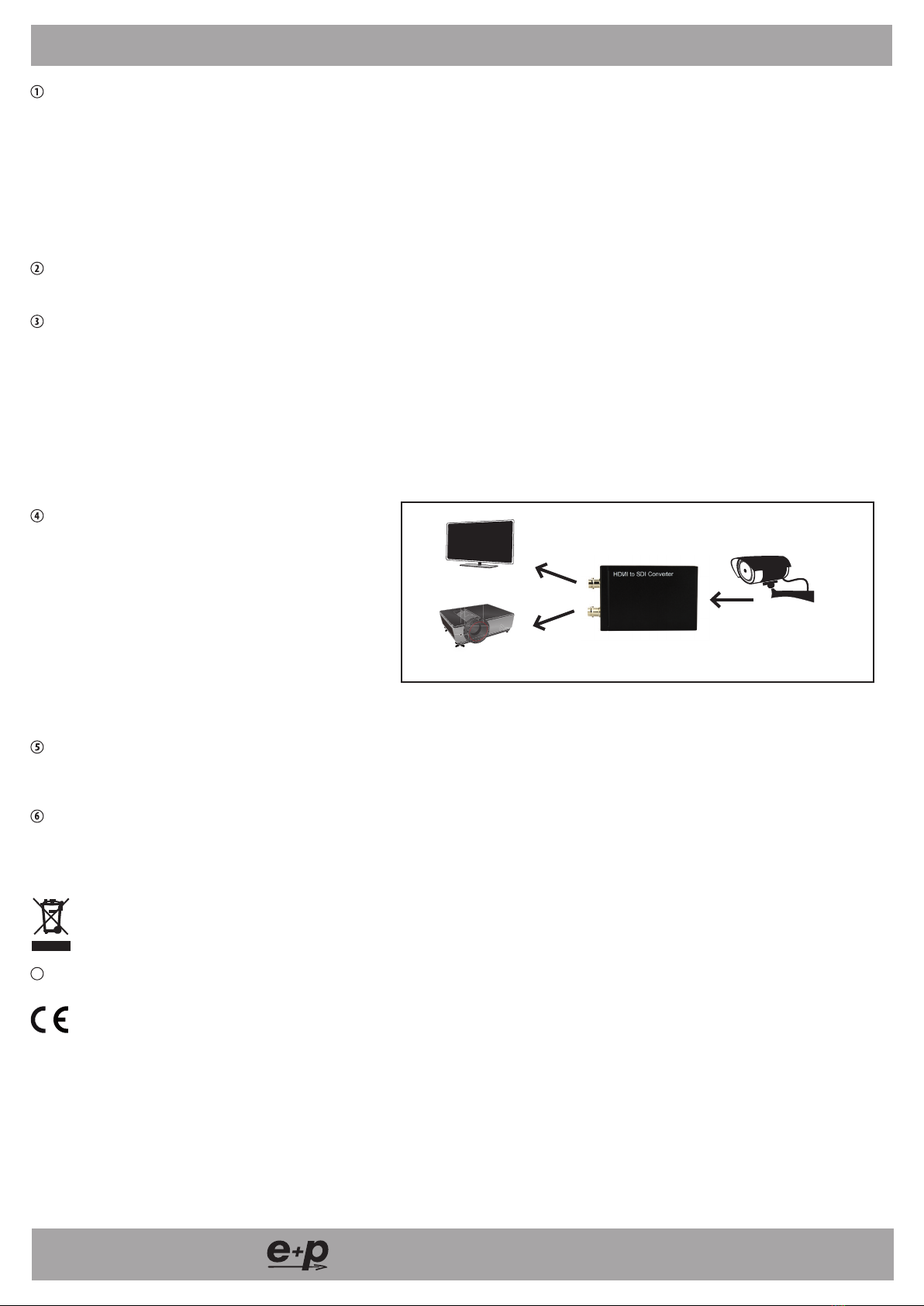

This converter brings HDMI signals to up to two SDI screens or SDI beamers.

INSTALLATION

1. Make sure that all devices are switched o before starting the installation of the product.

2. Connect the signal source to the HDMI socket of the converter.

3. Connect one or both SDI outputs to the playback devices.

4. Connect the included AC/DC adapter to the HDK 21.

5.Turn on the connected devices.

6.When not in use, remove the converter from the mains circuit.

To de-install the product, follow above mentioned steps in reverse direction.

SPECIFICATIONS

Input: HDMI jack (resolution: max. 1080p)

outputs: 2x BNC jack

max. transmission range: 400m (SD mode), 200m (HD mode),

100m (3G mode), depending on quality

of the coax cable

operating temperature: 0°C - +50°C

AC/DC adapter: 5V DC / 2A

power consumption: max. 4W

SETUP, MAINTENANCE AND CARE

The product is for use in dry, humid indoor rooms only. Protec thte product against moisture, direct sunlight or high temperatures. If the product is not in use, disconnect it from mains circuit.

Clean the product with a soft dry cloth. If necessary, the cloth may be wtted with water.

DISPOSAL INSTRUCTIONS

According to the European WEEE directive, electronic and electrical equipment products must not be disposed together with domestic waste. Otherwise, contaminative and hazardous substances

could pollute the environment. Consumers can dispose electrical and electronic products to the producer, the dealer or to public collection points for free at the end of the products lifetime.

Particular regulations can be found in national right.The waste bin logo alludes to these terms accordingly.

WEEE-Richtlinie: 2002/96/EG

WEEE-Nr.: DE72183678

7MISCELLANEOUS

Declaration of Conformity

With the CE sign e+p Elektrik Handels GmbH & Co. KG ensures, that this

product correspond to the standards and directives of the European regulations.

The warranty for this product does only covert he product itself.The manufacturer is not liable for damages to persons or property damage caused by improper installation, operation or

maintenance.
