E+p elektrik handels Hdk 22 User manual

HDK 22 Anleitung

SICHERHEITSHINWEISE

Lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch, bevor Sie das Produkt verwenden. Bewahren Sie diese Anleitung für sich und eventuelle weitere Benutzer zum späteren Gebrauch auf.

Das Produkt ist nicht für die Benutzung durch Kinder oder Personen mit eingeschränkten geistigen oder motorischen Fähigkeiten geeignet und ist gegen entsprechende Benutzung zu sichern.

Eine andere als die im Kapitel„Beschreibung und Funktion“ beschriebeneVerwendung ist nicht gestattet. Setzen Sie das Gerät keiner starken Hitze oder Feuchtigkeit aus und stellen Sie keine Gegenstände

auf dem Gerät ab. Das Gerät kann sich während des Betriebes erwärmen.

Eine Missachtung der Sicherheitshinweise kann zuVerletzungen und/oder Sachschäden führen.

BESCHREIBUNG UND FUNKTION

Dieser Konverter ermöglicht dieWiedergabe von SDI-Signalen auf einem HDTV-Gerät oder Beamer. Zusätzlich kann ein weiterer SDI-Monitor oder SDI-Beamer angeschlossen werden.

MONTAGE

1. Stellen Sie sicher, dass alle anzuschließeden Geräte ausgeschaltet sind.

2.Verbinden Sie die Siqnalquelle mit dem SDI-Eingang (SDI In) des Konverters.

3.Verbinden Sie den HDMI-Ausgang mit dem HDTV-Gerät oder Beamer.

4.Verbinden Sie bei Bedarf den SDI-Ausgang (SDI Out) mit einem weiteren SDI-Wiedergabegerät oder SDI-Recorder.

5.Verbinden Sie das mitgelieferte Netzteil mit dem HDK 22.

6. Schalten Sie die angeschlossenen Geräte ein.

7. Bei Nichtgebrauch trennen Sie den Konverter vom Netz!

Zur Deinstallation des Produktes gehen Sie nach den oben genannten Hinweisen in umgekehrter Reihenfolge vor.

TECHNISCHE DATEN

Eingang: BNC-Buchse

Ausgänge: HDMI-Buchse (Auösung max. 1080p)

BNC-Buchse (zum Anschluss eines

weiteren SDI-Gerätes)

max. Übertragungsweite (SDI): 300m (SD-Betrieb), 130m (HD-Betrieb),

abhängig von der Qualität des Koaxkabel

Betriebstemperatur: 0°C - +70°C

externes Netzteil: 5V DC / 2A

Stromaufnahme: max. 2,5W

EINSTELLUNG, PFLEGE UND WARTUNG

Installieren Sie das Produkt nur in trockenen Innenräumen und schützen Sie es vor Feuchtigkeit, direkter Sonneneinstrahlung oder hohenTemperaturen. Bei Nichtbenutzung ist das Produkt vom

Stromnetz zu trennen. Reinigen Sie das Produkt nur mit einem trockenen, weichenTuch. Bei stärkererVerschutzung kann das Reinigungstuch mitWasser angefeuchtet werden.

WEEEENTSORGUNGSHINWEISE gem. ElektroG3

1. Entsorgung von Elektro- und Elektronikgeräten

Das Symbol der„durchgestrichenen Mülltonne“ bedeutet, dass Sie gesetzlich verpichtet sind, diese Geräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Entsorgung über den Hausmüll, wie

bspw. die Restmülltonne oder die Gelbe Tonne ist untersagt.Vermeiden Sie Fehlwürfe durch die korrekte Entsorgung in speziellen Sammel- und Rückgabestellen.

2. Entnahme von Batterien und Leuchtmitteln

Enthalten die Produkte Batterien, Akkus oder Leuchtmittel, die aus dem Altgerät zerstörungsfrei entnommen werden können, müssen diese vor der Entsorgung entnommen werden und getrennt als Batterie bzw.

Leuchtmittel entsorgt werden.

3. Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten können diese im Rahmen der durch öentlich-rechtlichen Entsorgungsträger eingerichteten und zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten unentgeltlich

abgeben, damit eine ordnungsgemäße Entsorgung der Altgeräte sichergestellt ist. Außerdem ist die Rückgabe unter bestimmtenVoraussetzungen auch beiVertreibern möglich.

4. WEEE-Registrierungsnummer

UnterderRegistrierungsnummer DE72183678sind wirbei derstiftung elektro-altgeräteregister,

Nordostpark72, 90411Nürnberg,als Herstellervon Elektro-und/ oderElektronikgerätenregistriert.

WEEE-Richtlinie: 2002/96/EG

WEEE-Nr.: DE72183678

8SONSTIGES

Konformitätserklärung

Mit dem CE Zeichen erklärt die e+p Elektrik Handels GmbH & Co. KG, dass dieses Produkt den Anforderungen und Richtlinien der europäischen Bestimmungen entspricht.

Die gesetzliche Gewährleistung für dieses Produkt deckt nur das Produkt selbst ab. Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße

Installation, Betrieb oderWartung entstanden sind. Falls ein Fehler oder Defekt am Produkt festgestellt wird, wenden Sie sich bitte an Ihren Fachhändler.

Druckfehler und technische Änderungen an Produkt,Verpackung und Dokumentation bleiben vorbehalten.

Elektrik Handels GmbH & Co. KG • Am Ohrt 7 • D-59469 Ense-Höingen

Tel.: 0 29 38 - 98 76 20 • Fax: 0 29 38 - 98 76 22 2 • www.e-und-p.de

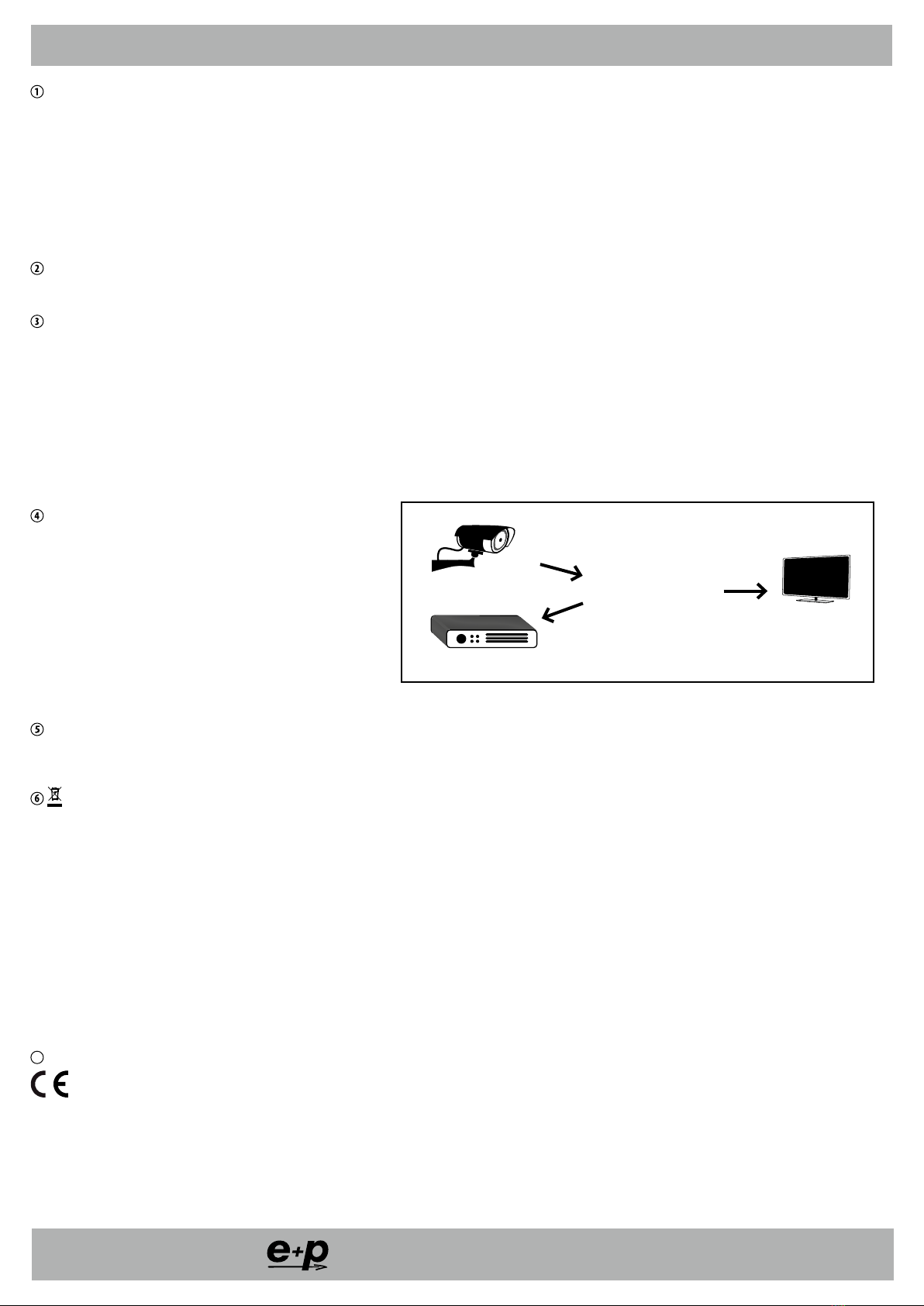

Kamera

SDI-Recorder

HDK 22 Instruction Manual

SAFETY INSTRUCTION

Read this manual carefully and completely. Keep it for future reference.

This product is not intended to be used by children or persons with limited mental or motoric capabilities.The product mut be secured against such use.

Theuse ofthis product isonly allowed inthe way describedin thesection„description and function“. Donot exposethe productto heator moisture anddo notput anyobjects ontopof the product.The device

can get warm during operation.

Not attending to the safety instructions may result in injury and/or property damage.

DESCRIPTION AND FUNCTION

This converter brings SDI signales to a HDTV or beamer. In addition a further SDI screen or SDI beamer can be connected.

INSTALLATION

1. Make sure that all devices are switched o before starting the installation of the product.

2. Connect the signal source to the SDI input of the converter.

3. Connect the HDMI output to the HDTV or beamer.

4. If required connect the SDI output to a further SDI playback device or SDI recorder.

5. Connect the included AC/DC adapter to the HDK 22.

6.Turn on the connected devices.

7.When not in use, remove the converter from the mains circuit.

To de-install the product, follow above mentioned steps in reverse direction.

SPECIFICATIONS

input: BNC jack

outputs: HDMI jack (resolution max. 1080p)

BNC jack (to connect a further SDI device)

max. transmission range (SDI): 300m (SD mode), 130m HD mode),

depending on quality of the coax cable

operating temperature: 0°C - +70°C

AC/DC adapter: 5V DC / 2A

power consumption: max. 2,5W

SETUP, MAINTENANCE AND CARE

The product is for use in dry, humid indoor rooms only. Protect the product against moisture, direct sunlight or high temperatures. If the product is not in use, disconnect it from mains circuit.

Clean the product with a soft dry cloth. If necessary, the cloth may be wetted with water.

DISPOSAL INSTRUCTIONS acc. to ElektroG3

1. waste management of electronic and electrical equipment products

The symbol„crossed out dustbin“ signies that you are obliged to recycle these devices separately from unsorted municipal solid waste.The disposal over domestic waste, e.g. residual waste or yellow recycle bin, is

forbidden. Avoid any bad throw by correct disposal at specic collecting points.

2. extraction of batteries and lamps

Any batteries, accumulators or lamps which can be removed nondestructively from the legacy device must be cleared from before disposal and must be disposed separately as batteries or lamps.

3. return possibilities of legacy devices

Legacy devices can be submitted free at the public possibilities for return or collection. A proper disposal of the equipment is esured in this way. Under certain conditions a return to a retailer is also possible.

4. WEEE registration number
