Espina ESP050 User manual

JOHDANTO
Onnittelumme tämän laadukkaan ESPINA-tuotteen valinnasta! Toivomme osta-
masi laitteen olevan suureksi avuksi työssäsi. Muista lukea käyttöohje ennen lait-
teen käyttöönottoa varmistaaksesi turvallisen käytön. Epäselvissä tilanteissa tai
ongelmien ilmetessä ota yhteys jälleenmyyjään tai maahantuojaan. Toivotamme
Sinulle turvallista ja miellyttävää työskentelyä laitteen kanssa!
TURVAOHJEET
LUE NÄMÄ OHJEET HUOLELLISESTI LÄPI JA HUOMIOI TURVAOHJEET JA
VAROITUKSET. KÄYTÄ LAITETTA OIKEIN JA HUOLELLISESTI SILLE SUUNNITELTUUN
KÄYTTÖTARKOITUKSEEN. OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA
VAKAVIIN HENKILÖ- JA/TAI OMAISUUSVAHINKOIHIN. PIDÄ NÄMÄ OHJEET
TALLELLA MYÖHEMPÄÄ TARVETTA VARTEN.
-Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja sellaiset henkilöt, joiden fyysi-
set, aistinvaraiset tai henkiset ominaisuudet ovat alentuneet tai joilla ei ole kokemusta ja
tietoa, jos heitä valvotaan tai heitä on opastettu käyttämään laitetta turvallisesti ja jos he
ymmärtävät laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset ei-
vät saa puhdistaa laitetta eivätkä he saa tehdä laitteen hoitotoimenpiteitä ilman valvon-
taa.
-Ainoastaan valtuutettu sähköasentaja saa tehdä sähköasennukset laitteelle.
-Laite ei sovellu käytettäväksi meriveden kanssa.
-Aseta laite aina tasaiselle ja kiinteälle alustalle.
-Laitteen saa kytkeä ainoastaan maadoitettuun 230 V ~50 Hz pistorasiaan. Sulakkeen on
oltava vähintään 10 A. Mikäli painevesiautomaatti asennetaan kiinteästi paikoilleen, on
suositeltavaa käyttää suojaavaa, valtuutetun sähköasentajan kytkemää automaattista
vikavirtasuojakytkintä.
-Tarkista sähköjohdon ja pistokkeen kunto aina ennen käyttöä. Mikäli havaitset laitteessa
vaurioita, älä käytä sitä vaan tarkistuta laite välittömästi jälleenmyyjällä tai valtuutetussa
huoltoliikkeessä.
-Suojaa pistoketta ja sähköjohtoa kuumuudelta, öljyltä sekä teräviltä reunoilta.
-Irrota pistoke pistorasiasta aina pistokkeesta vetämällä, älä koskaan sähköjohdosta ve-
tämällä.
-Erityinen varovaisuus on tarpeen, jos pumppua käytetään lasten, invalidien tai vanhusten
läheisyydessä.
-Valmistaja kiistää kaiken vastuun sellaisista vahingoista, jotka ovat aiheutuneet laitteen
huolimattomasta, virheellisestä, sopimattomasta tai käyttöohjeiden vastaisesta käytöstä.
TEKNISET TIEDOT
Jännite 230 V ~50 Hz
Teho 1200 W
Max. tuotto 3800 l/h
Max. nostokorkeus 48 m
Max. imukorkeus 7 m
Max. paine 5 bar
FI
2

Nesteen max. lämpötila 35 °C
Letkuliitännät 1”
Suojausluokka IPX4
Sähköjohto H07RN-F
Sähköjohdon pituus 1,2 m
Paino 12,2 kg
KÄYTTÖ
-Kytke takaiskuventtiili imuputken päähän.
-Liitä imuputki tiiviisti pumpun imuliittimeen.
-Täytä pumppu vedellä pumpun paineputken liitoksesta. Mikäli mahdollista, avaa takais-
kuventtiiliä painamalla venttiiliosaa. Näin ilma purkautuu ulos imuputkesta ja pumpusta.
-Aseta imuputki vesipisteeseen (esim. kaivo).
-Kytke paineputki tiiviisti pumppuun.
-Kytke laitteen pistoke verkkovirtaan.
-Käynnistä pumppu On/Off-kytkimestä. Jonkin ajan kuluttua vesi alkaa virrata avoimesta
paineputkesta. Päästä vettä niin kauan, kunnes putkesta ei enää tule ilmaa.
-Tarkista painekalvon toiminta säännöllisin väliajoin seuraavien ohjeiden mukaisesti: sulje
painepuolen hana. Painepuolen hanan sulkemisen jälkeen paine alkaa nousta vesiverkos-
tossa saavuttaen yläpaineen (noin 4 baria), jonka jälkeen pumppu sammuu automaatti-
sesti. Kun avaat vesihanan, vesi alkaa virrata mutta pumppu ei kuitenkaan lähde pyöri-
mään heti (varaustila), vaan paine laskee noin 2 bariin, jolloin painekytkimen alaraja
käynnistää pumpun uudelleen.
-Tarkista vielä kaikki liitokset varmistaaksesi ettei niissä esiinny vuotoja.
VAROITUS! Pumppua ei saa koskaan käyttää kuivana. Laite on sammutettava vä-
littömästi vedenvirtauksen loputtua.
VAROITUS! Mikäli pumppu ei saavuta ylärajaa ja sammu automaattisesti, sam-
muta pumppu On/Off-kytkimestä ja etsi apua kappaleesta ”Vianetsintä”. Mikäli
pumppu pyörii pitkään painepuolen hana kiinni, lämpenee vesi pumpun sisällä
tuhoten pumpun osat.
Huomio
-Imuputken/imuletkun halkaisijan on oltava vähintään 1”. Mikäli imukorkeus on yli 5 m, on
suositeltavaa käyttää 1 ¼” imuputkea.
-Vältä tilannetta, jossa imuputki on korkeammalla kuin pumppu, sillä tällöin imuputkesta
on vaikea poistaa imukuplia.
-Imuventtiilin on oltava vähintään 30 cm vesirajan alapuolella.
-Mikäli imuputki ei ole tiivis, ei siinä ole tarpeeksi imua veden imemiseksi.
-Vältä laitteen käyttöä epäpuhtauksia (esim. hiekkaa) sisältävän veden kanssa. Mikäli vesi
sisältää epäpuhtauksia, asenna imuputkeen suodatin.
-Sammuta laite On/Off-kytkimestä ja irrota pistoke pistorasiasta aina kun laitetta ei käyte-
tä.
-Painevesiautomaatti on suojattava jäätymiseltä sekä käytön aikana että varastoitaessa.
Älä koskaan käytä pumppua pakkasella. Varastoitaessa laite (pumppu ja vesisäiliö) on
tyhjennettävä vedestä: ruuvaa pumpun päädyn pohjatulppa auki, irrota säiliön paineputki
ja valuta vesi pois. Varastoi laite kuivaan ja lämpimään tilaan.
3

HUOLTO
VAROITUS! Kytke laite irti virtalähteestä aina ennen huoltotoimenpiteiden aloit-
tamista.
-Puhdista imusihti ja imuputken takaiskuventtiili säännöllisin väliajoin.
-Tarkista painekytkimen toiminta säännöllisin väliajoin (yläraja/alaraja).
-Suojaa laitetta jäätymiseltä säilytyksen ja käytön aikana.
-Painesäiliössä on painekalvo ja ilmasäiliö, jonka paineen tulee olla noin 1,3 baria tarkis-
tettuna veden verkostopaineen ollessa 0. Mikäli ilmanpaine ei pysy säiliössä, on kalvo rik-
koutunut. Tarkista painekalvon toiminta säännöllisin väliajoin (ks. kappale ”Käyttö”).
-Mikäli ilmasäiliön paine on liian alhainen, nosta sitä ruuvaamalla säiliön päässä oleva
muovikansi auki ja pumppaa venttiiliin ilmaa auton renkaantäyttölaitteella.
VIANETSINTÄ
Ongelma Syy Ratkaisu
Moottori ei käyn-
nisty.
-
Riittämätön verkkojännite.
-Jumittunut pumpun juoksupyörä.
-Verkkovirran sulake off-tilassa.
-
Tarkista jännite.
-Pura ja puhdista pumppu.
-Tarkista sulakkeen tila.
Pumpussa ei ole
imua.
-Imuventtiili ei ole vedessä.
-Pumpussa ei ole vettä.
-Imuputkessa on ilmaa.
-Imuventtiili vuotaa.
-Tukkeutunut imuventtiili.
-Liian korkea imukorkeus.
-Aseta imuventtiili veteen.
-Täytä pumppu vedellä imuaukos-
ta.
-Tarkista, että imuputki on tiivis.
-Puhdista imuventtiili.
-Puhdista imuventtiili.
-Tarkista imukorkeus.
Pumppu käynnis-
tyy pienessä ve-
denotossa.
-
Riittämätön ilmanpaine.
-
Nosta ilmanpainetta (1,3 bar)
pumppaamalla ilmaa venttiiliin.
Liian alhainen
tuotto.
-Liian korkea imukorkeus.
-Likaantunut imukotelo.
-Vahingollinen aine alentaa pum-
pun tehoa.
-Tarkista imukorkeus.
-Puhdista imukotelo.
-Puhdista pumppu ja vaihda ku-
luneet osat.
Termostaatin
katkaisija sam-
muttaa pumpun.
-Ylikuormittunut moottori, järjes-
telmään kuulumaton vieras ai-
ne/esine aiheuttaa kitkaa.
-Pura ja puhdista pumppu. Estä
vieraiden aineiden/esineiden
pääsy pumpun järjestelmään.
4

INLEDNING
Vi gratulerar Dig till valet av denna ESPINA-produkt av god kvalitet! Vi hoppas att
apparaten du köpt kommer att hjälpa dig i ditt arbete. För att försäkra dig om att
apparaten används på ett säkert sätt bör du komma ihåg att läsa bruksanvis-
ningen före apparaten tas i bruk. Vid oklara situationer eller om problem upp-
står, ta kontakt med återförsäljaren eller importören. Vi önskar dig säkert och
angenämt arbete med apparaten!
SÄKERHETSANVISNINGAR
LÄS NOGA IGENOM DENNA MANUAL OCH UPPMÄRKSAMMA
SÄKERHETSANVISNINGARNA OCH VARNINGARNA. ANVÄND APPARATEN PÅ RÄTT
SÄTT OCH MED STÖRSTA FÖRSIKTIGHET FÖR ENDAST DET ÄNDAMÅL DEN ÄR
AVSEDD. UNDERLÅTENHET ATT IAKTTA DETTA KAN LEDA TILL SKADA PÅ EGENDOM
OCH/ELLER ALLVARLIG PERSONSKADA. SPARA DENNA MANUAL FÖR FRAMTIDA
BRUK.
-Denna apparat kan användas av barn som är 8 år eller äldre samt av fysiskt eller mentalt
handikappade personer, eller personer med bristande erfarenhet och kunskap om de
övervakas eller undervisas om säker användning av produkten och förståelse för de därav
resulterande farorna. Barn får inte leka med apparaten. Rengöring och användarunder-
håll får inte utföras av barn utan uppsikt.
-Endast en kvalificerad elektriker får utföra elektriska installationer på apparaten.
-Apparaten är inte lämplig att användas med havsvatten.
-Installera alltid apparaten på ett jämnt och fast underlag.
-Apparaten får endast anslutas till ett jordat vägguttag med 230 V ~50 Hz. Säkringen ska
vara minst 10 A. Vid fast installation rekommenderar vi att man använder en skyddande,
automatisk jordfelsbrytare som installerats av en kvalificerad elektriker.
-Kontrollera alltid sladdens och stickkontaktens skick innan de används. Om du upptäcker
skador på apparaten ska du inte använda den, utan lämna omedelbart in den till återför-
säljaren eller ett kvalificerat serviceföretag för kontroll.
-Skydda stickkontakten och sladden från värme, olja och vassa kanter.
-Lossa alltid stickkontakten ur uttaget genom att dra i stickkontakten, aldrig i sladden.
-Särskild försiktighet ska iakttas om pumpen används i närheten av barn, handikappade
eller äldre.
-Tillverkaren avsäger sig allt ansvar för skador som uppkommit genom vårdslös, felaktig
eller olämplig användning av apparaten eller användning i strid mot bruksanvisningen.
TEKNISKA DATA
Spänning 230 V ~50 Hz
Effekt 1200 W
Max. kapacitet 3800 l/h
Max. lyfthöjd 48 m
Max. sughöjd 7 m
Max. tryck 5 bar
Max. vätsketemperatur 35 °C
SE
5

Slanganslutningar 1”
Skyddsklass IPX4
Sladd H07RN-F
Sladdlängd 1,2 m
Vikt 12,2 kg
ANVÄNDNING
-Installera en backventil i änden av sugröret.
-Anslut sugröret tätt mot pumpens suganslutning.
-Fyll pumpen med vatten via pumpens tryckrörsanslutning. Öppna om möjligt backventilen
genom att trycka på ventildelen. Då släpps luften ut ur sugröret och pumpen.
-Placera sugröret i en vattenkälla (t.ex. en brunn).
-Anslut tryckröret tätt mot pumpen.
-Stoppa in apparatens stickkontakt i vägguttaget.
-Starta pumpen med On/Off-knappen. Efter en stund börjar vattnet strömma från det
öppna tryckröret. Släpp på vattnet tills det inte längre kommer luft från röret.
-Kontrollera tryckmembranets funktion regelbundet enligt följande anvisningar: stäng
kranen på trycksidan. Efter att kranen stängts börjar trycket stiga i vattennätet och
uppnår ett övertryck (ca 4 bar), varefter pumpen stängs av automatiskt. När du öppnar
kranen igen börjar vattnet strömma, men pumpen börjar inte rotera direkt (laddningssta-
tus), utan trycket sjunker till ca 2 bar, varmed tryckgivarens undre gräns startar pumpen
på nytt.
-Kontrollera alla anslutningar än en gång för att säkerställa att de inte läcker.
VARNING! Pumpen får aldrig användas torr. Apparaten ska stängas av omedel-
bart om vattenflödet upphör.
VARNING! Om pumpen inte uppnår den övre gränsen och stängs av automatiskt
ska den stängas av med On/Off-kontakten och felet sökas i avsnittet ”Felsök-
ning”. Om pumpen roterar länge när kranen på trycksidan är stängd, värms vatt-
net i pumpen upp och förstör pumpens delar.
Obs
-Sugrörets/sugslangens diameter ska vara minst 1”. Om sughöjden är mer än 5 m re-
kommenderar vi att man använder ett sugrör med 1 ¼” diameter.
-Undvik situationer där sugröret ligger högre än pumpen, då det blir svårt att få ut luft-
bubblor ur sugröret.
-Sugventilen ska sitta minst 30 cm under den lägsta vattennivån.
-Om sugröret inte är tätt har det inte tillräcklig sugkraft för att suga upp vatten.
-Undvik att använda apparaten med vatten som innehåller föroreningar (t.ex. sand). Om
vattnet innehåller föroreningar ska ett filter installeras i sugröret.
-Stäng alltid av apparaten med On/Off-kontakten och dra ut stickkontakten ur väggutta-
get när apparaten inte används.
-Tryckvattenpumpen ska skyddas från frost och kyla såväl vid användning som vid förva-
ring. Använd aldrig pumpen i minusgrader. Vid förvaring ska apparaten (pumpen och vat-
tenbehållaren) tömmas på vatten: öppna bottenpluggen i pumpens ände, lossa behålla-
rens tryckrör och tappa ut vattnet. Förvara apparaten i ett torrt och varmt utrymme.
6

UNDERHÅLL
VARNING! Koppla alltid bort apparaten från vägguttaget innan du påbörjar un-
derhållet.
-Rengör sugsilen och sugrörets backventil regelbundet.
-Kontrollera tryckgivarens funktion regelbundet (övre/undre gräns).
-Skydda apparaten från frost och kyla vid förvaring och användning.
-Tryckbehållaren har ett tryckmembran och en luftbehållare där trycket ska vara ca 1,3
bar (kontrollerat) när vattnets nättryck är 0. Om behållaren inte behåller lufttrycket har
membranet gått sönder. Kontrollera tryckmembranets funktion regelbundet (se avsnittet
”Användning”).
-Om trycket i luftbehållaren är för lågt kan du öka det genom att lossa plastlocket i änden
av behållaren och pumpa in luft i ventilen med en däckpump.
FELSÖKNING
Problem
Orsak
Lösning
Motorn startar
inte.
-
Otillräcklig nätspänning.
-Blockerat pumphjul.
-
Nätsäkring i off-läge.
-
Kontrollera spänningen.
-Ta isär och rengör pumpen.
-
Kontrollera säkringens status.
Inget sug i pum-
pen.
-
Sugventilen ligger inte i vatten.
-Inget vatten i pumpen.
-Luft i sugröret.
-Läckande sugventil.
-Tilltäppt sugventil.
-För hög sughöjd.
-
Lägg sugventilen i vatten.
-Fyll pumpen med vatten via
sugöppningen.
-Kontrollera att sugröret är tätt.
-Rengör sugventilen.
-Rengör sugventilen.
-Kontrollera sughöjden.
Pumpen startar
vid lågt vattenin-
tag.
-
Otillräckligt lufttryck.
-
Öka lufttrycket (1,3 bar) genom
att pumpa in luft i ventilen.
För låg kapacitet.
-
För hög sughöjd.
-Smutsig sugkorg.
-Skadligt ämne minskar pumpens
effekt.
-
Kontrollera sughöjden.
-Rengör sugkorgen.
-Rengör pumpen och byt ut slitna
delar.
Termostatbrytaren
stänger av pum-
pen.
-Överbelastad motor, främmande
ämne/föremål i systemet orsakar
friktion.
-
Ta isär och rengör pumpen. För-
hindra främmande äm-
nen/föremål från att komma in i
pumpen.
7

INTRODUCTION
Congratulations for choosing this high-quality ESPINA product! We hope it will be
of great help to you. Remember to read the instruction manual before using the
appliance for the first time in order to ensure safe usage. If you have any doubt or
problems, please contact your dealer or the importer. We wish you safe and
pleasant work with this appliance!
SAFETY INSTRUCTIONS
READ THESE INSTRUCTIONS CAREFULLY AND NOTE THE SAFETY INSTRUCTIONS
AND WARNINGS. USE THE APPLIANCE CORRECTLY AND WITH CARE FOR THE
PURPOSE FOR WHICH IT IS INTENDED. FAILURE TO DO SO MAY CAUSE DAMAGE
TO PROPERTY AND/OR SERIOUS PERSONAL INJURY. KEEP THIS INSTRUCTION
MANUAL SAFE FOR FUTURE USE.
-This appliance can be used by children aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concerning use of the appliance in a safe
way and understand the hazards involved. Children shall not play with the appliance.
Cleaning and user maintenance shall not be made by children without supervision.
-Only a qualified electrician is allowed to perform electrical installations to the appliance.
-The appliance is not suitable for use with seawater.
-Always place the unit on a flat and solid surface.
-Electrical connection can only be made to a grounded contact socket with mains voltage
of 230 V ~50 Hz. The fuse must be at least 10 A. For fixed installation the use of protec-
tive circuit breaker switch is recommended, installed by a qualified electrician.
-Always check the cable and plug before each use. Never use a damaged pump. It is abso-
lutely necessary to have a damaged pump inspected by the dealer or an authorized ser-
vice center.
-Protect the plug and cable from heat, oil and sharp edges.
-To unplug the pump, always pull by the plug, never from the cable.
-Pay special attention if the water pressure system is operated while children, persons with
impaired functional capacity or the elderly are nearby.
-The manufacturer declines all responsibility for damages caused by careless, incorrect or
improper use as well as negligence of given instructions.
TECHNICAL DATA
Voltage 230 V ~50 Hz
Power 1200 W
Max. delivery 3800 l/h
Max. lifting height 48 m
Max. suction height 7 m
Max. pressure 5 bar
Max. liquid temperature 35 °C
Hose connections 1”
Protection class IPX4
EN
8

Cable H07RN-F
Cable length 1,2 m
Weight 12,2 kg
OPERATION
-Install a non-return valve at the end of the suction pipe.
-Connect the suction pipe to the suction coupling tightly.
-Fill the pump with water from the pressure pipe connection. If possible, open the non-
return valve slightly by pressing the valve part. This will make air discharge from the suc-
tion pipe and pump.
-Place the suction pipe into the water (e.g. well).
-Connect the pressure pipe to the pump tightly.
-Plug the unit into power supply.
-Switch on the pump with the On/Off-switch. After a while, water will start to flow from the
open pressure pipe. Let water flow in until air no longer comes from the pipe.
-Check membrane operation regularly according to following instructions: close the pres-
sure side tap. After closing the pressure side tap, the pressure will start to rise in the wa-
ter line and after reaching the upper pressure (approx. 4 bar), the pump will shut down
automatically. When you open the water tap, water will start to flow but the pump will not
start running immediately (charging state), but the pressure will drop to approx. 2 bar
and the lower limit of the pressure switch will restart the pump again.
-Check all connections to make sure there are no leaks.
WARNING! The pump must never run dry. The appliance must be switched off im-
mediately when water fails to flow.
WARNING! If the pump does not reach upper limit and shut down automatically,
turn off the pump with the On/Off-switch and refer to chapter ”Troubleshooting”.
If the pump runs a long time with the pressure side tap closed, water inside the
pump will warm up and damage pump parts.
Note
-The diameter of the suction pipe/suction hose must be at least 1”. If the suction height is
over 5 m, it is advisable to use 1 ¼” suction pipe.
-Prevent the suction pipe from being higher than the pump, as then it is hard to remove air
bubbles from the suction pipe.
-Suction valve must be at least 30 cm below water level.
-If the suction pipe is not tight, there is not enough suction to suck water.
-Avoid using the unit with water that contains impurities (e.g. sand). If water contains im-
purities, install a filter to the suction pipe.
-Switch off the unit with the On/Off-switch and disconnect the plug from the wall socket
always when the appliance is not in use.
-Protect the unit from freezing during operation and storage. Never use it in cold condi-
tions. The unit (pump and water tank) must be emptied from water before storage: un-
screw the drain plug at the end of the pump, remove the pressure pipe from the tank and
drain all water. Store the unit in a dry and warm place.
9

MAINTENANCE
WARNING! Always unplug the pump before performing any maintenance work on
it.
-Clean the suction strainer and non-return valve regularly.
-Check pressure switch operation regularly (upper limit/lower limit).
-Protect the unit from frost during storage and operation.
-Inside the pressure tank is a pressure membrane and air tank where the pressure should
be approximately 1,3 bar checked when line pressure is 0. If air pressure does not stay in
the tank, the membrane is broken. Check membrane operation regularly (see chapter
”Operation”).
-If the pressure in the air tank is too low, increase it by unscrewing the plastic lid at the
end of the tank and pump air in the valve with a tyre filler.
TROUBLESHOOTING
Problem
Cause
Solution
Motor does not
start.
-
Insufficient mains voltage.
-Blocked pump wheel.
-
Mains current fuse in off-state.
-
Check the voltage.
-Dismount and clean the pump.
-
Check the state of the fuse.
No suction in
the pump.
-
Suction valve is not in the water.
-No water in the pump.
-Air in the suction pipe.
-Suction valve leaks.
-Blocked suction valve.
-Too high suction height.
-
Sink the suction valve in the water.
-Fill the pump with water.
-Check the tightness of the air pipe.
-Clean the suction valve.
-Clean the suction valve.
-Check the suction height.
Pump switches
on at low water
intake.
-
Insufficient air pressure.
-
Increase air pressure (1,3 bar) by
pumping air in the valve.
Too low deliv-
ery.
-Too high suction height.
-Dirty suction housing.
-Harmful substance decreases
pump output.
-Check the suction height.
-Clean the suction housing.
-Clean the pump and change worn
parts.
Thermostatic
switch shuts
down the pump.
-Overloaded motor, foreign mat-
ter in the system causes friction.
-Dismount and clean the pump.
Prevent foreign matter from get-
ting into the system.
10

RÄJÄYTYSKUVA • SPRÄNGSKISS • EXPLODED VIEW
No.
Description
1
Pressure gauge
2 Screw
3 Washer
4
Bolt
5
Pump accessories
6
Cable
7
Mechanical switch
8
Gasket
9
Pressure switch fitting
10
Five-way valve
11
Cable and plug
12 Pressure gauge
13
High-pressure hose
14
Gasket
15
Ties

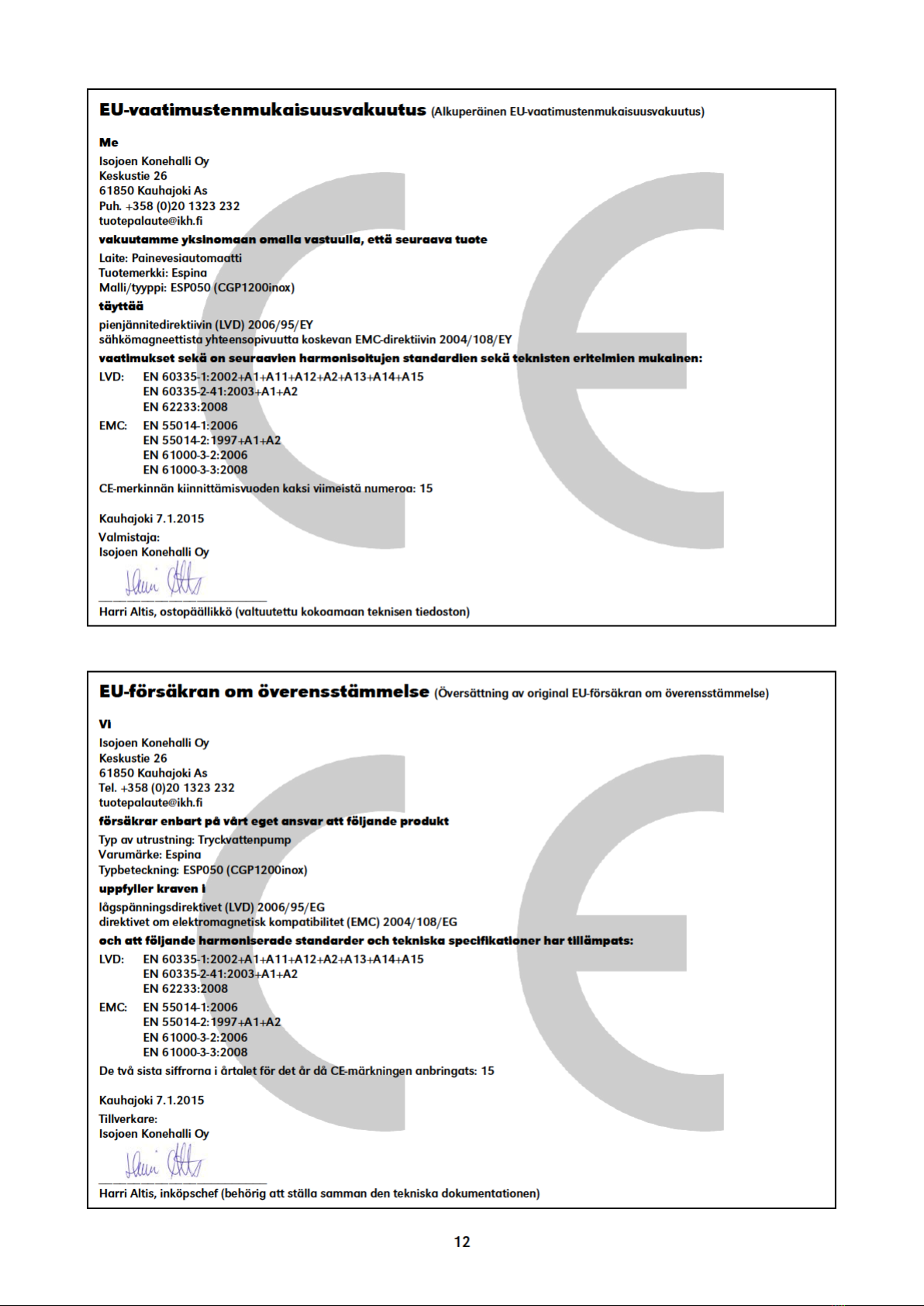

11
