ESX VN710 MT-ASX User manual

EINBAUANLEITUNG
INSTALLATION
GUIDE
VN710 MT-ASX
V1. 2

2
This guide is an installation aid for a proper installation of the device.
Please read the following instructions prior installation:
1.) Please treat all parts of the sound system and the components of your vehicle with caution.
2.) Follow under all circumstance the regulations of the vehicle manufacturer and do not make any modifications
on the vehicle, which could interfere the driving safety.
3.) Please disconnect due to safety reasons the ground connection of the vehicle‘s battery before installation.
4.) Please ensure the correct polarity of all connections.
5.) Please do not modify or cut cables or jacks of the vehicle or the device, otherwise the warranty may be voided.
6.) Make sure that no cables are squeezed or cause a short circuit.
7.) Lead no cable before the airbags (e.g. dashboard) or in a manner that they will be impaired in their function.
Important Notes prior to installation:
Die Ihnen vorliegende Anleitung ist eine Einbauhilfe zur fachgerechten Montage des Geräts.
Beachten Sie dazu die folgenden Hinweise vor der Installation:
1.) Behandeln Sie bitte alle Teile des Soundsystems und die Komponenten Ihres Fahrzeugs grundsätzlich mit Vorsicht.
2.) Beachten Sie unter allen Umständen die Vorschriften des Fahrzeugherstellers und nehmen Sie keine Veränderungen
am Fahrzeug vor, welche die Fahrsicherheit beeinträchtigen könnten.
3.) Klemmen Sie vor der Installation aus Sicherheitsgründen den Masseanschluß der Kfz-Batterie vor der Installation ab.
4.) Bitte achten Sie stets auf die korrekte Polarität der Anschlüsse.
5.) Bitte modifizieren Sie keine Kabelsätze oder Anschlüsse des Geräts oder des Fahrzeugs oder der Garantieanspruch
könnte davon beeinträchtigt werden.
6.) Achten Sie unbedingt darauf, dass keine Kabel gequetscht werden oder einen Kurzschluss verursachen.
7.) Verlegen Sie keine Kabel vor den Airbags z.B. im Armaturenbrett oder in einer Art und Weise, dass diese in ihrer Funktion
beeinträchtigt werden.
Wichtige Hinweise:
Empfohlene Werkzeuge und Zubehör:
Recommended tools and accessories:
Phillips screwdriver or bit
Kreuzschlitz-Schraubendreher oder Bit
Plastic mounting wedges
Kunststoff-Montagekeile
(AD Accessories Art.Nr.: 2426812)
Cableties 6 x
Kabelbinder 6 x
INSTALLATION NOTES / Installationshinweise

3
INDEX / Inhaltsverzeichnis
Scope of delivery ................................................................................................................................ 4
Lieferumfang ........................................................................................................................................ 4
Connection Diagram ........................................................................................................................... 6
Anschlussdiagramm ............................................................................................................................. 6
Installation notes ................................................................................................................................ 7
Installationshinweise............................................................................................................................. 7
Installation example ........................................................................................................................... 9
Einbaubeispiel ...................................................................................................................................... 9

4
NO.
Nr.
ITEM
Artikel
FIGURE
Abbildung
SLOT
Steckplatz
QUANTITY
Anzahl
1MAIN DEVICE
Hauptgerät – 1
2STYLUS
Markierstift – 1
3
MICRO SD CARD 8GB INKL:
NAVIGATION SOFTWARE
MicroSD Speicherkarte 8GB
Navigationssoftware
– 1
4REMOTE CONTROL
Fernbedienung – 1
5VIDEO INPUT CABLE SET
Video-Eingang Kabelsatz J5 1
6REAR CAM INPUT
Rückfahrkamera-Eingang E11 1
7VIDEO OUT (DUAL ZONE)
Video-Ausgang (Dual Zone) C9 1
8AUDIO OUT (FRONT/REAR)
Audio-Ausgang (Front/Rear) H3 1
SCOPE OF DELIVERY / Lieferumfang

5
NO.
Nr.
ITEM
Artikel
FIGURE
Abbildung
SLOT
Steckplatz
QUANTITY
Anzahl
9AUDIO OUT (SUBWOOFER/CENTER)
Audio-Ausgang (Subwoofer/Center) I4 1
10 USB CABLE SET WITH 2 CONNECTORS
USB Kabelsatz mit 2 Anschlüssen D10 1
11 IPOD / IPHONE CONNECTOR
iPod / iPhone Anschluss B8 1
12 BT-MICROPHONE
BT-Mikrofon G2 1
13 GPS ANTENNA
GPS Antenne GPS 1
14 HANDBRAKE CONNECTION
Handbremsen-Anschluss A7 1
15 TMC WIRE ANTENNA
TMC Kabelantenne USB 1
16 MOUNTING FRAME
Einbaurahmen – 1
SCOPE OF DELIVERY / Lieferumfang

6
13 6
10
7
11
14
9
5
AM/FM ANTENNA
AM/FM Antenne
CONNECTION DIAGRAM / Anschlussdiagramm
SPECIFIC CONNECTORS
OF THE VEHICLE
Fahrzeugspezifische
Stecker
BT-MICROPHONE
BT-Mikrofon
AUDIO OUT (SUBWOOFER/CENTER)
WITH REMOTE TURN ON
Audio-Ausgang (Subwoofer/Center)
mit Einschaltleitung „Remote“
VIDEO INPUT CABLE SET
Video-Eingang Kabelsatz
GPS ANTENNA
GPS Antenne
REAR CAM INPUT
Rückfahrkamera-Eingang
USB CABLE SET WITH 2 CONNECTORS
USB Kabelsatz mit 2 Anschlüssen
VIDEO OUT (DUAL ZONE)
Video-Ausgang (Dual Zone)
IPOD / IPHONE CONNECTOR
iPod / iPhone Anschluss
HANDBRAKE CONNECTION
Handbremsen-Anschluss
SPECIFIC CONNECTOR
OF THE VEHICLE
Fahrzeugspezifischer
Stecker
WITHOUT FUNCTION
Ohne Funktion
8AUDIO OUT (FRONT/REAR)
Audio-Ausgang (Front/Rear)
12
FRONT CAM INPUT (opt.)
Frontkamera-Eingang (opt.)

7

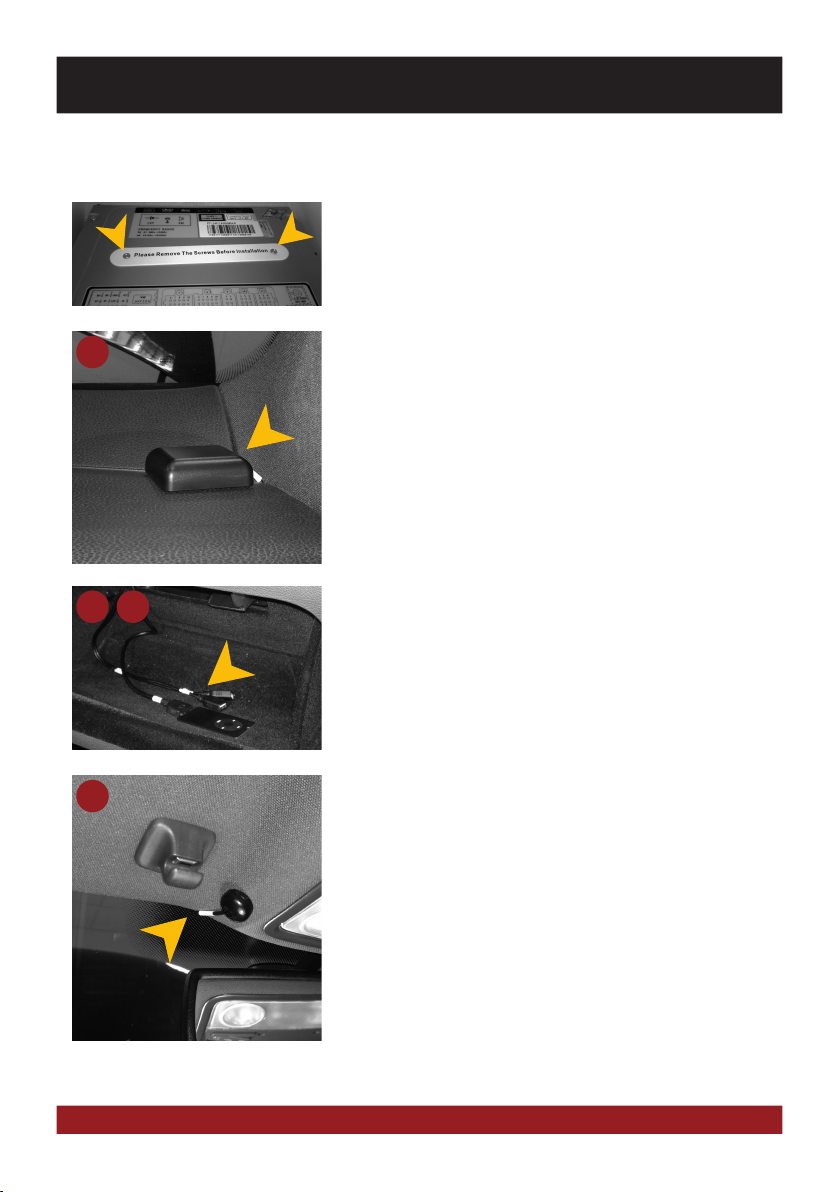

INSTALLATION NOTES / Installationshinweise
GPS antenna:
The GPS (13) antenna must be mounted horizontally in front on the dashboard
(ensure a clear view to the sky). A metalized windscreen allows no recepti-
on. If a factory GPS antenna with the same connector type (Fakra) is already
available, it can be used. Then the installation of the included GPS antenna is
not necessary.
GPS Antenne:
Die GPS Antenne (13) muss waagerecht, nach Möglichkeit vorne auf dem Ar-
maturenbrett montiert werden (auf freie Sicht zum Himmel achten). Bei einer
metallbedampften Scheibe ist kein Empfang möglich. Falls eine werksseitige
GPS-Antenne mit dem denselben Steckertyp (Fakra) bereits vorhanden ist,
kann diese verwendet werden. Die Installation der beiliegenden GPS Antenne
entfällt.
BT-Microphone:
Mount the supplied microphone (12) at a suitable point such as at the A-pillar
(driver‘s side) or on the roof lining at the interior lamp. Avoid laying the cable
over the steering column. In general, the cable should be long enough to reach
a desired mounting point at the A-pillar (driver‘s side) while laying the cable
over the the passenger‘s side. A possibly existing factory microphone is not
compatible with the ESX device. Please use the supplied microphone.
BT-Mikrofon:
Montieren Sie das beiliegende Mikrofon (12) an einem geeigneten Montage-
punkt wie z.B. an der A-Säule (Fahrerseite) oder am Dachhimmel bei der In-
nenraumleuchte. Vermeiden Sie das Verlegen des Kabels über die Lenksäule.
In der Regel sollte das Kabel lang genug sein, um die A-Säule (Fahrerseite)
über die Beifahrerseite zu erreichen. Ein evtl. werksseitig vorhandenes Mik-
rofon ist nicht kompatibel mit dem ESX Gerät. Bitte verwenden Sie das mit-
gelieferte Mikrofon.
USB/iPod/iPhone Connectors:
Route the cables (10) or (11) to a desired location, such as the glove box. If
necessary, you must drill openings. One of the USB ports needed for the TMC
antenna (15).
USB/iPod/iPhone Anschlüsse:
Verlegen Sie die Kabel (10) oder (11) an den gewünschten Einbauort, wie z.B.
im Handschuhfach. Gegebenenfalls, müssen dafür Öffnungen gebohrt werden.
Einer der USB Anschlüsse wird für die TMC Antenne (15) benötigt.
Einbautipps:
Installation hints:
13
10 11
12
Transportation lock:
Remove both transportation locks on top of the device before you start the
installation.
Transportsicherung:
Entfernen Sie beide Transportsicherungen auf der Oberseite des Geräts,
bevor Sie mit der Installation beginnen.

8
INSTALLATION NOTES / Installationshinweise
Handbrake connection:
Connect the cable from the handbrake connection (14) with the handbrake
signal in your vehicle. The signal must be connected with ground while the
handbrake is applied. Please contact for a proper and safe installation your car
dealer! According to legal regulations, the device must playback a DVD or video
on the main screen only with the handbrake applied, Never connect the the
cable permanently with the vehicle‘s ground. To prevent accidents by inatten-
tion while driving, the screen is blanked. The video outputs (7) are not affected.
Handbremsen-Anschluss:
Schließen Sie den Handsbremsen-Anschluss (14) an das Handbremssignal im
Fahrzeug an. Das Signal muss bei angezogener Handbremse auf Masse liegen.
Bitte wenden Sie sich für eine korrekte und gefahrlose Installation an Ihre KFZ-
Fachwerkstatt! Gemäß den gesetzlichen Bestimmungen darf das Gerät eine
DVD bzw. Videowiedergabe auf dem Hauptbildschirm nur bei angezogener
Handbremse wiedergeben, das Anschlusskabel darf deshalb nicht dauerhaft
auf Masse angeschlossen werden. Während der Fahrt wird der Bildschirm zur
Vermeidung von Unfällen durch Unachtsamkeit dunkel geschaltet Die Video-
ausgänge (7) sind hiervon nicht betroffen.
14
TMC cable antenna:
Connect the enclosed TMC antenna (15) with the USB port on and then lay
the antenna. For optimal reception it should be fastened to the windscreen
by using the suction cups, a hidden installation e.g. under the A-pillar or the
dashboard is also possible.
TMC Kabelantenne:
Schließen Sie die beiliegende TMC Antenne (15) an den USB Anschluss an
und verlegen Sie dann die Wurfantenne. Für optimalen Empfang kann diese
an der Scheibe mithilfe der Saugnäpfe befestigt werden, auch ein verstecktes
Verlegen z.B. unter der A-Säule oder unter dem Armaturenbrett ist möglich.
15
AUX / USB Port:
If your car is equipped with a factory AUX and USB port, the port is supported
by the device. Refer to the included manual how to use the ports. The AUX port
is selectable on the device in the APP menue under AUX.
AUX / USB Anschluss:
Sollte Ihr Fahrzeug über einen werksseitigen AUX- bzw. USB-Anschluss ver-
fügen, wird dieser vom Gerät unterstützt. Entnehmen Sie die Handhabung der
Anschlüsse der beiliegenden Bedienungsanleitung. Der AUX-Anschluss ist am
Gerät im Menü APPS unter AUX anwählbar.

9
INSTALLATION EXAMPLE / Einbaubeispiel
2.) Disconnect all cable plugs on the back of the radio panel.
2.) Ziehen Sie alle Kabelstecker auf der Rückseite der Radioblende ab.
1
3.) Remove the original radio unit (4 screws). Keep the four screws for later.
Then pull out the radio unit from the bay and disconnect all cable plugs
from the device.
3.) Entfernen Sie das originalen Radiogerät (4 Schrauben). Bewahren Sie
die vier Schrauben für später auf. Ziehen Sie es dann vorsichtig aus
dem Schacht und entfernen Sie alle Kabelstecker vom Gerät.
2
3
4.) Remove the two silver decoration panels on each side of the big panel
(4 screws) and screw them at the same position on the new ESX device.
4.) Entfernen Sie die beiden silbernen Dekorationsblenden an jeder Seite
der großen Blende (4 Schrauben). Befestigen Sie dann diese entsprechend
an der gleichen Stelle am neuen ESX Gerät.
4
1.) The original radio system is build up in 2 units (radio panel & radio unit).
Loosen at first the radio panel below with a mounting wedge.
Remove then the radio panel carefully.
1.) Das originale Radio System besteht aus zwei Teilen (Radioblende &
Radiogerät). Lockern Sie zunächst die Radioblende unten mit einem
Montagekeil. Entfernen Sie dann vorsichtig die Radioblende.
MITSUBISHI ASX (2010 >)

10
5
8.) Now connect all cable plugs to the new ESX device (refer to page 4-5).
Plug in also all car specific cables and the antenna connector.
8.) Schließen nun alle Kabelstecker am neuen ESX Gerät an (siehe S. 4-5).
Stecken Sie ebenfalls die fahrzeugspezifischen Kabelstecker und den
Antennenstecker an.
8
5.) Remove the both ventilation boxes above the radio and mount them at the
same position on the new ESX device. They are not screwed, they are just
plugged in.
5.) Entfernen Sie die beiden Lüftungsschächte über dem Radio. Befestigen Sie
dann diese entsprechend an der gleichen Stelle am ESX Gerät. Diese sind
nicht verschraubt sondern nur gesteckt.
INSTALLATION EXAMPLE / Einbaubeispiel
MITSUBISHI ASX (2010 >)
6.) Lay the connection cable sets of new ESX device (refer to page 4-5)
inside the vehicle to the desired location.
6.) Verlegen Sie nun die Anschlusskabel des neuen ESX Geräts
(siehe S. 4-5) im Fahrzeug zum gewünschten Einbauort.
6
7
7.) Now install the included mounting frame (16) at location, where before the
original radio was installed. Use the original 4 screws.
7.) Installieren Sie nun den beiliegenden Einbaurahmen (16) an der selben Stelle,
an der zuvor der originale Radio installiert war. Benutzen Sie die originalen
vier Schrauben.

11
INSTALLATION EXAMPLE / Einbaubeispiel
MITSUBISHI ASX (2010 >)
11.) Before you complete the installation, make a function check. Please note
that it may take up to 15 minutes, until a GPS signal can be received outside.
11.) Prüfen Sie vor dem Zusammenbau die Funktion des Geräts. Es kann bis zu
15 Minuten dauern, bis ein GPS Signal im Freien empfangen werden kann.
11
9.) ATTENTION: Please also ensure to connect the car-specific cable for the
warning triangle and the airbag switches is connected with the new
ESX device on the lower rear side. Otherwise the vehicle‘s board
computer indicates a malfunction.
9.) ACHTUNG: Bitte stellen Sie auch sicher, dass das fahrzeugspezifische
Kabel für die Warnblinker- und den Airbag-Schalter mit dem neuen
ESX Gerät auf der unteren Rückseite eingesteckt ist. Ansonsten
zeigt der Bordcomputer eine Fehlfunktion.
9
10.) Then slide the new ESX device carefully into the radio bay. Ensure that
the new device sits proper in the previously installed mounting frame.
10.) Dann schieben Sie das neue ESX Gerät vorsichtig in den Radioschacht.
Achten Sie darauf, dass das neue Gerät gut im zuvor installieren
Einbaurahmen sitzt.
10

DESIGN
ESX Car Media Systems · Audio Design GmbH
Am Breilingsweg 3 · D-76709 Kronau/Germany
Tel. [phone] - 9465-0 · Fax [phone] - 946510
www.esxaudio.de - www.audiodesign.de
©2013 All Rights Reserved
