ESX VISION NAVICEIVER User manual

EINBAUANLEITUNG
INSTALLATION
GUIDE
VN709 OP-ASTRA
V1. 0

2
NO.
Nr.
ITEM
Artikel
FIGURE
Abbildung
QUANTITY
Anzahl

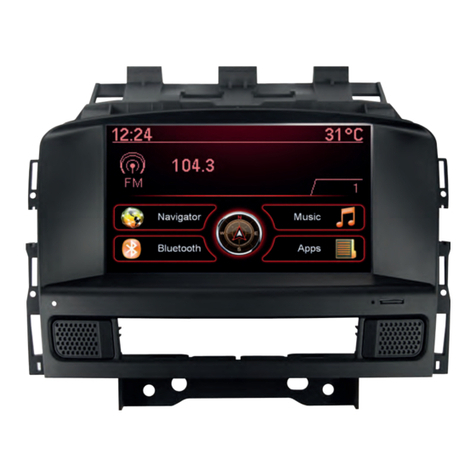

1MAIN DEVICE 17,8 CM (7“)
Hauptgerät 17,8 cm (7“) 1
2CD/DVD-DRIVE
CD/DVD Laufwerk 1
3FOAM PROTECTION BAG
Schaumstoff-Schutzbeutel 1
4
MICRO SD CARD 8GB INKL:
NAVIGATION SOFTWARE
MicroSD Speicherkarte 8GB
Navigationssoftware
1
5 SYSTEM CONNECTOR CD/DVD-DRIVE
System-Anschluss CD/DVD-Laufwerk 1
6Y-CONNECTOR FOR ORIGINAL DISPLAY
Y-Anschluss für Original-Display 1
7 POWER CONNECTOR
Stromanschlusstecker 1
SCOPE OF DELIVERY / Lieferumfang

3
NO.
Nr.
ITEM
Artikel
FIGURE
Abbildung
QUANTITY
Anzahl
8AUDIO / VIDEO IN- AND OUTPUTS
Audio / Video Ein- und Ausgänge 1
9BT-MICROPHONE
BT-Mikrofon 1
10 GPS ANTENNA
GPS Antenne 1
11 USB TMC WIRE ANTENNA
USB TMC Kabelantenne 1
12 STYLUS
Markierstift 1
SCOPE OF DELIVERY / Lieferumfang

4
CONNECTION DIAGRAM / Anschlussdiagramm
USB INPUTS
USB Anschlüsse
AUDIO JACK FOR
THE MICROPHONE
Audio Stecker für
das Mikrofons
SYSTEM CONNECTOR
OF CD/DVD-DRIVE
System-Verbindung
des CD/DVD-Laufwerks
CONNECTOR FOR THE
DVD-DRIVE
Anschluss für das
DVD-Laufwerk
SYSTEM CONNECTOR
FROM ORIGINAL RADIO
System-Verbindung
vom Original-Radio
TMC WIRE ANTENNA
TMC Kabelantenne
SYSTEM CONNECTOR
FROM ORIGINAL RADIO
System-Verbindung
vom Original-Radio
DEVICE CONNECTORS (CHECK TABLE RIGHT)
Geräte-Anschlüsse (siehe Tabelle rechts)
9
2
6
1
7
11
GPS ANTENNA
GPS Antenne
9
5
8

5
CONNECTION DIAGRAM / Anschlussdiagramm
DEVICE CONNECTORS
Geräte-Anschlüsse
BLUE / WHITE TV LEFT AUDIO INPUT
Blau / Weiß TV linker Audio-Eingang
PINK / RED TV RIGHT AUDIO INPUT
Pink / Rot TV rechter Audio-Eingang
BROWN / YELLOW TV VIDEO INPUT
Braun / Gelb TV VIDEO-Eingang
GREEN / YELLOW REAR CAM INPUT
Grün / Gelb Rückfahrkamera-Eingang
GREEN HANDBREAK-CABLE
Grün Handbremsen-Kabel
BLUE REVERSE SIGNAL FOR REARCAM
Blau Rückfahr-Signal für Kamera
GREY / WHITE LEFT AUDIO OUTPUT
Grau / Weiß Linker Audio-Ausgang
RED / RED RIGHT AUDIO OUTPUT
Rot / Rot Rechter Audio-Ausgang
YELLOW / YELLOW VIDEO OUTPUT
Gelb / Gelb Video-Ausgang
PURPLE / YELLOW WITHOUT FUNCTION
Lila / Gelb Ohne Funktion
BLACK / BLACK WITHOUT FUNCTION
Schwarz / Schwarz Ohne Funktion
8

6
This guide is an installation aid for a proper installation of the device.
Please read the following instructions prior installation:
1.) Please treat all parts of the sound system and the components of your vehicle with caution.
2.) Follow under all circumstance the regulations of the vehicle manufacturer and do not make any modifications
on the vehicle, which could interfere the driving safety.
3.) Please disconnect due to safety reasons the ground connection of the vehicle‘s battery before installation.
4.) Please ensure the correct polarity of all connections.
5.) Please do not modify or cut cables or jacks of the vehicle or the device, otherwise the warranty may be voided.
6.) Make sure that no cables are squeezed or cause a short circuit.
7.) Lead no cable before the airbags (e.g. dashboard) or in a manner that they will be impaired in their function.
8.) Disclaimer: We assume in case of improper operation or faulty installation no warranty or liability for damage to
property or the follow-up costs incurred by third parties.
Important Notes prior to installation:
Die Ihnen vorliegende Anleitung ist eine Einbauhilfe zur fachgerechten Montage des Geräts.
Beachten Sie dazu die folgenden Hinweise vor der Installation:
1.) Behandeln Sie bitte alle Teile des Soundsystems und die Komponenten Ihres Fahrzeugs grundsätzlich mit Vorsicht.
2.) Beachten Sie unter allen Umständen die Vorschriften des Fahrzeugherstellers und nehmen Sie keine Veränderungen
am Fahrzeug vor, welche die Fahrsicherheit beeinträchtigen könnten.
3.) Klemmen Sie vor der Installation aus Sicherheitsgründen den Masseanschluß der Kfz-Batterie vor der Installation ab.
4.) Bitte achten Sie stets auf die korrekte Polarität der Anschlüsse.
5.) Bitte modifizieren Sie keine Kabelsätze oder Anschlüsse des Geräts oder des Fahrzeugs oder der Garantieanspruch
könnte davon beeinträchtigt werden.
6.) Achten Sie unbedingt darauf, dass keine Kabel gequetscht werden oder einen Kurzschluss verursachen.
7.) Verlegen Sie keine Kabel vor den Airbags z.B. im Armaturenbrett oder in einer Art und Weise, dass diese in ihrer Funktion
beeinträchtigt werden.
8.) Haftungsausschluss: Wir übernehmen bei unsachgemäßer Bedienung oder fehlerhafter Installation keine Garantie oder
Haftung für die dadurch entstandenen Sachschäden oder die Folgekosten Dritter.
Wichtige Hinweise:
Empfohlene Werkzeuge und Zubehör:
Recommended tools and accessories:
Plastic mounting wedges
Kunststoff-Montagekeile
(AD Accessories Art.Nr.: 2426812)
Cableties 6 x
Kabelbinder 6 x
TMC Y-Splitter (Fakra connector)
TMC Y-Splitter (Fakra Anschluss)
(ESX Accessories Art.Nr.: VNA-TMC-Y1)
INSTALLATION NOTES / Installationshinweise
Multi socket wrench set
Mehrteiliger Steckschlüsselsatz

7
INSTALLATION NOTES / Installationshinweise
GPS antenna:
The GPS (10) antenna must be mounted horizontally in front on the dashboard
(ensure a clear view to the sky). A metalized windscreen allows no recepti-
on. If a factory GPS antenna with the same connector type (Fakra) is already
available, it can be used. Then the installation of the included GPS antenna is
not necessary.
GPS Antenne:
Die GPS Antenne (10) muss waagerecht, nach Möglichkeit vorne auf dem Ar-
maturenbrett montiert werden (auf freie Sicht zum Himmel achten). Bei einer
metallbedampften Scheibe ist kein Empfang möglich. Falls eine werksseitige
GPS-Antenne mit dem denselben Steckertyp (Fakra) bereits vorhanden ist,
kann diese verwendet werden. Die Installation der beiliegenden GPS Antenne
entfällt.
Einbautipps:
Installation hints:
10
BT-Microphone:
Mount the supplied microphone (9) at a suitable point such as at the A-pillar
(driver‘s side) or on the roof lining at the interior lamp. Avoid laying the cable
over the steering column. In general, the cable should be long enough to reach
a desired mounting point at the A-pillar (driver‘s side) while laying the cable
over the the passenger‘s side. A possibly existing factory microphone is not
compatible with the ESX device. Please use the supplied microphone.
BT-Mikrofon:
Montieren Sie das beiliegende Mikrofon (9) an einem geeigneten Montage-
punkt wie z.B. an der A-Säule (Fahrerseite) oder am Dachhimmel bei der In-
nenraumleuchte. Vermeiden Sie das Verlegen des Kabels über die Lenksäule.
In der Regel sollte das Kabel lang genug sein, um die A-Säule (Fahrerseite)
über die Beifahrerseite zu erreichen. Ein evtl. werksseitig vorhandenes Mik-
rofon ist nicht kompatibel mit dem ESX Gerät. Bitte verwenden Sie das mit-
gelieferte Mikrofon.
9
TMC cable antenna:
Connect the enclosed TMC antenna (11) with a free USB port on and then lay
the antenna. For optimal reception it should be fastened to the windscreen
by using the suction cups, a hidden installation e.g. under the A-pillar or the
dashboard is also possible. Alternatively, use the TMC Y-splitter Art.No. VNA-
TMC-Y1 (Refer page 6) to split the signal from the original antenna for TMC
reception instead of the TMC antenna (11).
TMC Kabelantenne:
Schließen Sie die beiliegende TMC Antenne (11) an einen freien USB Anschluss
an und verlegen Sie dann die Wurfantenne. Für optimalen Empfang kann diese
an der Scheibe mithilfe der Saugnäpfe befestigt werden, auch ein verstecktes
Verlegen z.B. unter der A-Säule oder unter dem Armaturenbrett ist möglich.
Verwenden Sie alternativ zur TMC Wurfantenne (11) den TMC Y-Splitter Art.
Nr. VNA-TMC-Y1 (siehe Seite 6), um das Signal der Original-Antenne auch für
den TMC Empfang zu verwenden.
11

8
INSTALLATION NOTES / Installationshinweise
Handbrake connection:
The green wire („Brake“) from the Audio/Video cable set (8) needs to be con-
nected. The signal must be connected with ground while the handbrake is
applied. Please contact for a proper and safe installation your car dealer! Ac-
cording to legal regulations, the device must playback a DVD or video on the
main screen only with the handbrake applied, Never connect the the cable
permanently with the vehicle‘s ground. To prevent accidents by inattention
while driving, the screen is blanked.
Handbremsen-Anschluss:
Das grüne Kabel („Brake“) vom Audio/Video-Stecker (8) muss an die Hand-
bremse angeschlossen werden. Das Signal muss bei angezogener Handbrem-
se auf Masse liegen. Bitte wenden Sie sich für eine korrekte und gefahrlose
Installation an Ihre KFZ Fachwerkstatt! Gemäß den gesetzlichen Bestimmun-
gen darf das Gerät eine DVD bzw. Videowiedergabe auf dem Hauptbildschirm
nur bei angezogener Handbremse wiedergeben, das Anschlusskabel darf des-
halb nicht dauerhaft auf Masse angeschlossen werden. Während der Fahrt
wird der Bildschirm zur Vermeidung von Unfällen durch Unachtsamkeit dunkel
geschaltet..
14

9
INSTALLATION EXAMPLE / Einbaubeispiel
1
Start to remove the original car audio system.
Beginnen Sie mit dem Entfernen des originalen Radio Systems.
2
Remove the insert in the storage compartment below the radio.
Entnehmen Sie den Einsatz im Ablagefach unter dem Radio.
3
Remove the storage compartment.
Entfernen Sie das Ablagefach.
4
Carefully remove the shift boot. Lift it slightly on the front (see
arrow) and pull it gently towards the front.
Entfernen Sie vorsichtig den Schaltsack. Heben Sie diesen vor-
ne etwas an (siehe Pfeil) und ziehen diese nach vorne vorsichtig
heraus.
5
Remove the screw on the right (PH2 screw).
Entfernen Sie die Schraube rechts (Kreuzschlitz).
6
Remove the screw on the left (PH2 screw).
Entfernen Sie die Schraube links (Kreuzschlitz).

10
Carefully swing the plastic covers of the fan controllers to the side
(right and left side of the radio).
Klappen Sie vorsichtig die Plastikabdeckungen an den Lüfterreg-
lern zur Seite (Rechts und links neben dem Radio).
INSTALLATION EXAMPLE / Einbaubeispiel
12
7
Remove the decoration panel carefully with a mounting wedge.
The decoration panel is only clipped.
Entfernen Sie die Zierblende vorsichtig mit einem Kunststoffhe-
bel. Die Blende ist nur geclipst.
Pull out the device and unplug the power and antenna connector
on the back. Then lay the device aside.
Ziehen Sie das Gerät heraus und entfernen den Strom- und An-
tennenstecker auf der Rückseite. Legen Sie das Gerät zur Seite.
8
9
Remove the four screws (7mm nut) beneath the two fan control-
lers and on the right and left side of the A/C controller.
Entfernen Sie die vier Schrauben (7mm Nuss) unter den beiden
Lüfterreglern und rechts und links der Klimasteuerung.
10
Pull out the radio controller. Unplug the two connectors above,
one on the right and one below. Lay the controller aside.
Ziehen Sie das Radiobedienteil heraus. Hierzu vorsichtig die zwei
Stecker oben sowie den einen rechts und unteren Stecker abzie-
hen. Legen Sie das Bedienteil zur Seite.
11
Remove the both screws (7mm nut) on the right and left side.
Entfernen Sie die beiden Schrauben (7mm Nuss) und auf der
rechten und linken Seite.

11
INSTALLATION EXAMPLE / Einbaubeispiel
13 14
15 16
IMPORTANT NOTE: If you want to install the enclosed ESX CD/DVD-Drive, continue with the next step 13. But you need to prepare and
modify the original radio accordingly. This should be ideally carried out by a qualified technician with an appropriate experience in order
to avoid damage to the device. If you want to use the original OPEL CD-Drive, continue with step 22 on page 13.
WICHTIGER HINWEIS: Falls Sie das beiliegende ESX CD/DVD-Laufwerk installieren möchten, fahren Sie bitte mit dem nächsten Schritt
13 fort. Allerdings müssen Sie dazu das Original-Radio entsprechend vorbereiten und modifizieren. Dies sollte idealerweise von einem
versierten Techniker mit enstprechender Erfahrung getätigt werden um Schäden am Gerät zu vermeiden. Falls Sie jedoch das originale
CD-Laufwerk weiter verwenden möchten, fahren Sie mit dem Schritt 22 auf Seite 13 fort.
First remove the two screws on the back of the original radio.
Entfernen Sie zunächst die beiden Schrauben auf der Rückseite
des Original-Radios.
Then remove the five screws on the right side of the original ra-
dio.
Entfernen Sie dann die fünf Schrauben auf rechten Seite des
Original-Radios.
Then remove the four screws on the left side of the original radio.
Entfernen Sie dann die vier Schrauben auf linken Seite des Ori-
ginal-Radios.
Remove the both screws on the front cover above the disk slot.
Entfernen Sie die beiden Schrauben auf dem Frontblech über
dem Medienschacht.

12
INSTALLATION EXAMPLE / Einbaubeispiel
17
Carefully open up the top cover of the original radio.
Klappen Sie vorsichtig die obere Abdeckung des Original-Radios
auf.
18
Unlock the connector on the right and left with a pointed tool.
Remove VERY carefully the ribbon of the original CD drive.
Entriegeln Sie den Halter des Flachbandkabels rechts und links
mit einem spitzen Werkzeug. Entfernen Sie GANZ vorsichtig das
Flachband des originalen CD-Laufwerks.
19
21
20
Then remove VERY carefully the ribbon of the original radio main-
board. Put the original CD drive on the side.
Dann entfernen Sie GANZ vorsichtig das Flachband an der Haupt-
platine des Original-Radios. Legen Sie das originale CD-Laufwerk
auf die Seite.
Now re-assamble the original radio unit onto the front cover be-
neath the ESX CD/DVD drive with the original screws.
Jetzt montieren Sie mit den Original-Schrauben die originale Radio-
Einheit auf die Frontplatte unterhalb des ESX CD/DVD Laufwerks.
On the first, please remove the transportation lock on top of the
DVD drive (2 screws) Then put the losen front cover on the side.
Mount the ESX CD/DVD drive onto the front cover with the original
screws.
Entfernen Sie zunächst die Transportsicherung des DVD Lauf-
werks (2 Schrauben). Nehmen Sie das lose Frontblech zur Hand.
Befestigen Sie dann mit den Original-Schrauben das ESX CD/
DVD-Laufwerk am Frontblech.

13
INSTALLATION EXAMPLE / Einbaubeispiel
22
Remove the original display unit carefully from the dashboard.
Entfernen Sie vorsichtig die Original-Display-Einheit aus dem
Armaturenbrett.
23
Carefully remove the two connectors on the back (top display and
hazard light/airbag indicator).
Entfernen Sie vorsichtig die beiden Stecker auf der Rückseite
(Oberes Display und Warnblinker/Airbag-Anzeige).
24
26 27
25
Carefully remove the hazard light/airbag indicator from the origi-
nal display. It‘s only clipped in.
Entfernen Sie vorsichtig die Warnblinker/Airbag-Anzeige am
Original-Display. Diese ist nur eingeclipst.
Take the original display again at hand.
Nehmen Sie das Original-Display wieder zur Hand.
Remove the original display from its frame.
Entfernen Sie das Original-Display aus seinem Rahmen.
Insert the hazard light/airbag indicator on the ESX main device
into the designated hole.
Setzen Sie die Warnblinker/Airbag-Anzeige am ESX Hauptgerät in
die vorgesehenen Öffnung ein.

14
INSTALLATION EXAMPLE / Einbaubeispiel
28
30
29
31
Remove the connector on the original AUX port next to the ci-
garette lighter. After the installation the original AUX input is not
available anymore.
Entfernen Sie den Anschlussstecker am originalen AUX-An-
schluss neben dem Zigarettenanzünder. Der originale AUX-An-
schluss ist nach der Installation nicht mehr verfpgbar.
Use the enclosed foam protection bag #3 to store the de-installed
original display (see step 26/27) inside the vehicle, e.g. below
the original radio bay. Connect the long end of the Y-cable #6
to the original display. Lead the connector through the opening
of the protection bag. Lay the other two ends to the installation
bay of the display and connect the coupling of cable #6 with the
original Opel connector.
Verwenden Sie den beiliegenden Schaumstoff-Schutzbeutel #3
um das ausgebaute Original-Display (siehe Schritt 26/27) si-
cher im Fahrzeug zu verstauen, z.B. unter dem Einbauplatz des
Original-Radios. Schließen Sie das lange Ende des Y-Kabels #6
an das Original-Display an. Führen Sie den Stecker durch die Öff-
nung des Schutzbeutels. Verlegen Sie die beiden anderen Enden
zum Einbauort des Displays und schließen dort die Kupplung vom
Kabel #6 an den original Opel-Stecker an.
Then connect the gray ESX connector from the cable #7 with the
connector of the original AUX input. Connect the original Opel po-
wer connector to the coupling of #7. Lay the cable harness with
the white connector up to the installation bay of the display. If you
want to use the DVD drive, also lay the white cable # 5 from the
original radio bay up to the display.
Dann verbinden Sie den grauen ESX Stecker vom Kabel #7 mit
dem Anschlussstecker des originalen AUX-Eingangs. Schließen
Sie den originalen Opel Stromanschluss an die Kupplung von #7
an. Verlegen Sie den Kabelstrang mit dem weißen Stecker zum
Einbauort des Displays hoch. Wenn Sie das DVD-Laufwerk ver-
wenden möchten, verlegen Sie zudem das weiße Kabel #5 vom
originalen Radio-Einbauort zum Display hoch.
Lay all cables such as USB, microphone, GPS antenna, etc. to the
chosen location. Connect the white connector from #7, the black
connector of #6 and (if used) the white connector #5 from the
DVD drive to the ESX display.
Verlegen Sie alle Kabel wie z.B. USB, Mikrofon, GPS Antenne etc.
zum vorgesehenen Einbauort. Schließen Sie den weißen Stecker
von #7, den schwarzen Stecker von #6 und (falls verwendet) den
weißen Stecker #5 des DVD Laufwerks an das ESX Display an.

15
INSTALLATION EXAMPLE / Einbaubeispiel
32
Then connect the original connector of the hazard warning lights/
airbag indicator.
Schließen Sie dann die Original-Stecker an die Warnblinker/
Airbag-Anzeige an.
34
Also connect all other orginal connectors like FM antenna to the
original radio you have removed before (refer to step 12).
Schließen Sie auch alle anderen Stecker wie z.B. die UKW-Antenne
an das originale Radio an, die Sie zuvor entfernt haben (s. Schritt 12).
Slide the original radio unit back to the radio bay in the dash
board.
Schieben Sie die Original Radio-Einheit wieder in den Radio-
schacht ins Armaturenbrett.
33
Now put the ESX main device into the bay, where previously was
the original display unit.
Setzen Sie nun das ESX Hauptgerät in den Einbauplatz, wo sich
zuvor die Original-Display-Einheit befand.
35
36 37
Refer in reverse order to the steps 2-12 to complete the instal-
lation.
Der weitere Zusammenbau findet in umgekehrter Reihenfolge
der Schritte 2-12 statt.
Then carry out a functional check of all functions. Please note
that it may take up to 15 minutes, until a GPS signal can be re-
ceived (in the open air).
Führen Sie dann eine Funktionsprüfung aller Funktionen durch.
Bitte beachten Sie, dass es bis zu 15 Minuten dauern kann, bis
ein GPS Signal (unter freiem Himmel) empfangen werden kann.

DESIGN
ESX Car Media Systems · Audio Design GmbH
Am Breilingsweg 3 · D-76709 Kronau/Germany
Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510
www.esxaudio.de - www.audiodesign.de
©2015 All Rights Reserved
