Eureka V19P11A510 User manual

Owner’s Guide
Thank you for purchasing your new Eureka machine!
Please read this Owner's Guide carefully before
operating, and keep it properly.
Electric vacuum cleaners

2
CONTENTS
IMPORTANT SAFEGUARDS........................................................3
PRODUCT INTRODUCTION .......................................................5
OPERATIONS...............................................................................8
CLEANING AND MAINTENANCE...............................................12
PROBLEM SOLVING ..................................................................15
Follow caution information wherever you see this symbol.
If the supply cord is damaged, it must be replaced by the manufacturer or its service agent or a similarly
qualified person in order to avoid a hazard.
This appliance can be used by children aged from 8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of experience and knowledgeif they have beengiven
supervision or instruction concerning use of the appliance in a safe way and understand the hazards
involved. Children shall not play with the appliance. Cleaning and user maintenance shallnot be made
by children without supervision.
Children should be supervisedto ensure that they do not play with the appliance.

3
IMPORTANT SAFEGUARDS
When using an electrical appliance, basic precautions should always be followed, including the following
READ ALL INSTRUCTIONS BEFORE USING THIS VACUUM CLEANER
Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.
WARNING
Prevent unintentional
starting. Ensure the switch
is in the off-position before
picking up or carrying the
appliance. Carrying the
appliance with your finger
on the switch or energizing
appliance that has the
switch on invites accidents.
Do not touch nozzle when
the vacuum cleaner is on.
Danger.
Do not put any object into
openings. Do not use with
any openings blocked;
keep free of dust lint hair
and anything that may
reduce air flow.
Do not use outdoors or on
wet surfaces. Do not
operate the vacuum
cleaner if it has been
damaged in any way. Do
not allow to be used as a
toy. Close attention is
necessary when used by or
near children.
Use only as described in
this manual. Use only
manufacturer's
recommended
attachments.
Do not unplug by pulling on
cord. To unplug, grasp the
plug, not the cord. This
product is functioning at
temperature range within
40°F - 104°F.
Have servicing performed
by a qualified repair person
using only identical
replacement parts. This will
ensure that the safety of
the product is maintained.
Do not modify or attempt to
repair the appliance except
as indicated in the
instructions for use and
care. This vacuum cleaner
creates suction. Keep hair,
loose clothing, fingers, and
all parts of body away from
openings and moving
parts.
Do not pick up anything
that is burning or smoking,
such as cigarettes,
matches, or hot ashes. Do
not use without filters in
place. Use extra care when

4
cleaning stairs. Do not use
to pick up flammable or
combustible liquids, such
as gasoline, or use in
areas where they may be
present.
 Store vacuum cleaner and
charger indoors in a cool
dry area. To avoid electric
shock and / or cleaner
damage, do not expose to
weather elements.
 Keep your work area well
lit. Unplug electrical
appliances before
vacuuming them.
 Do not incinerate this
appliance even if it is
severely damaged.
Contact local waste facility
before discarding in trash.
 Do not leave appliance
when plugged in. Unplug
from outlet when not in use
and before servicing.
 Do not pull or carry by cord,
use cord as a handle, close
a door on cord, or pull cord
around sharp edges or
corners. Do not run
appliance over cord. Keep
cord away from heated
surfaces.
 Do not handle plug or
appliance with wet hands.
 Turn off all controls before
unplugging.
 Unplug before connecting
crevice tool or 2-in-1
upholstery tool.
SAVE THESE INSTRUCTIONS

5
PRODUCT INTRODUCTION
WHAT COMES IN THE CARTON
Storage base
(comes as two separate pieces
must be assembled)
Crevice tool 2-in-1 upholstery tool Important safeguards
Hand vacuum
Wand
Motorized floor nozzle
Soft roller brush

6
 PRODUCT INTRODUCTION
HOW TO IDENTIFY PARTS OF YOUR VACUUM CLEANER
On/Off and
brushroll mode
switch
Hand vacuum
Release button for
hand vacuum
Power cord
Wand
Motorized floo
r
nozzle
Release button for floor
nozzle
Brushroll

7
 PRODUCT INTRODUCTION
HOW TO IDENTIFY PARTS OF YOUR VACUUM CLEANER
For filter maintenance instructions (see page 13)
Post-motor filter cover
(post-motor fihe- inside)
Filter cover
(tre-motor filter inside)
Power and brushroll
mode switch
Handle
Filter cover release
button
Filter assembly
(inside dust cup)
One click dust cup
release button
Nozzle
Filter cover release button
Woven filter
Inlet filte
r
Post-motor filte
r

8
 OPERATIONS

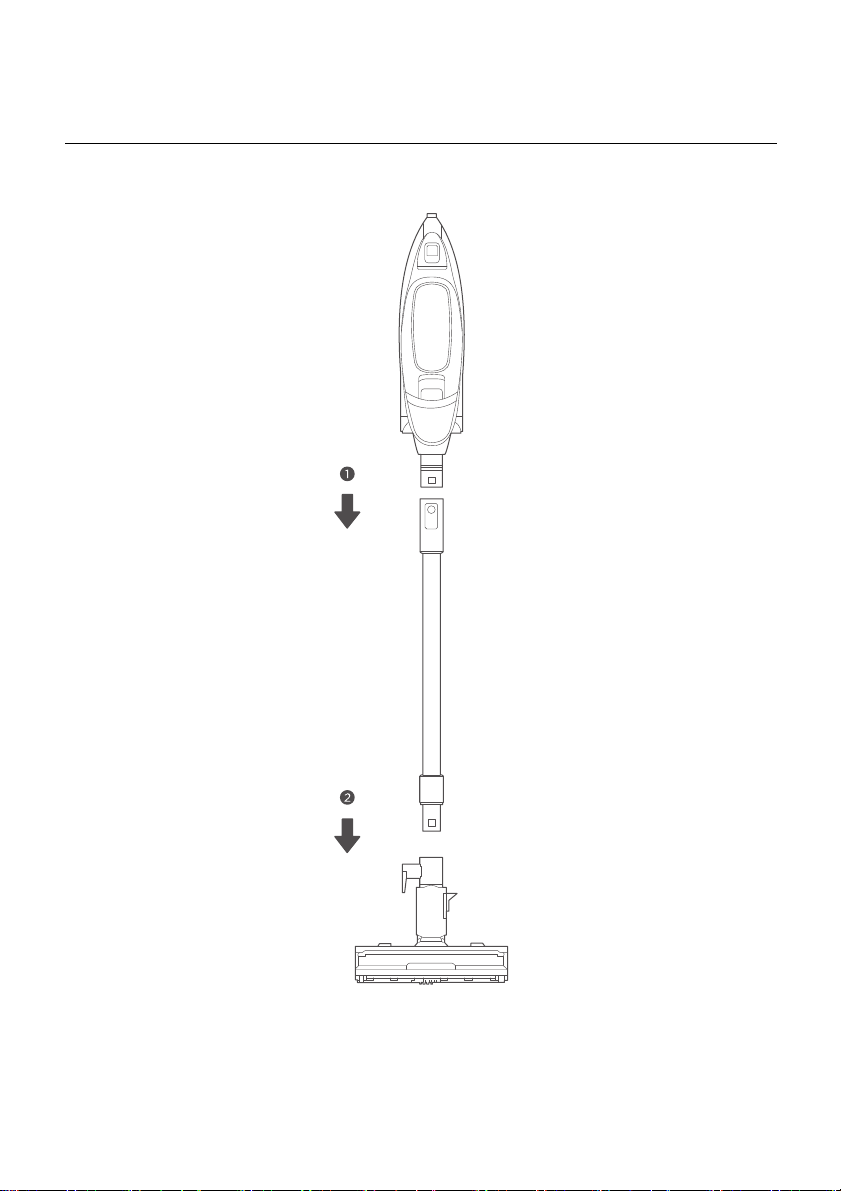

ASSEMBLY
1. Slide wand onto hand vacuum until it clicks (Fig. 1).
2. Push wand into motorized floor nozzle until it clicks (Fig. 2).
Click！
Click！

9
 OPERATIONS

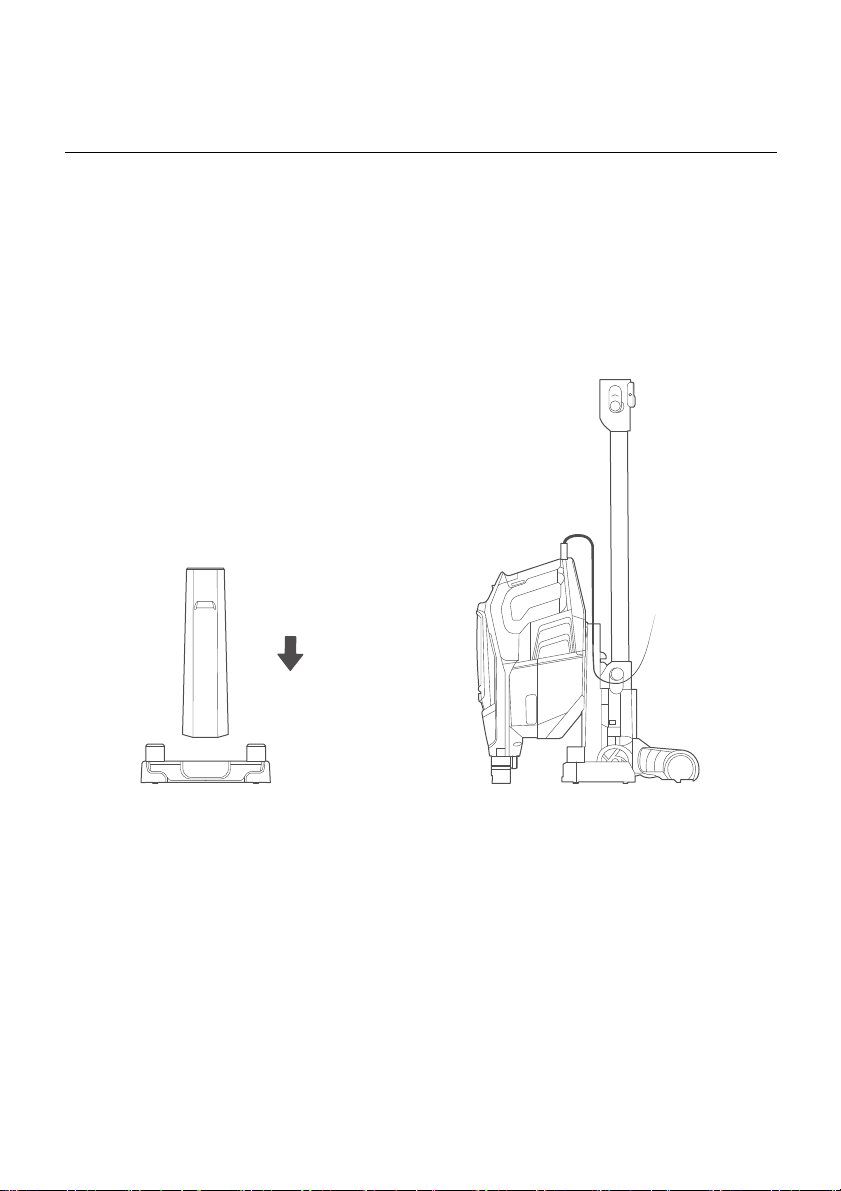

ASSEMBLY OF STORAGE BASE
1. Insert storage base shaft into slot on base until it clicks into place. Ensure side of shaft that says
Floor Nozzle goes in the same side as wheel well.
2. Detach hand vacuum from wand
3. Keep wand attached to floor nozzle and place in the wheel well rest on storage base
4. On back of hand vacuum, slightly below the vent, locate the notch
5. On upright portion of storage base locate the hook
6. Align notch on hand vacuum so it rests on storage base hook
7. Wrap power cord either around the cord wrap hooks on the wand or around the hand vacuum.
8. Tools can be stored on the two side mounts
Note:
When lifting unit on storage base always make sure hooks are properly engaged with both the wand and
the hand vacuum
Click！
Tool base assembly

10
 OPERATIONS
WORKING
1. Move power switch on handle to the first position for bare floor cleaning and second position to
engage brushroll for carpet cleaning
2. Using motorized floor nozzle, glide back and forth on area to be cleaned. Avoid oversized or sharp
items (such as screws) with cleaner.
3. Twist wrist to engage swivel function.
4. When done, switch to off position
HOW TO USE HAND VACUUM AND ACCESSORIES
CAUTION
Moving parts! Always turn off hand vacuum before attaching accessories.
The hand vacuum can be used with or without
tools.
1. To use without tools, press release button
and remove wand. Collect debris directly with
hand vacuum nozzle.
2. To use tools with wand, press release button
to remove motorized floor nozzle. Slide tool
onto end of wand until it clicks .
3. To use tools with hand vacuum only, press
release button to remove wand, Slide tool
onto hand vacuum until it clicks
Power button/speed controls

11
 OPERATIONS

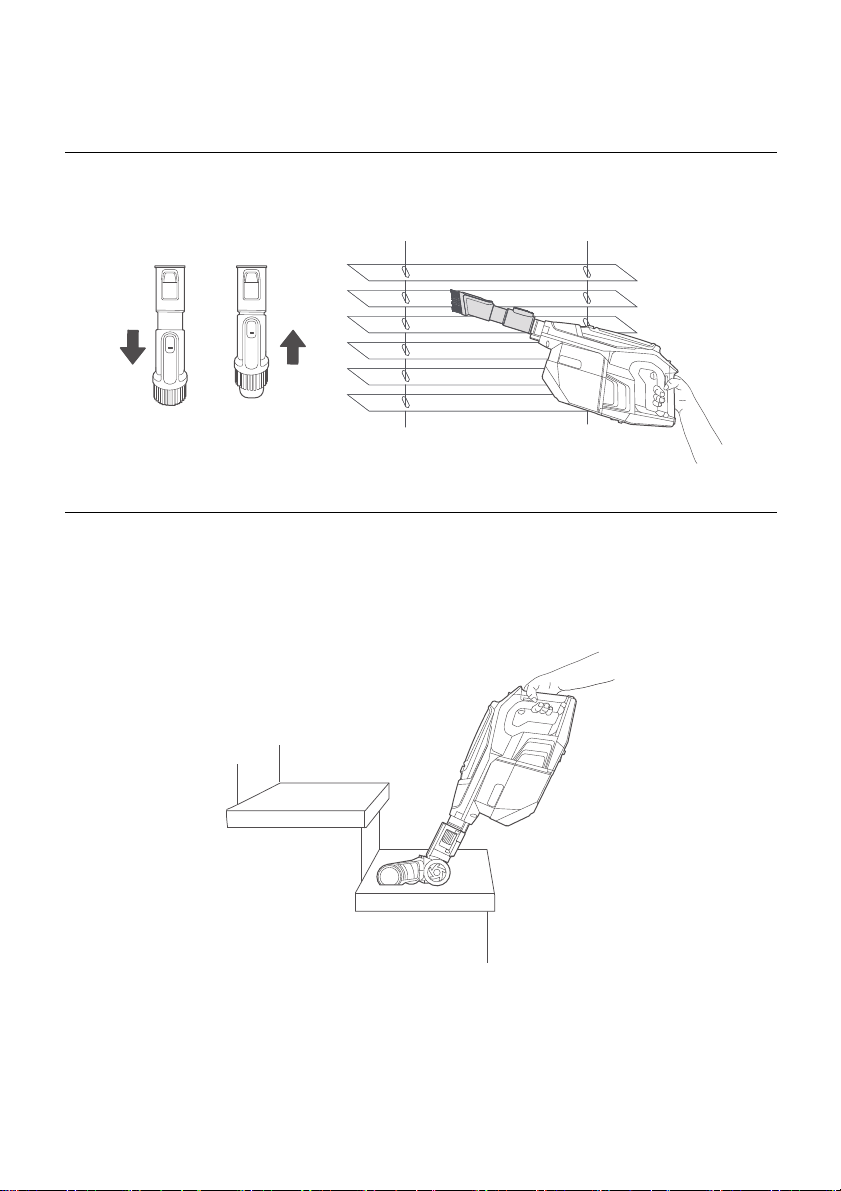

HOW TO USE HAND VACUUM AND ACCESSORIES
2-in-1 upholstery tool: Use brush to vacuum blinds, vents or upholstered surfaces. Use felt portion to
clean delicate surfaces. To switch between felt and brush portions, press thumb release and slide brush up
or down.
USE HAND VACUUM AND MOTORIZED FLOOR NOZZLE
Ideal for cleaning stairs.
1. Press release button to remove wand from hand vacuum.
Attach motorized floor nozzle directly to hand vacuum until it clicks.
2. Use power switch button to go between settings to do barefloor cleaning or engage brushroll for
carpets.

12
 CLEANING AND MAINTENANCE
DISASSEMBLY AND CLEANING OF THE DUST CUP
CAUTION
Never operate vacuum cleaner without all filters, filter screen and dust cup in proper position.
WARNING: Moving parts!
1. Click the dust cup release button, located on the bottom of the dust cup to detach it from the unit, and
pull dust cup out.
2. Use handle on top of dust cup to remove lid, empty dust cup and replace lid
3. To place dust cup back, align hooks on dust cup to slots on body and press up until it clicks into
place
Pull up
Press release button
Align
PUSH
Click!

13
 CLEANING AND MAINTENANCE
DISASSEMBLY AND CLEANING OF THE FILTER
CAUTION
1. Filter cotton is washable;
2. Please make sure that each part is fully dry before installing after cleaning.
1. On front of hand vac. locate the latch and pull to remove plate and take out pre-motor filter. Just
below the cord on the back of the hand vac, locate the latch to remove the vented plate and take out
post-motor filter.
2. Lift out pre-motor filter and shake off dust frequently. Rinse filter and dry THOROUGHLY
3. Reattach filters.
4. Click corresponding plates back into place.
Pull out
Release latch
24h
5. The upper cover of the filter is added with screw posts for fixing the filter bracket, and the air inlet
sponge is added with fixing holes. The air inlet sponge is fixed to the woven filter through the filter
bracket.When the upper cover of the filter element is removed, the sponge is taken out synchronously.

14
 CLEANING AND MAINTENANCE
DISASSEMBLY AND CLEANING OF THE POWER BRUSH
CAUTION
1. In order to avoid affecting the operation of the power brush, perform cleaning and maintenance
when the roller brush or wheels are entangled or dirty;
2. Before disassembling and maintaining, be sure to stop the operation of the power brush.
1. Step on floor nozzle to lower handle. Turn vacuum face down on floor.
Use scissors to clip heavy threads or strings.
2. If debris cannot be removed easily, remove retainer to access brushroll. Using flathead screwdriver or
coin turn screws to the 'unlock' position. Remove the brushroll and clear any tangled hair and
remaining debris.
3. To reassemble:
a. Align one end of brushroll with floor nozzle gear.
b. Press other end into slot.
c. Place retainer back in place and put in screws and turn to 'lock' position.

15
PROBLEM SOLVING
CAUTION
Make sure vacuum cleaner is off and charging plug is unplugged.
NOTICE: THERMAL CUT-OFF
This vacuum cleaner has a special thermostat that protects the vacuum cleaner in case of motor
overheating. If the vacuum suddenly shuts off,proceed as follows:
1) Check the vacuumfor a possible source of overheating such as a full dust cup.blocked wand or
clogged filters. If these conditions are found, fix them and wait atleast 30 minutes before
attempting to use the vacuum.
2) After the 30 minute period, press the power button.
Problem Solution
Motor will not start
Push cord securely into electrical outlet, try
another outlet or check circuit breaker.
See detailed "thermal cut-off' instructions
above.
Not enough suction power
Empty dust cup and clean or change filters.
See page 12 for maintenance instructions.
Remove clogs that restrict the airflow.
Brushroll will not turn Check brushroll for debris. See page 14 for
maintenance instructions.
We Oer 2-Year Limited Warranty.
Email Our Customer Service:
[e-mail]

Benutzerhandbuch
Vielen Dank für den Kauf dieses neuen
Eureka-Geräts! Lesen Sie vor der ersten
Inbetriebnahme die Bedienungsanleitung
aufmerksam durch und bewahren Sie sie für
späteres Nachschlagen auf.
Handstaubsauger

2
INHALTSVERZEICHNIS
WICHTIGE SICHERHEITSHINWEISE..........................................3
PRODUKTVORSTELLUNG ..........................................................6
BEDIENUNGSHINWEISE .............................................................9
REINIGUNG UND PFLEGE ........................................................13
STÖRUNGSBEHEBUNG ............................................................16
Befolgen Sie die Sicherheitshinweise, die Sie überalldort finden, wo Sie dieses Symbol sehen.
Wenn das Netzkabel beschädigt wurde, muss es entweder vom Hersteller, einem autorisierten
Servicecenter oder ähnlich qualifiziertem Personal ausgetauscht werden, um Gefahren vorzubeugen.
Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder unzureichenden Erfahrungen und Kenntnissen benutzt
werden, wenn sie beaufsichtigt werden oder sie in die sichere Benutzung des Gerätes eingewiesen
worden sind und die mit der Benutzung verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem
Gerät spielen. Reinigung und Benutzerwartung dürfen von Kindern nicht ohne Beaufsichtigung
durchgeführt werden.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

3
WICHTIGE SICHERHEITSHINWEISE
Bei der Verwendung eines elektrischen Geräts müssen immer grundlegende Vorsichtshinweise beachtet
werden, einschließlich der folgenden.
LESEN SIE ALLE ANLEITUNGEN, BEVOR SIE DIESEN STAUBSAUGER
BENUTZEN
Die Nichtbeachtung der Warnhinweise und Anleitungen kann zu Stromschlag, Feuer und/oder schweren
Verletzungen führen.
WARNUNG
Vermeiden Sie ein
versehentliches
Einschalten. Vergewissern
Sie sich, dass der
Staubsauger
ausgeschaltet ist, bevor
Sie ihn in die Hand
nehmen oder tragen. Das
Tragen des Geräts mit dem
Finger auf dem Schalter
oder das Tragen des
eingeschalteten Geräts
lädt zu Unfällen ein.
Berühren Sie nicht die
Saugdüse, wenn der
Staubsauger eingeschaltet
ist. Gefahr!
Stecken Sie keine
Gegenstände in die
Öffnungen. Verwenden Sie
den Staubsauger nicht,
wenn die Öffnungen
blockiert sind; halten Sie
sie frei von Staub, Fusseln,
Haaren und allem, was
den Luftstrom
beeinträchtigen könnte.
Verwenden Sie den
Staubsauger nicht im
Freien oder auf nassen
Flächen.
Nehmen Sie den
Staubsauger nicht in
Betrieb, wenn er in
irgendeiner Weise
beschädigt wurde.
Es darf nicht als Spielzeug
verwendet werden.
Besondere Vorsicht ist
geboten, wenn der
Staubsauger von Kindern
oder in deren unmittelbarer
Nähe benutzt wird.
Verwenden Sie den
Staubsauger nur wie in
dieser Anleitung
beschrieben. Verwenden
Sie nur die vom Hersteller
empfohlenen Zubehörteile.
Ziehen Sie den
Netzstecker nicht am
Kabel ab. Ziehen Sie den
Netzstecker nicht am
Kabel aus der Steckdose,
sondern fassen Sie am
Stecker an.

4
 Dieses Produkt arbeitet in
einem Temperaturbereich
von 4 °C bis 40 °C.
 Lassen Sie das Gerät von
einem qualifizierten
Kundendienstmitarbeiter
reparieren, der nur
identische Ersatzteile
verwendet. Dadurch wird
gewährleistet, dass die
Sicherheit des Produkts
gewährleistet bleibt.
 Verändern Sie das Gerät
nicht und versuchen Sie
nicht, es selbst zu
reparieren, es sei denn,
dies ist in der Gebrauchs-
und Pflegeanleitung
angegeben.
 Dieser Staubsauger
erzeugt einen Sog. Halten
Sie Haare, lose Kleidung,
Finger und alle Körperteile
von den Öffnungen und
beweglichen Teilen fern.
 Saugen Sie keine
brennenden oder
rauchenden Gegenstände
wie Zigaretten,
Streichhölzer oder heiße
Asche auf.
 Verwenden Sie den
Staubsauger nicht ohne
eingesetzte Filter. Gehen
Sie bei der Reinigung von
Treppen besonders
vorsichtig vor.
 Verwenden Sie den
Staubsauger nicht zum
Aufsaugen von brennbaren
Flüssigkeiten wie Benzin,
und verwenden Sie ihn
nicht in Bereichen, in
denen solche Flüssigkeiten
vorhanden sein könnten.
 Bewahren Sie
Staubsauger und
Ladegerät an einem kühlen,
trockenen Ort auf. Setzen
Sie den Staubsauger nicht
Witterungseinflüssen aus,
um Stromschlag bzw.
Schäden am Gerät zu
vermeiden.
 Halten Sie Ihren
Arbeitsbereich gut
beleuchtet. Ziehen Sie vor
dem Absaugen von
Elektrogeräten deren
Netzstecker.
 Verbrennen Sie das Gerät
nicht, auch wenn es stark
beschädigt ist. Wenden Sie
sich an die örtliche
Abfallentsorgungsstelle,
bevor Sie den Staubsauger
entsorgen.
 Lassen Sie das Gerät nicht
unbeaufsichtigt, wenn es
am Stromnetz
angeschlossen ist. Ziehen
Sie den Netzstecker, wenn
