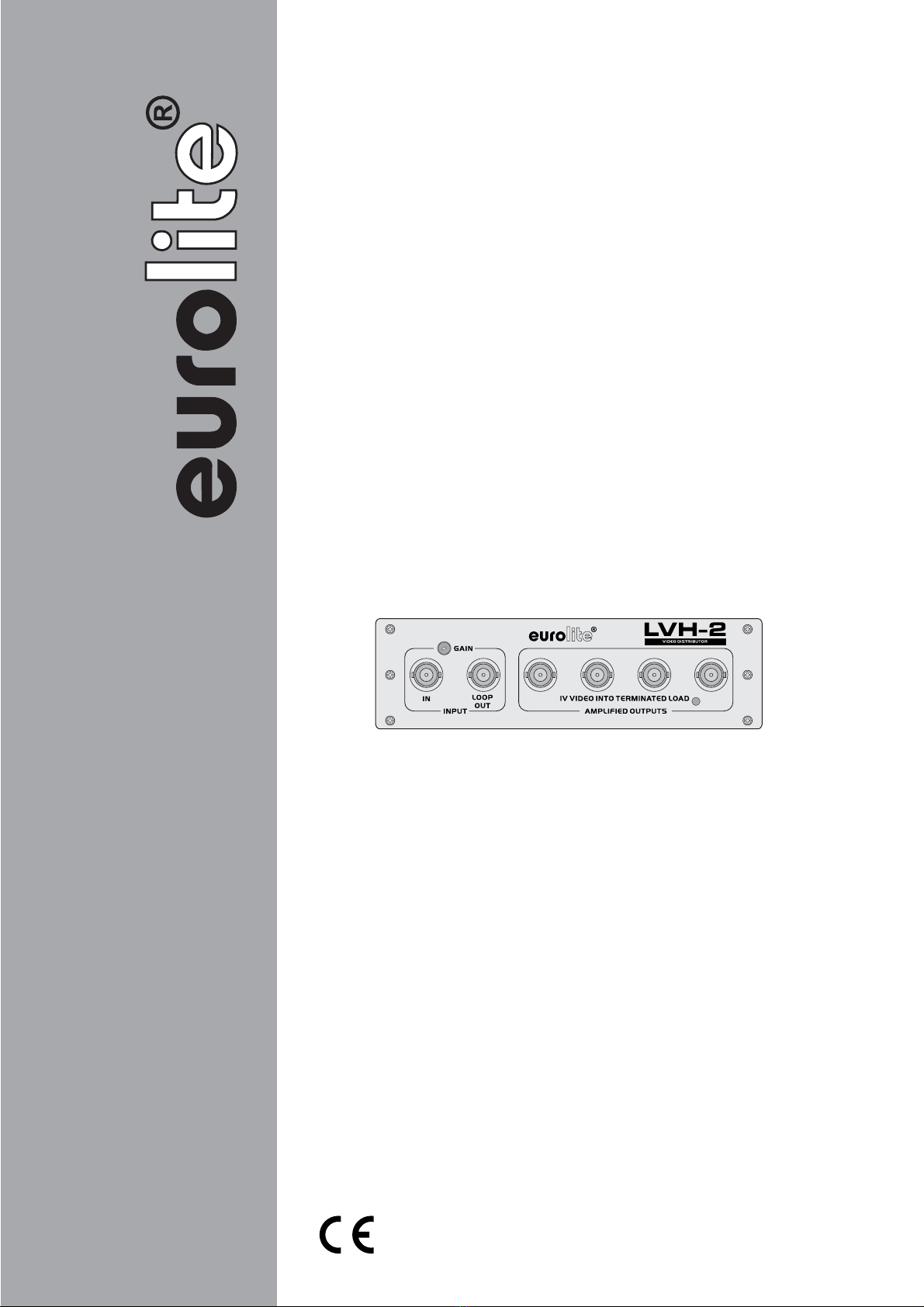

USER MANUAL
BEDIENUNGSANLEITUNG
LVH-2
VIDEO DISTRIBUTOR
© Copyright
Nachdruck verboten!
Reproduction prohibited!

Acceptor
Endgerät
Feed-through signal or 75 terminator plugW
Durchschleifsignal oder 75 AbschlussW
additional LVH-2
weiterer LVH-2
Signal source
Signalquelle
12-24 V DC
A B
LVH-2 VIDEO DISTRIBUTOR

LVH-2 VIDEO DISTRIBUTOR
VIDEO DISTRIBUTIONAMPLIFIER 1:4
The video distribution amplifier LVH-2 amplifies and distributes one video signal to four
outputs. Video inputs and outputs are made on the front panel via BNC jacks. Power
connections are made using block terminals on the rear panel. The input stage features a
parallel output for feed-through of the input signal. The gain potentiometer allows adjustment
from -1 dB to +7 dB.
SAFETY INSTRUCTIONS
• Before your initial start-up, please make sure that there are no transport damages. Should
there be any, do not take the device into operation and immediately consult your dealer.
• Operate the device only after having familiarized with its functions. Do not permit operation
by persons not qualified for operating the device.
• Protect the device against humidity and heat. Keep away from heaters and other
heating sources!
• We recommend a frequent cleaning of the device. Disconnect from mains first. Use
a soft lint-free and moistened cloth. Never use alcohol or solvents!
• There are no serviceable parts inside the device. Maintenance and service operations are
only to be carried out by authorized dealers.
• Damage, caused by manual modifications on the device are not subject to warranty. If the
device is used for other purposes than originally intended or if it is not correctly connected,
the product may suffer damages and the guarantee becomes void.
• This product is allowed to be operated with 12-24 V DC. This device falls under protection
class 3 and was designed for indoor use only.
OPERATION
Prior to connecting switch off all units and do not turn them on again until you have made all
necessary connections.
1 Connect the signal source (e.g. camera) via a 75 coaxial cable with BNC plugs to the
jack INPUT. The input signal fed through is available at the output LOOP OUT. This output
allows to connect the line input of another LVH-2 or a different unit (e.g. monitor). If the
output LOOP OUT is not used, the supplied 75 terminator plug must be connected (Fig.
A).
2 Connect each unit to which the video signal is to be distributed (e.g. monitor, recorder) via
a 75 coaxial cable with BNC plugs to the jacks AMPLIFIED OUTPUTS. Unused outputs
need not to be terminated (Fig.A).
3 To power the unit 12-24 V DC are required. For this purpose, connect a power source (e.g.
power supply unit, battery) to the terminals DC .Always observe the correct polarity.
Connect the marked core to the left contact (Fig. B).
4 The gain can be adjusted with the recessed potentiometer GAIN from -1 dB to +7 dB.
Adjust the potentiometer for 1 Vpp video level on your instrumentation. In the absence of
test equipment, adjust the value via the LED level indicator of the LVH-2. First turn the gain
counterclockwise. Then advance the gain clockwise unit the LED level indicator lights up.
TECHNICALSPECIFICATIONS
Power supply: .............12-24 V DC, 60 mA
1x video input:.............1 Vpp/ 1 k (bridged), 75 (terminated), BNC
5x video outputs:.........1 Vpp/ 75 , BNC (1 feed-through output, 4 amplified outputs)
Gain range:.................0 dB to +6 dB (0.9 to 2.25 Vpp)
Frequency response:..10 Hz to 10 MHz
S/N ratio:.....................>70 dB
Output isolation:..........>40 dB
Differential gain:..........0.1%
Differential phase:.......0.1 degree
Dimensions (LxWxH):.146 x 87 x 42 mm
Weight: .......................370 g
.
W
W
W
ÙÙ
Ù
12-24V
.
Please note: Every information is subject to change without prior notice. 20.12.2008 ©

LVH-2 VIDEO DISTRIBUTOR
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 20.12.2008 ©
VIDEO VERTEILER-VERSTÄRKER 1:4
Der LVH-2 Video Verteiler-Verstärker verstärkt und verteilt ein Videosignal auf vier Ausgänge. Die
Ein- und Ausgänge des Videosignals laufen an der Vorderseite über BNC-Buchsen. Die
Anschlüsse für Spannungsversorgung befinden sich auf der Rückseite. Die Eingangsstufe hat
einen Parallelausgang zum Durchschleifen des Eingangssignals. Die Verstärkung kann mit
einem Potentiometer von - 1 dB bis +7 dB eingestellt werden.
SICHERHEITSHINWEISE
• Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob Transportschäden vorliegen. In
diesem Fall nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem
Fachhändler in Verbindung.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut
gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit
dem Gerät auskennen.
• Schützen Sie das Gerät vor Feuchtigkeit und Nässe. Halten Sie das Gerät von
Hitzequellen wie Heizkörpern oder Heizlüftern fern.
• Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden.
Trennen Sie das Gerät zuvor vom Netz. Verwenden Sie zur Reinigung ein fusselfreies,
angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur
Reinigung verwenden!
• Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten
sind ausschließlich dem autorisierten Fachhandel vorbehalten!
• Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, fallen
nicht unter den Garantieanspruch. Wird das Gerät zweckentfremdet oder falsch
angeschlossen, kann dies zu Schäden am Produkt führen und der Garantieanspruch
erlischt.
• Das Produkt ist für den Anschluss an 12-24 V DC zugelassen. Das Gerät ist nach
Schutzklasse 3 aufgebaut und wurde ausschließlich zur Verwendung in Innenräumen
konzipiert.
INBETRIEBNAHME
Schalten Sie alle Geräte vor dem Anschluss an die Verbindungsbuchsen aus und nehmen Sie sie
erst wieder in Betrieb, wenn Sie alle erforderlichenAnschlüsse vorgenommen haben.
1. Schließen Sie die Signalquelle (z.B. Kamera) über ein 75 Koaxialkabel mit BNC-
Steckern an die Buchse INPUT an. Am Ausgang LOOP OUT steht das durchgeschleifte
Eingangssignal zur Verfügung. Hier kann der Eingang eines weiteren LVH-2 oder eines
anderen Geräts (z.B. Überwachungsmonitor) angeschlossen werden. Wird der Ausgang
LOOP OUT nicht belegt, muss der mitgelieferte 75 Abschlusswiederstand angeschlossen
werden (Abb.A).
2. Schließen Sie die Geräte, auf die das Videosignal verteilt werden soll (z.B.
Überwachungsmonitor, Rekorder), jeweils über ein Kabel mit BNC-Steckern an die
Buchsen AMPLIFIED OUTPUTS an. Unbenutzte Ausgänge können offen gelassen
werden (Abb.A).
3. Zur Spannungsversorgung des Geräts werden 12-24 V DC benötigt. Verbinden Sie dazu
eine Spannungsquelle (z.B. Netzteil, Batterie) mit den Klemmen DC . Achten Sie
dabei unbedingt auf die richtige Polarität. Schließen Sie die gekennzeichnete Ader an
den linken Kontakt an (Abb. B).
4. Die Verstärkung kann mit dem versenkten Potentiometer GAIN von -1 dB bis +7 dB
eingestellt werden. Stellen Sie mit Hilfe Ihres Messgeräts einen Videopegel von 1 Vss ein.
Wenn Ihnen keine Testinstrumente zur Verfügung stehen, kann der Pegel anhand der
LED-Pegelanzeige des LVH-2 eingestellt werden. Drehen Sie dazu den Gain-Regler
zunächst komplett gegen den Uhrzeigersinn. Geben Sie dann ein Signal auf das Gerät
und drehen Sie den Regler im Uhrzeigersinn, bis die LED-Pegelanzeige aufleuchtet.
W
W
TECHNISCHE DATEN
Spannungsversorgung: ...........12-24 V DC, 60 mA
1x Video-Eingang: ...................1 Vss/ 1 k (in Brücke), 75 (mitAbschluss), BNC
5x Video-Ausgänge: ................1 Vss/ 75 , BNC
Verstärkung:............................0 dB bis +6 dB (0,9 bis 2,25 Vss)
Frequenzgang:........................10 Hz bis 10 MHz
Geräuschspannungsabstand: .>70 dB
Ausgangsisolation:..................>40 dB
Differentialverstärkung: ...........0,1%
Differentialphasengang: ..........0,1 Grad
Maße (LxBxH): ........................146 x 87 x 42 mm
Gewicht:..................................370 g
(1 Durchschleifausgang, 4 Verstärkerausgänge)
12-24V
ÙÙ
Ù
00042537.DOC, Version 1.0
