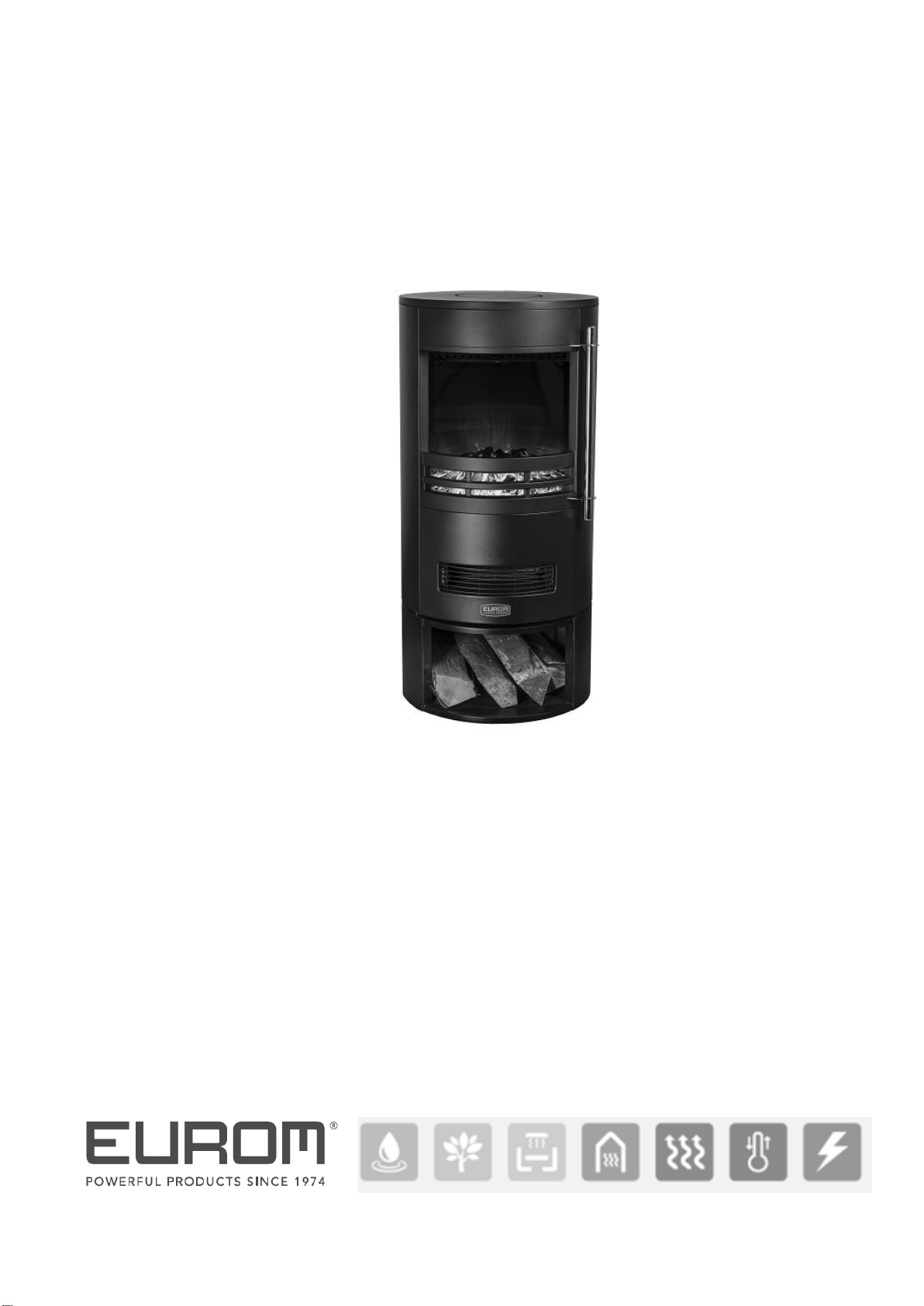

EUROM Orsa User manual

Gebruiksaanwijzing (NE) (pag. 6)
Gebrauchsanleitung (DE) (Seite 15)
Instruction manual (EN) (page 25)
Manuel d’utilisation (FR) (page 34)
Instruktionsbok (SV) (sida 44)
Broşură cu instrucţiuni (RO) (pagină 53)
Orsa Fireplace
Art.nr. 363487 363494 (Swiss plug)
Dit product is uitsluitend geschikt voor goed geïsoleerde plaatsen of voor incidenteel
gebruik.
Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch
geeignet.
This product is only suitable for well insulated spaces of occasional use.
Ce produit ne peut être utilisé que dans des locaux bien isolés ou de manière occasionnelle.

2
Informatie eisen voor elektrische toestellen voor lokale ruimteverwarming
Model: Orsa
Item
Symbool
Waarde
Eenheid
Item
Eenheid
Warmteafgifte
Type warmte-input, uitsluitend voor
electrische warmte opslagtoestellen
(selecteer één)
Nominale
warmteafgifte
Pnom
2
kW
Handmatige sturing van de
warmteopslag met geïntegreerde
thermostaat
Niet
toepasbaar
Minimale
warmteafgifte
(indicatief
Pmin
1
kW
Handmatige sturing van de
warmteopslag met kamer- en/of
buitentemperatuur feedback
Niet
toepasbaar
Maximale continue
warmteafgifte
Pmax,c
2
kW
Elektrische sturing van de
warmteopslag met kamer- en/of
buitentemperatuur feedback
Niet
toepasbaar
Aanvullend elektriciteitsverbruik
Door een ventilator bijgestane
warmteafgifte
Niet
toepasbaar
Bij nominale
warmteafgifte
elmax
0,013
(ventilatormotor)
kW
Type warmteafgifte/sturing
kamertemperatuur (selecteer één)
Bij minimale
warmteafgifte
elmin
0,013
(ventilatormotor)
kW
Eentrapswarmteafgifte, geen
sturing van de kamertemperatuur
Neen
In stand-by modus
elSB
0
kW
Twee of meer handmatig in te
stellen trappen, geen sturing van
de kamertemperatuur
Neen
Mechanische sturing van de
kamertemperatuur door
thermostaat
Ja
Elektronische sturing van de
kamertemperatuur
Neen
Elektronische sturing van de
kamertemperatuur plus dag-
tijdschakelaar
Neen
Elektronische sturing van de
kamertemperatuur plus week-
tijdschakelaar
Neen
Andere sturingsopties (meerdere selecties
mogelijk)
Sturing van de
kamertemperatuur, met
aanwezigheidsdetectie
Neen
Sturing van de
kamertemperatuur, met
openraamdetectie
Neen
Met de optie van
afstandsbediening
Neen
Met adaptieve sturing van de
start
Neen
Met beperking van de
werkingstijd
Neen
Met black-bultsensor
Neen
Contactgegevens
Eurom - Kokosstraat 20 - 8281JC - Genemuiden - The Netherlands

3
Erforderliche Angaben zu elektrischen Einzelraumheizgeräten
Modell: Orsa
Angabe
Symbol
Wert
Einheit
Angabe
Einheit
Wärmeleistung
Nur bei elektrischen Speicher-
Einzelraumheizgeräten: Art der Regelung der
Wärmezufuhr (bitte eine Möglichkeit auswählen)
Nennwärmeleistung
Pnom
2
kW
Manuelle Regelung der Wärme-
zufuhr mit integriertem Thermostat
Unzutreffend
Mindestwärme-leistung
(Richtwert)
Pmin
1
kW
Manuelle Regelung der Wärme-
zufuhr mit Rückmeldung der Raum-
und/oder Außertemperatur
Unzutreffend
Maximale kontinierliche
Wärmeleistung
Pmax,c
2
kW
Elektronisch Regelung der
Wärmezufuhr mit Rückmeldung der
Raum- und/oder Außertemperatur
Unzutreffend
Hilfsstromverbrauch
Wärmeabgabe mit Gebläse-
unterstützung
Unzutreffend
Bei Nennwärmeleistung
elmax
0,013
(Lüftermotor)
kW
Art der Wärmeleistung /
Raumtemperaturkontrolle (bitte eine Möglichkeit
auswählen)
Bei Mindestwärme-
Leistung
elmin
0,013
(Lüftermotor)
kW
Einstufige Wärmeleistung, keine
Raumtemperaturkontrolle
Nein
Im Bereitschafts-
zustand
elSB
0
kW
Zwei oder mehr manuell einstellbare
Stufen, keine Raum-
temperaturkontrolle
Nein
Raumtemperaturkontrolle mit
mechanischem Thermostat
Ja
Mit Elektronische Raum-
temperaturkontrolle
Nein
Elektronische Raumtemperatur-
kontrolle und Tageszeitregelung
Nein
Elektronische Raumtemperatur-
kontrolle und Wochentagsregelung
Nein
Sonstige Regelungsoptionen (Mehrfach-
nennungen möglich)
Raumtemperaturkontrolle mit
Präsenzerkennung
Nein
Raumtemperaturkontrolle mit
Erkennung offener Fenster
Nein
Mit Fernbedienungsoption
Nein
Mit adaptiver Regelung des
Heizbeginns
Nein
Mit Betriebzeitbegrenzung
Nein
Mit Schwarzkugelsensor
Nein
Kontaktangaben
Eurom - Kokosstraat 20 - 8281 JC - Genemuiden - The Netherlands

4
Information requirment for the electric local space heaters
Model identifier(s): Orsa
Item
Symbol
Value
Unit
Item
Unit
Heat output
Type of heat input, for electric storage local
space heaters only (select one)
Nominal heat output
Pnom
2
kW
manual heat charge control, with
integrated thermostat
Not
applicable
Minimum heat output
(indicative)
Pmin
1
kW
manual heat charge control with room
and/or outdoor temperature feedback
Not
applicable
Maximum continuous
heat output
Pmax,c
2
kW
electronic heat charge control with
room and/or outdoor temperature
feedback
Not
applicable
Auxiliary electricity consumption
fan assisted heat output
Not
applicable
At nominal heat output
elmax
0,013 (fan
motor)
kW
Type of heat output/room temperature control
(select one)
At minimum heat output
elmin
0,013 (fan
motor
kW
single stage heat output and no room
temperature control
No
In standby mode
elSB
0,48
kW
Two or more manual stages, no room
temperature control
No
with mechanic thermostat room
temperature control
Yes
with electronic room temperature
control
No
electronic room temperature control
plus day timer
No
electronic room temperature control
plus week timer
No
Other control options (multiple selections
possible)
room temperature control, with
presence detection
No
room temperature control, with open
window detection
No
with distance control option
No
with adaptive start control
No
with working time limitation
No
with black bulb sensor
No
Contact details
Eurom - Kokosstraat 20 - 8281 JC - Genemuiden - The Netherlands

5
Exigences d'information applicables aux dispositifs de chauffage décentralisés électriques
Modèle: Orsa
Caractéristique
Symbole
Valeur
Unité
Caractéristique
Unité
Puissance thermique
Type d'apport de chaleur, pour les dispositifs de
chauffage décentralisés électriques à accumulation
uniquement (sélectionner un seul type
Puissance thermique
nominale
Pnom
2
kW
Contrôle thermique manuel de la
charge avec thermostat intégré
N'est pas applicable
Puissance thermique
minimale (indicative)
Pmin
1
kW
Contrôle thermique manuel de la
charge avec réception d'informations
sur la température de la pièce et/ou
extérieure
N'est pas applicable
Puissance thermique
maximale continue
Pmax,c
2
kW
contrôle thermique électronique de la
charge avec réception d'informations
sur la température de la pièce et/ou
extérieure
N'est pas applicable
Consommation d'électricité auxiliaire
Puissance thermique réglable par
ventilateur
N'est pas applicable
Á la puissance
thermique nominale
elmax
0,013
(moteur de
ventilateur)
kW
Type de contrôle de la puissance thermique/de la
température de la pièce (sélectionner un seul type)
Á la puissence
thermique minimale
elmin
0,013
(moteur de
ventilateur)
kW
Contrôle de la puissance thermique à
un palier, pas de contrôle de la
température de la pièce
Non
En mode veille
elSB
0
kW
Contrôle à deux ou plusieurs paliers
manuels, pas de contrôle de la
température de la pièce
Non
Contrôle de la température de la pièce
avec thermostat mécanique
Oui
Contrôle électronique de la
température de la pièce
Non
Contrôle électronique de la
température et programmateur
journalier
Non
Contrôle électronique de la
température et programmateur
hebdomadaire
Non
Autres options de contrôle (sélectionner une ou
plusieurs options)
Contrôle de la température de la
pièce, avec détecteur de présence
Non
Contrôle de la température de la
pièce, avec détecteur de fenêtre
ouverts
Non
Option contrôle à distance
Non
Contrôle adaptatif de l'activation
Non
Limitation de la durée d'activation
Non
Capteur à globe noir
Non
Coordonnées de contact
Eurom - Kokosstraat 20 - 8281 JC - Genemuiden - The Netherlands

6
Dank
Hartelijk dank dat u voor een EUROM apparaat hebt gekozen. U hebt daarmee een goede
keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren. Om het beste
uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing vóór gebruik
aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij speciaal aandacht
aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw
omgeving! Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te
kunnen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw
apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand
anders overdragen, lever er dan de gebruiksaanwijzing en de verpakking bij.
Wij wensen u veel plezier met de Orsa Fireplace!
Eurom
Kokosstraat 20
8281 JC Genemuiden (NL)
[email protected]
www.eurom.nl
Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden wij
ons het recht voor deze gebruiksaanwijzing op elk moment te optimaliseren en technisch
aan te passen. De gebruikte afbeeldingen kunnen afwijken.
________________________________________________________________________
Symboolverklaring
Apparaat niet afdekken!
Technische gegevens
Max. vermogen
2000 Watt
Instelmogelijkheden
0 –1000 –2000 Watt
Aansluitspanning
220-240V~50Hz
Thermostaat
+
Lamp
Led (niet vervangbaar)
Afmetingen
41 x 41 x 85 cm
Gewicht
16,9 kg

7
Waarschuwingen elektrische kachels
Veiligheid waarschuwing algemeen
1. Lees voor gebruik (en evt. installatie) van dit apparaat deze gebruiksaanwijzing
zorgvuldig en helemaal door. Bewaar het om het in de toekomst nog eens te kunnen
raadplegen en evt. door te kunnen geven.
2. Controleer voor gebruik dit nieuwe apparaat (incl. kabel en stekker) op zichtbare
beschadigingen. Neem een beschadigd apparaat niet in gebruik maar biedt hem uw
leverancier aan ter vervanging.
3. Bij onjuist gebruik of onjuiste installatie bestaat het risico op elektrische schokken
en/of brandgevaar.
Waarschuwingen positie van het apparaat
1. Gebruik het apparaat alleen wanneer het hout compartiment is gemonteerd. Gebruik
van het apparaat zonder houtcompartiment is bijzonder brandgevaarlijk. Altijd de
stekker uit het stopcontact bij monteren / demonteren.
2. Dit apparaat is niet geschikt voor wand- of plafond montage.
3. Gebruik het apparaat niet in de directe omgeving van een bad, een douche of een
zwembad.
4. Dit apparaat is niet geschikt voor gebruik in vochtige ruimtes als badkamers,
wasruimtes enz. Plaats het apparaat niet in de nabijheid van watertappunten en
waterreservoirs ( kraan, bad, douche, toilet, wastafel, zwembad o.i.d.). Zorg ervoor
dat hij nooit in water kan vallen en dat er geen water het apparaat binnendringt.
Mocht het apparaat tóch ooit in water vallen, neem dan éérst de stekker uit het
stopcontact! Een inwendig nat geworden apparaat niet meer gebruiken maar ter
reparatie aanbieden. Dompel apparaat, snoer of stekker nooit in water of andere
vloeistof en raak het apparaat nooit met natte handen aan.
5. De lucht rond het apparaat moet onbelemmerd kunnen circuleren. Plaats het
apparaat dus niet te dicht op muren of grote voorwerpen en niet onder een plank,
kast, gordijnen o.i.d. Houd bij het plaatsen van het apparaat de volgende minimum
vrije afstanden in acht:
Voorkant, minimum vrije afstand 100 cm
Achterkant, minimum vrije afstand 25 cm
Zijkanten, minimum vrije afstand 100 cm
Bovenkant, minimum vrije afstand 100 cm
6. Plaats het apparaat altijd op een stevige, vlakke horizontale ondergrond.
7. De ondergrond waarop het apparaat wordt geplaatst moet van niet- of moeilijk
ontvlambaar materiaal zijn. In ieder geval bestand te zijn tegen een temperatuur van
minimaal 125°C zonder te gaan schroeien, smelten, vervormen of vlam te vatten.
Controleer regelmatig of de ondergrond niet oververhit raakt; dat kan gevaar
opleveren!
8. Plaats het apparaat niet op zachte oppervlakken als een bed of hoogpolig tapijt,
waardoor openingen afgesloten kunnen raken.

8
9. Plaats het apparaat niet in een open raam i.v.m. regen, niet op natte oppervlakken en
voorkom dat er vocht op wordt gemorst. Plaats het apparaat niet achter een deur of
in een looproute om het per abuis omver stoten te voorkomen.
10. Plaats het apparaat niet vlakbij- onder- of gericht op een stopcontact en niet in de
buurt van open vuur of warmtebronnen.
11. Gebruik het apparaat niet vlakbij of gericht op meubels, gordijnen, papier, kleding,
beddengoed of andere brandbare zaken. Houd dit minstens 1 meter van het apparaat
verwijderd!
12. Gebruik de kachel niet buitenshuis en niet in ruimtes, kleiner dan 15m³.
13. Het apparaat bevat inwendig hete en/of gloeiende en vonkende delen. Gebruik het
apparaat dus niet in een omgeving waar brandstoffen, verf, ontbrandbare
vloeistoffen en/of gassen enz. worden bewaard. Gebruik het apparaat niet in een
brandgevaarlijke omgeving zoals nabij gastanks, gasleidingen of spuitbussen. Dat
levert explosie- en brandgevaar op!
Waarschuwingen gebruik
1. Gebruik geen toevoegingen/accessoires op het apparaat, die niet zijn aanbevolen of
geleverd door de fabrikant.
2. Gebruik het apparaat uitsluitend voor het doel waarvoor hij is ontworpen en op de
wijze zoals beschreven in deze gebruiksaanwijzing.
3. Sommige delen van dit apparaat worden erg heet en kunnen brandwonden
veroorzaken. Speciale aandacht is nodig als kinderen, kwetsbare personen of
huisdieren in de buurt van het apparaat aanwezig zijn. Laat hen nooit alleen achter
bij een werkend apparaat.
4. Bedek of blokkeer het apparaat nooit; daardoor raakt het apparaat oververhit en
treedt er brandgevaar op. Hang of leg nooit voorwerpen als kleding, dekens, kussens,
papier enz. op het apparaat. De minimum afstand van 1 meter tussen apparaat en
brandbare materialen dient altijd in acht te worden genomen. Ventilatieopeningen
mogen op geen enkele wijze worden geblokkeerd, om brand te voorkomen. Gebruik
het apparaat dus ook nooit om kleding op te drogen of iets op te zetten. Laat niets
tegen het apparaat leunen!
5. Stel het apparaat niet automatisch in werking d.m.v. een tijdklok, timer, of elke
andere voorziening die het apparaat automatisch inschakelt. Voor gebruik dient er
altijd op veilige omstandigheden te worden gecontroleerd! Gebruik het apparaat ook
niet met een externe voltageregelaar als een dimmer o.i.d.; ook dat levert gevaar op!
6. Dit apparaat is uitsluitend bedoeld voor normaal huishoudelijk gebruik. Gebruik het
apparaat alleen voor (bij) verwarming in huis.
7. Aansluitspanning en frequentie, vermeld op het apparaat, dienen overeen te komen
met die van het te gebruiken stopcontact. Het te gebruiken stopcontact dient
voorzien te zijn van randaarde en de elektrische installatie dient beveiligd te zijn met
een aardlekschakelaar van 30 mA . Het stopcontact dat u gebruikt dient te allen tijde
goed bereikbaar te zijn, om ingeval van nood snel de stekker uit het stopcontact te
kunnen nemen.

9
8. Om overbelasting en doorgebrande zekeringen te voorkomen geen andere
apparatuur op hetzelfde stopcontact of dezelfde elektrische groep aansluiten als
waar het apparaat op aangesloten is.
9. Rol de elektrokabel van het apparaat volledig af voor u de stekker in het stopcontact
steekt, en zorg ervoor dat de elektrokabel nergens met de hete delen van het
apparaat in contact komt of anderszins heet kan worden. Leid de elektrokabel niet
onder tapijt door, bedek het niet met matten, lopertjes o.i.d. en houd de kabel buiten
de looproute. Zorg ervoor dat er niet op getrapt wordt en er geen meubels op
worden gezet. Leid de elektrokabel niet om scherpe hoeken en wind het na gebruik
niet te strak op! Voorkom dat de elektrokabel in contact komt met olie,
oplosmiddelen en scherpe voorwerpen. Controleer de elektrokabel en stekker
regelmatig op beschadigingen. Draai of knik de elektrokabel niet en wind het niet om
het apparaat; dat kan de isolatie beschadigen!
10. Het gebruik van een verlengkabel wordt afgeraden omdat dit oververhitting en brand
kan veroorzaken. Is het gebruik van een verlengkabel onvermijdelijk, zorg dan voor
een onbeschadigd, goedgekeurd verlengkabel met aarding en met een minimale
doorsnee van 3x2,5 mm² en een minimaal toegestaan vermogen van 2500 Watt. Rol
de verlengkabel altijd geheel af om oververhitting te voorkomen.
11. Sluit het apparaat alleen aan op een vast stopcontact. Gebruik geen verdeeldoos/
tafelcontactdoos e.d.
12. Tijdens het gebruik kan de stekker lauw aanvoelen; dat is normaal. Is hij echt warm,
dan mankeert er waarschijnlijk wat aan het stopcontact. Neem contact op met uw
elektricien.
13. Schakel het apparaat altijd eerst uit met de hoofdschakelaar en neem dan de stekker
uit het stopcontact. Nooit het apparaat d.m.v. de stekker uitschakelen!
14. Voorkom dat vreemde voorwerpen door de straling /ventilatie- of uitblaasopeningen
het apparaat binnendringen. Dit kan een elektrische schok, brand of beschadiging
veroorzaken.
15. Laat een werkend apparaat nooit zonder toezicht achter maar schakel het apparaat
éérst uit en neem vervolgens de stekker uit het stopcontact.
16. Altijd stekker uit het stopcontact als dit apparaat niet in gebruik is! Pak de stekker
daartoe in de hand; trek nooit aan de elektrokabel!
17. Dit apparaat wordt heet tijdens het gebruik. Raak het apparaat niet aan tijdens of kort
na het gebruik: dat veroorzaakt brandwonden.
18. Bedien het apparaat nooit met natte handen.
Wie mag het apparaat gebruiken
1. Kinderen, jonger dan 3 jaar dienen uit de buurt te worden gehouden, tenzij er
continu toezicht op hen is.
2. Kinderen tussen de 3 en 8 jaar mogen het apparaat uitsluitend aan- of uitschakelen
als het apparaat op zijn normale werkplek is opgesteld of is geïnstalleerd en wanneer
er toezicht op hen wordt gehouden of wanneer zij instructies hebben ontvangen
aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke
gevaren eraan verbonden zijn.

10
3. Kinderen tussen de 3 en 8 jaar mogen niet de stekker in het stopcontact steken, niet
het apparaat regelen of reinigen en er geen gebruikersonderhoud aan uitvoeren. Dit
apparaat kan door kinderen vanaf 8 jaar en ouder en personen met verminderde
fysieke, zintuiglijke of geestelijke vaardigheden of gebrek aan ervaring en kennis
worden gebruikt wanneer er toezicht op hen wordt gehouden of wanneer zij
instructies hebben ontvangen aangaande het op veilige wijze gebruiken van het
apparaat en begrijpen welke gevaren eraan verbonden zijn.
4. Kinderen mogen het apparaat niet zonder toezicht reinigen en onderhouden.
5. Kinderen mogen niet met het apparaat spelen.
Waarschuwingen onderhoud
1. Houd het apparaat schoon. Stof, vuil en/of aanslag in uw apparaat is een
veelvoorkomende reden voor oververhitting. Zorg ervoor dat dergelijke neerslag
regelmatig wordt verwijderd.
2. Schakel altijd het apparaat uit, neem de stekker uit het stopcontact en laat het
apparaat eerst afkoelen wanneer u:
- het apparaat wilt schoonmaken.
- gebruikers- onderhoud aan het apparaat wilt uitvoeren.
- het apparaat aanraakt of verplaatst.
3. Stel het apparaat niet in werking wanneer u beschadigingen constateert aan
apparaat, elektrokabel of stekker, of wanneer het slecht functioneert, ongebruikelijke
geluiden maakt, iets ruikt of rook ziet, is gevallen of op andere wijze een storing
vertoont. Verwijder onmiddellijk de stekker uit het stopcontact. Breng het complete
apparaat terug naar uw leverancier of een erkend elektricien voor controle en/of
reparatie. Vraag altijd om originele onderdelen.
4. Het apparaat mag uitsluitend worden geopend en/of gerepareerd door daartoe
bevoegde en gekwalificeerde personen. Voer zelf geen reparaties uit aan het
apparaat, dat kan gevaarlijk zijn! Reparaties, uitgevoerd door onbevoegden of
wijzigingen aan het apparaat doorbreken de stof- en waterdichtheid van het apparaat
en doen de garantie en de aansprakelijkheid van de fabrikant vervallen.
5. Als de elektrokabel is beschadigd, moet het worden vervangen door de fabrikant,
diens service medeweker of personen met vergelijkbare kwalificaties om gevaar te
voorkomen.
Afwijkingen van punt 3,4,5, kunnen schade, brand en/of persoonlijk letsel veroorzaken. Zij
doen de garantie vervallen en leverancier, importeur en/of fabrikant aanvaarden geen
aansprakelijkheid voor de gevolgen.
