Euromate GP 3700/E Set User manual

GP 3700/E Set 357807
DE Gartenpumpe
IT Pompa da giardino
FR Pompe de jardin
GB Garden pump
CZ Zahradní erpadlo
SK Záhradné erpadlo
PL Pompa ogrodowa
SI Vrtna rpalka
HU kerti szivattyú
BA/HR Vrtna crpka
RU  
GR  
NL Tuinpomp
SE Trädgårdspump
FI Puutarhapumppu
KAZ  

2
DE Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
IT Istruzioni originali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
FR Notice originale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
GB Original instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
CZ Pvodní návod k používání . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
SK Pôvodný návod na použitie . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
PL Instrukcja oryginalna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
SI Izvirna navodila . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
HU Eredeti használati utasítás . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
BA/HR Originalno uputstvo za upotrebu . . . . . . . . . . . . . . . . . . . . . . . 50
RU     . . . . . . . . . . . 55
GR    . . . . . . . . . . . . . . . . . . . . . . . . . 61
NL Oorspronkelke gebruiksaanwzing . . . . . . . . . . . . . . . . . . . . 67
SE Bruksanvisning i original . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
FI Alkuperäiset ohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
KAZ     . . . . . . . . . . . . . . 82

3
4
3
2
1
5
6
1
H(m)
Q(l/h)
HH-Q
500 1000 1500 2000 2500 3000 3500 40
0
5
10
15
20
25
30
35
40
45
2

DE
4
OriginalbetriebsanleitungGartenpumpe
Inhaltsverzeichnis
Bevor Sie beginnen… . . . . . . . . . . . . . . . . . . . . 4
Zu Ihrer Sicherheit . . . . . . . . . . . . . . . . . . . . . . . 4
Ihr Gerät im Überblick . . . . . . . . . . . . . . . . . . . . 5
Aufstellen und Inbetriebnahme . . . . . . . . . . . . . 5
Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Aufbewahrung . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Störungen und Hilfe . . . . . . . . . . . . . . . . . . . . . . 7
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . 8
Mängelansprüche . . . . . . . . . . . . . . . . . . . . . . . 90
Bevor Sie beginnen…
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist im halbstationären Einsatz zum För-
dern von sauberem Wasser im Haus- und Gartenbe-
reich bestimmt: zur Beregnung und Bewässerung,
als Brunnen-, Regen- und Nutzwasserpumpe oder
zum Leerpumpen von Gartenteichen und Wasserbe-
hältern.
Die Pumpe ist nicht für den Dauerbetrieb konzipiert.
Es darf nicht zur Trinkwasserversorgung oder zum
Fördern von Lebensmitteln verwendet werden.
Das Gerät darf nur innerhalb der zulässigen Leis-
tungsgrenzen benutzt werden (Technische
Daten – S. 8).
Explosive, brennbare, aggressive oder gesundheits-
gefährdende Stoffe sowie Fäkalien dürfen nicht
gefördert werden.
Das Gerät ist nicht für den gewerblichen Gebrauch
konzipiert. Allgemein anerkannte Unfallverhütungs-
vorschriften und beigelegte Sicherheitshinweise
müssen beachtet werden.
Führen Sie nur Tätigkeiten durch, die in dieser
Gebrauchsanweisung beschrieben sind. Jede
andere Verwendung ist unerlaubter Fehlgebrauch.
Der Hersteller haftet nicht für Schäden die hieraus
entstehen.
Was bedeuten die verwendeten Symbole?
Gefahrenhinweise und Hinweise sind in der
Gebrauchsanweisung deutlich gekennzeichnet. Es
werden folgende Symbole verwendet:
Zu Ihrer Sicherheit
Allgemeine Sicherheitshinweise
•Für einen sicheren Umgang mit diesem Gerät
muss der Benutzer des Gerätes diese
Gebrauchsanweisung vor der ersten Benutzung
gelesen und verstanden haben.
•Beachten Sie alle Sicherheitshinweise! Wenn Sie
die Sicherheitshinweise missachten, gefährden
Sie sich und andere.
•Bewahren Sie alle Gebrauchsanweisungen und
Sicherheitshinweise für die Zukunft auf.
•Wenn Sie das Gerät verkaufen oder weitergeben,
händigen Sie unbedingt auch diese Gebrauchs-
anweisung aus.
•Das Gerät darf nur benutzt werden, wenn es ein-
wandfrei in Ordnung ist. Ist das Gerät oder ein Teil
davon defekt, muss es von einer Fachkraft
instandgesetzt werden.
•Verwenden Sie das Gerät nicht in explosionsge-
fährdeten Räumen oder in der Nähe von brennba-
ren Flüssigkeiten oder Gasen!
•Ausgeschaltetes Gerät immer gegen unbeabsich-
tigtes Einschalten sichern.
•Benutzen Sie keine Geräte, bei denen der Ein-
Aus-Schalter nicht ordnungsgemäß funktioniert.
•Halten Sie Kinder vom Gerät fern! Bewahren Sie
das Gerät sicher vor Kindern und unbefugten Per-
sonen auf.
•Überlasten Sie das Gerät nicht. Benutzen Sie das
Gerät nur für Zwecke, für die es vorgesehen ist.
•Immer mit Umsicht und nur in guter Verfassung
arbeiten: Müdigkeit, Krankheit, Alkoholgenuss,
Medikamenten- und Drogeneinfluss sind unver-
antwortlich, da Sie das Gerät nicht mehr sicher
benutzen können.
•Dieses Gerät ist nicht dafür bestimmt, durch Per-
sonen (einschließlich Kinder) mit eingeschränk-
ten physischen, sensorischen oder geistigen
Fähigkeiten oder Mangel an Erfahrung und/oder
Wissen benutzt zu werden, es sei denn, sie wer-
den durch eine für ihre Sicherheit zuständige Per-
son beaufsichtigt oder erhielten von dieser
Anweisungen, wie das Gerät zu benutzen ist.
•Stellen Sie sicher, dass Kinder nicht mit dem
Gerät spielen.
•Immer die gültigen nationalen und internationalen
Sicherheits-, Gesundheits- und Arbeitsvorschrif-
ten beachten.
Elektrische Sicherheit
•Das Gerät darf nur an eine Steckdose mit ord-
nungsgemäß installiertem Schutzkontakt ange-
schlossen werden.
•Die Absicherung muss mit einem Fehlerstrom-
Schutzschalter (FI-Schalter) mit einem Bemes-
sungsfehlerstrom von nicht mehr als 30 mA erfol-
gen.
•Vor Anschließen des Gerätes muss sichergestellt
sein, dass der Netzanschluss den Anschlussda-
ten des Gerätes entspricht.
•Das Gerät darf nur innerhalb der angegebenen
Grenzen für Spannung und Leistung verwendet
werden (siehe Typenschild).
GEFAHR! Unmittelbare Lebens- oder Ver-
letzungsgefahr! Unmittelbar gefährliche
Situation, die Tod oder schwere Verletzun-
gen zur Folge haben wird.
WARNUNG! Wahrscheinliche Lebens-
oder Verletzungsgefahr! Allgemein
gefährliche Situation, die Tod oder schwere
Verletzungen zur Folge haben kann.
VORSICHT! Eventuelle Verletzungsge-
fahr! Gefährliche Situation, die Verletzun-
gen zur Folge haben kann.
ACHTUNG! Gefahr von Geräteschäden!
Situation, die Sachschäden zur Folge haben
kann.
Hinweis: Informationen, die zum besseren
Verständnis der Abläufe gegeben werden.

DE
5
•Netzstecker nicht mit nassen Händen anfassen!
Netzstecker immer am Stecker, nicht am Kabel
herausziehen.
•Netzkabel nicht knicken, quetschen, zerren oder
überfahren; vor scharfen Kanten, Öl und Hitze
schützen.
•Gerät nicht am Kabel anheben oder Kabel ander-
weitig zweckentfremden.
•Kontrollieren Sie vor jeder Benutzung Stecker
und Kabel.
•Bei Beschädigung des Netzkabels umgehend
Netzstecker ziehen. Gerät nie mit beschädigtem
Netzkabel benutzen.
•Bei Nichtbenutzung muss immer der Netzstecker
gezogen sein.
•Vor Einstecken des Netzsteckers sicherstellen,
dass das Gerät ausgeschaltet ist.
•Vor Ziehen des Netzsteckers immer Gerät aus-
schalten.
•Gerät beim Transport stromlos schalten.
•Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua-
lifizierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
Wartung
•Vor allen Arbeiten am Gerät Netzstecker ziehen.
•Es dürfen nur Wartungsarbeiten und Störungsbe-
seitigungen durchgeführt werden, die hier
beschrieben sind. Alle anderen Arbeiten müssen
von einer Fachkraft durchgeführt werden.
•Nur Original-Ersatzteile verwenden. Nur diese
Ersatzteile sind für das Gerät konstruiert und
geeignet. Andere Ersatzteile führen nicht nur zu
einem Verlust der Garantie, sie können auch Sie
und Ihre Umwelt gefährden.
Gerätespezifische Sicherheitshinweise
• Pumpen Sie nur klares Wasser! Niemals Sand
oder andere schleifende Mittel pumpen.
•Der Mindestdurchfluss pro Stunde muss 80 l/h
(1,3 l/min) betragen.
•Diese Geräte sind nicht zum Betrieb einer Tröpf-
chenbewässerung geeignet, da der Wasser-
durchfluss zu gering ist und eine Kühlung des
Geräts durch das Fördermedium nicht mehr
sichergestellt ist.
•Beachten Sie die maximale Saughöhe. Je größer
die Ansaughöhe ist, desto geringer ist die Förder-
leistung der Pumpe.
•Setzen Sie das Gerät nicht dem Regen aus.
Benutzen Sie das Gerät nicht in nasser Umge-
bung.
•Verwenden Sie das Gerät nicht in explosionsge-
fährdeten Räumen oder in der Nähe von brennba-
ren Flüssigkeiten oder Gasen!
•Richten Sie den Wasserstrahl nicht direkt auf das
Gerät oder andere elektrische Teile! Lebensge-
fahr durch elektrischen Schlag!
•Verlängerungskabel so verlegen, dass es nicht in
die zu fördernde Flüssigkeit geraten kann.
•Das Gerät nicht installieren und einschalten,
wenn sich Personen oder Tiere im Fördermedium
(z. B. Schwimmbad) befinden, oder mit diesem
Kontakt haben.
•Gerät nicht unbeaufsichtigt lassen. Bei länger
Abwesenheit Netzstecker ziehen.
•Reparaturen grundsätzlich nur vom Elektrofach-
mann durchführen lassen. Bei unsachgemäß
durchgeführten Reparaturen besteht die Gefahr,
dass Flüssigkeit in die Elektrik des Gerätes ein-
tritt.
•Beachten Sie, dass sich die bewegenden Teile
auch hinter Be- und Entlüftungsöffnungen befin-
den können.
•Symbole, die sich an Ihrem Gerät befinden, dür-
fen nicht entfernt oder abgedeckt werden. Nicht
mehr lesbare Hinweise am Gerät müssen umge-
hend ersetzt werden.
Ihr Gerät im Überblick
S. 3, Punkt 1
1. Wasserablassschraube
2. Ansaugstutzen
3. Wassereinfüllschraube
4. Druckstutzen
5. Tragegriff
6. Ein-Aus-Schalter
Lieferumfang
•Gartenpumpe
•Saugschlauchgarnitur
•Gebrauchsanweisung
Aufstellen und Inbetriebnahme
Aufstellen
•Das Gerät muss auf einer waagerechten, ebenen
und für das Gesamtgewicht des Gerätes mit Was-
serfüllung ausreichend tragfähigen Fläche ste-
hen.
•Um Vibrationen zu vermeiden, sollte das Gerät
auf eine elastische Unterlage (z. B. Gummimatte)
gestellt werden.
•Der Aufstellungsort muss gut belüftet und vor Wit-
terungseinflüssen geschützt sein.
•Bei Betrieb an Gartenteichen und Schwimmbe-
cken muss das Gerät überflutungssicher aufge-
stellt und gegen Hineinfallen geschützt werden.
Zusätzliche gesetzliche Anforderungen sind zu
berücksichtigen.
•Bei Betrieb in Innenräumen muss sichergestellt
sein, dass ein Bodenabfluss oder eine Leckagesi-
cherung vorhanden ist.
•Vor Inbetriebnahme muss die Saugleitung auf
Dichtigkeit überprüft werden. Luftblasen in der
Saugleitung sind ein Zeichen für Undichtigkeiten
und können zum Ausfall des Gerätes führen!

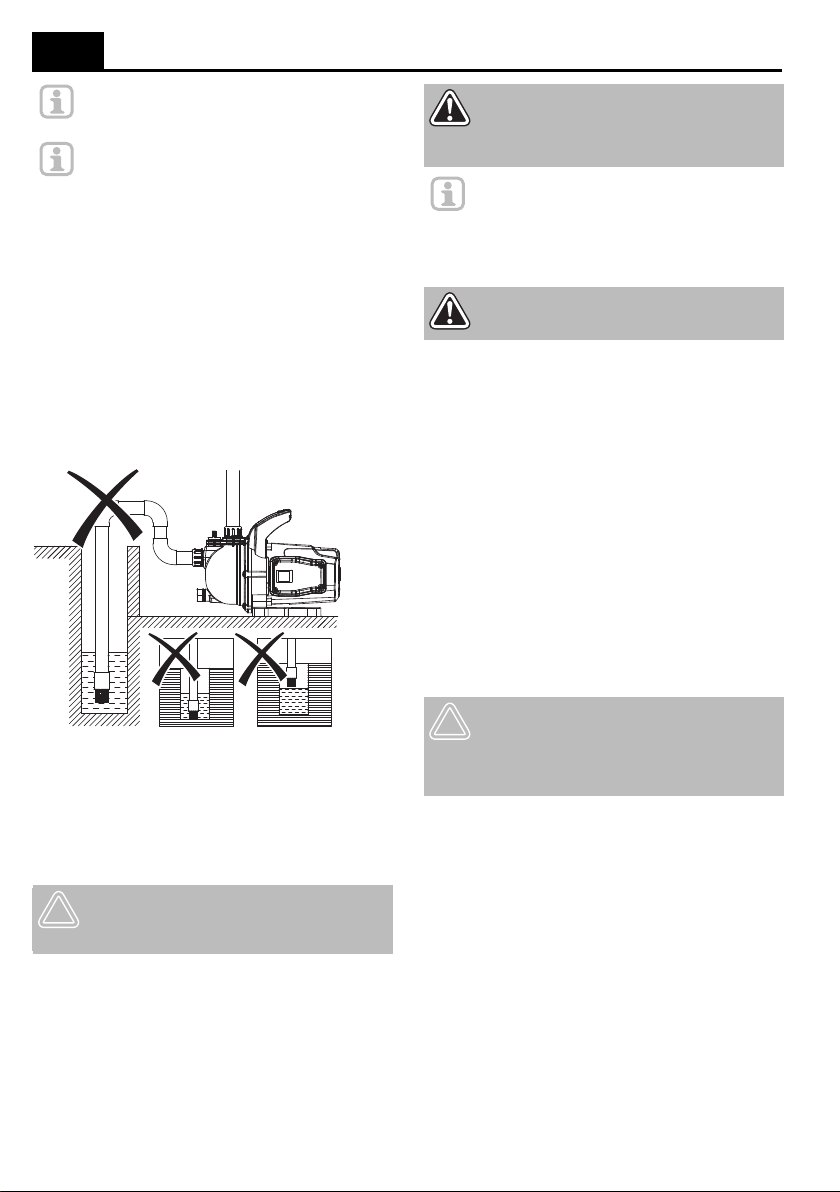

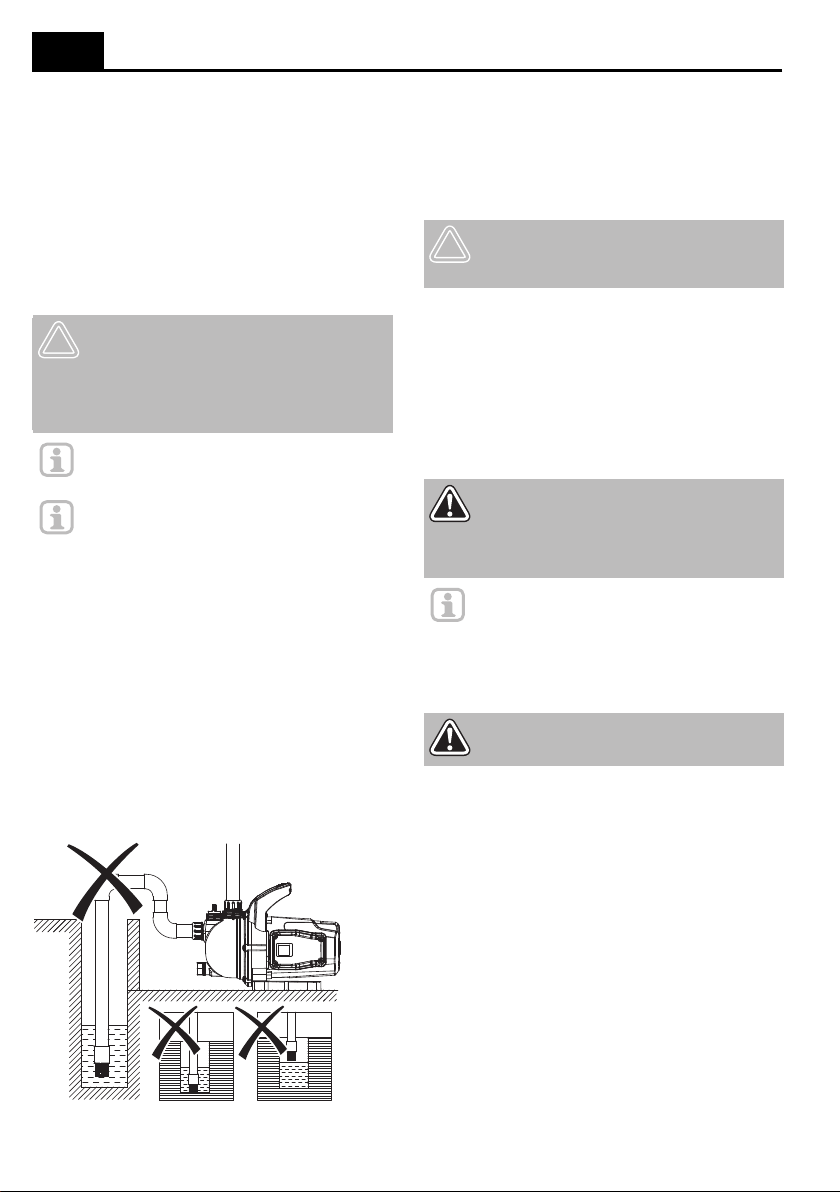

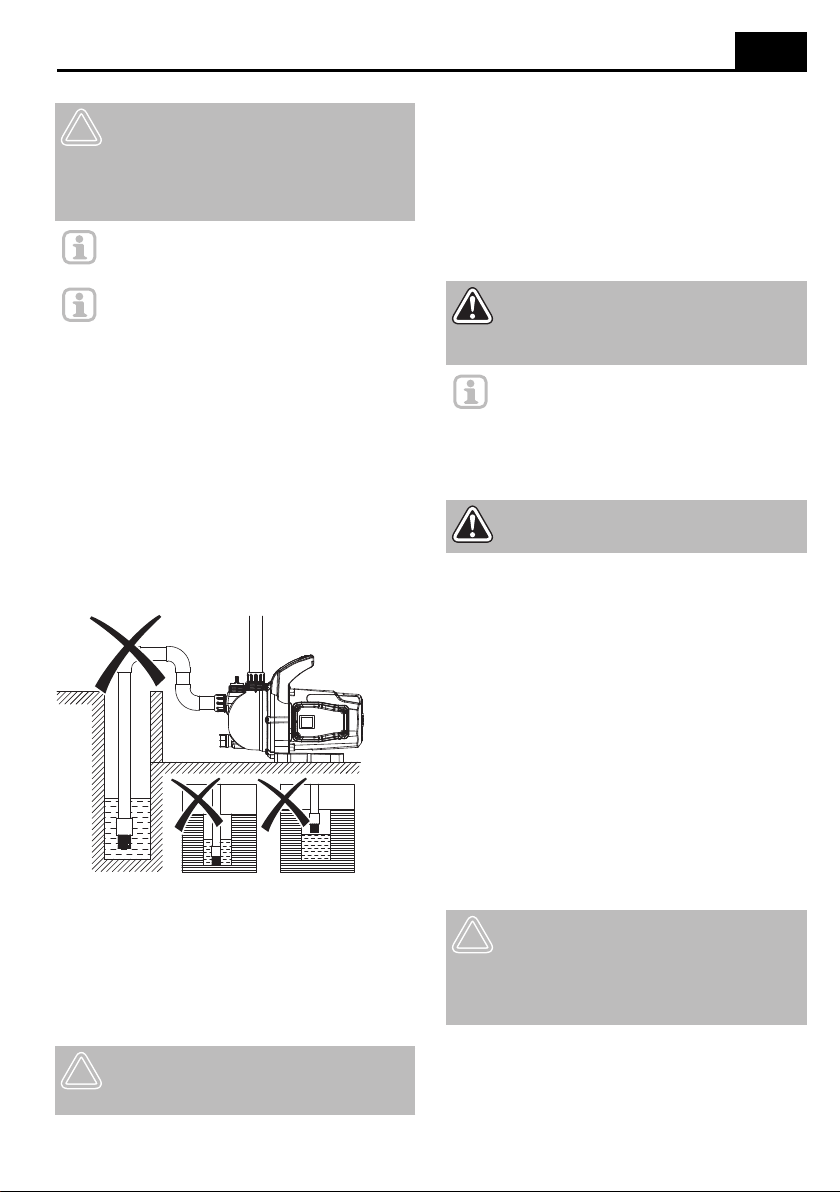

Saugleitung anschließen
Vor Inbetriebnahme Gebrauchsanweisung le-
sen und beachten.
ACHTUNG! Gefahr von Geräteschäden!
Die Saugleitung muss so montiert werden,
dass sie keine mechanische Kraft oder Ver-
spannung auf die Pumpe ausübt.
Bei verschmutztem Fördermedium muss ein
Ansaugfilter verwendet werden, um die
Pumpe vor Sand und Schmutz zu schützen.

DE
6
•Alle Verschraubungen müssen mit Gewindedicht-
band (z. B. Teflonband) abgedichtet werden;
Leckstellen verursachen eine Luftansaugung und
verringern oder verhindern die Wasseransau-
gung.
•Bei Rohrgewinden aus Metall sollte Teflonband
verwendet werden; Kunststoffgewinde müssen
mit Gewindedichtband abgedichtet werden.
•Alle Teile der Saugleitung müssen fachgerecht
montiert werden.
•Die Saugleitung sollte mindestens 25 mm Innen-
durchmesser haben; sie muss knick- und vaku-
umfest sein.
•Die Saugleitung sollte so kurz wie möglich sein,
weil mit zunehmender Leitungslänge die Förder-
leistung abnimmt.
•Die Saugleitung sollte zur Pumpe hin stetig
ansteigen, um Lufteinschlüsse zu verhindern.
•Das Ende der Saugleitung muss sich mindestens
30 cm über Bodenniveau befinden, um ein
Ansaugen von Sand und Steinen zu vermeiden.
•Eine ausreichende Wasserzufuhr muss gewähr-
leistet sein; das Ende der Saugleitung muss sich
stets im Wasser befinden.
Druckleitung anschließen
•Alle Verschraubungen müssen mit Gewindedicht-
band (z. B. Teflonband) abgedichtet werden;
Leckstellen verursachen eine Luftansaugung und
verringern oder verhindern die Wasseransau-
gung.
•Bei Rohrgewinden aus Metall sollte Teflonband
verwendet werden; Kunststoffgewinde müssen
mit Gewindedichtband abgedichtet werden.
•Alle Teile der Druckleitung müssen druckfest sein.
•Alle Teile der Druckleitung müssen fachgerecht
montiert werden.
Elektrischer Anschluss
Das Gerät darf nur unter folgenden Voraussetzungen
betrieben werden:
•Der Anschluss darf nur an Schutzkontakt-Steck-
dosen erfolgen, die fachgerecht installiert, geer-
det und geprüft sind.
•Netzspannung und Absicherung müssen den
Technischen Daten entsprechen.
•Bei Betrieb an Schwimmbecken, Gartenteichen
und ähnlichen Plätzen muß das Gerät über eine
Fehlerstrom-Schutzeinrichtung (FI) mit einem
Bemessungsfehlerstrom von nicht mehr als
30 mA versorgt werden.
•Bei Betrieb im Freien müssen die elektrischen
Verbindungen spritzwassergeschützt sein; sie
dürfen nicht im Wasser liegen.
•Verlängerungskabel müssen ausreichenden
Aderquerschnitt besitzen; Kabeltrommeln müs-
sen vollständig abgerollt sein.
Bedienung
Befüllen und Ansaugen
1. Wassereinfüllschraube mitsamt Dichtung heraus-
schrauben.
2. Vollständig mit Wasser befüllen.
3. Wassereinfüllschraube mit Dichtung wieder hin-
einschrauben.
4. Wenn Sie die Ansaugzeit verkürzen wollen, auch
die Saugleitung befüllen (nur mit Fußventil mög-
lich).
5. Druckleitung öffnen (Wasserhahn bzw. Spritz-
düse aufdrehen), damit beim Ansaugen Luft ent-
weichen kann.
6. Gerät einschalten.
7. Wenn gleichmäßig Wasser austritt, Gerät aus-
schalten und den Netzstecker ziehen.
Hinweis: Damit bei abgeschalteter Pumpe
das Wasser nicht abläuft, ist ein Rück-
schlagventil empfehlenswert.
Hinweis: Verwenden Sie einen Vorfilter, um
etwaige Verunreinigungen (wie z. B. Sand,
Lehm, etc.) herauszufiltern.
ACHTUNG! Gefahr von Geräteschäden!
Die Druckleitung muss so montiert werden,
dass sie keine mechanische Kraft oder Ver-
spannung auf die Pumpe ausübt.
GEFAHR! Verletzungsgefahr! Durch nicht
druckfeste Teile und unsachgemäße Mon-
tage kann die Druckleitung im Betrieb plat-
zen. Verletzungsgefahr durch heraussprit-
zende Flüssigkeit!
Hinweis: Das Gerät darf nur zur Nutzwas-
serversorgung, z. B. von Toilette, Waschma-
schine etc. verwendet werden.
Es darf nicht zur Trinkwasserversorgung
verwendet werden.
GEFAHR! Lebensgefahr durch elektri-
schen Schlag! Betreiben Sie das Gerät
nicht in nasser Umgebung!
ACHTUNG! Gefahr von Geräteschäden!
Bei jedem Neuanschluss oder bei Wasser-
verlust bzw. Luftansaugung sollte die Pumpe
mit Wasser befüllt werden. Längerer Betrieb
ohne Wasserfüllung (unbeaufsichtigter Tro-
ckenlauf) zerstört die Pumpe!

DE
7
Betrieb
Pumpe und Saugleitung müssen angeschlossen und
befüllt sein.
1. Netzstecker einstecken.
2. Pumpe am Ein-Aus-Schalter einschalten.
3. Druckleitung öffnen (Wasserhahn bzw. Spritz-
düse aufdrehen).
4. Prüfen, dass Wasser austritt.
Wenn der Motor nicht anläuft, die Pumpe keinen
Druck aufbaut oder ähnliche Störungen auftreten,
schalten Sie das Gerät aus und versuchen Sie, den
Fehler zu beheben (Störungen und Hilfe – S. 7).
Wartung
Aufbewahrung
Bei Frostgefahr Gerät und Zubehör abbauen, reini-
gen und frostgeschützt aufbewahren.
Abbauen und aufbewahren
1. Gerät ausschalten, Netzstecker ziehen.
2. Druckleitung öffnen (Wasserhahn bzw. Spritz-
düse aufdrehen), Wasser vollständig ablaufen
lassen.
3. Pumpe vollständig entleeren, dazu die Wasserab-
lassschraube (1) an der Unterseite der Pumpe
herausdrehen.
4. Saug- und Druckleitungen vom Gerät abbauen.
5. Gerät in einem frostfreien Raum (min. 5 °C)
lagern.
Störungen und Hilfe
Wenn etwas nicht funktioniert…
Oft sind es nur kleine Fehler, die zu einer Störung füh-
ren. Meistens können Sie diese leicht selbst behe-
ben. Bitte sehen Sie zuerst in der folgenden Tabelle
nach, bevor Sie sich an den Händler wenden. So
ersparen Sie sich viel Mühe und eventuell auch Kos-
ten.
Hinweis: Wir empfehlen, zwischen Pumpe
und Saugleitung ein Rückschlagventil einzu-
bauen, damit die Wassersäule in der Saug-
leitung erhalten bleibt.
Für ein besseres Ansaugverhalten empfeh-
len wir, einen Ansaugfilter zu benutzen.
Zubehör – S. 8
ACHTUNG! Gefahr von Geräteschäden!
Die Pumpe darf nicht trockenlaufen. Es
muss stets ausreichend Fördermedium
(Wasser) vorhanden sein.
ACHTUNG! Gefahr von Geräteschäden!
Pumpe bei geschlossener Druckleitung nie
länger als 3 min. laufen lassen. Längerer
Betrieb kann zur Überhitzung und Beschädi-
gung führen.
GEFAHR! Lebensgefahr durch elektri-
schen Schlag! Ziehen Sie vor allen Arbei-
ten am Gerät den Netzstecker.
GEFAHR! Verletzungsgefahr! Stellen Sie
vor allen Arbeiten am Gerät sicher, dass
Gerät und angeschlossenes Zubehör druck-
los sind.
ACHTUNG! Gefahr von Geräteschäden!
Alle Dichtungen müsse nach jeder Demon-
tage der Bauteile erneuert werden.
ACHTUNG! Gefahr von Geräteschäden!
Frost zerstört Gerät und Zubehör, da diese
stets Wasser enthalten!
GEFAHR! Verletzungsgefahr! Unsachge-
mäße Reparaturen können dazu führen,
dass Ihr Gerät nicht mehr sicher funktioniert.
Sie gefährden damit sich und Ihre Umge-
bung.
Fehler/Störung Ursache Abhilfe
Pumpe läuft nicht. Keine Netzspannung? Kabel, Stecker, Steckdose und Si-
cherung prüfen.
Motor überhitzt durch zu hohe Flüs-
sigkeitstemperatur? Ursache der Überhitzung beseiti- gen.
(max. Flüssigkeitstemperatur
Technische Daten – S. 8)
Motor überhitzt durch abgedeckte
Lüftungsschlitze?
Fehlerstrom-Schutzschalter (FI-
Schalter) ausgelöst? FI-Schalter einschalten. Bei erneu- tem Auslösen Elektro-Fachkraft
kontaktieren.
Motor defekt? Händler kontaktieren.
Förderleistung zu gering.
Zu geringer Druck.
Wassermangel? Ausreichenden Wasservorrat si-
cherstellen.
Saugleitung undicht? Saugleitung abdichten, Verschrau-
bungen festziehen.
Saughöhe zu groß? Maximale Saughöhe beachten
(Technische Daten – S. 8).
Saughöhe ist von Förderhöhe abzu-
ziehen.

DE
8
Können Sie den Fehler nicht selbst beheben, wenden
Sie sich bitte direkt an den Händler. Beachten Sie
bitte, dass durch unsachgemäße Reparaturen auch
der Gewährleistungsanspruch erlischt und Ihnen ggf.
Zusatzkosten entstehen.
Entsorgung
Gerät entsorgen
Das Symbol der durchgestrichenen Müll-
tonne bedeutet: Batterien und Akkus, Elek-
tro- und Elektronikgeräte dürfen nicht in den
Hausmüll. Sie können umwelt- und gesund-
heitsschädigende Stoffe enthalten.
Verbraucher sind verpflichtet, Elektro-Altgeräte,
Gerätealtbatterien und Akkus getrennt vom Hausmüll
über eine offizielle Sammelstelle zu entsorgen um
eine sachgerechte Weiterverarbeitung zu gewähr-
leisten. Informationen zur Rückgabe erhalten Sie bei
Ihrem Verkäufer. Die Rücknahme erfolgt kostenfrei.
Batterien und Akkus, die nicht fest in Elektro-
Altgeräten verbaut sind, müssen vor der Ent-
sorgung entnommen und getrennt entsorgt
werden. Lithiumbatterien und Akkupacks
aller Systeme sind nur im entladenen Zustand bei
den Rücknahmestellen abzugeben. Die Batterien
sind immer durch abkleben der Pole vor Kurzschlüs-
sen zu sichern.
Jeder Endnutzer ist selbst für die Löschung perso-
nenbezogener Daten auf den zu entsorgenden Altge-
räten verantwortlich.
Verpackung entsorgen
Die Verpackung besteht aus Karton und
entsprechend gekennzeichneten Kunststof-
fen, die wiederverwertet werden können.
– Führen Sie diese Materialien der Wie-
derverwertung zu.
Technische Daten
Zubehör
Zubehörteile sind bei Ihrem Händler erhältlich.
Filter verstopft oder verschmutzt? Filter reinigen, ggf. erneuern.
Rückschlagventil blockiert? Ventil reinigen, ggf. erneuern.
Wasseraustritt zwischen Motor und
Pumpe, Wellendichtung undicht? Händler kontaktieren.
Pumpe verstopft oder defekt? Pumpe mit Klarwasser reinigen und
Ursache der Verschmutzung abstel-
len.
Luft in der Pumpe oder in der Saug-
leitung? Pumpengehäuse mit Wasser befül-
len.
Bei Saugleitungen mit Rückschlag-
ventil, Saugleitung mit Wasser be-
füllen.
Veränderte Ansaugumgebung im
Brunnen (Brunnen z. B. versandet)? Brunnen und Wasserqualität prüfen.
Saugleitung am Grund angesaugt? Saugleitung kürzen oder befestigen.
Filtersieb mit Rückschlagventil ein-
setzen.
Fehler/Störung Ursache Abhilfe
Artikelnummer 357807
Modell GP 3700/E Set
Nennspannung 230 V~, 50 Hz
Nennleistung 800 W
Schutzart IPX4
Kennlinie S. 3, Punkt 2
Max. Förderhöhe 40 m
Max. Saughöhe 7 m
Max. Fördermenge 3,7 m³/h
Max. Flüssigkeitstemperatur 35 °C
Durchmesser Druckleitung 25 mm (1")
Durchmesser Saugleitung 25 mm (1")
Artikelnummer 357807

IT
9
Istruzioni originaliPompa da giardino
Indice
Prima di cominciare… . . . . . . . . . . . . . . . . . . . . 9
Per la vostra sicurezza . . . . . . . . . . . . . . . . . . . . 9
La Sua apparecchiatura in visione d’insieme 10
Installazione e messa in funzione . . . . . . . . . . 10
Manovra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Conservazione . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Guasti ed Assistenza . . . . . . . . . . . . . . . . . . . . 12
Smaltimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Dati Tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Reclami per difetti . . . . . . . . . . . . . . . . . . . . . . . 90
Prima di cominciare…
Utilizzo conforme alla destinazione d’uso
Questo dispositivo è destinato all’uso semi-staziona-
rio per il pompaggio di acqua pulita in casa e in giar-
dino: per l’irrigazione e l’irrigazione a pioggia, nonché
come pompa per pozzi, per la pioggia e l’acqua pota-
bile o per lo svuotamento di vasche giardino e serba-
toi d’acqua.
La pompa non è concepita per l’impiego continuo.
L’apparecchio può essere utilizzato esclusivamente
entro i limiti delle prestazioni consentiti (Dati Tec-
nici – p. 13).
Non può essere impiegata per la somministrazione di
acqua potabile o per il pompaggio di prodotti alimen-
tari.
Non devono essere pompate sostanze esplosive,
infiammabili, corrosive o pericolose, come pure feci.
Questo apparecchio non è destinato all’uso commer-
ciale. Osservare le norme generali relative alla pre-
venzione degli incidenti e le indicazioni di sicurezza in
dotazione.
Eseguire unicamente le attività descritte nel presente
manuale di istruzioni. Qualsiasi altro impiego verrà
considerato come un utilizzo improprio. Il produttore
non risponde per eventuali danni derivanti da tale uti-
lizzo.
Cosa significano i simboli usati?
Indicazioni di pericolo e note sono contraddistinte
chiaramente nel manuale di istruzioni. Si utilizzano i
simboli seguenti:
Per la vostra sicurezza
Precauzioni generali
•Per lavorare e gestire questo apparecchio in sicu-
rezza è necessario che l’utilizzatore se ne serva
per la prima volta dopo aver letto e ben compreso
le presenti istruzioni per l’uso.
•Osservare tutte le precauzioni! Se non si osser-
vano le indicazioni di sicurezza, si mettono in peri-
colo se stessi e gli altri.
•Conservare tutti i documenti con le istruzioni per
l’uso e le precauzioni per il futuro.
•In caso di vendita o di cessione dell’apparecchio,
è indispensabile consegnare insieme anche le
presenti istruzioni per l’uso.
•L’apparecchio può essere utilizzato esclusiva-
mente se si trova in perfette condizioni operative.
Se l’apparecchio, o parti di esso, dovessero
essere difettosi, occorre farli sottoporre a manu-
tenzione da un tecnico specializzato.
•Non utilizzare mai l’apparecchio in ambienti a
rischio d’esplosione o nelle vicinanze di liquidi o
gas infiammabili!
•Assicurarsi sempre che l’apparecchio sia spento
per evitare riaccensioni involontarie.
•Non usare apparecchi nei quali l’interruttore on/off
non funziona correttamente.
•Tenga lontani i bambini dall’apparecchio! Con-
servi l’apparecchio al sicuro da bambini e persone
non autorizzate.
•Non sovraccaricare l’apparecchio. Utilizzare
l’apparecchio solo per gli scopi previsti.
•Lavorare sempre con prudenza e in perfette con-
dizioni personali: stanchezza, malattie, uso di
alcol, influenze di medicinali o droghe non per-
mettono di avere un comportamento responsabile
poiché non consentono di utilizzare l’apparecchio
con sicurezza.
•Questo dispositivo non è concepito per essere uti-
lizzato da persone (inclusi i bambini) con limita-
zioni fisiche, psichiche o sensoriali o prive di
esperienza riguardo all’uso del dispositivo stesso
e le stesse dovrebbero essere sorvegliate da una
persona competente, la quale dovrebbe istruirli
sull’uso corretto del dispositivo.
•Assicurarsi che i bambini non giochino con l’appa-
recchio.
•Osservare sempre le normative nazionali e inter-
nazionali in vigore e inerenti alla sicurezza, alla
salute e al lavoro.
Sicurezza elettrica
•Collegare gli apparecchi soltanto ad una presa di
corrente con contatto di protezione correttamente
installato.
•La protezione deve essere eseguita con un salva-
vita (interruttore di protezione) con una corrente di
guasto nominale non superiore a 30 mA.
•Prima di collegare l’apparecchio alla rete elettrica,
assicurarsi che l’allacciamento di rete coincida
con i dati d’allacciamento.
•Gli apparecchi si devono usare soltanto nei limiti
indicati per la tensione, la potenza e la velocità
nominale (vedi targhetta identificativa).
PERICOLO! Elevato pericolo di lesioni
gravi o mortali! Situazione altamente peri-
colosa che può comportare lesioni gravi o
mortali.
AVVERTENZA! Probabile pericolo di
lesioni gravi o mortali! Situazione gene-
ralmente pericolosa che può comportare
lesioni gravi o mortali.
ATTENZIONE! Potenziale pericolo di
lesioni! Situazione pericolosa che può com-
portare lesioni.
AVVISO! Pericolo di danni all’apparec-
chio! Situazione che può comportare danni
materiali.
Nota: Informazioni indicate per una migliore
comprensione dei procedimenti.

IT
10
•Non toccare la spina con le mani bagnate! Scolle-
gare la spina dalla presa a muro, afferrando sol-
tanto la spina stessa e non tirando il cavo.
•Non piegare, schiacciare, trascinare o travolgere
il cavo di rete; proteggerlo dai bordi taglienti,
dall’olio e dal calore.
•Non sollevare mai l’apparecchio per il cavo; non
utilizzare mai il cavo per altri scopi.
•Prima di ogni utilizzo controllare spina e cavo.
•Se il cavo di alimentazione è danneggiato stac-
care subito la spina dalla presa di corrente. Non
utilizzare mai l’apparecchio con il cavo di rete
danneggiato.
•Quando non si utilizza l’apparecchio, staccare
sempre la spina.
•Prima di collegare la spina alla presa di corrente,
accertarsi che l’apparecchio sia spento.
•Prima di staccare la spina dalla presa di corrente,
spegnere sempre l’apparecchio.
•Disinserire la tensione di alimentazione dell’appa-
recchio durante il trasporto.
•Se la linea di collegamento alla rete dell’apparec-
chio viene danneggiata, è necessario farla sosti-
tuire dal produttore, da un servizio di assistenza
clienti, oppure da una persona qualificata, per evi-
tare eventuali pericoli.
Manutenzione
•Prima di manutenzionare l’apparecchiatura stac-
care la spina.
•Si devono eseguire esclusivamente gli interventi
di manutenzione ed eliminazione guasti di seguito
descritti. Tutti gli interventi di altra natura devono
essere effettuati da un tecnico specializzato.
•Impiegare soltanto ricambi originali. Solo i pezzi
originali sono progettati e, quindi, sono idonei per
l’apparecchio. Se invece si usano altri ricambi, si
possono mettere in pericolo sia la propria incolu-
mità sia l’ambiente, oltre alla conseguente perdita
del diritto alla garanzia.
Indicazioni specifiche sull’apparecchio
•Pompare solo acqua limpida. Non pompare mai
sabbia o altri materiali abrasivi.
•La portata oraria minima deve essere 80 l/h (1,3 l/
min).
•Questi dispositivi non sono adatti per il funziona-
mento di un sistema di irrigazione a goccia poiché
la portata dell’acqua è troppo bassa e non è più
garantito il raffreddamento del dispositivo da
parte del liquido pompato.
•Osservare l’altezza di aspirazione massima pos-
sibile. Quanto più alta è l’altezza di aspirazione,
tanto più bassa è la portata della pompa.
•Non abbandoni l’apparecchiatura sotto la pioggia.
Non usi l’apparecchiatura in ambienti umidi.
•Non usi l’apparecchiatura in aree pericolose o in
prossimità di liquidi infiammabili o di gas!
•Non indirizzi il getto d’acqua direttamente
sull’apparecchiatura o su altre parti elettriche!
Pericolo di morte da scariche elettriche!
•Posare la prolunga in modo che non possa
andare a finire nel liquido pompato.
•Non installi e non attivi l’apparecchiatura, quando
persone o animali si trovano nei punti di pompag-
gio (ad esempio piscina), o con questi hanno con-
tatto.
•Non lasciare l’apparecchiatura incustodiata. In
prolungata assenza, stacchi il cavo di alimenta-
zione.
•Faccia effettuare le riparazioni delle apparecchia-
ture elettriche solo dagli specialisti. Quando si
eseguono riparazioni impropriamente, vi è il peri-
colo che dei liquidi entrino nella parte elettrica
dell’apparecchiatura.
•Si osservi che i componenti mobili possono tro-
varsi anche dietro i fori di ventilazione e scarico.
•Non rimuovere o coprire i simboli riportati
sull’apparecchio. Gli avvisi non più leggibili
sull’apparecchio si devono immediatamente
sostituire.
La Sua apparecchiatura in visione
d’insieme
P. 3, punto 1
1. Tappo di riempimento
2. Bocchettone d’aspirazione
3. Tappo di riempimento
4. Manicotto di pressione
5. Impugnatura
6. Interruttore acceso-spento
Volume di portata
•Pompa da giardino
•Guarnizione tubo aspirante
•Istruzioni per l’uso
Installazione e messa in funzione
Montaggio
•L’apparecchiatura deve essere posta su un piano
orizzontale e il peso totale della stessa riempita
con acqua sufficientemente sopportabile.
•Per evitare vibrazioni, l’apparecchiatura va posi-
zionata su una superficie elastica (ad esempio un
tappetino di gomma).
•Il sito deve essere ben ventilato e meteo protetto.
•Col funzionamento in laghetti da giardino e in
piscine, l’apparecchiatura va posizionata a prova
di inondazione e protetta dal cadervi dentro.
Vanno presi in considerazione ulteriori requisiti di
legge.
•Per il funzionamento in interni assicurarsi dell’esi-
stenza di uno scarico a pavimento o di una prote-
zione contro le perdite.
•Prima della messa in funzione, controllare la
tenuta del tubo di aspirazione. Bolle d’aria nel
tubo d’aspirazione sono indice di anermeticità e
possono causare il guasto dell’apparecchio!
Prima della messa in esercizio leggere e os-
servare le istruzioni per l’uso.

IT
11
Collegare il tubo di aspirazione
•Tutti i giunti a vite devono essere sigillati con un
nastro sigillante per filetti (p.es. nastro in Teflon);
i punti di perdita comportano un’aspirazione
dell’aria e riducono o impediscono l’aspirazione
dell’acqua.
•In caso di filettature in metallo occorre utilizzare il
Teflon; quelle in plastica invece saranno sigillate
con nastro sigillante per filettature.
•Tutte le parti del tubo di aspirazione devono
essere installate a regola d’arte.
•Il tubo aspirante dovrebbe avere almeno 25 mm
di diametro interno; deve essere anti-piegatura e
a tenuta di vuoto.
•Il tubo di aspirazione deve essere più corto possi-
bile, perché aumentando la lunghezza del tubo le
prestazioni di pompaggio diminuiscono.
•Il tubo di aspirazione dovrebbe costantemente
salire verso là, al fine di evitare sacche d’aria.
•L'estremità del tubo di aspirazione deve essere
posizionata ad almeno 30 cm dal livello del suolo
per evitare che sabbia e pietre vengano risuc-
chiate.
•Un adeguata alimentazione d’acqua deve essere
garantita e l’estremità del tubo di aspirazione
deve essere sempre in acqua.
Collegare il tubo della pressione
•Tutti i giunti a vite devono essere sigillati con un
nastro sigillante per filetti (p.es. nastro in Teflon);
i punti di perdita comportano un’aspirazione
dell’aria e riducono o impediscono l’aspirazione
dell’acqua.
•In caso di filettature in metallo occorre utilizzare il
Teflon; quelle in plastica invece saranno sigillate
con nastro sigillante per filettature.
•Tutte le parti del tubo di pressione devono essere
a prova di pressione.
•Tutte le parti del tubo della pressione devono
essere installate a regola d’arte.
Collegamento elettrico
L’apparecchiatura può essere azionata solo alle
seguenti condizioni:
•Il collegamento deve solo essere effettuato a
prese con contatto di protezione, installate a
regola d’arte, collegate a terra e collaudate.
•La tensione di rete e la messa in sicurezza
devono corrispondere ai dati tecnici.
•In funzionamento nellei piscine, nei laghetti da
giardino e simili luoghi, l’apparecchiatura va
dotata di un dispositivo di protezione da disper-
sione di corrente (differenziale) con una corrente
di caduta a misurazione di non più di 30 mA.
•Durante il funzionamento in spazi aperti, i collega-
menti elettrici devono essere protetti da spruzzi
d’acqua; essi non devono posarsi nell’acqua.
•Le prolunge devono avere una adeguata sezione
di filo; la bobina del cavo deve essere completa-
mente srotolata.
Manovra
Riempimento ed aspirazione
1. Svitare la vite di riempimento dell’acqua conte-
nente la guarnizione.
2. Riempire completamente con acqua.
3. Riavvitare la vite di riempimento acqua con la
guarnzione.
AVVISO! Pericolo di danni all’apparec-
chiatura! Il tubo di aspirazione deve essere
montato in modo che non eserciti forza mec-
canica o di tensione sulla pompa.
Con punti di pompaggio sporchi, va usato un
filtro di aspirazione, al fine di proteggere la
pompa da sabbia e da sporcizia.
Nota: Affinchè a pompa ferma non esca
l’acqua, si raccomanda una valvola di non
ritorno.
Nota: Utilizzare un prefiltro per rimuovere
eventuali impurità (come ad es. sabbia,
fango, ecc.).
AVVISO! Pericolo di danni all’apparec-
chiatura! Il tubo della pressione deve
essere montato in modo che non eserciti
forza meccanica o di tensione sulla pompa.
PERICOLO! Rischio di lesioni! Con le
parti non a prova di pressione e un montag-
gio incorretto, il tubo di pressione può scop-
piare durante il funzionamento. Rischio di
lesioni da liquido schizzato fuori!
Nota: L’apparecchiatura dovrebbe utilizzata
solo per la somministrazione dell’acqua di
servizio, per esempio servizi igienici, lava-
trice, ecc.
Non dovrebbe essere utilizzata per la som-
ministrazione dell’acqua potabile.
PERICOLO! Pericolo di morte da scari-
che elettriche! Non metta in moto l’appa-
recchiatura in ambienti umidi!
AVVISO! Pericolo di danni all’apparec-
chiatura! Per ogni nuovo connessione o di
perdita di acqua, o aspirazione d’aria, la
pompa dovrebbe essere rabboccata con
acqua. Un prolungato funzionamento senza
riempimento d’acqua (incontrollato funzio-
namento a secco) distrugge la pompa!

IT
12
4. Se si desidera ridurre il tempo d’aspirazione riem-
pire anche la condotta d’aspirazione (possibile
solo se è presente una valvola di fondo).
5. Apra il tubo della pressione (il rubinetto dell’acqua
o l’ugello di spruzzo), in modo che possa uscire
l’aria di aspirazione.
6. Accendere l’apparecchiatura.
7. Se l’acqua fuoriesce uniformemente, spegnere il
dispositivo e staccare la spina dalla presa di cor-
rente.
Funzionamento
La pompa e il tubo di aspirazione devono essere col-
legati e riempiti.
1. Inserisca la spina.
2. Collegare la pompa tramite l’interruttore acceso-
spento.
3. Apra il tubo della pressione (aprire il rubinetto
dell’acqua o l’ugello di spruzzo).
4. Verifichi che l’acqua esca.
Se il motore non gira, la pompa non genera alcuna
pressione, oppure se si verificano simili interruzioni,
spenga l’apparecchiatura e cerchi di eliminare il
difetto (Guasti ed Assistenza – p. 12).
Manutenzione
Conservazione
Durante il pericolo di gelo, smonti apparecchiatura ed
accessori, e li custodisca puliti e protetti dal gelo.
Smontaggio e conservazione
1. Spenga l’apparecchiatura, e stacchi la spina.
2. Apra il tubo della pressione (apra il rubinetto
dell’acqua o l’ugello di spruzzo). Fare scaricare
interamente l’acqua.
3. Vuoti completamente la pompa, svitando la vite di
drenaggio (1) nella parte inferiore.
4. Smonti i tubi di aspirazione e della pressione
dall’apparecchiatura.
5. Depositare l’apparecchiatura in un ambiente
esente da gelo (min. 5 °C).
Guasti ed Assistenza
Se qualcosa non funziona…
Spesso sono solo piccoli difetti che portano a un gua-
sto. Di solito essi possono essere risolti facilmente
dall’utente stesso. Si prega di controllare nella
seguente tabella prima di rivolgersi al rivenditore. In
tal modo si risparmiano molta fatica ed anche even-
tuali spese.
Nota: Si consiglia di installare tra la pompa
e il tubo di aspirazione una valvola di non
ritorno, in modo che venga mantenuta la
colonna d’acqua nel tubo di aspirazione.
Per una migliore tenuta di aspirazione, si
raccomanda l’uso di un filtro di aspirazione.
Accessori – p. 13
AVVISO! Pericolo di danni all’apparec-
chiatura! La pompa non deve funzionare a
secco. Ci deve essere sempre abbastanza
fluido (acqua).
AVVISO! Pericolo di danni all’apparec-
chiatura! Non lasci girare la pompa col tubo
di pressione chiuso per più di 3 min. Un fun-
zionamento prolungato può portare a surri-
scaldamento e danni.
PERICOLO! Pericolo di morte da scari-
che elettriche! Prima di manutenzionare
l’apparecchiatura staccare la spina.
PERICOLO! Rischio di lesioni! Prima di
manutenziare l’apparecchiatura, accertarsi
che essa ed i relativi accessori siamo privi di
pressione.
AVVISO! Pericolo di danni all’apparec-
chio! Tutte le guarnizioni devono essere
sostituite dopo ogni smontaggio dei compo-
nenti.
AVVISO! Pericolo di danni all’apparec-
chiatura! IL gelo distrugge apparecchiatura
e accessori, se queste contengono sempre
acqua!
PERICOLO! Rischio di lesioni! Le ripara-
zioni inadeguate posso causare un incerto
funzionamento dell’apparecchiatura. Con
ciò Lei mette in pericolo se stesso e
l’ambiente.
Errore/Anomalia Causa Rimedio
La pompa non funziona. Assenza di tensione di rete? Controllare il cavo, la spina, la presa
e il fusibile.
Motore sovraccarico dovuto alla
temperatura troppo alta del liquido? Eliminare la causa del surriscalda- mento.
(temperatura max. del liquido Da-
ti Tecnici – p. 13)
Motore sovraccarico dovuto alle fes-
sure d’aerazione toppate?
Interruttore di corrente di dispersio-
ne (interruttore FI) scattato? Riarmare l’interruttore FI (di sicurez- za). Se dovesse scattare ancora
contattare un elettricista esperto.
Motore difettoso? Contattare il rivenditore.
Portata troppo bassa.
Pressione troppo bassa.
Mancanza d’acqua? Assicurarsi che vi sia acqua a suffi-
cienza.

IT
13
Se non si è in grado di eliminare l’errore da soli, si
prega di rivolgersi direttamente al rivenditore. Le ripa-
razioni inappropriate invalidano la garanzia e pos-
sono causare costi aggiuntivi a suo carico.
Smaltimento
Smaltimento dell’apparecchio
Il simbolo del bidone della spazzatura bar-
rato vuol dire che: batterie e accumulatori,
apparecchiature elettriche ed elettroniche
non vanno smaltiti nei rifiuti domestici. Que-
sti potrebbero contenere sostanze dannose
per l’ambiente e la salute.
I consumatori hanno l’obbligo di differenziare le appa-
recchiature elettroniche, le batterie vecchie delle
apparecchiature e gli accumulatori dai rifiuti dome-
stici e di smaltirle presso il centro di raccolta ufficiale
per garantire un riutilizzo consono. Le informazioni
sulla restituzione sono fornite dal venditore. Il ritiro è
gratuito.
Batterie e accumulatori non integrati in modo
fisso nei rifiuti di apparecchiature elettriche
vanno tolti prima dello smaltimento e smaltiti
separatamente. Le batterie al litio e gli accu-
mulatori di tutti i sistemi vanno consegnati ai punti di
raccolta solo una volta scarichi. Le batterie vanno
sempre assicurate da possibili cortocircuiti appli-
cando del nastro adesivo sui poli.
L’utente finale è responsabile della cancellazione dei
dati personali dalle apparecchiature da smaltire.
Smaltimento dell’imballaggio
L’imballaggio è composto da cartone e par-
ticolari in plastica adeguatamente contras-
segnati per essere riciclati.
– Si raccomanda di inviare questi mate-
riali al riciclaggio.
Dati Tecnici
Accessori
Gli accessori sono disponibili presso il vostro rivendi-
tore.
Condotta d’aspirazione non a tenu-
ta? Sigillare la condotta d’aspirazione, serrare i giunti a vite.
Altezza d’aspirazione troppo eleva-
ta? Attenersi all’altezza d’aspirazione massima (Dati Tecnici – p. 13).
L’altezza di aspirazione deve essere
detratta dalla prevalenza.
Filtro otturato o sporco? Pulire il filtro, all’occorrenza sostitu-
irlo.
Valvola di non ritorno bloccata? Pulire la valvola, all’occorrenza so-
stituirla.
Fuoriuscita d’acqua fra motore e
pompa; guarnizione dell’albero non
a tenuta?
Contattare il rivenditore.
Pompa otturata o difettosa? Pulire la pompa con acqua ed elimi-
nare la causa dell’imbrattamento.
Aria nella pompa o nella condotta
d’aspirazione? Riempire il corpo pompa con acqua.
Nel caso di condotte d’aspirazione
con valvola di non ritorno, riempire
la condotta d’acqua.
Ambiente d’aspirazione modificatosi
nel pozzo (p. es. posso riempitosi di
sabbia)?
Controllare il pozzo e la qualità
dell’acqua.
La condotta d’aspirazione si è attac-
cata al fondo aspirando? Accorciare o fissare la condotta.
Utilizzare un filtro con valvola di non
ritorno.
Errore/Anomalia Causa Rimedio
Codice articolo 357807
Modello GP 3700/E Set
Tensione nominale 230 V~, 50 Hz
Potenza nominale 800 W
Tipo di protezione IPX4
Curva caratteristica P. 3, punto 2
Massima corsa 40 m
Massima capacità di aspirazio-
ne 7 m
Massima quantita di pompaggio 3,7 m³/h
Temperatura max. liquido 35 °C
Diametro tubo della pressione 25 mm (1")
Diametro del tubo di aspirazio-
ne 25 mm (1")

FR
14
Notice originalePompe de jardin
Table des matières
Avant de commencer… . . . . . . . . . . . . . . . . . . 14
Pour votre sécurité . . . . . . . . . . . . . . . . . . . . . . 14
Vue d’ensemble de l’appareil . . . . . . . . . . . . . 15
Mise en place et mise en service . . . . . . . . . . 15
Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Stockage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Pannes et solutions . . . . . . . . . . . . . . . . . . . . . 17
Mise au rebut . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Caractéristiques techniques . . . . . . . . . . . . . . 19
Réclamations . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Avant de commencer…
Utilisation conforme
Cet appareil est destiné à une utilisation semi-station-
naire pour le pompage d’eau propre dans la maison
et le jardin : pour l’arrosage et l’irrigation comme
pompe de puits, d’eau de pluie et d’eau à usage
industriel ou pour la vidange d’étangs de jardin et de
réservoirs d’eau.
La pompe n’est pas conçue pour fonctionner en
continu.
La pompe ne doit être utilisée que dans les limites
admissibles de sa capacité de rendement (Carac-
téristiques techniques – p. 19).
Il ne doit être utilisé ni pour l’alimentation en eau
potable ni pour le transport de denrées alimentaires.
Il est interdit de transporter des substances explo-
sives, combustibles, agressives ou présentant un
danger pour la santé, cela vaut également pour les
excréments.
L’objet n’est pas conçu pour une utilisation commer-
ciale. Les directives généralement reconnues en
matière de prévention des accidents et les consignes
de sécurité jointes doivent impérativement être res-
pectées.
Réalisez uniquement des activités qui sont décrites
dans ce mode d’emploi. Toute autre utilisation est
une utilisation non conforme et non autorisée. Le
fabricant décline toute responsabilité pour les dom-
mages en résultant.
Signification des symboles utilisés
Les mises en garde contre des dangers éventuels et
les consignes de sécurité sont distinctement identi-
fiables dans le mode d’emploi. Les symboles sui-
vants seront utilisés :
Pour votre sécurité
Consignes générales de sécurité
•Pour garantir une utilisation sûre de cet appareil,
l’utilisateur doit avoir lu et compris le présent
mode d’emploi avant la première mise en service
de l’appareil.
•Veuillez observer toutes les consignes de sécu-
rité ! La non-observation des consignes de sécu-
rité vous met en danger, vous et votre entourage.
•Conservez soigneusement le mode d’emploi et
les consignes de sécurité pour les consulter en
cas de besoin.
•Si vous vendez ou donner l’appareil à un tiers,
remettez-lui toujours le manuel d’utilisation cor-
respondant.
•L’appareil peut uniquement être utilisé lorsqu’il est
en parfait état. Si l’appareil ou une partie de
l’appareil est défectueux, il doit être remis en état
par le personnel spécialisé.
•Ne faites pas fonctionner l’appareil dans un local
à risque d’explosion, ni à proximité de liquides ou
gaz inflammables !
•Sécurisez toujours l’appareil à l’arrêt contre toute
remise en marche intempestive.
•N’utilisez aucun appareil dont le commutateur
marche-arrêt ne fonctionne pas correctement.
•Ne laissez pas les enfants s’approcher de l’appa-
reil ! Ne laissez pas l’appareil à proximité
d’enfants ou de personnes non autorisées à s’en
servir.
•Ne surchargez pas l’appareil. N’utilisez l’appareil
que pour les travaux pour lesquels il a été conçu.
•Soyez toujours prudent lors du maniement de
l’appareil et veillez à ne l’utiliser que lorsque votre
état vous le permet : travailler par fatigue, mala-
die, sous la consommation d’alcool, l’influence de
drogues et de médicaments sont des comporte-
ments irresponsables étant donné que vous ne
pouvez plus utiliser l’appareil avec sécurité.
•L’utilisation de cet appareil n’est pas prévu pardes
personnes (y compris des enfants) avec des apti-
tudes physiques, sensorielles ou mentales limi-
tées ou des déficits dans l’expérience et/ou les
connaissances, sauf si elles sont surveillées par
une personne responsable de leur sécurité ou si
elles ont reçues des instructions de ces per-
sonnes stipulant de quelle manière l’appareil doit
être utilisé.
•Assurez-vous que les enfants ne jouent pas avec
l’appareil.
•Respectez systématiquement les règles de sécu-
rité, d’hygiène et de travail en vigueur à l’échelle
nationale et internationale.
Sécurité électrique
•L’appareil ne doit être raccordé qu’à une prise
présentant une mise à la terre réglementaire.
DANGER ! Danger de mort ou risque de
blessure immédiat ! Situation dangereuse
directe qui a pour conséquence de graves
blessures ou la mort.
AVERTISSEMENT ! Danger de mort ou
risque de blessure probable ! Situation
dangereuse générale qui peut avoir pour
conséquence de graves blessures ou la
mort.
ATTENTION ! Éventuelle risque de bles-
sure ! Situation dangereuse qui peut avoir
des blessures pour conséquence.
AVIS ! Risque de dommages matériels !
Situation qui peut avoir des dommages
matériels pour conséquence.
Remarque : Informations qui aident à une
meilleure compréhension des opérations.

FR
15
•La protection doit être assurée par un disjoncteur
différentiel présentant un courant de fuite assigné
de 30 mA maximum.
•Avant de brancher l’appareil, il doit être garanti
que le branchement secteur correspond aux don-
nées de raccordement de l’appareil.
•L’appareil ne doit être utilisé que dans les limites
des seuils définis en matière de tension, de puis-
sance et de vitesse nominale (voir plaque signa-
létique).
•Ne pas toucher la fiche secteur avec les mains
mouillées ! Enlever la fiche secteur par la prise et
non pas en tirant sur le câble.
•Ne pliez pas, n’écrasez pas ou n’arrachez pas le
câble secteur ; protégez-le des arêtes tran-
chantes, de l’huile et de la chaleur.
•Ne soulevez pas l’appareil par son câble et n’utili-
sez pas ce dernier à d’autres fins que celles aux-
quelles il est destiné.
•Contrôlez la prise et le câble avant chaque utilisa-
tion.
•En cas d’endommagement du câble secteur,
débranchez immédiatement la fiche secteur.
N’utilisez jamais l’appareil si le câble secteur est
endommagé.
•Lorsque l’appareil n’est pas utilisé, il faut toujours
que la fiche secteur soit débranchée.
•Avant de brancher la fiche secteur, vérifiez que
l’appareil est hors tension.
•Avant de débrancher la fiche secteur, éteignez
toujours l’appareil.
•Lorsque vous transportez l’appareil, veillez à ce
qu’il soit hors tension.
•Si le câble de raccordement au secteur de cet
appareil est endommagé, il doit être remplacé
chez un fabricant, un service après-vente ou par
une personne avec des qualifications similaires
afin d’éviter tout danger.
Maintenance
•Avant la réalisation de tous travaux sur l’appareil,
débrancher la fiche secteur.
•Seules les interventions de maintenance et répa-
rations de dérangements décrites ici peuvent être
réalisées. Toutes les autres tâches doivent être
confiées à du personnel spécialisé.
•Utilisez uniquement des pièces de rechange
d’origine. Seules ces pièces de rechange sont
construites et appropriées pour l’appareil. Les
autres pièces de rechange annulent toute garan-
tie et peuvent en outre vous mettre en danger,
ainsi que votre environnement de travail.
Consignes propres à l’appareil
•Pompez uniquement de l’eau claire ! Ne jamais
pomper du sable ou d’autres substances abra-
sives.
•Le débit minimum par heure doit être de 80 l/h
(1,3 l/min).
•Ces appareils ne conviennent pas à la micro-irri-
gation car le débit d’eau est trop faible et le refroi-
dissement de l’appareil par le fluide pompé n’est
plus assuré.
•Respectez la hauteur d’aspiration maximale. Plus
la hauteur d’aspiration est élevée, plus le débit de
la pompe est faible.
•N’exposez pas l’appareil à la pluie. N’utilisez pas
l’appareil dans un environnement mouillé.
•N’utilisez pas l’appareil dans des pièces présen-
tant un danger d’explosion ni à proximité de
liquides inflammables ou de gaz !
•N’orientez pas le jet d’eau directement sur l’appa-
reil ou sur d’autres pièces électriques ! Danger de
mort par électrocution !
•Poser la rallonge de telle manière qu’elle ne
puisse pas entrer en contact avec le liquide à
transporter.
•Ne pas installer ni mettre l’appareil en marche
lorsque des personnes ou des animaux se
trouvent dans le liquide refoulé (par ex. piscine)
ou sont en contact avec celui-ci.
•Ne pas laisser l’appareil sans surveillance. En cas
d’absence prolongée, débrancher la fiche sec-
teur.
•Par principe, seul un électricien spécialisé est en
droit d’exécuter des réparations. En cas de répa-
rations exécutées de manière non conforme, du
liquide risque de pénètrer dans le système élec-
trique de l’appareil.
•Attention, les pièces mobiles peuvent également
se trouver derrière les ouvertures d’arrivée et de
sortie d’air.
•Les symboles apposés sur votre appareil ne
doivent être ni retirés ni recouverts. Si certaines
informations apposées sur l’appareil deviennent
illisibles, elles doivent être immédiatement rem-
placées.
Vue d’ensemble de l’appareil
P. 3, point 1
1. Bouchon de remplissage
2. Orifice d’aspiration
3. Bouchon de remplissage
4. Raccord de tuyau de refoulement
5. Poignée de transport
6. Commutateur marche-arrêt
Contenu de la livraison
•Pompe de jardin
•Garniture pour tuyau d’aspiration
•Manuel d’utilisation
Mise en place et mise en service
Installation
•L’appareil doit être installé sur une surface hori-
zontale, plane, offrant suffisamment de force por-
tante pour la totalité du poids de l’appareil conte-
nant de l’eau.
•Afin d’éviter des vibrations, l’appareil doit être ins-
tallé sur une surface élastique (par ex. un tapis de
caoutchouc).
•L’emplacement doit être bien ventilé et protégé
des intempéries.
Lisez et respectez le manuel d’utilisation
avant la mise en service de l’appareil.

FR
16
•En cas d’utilisation auprès de bassins de jardin et
piscines, l’appareil doit être installé de manière à
pallier des risques d’inondation et à éviter sa
chute dans l’eau. Il convient de tenir compte d’exi-
gences légales supplémentaires.
•Il faut s’assurer qu’il existe un écoulement au sol
ou une sécurité contre les fuites en cas d’utilisa-
tion à l’intérieur.
•Il faut vérifier que la conduite d’aspiration est bien
étanche avant la mise en service. Des bulles d’air
dans la conduite d’aspiration signifient qu’il y a
des fuites pouvant provoquer la défaillance de
l’appareil !
Raccorder la conduite d’aspiration
•Tous les raccords vissés doivent être étanchéifiés
avec un ruban d’étanchéité (bande de téflon) ; les
fuites provoquent une aspiration d’air et dimi-
nuent ou empêchent l’aspiration de l’eau.
•Pour le filetage de tubes métalliques, utiliser une
bande de téflon ; les filetages en plastique doivent
être étanchéifiés avec un ruban d’étanchéité.
•Toutes les pièces de la conduite d’aspiration
doivent être montées comme il se doit.
•Le tuyau d’aspiration doit avoir un diamètre inté-
rieur d’au moins 25 mm. Il doit résister à toute
pliure et à la dépression engendrée par le pom-
page.
•La conduite d’aspiration doit être aussi courte que
possible, étant donné qu’une augmentation de la
longueur de la conduite engendre une diminution
de la puissance de transport.
•La conduite d’aspiration doit monter en continu
vers la pompe afin d’éviter des bouchons d’air.
•L'extrémité de la conduite d'aspiration doit être
placée au moins 30 cm au-dessus du niveau du
sol pour éviter que du sable et des pierres ne
soient aspirés.
•Il faut garantir une alimentation suffisante en eau ;
l’extrémité de la conduite d’aspiration doit tou-
jours se trouver dans l’eau.
Raccorder une conduite de refoulement
•Tous les raccords vissés doivent être étanchéifiés
avec un ruban d’étanchéité (bande de téflon) ; les
fuites provoquent une aspiration d’air et dimi-
nuent ou empêchent l’aspiration de l’eau.
•Pour le filetage de tubes métalliques, utiliser une
bande de téflon ; les filetages en plastique doivent
être étanchéifiés avec un ruban d’étanchéité.
•Toutes les pièces de la conduite de refoulement
doivent être résistantes à la pression.
•Toutes les pièces de la conduite de refoulement
doivent être montées comme il se doit.
Raccordement électrique
L’appareil ne peut être exploité que selon les préa-
lables suivants :
•le raccordement ne peut s’effectuer que sur des
prises à contact de protection, installées comme il
se doit, mises à la terre et contrôlées.
•La tension électrique et la protection électrique
doivent correspondre aux caractéristiques tech-
niques.
•Lors d’une exploitation en piscine, bassin de jar-
din ou à des endroits similaires, l’appareil, par le
biais d’un dispositif de protection contre les cou-
rants de court-circuit doit être alimenté par un
courant de fuite ne dépassant pas les 30 mA.
•En cas d’utilisation en plein air, il convient de pro-
téger les raccordements électriques d’éclabous-
sures d’eau ; ils ne doivent pas se trouver dans
l’eau.
•Les rallonges doivent posséder suffisamment de
section de conducteur ; les tambours de câbles
doivent être déroulés dans leur intégralité.
AVIS ! Risque de dommages matériels !
La conduite d’aspiration doit être montée de
telle manière qu’elle n’exerce aucune force
mécanique ou tension sur la pompe.
Dans le cas de liquide refoulé encrassé, il
faut utiliser un filtre aspirateur d’air pour pro-
téger la pompe de sable et d’encrassement.
Remarque : pour que l’eau ne s’écoule pas
de la pompe en état d’arrêt, il recommandé
de recourir à une soupape de retenue.
Remarque : Utilisez un pré-filtre pour filtrer
les impuretés (par exemple le sable, l’argile,
etc.).
AVIS ! Risque de dommages matériels !
La conduite de refoulement doit être montée
de telle manière qu’elle n’exerce aucune
force mécanique ou tension sur la pompe.
DANGER ! Risque de blessure ! Des
pièces non résistantes à la pression et un
montage non conforme peuvent entraîner
une crevaison de la conduite de refoulement
lors du service. Danger de blessure dû à des
jaillissements de liquide !
Remarque : l’appareil ne peut être utilisé
que pour l’alimentation en eau industrielle,
par ex. pour les toilettes, la machine à laver,
etc.
Il ne doit pas être utilisé pour une alimenta-
tion en eau potable.
DANGER ! Danger de mort par électrocu-
tion ! N’utilisez pas l’appareil dans un envi-
ronnement mouillé !

FR
17
Utilisation
Remplir et aspirer
1. Dévisser la vis de remplissage en eau ainsi que la
garniture d’étanchéité.
2. Remplir d’eau dans son intégralité.
3. Revisser la vis de remplissage en eau ainsi que la
garniture d’étanchéité.
4. Pour réduire le délai d’aspiration, remplir égale-
ment la conduite d’aspiration (nécessite la pré-
sence d’un clapet de pied).
5. Ouvrir la conduite de refoulement (ouvrir le robi-
net et/ou le gicleur) pour que l’air puisse s’échap-
per lors de l’aspiration.
6. Allumer l’appareil.
7. Si de l’eau s’écoule uniformément, éteindre
l’appareil et débrancher la fiche secteur.
Fonctionnement
Il faut raccorder pompe et conduite d’aspiration et les
remplir.
1. Brancher la prise secteur.
2. Allumer la pompe au niveau du commutateur
marche-arrêt.
3. Ouvrir la conduite de refoulement (ouvrir le robi-
net ou le gicleur).
4. Vérifier que l’eau s’écoule.
Si le moteur ne se met pas en marche, si la pompe
n’établit pas de pression ou si d’autres dysfonction-
nements similaires apparaissent, éteignez alors
l’appareil et tentez d’éliminer la panne (Pannes et
solutions – p. 17).
Maintenance
Stockage
En cas de gel, démonter appareil et accessoires, les
nettoyer et les stocker à l’abri du gel.
Démonter et stocker
1. Eteindre l’appareil, débrancher la fiche secteur.
2. Ouvrir la conduite de refoulement (ouvrir le robi-
net ou le gicleur), laisser s’écouler l’intégralité de
l’eau.
3. Vider l’intégralité de la pompe, tourner pour cela
le bouchon fileté de décharge d’eau (1) sur le côté
inférieur de la pompe.
4. Démonter les conduites d’aspiration et de refoule-
ment de l’appareil.
5. Stocker l’appareil dans une pièce exempte de gel
(min. 5 °C).
Pannes et solutions
Lorsqu’un élément ne fonctionne pas…
Il s’agit souvent de petits défauts qui conduisent à
une défectuosité. Vous pouvez souvent éliminer le
problème par vous-même. Veuillez tout d’abord
consulter le tableau suivant avant de vous adresser à
votre revendeur. Vous économisez ainsi un dérange-
ment et éventuellement aussi des coûts.
AVIS ! Risque de dommages matériels !
Pour tout nouveau raccordement, en cas de
perte d’eau ou d’aspiration d’air, la pompe
doit être remplie d’eau. Une utilisation pro-
longée sans remplissage d’eau (un fonction-
nement à sec sans surveillance) détériore la
pompe !
Remarque : Nous recommandons de mon-
ter une soupape de retenue entre la pompe
et la conduite d’aspiration pour que la
colonne d’eau demeure dans la conduite
d’aspiration.
Afin d’obtenir un meilleur comportement
d’aspiration, nous recommandons d’utiliser
un filtre aspirateur d’air.
Accessoires – p. 19
AVIS ! Risque de dommages matériels !
La pompe ne doit pas fonctionner à sec. Il
doit toujours y avoir suffisamment de liquide
refoulé (eau).
AVIS ! Risque de dommages matériels !
En cas de fermeture de la conduite de refou-
lement, ne pas laisser la pompe en service
pour plus de 3 min. Un fonctionnement pro-
longé peut entraîner surchauffe et dom-
mage.
DANGER ! Danger de mort par électrocu-
tion ! Avant d’effectuer un travail sur l’appa-
reil, il convient de débrancher la fiche sec-
teur.
DANGER ! Risque de blessure ! Avant
tout travail, s’assurer que l’appareil et les
accessoires raccordés ne sont soumis à
aucune tension.
AVIS ! Risque de dommages pour la
pompe ! A chaque démontage des élé-
ments, les joints doivent être échangés.
AVIS ! Risque de dommages matériels !
Le gel détériore appareil et accessoires,
étant donné qu’ils comportent toujours de
l’eau !
DANGER ! Risque de blessure ! Des
réparations non conformes peuvent
conduire à un fonctionnement non sécurisé
de votre appareil. Vous mettez votre envi-
ronnement en péril et vous exposez vous-
même au danger.
Dysfonctionnement/Dérange-
ment Cause Mesure corrective
La pompe ne fonctionne pas. Pas d’alimentation électrique ? Contrôler le câble, la fiche, la prise
et le fusible.

FR
18
Si vous n’êtes pas en mesure d’éliminer la panne par
vous-même, veuillez vous adresser directement à
votre revendeur. Notez que la réalisation de répara-
tions non conformes entraîne l’annulation de la
garantie et vous entraîne éventuellement des coûts
supplémentaires.
Mise au rebut
Mise au rebut de l’appareil
Le symbole de la poubelle barrée signifie :
Les batteries et les accus, les appareils élec-
triques et électroniques ne doivent pas être
jetées avec les ordures ménagères car ils
pourraient contenir des substances nocives
pour l’environnement et la santé.
Les consommateurs sont tenus d’éliminer appareils
électriques usagés, les batteries et accus usagés
d’appareils électriques séparément en les remettant
à un point de collecte officiel afin de garantir un trai-
tement adéquat. Pour de plus amples informations
sur le retour, adressez-vous auprès de votre reven-
deur. La reprise est gratuite.
Les batteries et les accus qui ne sont pas
intégrés dans les appareils électriques usa-
gés doivent être retirés et éliminés séparé-
ment avant l’élimination. Les batteries au
lithium et les pack accus de tous les systèmes
doivent être remis aux points de collecte uniquement
en état déchargé. Les batteries doivent toujours être
protégées contre les courts-circuits en collant les
pôles.
Chaque utilisateur final est responsable pour la sup-
pression des données personnelles qui se trouvent
sur les appareils usagés à éliminer.
Le moteur surchauffe car la tempé-
rature du liquide est trop élevée ? Eliminez la cause de la surchauffe.
(température max. du liquide Ca-
ractéristiques techniques – p. 19)
Le moteur surchauffe parce que les
fentes d’aération sont bouchées ?
L’interrupteur de protection contre
les courants de courts-circuits
(disjoncteur différentiel) a déclen-
ché ?
Remettre le disjoncteur différentiel ?
S’il se déclenche à nouveau,
contacter un électricien.
Le moteur est défectueux ? Contactez votre revendeur.
La capacité de refoulement est trop
faible.
Pression trop faible.
Il manque de l’eau ? S’assurer que la réserve d’eau est
suffisante.
La conduite d’aspiration n’est pas
étanche ? Etancher la conduite d’aspiration, serrer les raccords à vis.
La hauteur d’aspiration est trop im-
portante ? Observer la hauteur d’aspiration maximale (Caractéristiques tech-
niques – p. 19).
La hauteur d’aspiration doit être dé-
duite de la hauteur de refoulement.
Le filtre est obstrué ou encrassé ? Nettoyer le filtre, l’échanger éven-
tuellement.
Le clapet anti-retour est bloqué ? Nettoyer le clapet, l’échanger éven-
tuellement.
Il y a une fuite d’eau entre le moteur
et la pompe, la garniture d’étanchéi-
té de l’arbre n’est pas étanche ?
Contactez votre revendeur.
La pompe est encrassée ou défec-
tueuse ? Nettoyez la pompe à l’eau claire et éliminez la cause de l’encrasse-
ment.
Il y a de l’air dans la pompe ou dans
la conduite d’aspiration ? Remplir le carter de pompe d’eau.
Si la conduite d’aspiration a un cla-
pet anti-retour, la remplir d’eau.
Les conditions d’aspiration dans le
puits se sont modifiées (le puits
est ensablé par ex.) ?
Vérifier le puits et la qualité de l’eau.
La conduite d’aspiration s’est fixée
au fond comme une ventouse ? Raccourcir la conduite d’aspiration ou la fixer.
Insérer une crépine avec clapet anti-
retour.
Dysfonctionnement/Dérange-
ment Cause Mesure corrective

FR
19
Mise au rebut de l’emballage
L’emballage se compose de carton et de
matières plastiques marquées en consé-
quence qui peuvent être recyclés.
– Eliminez ces matériaux en les condui-
sant au recyclage.
Caractéristiques techniques
Accessoires
Les accessoires sont disponibles auprès de votre
revendeur.
Numéro d’article 357807
Modèle GP 3700/E Set
Tension nominale 230 V~, 50 Hz
Puissance nominale 800 W
Type de protection IPX4
Courbe caractéristique P. 3, point 2
Hauteur de refoulement maxi 40 m
Hauteur d’aspiration maxi 7 m
Débit de refoulement maxi 3,7 m³/h
Température de liquide maxi 35 °C
Diamètre de la conduite de re-
foulement 25 mm (1")
Diamètre de la conduite d’aspi-
ration 25 mm (1")

GB
20
Original instructionsGarden pump
Table of contents
Before you begin… . . . . . . . . . . . . . . . . . . . . . . 20
For your safety . . . . . . . . . . . . . . . . . . . . . . . . . 20
Your device at a glance . . . . . . . . . . . . . . . . . . 21
Installation and commissioning . . . . . . . . . . . 21
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Faults and remedial measures . . . . . . . . . . . . 23
Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Claims for defects . . . . . . . . . . . . . . . . . . . . . . 90
Before you begin…
Intended use
This device is designed for semi-stationary use to
convey clean water in the house and garden: for irri-
gation and watering, as well water, rain water and
process water pump or for pumping out garden ponds
and water containers.
The pump is not designed for continuous operation.
The device may only be used within the allowed per-
formance restrictions (Technical data – p. 24).
It may not be used to provide drinking water or to con-
vey food items.
Explosive, combustible, or aggressive materials or
substances which are hazardous to health and fecal
matter may not be conveyed.
This product is not intended for commercial use. Gen-
erally acknowledged accident prevention regulations
and enclosed safety instructions must be observed.
Only perform work described in these instructions for
use. Any other use is improper. The manufacturer will
not assume responsibility for damage resulting from
such use.
What are the meanings of the symbols used?
Danger notices and information are clearly marked
throughout these instructions for use. The following
symbols are used:
For your safety
General safety instructions
•To operate this device safely, the user must have
read and understood these instructions for use
before using the device for the first time.
•Observe all safety instructions! Failure to do so
may cause harm to you and others.
•Retain all instructions for use, and safety instruc-
tions for future reference.
•If you sell or pass the device on, you must also
hand over these operating instructions.
•The device must only be used when it functions
properly. If the device or part of the device is
defective, have it repaired by a specialist.
•Never use the device in a room where there is a
danger of explosion or in the vicinity of flammable
liquids or gases.
•Always ensure that a device which has been
switched off cannot be restarted unintentionally.
•Do not use devices with an on/off switch that does
not function correctly.
•Keep children away from the device! Keep the
device out of the way of children and other unau-
thorised persons.
•Do not overload the device. Do not use the device
for purposes for which it is not intended.
•Exercise caution and only work when in good con-
dition: If you are tired, ill, if you have ingested
alcohol, medication or illegal drugs, do not use the
device, as you are not in a condition to use it
safely.
•This product is not intended to be used by per-
sons (including children) or who are limited in their
physical, sensory or mental capacities or who lack
experience and/or knowledge of the product
unless they are supervised, or have been
instructed on how to use the product, by a person
responsible for their safety.
•Ensure that children are not able to play with the
device.
•Always comply with all applicable domestic and
international safety, health, and working regula-
tions.
Electrical safety
•The device may only be connected to a socket
that is correctly installed and grounded.
•The fuse must be a residual current circuit-
breaker with a measured residual current of no
more than 30 mA.
•Make sure that the power supply corresponds
with the connection specifications of the device
before it is connected.
•The device may only be used within the specified
limitations for voltage and power (see type plate).
•Do not touch the mains plug with wet hands!
Always pull out the mains plug at the plug and not
by the cable.
•Do not bend, crush, pull or drive over the power
cable, protect from sharp edges, oil and heat.
•Do not lift the device using the cable or use the
cable for purposes other than intended.
•Check the plug and cable before each use.
•If the power cable is damaged immediately dis-
connect the plug. Never use the device if the
power cable is damaged.
•If the device is not in use make sure the plug is
pulled out.
•Make sure that the device is switched off before
plugging in the mains cable.
DANGER! Direct danger to life and risk of
injury! Directly dangerous situation that
may lead to death or severe injuries.
WARNING! Probable danger to life and
risk of injury! Generally dangerous situa-
tion that may lead to death or severe injuries.
CAUTION! Possible risk of injury! Dan-
gerous situation that may lead to injuries.
NOTICE! Risk of damage to the device!
Situation that may lead to property damage.
Note: Information to help you reach a better
understanding of the processes involved.
