Everflo EF 1200 Installation instructions

IT • ATTENZIONE. Leggere le istruzioni prima dell'uso e dell'assemblaggio .
EN • WARNING. Read the instructions before using and assembling.
FR • ATTENTION. Lire les instructions avant d’utiliser et d’assembler l’appareil
IT • MotopoMpe eVeRFLo
IstRuzIonI peR L’asseMbLaggIo - uso eManutenzIone
EN • eVeRFLo MotoR puMps
asseMbLy, opeRatIon and MaIntenance InstRuctIons
FR • MotopoMpes eVeRFLo
InstRuctIons pouR L’asseMbLage - utILIsatIon et entRetIen
EF 1200
EF 3000-4000-5500
EF 2200
EF 7000
FR
IT
EN

• Istruzioni per l’assemblaggio - Uso e Manutenzione
• Assembly, operation and maintenance instructions
• Instructions pour l’assemblage - utilisation et entretien
FR
IT
EN
IT
9
EN 22
FR
35
INDEX

1
1
4
3
2
1
2
EF 1200

3
2
1
4
2
3
1
2
4
3
EF 2200
EF 3000 - EF 4000 - EF 5500

4
5
5
6
+
-
1
4
2
3
EF 7000

6
7
d
a
e
f
c
b

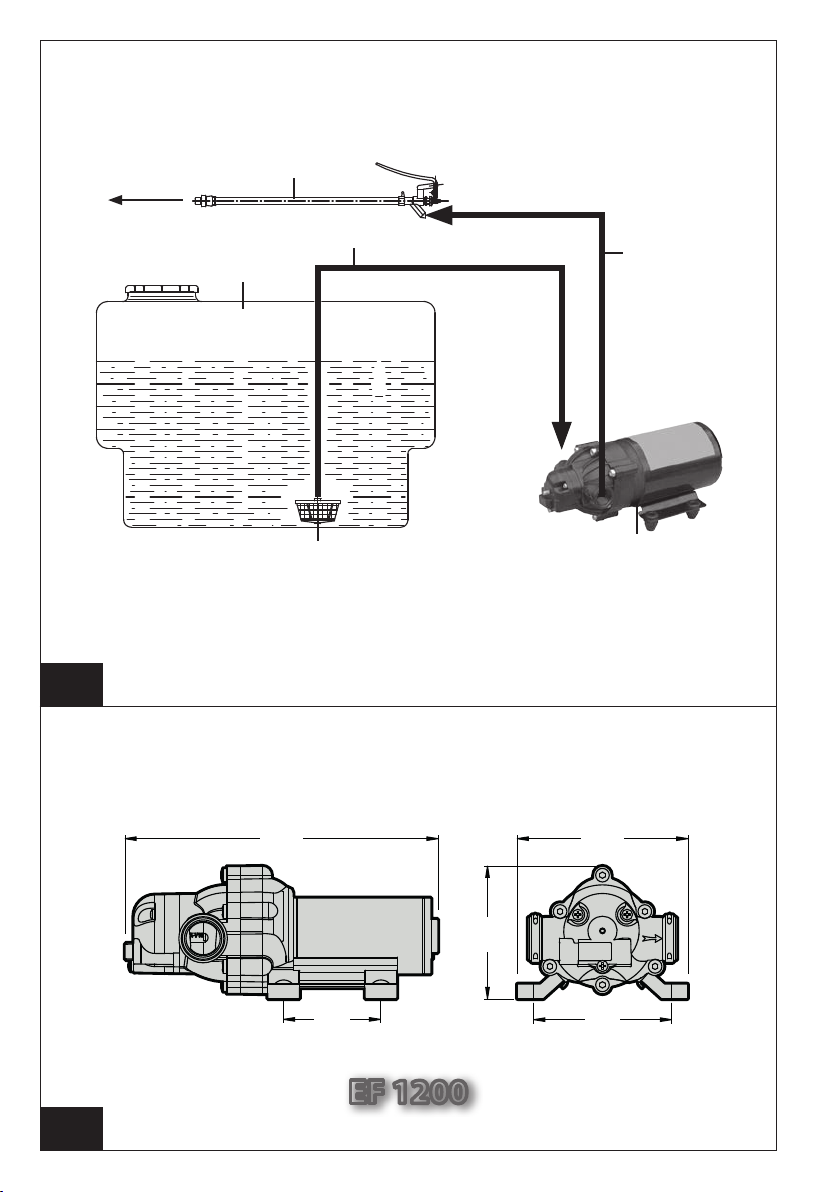

EF 1200
100.3
[3.95]
80.8
[3.18]
78.1
[3.08]
184
[7.24]
57.2
[2.25]

8
EF 7000
EF 3000 - EF 4000 - EF 5500
EF 2200
[9.19]
234
[2.50]
64
[5.34]
136
[5.28]
134
[4.25]
108

9
IT
ISTRUZIONI ORIGINALI
PREMESSA
Il presente manuale è costituito da due parti distinte.
La prima è destinata sia all’utilizzatore nale, sia al Tecnico Specializzato e contiene le indicazioni relative
all’uso ed alla manutenzione della motopompa; la seconda è di esclusiva competenza del Tecnico
Specializzato e fornisce le indicazioni per una corretta incorporazione della motopompa nella macchina
nale.
Per Tecnico Specializzato si intende:
• il Fabbricante della macchina che incorpora la motopompa (ad esempio carriola da giardinaggio per
trattamenti tosanitari);
• una persona, generalmente del centro di assistenza, appositamente addestrata ed autorizzata ad
eettuare sulla motopompa e sulla macchina che incorpora la motopompa interventi di manutenzione
straordinaria e riparazioni. Si rammenta che gli interventi sulle parti elettriche debbono essere eettuati
da un Tecnico Specializzato che sia anche un Elettricista Qualicato, vale a dire una persona pro-
fessionalmente abilitata ed addestrata alla verica, installazione e riparazione di apparati elettrici, a
“regola d’arte”ed in accordo con le normative vigenti nel paese in cui la motopompa e la macchina che
incorpora la motopompa sono installate.
PARTE PRIMA
INFORMAZIONI GENERALI
Si raccomanda la lettura attenta di questo manuale e del manuale della macchina che incorpora la
motopompa: attenersi scrupolosamente a quanto in essi contenuto.
Particolare attenzione deve essere riservata alla lettura delle parti di testo contrassegnate dal simbolo:
ATTENZIONE
in quanto contengono importanti istruzioni di sicurezza per l’uso della motopompa.
Il Fabbricante non è da considerarsi responsabile dei danni derivanti da:
• inosservanza di quanto contenuto nel presente manuale e nel manuale della macchina che incorpora
la motopompa;
• utilizzi della motopompa dierenti da quelli esposti nel paragrafo
“destInazIone d’uso” ;
• utilizzi in contrasto alle normative vigenti in materia di sicurezza e prevenzione degli infortuni sul lavoro;
• manomissione dei dispositivi di sicurezza e di limitazione della massima pressione di esercizio;
• assemblaggio ed installazione non corretti;
• carenze nella manutenzione prevista;
• modiche od interventi non autorizzati dal Fabbricante;
• uso di pezzi di ricambio non originali o non adeguati al modello di motopompa;
• riparazioni non eettuate da un Tecnico Specializzato.
UTILIZZO E CONSERVAZIONE DEL MANUALE
ATTENZIONE
• Questo manuale è da abbinare a quello della macchina che incorpora la motopompa: leggere con
attenzione tutti i manuali.
IT

10
Il manuale è da considerare parte integrante della motopompa e deve essere conservato, per futuri
riferimenti, in un luogo protetto, che ne permetta la pronta consultazione in caso di necessità.
Sul manuale sono riportate importanti avvertenze per la sicurezza dell’operatore e di chi lo circonda,
nonchè per il rispetto dell’ambiente.
In caso di deterioramento o smarrimento dovrà esserne richiesta una nuova copia al Fabbricante o ad un
Tecnico Specializzato.
Nel caso di passaggio della macchina che incorpora la motopompa ad un altro utilizzatore, si prega di
accludere anche questo manuale.
Il Fabbricante si riserva il diritto di apportare, senza preavviso, tutte le modifiche necessarie per
l’aggiornamento e la correzione di questa pubblicazione.
SIMBOLOGIA
Il simbolo:
ATTENZIONE
che contraddistingue certe parti di testo, indica la forte possibilità di danni alla persona se non vengono
seguite le relative prescrizioni ed indicazioni.
Il simbolo:
AVVERTENZA
che contraddistingue certe parti di testo, indica la possibilità di danneggiare la motopompa, se non vengono
seguite le relative istruzioni.
CARATTERISTICHE E DATI TECNICI
La motopompa è costituita da una pompa a membrane, integrata ad un motore elettrico a magneti
permanenti, funzionante a corrente continua a 12V oppure a 24V.
Le pompe sono autoadescanti e non richiedono l’utilizzo di lubricanti (funzionamento a secco).
EF 1200 EF 2200 EF 3000 EF 4000
COLLEGAMENTO ELETTRICO
Rete di alimentazione
12 V
Massima potenza assorbita (W) 37 94 120 152
Massimo assorbimento (A) 3,1 7,8 10 12,7
Fusibile di protezione (A) 510 15
COLLEGAMENTO IDRAULICO
Massima temperatura acqua di alimentazione (°C - °F)
60 - 140
Minima temperatura acqua di alimentazione (°C - °F) 5 - 41
Minima portata acqua di alimentazione(l/min - USgpm) 4,9 - 1,3 11 - 2,9 18,5 - 4,9 23,5 - 6,2
Massima pressione acqua di alimentazione (bar - psi) 1,0 - 15
Massima profondità di adescamento (m - ft) 2,5 - 8,0
PRESTAZIONI
Portata massima (l/min - USgpm)
3,8 - 1,0 8,3 - 2,2 11,4 - 3,0 15,1 - 4,0
Portata alla pressione massima (l/min - USgpm) 2,9 - 0,8 5,1 - 1,4 7,0 - 1,9 10,5 - 2,8
Pressione massima (bar - psi) 2,7 - 40 4,8 - 70 4,1 - 59
Livello massimo di pressione sonora - Incertezza (dB(A)) 73 - 0,8
MASSA (kg - lb) 0,9 - 2,0 2,2 - 4,8 2,5 - 5,6
(continua a pagina seguente)

11
EF 5500
12V
EF 5500
24V
EF 7000
12V
EF 7000
24V
COLLEGAMENTO ELETTRICO
Rete di alimentazione
12 V 24 V 12 V 24 V
Massima potenza assorbita (W) 202 180 240 228
Massimo assorbimento (A) 16,8 7,5 20 9,5
Fusibile di protezione (A) 20 15 25 15
COLLEGAMENTO IDRAULICO
Massima temperatura acqua di alimentazione (°C - °F)
60 - 140
Minima temperatura acqua di alimentazione (°C - °F) 5 - 41
Minima portata acqua di alimentazione(l/min - USgpm) 28,4 - 7,5 37,1 - 9,8
Massima pressione acqua di alimentazione (bar - psi) 1,0 - 15
Massima profondità di adescamento (m - ft) 2,5 - 8,0 3,0 - 9,0
PRESTAZIONI
Portata massima (l/min - USgpm)
20,8 - 5,5 26,5 - 7,0
Portata alla pressione massima (l/min - USgpm) 15,2 - 4,0 19,7 - 5,2
Pressione massima (bar - psi) 4,1 - 59
Livello massimo di pressione sonora - Incertezza (dB(A)) 73 - 0,8
MASSA (kg - lb) 2,5 - 5,6 4,3 - 9,5

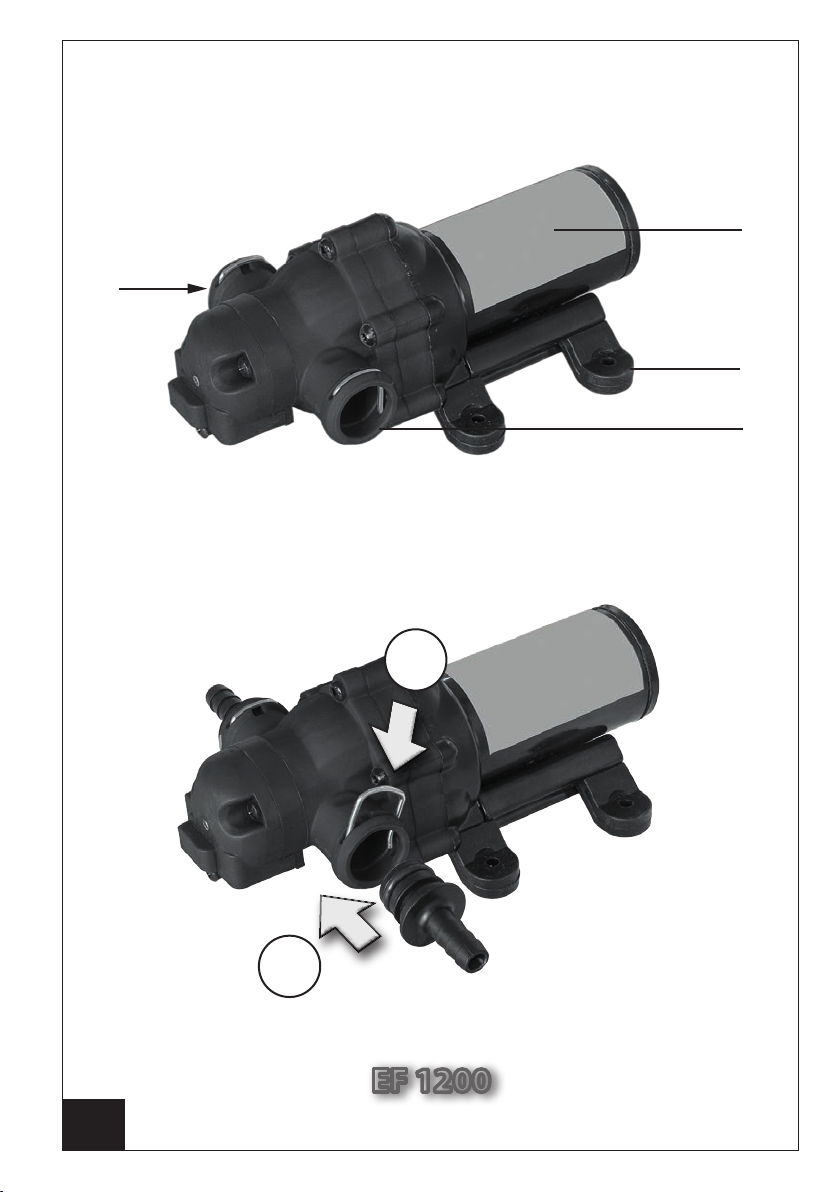

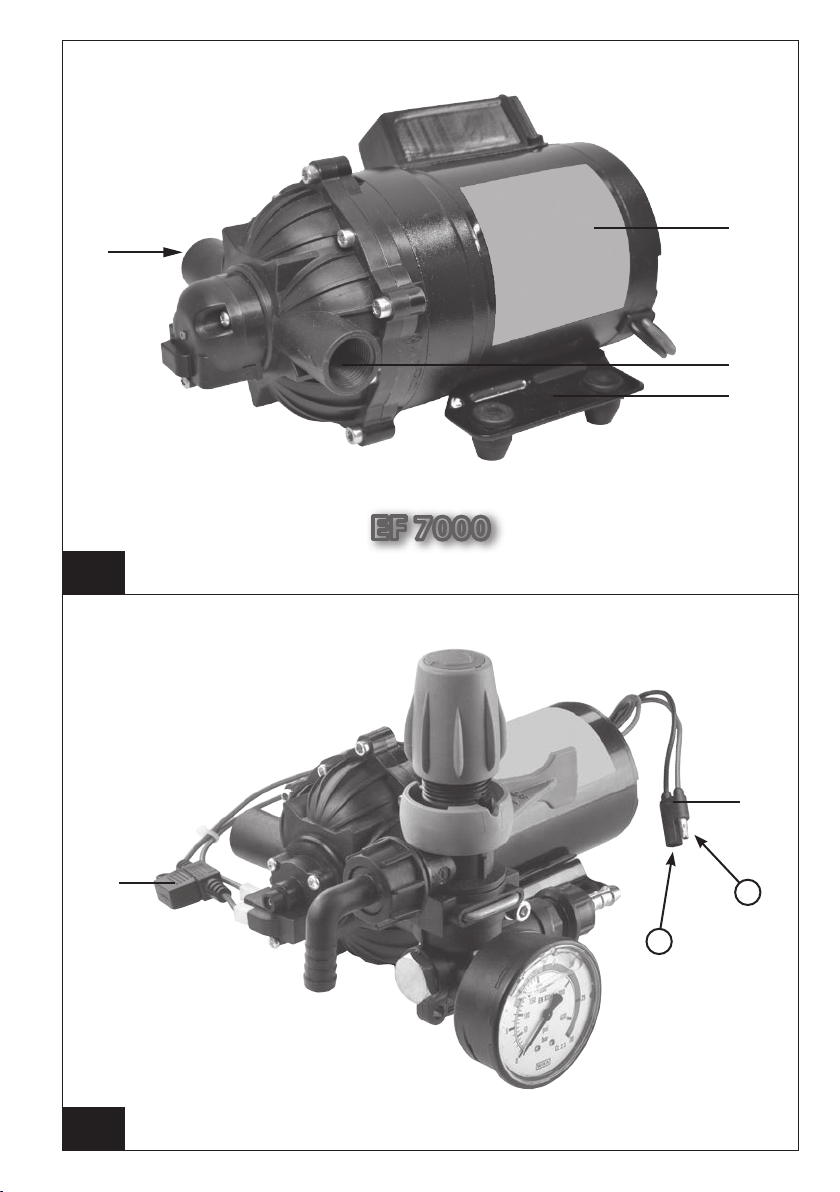

IDENTIFICAZIONE DEI COMPONENTI
Si faccia riferimento alle Fig. da 1 a 5 collocate all’inizio del manuale.
1. Aspirazione
2. Mandata
3. Piedi
4. Targhetta di identicazione
5. Coperchio portafusibile
6. Connettore di alimentazione
TARGHETTA DI IDENTIFICAZIONE MOTOPOMPA
ATTENZIONE
• Se durantel’uso la targhettadi identicazionedovessedeteriorarsi,rivolgersial Fabbricanteoadun Tecnico
Specializzato per il suo ripristino.
La targhetta di identicazione (4) riporta il modello di motopompa, il numero di serie, l’anno di fabbricazione
e le principali caratteristiche elettriche e meccaniche (massima portata, massima pressione, tensione di
alimentazione, assorbimento, ecc.). E’localizzata sul corpo della motopompa.
DISPOSITIVI DI SICUREZZA
a) Pressostato.
È un dispositivo, opportunamente tarato dal Fabbricante, che permette di limitare la massima pressione
di lavoro, impedendo l’insorgere di pressioni pericolose, quando si chiude la mandata o quando si cerca
di impostare valori di pressione al di sopra di quelli massimi consentiti.
Caratteristiche e dati sono indicativi.
Il Fabbricante si riserva il diritto di apportare alla macchina tutte le modiche ritenute opportune.
IT

12
ATTENZIONE
• Ilpressostatoviene taratodal Fabbricantedella motopompa.Non intervenire mai su di esso per alterarne
la taratura.
b) Fusibile di protezione.
È un dispositivo che arresta il funzionamento della motopompa in caso di eccessivo assorbimento di
corrente elettrica.
In caso di intervento, occorre procedere come segue, attenendosi alle indicazioni riportate nel manuale
della macchina che incorpora la motopompa:
• arrestare la macchina e scollegare l’alimentazione elettrica;
• scaricare la eventuale pressione residua del circuito di alta pressione;
• sostituire il fusibile con altro adeguato (si faccia anche riferimento al paragrafo
“caRatteRIstIche edatI
tecnIcI”;
• vericare che siano rispettate le prescrizioni contenute nel paragrafo “VeRIFIche ed aLLaccIaMento
aLL’aLIMentazIone eLettRIca” ;
• ricollegare l’alimentazione elettrica e ripetere la procedura di avviamento.
ATTENZIONE
• In caso di ripetuto intervento, non utilizzare assolutamente la motopompa (e quindi la macchina che la
incorpora) senza averla prima fatta vericare da un Tecnico Specializzato.
DESTINAZIONE D’USO
ATTENZIONE
• La motopompa non deve essere fatta funzionare in modo indipendente, ma è esclusivamente
destinata ad essere incorporata in una macchina.
• La motopompa è esclusivamente destinata ad essere incorporata in macchine adibite ai seguenti usi:
- trattamenti di irrorazione e protezione delle colture in agricoltura e giardinaggio;
- pompaggio di detergenti e colori in soluzione acquosa;
- pompaggio di acqua non per uso alimentare;
- travaso di liquidi non viscosi.
• La motopompa non è destinata all’incorporazione in macchine adibite al pompaggio di:
- soluzioni di prodotti chimici di cui non si ha la certezza della compatibilità con i materiali costituenti la
motopompa stessa (polipropilene, Viton®, acciaio inox, Santoprene™);
- combustibili di ogni genere e tipo;
- liquidi inammabili o gas liquefatti;
- liquidi ad uso alimentare;
- solventi e diluenti di ogni genere e tipo;
- vernici di ogni genere e tipo;
- liquidi contenenti granuli o parti solide in sospensione.
• Lamotopompanondeveessereincorporatainmacchinedestinatealavare:persone,animali,apparecchiature
elettriche sotto tensione, oggetti delicati, la motopompa stessa o la macchina in cui è incorporata.
• La motopompa non è idonea ad essere incorporata in macchine destinate ad operare in ambienti che
presentano condizioni particolari come, ad esempio, atmosfere corrosive od esplosive.
• Per l’incorporazione in macchine destinate ad operare a bordo di veicoli, navi od aerei, rivolgersi al Servizio
di Assistenza Tecnica del Fabbricante, in quanto possono essere necessarie prescrizioni aggiuntive.
Ogni altro uso è da ritenersi improprio.
Il Fabbricante non può essere considerato responsabile per eventuali danni derivanti da usi impropri
od erronei.

13
ATTIVITA’ PRELIMINARI
ATTENZIONE
• La motopompa non può essere messa in servizio se la macchina in cui essa è incorporata non è
conforme ai requisiti di sicurezza stabiliti dalle Direttive europee. Tale fatto è garantito dalla presenza
della marcatura e dalla dichiarazione di conformità del Fabbricante della macchina che incorpora
la motopompa.
• Attenersi anche alle prescrizioni contenute nel manuale di uso e manutenzione della macchina che
incorpora la motopompa.
• Vericare chetutte le mandatesiano chiuse o collegate adutilizzi in posizionedi chiuso (ad esempiorubinetto
in posizione “OFF”).
• Vericare il serraggio delle fascette che collegano le tubazioni ai rispettivi raccordi.
• Accertarsi che le parti in movimento della motopompa siano adeguatamente protette e che non siano
accessibili a personale non addetto all’uso.
• Non utilizzare la motopompa (e quindi la macchina che la incorpora) nel caso in cui:
- l’eventuale cavo di alimentazione od altre parti importanti come i tubi ad alta pressione ed i dispositivi di
sicurezza siano danneggiati;
- abbia subito forti urti;
- vi siano evidenti perdite di liquido pompato.
In tali casi fare controllare la motopompa e la macchina che la incorpora da un Tecnico Specializzato.
• Far eettuare ad un Tecnico Specializzato i controlli previsti dalla manutenzione straordinaria.
• Indossare indumenti e dispositivi di protezione individuale che garantiscano una adeguata protezione da
eventuali getti ad alta pressione e dai prodotti chimici impiegati.
Eseguire le attività preliminari riportate sul manuale della macchina che incorpora la motopompa.
AVVERTENZA
• Nel caso di utilizzo a temperature molto basse, accertarsi che non vi sia ghiaccio all’interno della
motopompa e delle tubazioni.
VERIFICHE ED ALLACCIAMENTO ALL’ALIMENTAZIONE ELETTRICA
ATTENZIONE
• Attenersianchealle prescrizioni contenutenel manualedellamacchina cheincorpora lamotopompa.
• In caso di alimentazione della motopompa con una batteria prestare attenzione al fatto che essa contiene
liquidi pericolosi, può emettere gas esplosivi e può provocare scosse elettriche, quindi:
- usare sempre occhiali protettivi;
- non fumare od avvicinare alla batteria sorgenti di calore;
- non toccare entrambi i terminali della batteria con le mani o con attrezzi metallici;
- lavare subito in caso di contatto con i uidi fuoriusciti dalla batteria;
- usare sempre occhiali protettivi.
• Far sostituire l’eventuale batteria solamente da un Tecnico Specializzato.
AVVERTENZE SUI PRODOTTI CHIMICI POMPATI
ATTENZIONE
• Attenersianchealle prescrizioni contenutenel manualedellamacchina cheincorpora lamotopompa.
• Conservare iprodotti chimici in unlocale ventilato, con porta provvista di serratura. I prodottidebbono essere
inaccessibili ai bambini ed ai non addetti ai lavori. Disporre all’esterno del locale gli appositi cartelli di avviso
di pericolo.
• Leggereattentamente le prescrizionied avvertenzedi sicurezza riportate sulle confezionidei prodotti chimici,
onde provvedere alle opportune azioni per non generare pericoli verso sè stessi e l’ambiente. In particolare
non superare le concentrazioni massime raccomandate, preparare solo la quantità di prodotto necessaria
IT

14
ed evitare spandimenti sul suolo e nelle acque.
• In caso di contatto con gli occhi lavare immediatamente con acqua, in caso di ingestione non indurre il
vomito: rivolgersi poi subito ad un medico, portando con sè la confezione di detergente. Evitare di inalare i
gas che si sviluppano.
• Indossare sempre adeguati indumenti di protezione e tenere lontani bambini, personale non addetto ai
lavori e comunque personale non adeguatamente protetto. Non bere, non mangiare e non fumare.
• Al termine delle varie operazioni, lavarsi con cura mani e viso.
• Lavare con cura tutti gli indumenti che siano entrati in contatto con i prodotti chimici. Qualsiasi elemento
eventualmente contaminato deve essere immediatamente lavato.
• I contenitori diprodotti chimici debbono essere smaltiti presso icentri di raccolta dierenziata ecomunque in
ottemperanza alle disposizioni legislative del paese in cui opera la macchina che incorpora la motopompa.
• Durante il funzionamento, evitare che i prodotti chimici raggiungano edici, abitazioni, terreni pubblici o
privati, giardini, strade, acque pubbliche o private e luoghi frequentati da persone ed animali. I trattamenti
di irrorazione in prossimità dei suddetti luoghi debbono essere eettuati in assenza di vento.
VERIFICHE ED ALLACCIAMENTO ALLA RETE IDRICA
ATTENZIONE
• Attenersi alle prescrizioni contenute nel manuale della macchina che incorpora la motopompa.
• Attenersi alle prescrizionidi collegamento alla rete idricavigenti nel paese incui viene installata la macchina
che incorpora la motopompa.
AVVERTENZA
• Seguire le indicazioni di collegamento alla rete idrica riportate nel paragrafo “caRatteRIstIche edatI
tecnIcI” , con particolare riferimento alla profondità di adescamento ed alla pressione e temperatura di
alimentazione: in caso di dubbi rivolgersi ad un Tecnico Specializzato.
• In aspirazione alla motopompa deve essere sempre presente un ltro: vericarne spesso la pulizia.
• Non far funzionare la motopompa senza alimentazione idrica.
FUNZIONAMENTO
ATTENZIONE
• Attenersi anchealle prescrizioni contenutenel manualedella macchinache incorporala motopompa,
con particolare riferimento alle parti relative alle avvertenze di sicurezza, all’eventuale uso di
dispositivi di protezione individuali (occhiali di protezione, cue, ecc.) ed alla movimentazione.
• Prima di mettere in moto la macchina che incorpora la motopompa leggere attentamente il suo manuale e
questo manuale. In particolare accertarsi di aver ben compreso il funzionamento della motopompa e della
macchina che la incorpora per ciò che riguarda le operazioni di intercettazione del liquido.
• La motopompa e la macchina che la incorpora non sono destinate ad essere usate da persone (bambini
compresi) le cui capacità siche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o
di conoscenza, a meno che esse abbiano potuto beneciare, attraverso l’intermediazione di una persona
responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso della motopompa e
della macchina che la incorpora.
• I bambini devono essere sorvegliati per sincerarsi che non giochino con la motopompa e con la macchina
che la incorpora.
• Durante il funzionamento:
- tenere sempre sotto sorveglianza la motopompa e la macchina che la incorpora e fuori dalla portata dei
bambini; in particolare prestare grande attenzione nell’uso presso asili nido, case di cura e case di riposo,
in quanto in tali luoghi possono esservi bambini, persone anziane o disabili senza sorveglianza;
- non dirigere getti ad alta pressione contro materiali contenenti amianto od altre sostanze dannose per la
salute;
- non coprire la motopompa e la macchina che la incorpora e non collocarle dove ne sia pregiudicata la
ventilazione (rammentare ciò soprattutto quando si utilizza la macchina in ambienti chiusi);
- quando non in funzione e prima di qualsiasi intervento, eseguire le operazioni descritte nel paragrafo

15
“Arresto” , in particolar modo non lasciare la motopompa e la macchina che la incorpora collegate
all’alimentazione elettrica e scaricare sempre l’eventuale pressione residua;
- la pressione di lavoro non deve mai superare il valore massimo previsto per la motopompa (si veda anche
il paragrafo
“CArAtteristiChe edAti teCniCi” );
• ATTENZIONE. Non usare la motopompa o la macchina che la incorpora in prossimità di persone se queste
non indossano indumenti protettivi.
• ATTENZIONE. Non dirigere getti ad alta pressione verso se stessi od altre persone per pulire indumenti o
calzature.
• ATTENZIONE. I getti ad alta pressione possono essere pericolosi se usati impropriamente. I getti ad alta
pressione non devono essere diretti verso persone, apparecchiature elettriche sotto tensione o verso la
motopompa stessa o la macchina che la incorpora.
• ATTENZIONE. Rischio di esplosione - Non spruzzare liquidi inammabili.
• Prestareparticolareattenzioneaquantoespostonel paragrafo
“VerifiChe ed AllACCiAmento All’AlimentAzione
elettriCA” .
• Prestare particolare attenzione a quanto esposto nel paragrafo
“AVVertenze sui prodotti ChimiCi pompAti” .
• Non avvicinarsi alle parti in movimento della motopompa e della macchina che la incorpora, anche se
adeguatamente protette.
• Non rimuovere le protezioni delle parti in movimento.
• Non operare su tubazioni contenenti liquidi in pressione.
• Non eettuare operazioni di manutenzione sulla motopompa e sulla macchina che la incorpora se è in
funzione.
• Rispettare quanto riportato nel paragrafo
“destinAzione d’uso” .
• Non modicarein alcun modole condizioni diinstallazione della motopompa,in particolare non modicarne
il ssaggio, i collegamenti idraulici e le protezioni.
• Non disattivare o manomettere i comandi ed i dispositivi di sicurezza.
Eseguire le operazioni relative al funzionamento riportate sul manuale della macchina che incorpora
la motopompa; se non diversamente indicato, relativamente alla motopompa occorrerà ricordare
quanto segue.
a)L’adescamento della motopompa è possibile solo se si azzera la pressione nel circuito di mandata,
operazione che si può realizzare, ad esempio, aprendo uno o più rubinetti presenti sulla macchina che
incorpora la motopompa.
b) La regolazione della pressione può avvenire agendo su un adeguato dispositivo presente sulla macchina
che incorpora la motopompa.
c)Grazie al pressostato la motopompa si arresta tutte le volte che viene interrotto il usso alla mandata
(ad esempio chiudendo una lancia); la motopompa riprende a funzionare regolarmente alla riapertura
del usso alla mandata (ad esempio aprendo una lancia).
AVVERTENZA
• Per permettere alla motopompa un rapido adescamento, operare come riportato al precedente puntoa)
ogni volta che si debba riadescarla.
• Non far funzionare la motopompa:
- se è troppo rumorosa e/o se sotto di essa vi sono evidenti gocciolamenti di uido: in questo caso farla
vericare da un Tecnico Specializzato;
- esponendola direttamente ai raggi solari, con temperatura ambiente superiore a 35°C(95°F).
ARRESTO, PULIZIA E MESSA A RIPOSO
ATTENZIONE
• Attenersi alleprescrizioni relativeall’arresto, alla puliziaed alla messaa riposocontenutenel manuale
della macchina che incorpora la motopompa.
IT

16
ARRESTO
ATTENZIONE
• Vericare sempre che, una volta eseguite le operazioni di arresto, nessuna parte della motopompa e della
macchina che la incorpora sia in movimento e nessuna tubazione abbia liquido in pressione.
Eseguire le operazioni di arresto riportate sul manuale della macchina che incorpora la motopompa;
se non diversamente indicato, relativamente alla motopompa occorrerà ricordare quanto segue.
a)Azzerare la pressione di mandata come descritto al punto a) del paragrafo
“FunzIonaMento” .
b) Scollegare l’alimentazione elettrica.
c)Attendere che la motopompa e la macchina che la incorpora si siano rareddate.
ATTENZIONE
• Quando la motopompa e la macchina che la incorpora vengono fatte rareddare, prestare attenzione:
- a non lasciarle incustodite se vi sono bambini, anziani o disabili non sorvegliati;
- a disporle in una posizione stabile senza pericolo di cadute;
- a non metterle a contatto o nelle immediate vicinanze di materiali inammabili.
PULIZIA E MESSA A RIPOSO
ATTENZIONE
• Prestare particolare attenzione a quanto esposto nel paragrafo “AVVertenze sui prodotti ChimiCi pompAti” .
• Ogni interventodi pulizia deve essereeettuato solo dopoaver eseguito leoperazionidescritte nel paragrafo
“Arresto” , vale a dire con nessuna parte in movimento, con nessuna tubazione piena di liquido in
pressione ed a rareddamento completato.
In particolar modo occorre ricordare di scollegare sempre l’alimentazione elettrica.
• Qualsiasi operazione di pulizia va eseguita in condizioni di sicura stabilità.
• Per la pulizia non utilizzare diluenti o solventi.
AVVERTENZA
• Prima di procedere alla pulizia ed alla messa a riposo della motopompa ricordare di farla funzionare
per alcuni minuti con acqua pulita, in modo da pulire i condotti e le parti interne dai prodotti chimici
utilizzati.
• Non lasciare mai la motopompa a riposo con i prodotti chimici all’interno di essa.
• La motopompa teme il gelo.
In ambienti rigidi, al ne di evitare formazione di ghiaccio al suo interno, prima di metterla a riposo,
è consigliabile aspirare un prodotto antigelo automobilistico e procedere poi alla sua completa
evacuazione. Se non è stato possibile proteggere la motopompa come illustrato in precedenza, prima
di avviarla portarla in un ambiente caldo per un tempo suciente a far sciogliere l’eventuale ghiaccio
formatosi al suo interno: il mancato rispetto di queste semplici prescrizioni può comportare seri danni
alla motopompa.
ATTENZIONE
• I fluidi di risciacquo ed il liquido antigelo debbono essere opportunamente smaltiti e non dispersi
nell’ambiente.
MANUTENZIONE
ATTENZIONE
• Attenersi alle prescrizioni relative alla manutenzione contenute nel manuale della macchina che
incorpora la motopompa.
• Ogni intervento di manutenzione deve essere eettuato solo dopo aver eseguito le operazioni descritte nel

17
paragrafo “Arresto” , vale a dire con nessuna parte in movimento, con nessuna tubazione piena di
liquido in pressione ed a rareddamento completato.
In particolar modo occorre ricordare di scollegare sempre l’alimentazione elettrica.
• Qualsiasi operazione di manutenzione va eseguita in condizioni di sicura stabilità.
• ATTENZIONE. Per garantire la sicurezza della motopompa si devono usare solo ricambi originali forniti dal
Fabbricante o da lui approvati.
MANUTENZIONE ORDINARIA
Eseguire leoperazioni dimanutenzione ordinaria riportatesulmanuale della macchina cheincorpora
la motopompa; se non diversamente indicato, relativamente alla motopompa occorrerà ricordare
quanto segue.
INTERVALLO DI MANUTENZIONE INTERVENTO
Ad ogni uso. • Controllo ed eventuale pulizia ltro di aspirazione.
• Controllo eventuale cavo di alimentazione, tubazioni alta pressione e
serraggio fascette.
Qualora uno o più particolari risultassero danneggiati, non utilizzare
assolutamente la macchina e rivolgersi ad un Tecnico Specializzato.
Ogni 50 ore. • Verica integrità circuito di aspirazione.
• Verica del ssaggio della motopompa alla struttura della macchina che
la incorpora.
Qualore il ssaggio della motopompa risultasse precario, non utilizzare
assolutamente la macchina e rivolgersi ad un Tecnico Specializzato
(1)
.
(1)
Il controllo deve essere più frequente se la motopompa lavora in presenza di forti vibrazioni.
MANUTENZIONE STRAORDINARIA
ATTENZIONE
• Gliinterventidi manutenzionestraordinariadebbono essereeseguitisolamentedaun TecnicoSpecializzato.
Eseguire le operazioni di manutenzione straordinaria riportate sul manuale della macchina che
incorpora la motopompa; se non diversamente indicato, relativamente alla motopompa occorrerà
ricordare quanto segue.
INTERVALLO DI MANUTENZIONE INTERVENTO
Ad ogni fine stagione od una volta
all’anno.
• Verica dei dispositivi di sicurezza.
AVVERTENZA
• I dati riportati in tabella sono indicativi. Possono essere necessari interventi più frequenti nel caso di
uso particolarmente gravoso.
DEMOLIZIONE E SMALTIMENTO
La demolizione della motopompa va eseguita solamente da personale qualicato ed in conformità alla
legislazione vigente nel paese in cui è stata installata la macchina che la incorpora.
ATTENZIONE
• Prima di rottamare la motopompa, renderla inservibile, ad esempio tagliandone il cavo di alimentazione
e rendere innocue quelle parti che potrebbero costituire un pericolo per dei bambini che si servissero della
motopompa per i loro giochi.
IT

18
INCONVENIENTI, CAUSE E RIMEDI
ATTENZIONE
• Attenersi anche alle prescrizioni contenute nel manuale della macchina che incorpora la
motopompa.
• Prima di eettuare ogni intervento eseguire le operazioni descritte nel paragrafo
“Arresto” .
Qualoranon si riesca aripristinare il correttofunzionamento della motopompacon l’ausilio delle informazioni
contenute nella tabella seguente, rivolgersi ad un Tecnico Specializzato.
INCONVENIENTI CAUSE RIMEDI
Il motore elettrico non
parte o si arresta durante
il funzionamento.
Éintervenuto undispositivo disicurezza
dell’impianto a cui è collegata la
macchinacheincorpora lamotopompa
(fusibile, interruttore dierenziale, ecc.).
Ripristinare il dispositivo di protezione.
In caso di nuovo intervento, non utilizzare
la macchina e rivolgersi ad un Tecnico
Specializzato.
É intervenuto il fusibile di protezione
della motopompa.
Sostituire il fusibile
Attenersi a quanto riportato nel paragrafo
“dIsposItIVI dI sIcuRezza” .
La pompa non adesca. Aspirazione d’aria. Controllare l’integrità del circuito di aspirazione.
Circuito di mandata in pressione. Azzerare la pressione del circuito di mandata.
La pompa non raggiunge
la pressione massima.
Dispositivo di regolazione pressione
non in posizione di pressione massima.
Operare sul dispositivo no al raggiungimento
della pressione desiderata.
L’alimentazione idrica è insuciente
o si sta adescando da una profondità
eccessiva.
Vericare che la portata della rete idrica o la
profondità di adescamento siano conformi a
quantoriportatonel paragrafo
“caRatteRIstIche
edatI tecnIcI” .
Circuito di aspirazione con strozzature. Controllare il circuito di aspirazione (vericare
soprattutto la pulizia del ltro di aspirazione).
Pressione e portata
irregolari (pulsanti).
Aspirazione d’aria. Controllare l’integrità del circuito di aspirazione.
Filtro aspirazione sporco. Pulire il ltro.
L’alimentazione idrica è insuciente
o si sta adescando da una profondità
eccessiva.
Vericare che la portata della rete idrica o la
profondità di adescamento siano conformi a
quantoriportatonel paragrafo
“caRatteRIstIche
edatI tecnIcI” .
La motopompa non ha completato
l’adescamento.
Faradescarela pompasecondoquanto esposto
al paragrafo
“FunzIonaMento” .
La motopompa parte e
si arresta continuamente
Perdita nel circuito di mandata e/o da
un utilizzo.
Controllare l’integrità del circuito di mandata
e degli utilizzi.
Accentuata rumorosità. Circuito di aspirazione con strozzature. Controllare il circuito di aspirazione (vericare
soprattutto la pulizia del ltro di aspirazione).
Eccessiva temperatura dell’acqua di
alimentazione.
Rispettare le temperature riportate nel
paragrafo
“caRatteRIstIche edatI tecnIcI” .

19
PARTE SECONDA
(di esclusiva competenza del Tecnico Specializzato)
ATTENZIONE
• Questa parte del manualeèriservataal Tecnico Specializzato e nonè rivolta all’utilizzatoredella macchina
in cui è incorporata la motopompa.
DISIMBALLAGGIO
ATTENZIONE
• Durante le operazioni di disimballaggio occorre indossare guanti ed occhiali di protezione, al ne di evitare
danni alle mani ed agli occhi.
• Gli elementi dell’imballo (sacchetti di plastica, graette, ecc.) non debbono essere lasciati alla portata dei
bambini, in quanto potenziali fonti di pericolo.
• Lo smaltimento dei componenti dell’imballaggio deve essere eseguito in conformità alle normative vigenti
nel paese dove viene fabbricata la macchina che incorpora la motopompa.
Gli imballaggi in materiale plastico non debbono essere abbandonati nell’ambiente.
• Dopo aver disimballato la motopompa, occorre assicurarsi della presenza e della integrità di tutti i
componenti, prestando attenzione a che la targhetta di identicazione sia presente e leggibile.
In caso di dubbio, non si deve assolutamente installare la motopompa, ma occorre rivolgersi al Fabbricante.
• Il presente manuale deve sempre accompagnare la macchina che incorpora la motopompa ed essere reso
disponibile all’utilizzatore nale.
DOTAZIONE STANDARD
Accertarsi che il prodotto che è stato acquistato sia costituito dai seguenti elementi:
• motopompa;
• manuale di uso e manutenzione;
• dichiarazione di incorporazione.
Qualora dovessero esservi problemi, rivolgersi al Fabbricante.
ACCESSORI OPZIONALI
E’possibile integrare la dotazione standard della motopompa con la seguente gamma di accessori:
• cavo di collegamento a batteria, comprensivo di interruttore ON/OFF;
• raccordi di aspirazione e mandata.
INSTALLAZIONE
ATTENZIONE
• IlTecnico Specializzato ètenutoalrispettodelle prescrizionidiinstallazione riportatenelpresente manuale.
• La macchina che incorpora la motopompa deve essere realizzata in modo da garantire la conformità
ai requisiti di sicurezza stabiliti dalle Direttive Europee. Tale fatto è garantito dalla presenza della
marcatura e dalla Dichiarazione di Conformità del Fabbricante della macchina che incorpora la
motopompa.
• La motopompa può essere installata in qualsiasi posizione, tuttavia, in caso di installazione verticale, si
raccomanda di mantenere la testata rivolta verso il basso, al ne di evitare, in caso di perdite, ingressi di
liquido nel motore elettrico.
• La motopompa deve essere ssata in modo stabile, senza comprimere eccessivamente la parte in gomma
dei piedi, in quanto svolge funzione di antivibrante e contribuisce alla riduzione di rumore e vibrazioni.
IT

20
Per le principali dimensioni utilizzabili nell’installazione si faccia riferimento alle Fig. 7 e8.
APPLICAZIONI
ATTENZIONE
• La motopompa deve funzionare senza superare i limiti di pressione riportati nella sua targhetta di
identicazione (4).
Le applicazioni della pompa devono essere eseguite seguendo le buone regole della meccanica. Il
Servizio AssistenzaTecnica del Fabbricante è a disposizione del Tecnico Specializzato per fornire tutte le
informazioni necessarie.
COLLEGAMENTO ELETTRICO
ATTENZIONE
• Attenersi alle prescrizioni di collegamento riportate nel paragrafo “CArAtteristiChe edAti teCniCi” .
• L’alimentazione elettrica della motopompa deve essere conforme ai dati riportati sulla targhetta (4): in
particolar modo la tensione di alimentazione non deve dierire di ± 10 % e la sorgente di alimentazione
deve avere adeguata potenza.
• Qualora il cavo di alimentazione fosse troppo corto, è possibile utilizzare una prolunga, assicurandosi che
non superi i 5m/16ft e che la sezione dei conduttori sia di almeno 2,5mm
2
<AWG14> (per EF 7000 - 12V
4mm
2
<AWG12>).
• Nei collegamenti, rispettare le polarità (si veda anche la Figura 5):
cavo rosso
→ polo positivo (+);
cavo nero → polo negativo (-).
• Nel caso di collegamento della motopompa ad una batteria, occorre procedere nell’ordine seguente:
- qualora presente, scollegare il cavo di terra;
- collegare il cavo rosso al polo positivo (+) della batteria;
- collegare il cavo nero al polo negativo (-) della batteria;
- qualora presente, ricollegare il cavo di terra.
• Nel caso di scollegamento della motopompa da una batteria, occorre procedere nell’ordine seguente:
- qualora presente, scollegare il cavo di terra;
- scollegare il cavo nero dal polo negativo (-) della batteria;
- scollegare il cavo rosso dal polo positivo (+) della batteria;
- qualora presente, ricollegare il cavo di terra.
COLLEGAMENTO IDRAULICO
ATTENZIONE
• Attenersi alle prescrizioni di collegamento riportate nel paragrafo “CArAtteristiChe edAti teCniCi” .
• Le tubazioni di aspirazione debbono avere pressione nominale pari a 5bar (73psi).
• Le tubazioni di mandata debbono avere pressione nominale non inferiore a quella massima della
motopompa.
• Non serrare i raccordi di aspirazione e mandata con coppie superiori a 5Nm (45lbf in).
• Tutte le tubazioni debbono essere ssate saldamente con fascette ai rispettivi raccordi.
Per i collegamenti idraulici di aspirazione e mandata, si faccia riferimento alla tabella che segue ed alla Fig. 6,
ove è rappresentata una schematizzazione generica di una possibile macchina che incorpora la motopompa.
a. Serbatoio
b. Filtro di aspirazione
c. Circuito di aspirazione
d. Motopompa
e. Circuito di mandata
f. Lancia irrorante (esempio di utilizzo)
