Evolveo RoboTrex H11 Vision User manual

RoboTrex H11 Vision
www.evolveo.com

1. BEZPEČNOSTNÍ INSTRUKCE
Vážený zákazníku,
děkujeme, že jste si vybral produkt EVOLVEO RoboTrex H11 Vision.
Věříme, že Vám tento produkt přinese spoustu zábavy a spokojenosti.
Před spuštěním robotického vysavače si pečlivě přečtěte uvedená bezpečnostní pravidla a též
dodržte
všechna běžná bezpečnostní pravidla.
1. Toto zařízení by neměly používat děti do osmi let věku a osoby s tělesným či smyslovým
postižením. Tyto osoby mohou zařízení používat pouze pod dohledem způsobilé osoby.
Nedovolte dětem používat zařízení jako hračku.
2. Před spuštěním robota odstraňte všechny překážky. Například napájecí kabely apod.
Nedovolte, aby se záclony nebo ubrusy dotýkaly podlahy.
3. Pokud se v prostoru, který chcete nechat uklidit, nachází schodiště, nejdříve vyzkoušejte,
zdali robot
toto místo rozpozná a senzory jej nenechají ze schodiště spadnout.
4. Pro obsluhu robotického vysavače postupujte dle uvedených pokynů.
5. Ujistěte se, že napětí zdroje odpovídá napětí označenému na nabíjecí stanici.
6. Zařízení používejte pouze ve vnitřních prostorech a domácím prostředí. Nepoužívejte
zařízení
v komerčních a průmyslových prostorech a venkovním prostředí.
7. Vždypoužívejte pouze originálnídobíjecíbateriia nabíjecístanicidodávanouvýrobcem.
Použitíbaterií na jedno použití je přísně zakázáno. Specifikaci baterií naleznete v oddílu
technické parametry.
8. Před spuštěním zařízení se ujistěte, že jsou zásobník na prach a filtr správně nainstalovány.
9. Nepoužívejte zařízení v blízkosti otevřeného ohně a v nebezpečném prostředí.
10. Nepoužívejte zařízení v prostředí o teplotě nad 40 stupňů Celsia nebo nižší než -5 stupňů
Celsia.
11. Nedovolte, aby se do otvorů a ovládacích prvků na robotu dostaly vlasy a kusy látek, do
žádných
z těchto vstupních otvorů též nestrkejte prsty.
12. Nepoužívejte zařízení na vlhké či mokré podlaze.
13. Předspuštěním zařízeníposbírejte všechnypředměty(kamínky,papír apod.),kteréby mohly
zablokovat
otvory zařízení.
14. Nepoužívejte zařízenípro úklidhořlavých materiálů,jako je napříkladbenzínči inkoust nebo
toner tiskárny.
15. Nepoužívejte zařízení pro úklid hořících předmětů, jako jsou například cigarety, sirky,
popel a další
předměty, které mohou způsobit požár.
16. Nepoužívejte zařízení, jestliže je sací otvor zablokovaný.
Pro zajištění plynulého proudění vzduchu vyčistěte sací otvor od prachu, vlasů apod.
17. Používejte napájecí kabel tak, aby nedošlo k jeho poškození. Nepoužívejte napájecí kabel
pro manipulaci zařízení nebo nabíjecí stanice. Mějte napájecí kabel tak, aby jej vysavač
nemohl přejet,
a držte jej mimo zdroje tepla.
18. Pokud je napájecí kabel poškozený, nechte jej vyměnit kvalifikovaným odborníkem.
19. Nepoužívejte nabíjecí základnu, pokud je poškozena.

1. BEZPEČNOSTNÍ INSTRUKCE
20. Nikdy zařízení nepoužívejte ve venkovních prostorech, pro úklid mokrých či vlhkých
podlah,
nebo pokud je jakýmkoliv způsobem zařízení poškozené. Poškozený robotický
vysavač nechávejte
vždy opravit výrobcem či autorizovaným servisním oddělením.
21. Před čištěním a údržbou zařízení, nejdříve dejte hlavní vypínač do polohy vypnuto.
22. Před čištěním a provedením údržby nejdříve odpojte napájecí kabel ze zásuvky.
23. Před likvidací zařízení vyjměte zařízení z nabíjecí stanice, vypněte hlavní vypínač a vyjměte
baterii.
24. Při likvidaci baterií dodržujte místní zákony a předpisy.
25. Vždy dodržujte příslušné místní zákony a předpisy při manipulaci se starými bateriemi.
26. I když bylo zařízení vážně poškozeno, zbavení se zařízení spálením je striktně zakázáno, je
zde riziko
vzniku výbuchu.
27. Pokud zařízení delší dobu nepoužíváte, odpojte napájecí zdroj.
28. Pro obsluhutohoto zařízenípostupujte dle uvedených pokynů. Společnost nenese žádnou
odpovědnost
za ztrátu či poškození zařízení způsobené nesprávným používáním.

2. JEDNOTLIVÉ ČÁSTI ZAŘÍZENÍ

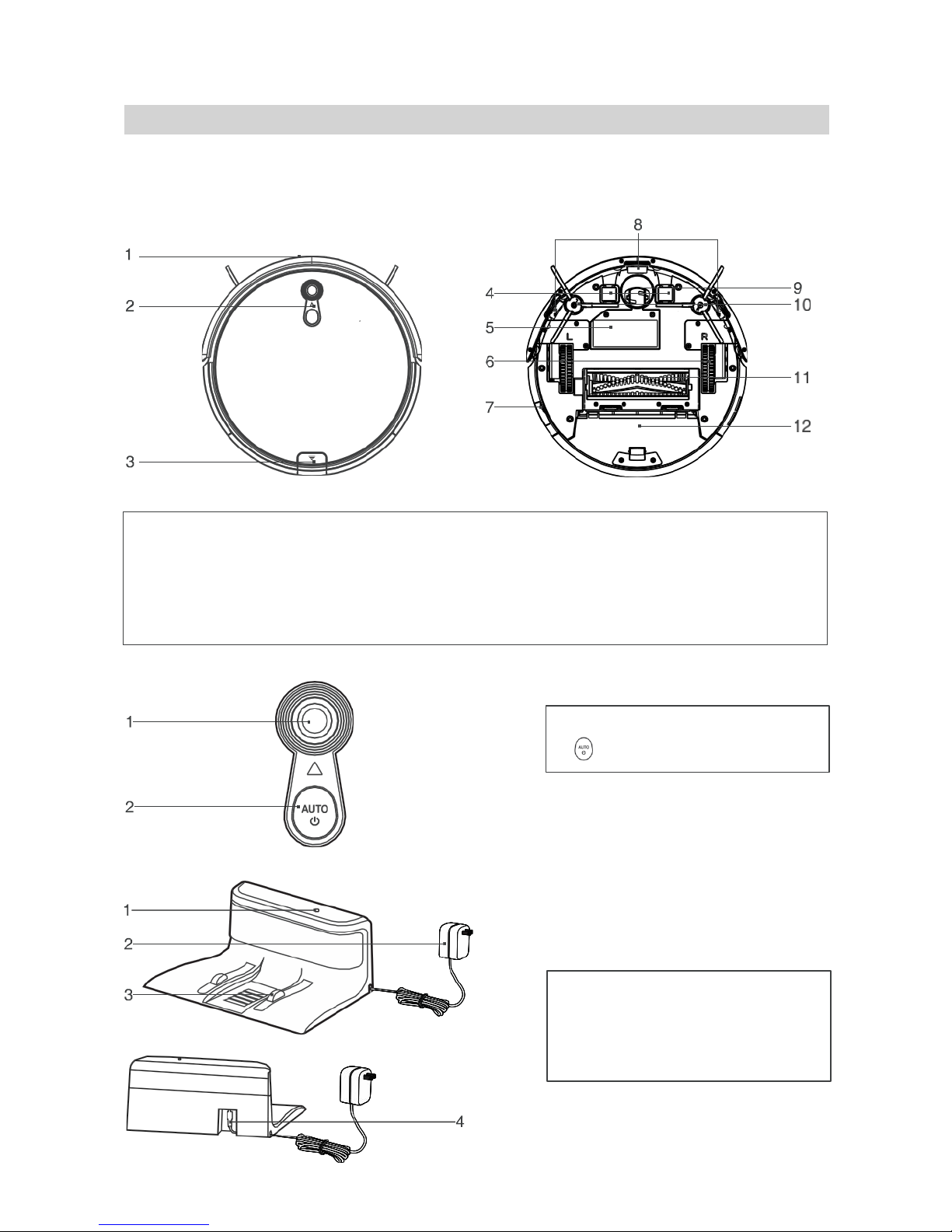

2.1 Hlavní tělo a jeho části
Hlavní tělo
1. Nárazník
5. Víko krytu baterie
9. Přední kolečko
2. Panel displeje
6. Pravé/levé kolečko
10. Boční kartáče
3. Tlačítko sběrného koše /nádržky na
7. Hlavní vypínač
11. Hlavní kartáč
vodu
4. Kontakt nabíjení
8. Senzor proti pádu ze
schodů
12. Sběrný koš /nádržka na
vodu
Ovládací panel
1. Navigační snímač
2. tlačítko (spuštění nebo pauza)
Nabíjecí stanice
1. Indikátor napájení
2. Napájecí zdroj
3. Kontakt nabíjení
4. Konektor pro napájecí zdroj

2. JEDNOTLIVÉ ČÁSTI ZAŘÍZENÍ

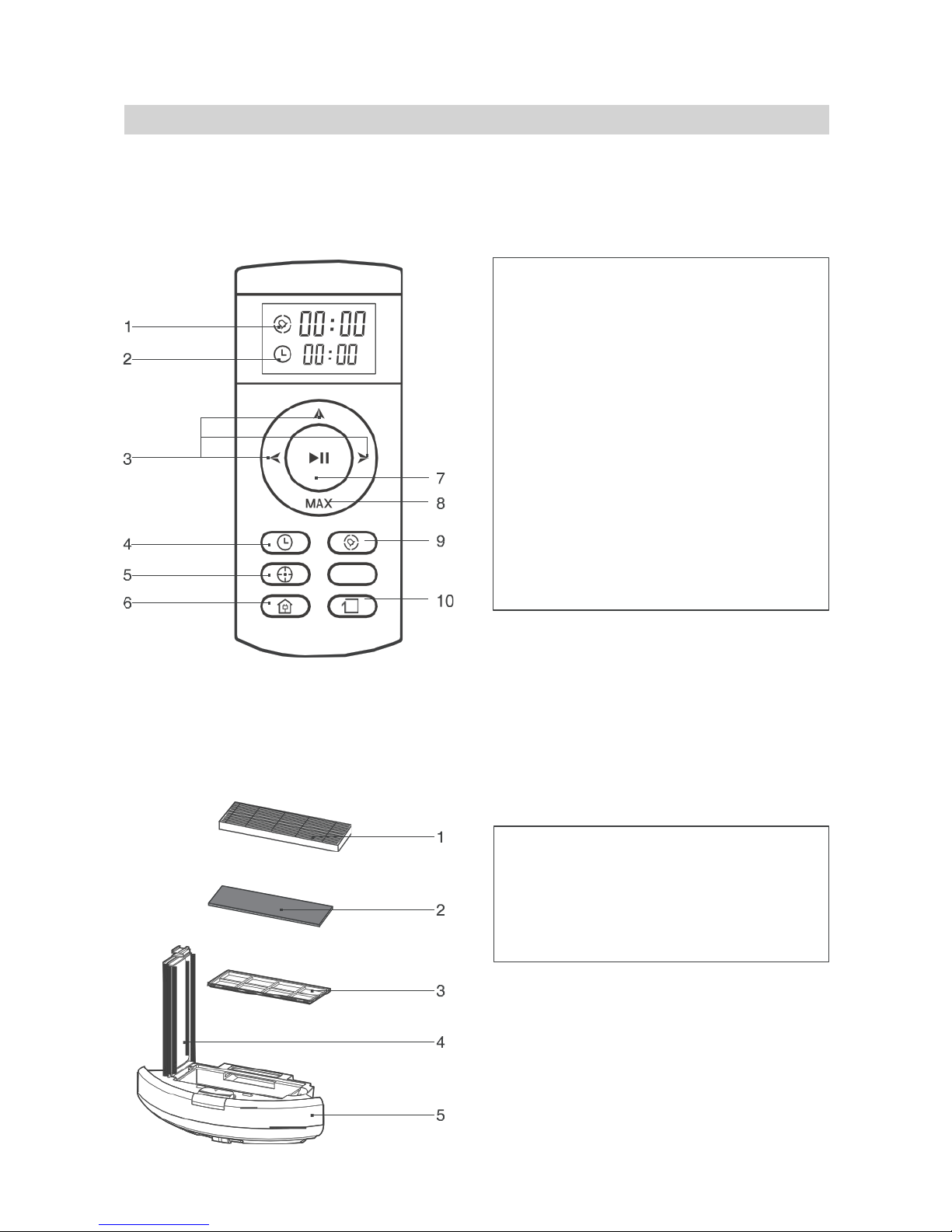

Dálkový ovladač
1. Plánovaný čas spuštění
2. Aktuální čas
3. Směrové tlačítko
4. Nastavení aktuálního času
5. Úklid na místě
6. Zpět do nabíjecí stanice
7. Spuštění/pauza
8. Režim MAX
Během nastavováníaktuálního času
a plánovaného času spuštění, použijte
toto tlačítko pro snížení hodnoty.
Během úklidu, použijte toto tlačítko
pro zvýšení výkonu sání.
9. Nastavení plánovaného času spuštění
10. Úklid po obvodu
Sběrný koš
1. Vysoce účinný HEPA filtr
2. Bavlněný filtr
3. Primární filtr
4. Víko sběrného koše
5. Sběrný koš

2. JEDNOTLIVÉ ČÁSTI ZAŘÍZENÍ
Nádržka na vodu
1. Nádržka na vodu
2. Přívod vody
3. Držák pro mopovací textilie
4. Ryska maximálního objemu vody
5. Mop pro suché nebo mokré stírání
2.2 Technické parametry
Model RoboTrex H11 Vision
Provozní napětí (V) 14,4 V - 14,8 V Jmenovitý výkon (W) 22
Nabíjecí stanice
Jmenovité
výstupní napětí (V) 19
Jmenovitý
výstupní proud (A)0,6
Dálkový ovladač
Jmenovité
vstupní napětí (V) 3
Napájecí zdroj
Vstup: 100-240 V~0,5 A Max 50/60 Hz Výstup: 19 V 0,6 A
Baterie Li-ion 2600mAh
Vyhrazujeme si právo provádět změny v technologii a konstrukci zařízení za účelem zlepšování
vlastností
výrobku. Společnost si vyhrazuje práva na změny v dokumentaci.
Mezi jednotlivými zařízeními nejsou žádné rozdíly ve funkčnosti, pouze jejich vzhled a barva
se mohou
lišit.

3. OBSLUHA ZAŘÍZENÍ
3.1 Opatření
Vzhledem ke komplexnosti prostředí v domácnostech je možné, že vysavač během úklidu
vynechá
určitou oblast. Aby bylo dosaženo nejlepších výsledků, je doporučeno používat
robotický vysavač
denně a před spuštěním vysavače odstranit všechny překážky, které by mohly
bránit v úklidu.
Předprvním spuštěním odstraňte z podlahy
všechny
překážky.
Nepoužívejte funkcimopupro čištění
koberců; přeložte okraj koberce pod
koberec.
Pokud robot provádí úklid v blízkosti
schodiště, žádné osoby nesmí stát pod
schodištěm.
Pokuste se dát nábytektak,abyco
nejméně
překážel vysavači během úklidu.

3. OBSLUHA ZAŘÍZENÍ
Nestůjte robotickémuvysavačiv cestě,
zařízení
pak nebude mít možnost tuto oblast
vysát.
Robot se automatickyvypne,pokudběhem 10
minut nedojde k žádné operaci. Stiskněte
na robotu nebo na dálkovém ovládánípro
opětovnéspuštění.

3. OBSLUHA ZAŘÍZENÍ

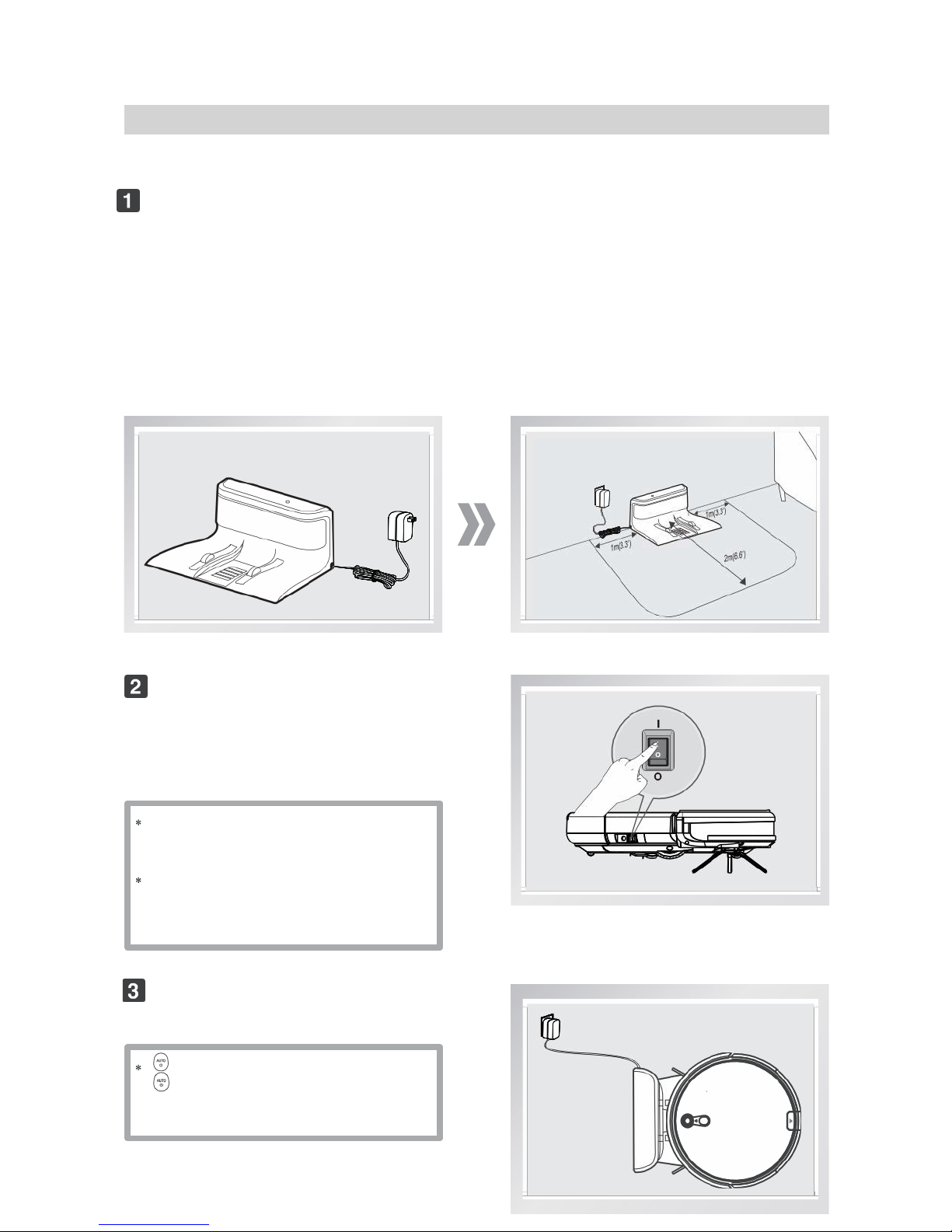

3.2 Rychlá obsluha
Příprava pro nabíjení
Zapněte robotický
vysavač
Hlavnívypínačje umístěnna straně
vysavače;
poloha “I” znamenázapnuto,
poloha “O” znamená
vypnuto.
Po dokončeníúkliduvysavačnevypínejte
a nechejte jej nabíjet, aby byl připraven
pro další použití.
Nikdyneinstalujte nádržkuna
vodu
během nabíjení. Před spuštěním
zkontrolujte, zdali žádný nábytek
zbytečně
nestojí v cestě.
Vložte vysavač na nabíjecí
stanici azarovnejte s
kontaktem nabíjení.
svítí oranžově - probíhá nabíjení,
svítízeleně- nabíjenídokončeno,
před prvním spuštěním nechte zařízení
nabíjet po dobu čtyř hodin.
•Připojte napájecí zdroj k nabíjecí stanici.
•Umístění stanice: položte stanici proti stěně. Nepokládejte žádné předměty v okruhu
jedno metru na levé i pravé straně a dvou metrů před stanicí. Nepokládejte kolem
stanice žádné předměty, jako jsou zrcadla, a nevystavujte stanici přímému slunečnímu
světlu.
•Připojte napájecí zdroj.

3. OBSLUHA ZAŘÍZENÍ
Spuštění úklidu
Stiskněte tlačítko na vysavači nebo na dálkovém ovládání; tlačítko svítí zeleně (probíhá
spouštění
programu úklidu), vysavač spustí režim automatického úklidu.
Před spuštěním vysavače se ujistěte, že tlačítko svítí zeleně a vysavač je ke spuštění
připraven. Pokud je robot v režimu spánku, stiskněte tlačítko na vysavači nebo
tlačítko na dálkovém ovladači, tím vysavač uvedete do provozního režimu.
Pokud chcete zvolit jiný režim, přečtěte si kapitolu
3.3 Úklidové režimy
Pauza
Pokudvysavačpracuje,stiskněte tlačítko
na vysavači nebo na dálkovém
ovladači
pro zastavení probíhajícího
programu.
Pokudběhem 10 minut nedojde kžádnéoperaci,vysavačpřejde automatickydo režimuspánku.
Pro probuzení stiskněte tlačítko na vysavači nebo tlačítko na dálkovém ovladači.
Vysavač opětovně zahájí úklid a přepočítá trasu; je možné, že některé oblasti budou uklizeny
znovu.

3. OBSLUHA ZAŘÍZENÍ
3.3 Úklidové režimy
Pro zajištěnítěch nejlepších možných výsledkůúklidua pohodlnéobsluhy
robotickývysavač
poskytuje různérežimyúklidu,kterémůžete vybrat pomocí
tlačítka na dálkovém ovládání.
Režim automatického úklidulze přepnout do jiného režimu,pokudopětovnězvolíte
automatický režim, robot znovu naplánuje trasu úklidu a pravděpodobně některé oblasti
uklidí po druhé.
Chcete-li spustit níže uvedené režimy, ujistěte se, že je robot probuzený, resp. v provozním
režimu. Pokudje robot v režimuspánku,stiskněte tlačítko na vysavačinebo
tlačítko na dálkovém ovladači, tím vysavač probudíte a uvedete do provozního režimu.
Režim automatického úklidu
Nejběžnějšítypúklidového režimu;
robotický
vysavač provádí úklid po
“klikaté” trase. Robot automaticky
vypočítáváa uklidíopomenutéoblasti.
Spuštěný robot naprogramuje svoji vlastní trasu. Pokud jste vysavač posunuli
manuálně
nebo pomocí dálkového ovládání, je možné, že robot některé oblasti uklidí
opakovaně.
Pro zajištění efektivní práce, neměňte trasu vysavače bez rozmyslu.
Robot se během probíhajícího úklidového režimumůže několikrát na okamžikzastavit na místě
(pro vypočítánítrasynebo určenímíst,kteráje ještěpotřeba uklidit). Buďte trpělivía počkejte.
Frekvence a trvání výše popsaných pauz závisí na komplexnosti prostoru domácnosti.

3. OBSLUHA ZAŘÍZENÍ

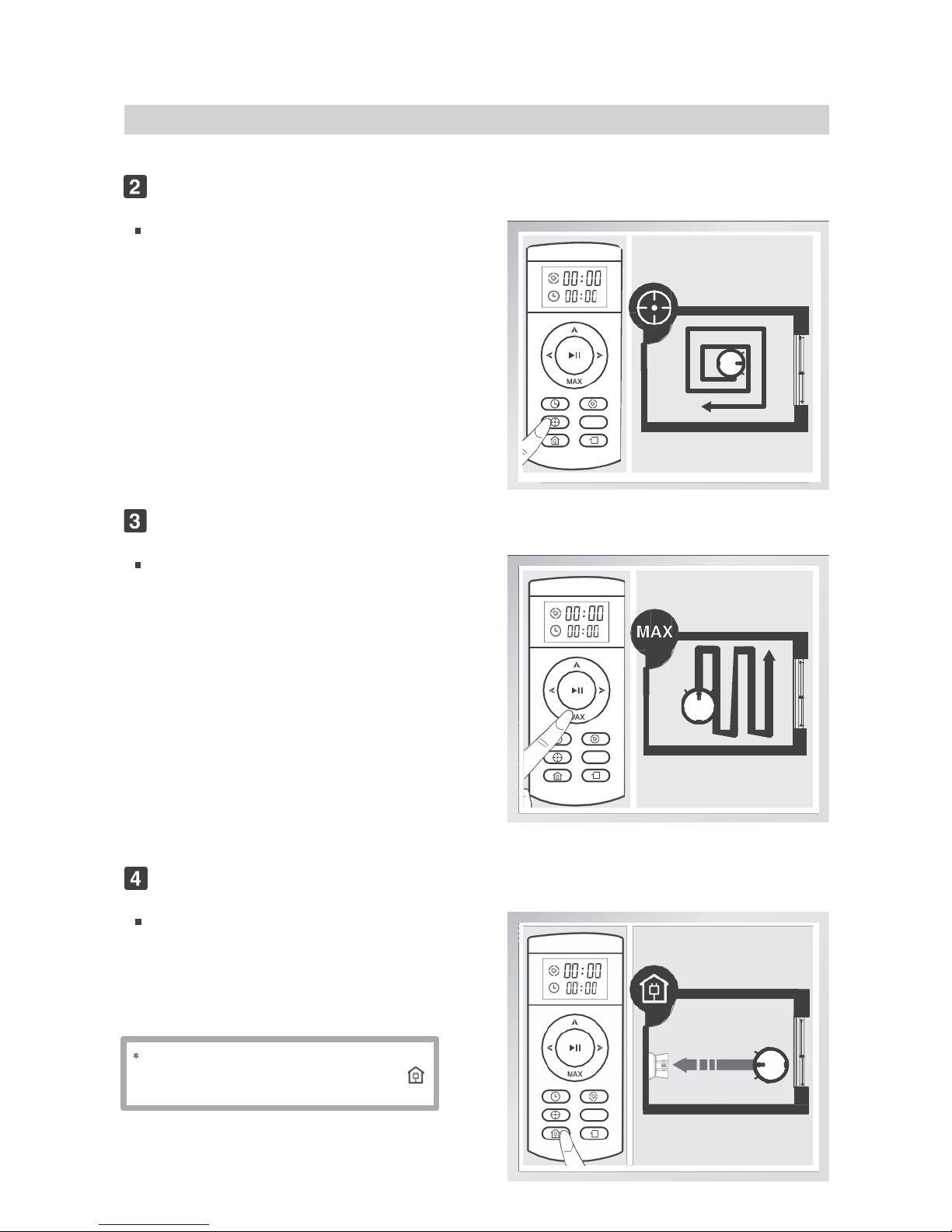

Režim úklidu na místě
Tento režim je vhodnýzejména pro
extrémně zanesenéa zaprášené
oblasti. Robot bude
uklízet po
spirálovétrase. Po dokončení úklidu
se navrátíkvýchozímubodua přestane
pracovat.
Režim MAX
Tento režim je vhodnýpro úklid
celkově vysoce zanesených prostorů.
Stiskněte tlačítko MAX na dálkovém
ovladačipro zvýšení
výkonusání.
Opětovněstiskněte tlačítko MAX pro
snížení výkonu sání.
Režim zpět domů
Během probíhajícího úklidu může robot
indikovat nízkýstav baterie,v takovém
případě
se automaticky navrátí do
nabíjecí stanice.
Návrat do nabíjecí stanice můžete
vysavači přikázat ipomocí tlačítka
na dálkovém ovládání.

3. OBSLUHA ZAŘÍZENÍ
3.4 Plánování
Pro pohodlný úklid je možné naplánovat spuštění úklidu na určitý čas. Robotický vysavač pak
bude provádět
úklid v nastavený čas automaticky bez nutnosti vaši přítomnosti.
Před nastavením aktuálního času a času plánovaného spuštění se ujistěte, že tlačítko
na robotusvítízeleněa robot je v pracovním režimu. Pokudje robot v režimuspánku,stiskněte
tlačítko na robotu nebo na dálkovém ovládání, zařízení přejde do pracovního režimu.
Nastavení aktuálního času
Krátce stiskněte tlačítko a na displeji
dálkového
ovládání se objeví ikona
hodin, která bude blikat.
Po nastaveníčasustiskněte tlačítko pro
uložení.
Pokudse ozve krátkýoznamovací
tón,uložení
časubylo úspěšné.
Stiskněte tlačítko pro nastavení
číselné hodnoty hodin a minut aktuálního
času.

3. OBSLUHA ZAŘÍZENÍ

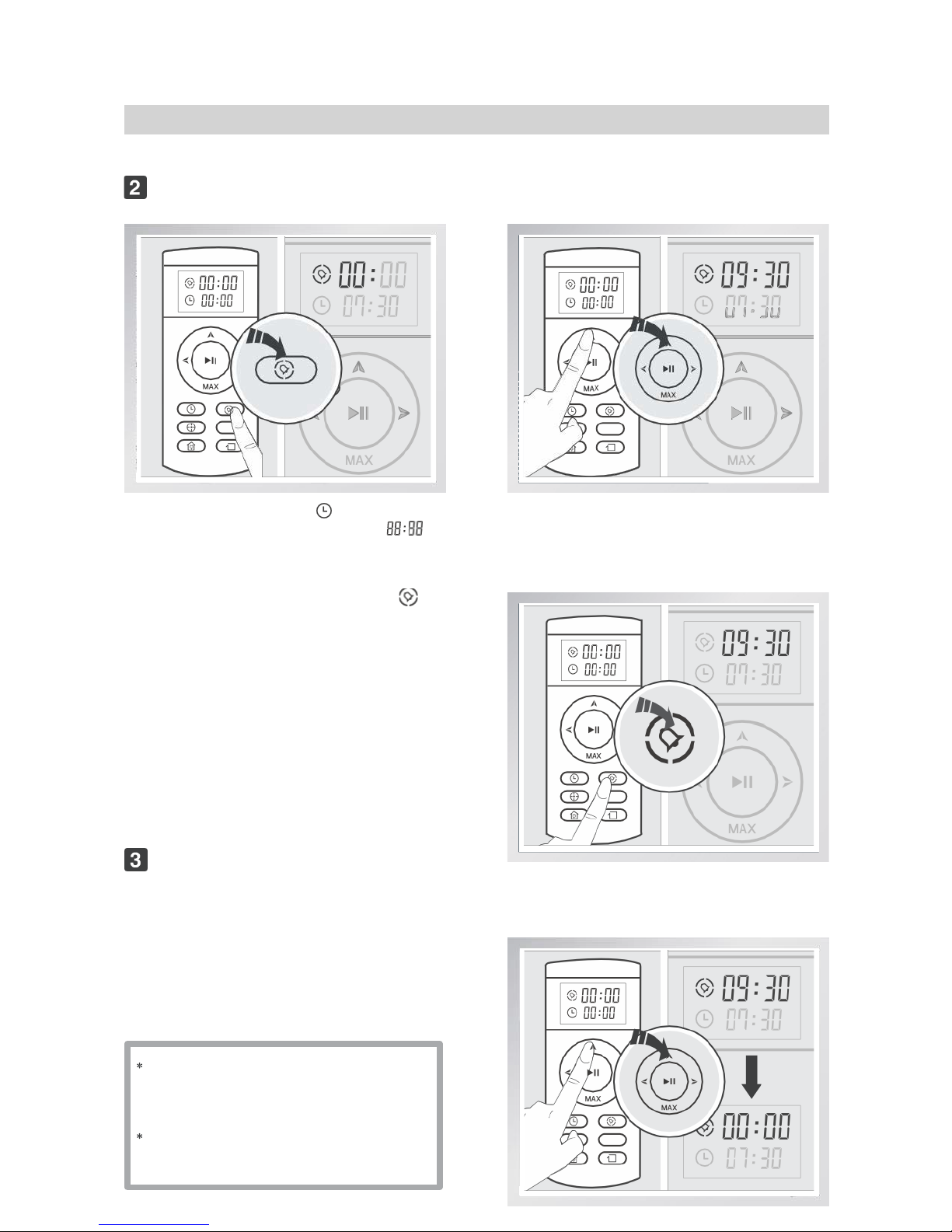

Nastavení času plánovaného spuštění
Krátce stiskněte tlačítko a na displeji
dálkového
ovládání se objeví ikona
hodin a bude
blikat.
Po nastaveníčasustiskněte tlačítko pro
uložení.
Pokudse ozve krátkýoznamovací
tón,uložení
času bylo úspěšné. Robot se
automaticky spustí
v nastavený čas.
Zrušení času plánovaného
spuštění
Nastavte uložený čas plánovaného
spuštění na displejidálkového ovládánína
“00:00”,uložte a plánované spuštění bude
zrušeno.
Další možností je vypnutí
hlavního
vypínače.
Stiskněte směrové tlačítko pro změnu času.
Pokud se po uložení nastavení
aktuálního čas a času plánovaného
spuštění
neozve krátkýoznamovací
tón, uložení
časů proběhlo neúspěšně.
Pokud jste v dálkovém ovládání
měnili
baterie, je nutné znovu provést
nastavení časů.

3. OBSLUHA ZAŘÍZENÍ
3.5 Obsluha nádržky na vodu
Zařízení je vybaven nádržkou na vodu. Sběrný koš může být vyměněn za nádržku na
vodu.
Funkci mopování nepoužívejte pro čištění koberců.
Nádržku naplňte vodou před umístěním do zařízení.
Před nabíjením nádržku ze zařízení vyjměte.
Nalijte vodu Připevněte mopovací textilii
Otevřete gumové víko a pomalu naplňte
nádržku
čistou vodou.
Víko zavřete a připevněte textilii na spodní
stranu nádržky. Před připevněním textilii
navlhčete.
Umístěte nádržku na vodu Funkce mopování
Vyndejte sběrný koš a umístěte nádržku na
vodu.
Zvolte úklidovýrežim a robot spustí
funkci
mopování.

4. ÚDRŽBA
Před čištěním robotického vysavače a jeho příslušenství nejdříve zařízení vypněte a odpojte
adaptér od stanice.

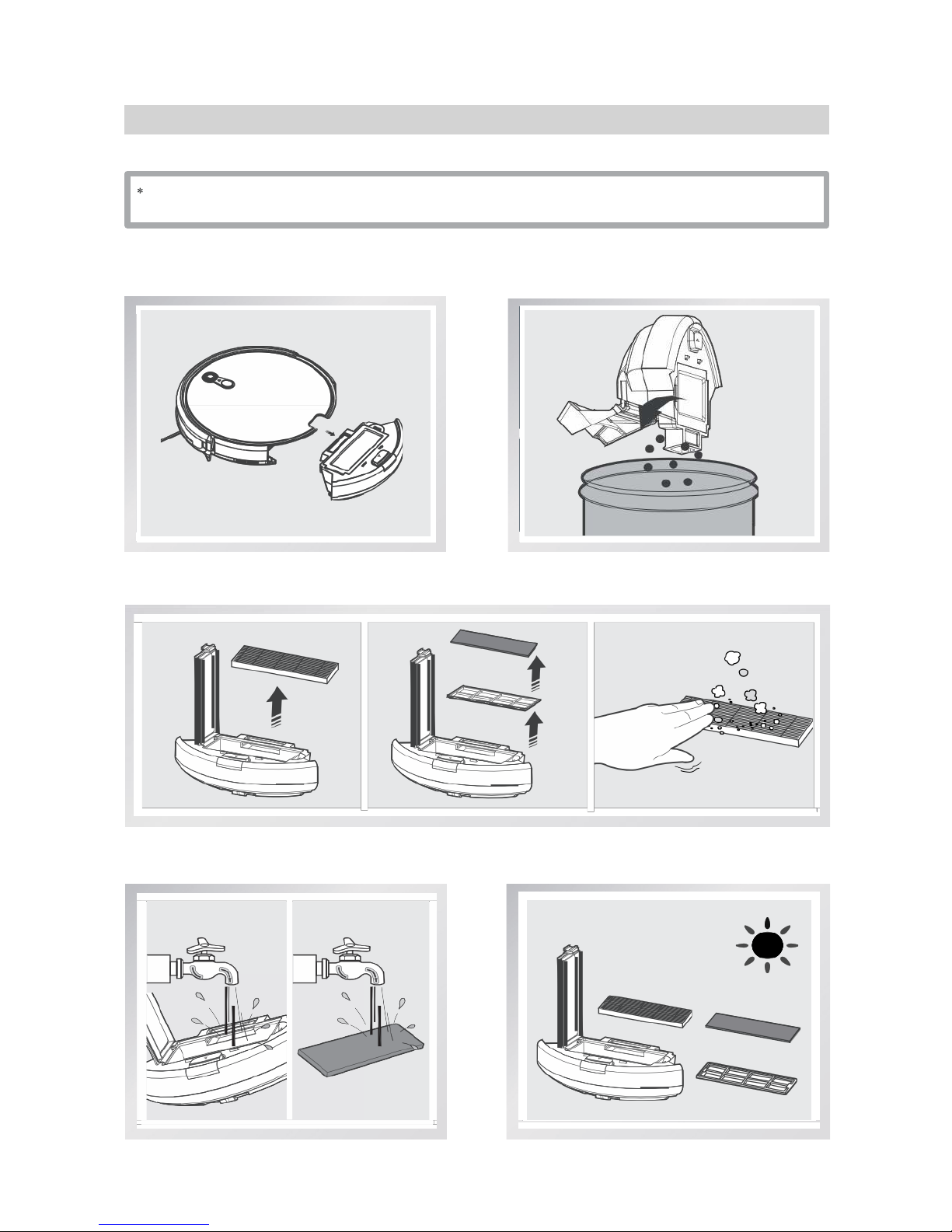

4.1 Sběrný koš a filtr
Vyjměte sběrný koš a vyhoďte nasbírané smetí.
Vyjměte filtry, vysoce výkonný filtr pouze oklepejte, nikdy jej nečistěte vodou či jinou kapalinou.
Sběrný koš a primární filtr opláchněte. Udržujte sběrný koš a příslušenství suché.

4. ÚDRŽBA

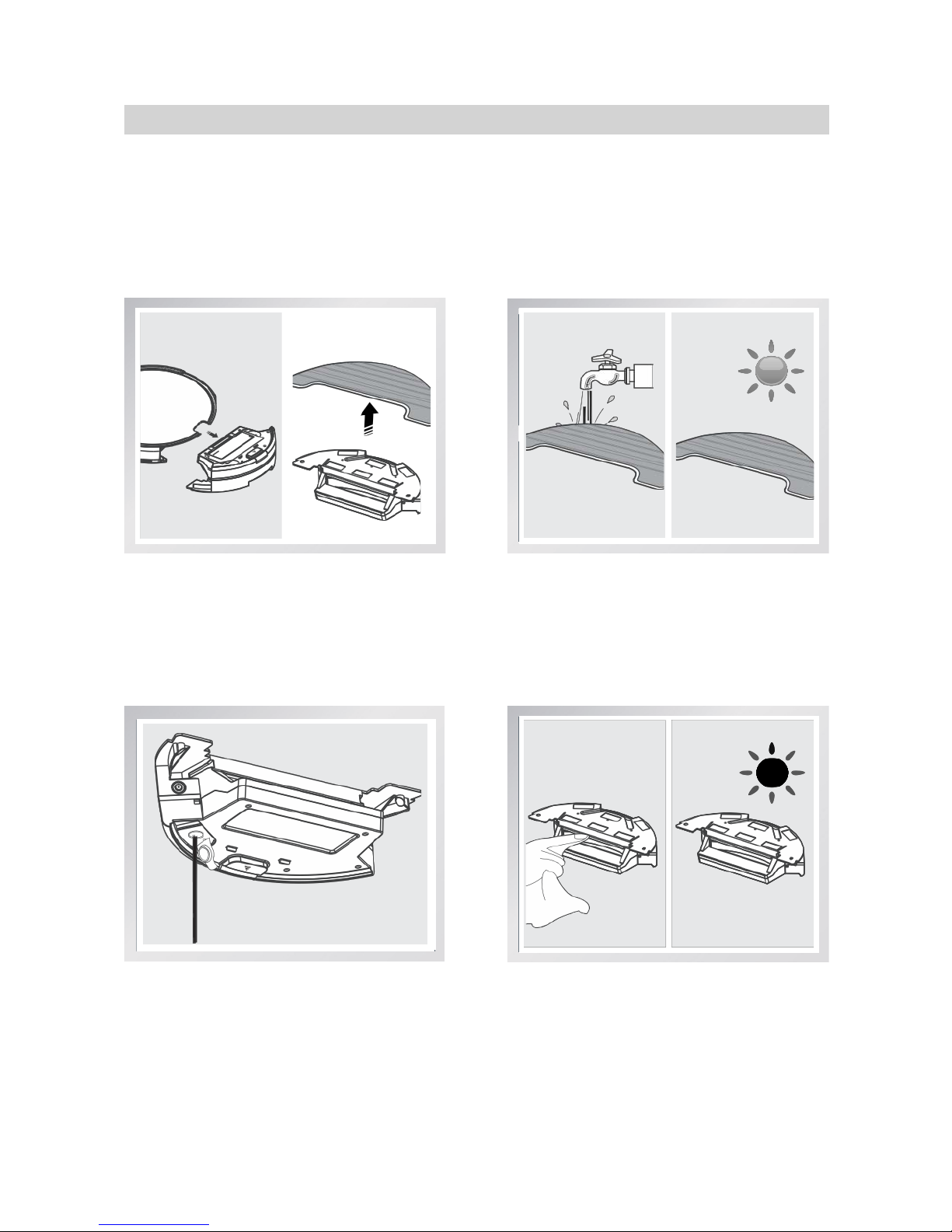

4.2 Nádržka na vodu
Po dokončení úklidu sfunkcí mopování vyndejte
vodní nádržku ze zařízení a vyjměte hadřík. Opláchněte hadřík a udržujte jej v suchu.
Vyčistěte nádržku na vodu
Po dokončení úklidu sfunkcí mopování
vyndejte
nádržku,vyjměte hadříka vylijte z
nádržkyzbylou vodu.
Opláchněte hadřík a udržujte jej v suchu.
Udržujte sběrný koš suchý.

4. ÚDRŽBA

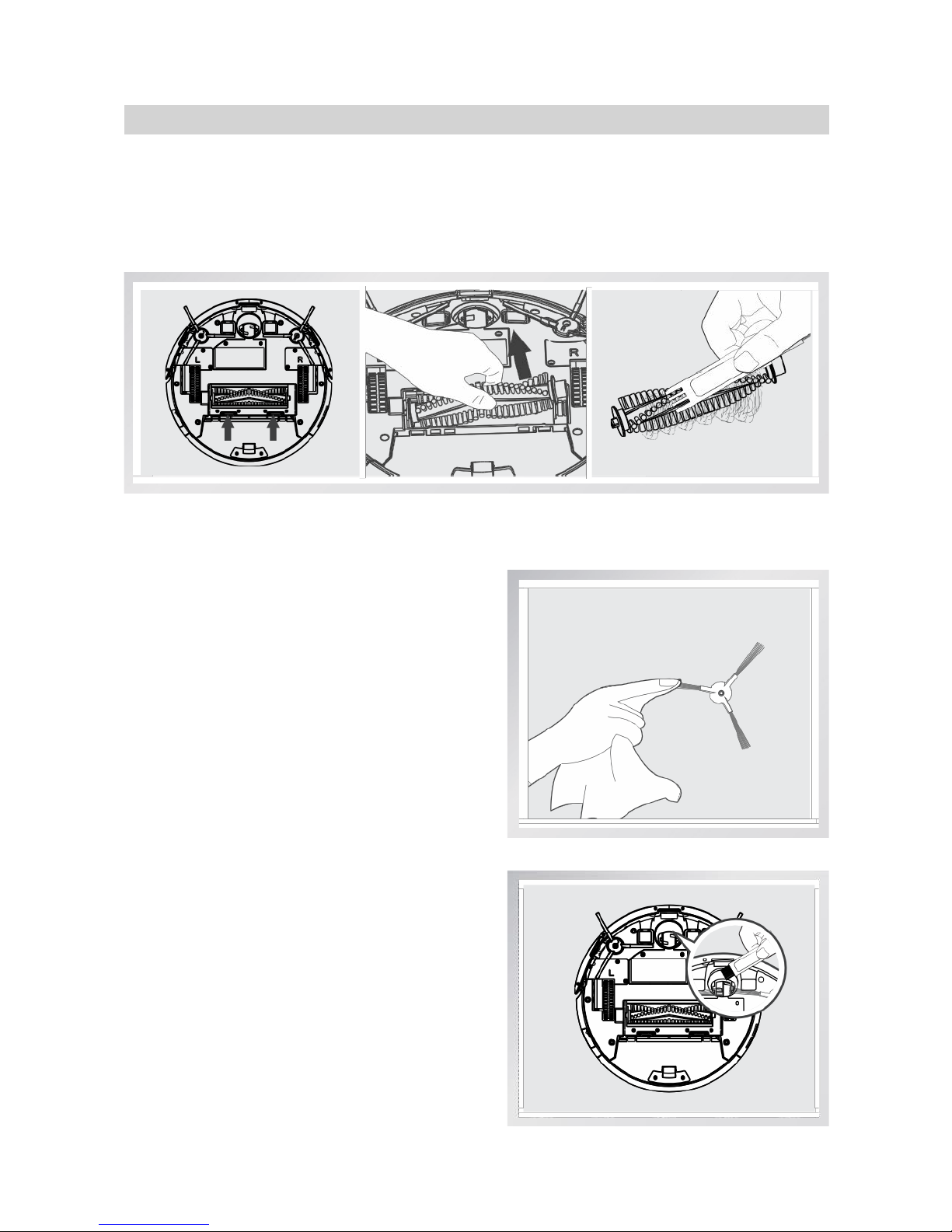

4.3 Hlavní a postranní kartáče
Čištění hlavního kartáče
Vyjměte hlavní kartáč ze zařízení a zbavte jej nečistot.
Čištění postranních kartáčů
Vyjměte postranní kartáč ze zařízení a zbavte
jej
nečistot.
4.4 Další příslušenství
Zbavte přední kolečko namotaných vlasů,
aby nedošlo kzaseknutí kolečka.

4. ÚDRŽBA

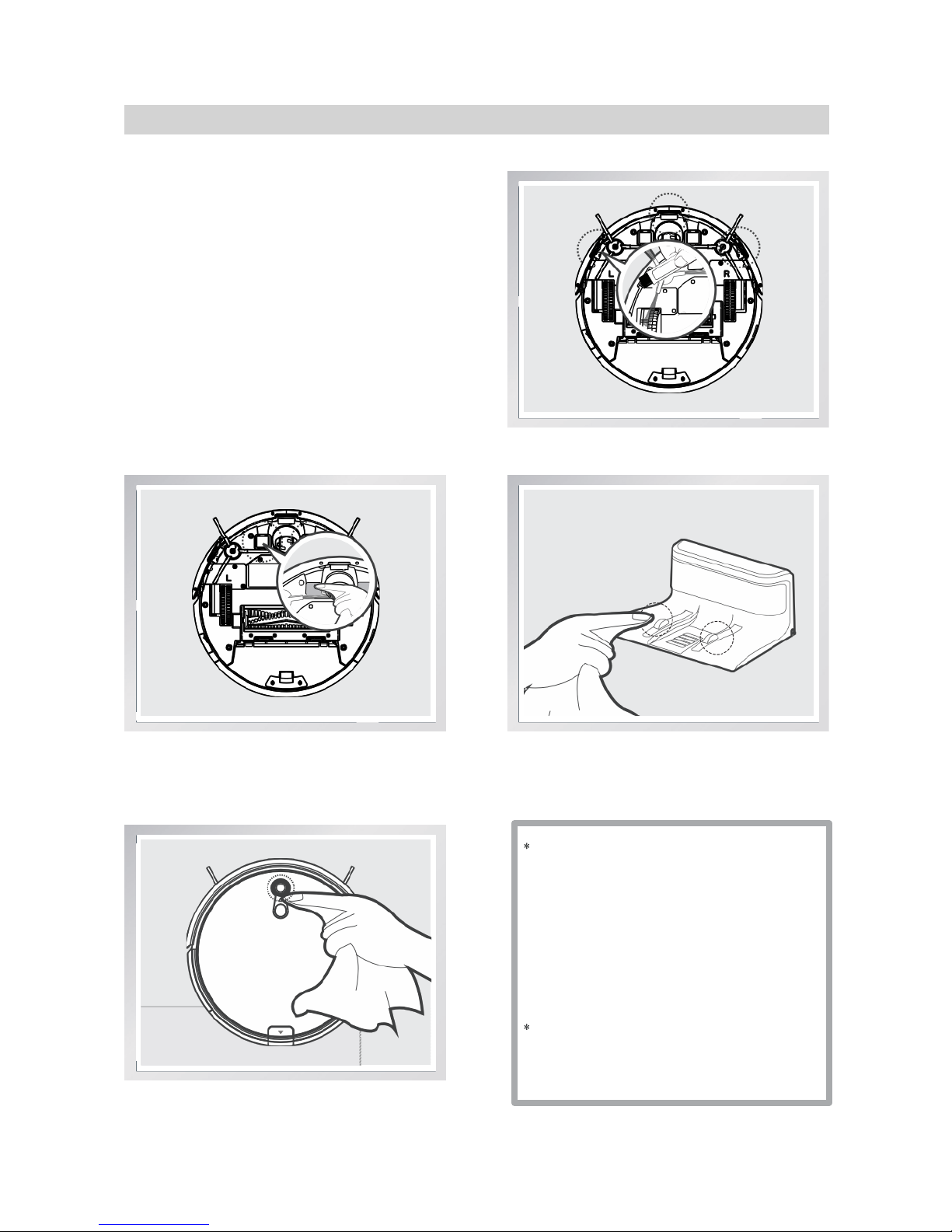

Očistěte senzoryprotipáduze schodůpro
zajištění
jejich správné funkčnosti.
Očistěte nabíjecí kontakty zespodu
vysavače
a na nabíjející stanici.
Pravidelně čistěte kameru suchým hadříkem.
Pokuddošlo kúplnémuvybití
baterií nebo vysavač nebyl po
dlouhou dobu používán,kapacita
bateriímůže značně
klesnout.
Manuálně umístěte robotický vysavač
na nabíjecístanici,nechte nabíjet po
dobutříminut a potévysavač
opět
vyjměte ze stanice, tímto dojde k
aktivaci baterií. Tento proces třikrát
opakujte a poté nechte vysavač nabíjet
po dobu 3-5 hodin.
Toto zařízení používá baterii sdlouhou
životností,nenítedynutnébaterie
měnit
takčasto. Pokudchcete baterii
vyměnit, kontaktuje prodejce.
