Falcon HED281 User manual

HED281
HED282
DPM951
DPM952
English
Page 2
Deutsch
Seite 4
Français
Page 6
Español
Página 8
Panel Mount Digital Multimeters
018370-01 Issue 1 July 1999
Digitalmultimeter für Schalttafelaufbau
Multimètres Numériques montés sur bandeau
Multímetros digitales montados en panel
Voltamperometri digitali per montaggio su
pannelli
Italiano
Pagina 10
Page 13
Seite 13
Pagina 13
Page 12
Seite 12
Pagina 12
Page 16
Seite 16
Pagina 16

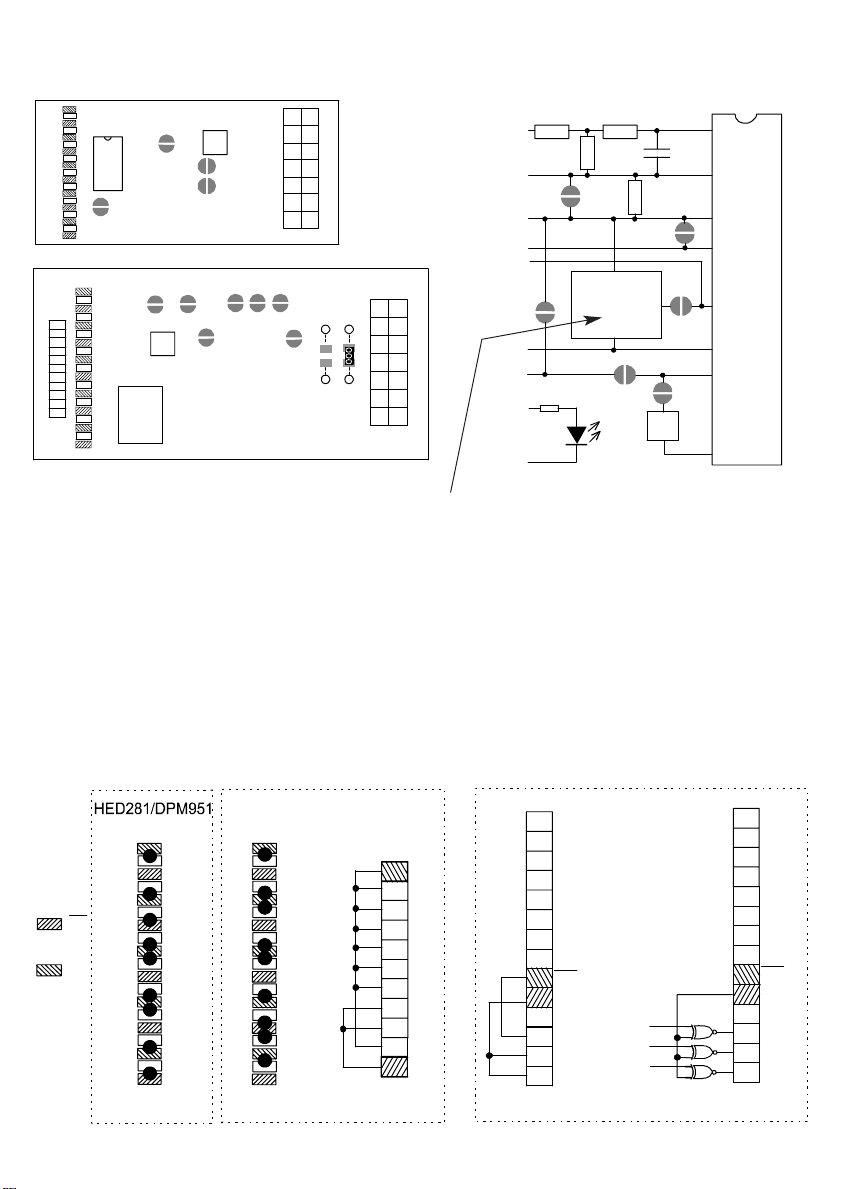

Application Circuits
Anwendungsschaltungen
Circuits Integres pour les Applications
Circuitos De Aplicación
Circuiti Di Applicazione
PCB and Links
Leiterplatten und Verbindungen
Cartes de circuits imprimés et liaisons
Circuito impreso y enlaces
PCB e collegamenti

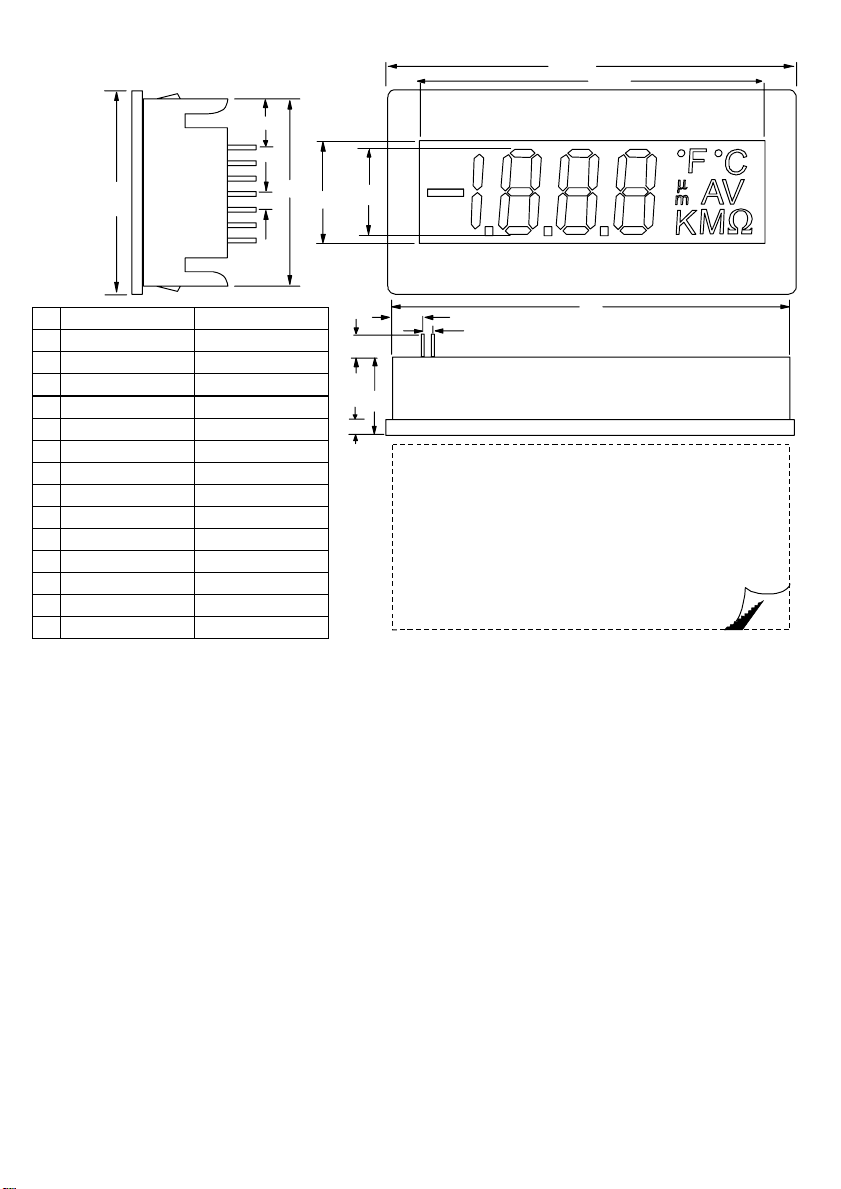

Dimensions
Abmessungen
Dimensiones
Dimensioni

2
Introduction
•Low power consumption
•5 or 9 volt dc operation (customer selectable)
•Annunciators for common engineering units and decimal point
•Auto-polarity
•200mV full scale reading
In 5V mode each module generates its own -5V supply which enables it to measure signals with the same
common zero as the supply. Connections are brought out to enable the module to operate in various modes
including single ended, ratio measurement and differential. Different modes are selected by linking PCB
solder pads which are provided for the purpose.
Min Typ Max Units
Accuracy (±1 LSD) 0.05 0.1 %
Linearity ±1 LSD
Sample Rate 3 per sec
Temperature Stability 30 ppm/°C
Operating temperature 0 50 °C
Storage temperature -20 70 °C
Supply voltage (5V mode) 3 5 7 Vdc
Supply voltage (9V mode) 7 9 12 Vdc
Supply current 2 mA
Backlight current (HED281/DPM951) 80 mA
Backlight current (HED282DPM952) 160 mA
Input impedance 100
MΩ
Specification
Internal Reference Voltage
The internal reference voltage (REF HI) is set by VR1.The voltage is factory set at 100.0mV but may be
trimmed to suit individual applications, eg. to compensate for the inaccuracy of external resistors when using
scaling configurations.
HED281/282 only:
This is a 9 turn pot for greatest accuracy.
Power Supply Selection
5 volt mode 9 volt mode
LK5 Open LK5 Shorted
LK6 Shorted LK6 Open
Application Circuits (page 13)
Note:
In the application circuits, power is supplied on pins +V and 0V.
Caution:
Where the measurement voltage is referenced to the supply voltage (in either current or voltage applications)
the voltage on IN HI or IN LO must not exceed ±4.5V for 5V supply or ±3.5V for 9V supply.
Scaling Configuration
You can configure the HED282/DPM952 for different voltage ranges by soldering resistors in the positions
RA and RB. As supplied RA has a 0Ωresistor fitted. On the HED281/DPM951, RA and RB must be fitted
externally.
0.1% resistors are required to maintain an accuracy of 0.1%. This may be relaxed if an accuracy less than
this is required.

Connector CN1
Pin Name Function
1 IN HI Positive measuring input
2 IN LO Negative measuring input
3 VDD Module DC positive supply +5V or +9V
4 VSS Module DC negative supply 0V
5 COMMON Analog common input
6 BL+ Backlight: connect to +5V or with external resistor for +9V supply *
7 REF LO Negative reference voltage input
8 REF HI Positive reference voltage input
9 BP (Selected) Connect to annunciator or decimal point inputs
10 BP (Not Selected) Connect to all unused annunciator or decimal point inputs
11 BL- Backlight negative supply. Note: connect directly to OV not to pin 4
12 DP3 Decimal point 1.999
13 DP2 Decimal point 19.99
14 DP1 Decimal point 199.9
Links and Mode Connections (page 12)
Function HED281/DPM951 HED282/DPM952
Links ANALOGUE COMMON to IN LO
Connect CN1 pins
2-5
Solder LK1
Links ANALOGUE COMMON to VSS
Connect CN1 pins
4-5
Solder LK2
Links REF LO to ANALOGUE COMMON
Connect CN1 pins
7-5
Solder LK3
Links REF HI to VR1 (remove link if using external reference voltage
circuit)
Solder LK4 Solder LK4
Power supply voltage mode link (see Power Supply Selection) Solder LK5 Solder LK5
Power supply voltage mode link (see Power Supply Selection) Solder LK6 Solder LK6
TEST LINK. Forces display to 1888. Do not use for more than 2
seconds or damage to the display may occur
Briefly bridge LKT Briefly bridge LKT
Analogue Inputs
IN HI, IN LO and REF HI are all differential inputs. They respond to the voltage across them and not to the
voltage with respect to the power supply. The only exception to this is in 5V mode where the analogue
common and VSS have been connected together. There is a limit to the voltage which can be measured
using a differential input and this is known as the common mode range. No input may be taken outside the
range VDD minus 0.5V and VSS plus 1.0v. If there is a danger that any input may be taken outside these
limits, it is necessary to fit a resistor of suitable value to limit the current to 100µA in series with the input or
damage to the unit may occur.
Connector CN2 (HED282/DPM952 only)
Pin Annunciator Function
1 BP (Annunciator Not Selected)
2A Amps
3 °C Degrees Celsius
4 °F Degrees Fahrenheit
5µ Micro
6 m Milli
7 K Kilo
8M Mega
9ΩOhms
10 V Volts
11 BP (Annunciator Selected)
Annunciators (page 12)
To display an annunciator, solder a
connection between the required
Annunciator solder pad and the
adjacent BP (Selected) solder pad. For
the annunciators that are not in use,
solder a connection between the
associated Annunciator solder pad and
the adjacent BP (Not Selected) solder
pad to ensure that they do not appear.
3
* 281/951: 68Ω
282/952: 33Ω

Anwendungsschaltungen (seite 13)
Hinweis:
Bei den Anwendungsschaltungen erfolgt die Stromversorgung über die Kontakte +V und 0V.
Vorsicht:
Wenn die Meßspannung zur Versorgungsspannung in Bezug gesetzt wird (bei Strom- oder
Spannungsanwendungen), darf die Spannung an IN HI bzw. IN LO im 5-V-Betrieb ±4,5 V und im 9-V-Betrieb
±3,5 V nicht übersteigen.
Skalenkonfiguration
Das HED282/DPM952 kann vorübergehend für andere Spannungsbereiche konfiguriert werden, indem
Widerstände an die Positionen RA und RB gelötet werden. Im Lieferzustand ist an RA ein 0-Ω-Widerstand
angebracht. Beim HED281/DPM951 müssen RA und RB extern angebracht werden.
Für eine Genauigkeit von 0,1 % sind 0,1-%-Widerstände erforderlich. Wenn die geforderte Genauigkeit
geringer ist, kann von dieser Vorgabe entsprechend abgewichen werden.
4
Einführung
•Geringer Stromverbrauch
•Betriebsspannung 5 oder 9 Volt Gleichstrom (vom Benutzer einstellbar)
•Anzeigefelder für gängige Maßeinheiten und Dezimaltrennzeichen
• Autopolarität
• Skalenendwert 200mV
Im 5-V-Modus generiert jedes Modul eine eigene -5-V-Versorgung, so daß auch Signale gemessen werden
können, deren Gleichtakt-Nullwert mit der Spannungquelle übereinstimmt. Die herausgeführten Anschlüsse
ermöglichen unterschiedliche Betriebsarten des Moduls (einseitig, Relationsmessung und differentiell). Die
jeweilige Betriebsart wird durch Verbinden entsprechender Leiterplatten-Lötfelder ausgewählt.
minimal typisch maximal Einheit
Genauigkeit (± 1 niedrigstwertige Stelle) 0.05 0.1 %
Linearität ±1
niedrigstwertige
Stelle
Samplingrate 3 pro sec
Temperaturstabilität 30 ppm/°C
Betriebstemperatur 0 50 °C
Lagertemperatur -20 70 °C
Versorgungsspannung (5-V-Betrieb) 3 5 7 V GS
Versorgungsspannung (9-V-Betrieb) 7 9 12 V GS
Versorgungsstrom 2 mA
Strom für Hintergrundbeleuchtung (HED281/DPM951) 80 mA
Strom für Hintergrundbeleuchtung (HED282/DPM952) 160 mA
Eingangsimpedanz 100 MΩ
Technische Daten
IInterne Referenzspannung
Die interne Referenzspannung (REF HI) wird mit VR1 eingestellt. Die Spannung ist werksseitig auf 100,0 mV
voreingestellt; sie kann entsprechend der jeweiligen Anwendung angepaßt werden, beispielsweise um die
Ungenauigkeiten externer Widerstände bei Skalenkonfigurationen auszugleichen.
Nur bei HED281/282 only:
Hierbei handelt es sich um ein Potentiometer mit neun Windungen, das höchste Genauigkeit ermöglicht.
Wahl des Versorgungsspannungs
5-Volt-Betrieb 9-Volt-Betrieb
LK5 offen LK5 geschlossen
LK6 geschlossen LK6 offen

Analogeingänge
IN HI, IN LO und REF HI sind Differenzialeingänge. Sie reagieren auf die jeweils anliegende Spannung und nicht auf die
Spannung in bezug zur Stromquelle. Die einzige Ausnahme ist der 5-V-Modus bei verbundenem ANALOGUE COMMON
und VSS. Die mit Differenzialeingang meßbare Spannung ist auf den sog. Gleichtaktbereich begrenzt. Es dürfen keine
Eingangsspannungen außerhalb des Bereiches VDD minus 0,5 V und VSS plus 1,0 V anliegen. Wenn die Gefahr besteht,
daß diese Grenzwerte überschritten werden, muß ein geeigneter Widerstand zur Begrenzung des Stroms auf 100µA mit
dem Eingang in Reihe geschaltet werden, da das Gerät sonst beschädigt wird. 5
Anschluß CN1
Pin Bezeichnung Funktion
1 IN HI Meßeingang positiv
2 IN LO Meßeingang negativ
3 VDD Gleichspannung für Modul positiv, +5 V oder +9V
4 VSS Gleichspannung für Modul negativ, 0 V
5 COMMON Analoger Gleichtakt-Eingang
6BL+
Hintergrundbeleuchtung: Anschluß an +5 V oder mit externe Widerstand für +9-V-
Versorgung *
7 REF LO Referenzspannung negativ
8 REF HI Referenzspannung positiv
9 BP (ausgewählt) Anschluß an Anzeigefelder oder Dezimalpunkt-Eingänge
10 BP (nicht ausgewählt) Anschluß an alle nicht benutzten Anzeigefelder oder Dezimalpunkt-Eingänge
11 BL-
Negativ Versorgung für Hintergrundbeleuchtung. Hinweis: Direkt an 0 V anschließen,
nicht an Pol 4
12 DP3 Dezimalpunkt 1.999
13 DP2 Dezimalpunkt 19.99
14 DP1 Dezimalpunkt 199.9
Verbindungen und Modus-Anschlüsse (seite 12)
Funktion HED281/DPM951 HED282/DPM952
Verbindung ANALOGUE COMMON mit IN LO
Pins 2–5 von CN1
verbinden
LK1 verlöten
Verbindung ANALOGUE COMMON mit VSS
Pins 4–5 von CN1
verbinden
LK2 verlöten
Verbindung REF LO mit ANALOGUE COMMON
Pins 7–5 von CN1
verbinden
LK3 verlöten
Verbindung REF HI mit VR1 (Verbindung lösen, wenn externe
Referenzspannungsschaltung verwendet wird)
LK4 verlöten LK4 verlöten
Verbindung für Versorgungsspannungsmodus (siehe „Wahl des
Versorgungsspannungsmodus“)
LK5 verlöten LK5 verlöten
Verbindung für Versorgungsspannungsmodus (siehe „Wahl des
Versorgungsspannungsmodus“)
LK6 verlöten LK6 verlöten
Testverbindung; Anzeige wird auf 1888 gesetzt. Höchstens zwei Sekunden lang
benutzen, da sonst Anzeige beschädigt wird!
LKT kurzzeitig
überbrücken
LKT kurzzeitig
überbrücken
Anzeigefelder (seite 12)
Zum Einblenden eines Anzeigefeldes ist
eine Lötverbindung zwischen dem
jeweiligen Anzeigefeldeslötfeld und dem
danebenliegenden Lötfeld BP
(ausgewählt) herzustellen. Bei den nicht
benutzten Anzeigefeldern ist eine
Lötverbindung zwischen dem jeweiligen
Anzeigefeldeslötfeld und dem
danebenliegenden Lötfeld BP(nicht
ausgewählt) herzustellen, so daß die
Felder ausgeblendet werden.
Anschluß CN2 (nur bei HED282/DPM952)
Pin Anzeigefeld Funktion
1 BP (Anzeigefeld nicht ausgewählt)
2 A Ampere
3 °C Grad Celsius
4 °F Grad Fahrenheit
5 µ Mikro-
6 m Milli-
7 K Kilo-
8M Mega-
9ΩOhm
10 V Volt
11 BP (Anzeigefeld ausgewählt)
* 281/951: 68Ω
282/952: 33Ω

Circuits integres pour les applications (page 13)
Note:
Dans les circuits intégrés pour les applications, l’énergie électrique est fournie aux broches +V et 0V.
Attention:
Si la tension de mesure est référencée à la tension de l’alimentation batterie (que ce soit lors d’applications
avec courant ou avec tension), la tension en IN HI ou en IN LO ne doit jamais dépasser ±4.5V pour une
alimentation de 5V ou bien ±3.5V pour une alimentation de 9V.
Configuration de changement d’échelle
Vous avez la latitude de configurer votre HED282/DPM952 pour qu’il respecte différentes échelles de tension
en soudant des résistances aux positions RA et RB. RA, alimentée en tension, est munie d’une résistance
0Ω. Sur le modèle HED281/DPM951, il faut équiper RA et RB extérieurement.
Des résistances à 0.1% sont nécessaires afin de préserver une précision de 0.1%. On peut s’en dispenser si
l’on n’a besoin que d’une précision moindre.
6
Introduction
• Faible consommation d’énergie
• Fonctionnement avec 5 ou 9 volts dc (au choix de l’utilisateur)
• Tableaux indicateurs pour les unités techniques communes et Virgule Décimale
• Autopolarité
• Déviation complète sur l’échelle de 200mV
En mode 5V, chaque module produit sa propre alimentation de 5V, ce qui le laisse libre d’effectuer ses
mesures de signaux en conservant le même zéro commun que l’alimentation. Les connexions sont câblées
afin que le module fonctionne en différents modes dont le mode de fonctionnement avec connexion terre, le
mode de mesure proportionnelle et le mode différentiel. La sélection de plusieurs de ces modes s’opère en
reliant les contacts sur les cartes de circuits imprimés dont sont munis les appareils.
Min Type Max Unités
Précision (±1 LSD) 0.05 0.1 %
Linéarité ±1 LSD
Fréquence des relevés 3 par s.
Stabilité thermique 30 ppm/°C
Température d'opération 0 50 °C
Température de stockage -20 70 °C
Potentiel alimentation (mode 5V) 3 5 7 V cont.
Potentiel alimentation (mode 9V) 7 9 12 V cont.
Courant alimentation 2 mA
Courant retour (HED281/DPM951) 80 mA
Courant retout (HED282/DPM952) 160 mA
Impédance d'entrée 100
MΩ
Caractéristiques techniques
Tension interne de référence
La tension interne de référence (REF HI) est réglée par VR1, un potentiomètre 9 tours dispensant une très
grande précision.
La tension est réglée en usine sur 100.0mV mais on peut la calibrer pour l’adapter à des applications
personnalisées, si l’on veut, par exemple, compenser l’imprécision de résistances externes lorsque l’on
travaille avec des configurations de changement d’échelle.
Uniquement sur HED281/282:
Il est un potentiomètre 9 tours dispensant une très grande précision.
Sélection d’alimentation électrique
Mode 5 Volts Mode 9 Volts
LK5 ouvert LK5 dérivés
LK6 dérivés LK6 ouvert

Entrées analogiques
Les entrées IN HI, IN LO et REF HI sont toutes différentielles. Elles répondent aux tensions qui les relient entre elles et non
à la tension d’alimentation de l’appareil. Une seule exception à cela consiste dans le mode d’alimentation à 5V, où le mode
commun analogique et VSS sont reliés entre eux. La tension présente une limite qui peut être mesurée au moyen d’une
entrée différentielle: c’est une méthode que l’on peut appeler “écart de mode commun”. Aucune entrée ne devrait échapper
à la marge VDD moins 0.5V et VSS plus 1.0v. Si une entrée risque vraiment de déborder par rapport à ces limites, il faut
obligatoirement avoir recours à une résistance de valeur appropriée afin de limiter, en cours d’entrée, le courant électrique à
100µA en série. Sinon, on court un grand risque d’endommager l’appareil. 7
Connecteur CN1
Point Nom Fonction
1 IN HI Entrée de mesure positive
2 IN LO Entrée de mesure négative
3 VDD Alim. positive continue +5V ou +9V du module
4 VSS Alim. négative continue 0V du module
5 COMMON Entrée commune analogique
6 BL+ Retour: se connecter à +5V ou avec une résistance externe pour une alimentation 9V *
7 REF LO Entrée de potentiel de référence négative
8 REF HI Entrée de potentiel de référence positive
9 BP (Selectionne) Se connecter au les tramsmetteurs ou les entrées de virgule décimale
10 BP (non Selectionne) Se connecter à tous les tramsmetteurs inutilisés ou les entrées de virgule décimale
11 BL-
Alimentation retour négative. Note : se connecter directement à OV et non pas au
terminal 4
12 DP3 Virgule décimale 1,999
13 DP2 Virgule décimale 19,99
14 DP1 Virgule décimale 199,9
Liaisons et connexions des modes (page 12)
Fonction HED281/DPM951 HED282/DPM952
Relie ANALOGUE COMMON à IN LO
Connexion CN1
points 2-5
Soudure LK1
Relie ANALOGUE COMMON à VSS
Connexion CN1
points 4-5
Soudure LK2
Relie REF LO à ANALOGUE COMMON
Connexion CN1
points 7-5
Soudure LK3
Relie REF HI à VR1 (annuler la liaison en cas d'utilisation d'un circuit de
potentiel de référence externe)
Soudure LK4 Soudure LK4
Liaison mode potentiel d'alimentation électrique (voir sélection du mode
d'alimentation électrique)
Soudure LK5 Soudure LK5
Liaison mode potentiel d'alimentation électrique (voir sélection du mode
d'alimentation électrique)
Soudure LK6 Soudure LK6
LIAISON TEST. Impose l'affichage de 1888. Ne pas utiliser plus de 2 secondes
pour ne pas endommager l'affichage
Dérivation LKT Dérivation LKT
Tableaux indicateurs (page 12)
Pour afficher un tableau indicateur, câbler
le contact de l’indicateur souhaitée avec
le contact BP (Selectionne) adjacent.
Pour les tableaux indicateurs inutiles, il
suffit de faire un câblage entre le contact
l’indicateur qui leur est associée et le
contact BP (Non Selectionne) adjacent
pour être sûr qu’ils ne s’afficheront pas.
Connecteur CN2 (uniquement sur HED282/DPM952)
Point Transmetteur Fonction
1 BP (Transmetteur non Selectionne)
2 A Ampères
3 °C Degrés Celsius
4 °F Degrés Fahrenheit
5µ Micro-
6 m Mili-
7 K Kilo-
8M Méga-
9ΩOhms
10 V Volts
11 BP (Transmetteur Selectionne)
* 281/951: 68Ω
282/952: 33Ω

8
Introducción
•Bajo consumo energético
•Operación a 5 ó 9 voltios cc (puede ser seleccionado por el cliente)
•Avisadores para unidades de ingeniería comunes y puntos decimales
•Autopolaridad
•lectura a escala completa de 200 mV
En el modo 5V cada módulo genera su propio suministro de –5V que le permite medir señales con el mismo
cero común que el suministro. Las conexiones son sacadas para permitir que el módulo funcione en distintos
modos incluyendo la medición de relación uniterminal y diferencial. Los distintos modos están seleccionados
mediante la unión de terminales por soldadura de placas de circuito impreso que se suministran con tal fin.
Min Tipo Max Unidades
Precisión (±1 LSD) 0.05 0.1 %
Linearidad ±1 LSD
Velocidad de muestra 3 por s
Estabilidad temperatura 30 ppm/°C
Temperatura de operativa 0 50 °C
Temperatura de almacenamiento -20 70 °C
Voltaje de entrada (modo 5V) 3 5 7 Vdc
Voltaje de entrada (modo 9V) 7 9 12 Vdc
Corriente de entrada 2 mA
Corriente contraluz (HED281/DPM951) 80 mA
Corriente contraluz (HED282/DPM952) 160 mA
Impedancia de entrada 100
MΩ
Especificación
Voltaje de referencia interno
El voltaje de referencia interno (REF HI) es ajustado por VR1 para mayor precisión. El voltaje es ajustado en
fábrica a 100,0 mV pero se puede ajustar para adaptarse a aplicaciones individuales, ej. para compensar la
imprecisión de resistores externos cuando se utilizan configuraciones de escala.
HED281/282 solamente:
Este es un potenciómetro de 9 vueltas.
Selección de suministro de energía
Modo 5 voltios Modo 9 voltios
LK5 abierto LK5 acortado
LK6 acortados LK6 abierto
Circuitos de aplicación (página 13)
Nota:
En los circuitos de aplicación, la energía es suministrada en las clavijas +V y 0V.
Precaución :
En casos en que el voltaje de medición es de referencia para el voltaje de suministro (en cualquier
aplicación de corriente o voltaje) el voltaje en IN HI o IN LO no debe exceder ±4,5V para el suministro de 5V
o ±3,5V para suministro de 9V.
Configuración de escala
Puede configurar el HED282/DPM952 para distintos rangos de voltaje al soldar los resistores en las
posiciones RA y RB. Como RA suministrado tiene un resistor 0Ωincorporado. En el HED281/DPM951, RA y
RB se deben ajustar externamente.
Los resistores de 0,1% son requeridos para mantener una precisión de 0,1%. Esto se puede relajar si se
requiere una precisión menor de ésta.

Entradas analógicas
IN HI, IN LO y REF HI son todas entradas diferenciales. Responden al voltaje a través de ellas y no al voltaje en relación al
suministro energético. La única excepción es el modo 5V en que el común analógico y VSS han sido conectados juntos.
Existe un límite del voltaje que puede ser medido con una entrada diferencial y esto se conoce como el rango de modo
común. No se puede tomar una entrada de fuera del rango VDD menos 0,5V y VSS más 1,0V. Si existe el peligro de que
alguna entrada se pueda tomar fuera de estos límites, es necesario ajustar un resistor de valor adecuado para limitar la
corriente a 100µA en serie con la entrada o puede dañarse la unidad. 9
Conector CN1
Clavija Nombre Función
1 IN HI Entrada de medición positiva
2 IN LO Entrada de medición negativa
3 VDD Módulo CC alimentación positiva +5V ó +9V
4 VSS Módulo CC alimentación negativa 0V
5 COMMON Entrada común analógica
6 BL+ Contraluz: conecte a +5V o con resistor externo para alimentación de +9V *
7 REF LO Entrada de voltaje de referencia negativa
8 REF HI Entrada de voltaje de referencia positivo
9 BP (seleccionado) Conecte a los avisadores o a las entradas de puntos decimales
10 BP (no seleccionado) Conecte a todos los avisadores sin usar o a las entradas de puntos decimales
11 BL-
Contraluz alimentación negativa. Note que conecte directamente a OV no a la
terminal 4
12 DP3 Punto decimal 1.999
13 DP2 Punto decimal 19.99
14 DP1 Punto decimal 199.9
Enlaces y conexiones de modo (página 12)
Función HED281/DPM951 HED282/DPM952
Enlace ANALOGUE COMMON a IN LO
Conecte CN1
clavijas 2-5
Soldada LK1
Enlaces ANALOGUE COMMON a VSS
Conecte CN1
clavijas 4-5
Soldada LK2
Enlaces REF LO a ANALOGUE COMMON
Conecte CN1
clavijas 7-5
Soldada LK3
Enlaces REF HI a VR1 (retire enlace si utiliza un circuito de voltaje
de referencia externo)
Soldada LK4 Soldada LK4
Enlace modo voltaje suministro de alimentación (véase Selección
del modo de suministro de alimentación)
Soldada LK5 Soldada LK5
Enlace modo voltaje suministro de alimentación (véase Selección
de modo de suministro de alimentación)
Soldada LK6 Soldada LK6
ENLACE PRUEBA. Pone la pantalla en 1888. No lo utilice durante
más de 2 segundos o se pueden producir daños a la pantalla
Breve puente LKT Breve puente LKT
Avisadores (página 12)
Para visualizar un avisador, suelde una
conexión entre la terminal soldada avisador
y la terminal soldada BP (Seleccionada)
adyacente. Para los avisadores que no están
en uso, suelde una conexión entre la
terminal soldada avisador asociada y la
terminal soldada BP (No Seleccionada) para
asegurarse de que no aparezcan.
Conector CN2 (HED282/DPM952 solamente)
Clavija Avisador Función
1 BP (Avisador no seleccionado)
2 A Amperios
3 °C Grados Celsius
4 °F Grados Fahrenheit
5µ Micro
6 m Mili
7 K Kilo
8M Mega
9ΩOhmios
10 V Voltios
11 BP (Avisador seleccionado)
* 281/951: 68Ω
282/952: 33Ω

Circuiti di applicazione (pagina 13)
Nota:
Nei circuiti di applicazione l’alimentazione viene fornita ai piedini +V+ e 0V.
Avvertenza:
Quando la tensione di misurazione viene riferita alla tensione di alimentazione (sia nelle applicazioni di
corrente che di tensione) la tensione in prossimità di IN HI o IN LO non deve superare i ±4,5V per l-
alimentazione a 5V oppure i ±3,5V per l’alimentazione a 9V.
Configurazione di demoltiplicazione
È possibile configurare il HED282/DPM952 per diversi intervalli di tensione saldando i resistori nelle posizioni
RA ed RB. Di serie RA presenta un resistore da 0Ω. Sul modello HED281/DPM951 è necessario che RA ed
RB siano montati esternamente.
I resistori 0,1% sono necessari per mantenere un livello di scarto di 0,1%. Si può fare a meno di questi
resistori se il valore di scarto richiesto è superiore.
10
Introduzione
•Basso consumo di energia
•Funzionamento a 5 o 9 volt ca (selezionabile dal cliente)
•Segnalatori per unità di ingegneria comuni e il punto decimale
• Impostazione automatica della polarità
• Lettura completa a 200mV
In modaità 5V ciascun modulo genera la propria alimentazione a -5V, la quale consente di misurare i segnali
con lo stesso zero comune dell’alimentazione. I collegamenti vengono portati all’esterno per consentire il
funzionamento del modulo in diverse modalità, comprese le misurazioni della velocità sbilanciata e
differenzialel. È possibile selezionare le diverse modalità collegando le piastre di saldatura PCB fornite
appositamente.
Min Tip Max Unità
Precisione (±1 LSD) 0.05 0.1 %
Linerità ±1 LSD
Velocità di campionamento 3 per sec
Stabilità temperatura 30 ppm/°C
Temperatura di funzionamento 0 50 °C
Temperatura di conservazione -20 70 °C
Tensione di alimentazione (modalità 5V) 3 5 7 Vdc
Tensione di alimentazione (modalità 9V) 7 9 12 Vdc
Corrente di alimentazione 2 mA
Corrente retroilluminazione (HED281/DPM951) 80 mA
Corrente retroilluminazione (HED282/DPM952) 160 mA
Impedenza di ingresso 100
MΩ
Specifiche
Tensione di riferimento interno
La tensione di riferimento interno (REF HI) viene impostata da VR1. La tensione viene impostata in fabbrica
a 100,0mV, ma è possibile ridurla per adattarsi alle singole applicazioni, ad esempio per compensare
l’imprecisione dei resistori esterni durante l’utilizzo delle configurazioni di demoltiplicazione.
solo HED281/282:
Un potenziometro da 9 giri per ottenere una maggiore precisione.
Selezione alimentazione
Modalità 5 volt Modalità 9 volt
LK5 aperto LK5 cortocircuitato
LK6
cortocircuitato
LK6 aperto

Input analogici
IN HI, IN LO e REF HI sono tutti input differenziali che rispondono alla tensioni da cui sono attraversati e non alla tensione
dell’alimentatore. L’unica eccezione la si ottine in modalità 5V dove il comune analogico e VSS sono stati collegati tra loro.
Non vi è alcun limite alla tensione misurabile utilizzando un input differenziale, conosciuto come l’intervallo di modalità
comune. Non è possibile misurare nessun valore al di fuori dell’intervallo VDD meno 0,5V e VSS più 1,0v. Se c’è la
possibilità che venga rilevato un valore al di fuori di questi limiti, è necessario installare un resistore di valore appropriato in
serie con l’input per limitare la corrente a 100µA, altrimenti si potrebbero arrecare dei danni all’unità. 11
Funzione HED281/DPM951 HED282/DPM952
Collega ANALOGUE COMMON a IN LO Collega CN1 piedini 2-5 Saldatura LK1
Collega ANALOGUE COMMON a VSS Collega CN1 piedini 4-5 Saldatura LK2
Collega REF LO a ANALOGUE COMMON Collega CN1 piedini 7-5 Saldatura LK3
Collega REF HI a VR1 (rimuovi collegamento se si utilizza circuito
con tensione di riferimento esterno)
Saldatura LK4 Saldatura LK4
Collegamento modalità tensione alimentatore (vedere Selezione
modalità alimentazione)
Saldatura LK5 Saldatura LK5
Collegamento modalità tensione alimentatore (vedere Selezione
modalità alimentazione)
Saldatura LK6 Saldatura LK6
TEST LINK. Forza il display a 1888. Non utilizzare per più di due
secondi, altrimenti si potrebbero causare danni al display
Derivare brevemente in
parallelo LKT
Derivare brevemente in
parallelo LKT
Connettore CN1
Piedino Nome Funzione
1 IN HI Input di misurazione positivo
2 IN LO Input di misurazione negativo
3 VDD Alimentazione positiva modulo CA +5V o +9V
4 VSS Alimentazione negativa modulo CA 0V
5 COMMON Input comune analogico
6BL+
Retroilluminazione: Connessione a +5V oppure con resistore esterno per
alimentazione +9V *
7 REF LO Input tensione riferimento negativo
8 REF HI Input tensione riferimento positivo
9 BP (selezionato) Connessione a i segnalatori o input punto decimale
10 BP (non selezionato) Connessione a tutti i segnalatori non utilizzati o input punto decimale
11 BL-
Alimentazione retroilluminazione negativo. Nota: collega direttamente a
OV non a terminale 4
12 DP3 Punto decimale 1,999
13 DP2 Punto decimale 19,99
14 DP1 Punto decimale 199,9
Collegamenti e modalità di connessione (pagina 12)
Segnalatori (pagina 12)
Per visualizzare un segnalatore, saldare
una connessione tra l’apposita piastra di
saldatura segnalatori e la piastra di
saldatura BP (selezionato) adiacente.
Per i segnalatori che non vengono
utilizzati saldare una connessione tra la
relativa piastra segnalatori e la piastra
BP (non selezionato) adiacente, in
modo tale che non vengano visualizzati.
Connettore CN2 (solo HED282/DPM952)
Piedino Segnalatore Funzione
1 BP (Segnalatore non selezionato)
2A A
3 °C gradi centigradi
4 °F gradi Fahrenheit
5µ micro
6 m milli
7 K Kilo
8M Mega
9Ωohm
10 V Volt
11 BP (Segnalatore selezionato)
* 281/951: 68Ω
282/952: 33Ω

12
A
V
k
M
Ω
Ω
m
µ
µ
°F
°F
°C
°C
LK1
LK2
LK4
LK5LK6 LK3
LKT
RA
RB
CN1
CN1
1
1
13
13
14
14
2
2
LKT
LK4 VR1
VR1
LK6
LK5
A
V
k
M
m
CN2
11
1
HED281/DPM951
HED282/DPM952
PCB and Links, Leiterplatten und Verbindungen, Cartes de circuits imprimés et
liaisons, Circuito impreso y enlaces, PCB e collegamenti
COM
REF HI
REF LO
IN HI
IN LO
7016
10nF
RB
RA
100k
-5V
LK1
LK3
LK2
LK4
LK5 LK6
BL-
BL+
1M0
VDD
VSS
BP BP
DP1 DP1
DP2 DP2
DP3 DP3
BP BP
10 10
9
14 14
13 13
12 12
=
= DP3
1
0
0
CN1 CN1
Annunciator Examples, Verdrahtungsbeispiele für Anzeigefelder, Exemples de
Tableaux indicateurs, Ejemplos de Avisadores, Esempi di Segnalatori
A
V
k
M
ΩΩΩ
m
µµµ
°F °F °F
°C °C °C
A
A
VV
kk
MM
mm
= MΩ
=
= mV
CN2
11
1
HED282/DPM952
BP
BP
Decimal Point, Dezimalpunkt,
Virgule Décimale, Punto Decimal,
Punto Decimale
Precision Voltage Reference
Präzisionsreferenzspannung
Référence du potentiel de précision
Referencia de voltaje de precisión
Riferimento tensione dei precisione

1
2
5
3+V
V
Analog Voltage
Voffset
0V
4
RA
RB
IN HI
VDD
VSS
IN LO
COMMON
<=
±200mV
5V
0V 0V
9V
281/951
CN1:4+5
CN1:7+5
LK4
LK6
281/951
LK2
LK3
LK4
LK6
CN1:7+5
LK4
LK5
281/951 LK3
LK4
LK5
281/951
Voltage Ratio, Spannungsverhältnisses, Tension Proportionnelle, Relación de Voltaje,
Rapporto di Tensione
281/951
CN1:4+5
LK6
282/952
LK2
LK6
281/951
CN1:2+5
CN1:4+5
CN2:7+5
LK6
282/952
LK1
LK2
LK3
LK6
LK5
+V
V2
V1
<=
200mV±
<=
+200mV
0V
IN HI
REF HI
IN LO
REF LO
1
2
8
7
3
4
VDD
VSS
5V
0V 0V
0V 0V
9V5V 9V
+
–
+
–
+
–
+
–
V2 x 1000
V1
13
Application Circuits, Anwendungsschaltungen, Circuits Integres pour les
Applications, Circuitos De Aplicación, Circuiti Di Applicazione
Voltage, Spannungs, Tension, Voltaje, Tensione
281/951
CN1:4+5
CN1:7+5
LK4
LK6
282/952
LK2
LK3
LK4
LK6
281/951
CN1:2+5
CN1:4+5
CN1:7+5
LK4
LK6
282/952
LK1
LK2
LK3
LK4
LK6
CN1:7+5
LK4
LK5
281/951 LK3
LK4
LK5
282/952
1
2
3+V +V
0V 0V
4
RA
RB
IN HI
VDD
VSS
IN LO
<=
±200mV
IN HI
IN LO
900K 0.1% W¼
90K 0.1% W¼
9K 0.1% W¼
1K 0.1% W¼
200mV
2V
20V
200V
1
2
3
4
VDD
VSS
RA RB
200mV 0Ω
2V 900K 100K
20V 990K 10K
200V 999K 1K
∞5V
0V 0V
0V 0V
9V5V 9V
+
–+
–
+
–
+
–
Voltage Offset, Spannungs-Offset, Offset de Tension, Compensación de Voltaje,
Scostamento Tensione

14
Current, Strom, Courant, Corriente, Corrente
CN1:7+5
LK4
LK5
281/951 LK3
LK4
LK5
282/952
5V
0V 0V
0V 0V
9V5V 9V
281/951
CN1:4+5
CN1:7+5
LK4
LK6
282/952
LK2
LK3
LK4
LK6
281/951
CN1:2+5
CN1:4+5
CN1:7+5
LK4
LK6
282/952
CN1:2+4
LK2
LK3
LK4
LK6
<=
±200mV
V
RC
20mA
2mA
200mA
2A
900Ω¼W
90Ω¼W
9Ω¼W
0.9Ω¼W
0.1Ω½W
200µA
I
+V
+V
0V
0V
IN HI
IN HI
IN LO
IN LO
1
1
2
2
3
3
4
4
VDD
VDD
VSS
VSS
I
+
–
+
–
+
–
+
–
RC !
RC
RC P >=
200mA 1 0.04ΩW
2A 0.1 0.4W
20A 0.01 4W
Ω
Ω
Current and Voltage, Strom und Spannung, Courant et Tension,
Corriente y Voltaje, Corrente e Tensione
281/951
CN1:2+5
CN1:4+5
CN1:7+5
LK4
LK6
282/952
CN1:2+4
LK2
LK3
LK4
LK6
+5V
<=
±200mV
<=
±200mV
IN HI IN HI
V
IN LO IN LO
VDD VDD
RA
RB
RC
RC !
RC
VSS VSS
I
0V
5V
+
–

15
5V
0V 0V
9V
281/951
CN1:4+5
CN1:7+5
LK6
282/952
LK2
LK3
LK6
LK3
LK5
282/952
CN1:7+5
LK5
281/951
+V
0V
IN HI
REF HI
IN LO
COMMON
1
220K
100K
100K
VRA
VRB
220K
220K
1N4148
2
8
5
3
4
VDD
VSS
Temperature using a Signal Diode, Temperatur mit Signaldiode,
Température à l’aide d’une Diode de Signal, Temperatura con un Diodo de Señal, Temperatura
Utilizzando un Diodo di Segnale
281/951
CN1:2+5
CN1:4+5
CN1:7+5
LK4
LK6
282/952
LK1
LK2
LK3
LK4
LK6
3
VDD
VSS
4
1
2
IN HI
IN LO
1M
10K
13
11
12
1
7
14
4
8
9
AD595
560Ω
LED
+5V
100nF 100nF
100µF
8 -18V
0V
0V
Type K
+
Temperature using a Thermocouple, Temperatur mit Thermoelement,
Température à l’aide d’une Thermocouple, Temperatura con un Térmico,
Temperatura Utilizzando un Coppia Termoelettrica
temperature adjust
temperatur stellen
température régler
temperatura ajuste
temperatura regolare
1- VRB: REF HI = 100mv
20°C VRA: 0°C
3100°C VRB: 100°C

Trumeter Company Ltd, Milltown Street, Radcliffe, Manchester
M26 1NX, England
Tel: (44) (0)161 724 6311 Fax: (44) (0)161 724 9455
e-mail: [e-mail]
Trumeter Ireland, PO Box 5050, Drogheda, Ireland
Tel: (353) (0)41 983 7755 Fax: (353) (0)41 983 7753
e-mail:[e-mail]
Trumeter Company Inc.,1020 North West 6 Street, Deerfield Beach
Florida 33442, U.S.A.
Tel: [phone] Fax: [phone]
email: [e-mail]
Trumeter Canada, 190 Brittania Road East, Unit 5, Mississauga,
Ontario, L4Z 1W6, Canada
Tel [phone] Fax: [phone]
email: [e-mail]
Trumeter Deutschland, Postfach 1215, D-71144, Steinenbronn, Deutschland
Tel: (49) (0) 7157 20801 Fax: (49) (0) 7157 20813
email: [e-mail]
Trumeter, 99 rue Parmentier, BP 304, 59666 Villeneuve d'Ascq Cedex, France
Tel: (33) (0) 3 20 59 16 26 Fax: (33) (0) 3 20 59 16 27
email: [e-mail]
http://www.trumeter.com
N
O
A
BC D
HJ
M
EF
G
KL
22.2 x 45mm +0.5/-0
(0.87 x 1.77” +.02/-0)
33 x 68mm +0.5/-0
(1.3 x 2.68” +.02/-0)
HED281/DPM951:
HED282/DPM952:
HED281/DPM951 HED282/DPM952
A
24mm (0.95") 36mm (1.42")
B
3.5mm (0.14") 9mm (0.35")
C
2.54mm (0.1") 2.54mm (0.1")
D
22mm (0.87") 33mm (1.3")
E
48mm (1.89") 72mm (2.83")
F
37mm (1.77") 61mm (2.4")
G
45mm 1.77") 68mm (2.68")
H
14mm (0.55") 14mm (0.55")
J
5mm (0.2") 6mm (0.24")
K
5mm (0.2") 6mm (0.24")
L
2.54mm (0.1") 2.54mm (0.1")
M
3mm (0.12") 3mm (0.12")
N
13mm (1.77") 18mm (0.71")
O10mm (0.4") 14mm (0.55")
Dimensions, Abmessungen, Dimensiones, Dimensioni
16
