01 Inter variateur de vitesse
02 Inverseur de sens
03 -
04 -
05 Fonction percussion
06 Butée de profondeur
07 Poignée latérale
08 Mandrin
01 Montage de la poignée latérale
01 -
01
L’utilisation d’accessoires adaptés et en bon
état est garant d’un fonctionnement optimal.
02
Ne pas utiliser la fonction percussion pour
le vissage ou le perçage dans des matériaux
fragiles
03
Pour percer sur des surfaces lisses (exemple :
faïence, verre, marbre), coller un morceau de
bande adhésive puis repérer l’endroit ou vous
devez percer, puis percer. Ceci permet au foret
de ne pas dévier de sa position initiale.
04
Toujours utiliser une cheville adaptée aux
matériaux et à l’objet à fixer.
01 Mise en marche, réglage de la vitesse
02 -
03 Vissage/dévissage
04 -

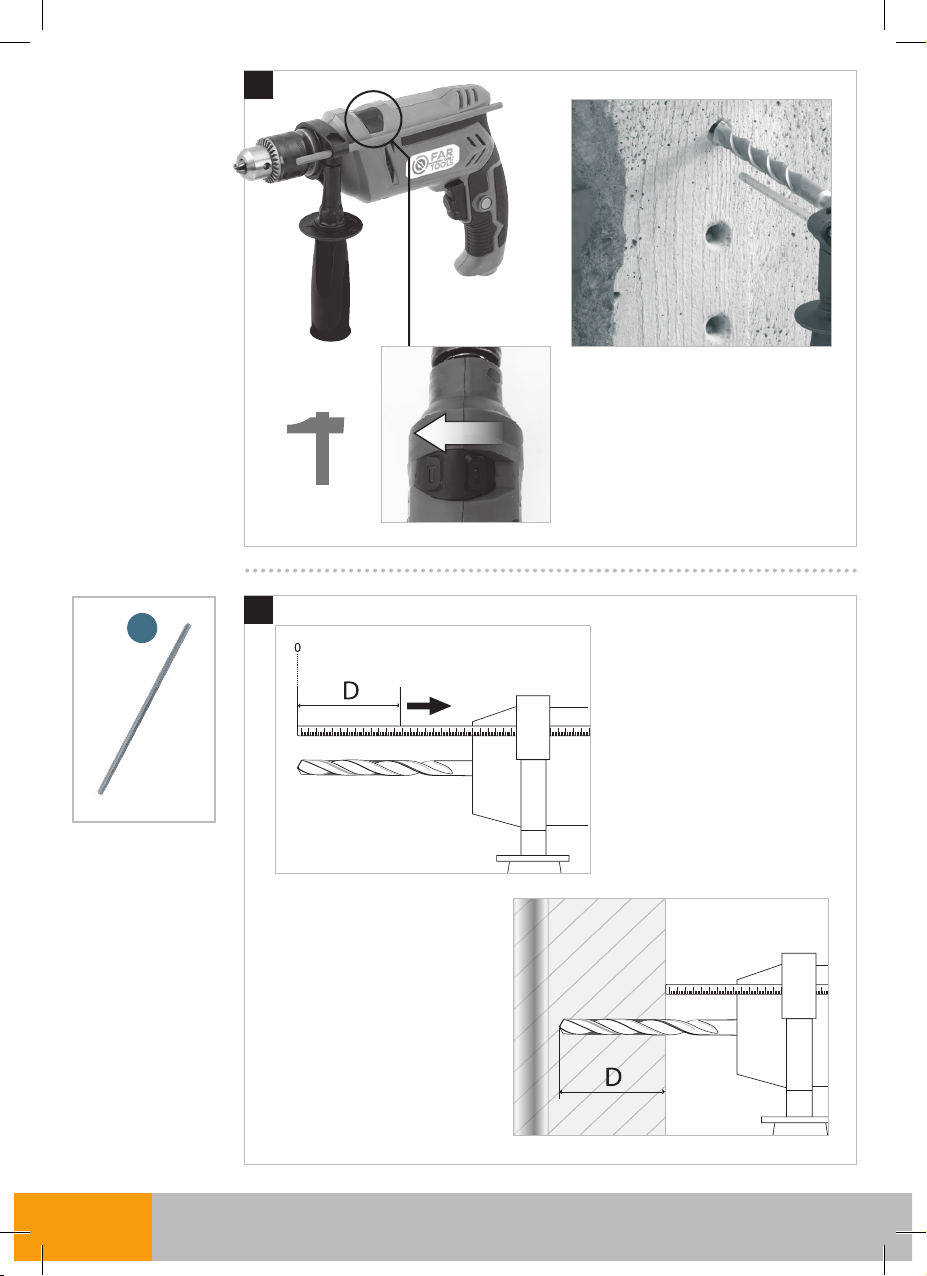

05 Fonction de perçage
06 Fonction percussion
07 Utilisation de la butée de profondeur
08 Utilisation de la poignée latérale
Description et repérage des organes de la machine
Contenu du carton
Assemblage de la machine
Fonctionnalité de la machine
Réglages de la machine
Remplacement des consommables
Entretien, préconisations et conseils
FIG. A & B
FIG. C
FIG. D
FIG. E
FIG. F
FIG. G
FIG. H
FR EN
01 Speed variator switch
02 Reversing device
03 -
04 -
05 Impact function
06 Depth stop
07 Side handle
08 Chuck
01 Assembly of the side handle
01 -
01
The use of suitable accessories in good
condition will ensure the machine operates
optimally
02 Do not use the impact function for screwing or
drilling in fragile materials
03
For drilling into smooth surfaces (example: tiles,
glass, marble), stick a patch of adhesive tape
and then locate the place where you need to
drill, then drill. This will prevent the drill from
slipping from its initial position
04 Always use a wall plug that is suitable for the
material and for the object to be attached
01 Start-up of the machine, adjusting the speed
02 -
03 Screwdriver
04 -
05 Drilling function
06 Impact function
07 Use of the depth stop
08 Use of the side handle
Description and location of machine parts
Contents of box
Assembling the machine
Functions of the machine.
Settings of the machine
Replacing consumables
Maintenance, recommendations and advice
FIG. A & B
FIG. C
FIG. D
FIG. E
FIG. F
FIG. G
FIG. H
DE
