FARFISA INTERCOMS WB 3161 User manual

WB 3161
STAFFADIFISSAGGIOPERVIDEOCITOFONIEX3160, EX3160CeEX3100C
WALLBRACKET FOR EX3160, EX3160C ANDEX3100CVIDEOINTERCOMS
SUPPORTDEFIXATIONPOURVIDEOPHONESEX3160,EX3160CetEX3100C
SOPORTEDEFIJACIONPARAMONITORESEX3160,EX3160CyEX3100C
SUPORTEDEFIXAÇÃOPARAVIDEO-PORTEIROSEX3160,EX3160CeEX3100C
BEFESTIGUNGSBÜGELFÜRVIDEOSPRECHGERÄTEEX3160,EX3160CundEX3100C

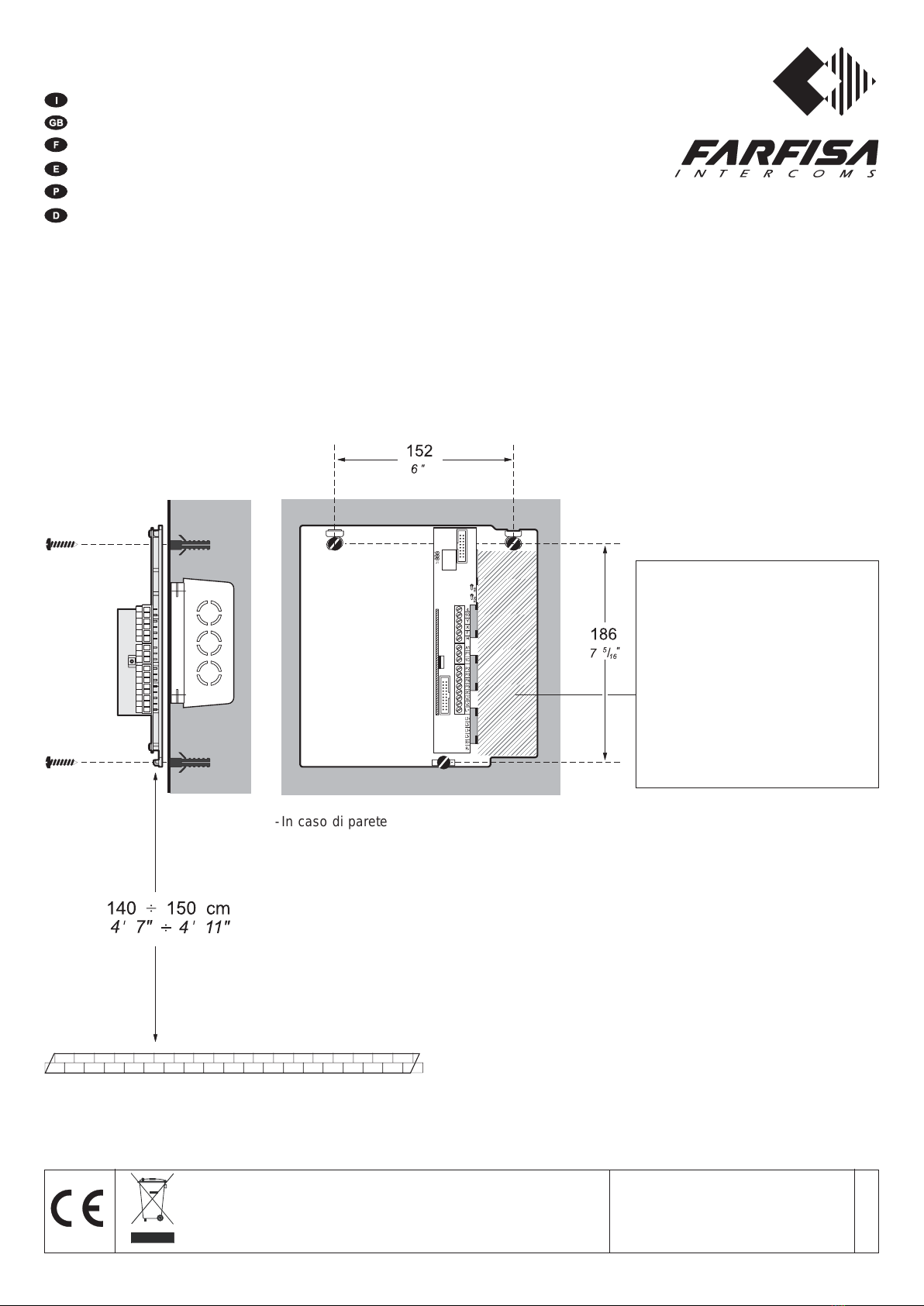

Fissaggio a parete della staffa per il montaggio dei videocitofoni
Fixing to wall of the bracket for the assemblage of the videointercoms
Fixation murale de le support pour le montage des vidéophones
Fijación a pared del soporte por el montaje des monitores
Fixação a parede do suporte para a montagem dos video-porteiros
Befestigung zu Wand vom Bügel für die Montage des Monitors
Mi2387/2
aaaaaaaaaaaaaaaaaaa
-In caso di parete irregolare non serrare le 3 viti di fissaggio.
-Don't shut the 3 screws of fixing if the wall is irregular.
-En cas de mur irrégulier ne pas serrer les 3 vis de fixation.
-En caso de pared irregular no cerrar los 3 tornillos de fijado.
-Não feche os 3 parafusos de fixar se a parede for irregular.
-Im Falle einer unebenen Wand nicht ziehen Sie die 3 Schrauben.
- Quest'areadeverimanerelibera;spostare
eventuali cavi presenti.
-This area has to be free; to move possi-
ble present cables.
- Cette zone doit rester libre; déplacer
présents creux éventuels.
- Este área tiene que quedar libre;
desplazar eventuales cables presentes.
- Esta área tem que ser livre; mover
possíveis cabos presentes.
- Diese Fläche muß frei bleiben; eventuell
rücken holt anwesend heraus.
Smaltire il dispositivo secondo quanto prescritto dalle norme per la tutela dell'ambiente.
Dispose of the device in accordance with environmental regulations.
Écouler le dispositif selon tout ce qu'a été prescrit par les règles pour la tutelle du milieu.
Eliminar el aparato según cuánto prescrito por las normas por la tutela del entorno.
Disponha do dispositivo conforme regulamentos ambientais.
WerdenSiedasGerätinÜbereinstimmungmitUmweltregulierungenlos.
ACI srl Farfisa Intercoms
Via E. Vanoni, 3 • 60027 Osimo (AN) • Italy
Tel: [phone] (r.a.)
Fax: [phone]
e-mail: [email protected] • www.acifarfisa.it
Cod.52704162

Bornier et données électriques
Terminales y datos eléctricos
Morsettiera e dati elettrici
Terminal board and electrical data Terminais e dados elétricos
Klemmenbrett und elektrische Daten
Morsetti
Bornes
Terminals
Terminales
Terminais
Klemmen
4
10
Y
X
F
H
A1
1C
P1
P2 ÷ P5 (*)
2C(*)
L1+(*)
L1-(*)
L+
Caratteristiche
Description
Caractéristiques
Accensione di controllo (pulsante )
Control switch-ON (button )
Allumage de contrôle (bouton-poussoir )
Chiamata, fonia ricezione/trasmissione, apriporta
Call, audio reception/transmission, door releasing
Appel, ligne de réception/transmission, ouvre-porte
Ingresso segnale video positivo bilanciato
Balanced positive video signal input
Entrée signal vidéo positif balancé
Ingresso segnale video negativo bilanciato
Balanced negative video signal input
Entrée signal vidéo négatif balancé
Massa generale / Ground / Masse générale
Ingresso tensione positiva (18÷24Vcc)
Positive voltage input (18-24Vdc)
Entrée tension positive (18÷24Vcc)
Ingresso chiamata elettronica di piano
Electronic floor call input
Entrée appel électronique d’étage
Comune dei pulsanti 1-2-3 (2-3 solo per EX3160, EX3160C)
Commonfor1-2-3push-buttons(2-3onlyforEX3160,EX3160C)
Commundespoussoirs1-2-3(2-3seulementEX3160,EX3160C)
Pulsante di servizio (max 0,3A)
Service button (max 0.3A)
Bouton-poussoir de service (0,3A max)
Pulsanti di servizio (max 0,3A)
Service buttons (max 0.3A)
Boutons-poussoirs de service (0,3A max)
Comune dei pulsanti 4-5
Common for 4-5 push-buttons
Commun des poussoirs 4-5
Ingresso alimentazione positiva per Led (12Vcc)
Positive power supply input for Led (12Vdc)
Entrée tension positive pour Led (12Vcc)
Ingresso alimentazione negativa per Led
Negative power supply input for Led
Entrée tension négative pour Led
Non collegato / Not connected / Ne réuni pas
Descriptión
Descrição
Beschereibung
Autoencendido de control (pulsador )
Acensão de controle (botão )
Taste Kontrolleinschaltung
Llamada, fonía recepción/transmisión, apriporta
Chamada, foníca recepção/transmissão, abre-porta
Anruf, Sprechweg Ein-/Ausgang, Türöffnung
Entrada señal vídeo positiva balanceada
Entrada de sinal vídeo positivo balanceado
Eingang für ausgeglichenes positive Videosignal
Entrada señal vídeo negativa balanceada
Entrada de sinal vídeo negativo balanceado
Eingang für ausgeglichenes negative Videosignal
Masa general / Massa geral / allgemeine Masse
Entrada tensión positiva (18÷24Vcc)
Entrada tensão positiva (18÷24Vcc)
Eingang Gleichstromversorgung (18÷24Vdc)
Entrada llamada electrónica desde piso
Entrada chamada eletrônica de patamar
Eingang Etagen-Elektronikruf
Común pulsadores 1-2-3 (2-3 sólo para EX3160, EX3160C)
Comum botões 1-2-3 (2-3 somente para EX3160, EX3160C)
Gemeinsamer Tasten 1-2-3 (2-3 nur für EX3160 und EX3160C)
Pulsador de servicio (máx 0,3A)
Botão de serviço (máx 0.3A)
Funktionstaste (max. 0,3A)
Pulsadores de servicio (máx 0,3A)
Botões de serviço (máx 0.3A)
Funktionstasten (max. 0,3A)
Común pulsadores 4-5
Comum botões 4-5
Gemeinsamer Tasten 4-5
Entrada tensión positiva para Led (12Vcc)
Entrada tensão positiva para Led (12Vcc)
Eingang positive Spannung für Led (12Vdc)
Entrada tensión negativa para Led
Entrada tensão negativa para Led
Eingang negative Spannung für Led
No conectado / Não conectado / Nicht verbunden
1-2 = Videocitofono senza segreto fonico
Videointercom without private conversation
Vidéophone sans secret de conversation
Monitor sin secreto fónico
Video-porteiro sem segredo fónico
Monitor ohne Mithörsperre
2-3 = Videocitofono con segreto fonico
Videointercom with private conversation
Vidéophone avec secret de conversation
Monitor con secreto fónico
Video-porteiro com segredo fónico
Monitor mit Mithörsperre

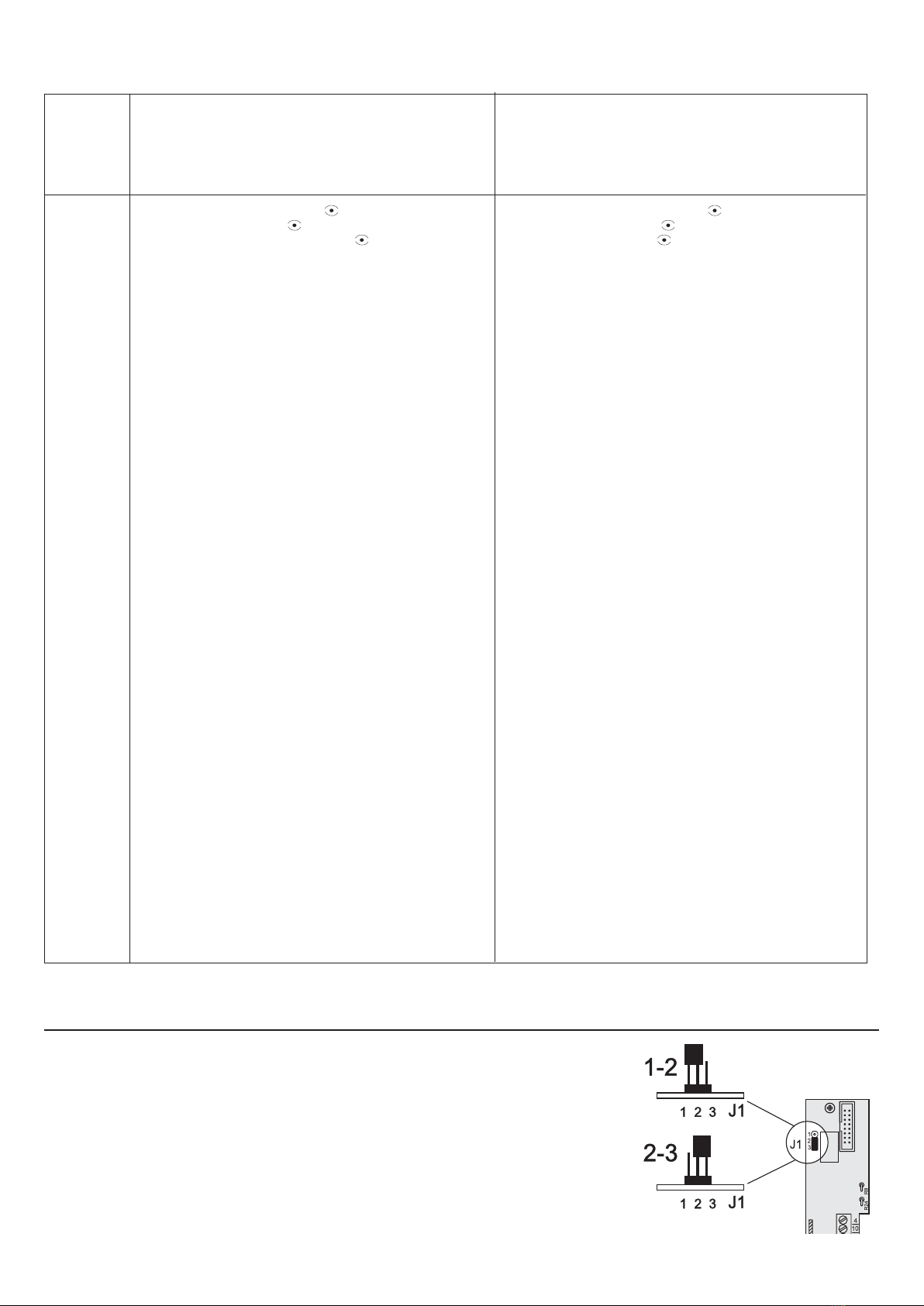

- Selezione del segreto fonico
-Selection of audio privacy
- Sélection du secret phonique
-Selección del secreto fónico
- Selecção do segredo fónico
-Selektion von Sprechgeheimnisses
(*) Non collegati nell'articolo EX3100C
Not connected in the article EX3100C
Non connecté dans l'article EX3100C
(*) Non está conectado en el artigo EX3100C
Não conectado no artigo EX3100C
Nicht in EX3100C verbunden
