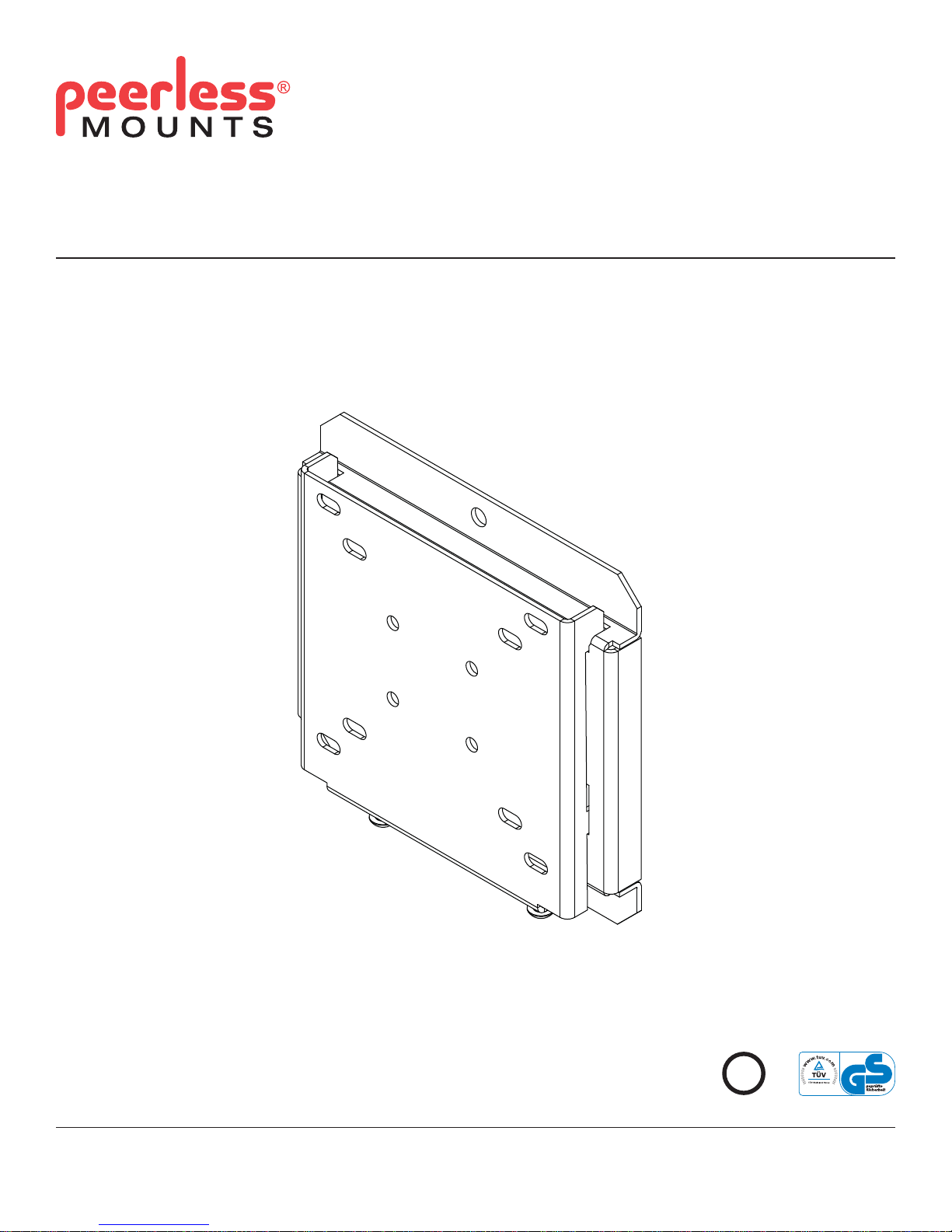

PEERLESS SF630P and assembly Guide

Features:
• For 10" - 24" (25 - 61 cm) flat panel screens
• Ultra-slim design holds the screen flat against the wall
Installation and Assembly:
Universal Flat Wall Mount for 10" - 24" (25 - 61 cm) LCD Flat
Panel Screens
Models: SF630P, SF630P-S, SF630, SF630-S
ISSUED: 04-18-05 SHEET #: 201-9427-7 04-20-10
Max UL Load Capacity: 80 lb (36.3 kg)
©
UL
USC
I
D
:
0
0
0
0
0
1
8
7
6
2

2 of 23 ISSUED: 04-18-05 SHEET #: 201-9427-7 04-20-10
Table of Contents
Parts List.................................................................................................................................................................................3
Installation to Single Wood Stud Wall.....................................................................................................................................4
Installation to Solid Concrete or Cinder Block........................................................................................................................5
Attaching Mounting Plate to Screen with VESA Mounting Patterns.......................................................................................6
Installing and Removing Flat Panel Screen............................................................................................................................7
NOTE: Read entire instruction sheet before you start installation and assembly.
Tools Needed for Assembly
•stud finder ("edge to edge" stud finder is recommended)
• phillips screwdriver
•drill
• 5/16" (8 mm) bit for concrete and cinder block wall
• 5/32" (4 mm) bit for wood stud wall
• level
• Do not begin to install your Peerless product until you have read and understood the instructions and warnings
contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US
customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact
your local distributor.
• This product should only be installed by someone of good mechanical aptitude, has experience with basic building
construction, and fully understands these instructions.
• Make sure that the supporting surface will safely support the combined load of the equipment and all attached
hardware and components.
• Never exceed the Maximum UL Load Capacity. See page one.
• If mounting to wood wall studs, make sure that mounting screws are anchored into the center of the studs. Use of
an "edge to edge" stud finder is highly recommended.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding
power.
• This product is intended for indoor use only. Use of this product outdoors could lead to product failure and personal
injury.
• This product was designed to be installed on the following wall construction only;
WALL CONSTRUCTION HARDWARE REQUIRED
• Wood Stud Included
•Wood Beam Included
•Solid Concrete Included
•Cinder Block Included
•Metal Stud Do not attach except with Peerless Metal Stud Accessory Kit -ACC215
(not evaluated by UL);
•Brick Contact Qualified Professional (not evaluated by UL)
•Other or unsure? Contact Qualified Professional (not evaluated by UL)
WARNING

3 of 23 ISSUED: 04-18-05 SHEET #: 201-9427-7 04-20-10
GHFEC
I
D
SF 630P SF 630P-S SF 630 SF 630-S
Description Qty Part # Part # Part # Part #
A
wall plate 1 095-1320 095-4320 095-1320 095-4320
Bhook bracket 1 095-1321 095-4321 095-1321 095-4321
CM5 x 12 mm screw 2 520-1027 520-1027 520-1064 520-1064
DM4 x 10 mm phillips screw 4 504-9012 504-9012 504-9012 504-9012
EM4 x 20 mm phillips screw 4 504-9020 504-9020 504-9020 504-9020
Fretaining spacer 4 590-5005 590-5005 590-5005 590-5005
G#14 x 2.5" wood screw 2 5S1-015-C03 5S1-015-C03 5S1-015-C03 5S1-015-C03
Hconcrete anchor 2 590-0320 590-0320 590-0320 590-0320
I4 mm security allen wrench 1 --560-1145 560-1145

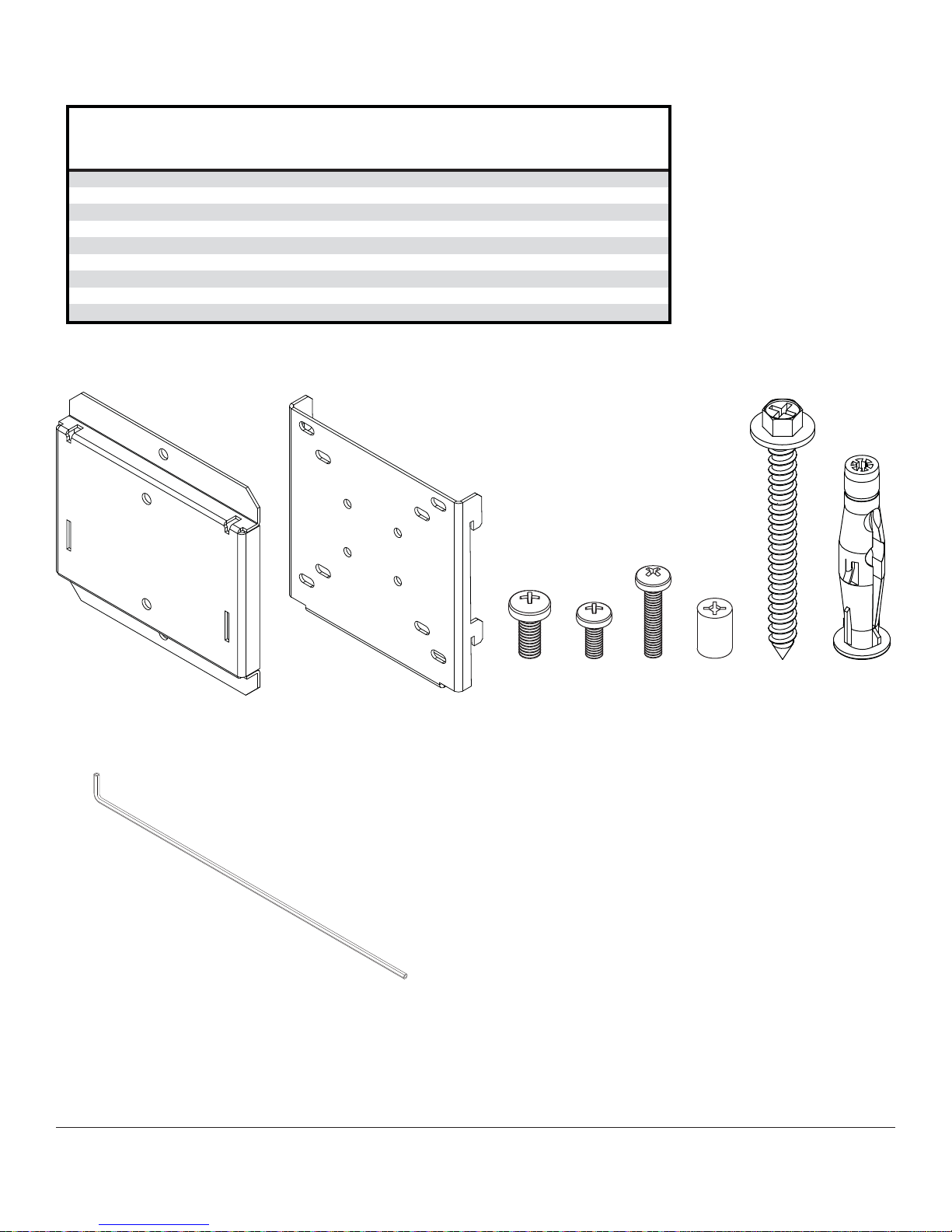

Parts List
AB
Before you begin, make sure all parts shown are included with your product.
Parts may appear slightly different than illustrated.

4 of 23 ISSUED: 04-18-05 SHEET #: 201-9427-7 04-20-10

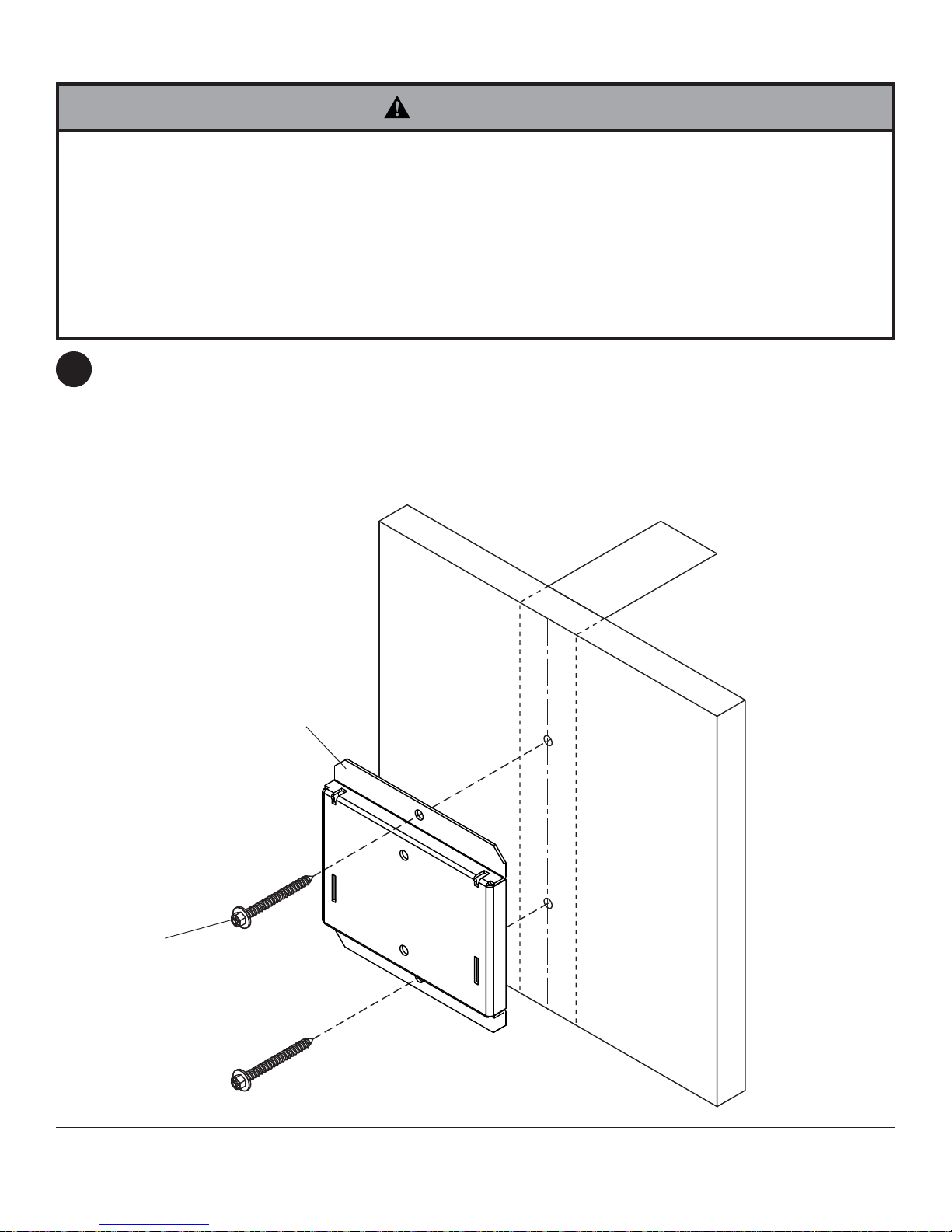

Installation to Single Wood Stud Wall
Use a stud finder to locate the edges of the stud. Use of an edge-to-edge stud finder is highly recommended.
Based on its edges, draw a vertical line down the stud’s center. Place wall plate (A) on wall as a template, making
sure that the two mounting holes are over the stud centerline. Level plate, and mark the center of the two holes.
Drill two 5/32" (4 mm) dia. holes 2.5" (64 mm) deep. Make sure that the wall plate is level, secure it using
two #14 x 2.5" wood screws (G) as shown.
Skip to step 2.
G
A
1
• Installer must verify that the supporting surface will safely support the combined load of the equipment and all
attached hardware and components.
• Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the
screws, greatly reducing their holding power.
• Never tighten in excess of 80 in. • lb (9 N.M.).
• Make sure that mounting screws are anchored into the center of the stud. The use of an "edge to edge" stud finder
is highly recommended.
• Hardware provided is for attachment of mount through standard thickness drywall or plaster into wood studs.
Installers are responsible to provide hardware for other types of mounting situations (not evaluated by UL).
WARNING

5 of 23 ISSUED: 04-18-05 SHEET #: 201-9427-7 04-20-10
Make sure that wall plate (A) is level, use it as a
template to mark two mounting holes. Drill two 5/16"
(8 mm) dia. holes to a minimum depth of 2.5"
(64 mm). Insert anchors (H) in holes flush with wall
as shown (right). Place wall plate over anchors and
secure with two #14 x 2.5" screws (G). Level, then
tighten all fasteners.
1

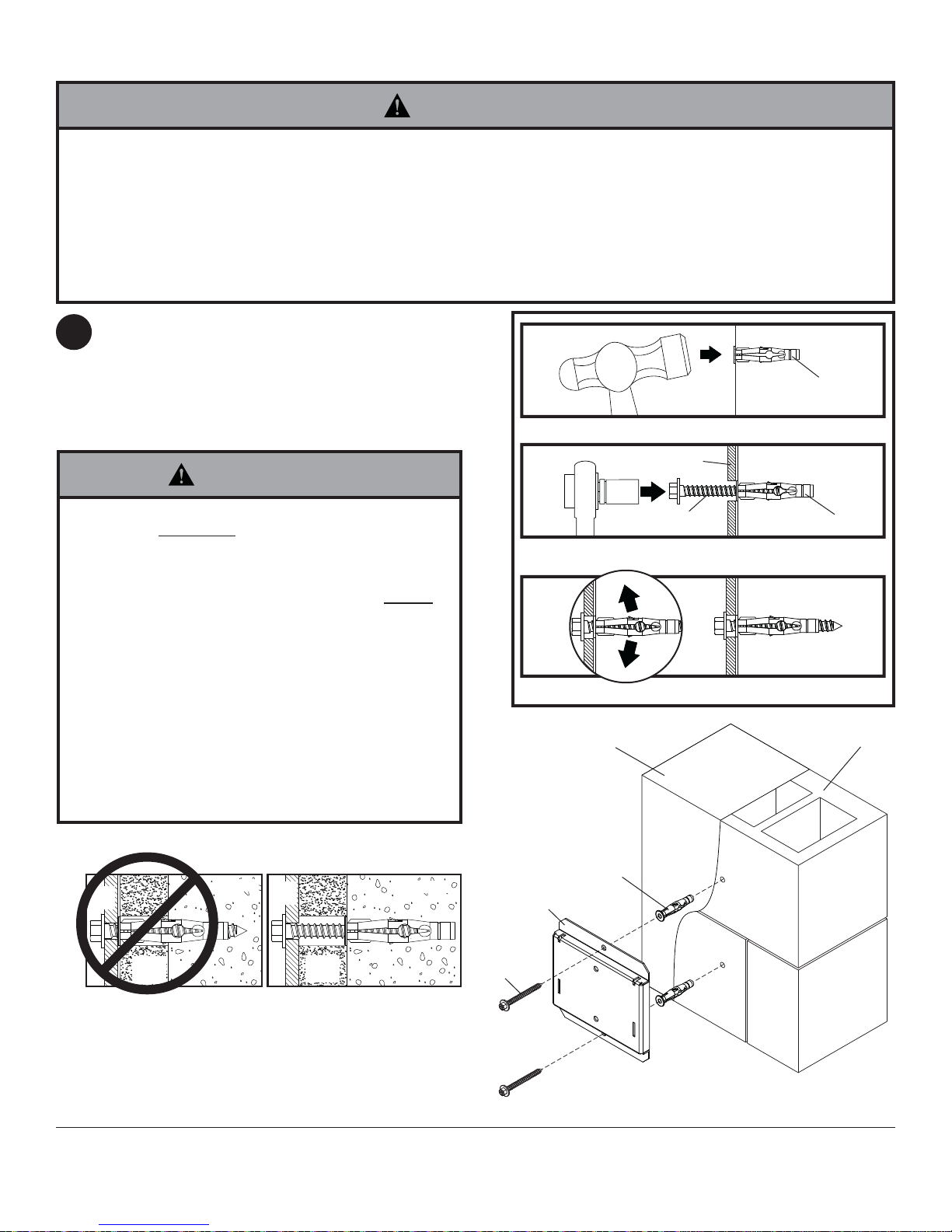

Installation to Solid Concrete or Cinder Block
• When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual
concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount
in a solid part of the block, generally 1" (25 mm) minimum from the side of the block. Cinder block must meet ASTM
C-90 specifications. It is suggested that a standard electric drill on slow setting is used to drill the hole instead of a
hammer drill to avoid breaking out the back of the hole when entering a void or cavity.
• Concrete must be 2000 psi density minimum. Lighter density concrete may not hold concrete anchor.
• Make sure that the wall will safely support four times the combined load of the equipment and all attached hardware
and components.
WARNING
• Tighten screws so that wall plate is firmly attached,
but do not overtighten. Overtightening can damage
screws, greatly reducing their holding power.
• Never tighten in excess of 80 in. • lb (9 N.M.).
• Always attach concrete expansion anchors directly
to load-bearing concrete.
• Never attach concrete expansion anchors to
concrete covered with plaster, drywall, or other
finishing material. If mounting to concrete surfaces
covered with a finishing surface is unavoidable (not
evaluated by UL), the finishing surface must be
counterbored as shown below. Be sure concrete
anchors do not pull away from concrete when
tightening screws. If plaster/drywall is thicker than
5/8" (16 mm), custom fasteners must be supplied by
installer (not evaluated by UL).
WARNING
G
CINDER BLOCK
SOLID
CONCRETE
AH
1
3
2
H
Drill holes and insert anchors (H).
Place plate (A) over anchors (H) and secure with screws (G).
Tighten all fasteners.
A
H
G
concrete
surface
CUTAWAY VIEW
INCORRECT CORRECT
wall
plate wall
plate
plaster/
drywall plaster/
drywall
concrete concrete

6 of 23 ISSUED: 04-18-05 SHEET #: 201-9427-7 04-20-10
Attaching Hook Bracket to Flat Panel Screen Using VESA 75 and 100 mm
mounting patterns
Thread M5 phillips screws (C) to hook bracket (B)
making the screws flush with bracket as shown in
figures 2.1 and 2.2.
2
B
CC
B
fig. 2.1 fig. 2.2
D
FOR VESA 100 MOUNTING PATTERN:
Choose hole pattern as shown below. Attach hook
bracket (B) to back of screen using four M4 x 10
mm screws (D) as shown below.
D
FOR VESA 75 MOUNTING PATTERN:
Choose hole pattern as shown below. Attach hook
bracket (B) to back of screen using four M4 x 10 mm
screws (D) as shown below.
*Note: If hole pattern is in a pocket, attach hook
bracket (B) to back of screen using four M4 x 20 mm
screws (E) and four spacers (F) as indicated below.
B
B
5
*For screens with a
hole pattern in a pocket,
spacers (F) go between
adapter plate (B) and
screen. F
• If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly
secured, damage may occur to screen or product may fail.
WARNING

7 of 23 ISSUED: 04-18-05 SHEET #: 201-9427-7 04-20-10
Hook screen onto wall plate (A) figure 6.1. Tighten
M5 x 12 mm screws (C), shown in figure 6.2 and
detail 1.
Note: For security models, use 4 mm security allen
wrench (I) to tighten M5 x 12 mm screws (C).
To remove screen from mount, loosen screws (C)
and lift screen off of mount.
Installing and Removing Flat Panel Screen
6A
SCREEN
• Do not tighten screws with excessive force.
Overtightening can cause damage to mount. Tighten
screws to 20 in. • lb (2.26 N.M.) maximum torque.
CAUTION
• Do not lift more weight than you can handle. Use ad-
ditional man power or mechanical lifting equipment
to safely handle placement of the screen.
• Failure to lock hook bracket with screws (C) can
cause screen to come off mount if hit accidentally.
WARNING
DETAIL 1
fig. 6.2
fig. 6.1
A
C
B
BA
C
© 2009, Peerless Industries, Inc. All rights reserved.
All other brand and product names are trademarks or registered trademarks of their respective owners.
Peerless Industries, Inc.
3215 W. North Ave.
Melrose Park, IL 60160
www.peerlessmounts.com

Características:
• Para pantallas planas de 10" - 24" (25 - 61 cm)
• El diseño ultra esbelto sostiene la pantalla a ras de la pared
Instalación y ensamblaje:
Soporte universal de pared plano para pantallas planas de
LCD de 10" - 24" (25 - 61 cm)
Modelos: SF630P, SF630P-S, SF630, SF630-S
Máxima capacidad de UL carga:
80 lb (36.3 kg)
©
UL
USC
I
D
:
0
0
0
0
0
1
8
7
6
2
PUBLICADO: 04-18-05 HOJA #: 201-9427-7 04-20-10

9 de 23 PUBLICADO: 04-18-05 HOJA #: 201-9427-7 04-20-10
Español
Herramientas necesarias para el ensamblaje
•localizador de montantes (se recomienda uno de "borde a borde")
• destornillador phillips
• taladro
• broca de 5/16" (8 mm) para paredes de concreto y de bloque de hormigón de escorias
• broca de 5/32" (4 mm) para paredes con montantes de madera
• nivel
Nota: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.
• No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias
contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las
advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente
internacional, por favor, comuníquese con su distribuidor local.
• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga
experiencia en construcción básica de edificios y que entienda estas instrucciones en su totalidad.
• Asegúrese de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los
fijadores y componentes.
• Nunca sobrepase la capacidad máxima de UL soportar carga. Vea la página 8.
• Si va a instalar el producto en una pared con montantes de madera, asegúrese de que los tornillos de montaje estén
anclados en el centro de los montantes. Se recomienda utilizar un localizador de montantes de "borde a borde".
• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo
con más seguridad.
• Apriete los tornillos con firmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede
disminuir significativamente su fuerza de fijación.
• Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar
fallas del producto y lesiones a individuos.
• Este producto fue diseñado para ser instalado en paredes con la siguiente construcción solamente:
CONSTRUCCIÓN DE LA PARED ACCESORIOS NECESARIOS
• Montante de madera Incluido
•Viga de madera Incluido
•Concreto macizo Incluido
•Bloque de hormigón de escorias Incluido
•Montante de metal No lo instale excepto con el juego de accesorios de Peerless para
montantes de metal - ACC215 (no evaluados por UL);
•Ladrillo Comuníquese con un profesional calificado (no evaluados por UL)
•¿Otra superficie o no está seguro? Comuníquese con un profesional calificado (no evaluados por UL)
ADVERTENCIA
Tabla de contenido
Lista de piezas.....................................................................................................................................................................10
Instalación en una pared con montante de madera único ..................................................................................................11
Instalación en una pared de concreto macizo o de bloques de hormigón de escorias.......................................................12
Fijación de la placa de montaje a pantallas con configuraciones de montaje VESA..........................................................13
Instalación y desinstalación de la pantalla plana ................................................................................................................14

10 de 23 PUBLICADO: 04-18-05 HOJA #: 201-9427-7 04-20-10
Español
SF 630P SF 630P-S SF 630 SF 630-S
Descripción Cant N.°de pieza N.°de pieza N.°de pieza N.°de pieza
A
placa de pared 1 095-1320 095-4320 095-1320 095-4320
Bsoporte de gancho 1 095-1321 095-4321 095-1321 095-4321
Ctornillo phillips M5 x 12 mm 2 520-1027 520-1027 520-1064 520-1064
Dtornillo phillips M4 x 10 mm 4 504-9012 504-9012 504-9012 504-9012
Etornillo phillips M4 x 20 mm 4 504-9020 504-9020 504-9020 504-9020
Fespaciador 4 590-5005 590-5005 590-5005 590-5005
Gtornillo para madera de 14 x 2.5" 2 5S1-015-C03 5S1-015-C03 5S1-015-C03 5S1-015-C03
Hanclajes para concreto 2 590-0320 590-0320 590-0320 590-0320
Illave allen de seguridad de 4 mm 1 --560-1145 560-1145

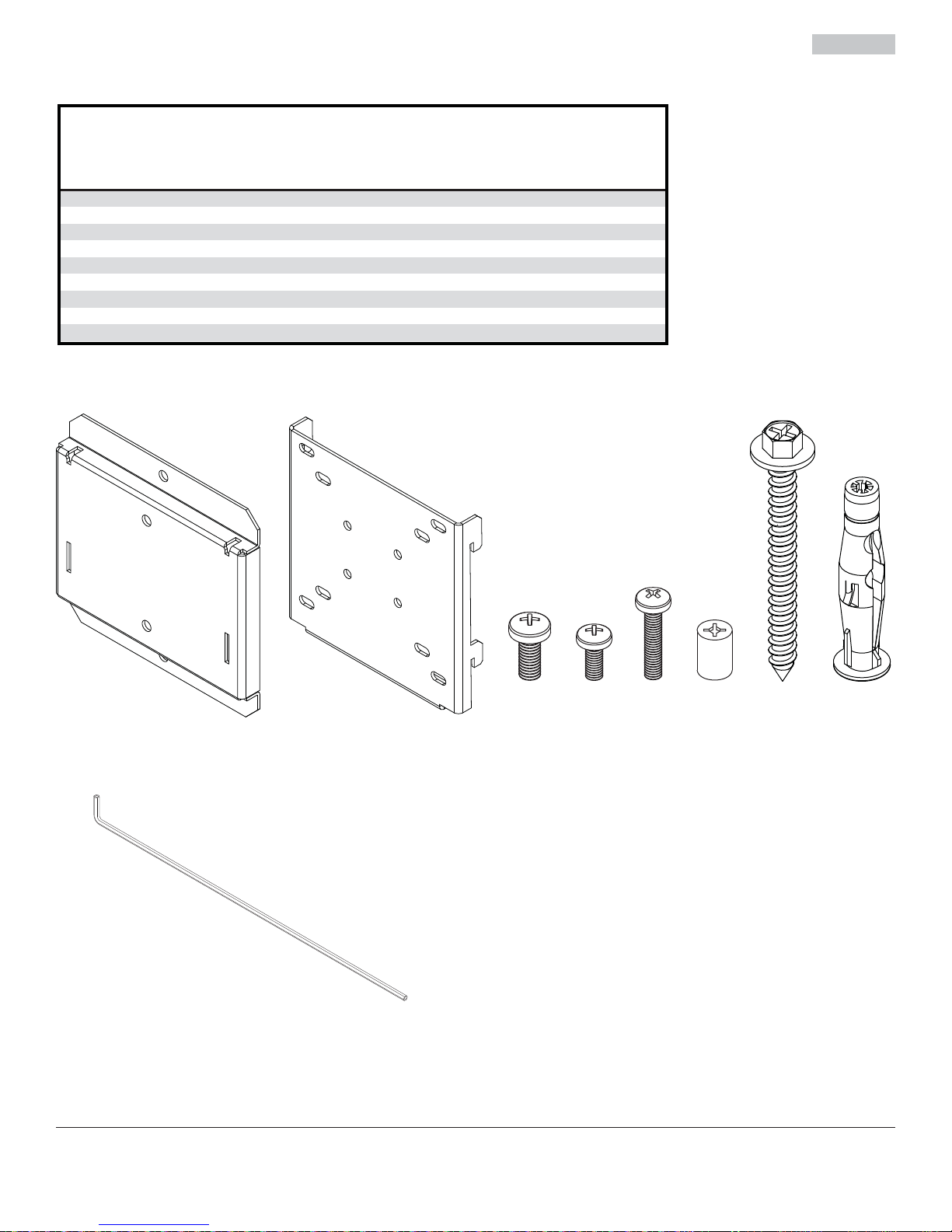

Lista de Piezas
Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran.
Las piezas podrían verse ligeramente diferentes a las ilustradas.
GHFEC
I
DA B

11 de 23 PUBLICADO: 04-18-05 HOJA #: 201-9427-7 04-20-10
Español
Utilice un localizador de montantes para localizar los bordes del montante. Se recomienda utilizar un localizador
de montantes de "borde a borde". Tomando los bordes como punto de referencia, trace una línea vertical por el
centro del montante. Coloque la placa de pared (A) en la pared para utilizarla como plantilla; asegúrese de que los
dos agujeros de montaje estén sobre la línea que trazó por el centro. Nivele la placa y marque el centro de los dos
agujeros. Taladre dos agujeros de 5/32" (4 mm) de diámetro y 2.5" (64 mm) de profundidad. Asegúrese de que la
placa esté nivelada, fíjela utilizando dos tornillos para madera de 14 x 2.5" (G), como se muestra.
Proceda al paso 2.
G
A
1

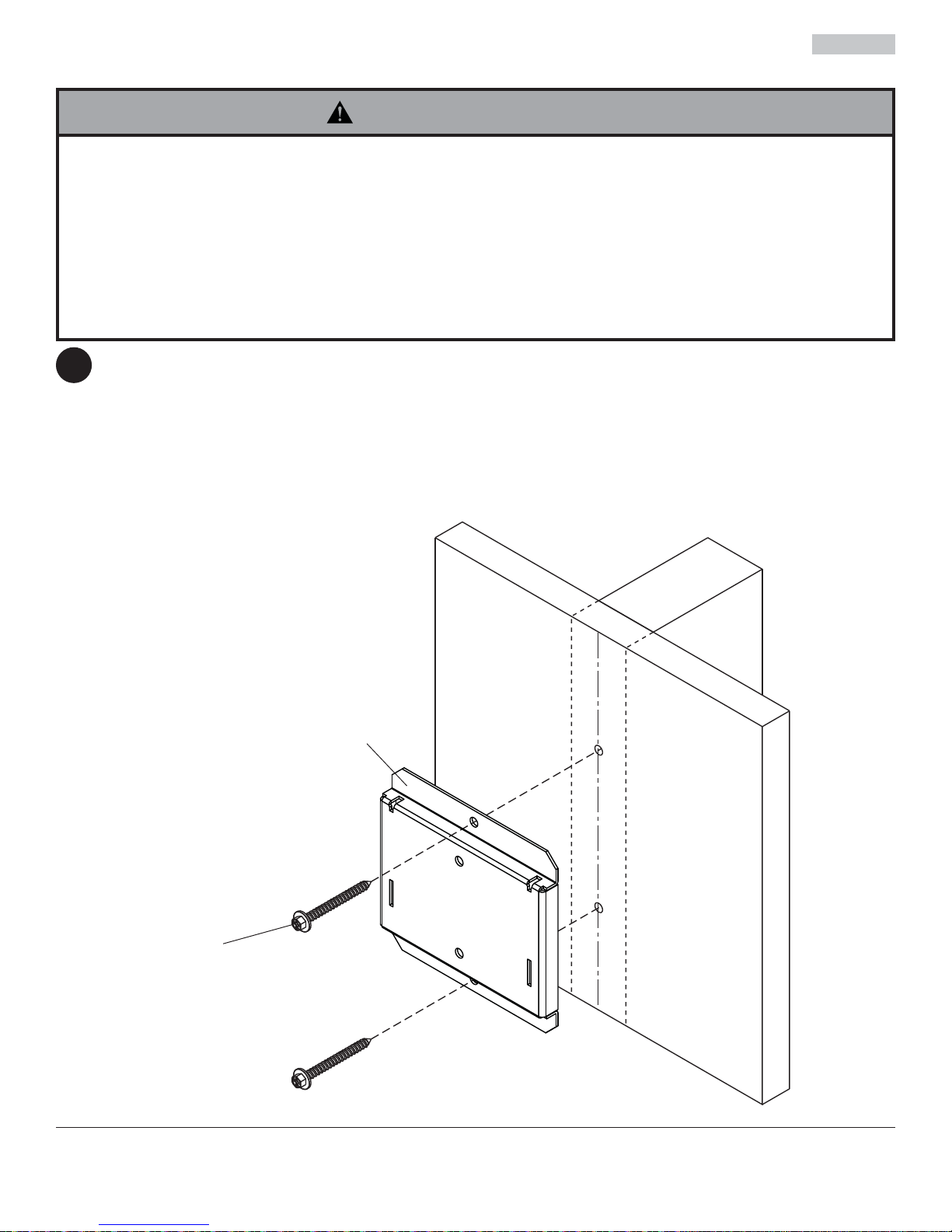

Instalación en una pared con montante de madera único
• El instalador tiene que asegurarse de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del
equipo y todos los fijadores y componentes.
• Apriete los tornillos de madera de manera que la placa de pared se fije firmemente, pero no en exceso. Apretarlos en
exceso puede dañar los tornillos y puede disminuir significativamente su fuerza de fijación.
• Nunca apriete a más de 80 pulg-lb (9 N•m).
• Asegúrese de que los tornillos de montaje estén anclados en el centro del montante. Se recomienda utilizar un local-
izador de montantes de "borde a borde".
• Los accesorios para la instalación que se proveen son para fijar el soporte a montantes de madera a través de
tabique de yeso-cartón o yeso de espesor estándar. Los instaladores son responsables de suministrar los accesorios
necesarios para otros tipos de instalaciones (no evaluados por UL).
ADVERTENCIA

12 de 23 PUBLICADO: 04-18-05 HOJA #: 201-9427-7 04-20-10
Español
G
AH
Asegúrese de que la placa de pared (A) esté
nivelada y utilícela como plantilla para marcar dos
agujeros de montaje. Taladre dos agujeros de 5/16"
(8 mm) de diámetro a una profundidad mínima
de 2.5" (64 mm). Inserte los anclajes (H) en los
agujeros a ras con la pared, como se muestra (a
la derecha). Coloque la placa de pared sobre los
anclajes y fíjela con dos tornillos de 14 x 2.5" (G).
Nivele y apriete todos los sujetadores.
1
Instalación en una pared de concreto macizo o de bloques de hormigón
de escorias
• Apriete los tornillos de manera que la placa de pared
se fije firmemente, pero no en exceso. Apretarlos en
exceso puede dañar los tornillos y puede disminuir
significativamente su fuerza de fijación.
• Nunca apriete a más de 80 pulg-lb (9 N•m).
• Siempre fije los anclajes para concreto directamente
en la pared que sostiene la carga.
• Nunca fije los anclajes para concreto a una pared de
concreto recubierta con yeso, tabique de yeso-cartón
u otro material de acabado. Si es inevitable hacer la
instalación en una superficie de concreto recubierta
con una superficie de acabado (no evaluados
por UL), la superficie de acabado tiene que ser
escariada, como se muestra abajo. Asegúrese de que
los anclajes para concreto no se separen del concreto
cuando apriete los tornillos. Si el grosor de la capa de
yeso o tabique de yeso-cartón tiene un grosor mayor
de 5/8", el instalador tiene que suministrar las fijaciones
especiales (no evaluados por UL).
ADVERTENCIA
• Cuando vaya a instalar soportes de pared de Peerless en bloques de hormigón de escorias, asegúrese de que cuente
con una capa de concreto de un grosor mínimo de 1-3/8" (35 mm) en el agujero, que pueda usar para los anclajes
para concreto. ¡No taladre en juntas de argamasa! Asegúrese de hacer la instalación en la parte sólida del bloque,
por lo general, a un mínimo de 1" (25 mm) del extremo del bloque. Los bloques de hormigón de escorias tienen que
cumplir las especificaciones de la ASTM C-90. Se sugiere utilizar un taladro eléctrico convencional a baja velocidad
para hacer el agujero en vez de un taladro percutor para no perforar el fondo del agujero al entrar en un vacío o una
cavidad.
• El concreto tiene que tener una densidad mínima de 2,000 psi. Es posible que un concreto de menos densidad no
sostenga el anclaje para concreto.
• Asegúrese de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los
fijadores y componentes.
ADVERTENCIA
1
3
2
H
Perfore los agujeros y después inserte los anclajes (H).
Coloque la placa (A) sobre los anclajes (H) y fíjela con
los tornillos (G).
Apriete todas las fijaciones.
A
H
G
superficie de
concreto
VISTA EN CORTE
INCORRECTO CORRECTO
concreto
placa
de
pared
placa
de
pared
concreto
yeso / tabique de yeso-cartón
CONCRETO MACIZO BLOQUE DE
HORMIGÓN DE
ESCORIAS

13 de 23 PUBLICADO: 04-18-05 HOJA #: 201-9427-7 04-20-10
Español
Fijación del soporte de gancho a pantallas con configuraciones de montaje
VESA 75 ó 100
Enrosque los tornillos pasadores de cabeza hueca
de M5 (C) en el soporte de gancho (B) hasta que
queden a ras del soporte, como se muestra en la
figura 2.1 y figura 2.2.
2
B
CC
B
fig. 2.1 fig. 2.2
D
EN EL CASO DE LA CONFIGURACIÓN DE MON-
TAJE VESA® 100:
Escoja un patrón de agujeros, como se muestra
abajo. Fije la placa de montaje (B) a la parte trasera
de la pantalla usando cuatro tornillos de
M4 x 10 mm (D), como se muestra abajo.
D
EN EL CASO DE LA CONFIGURACIÓN DE MON-
TAJE VESA® 75:
Escoja un patrón de agujeros, como se muestra
abajo. Fije la placa de montaje (B) a la parte trasera
de la pantalla usando cuatro tornillos de
M4 x 10 mm (D), como se muestra abajo.
*NOTA: Si la configuración de agujeros está en
una cavidad, fije la placa de montaje (B) en la parte
trasera de la pantalla usando cuatro tornillos de
M4 x 20 mm (E) y cuatro espaciadores de etención
(F), como se indica abajo.
B
B
5
*En el caso de las pantallas
que tienen la configuración de
agujeros en una cavidad, los
espaciadores (F) van entre el placa
de montaje (B) y la pantalla. F
• Si no se les da tres vueltas completas a los tornillos en los insertos de la pantalla o si los tornillos topan fondo y el
soporte todavía no está firme, se podría dañar la pantalla o el producto podría no funcionar bien.
ADVERTENCIA

14 de 23 PUBLICADO: 04-18-05 HOJA #: 201-9427-7 04-20-10
Español
Enganche la pantalla en la placa de pared (A),
figura 6.1. Apriete los tornillos de M5 x 12 mm (C),
mostrados en la figura 6.2 y en el detalle 1.
NOTA: En el caso de los modelos de seguridad,
use una llave allen de seguridad de 4 mm (I) para
apretar los tornillos de M5 x 12 mm (C).
Para quitar la pantalla del soporte, afloje los tornillos
(C) y levante la pantalla para sacarla del soporte.
Instalación y desinstalación de la pantalla plana
6A
PANTALLA
DETALLE 1
fig. 6.2
fig. 6.1
A
C
B
BA
C
• No apriete los tornillos con fuerza excesiva. Apretarlos
en exceso puede dañar el soporte. Apriete los tornillos
a un máximo de 20 pulg-lb (2.26 N•m) de par torsor.
PRECAUCIÓN
• No levante más peso del que puede manejar.
Cuente con otra persona que lo ayude o utilice un
equipo mecánico de izar para levantar y colocar la
pantalla con seguridad.
• No trabar el soporte de gancho con el tornillo (C)
puede causar que la pantalla se caiga del soporte si
recibe un golpe accidental.
ADVERTENCIA
© 2009, Peerless Industries, Inc. Todos los derechos reservados.
Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños.
Peerless Industries, Inc.
3215 W. North Ave.
Melrose Park, IL 60160
www.peerlessmounts.com

Caractéristiques :
• Pour écrans plats de 10 - 24 po (25 - 61 cm)
• Conception ultra-mince permettant de maintenir l’écran à plat contre le mur
Installation et montage :
Support mural plat universel pour écrans plats ACL
de 10 - 24 po (25 - 61 cm)
Modèle: SF630P, SF630P-S, SF630, SF630-S
Capacité de charge maximale établie
par l’UL: 80 lb (36.3 kg)
©
UL
USC
I
D
:
0
0
0
0
0
1
8
7
6
2
PUBLIÉ LE : 04-18-05 FEUILLE no: 201-9427-7 04-20-10

16 sur 23 PUBLIÉ LE : 04-18-05 FEUILLE no: 201-9427-7 04-20-10
Français
Table des matières
Liste des pièces................................................................................................................................................................... 17
Installation sur un mur à montants en bois simple .............................................................................................................. 18
Installation sur du béton plein ou un bloc de béton de mâchefer........................................................................................ 19
Fixation de la plaque de montage à un écran compatible à la norme de montage VESA.................................................. 20
Installation de l’écran plat sur la plaque murale .................................................................................................................. 21
Remarque : lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage.
• Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertisse-
ments contenus dans cette fiche d’installation. Pour toute question concernant les instructions ou les avertisse-
ments, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112; tous les clients internationaux sont
priés de contacter leur distributeur local.
• Ce produit doit être installé uniquement par quelqu’un possédant une bonne aptitude à la mécanique, une expéri-
ence de la construction immobilière et ayant bien compris ces instructions.
• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des
pièces et composants qui y sont attachés.
• Ne dépassez jamais la capacité de charge maximum établie par l’UL. Reportez-vous à la page 15.
• Lors d’une installation sur un mur à montants en bois, assurez-vous que les vis de montage sont ancrées au centre
des montants. L’utilisation d’un localisateur de montants « bord à bord » est fortement recommandée.
• Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou util-
isez un dispositif de levage mécanique.
• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire
considérablement la capacité de support.
• Ce produit est conçu uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur peut causer une
défaillance du produit et des blessures corporelles.
• Ce produit a été conçu uniquement pour une installation sur les types de murs ci-dessous :
TYPE DE MUR PIÈCES DE FIXATION REQUISES
• Montant en bois Incluses
•Poutre en bois Incluses
•Béton plein Incluses
•Bloc de béton de mâchefer Incluses
•Montant métallique Ne pas installer sur ce type de mur sauf à l’aide de l’ensemble d’accessoires
Peerless pour montants métalliques - ACC215 (non évalué UL);
•Brique Contacter un professionnel qualifié (non évalué UL)
•Autre, ou vous n’êtes pas sûr ? Contacter un professionnel qualifié (non évalué UL)
AVERTISSEMENT
Outils nécessaires au montage
•localisateur de montants (un localisateur de montants « bord à bord » est recommandé)
• tournevis phillips
• perceuse
• foret de 5/32 po (4 mm) pour les murs à montants en bois
• foret de 5/16 po (8 mm) pour les murs à block de béton
• niveau

17 sur 23 PUBLIÉ LE : 04-18-05 FEUILLE no: 201-9427-7 04-20-10
Français
SF 630P SF 630P-S SF 630 SF 630-S
Description Qté Référence
des pièces Référence des pièces Référence des pièces Référence des pièces
A
plaque murale 1 095-1320 095-4320 095-1320 095-4320
Bcrochet de support 1 095-1321 095-4321 095-1321 095-4321
Cvis cruciforme M5 x 12 mm 2 520-1027 520-1027 520-1064 520-1064
Dvis cruciforme M4 x 10 mm 4 504-9012 504-9012 504-9012 504-9012
Evis cruciforme M4 x 20 mm 4 504-9020 504-9020 504-9020 504-9020
Fentretoise 4 590-5005 590-5005 590-5005 590-5005
Gvis à bois no 14 x 2,5 po 2 5S1-015-C03 5S1-015-C03 5S1-015-C03 5S1-015-C03
Hchevilles d'ancrage pur béton 2 590-0320 590-0320 590-0320 590-0320
Iclé hexagonale de sécurité 4 mm 1 -- 560-1145 560-1145
Liste des pièces
Avant de commencer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit.
Il est possible que les pièces semblent légèrement différentes de l’illustration.
GHFEC
I
DA B

18 sur 23 PUBLIÉ LE : 04-18-05 FEUILLE no: 201-9427-7 04-20-10
Français
Repérez les bords du montant à l’aide d’un localisateur de montants. L’utilisation d’un localisateur de montants «
bord à bord » est fortement recommandée. Après avoir repéré les bords, tracez une ligne verticale le long du centre
du montant. Posez la plaque murale (A) sur le mur comme gabarit, en veillant à ce que les deux trous de fixation
soient sur la ligne médiane du montant. Mettez la plaque à niveau et marquez le centre des deux trous. Percez
deux trous de 4 mm (5/32 po) de dia. et de 64 mm (2,5 po) de profondeur. Veillez à ce que la plaque murale soit de
niveau et fixez-la à l’aide de deux vis à bois no 14 x 2,5 po (G) comme illustré.
Passez à l’étape 2.
1
Installation sur un mur à montant en bois simple
• L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de
l’équipement, de toute sa visserie et de tous ses composants.
• Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif
peut endommager les vis et en réduire considérablement le pouvoir de maintien.
• Ne serrez jamais à plus de 9 Nm (80 po-lb).
• Assurez-vous que les vis de montage sont ancrées au centre des montants. L’usage d’un localisateur de montants
« bord à bord » est fortement conseillé.
• La visserie est fournie pour fixer la monture à travers une cloison sèche ou du plâtre d’épaisseur standard et dans
des montants en bois. Il appartient aux installateurs de fournir la visserie nécessaire pour d’autres types de situa-
tions (non évalué UL).
AVERTISSEMENT
G
A

19 sur 23 PUBLIÉ LE : 04-18-05 FEUILLE no: 201-9427-7 04-20-10
Français
Assurez-vous que la plaque murale (A) est de niveau et
utilisez-la comme gabarit pour marquer l’emplacement
des deux trous de fixation. Percez deux trous de 8 mm
(5/16 po) de dia. à une profondeur minimale de 64 mm
(2,5 po). Insérez les chevilles d’ancrage (H) dans les
trous au ras du mur comme illustré (à droite). Posez la
plaque murale sur les chevilles d’ancrage et attachez-la
à l’aide de deux vis n° 14 x 2,5 po (G). Assurez-vous
qu’elle est de niveau, puis serrez toutes les fixations.
1
G
AH
Installation sur du béton plein ou un bloc de béton de mâchefer
• Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une
épaisseur de béton d’au moins 35 mm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les
joints de mortier ! Veillez à effectuer le montage dans une partie pleine du bloc, généralement à au moins 25 mm (1
po) du côté du bloc. Le bloc de béton de mâchefer doit être conforme aux spécifications de l’ASTM C-90. Pour percer
le trou, il est conseillé d’utiliser une perceuse électrique standard sur un réglage bas au lieu d’un marteau perforateur,
afin d’éviter de briser la partie arrière du trou lorsque vous pénétrez un vide ou une cavité.
• Le béton doit avoir une densité minimale de 2 000 psi. Un béton de densité moindre risquerait de ne pas retenir un
ancrage de béton.
• Assurez-vous que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa
visserie et de tous ses composants.
AVERTISSEMENT
• Serrez les vis de manière que la plaque murale soit
fermement fixée, mais sans excès. Un serrage exces-
sif peut endommager les vis et en réduire consid-
érablement le pouvoir de maintien.
• Ne serrez jamais à plus de 9 Nm (80 po-lb).
• Fixez toujours des ancrages de béton directement sur
du béton porteur.
• Ne fixez jamais d’ancrages sur du béton recouvert
de plâtre, une cloison sèche ou autre matériau de
finition. Si vous ne pouvez pas éviter d’effectuer le
montage sur du béton recouvert d’une surface de
finition (non évalué UL), celle-ci doit être chambrée,
comme indiqué ci-dessous. Assurez-vous que les an-
crages de béton ne se séparent pas du béton lorsque
vous serrez les vis. Si l’épaisseur du plâtre / de la
cloison sèche dépasse 1,5 cm (5/8 po), des fixations
adaptées devront être fournies par l’installateur (non
évalué UL).
AVERTISSEMENT
INCORRECT CORRECT
VUE EN COUPE
béton plaque
mural
plaque
mural
béton
plâtre /
cloison sèche plâtre /
cloison sèche
1
3
2
H
Percez des trous et insérez les ancrages (H).
Placez la plaque (A) sur les ancrages (H) et fixez avec
des vis (G).
Serrez toutes les fixations.
A
H
G
surface en
béton
BÉTON PLEIN BLOC DE BÉTON
DE MÂCHEFER

20 sur 23 PUBLIÉ LE : 04-18-05 FEUILLE no: 201-9427-7 04-20-10
Français
Fixation du support d’accrochage à un écran compatible à la norme
de montage VESA 75 ou 100
Insérez les vis à tête creuse M5 (C) dans le support
d'accrochage (B) en veillant à ce que les vis soient
au ras du support comme illustré à la figure 2.1 et
2.2.
2
B
CC
B
fig. 2.1 fig. 2.2
D
CONFIGURATION DE MONTAGE VESA 100 :
Choisissez la configuration de trous illustrée cides-
sous. Fixez le crochet de support (B) à l’arrière
de l’écran à l’aide de quatre vis M4 x 10 mm (D),
comme illustré ci-dessous.
D
CONFIGURATION DE MONTAGE VESA® 75 :
Choisissez la configuration de trous illustrée cides-
sous. Fixez le crochet de support (B) à l’arrière
de l’écran à l’aide de quatre vis M4 x 10 mm (D),
comme illustré ci-dessous.
*REMARQUE : Si les trous sont disposés en poche,
fixez le crochet de support (B) à l’arrière de l’écran à
l’aide de quatre vis M4 x 20 mm (E) et de quatre en-
tretoises de retenue (F), comme indiqué cidessous.
B
B
5
*Pour les écrans dont la
configuration de trous est
dans un creux, les entretoises
(F) doivent être placées entre
le scrochet de support (B) et
l’écran. F
• Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans
parvenir à fixer solidement le support, l’écran peut être abîmé ou le produit détérioré.
AVERTISSEMENT
