Feig Electronic OBID i-scan ID ISC.LR1002-E User manual

MONTAGE / INSTALLATION
final –public (B)
2013-01-08 –M20412-2de-ID
ID ISC.LR1002-E
Anschluss und Inbetriebnahme
Installation and starting up
Vielen Dank, dass Sie sich für den Kauf des ID
ISC.LR1002-E entschieden haben.
Der ID ISC.LR1002-E ist ein Gerät zum berührungs-
losen Datenaustausch mit gängigen Transpondern
nach ISO 15693. Dazu benötigt er eine oder mehrere
externe Antennen. Der Anschluss an einen Compu-
ter oder sonstiges Gerät erfolgt über eine der zur
Verfügung stehenden Schnittstellen (RS232, USB,
LAN).
Thank you for deciding to purchase the ID
ISC.LR1002-E.
The ID ISC.LR1002-E is a device for contactless data
exchange with common Transponder according ISO
15693. To this it requires one or more external an-
tennas. The connection to a computer or other
equipment is carried out via one of the existing inter-
faces (RS232, USB, LAN,).
USB / LAN
HF
Input / Output
Run
Host
Diag.
Antenna
Com Power

OBID i-scan®
MONTAGE / INSTALLATION
ID ISC.LR1002-E
FEIG ELECTRONIC GmbH
M20412-2de-ID

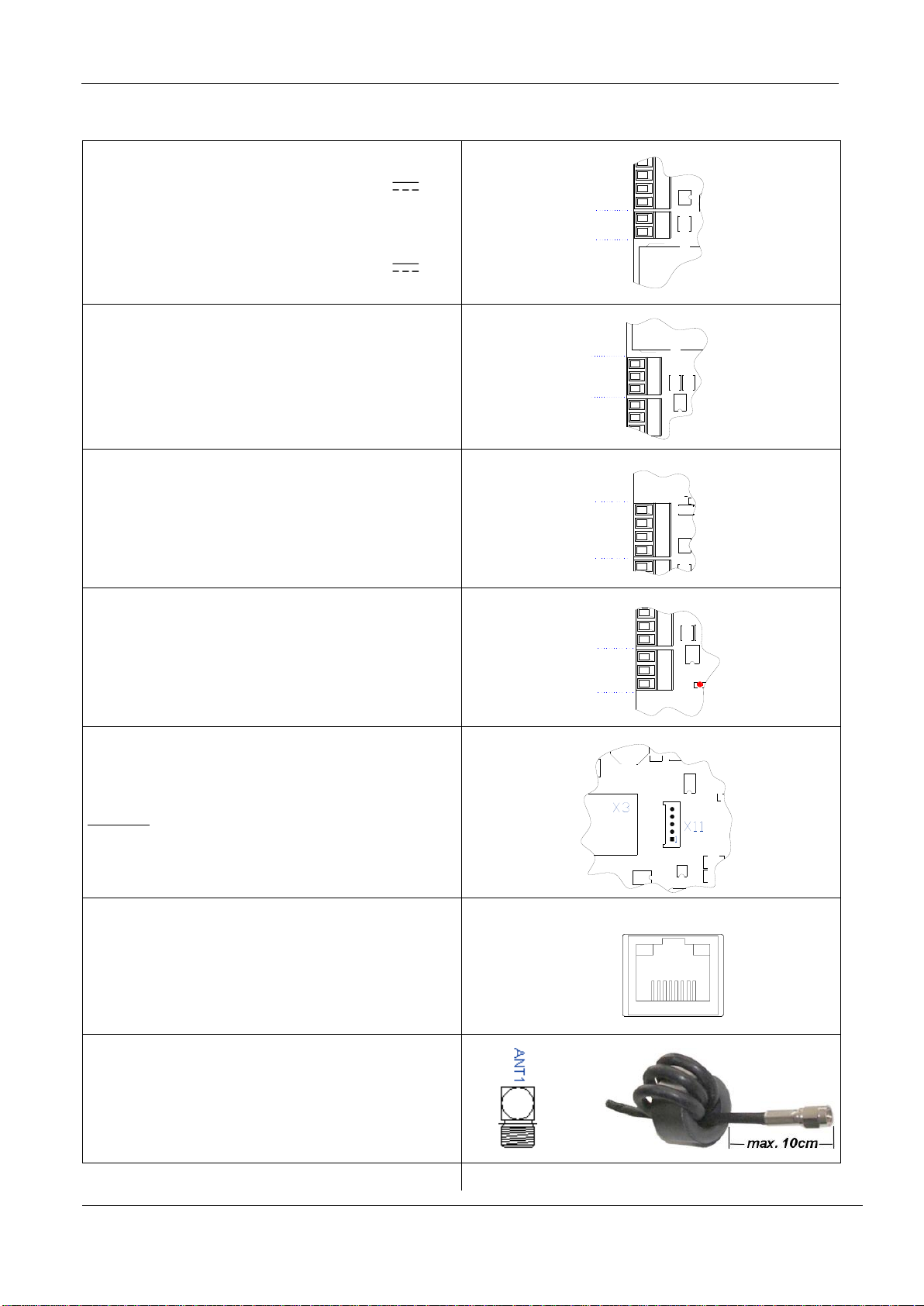

Anschlüsse / Connections
Versorgungsspannung an Anschluss X1:
24 V VDC
Power supply on connector X1:
24 V VDC
GND
VIN
X1 X5
RS232-Schnittstelle an Anschlussblock X4:
RS232: TxD, RxD, GND
RS232-Interface on connection terminal X4:
RS232: TxD, RxD, GND
TxD
RxD
GND
X4
X6
Digitale Eingang an X5:
Inputs: IN+/-,
Digital Inputs, on X5:
Inputs: IN+/-
GND
VIN
IN -
IN +
X5
Digitale Ein- und Ausgänge und Relais an X6:
Relais: REL1
Digital Inputs, Output and Relays on X6:
Relays: REL1
V4
NO
NC
COM
X4
X6
USB-Schnittstelle X11 für Host Kommunikation
USB-Interface X11 for host communication
Optional:
USB-Anschlusskabel /USB Connection cable:
3541.000.00.00
ID CAB.USB-B Cable for Interface USB/JST PH
Ethernet-Schnittstelle an X3 (10/100 Base-T)
Ethernet-Interface on X3 (10/100 Base-T)
Antennenanschluss an ANT 1 (SMA)
Das Antennenkabel ist mit einem EMV-
Ringkernferrit 28 mm x 20 mm zu versehen!
Antenna Connector on ANT1 (SMA)
Use a EMC ferrite ring core 28 mm x 20 mm on
the antenna cable!
X3
VIN provides
+24VDC

OBID i-scan®
MONTAGE / INSTALLATION
ID ISC.LR1002-E
FEIG ELECTRONIC GmbH
M20412-2de-ID
Weiterführende Informationen, Treiber und Soft-
ware können unter www.feig.de heruntergeladen
werden.
Benutzername: LR1002
Passwort: reader740
Further information’s, driver and software can be
downloaded from www.feig.de.
Username: LR1002
Password: reader740
Sicherheits- und Warnhinweise
Safety Instructions
Das Gerät darf nur für den vom Hersteller
vorgesehenen Zweck verwendet werden.
Die Bedienungsanleitung ist zugriffsfähig
aufzubewahren und jedem Benutzer aus-
zuhändigen.
Unzulässige Veränderungen und die Ver-
wendung von Ersatzteilen und Zusatzein-
richtungen, die nicht vom Hersteller des
Gerätes verkauft oder empfohlen werden,
können Brände, elektrische Schläge und
Verletzungen verursachen. Solche Maß-
nahmen führen daher zu einem Ausschluss
der Haftung und der Hersteller übernimmt
keine Gewährleistung.
Für das Gerät gelten die Gewährleistungs-
bestimmungen des Herstellers in der zum
Zeitpunkt des Kaufs gültigen Fassung. Für
eine ungeeignete, falsche manuelle oder
automatische Einstellung von Parametern für
ein Gerät bzw. ungeeignete Verwendung
eines Gerätes wird keine Haftung
übernommen.
Reparaturen dürfen nur vom Hersteller durch-
geführt werden.
Anschluss-, Inbetriebnahme-, Wartungs-, und
sonstige Arbeiten am Gerät dürfen nur von
Fachkräften mit einschlägiger Ausbildung
erfolgen.
Alle Arbeiten am Gerät und dessen
Aufstellung müssen in Übereinstimmung mit
den nationalen elektrischen Bestimmungen
und den örtlichen Vorschriften durchgeführt
werden.
Bei Arbeiten an dem Gerät müssen die
jeweils gültigen Sicherheitsvorschriften
beachtet werden.
Besonderer Hinweis für
Träger von Herzschrittmachern:
Obwohl dieses Gerät die zulässigen Grenz-
werte für elektromagnetische Felder nicht
überschreitet, sollten Sie einen Mindestab-
stand von 25 cm zwischen dem Gerät und
Ihrem Herzschrittmacher einhalten und sich
nicht für längere Zeit in unmittelbarer Nähe
des Geräts bzw. der Antenne aufhalten.
The device may only be used for the intended
purpose designed by for the manufacturer.
The operation manual should be conveniently
kept available at all times for each user.
Unauthorized changes and the use of spare
parts and additional devices which have not
been sold or recommended by the
manufacturer may cause fire, electric shocks
or injuries. Such unauthorized measures
shall exclude any liability by the
manufacturer.
The liability-prescriptions of the manufacturer
in the issue valid at the time of purchase are
valid for the device. The manufacturer shall
not be held legally responsible for
inaccuracies, errors, or omissions in the
manual or automatically set parameters for a
device or for an incorrect application of a
device.
Repairs may only be executed by the
manufacturer.
Installation, operation, and maintenance
procedures should only be carried out by
qualified personnel.
Use of the device and its installation must be
in accordance with national legal
requirements and local electrical codes .
When working on devices the valid safety
regulations must be observed.
Special advice for
carriers of cardiac pacemakers:
Although this device doesn't exceed the valid
limits for electromagnetic fields you should
keep a minimum distance of 25 cm between
the device and your cardiac pacemaker and
not stay in an immediate proximity of the de-
vice respective the antenna for some time.

OBID i-scan®
MONTAGE / INSTALLATION
ID ISC.LR1002-E
FEIG ELECTRONIC GmbH
M20412-2de-ID
Technische Daten
Technical Data
Gewicht / weight
1,1 kg
Abmessungen / Dimensions ( W x H x D )
255 mm x 135 mm x 65 mm
(6.29 inch x 4.72 inch x 1,38 inch)
Spannungsversorgung / supply voltage
24 V DC/ 15 %
Leistungsaufnahme / power consumption
Max.16 VA
Temperaturbereich / Temperature range
Betrieb / operation
Lagerung / storage
-20°C to +55°C (-4°F to +131°F)
-25°C to +85°C (-13°F to +185°F)
relative Luftfeuchte / relative air humidity
5% - 80%, no condensation
Schutzklasse / Protection class
IP54
Antenne / antenna
External (50 , SWR≤1.3)
Betriebsfrequenz / operating frequency
13,56 MHz
RF-Sendeleistung / RF- transmitting power
1 W –5 W (adjustable)
Antennenanschluss / Antenna Connection
SMA Jack (50)
DC Versorgung am Antennenanschluss /
DC Supply at Antenna Connector
6,5 V (max. 20mA)
Ausgänge / Outputs
–1 Relay ( 1 x NO)
24 V / 1 A
Eingänge / Inputs
–1 Optocoupler
24 V / 6 mA
Schnittstellen / Interfaces
- RS232-
- USB
- Ethernet (TCP/IP)
Reader Modes
- FEIG ISO HOST
- BRM (Data Filtering and Data Buffering)
- Scan Mode
- Notification Mode
Unterstützte / Supported Transponder
- ISO15693, ISO18000-3-A
(EM HF ISO Chips, Fujitsu HF ISO
Chips,KSWSensor Chips, Infineon my-d, NXP I-
Code, STM ISO Chips, TI Tag-it)
- ISO18000-3M3 (Upgrade Code required)
Optische Anzeige / Optical Indicators
4 LEDs for Operating Status Diagnostics
Hinweis zum Netzteil:
Power supply reference:
Der Reader darf nur von einer Spannungsversorgung
gemäß EN 60950-1 Kapitel 2.5 Stromquellen be-
grenzter Leistung (LPS) oder mit einen nach NEC
Class 2/LPS zertifizierten Netzteil versorgt werden.
The reader has to supplied by a limited power supply
(e.g. NEC Class 2/LPS power supply) according IEC
EN 60950, only

OBID i-scan®
MONTAGE / INSTALLATION
ID ISC.LR1002-E
FEIG ELECTRONIC GmbH
M20412-2de-ID
Weitere Instruktionen müssen der detail-
lierten Montageanleitung M20413-xde-ID-
B.pdf und den Systemhandbuch
H20411-0e-ID-B.pdf entnommen werden.
More instructions must be read in the de-
tailed mounting instruction M20413-xde-ID-
B.pdf and the system manual
H20411-0e-ID-B.pdf.
Die Funkanlage entspricht bei bestimmungsgemäßer
Verwendung den grundlegenden Anforderungen des
Artikels 3 und den übrigen einschlägigen Bestim-
mungen der R&TTE Richtlinie 1999/5/EG vom März
99.
Equipment Classification gemäß
ETSI EN 300 330 und ETSI EN 301 489: Class 2
When properly used this radio equipment conforms
to the essential requirements of Article 3 and the
other relevant provisions of the R&TTE Directive
1999/5/EC of March 99.
Equipment Classification according to
ETSI EN 300 330 and ETSI EN 301 489: Class 2
Notice for USA and Canada
FCC ID: PJMLRM1002, IC: 6633A-LRM1002
This device complies with Part 15 of the FCC Rules and with RSS-210 of Industry Canada.
Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received,
including interference that may cause undesired operation.
Unauthorized modifications may void the authority granted under Federal communications Commission
Rules permitting the operation of this device.
This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant
to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference when the equipment is operated in a commercial environment. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed and used in accordance with the
instruction manual, may cause harmful interference to radio communications. Operation of this equipment
in a residential area is likely to cause harmful interference in which case the user will be required to
correct the interference at his own expense.
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts
de licence. L'exploitation est autorisée aux deux conditions suivantes :
(1) l'appareil ne doit pas produire de brouillage, et
(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est
susceptible d'en compromettre le fonctionnement.
Warning: Any changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate the equipment.

OBID i-scan®
MONTAGE / INSTALLATION
ID ISC.LR1002-E
FEIG ELECTRONIC GmbH
M20412-2de-ID

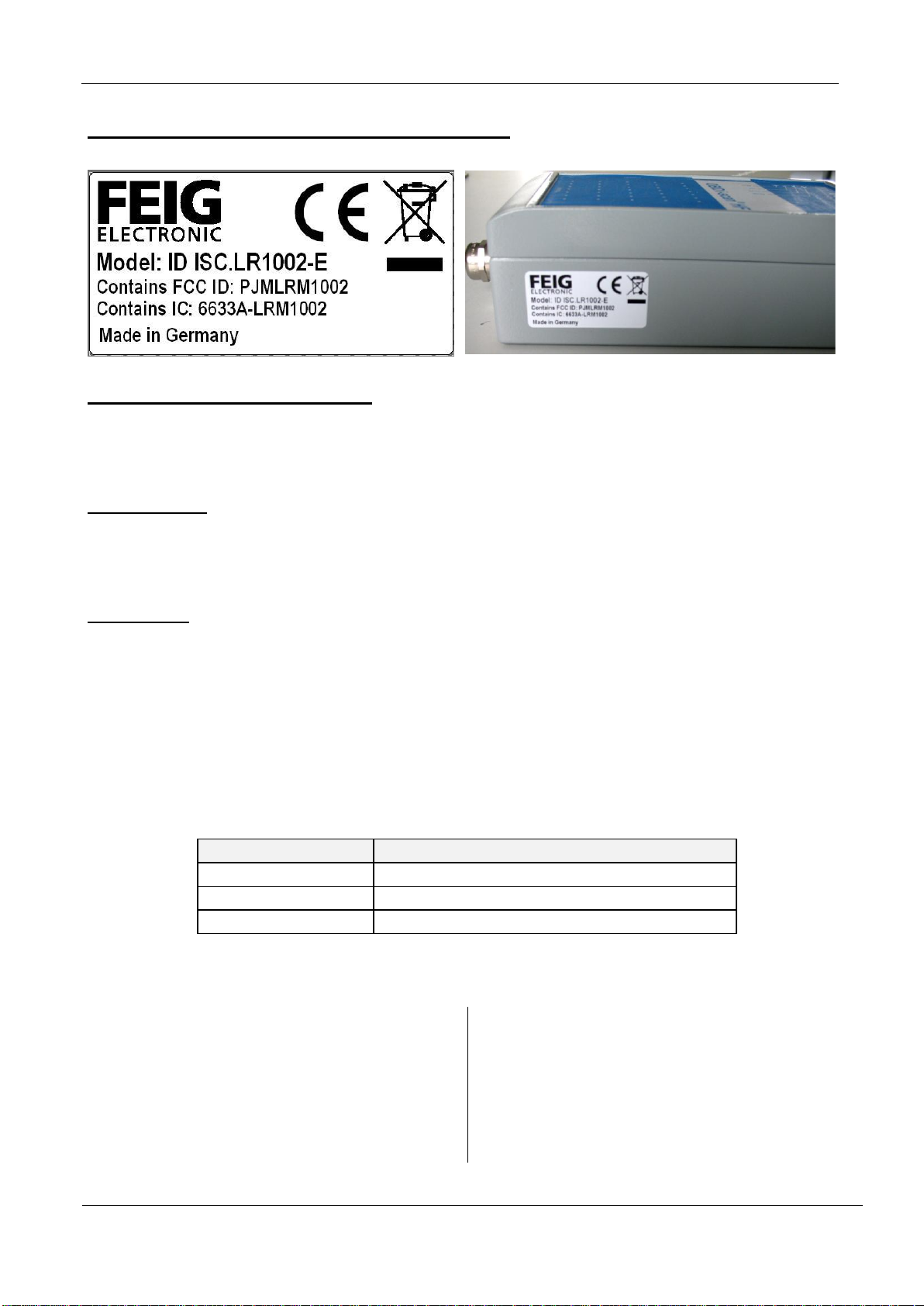

Label Information Reader Module ID ISC.LRM1002-E
The following information has to be mount outside on the housing of the reader.
Installation with FCC / IC Approval:
FCC-/IC-NOTICE: To comply with FCC Part 15 Rules in the United States / with IC Radio Standards in Can-
ada, the system must be professionally installed to ensure compliance with the Part 15 certification / IC certi-
fication. It is the responsibility of the operator and professional installer to ensure that only certified systems
are deployed in the United States / Canada.
FCC Approval:
The use of the system in any other combination (such as collocated antennas transmitting the same infor-
mation) is expressly forbidden. This device has been designed to operate with the antennas listed below. An-
tennas not included in this list are strictly prohibited for use with this device. An SMA socket is provided on
the circuit board for connecting the external antenna.
IC Approval:
This radio transmitter (identify the device by certification number, or model number if Category II) has been
approved by Industry Canada to operate with the antenna types listed below with maximum permission gain
and required antenna impedance for each antenna type indicated. Antenna types, not included in this list,
having a gain greater than the maximum gain indicated for that type, are strictly prohibited for use with this
device
Le présent émetteur radio (identifier le dispositif par son numéro de certification ou son numéro de modèle
s’il fait partie du matériel de catégorie I) a été approuvé par Industrie Canada pour fonctionner avec les types
d’antenne ’énoncé ci-dessus et ayant un gain admissible maximal et l’impédance requise pour chaque type
d’antenne. Les types d’antenne non inclus dans cette liste, ou dont le gain est supérieur au gain maximal in-
diqué, sont strictement interdits pour l’exploitation de l’émetteur
Article No.
Part No.
3249.000.00
ID ISC.ANT310/310-A (magnetic antenna)
3512.000.00
ID ISC.ANTS370/270-A (magnetic antenna)
3275.001.02
ID ISC.ANT1300/680-A (magnetic antenna)
Table 1: Antennas with FCC / IC Approval
Copyright 2012-2013 by FEIG ELECTRONIC GmbH Lange Straße 4 D-35781 Weilburg-Waldhausen
Liefermöglichkeiten und technische Änderungen
vorbehalten.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleis-
tung dafür, dass die in diesem Dokument enthaltenden In-
formationen frei von fremden Schutzrechten sind. FEIG
ELECTRONIC GmbH erteilt mit diesem Dokument keine
Lizenzen auf eigene oder fremde Patente oder andere
Schutzrechte.
Data and design subject to change without notice. Supply
subject to availability.
FEIG ELECTRONIC GmbH assumes no responsibility for
the use of any information contained in this manual and
makes no representation that they free of patent infringe-
ment. FEIG ELECTRONIC GmbH does not convey any li-
cense under its patent rights nor the rights of others.
OBID®and OBID i-scan®are registered trademarks of FEIG ELECTRONIC GmbH.
All cited brand names, product names, or trademarks belong to their respective holders.
