Festool KS 60 E User manual

사용 설명서 원본 - 크로스 컷 트랙쏘 14
Original operating manual - Circular cross-cut saw 26
KS 60 E
717884_B / 2019-12-17
Festool GmbH
Wertstraße 20
D-73240 Wendlingen
Tel.: [phone]
Telefax: +49 (0)7024/804-20608
www.festool.com

1
1-1 1-2 1-3
1-4
1-5
1-6
1-7
2-7
1-8
1-9
2-6
1-12
1-13
1-11 1-10
2
2-3
2-5
2-9
2-4
2-8
2-11
2-10
2-1
2-2

4
2
3
3
=

5A-1
5A
5
A-SYS-KS60
4x
facultative:
opcional:
optional:
110
110

5B
5B-1
5C-2
5C-1
5C SZ-KS
facultative:
opcional:
optional:

6
6-1
6-3
6-2

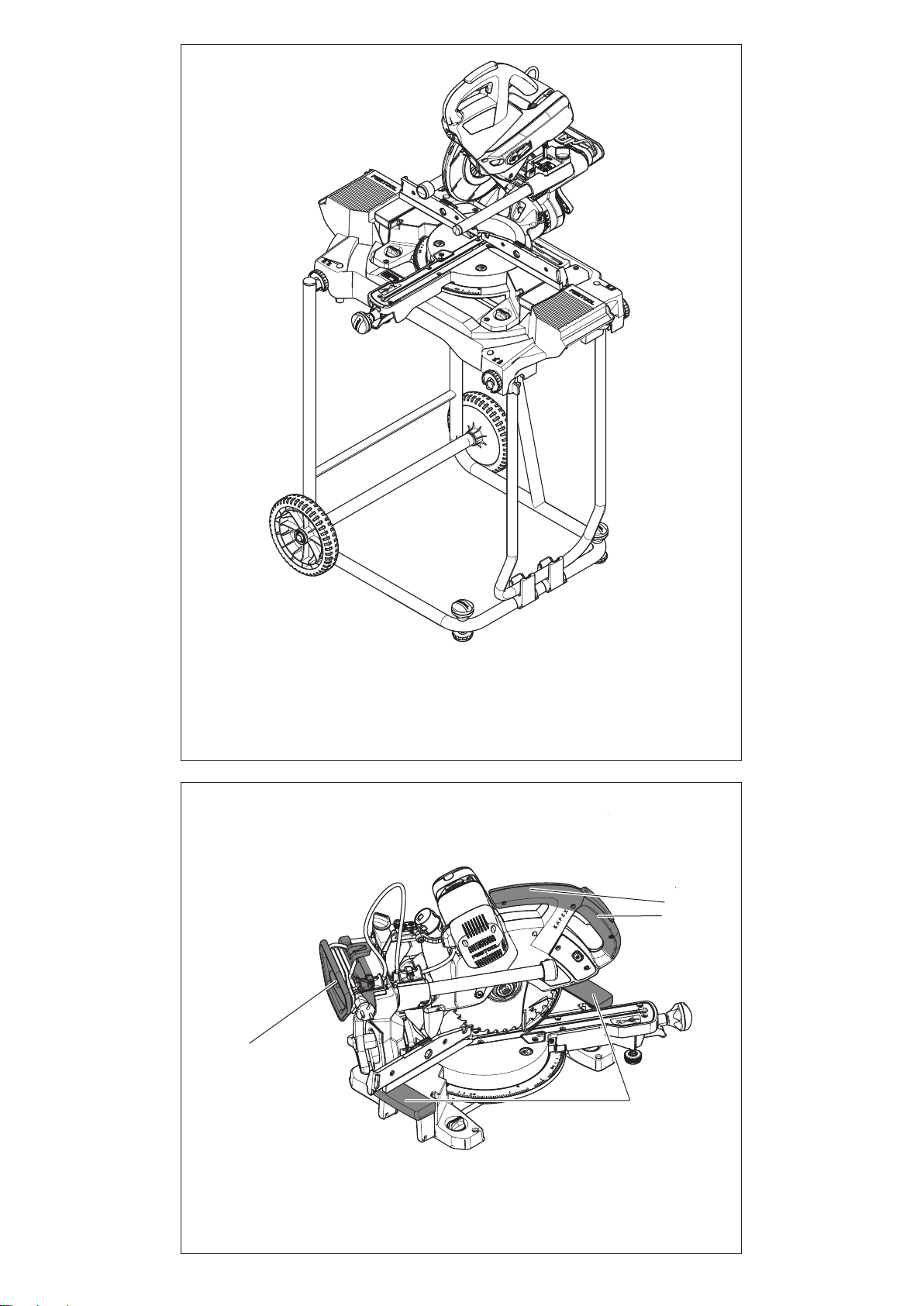

UG-KAPEX KS60/UG-AD-KS60
5D
facultative:
opcional:
optional:

7-1
7-2
7-3
7-4
7-5
7

8
8-5
8-2
8-1 8-4 8-3
8A

8B
9
9-3
9-1
9-10
9-2
9-4
9-9
9-5
9-6
9-7
9-8

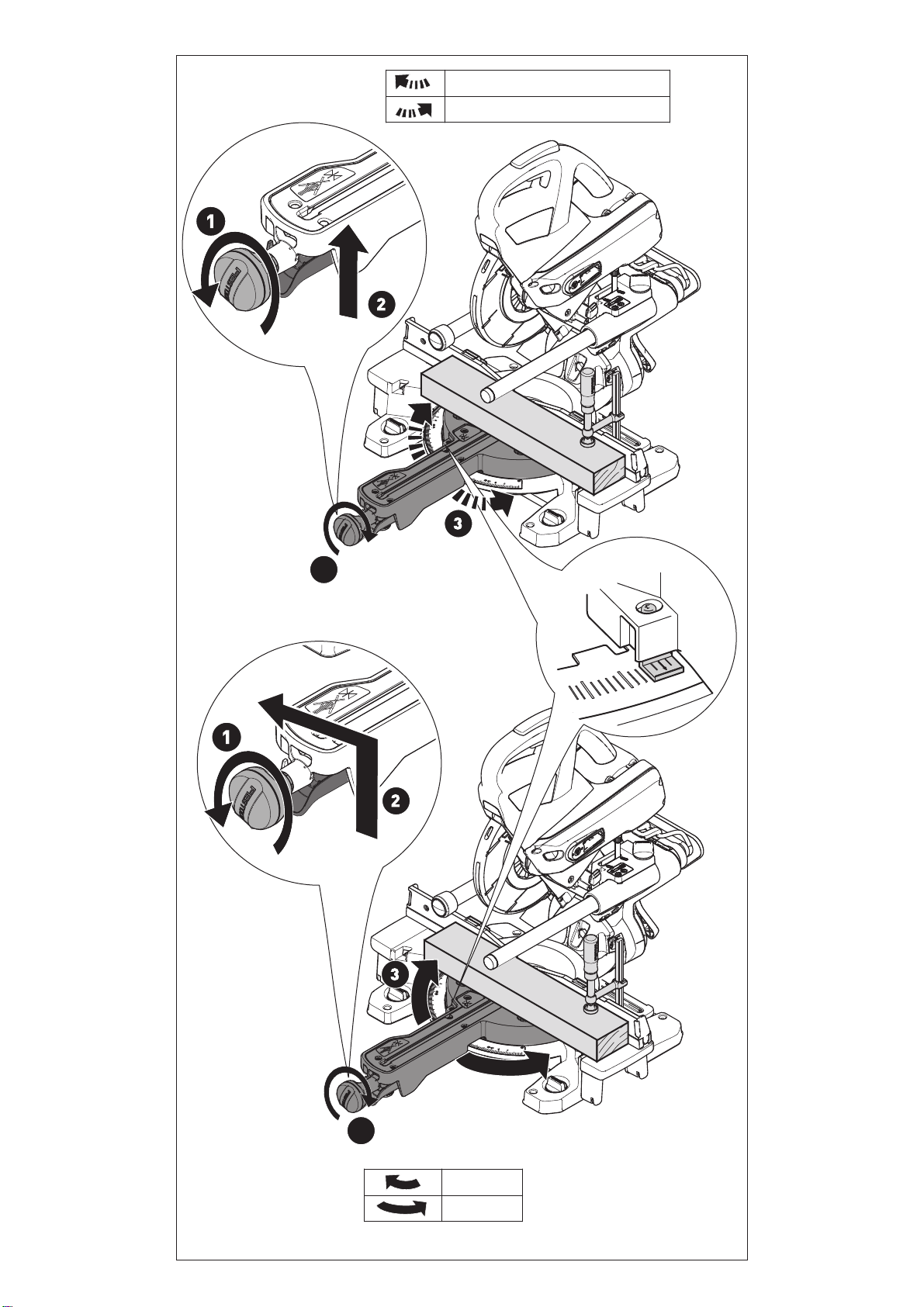

10
0
5
10
4
4
0° 15° 22,5° 30° 45° 60°
0° 15° 22,5° 30° 45° 60°
0 - 60°
0 - 60°

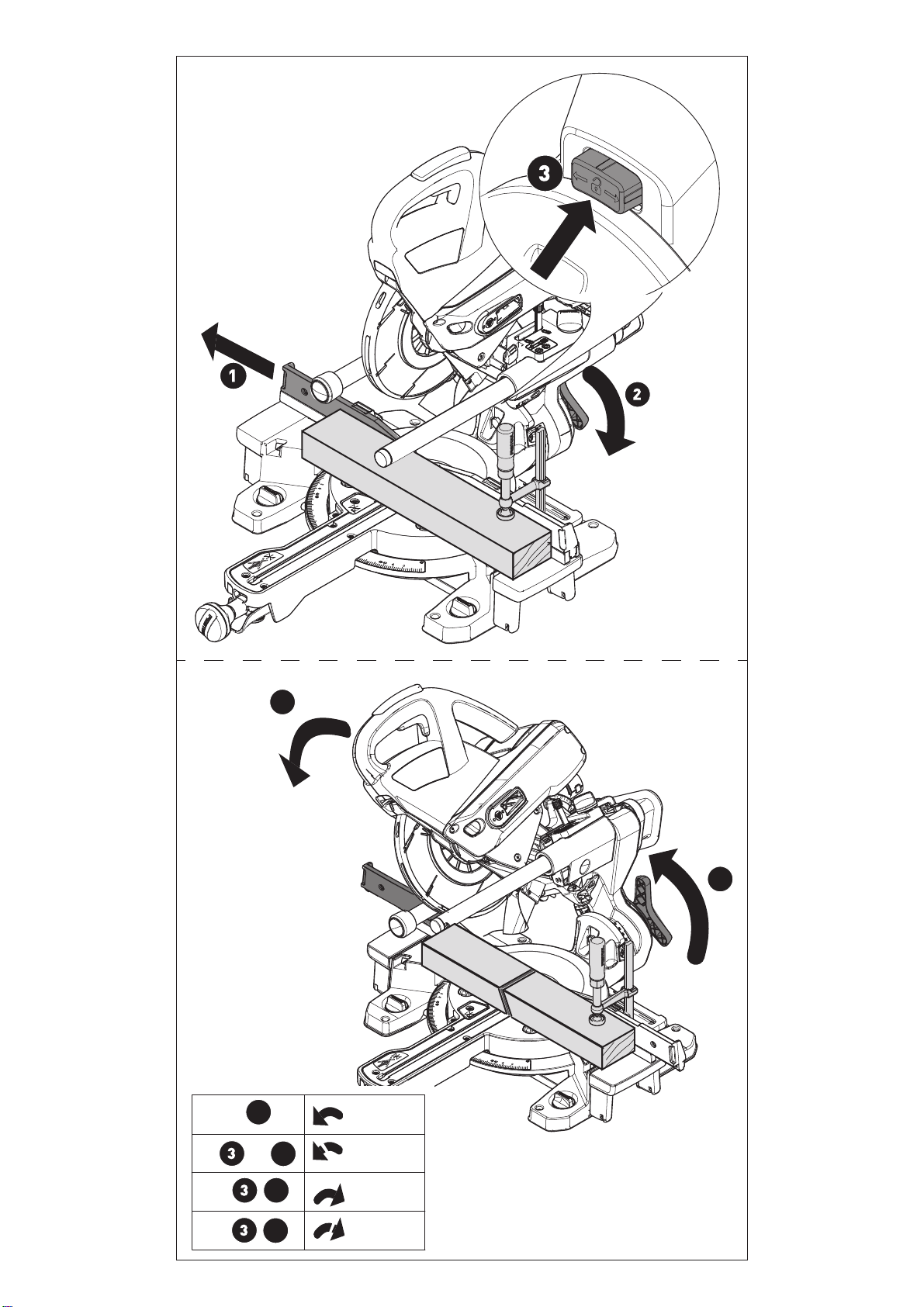

11
4
5
4
4
0 - 45°
46 - 47°
46 - 47°
1x 2x
1x
40 - 45°
,
1x
4
2x ,

12
12-1
12-2
12-3
12-4
13-3
13-4
13-2
13-1
13

3
15
24
14A
14B
14-2
14-4
14-1
14-3
6
5
i

14
KS 60 E
사용 설명서의 전반부에 이와 관련된 그림이 나와
있습니다.

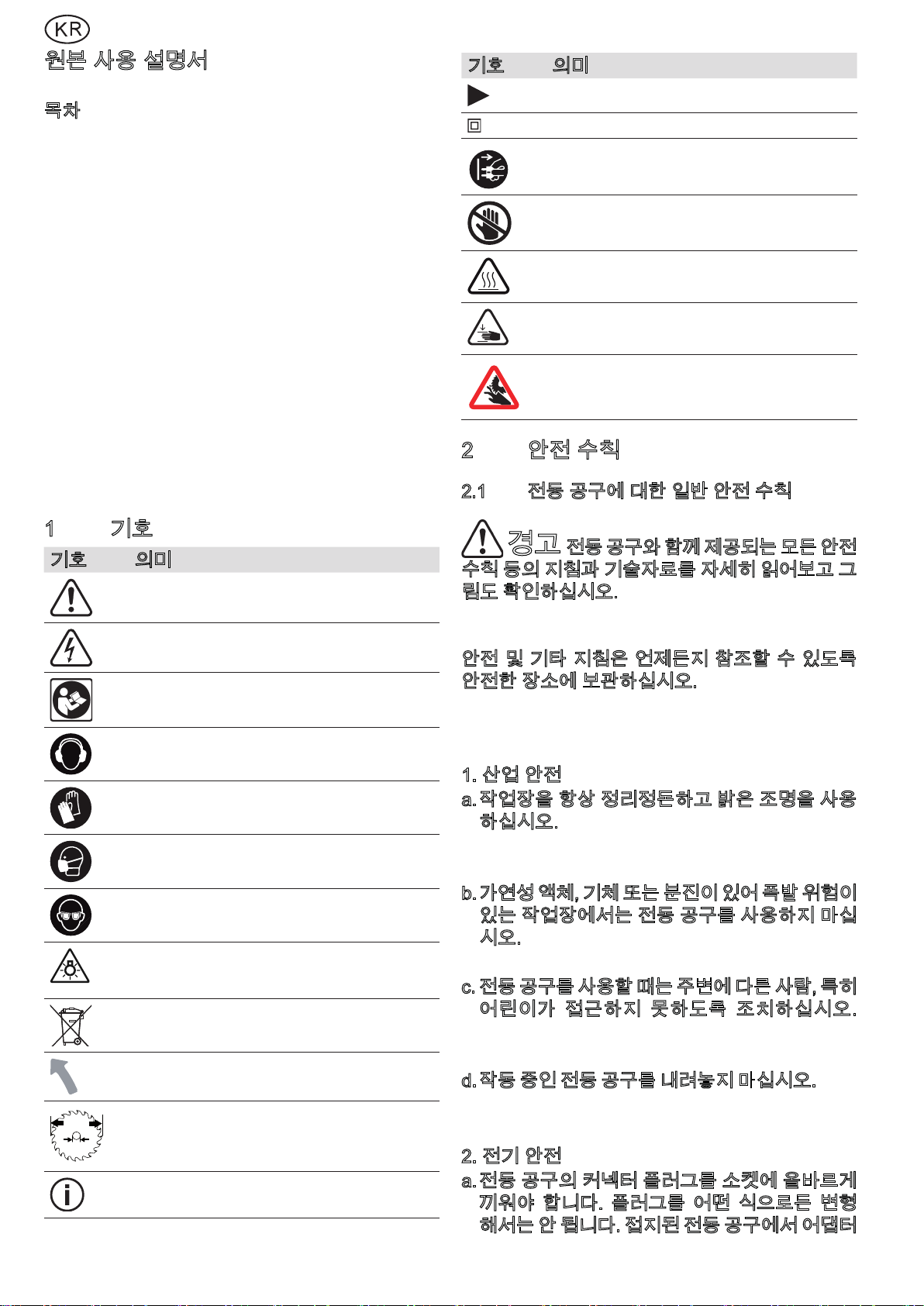

1 기호
기호 의미
일반적인 위험에 대한 경고
감전 위험
사용 설명서 및 안전 표지를
확인하십시오.
귀 보호구를 착용하십시오.
보호 장갑을 착용하십시오.
방진 마스크를 착용하십시오.
보안경을 착용하십시오.
조명을 직접 보지 마십시오.
가정용 쓰레기와 함께 버리지
마십시오.
톱과 톱날의 회전 방향
a
b
톱날의 크기
a ... 직경
b ... 위치 보어
팁 또는 권장사항
기호 의미
취급 안내
안전 등급 II
전원 공급 장치와 분리하십시오.
손을 가까이 가져가면 위험합니다.
경고: 표면이 뜨겁습니다.
손가락이나 손이 끼일 수 있습니다.
자유롭게 움직이는 톱날 때문에
부상을 입을 수 있습니다.
2 안전 수칙
2.1 전동 공구에 대한 일반 안전 수칙
경고 전동 공구와 함께 제공되는 모든 안전
수칙 등의 지침과 기술자료를 자세히 읽어보고 그
림도 확인하십시오. 아래에 나오는 지침을 준수하
지 않으면 감전, 화재, 심각한 상해 등이 발생할 수
있습니다.
안전 및 기타 지침은 언제든지 참조할 수 있도록
안전한 장소에 보관하십시오.
본 안전 수칙에서 사용되는 '전동 공구'는 전선을
통해 전기 동력을 얻는 공구와 전선 없이 배터리
에서 전기 동력을 얻는 공구를 말합니다.
1. 산업 안전
a. 작업장을 항상 정리정돈하고 밝은 조명을 사용
하십시오. 정리정돈 상태가 불량하거나 조명이
어두운 작업장에서는 사고가 발생할 수 있습
니다.
b. 가연성 액체, 기체 또는 분진이 있어 폭발 위험이
있는 작업장에서는 전동 공구를 사용하지 마십
시오. 전동 공구에서 발생하는 불꽃으로 인해
분진 또는 가연성 기체가 발화할 수 있습니다.
c. 전동 공구를 사용할 때는 주변에 다른 사람, 특히
어린이가 접근하지 못하도록 조치하십시오.
주위가 산만하면 전동 공구를 제대로 통제하지
못할 수 있습니다.
d. 작동 중인 전동 공구를 내려놓지 마십시오. 삽입
공구가 완전히 작동을 멈출 때까지는 절대로
손에서 내려놓지 마십시오.
2. 전기 안전
a. 전동 공구의 커넥터 플러그를 소켓에 올바르게
끼워야 합니다. 플러그를 어떤 식으로든 변형
해서는 안 됩니다. 접지된 전동 공구에서 어댑터
원본 사용 설명서
목차
1 기호 ......................................................... 14
안전 수칙 ................................................. 14
3 기본 용도 ................................................. 18
4 기술자료 .................................................. 18
5 전동 공구의 기능 ..................................... 18
6 시운전 ...................................................... 18
7 설정 ......................................................... 20
8 전동 공구를 이용한 작업 ......................... 21
9 서비스 및 유지관리 ................................. 24
10 액세서리 .................................................. 24
11 환경 ......................................................... 25

15
KS 60 E
플러그를 사용해서는 안 됩니다. 변형되지 않은
플러그와 호환되는 소켓을 사용하면 감전 위험이
줄어듭니다.
b. 파이프, 히터, 조리기, 냉장고 등의 접지 표면과
직접 접촉하면 안 됩니다. 신체가 접지 상태이면
감전 위험이 커집니다.
c. 전동 공구를 비나 습기에 노출시키지 마십시오.
전동 공구에 물이 들어가면 감전 위험이 커집
니다.
d. 연결 케이블로 전동 공구를 운반하거나 매달
아서는 안 되며, 연결선을 당기면서 소켓에서
플러그를 빼면 안 됩니다. 연결 케이블이 고열 물
체, 오일, 날카로운 물체, 공구의 작동부와 접촉
하지 않도록 주의하십시오. 케이블이 손상되거나
엉키면 감전 위험이 커집니다.
e. 실외에서 전동 공구를 사용하는 경우에는 실외용
연장 케이블을 사용하십시오. 실외용 연장
케이블을 사용하면 감전 위험이 줄어듭니다.
f. 습한 장소에서 전동 공구를 사용해야 하는 경우
에는 잔류 전류 회로 차단기를 사용하십시오.
잔류 전류 회로 차단기를 사용하면 감전 위험이
줄어듭니다.
3 개인 안전
a. 전동 공구를 사용할 때는 주의하면서 작업에 집중
하십시오. 피곤한 상태이거나 약물, 주류 또는
의약품을 복용한 상태에서는 전동 공구를 사용
하지 마십시오. 전동 공구를 사용할 때는 한순간의
부주의가 심각한 상해를 초래할 수 있습니다.
b. 개인보호구와 보안경을 항상 착용하십시오. 전동
공구의 유형과 작업 방식에 따라 부상 방지를
위해 방진 마스크, 미끄럼 방지 안전화, 안전모,
귀마개 등의 개인보호구를 착용해야 합니다.
c. 공구가 갑자기 작동하지 않도록 주의하십시오.
전동 공구를 전원 공급 장치 또는 배터리에 연결
하거나, 집어 들거나, 운반하려는 경우에는 먼저
공구의 전원을 끄십시오. 전동 공구를 운반할
때 손가락이 스위치에 닿아 있거나 전동 공구를
켜진 상태에서 전원 공급 장치에 연결하면 사고가
발생할 수 있습니다.
d. 전동 공구를 켜려면 먼저 조정 도구 또는 렌치를
분리하십시오. 전동 공구의 회전부에 다른 도구나
렌치가 있으면 부상이 발생할 수 있습니다.
e. 비정상적인 자세로 작업하지 않도록 주의하십
시오. 항상 안정적으로 선 자세에서 작업하십
시오. 자세가 안정적이면 예상치 못한 상황에도
전동 공구를 효과적으로 통제할 수 있습니다.
f. 작업에 적합한 보호복을 착용하십시오. 너무 헐
렁한 복장이나 장신구를 착용해서는 안 됩니다.
작동부에 머리카락 또는 옷이 닿지 않도록 주의
하십시오. 헐렁한 옷, 장신구 또는 긴 머리카락은
회전 부분에 말려 들어갈 수 있습니다.
g. 분진 제거 및 포집 장치를 설치하는 경우 올바
르게 연결한 후 사용해야 합니다. 분진 제거 장치를
이용하면 분진에 의한 사고 발생을 줄일 수 있습
니다.
h. 안전 수칙을 무시해서는 안 됩니다. 전동 공구를
여러 번 사용해서 잘 알고 있는 경우에도 안전
사용 규칙을 반드시 따르시기 바랍니다. 한순간
의 부주의가 심각한 상해를 초래할 수 있습니다.
4 전동 공구 사용 및 작동
a. 전동 공구를 과부하 상태로 사용하지 마십시오.
원래의 작업 용도로만 전동 공구를 사용하십
시오. 호환이 가능한 전동 공구를 사용하면 작업
효율이 향상되며 지정된 전원 범위에서 더욱
안전하게 작업할 수 있습니다.
b. 스위치가 제대로 작동하지 않는 전동 공구는 사용
하지 마십시오. 정상적으로 켜거나 끌 수 없는
전동 공구는 위험하므로 수리해야 합니다.
c. 전동 공구의 설정을 변경하거나, 액세서리를
교체하거나, 공구를 사용하지 않고 옆에 내려
놓으려면 먼저 소켓에서 플러그를 뽑으십시오.
배터리가 탈착식이면 배터리를 분리하십시오.
이와 같이 조치하면 전동 공구가 갑자기 작동하는
사고를 예방할 수 있습니다.
d. 사용하지 않는 전동 공구는 어린이의 손이 닿지
않는 곳에 보관하십시오. 전동 공구가 익숙하지
않거나 본 수칙을 읽지 않은 작업자는 전동 공구를
사용하면 안 됩니다. 사용 경험이 없는 작업자가
전동 공구를 사용하면 사고가 발생할 수 있습
니다.
e. 전동 공구와 액세서리를 주의해서 관리하십
시오. 작동부가 제대로 작동하고 끼임 현상이
발생하지 않는지 확인하십시오. 손상되거나
심하게 파손된 부분이 전동 공구의 작동을 방해
하고 있지 않은지도 확인해야 합니다. 파손된
부분이 있으면 전동 공구를 사용하기 전에 수리
하십시오. 관리가 미흡한 전동 공구에서 많은
사고가 발생하고 있습니다.
f. 커팅 공구의 날은 날카롭고 청결한 상태로 유지
하십시오. 커팅날을 날카롭게 유지하면 끼임
현상이 줄어들고 공구를 더욱 쉽게 조작할 수
있습니다.
g. 본 수칙에 따라 전동 공구, 액세서리, 삽입 공구
등을 사용하십시오. 작업 조건이 처리할 작업에
적합한지 확인하십시오. 전동 공구를 정해진
용도가 아닌 다른 용도로 사용하면 위험한 상황이
발생할 수 있습니다.
h. 전동 공구의 손잡이와 그립면은 건조하고, 청결
하며, 오일 및 미끄러운 물질이 없는 상태로 유지
하십시오. 손잡이와 그립면이 미끄러우면 예상치
못한 상황에서 전동 공구를 안전하게 조작하지
못할 수 있습니다.

16
KS 60 E

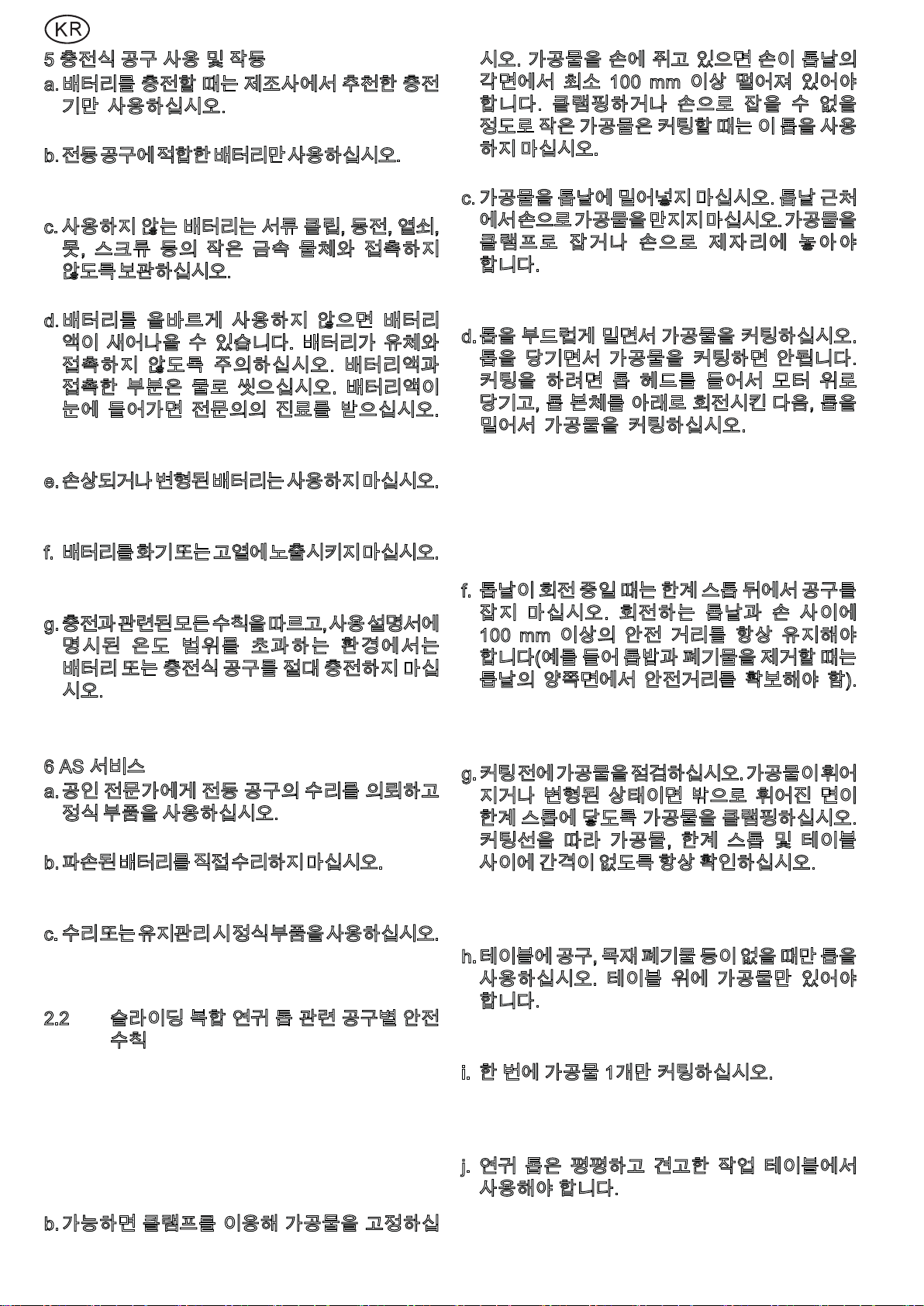

5 충전식 공구 사용 및 작동
a. 배터리를 충전할 때는 제조사에서 추천한 충전
기만 사용하십시오. 배터리에 적합하지 않은
충전기를 사용하면 발화의 위험이 있습니다.
b. 전동 공구에 적합한 배터리만 사용하십시오. 전동
공구에 적합하지 않은 배터리를 사용하면 상해
및 발화의 위험이 커집니다.
c. 사용하지 않는 배터리는 서류 클립, 동전, 열쇠,
못, 스크류 등의 작은 금속 물체와 접촉하지
않도록 보관하십시오. 배터리 접촉을 통해 단락이
발생하면 연소 또는 발화가 발생할 수 있습니다.
d. 배터리를 올바르게 사용하지 않으면 배터리
액이 새어나올 수 있습니다. 배터리가 유체와
접촉하지 않도록 주의하십시오. 배터리액과
접촉한 부분은 물로 씻으십시오. 배터리액이
눈에 들어가면 전문의의 진료를 받으십시오.
배터리액이 신체에 묻으면 피부 장애나 화상이
발생할 수 있습니다.
e. 손상되거나 변형된 배터리는 사용하지 마십시오.
손상되거나 변형된 배터리는 오작동하여 화재,
폭발 및 상해 사고를 발생시킬 수 있습니다.
f. 배터리를 화기 또는 고열에 노출시키지 마십시오.
배터리가 130 °C를 넘는 화기 또는 온도에 노출
되면 폭발할 수 있습니다.
g. 충전과 관련된 모든 수칙을 따르고, 사용 설명서에
명시된 온도 범위를 초과하는 환경에서는
배터리 또는 충전식 공구를 절대 충전하지 마십
시오. 잘못된 방식으로 충전하거나 허용된 범위
이외의 온도에서 충전하면 배터리가 파손되고
발화가 발생할 수 있습니다.
6 AS 서비스
a. 공인 전문가에게 전동 공구의 수리를 의뢰하고
정식 부품을 사용하십시오. 이와 같이 관리해야
전동 공구를 안전하게 사용할 수 있습니다.
b. 파손된 배터리를 직접 수리하지 마십시오. 배터리
수리는 제조사 또는 고객 서비스센터에서 처리
해야 합니다.
c. 수리 또는 유지관리 시 정식 부품을 사용하십시오.
호환이 되지 않는 액세서리 또는 부품을 사용하면
감전 등의 상해 사고가 발생할 수 있습니다.
2.2 슬라이딩 복합 연귀 톱 관련 공구별 안전
수칙
a. 연귀 톱은 목재 또는 목재와 유사한 제품을 커팅
하는 공구입니다. 이 톱을 이용해 막대, 스크류
등의 철 소재를 커팅할 수 있습니다. 연마 분진이
쌓이면 하단의 가드와 같은 이동하는 부분이
걸릴 수 있습니다. 커팅에서 발생하는 불꽃이
하단의 가드와 다른 플라스틱 부분에서 발화를
유발할 수 있습니다.
b. 가능하면 클램프를 이용해 가공물을 고정하십
시오. 가공물을 손에 쥐고 있으면 손이 톱날의
각면에서 최소 100 mm 이상 떨어져 있어야
합니다. 클램핑하거나 손으로 잡을 수 없을
정도로 작은 가공물은 커팅할 때는 이 톱을 사용
하지 마십시오. 손이 톱날에 너무 가까우면 다칠
수 있습니다.
c. 가공물을 톱날에 밀어넣지 마십시오. 톱날 근처
에서 손으로 가공물을 만지지 마십시오. 가공물을
클램프로 잡거나 손으로 제자리에 놓아야
합니다. 톱으로 가공물을 일정하게 관통하면서
커팅해야 하며, 커팅 속도가 톱의 모터에 과부하를
줄 정도가 되면 안 됩니다.
d. 톱을 부드럽게 밀면서 가공물을 커팅하십시오.
톱을 당기면서 가공물을 커팅하면 안됩니다.
커팅을 하려면 톱 헤드를 들어서 모터 위로
당기고, 톱 본체를 아래로 회전시킨 다음, 톱을
밀어서 가공물을 커팅하십시오. 톱을 당겨서
커팅하면 톱날이 가공물 위에 '올라 타면서'
작업자쪽으로 날아갈 수 있습니다.
e. 톱날 앞이나 뒤에서 제공된 커팅선을 넘어서
손을 내밀지 마십시오. 톱날 옆에서 왼손으로
가공물의 건너편을 잡는 것과 같은 '교차' 자세로
가공물을 잡으면 매우 위험합니다.
f. 톱날이 회전 중일 때는 한계 스톱 뒤에서 공구를
잡지 마십시오. 회전하는 톱날과 손 사이에
100 mm 이상의 안전 거리를 항상 유지해야
합니다(예를 들어 톱밥과 폐기물을 제거할 때는
톱날의 양쪽면에서 안전거리를 확보해야 함).
회전하는 톱날과 손 사이의 거리를 측정하지
못할 수 있으며, 안전 거리를 확보하지 못할 경우
심각한 부상을 당할 수 있습니다.
g. 커팅 전에 가공물을 점검하십시오. 가공물이 휘어
지거나 변형된 상태이면 밖으로 휘어진 면이
한계 스톱에 닿도록 가공물을 클램핑하십시오.
커팅선을 따라 가공물, 한계 스톱 및 테이블
사이에 간격이 없도록 항상 확인하십시오. 휘어
지거나 변형된 가공물은 비틀리거나 흔들리면서
커팅 중에 톱날이 걸릴 수 있습니다. 가공물에
못이나 이물질이 없어야 합니다.
h. 테이블에 공구, 목재 폐기물 등이 없을 때만 톱을
사용하십시오. 테이블 위에 가공물만 있어야
합니다. 작은 쓰레기, 고정되지 않은 나무 조각
등이 회전하는 톱날과 접촉하면 고속으로 날아갈
수 있습니다.
i. 한 번에 가공물 1개만 커팅하십시오. 여러 개를
쌓아 올린 가공물은 제대로 클램핑하거나 잡을
수 없으므로 커팅 중에 톱날이 걸리거나 튕겨
나갈 수 있습니다.
j. 연귀 톱은 평평하고 견고한 작업 테이블에서
사용해야 합니다. 평평하고 견고한 테이블에서
연귀 톱을 사용해야 커팅을 안정적으로 처리할

17
KS 60 E
수 있습니다.

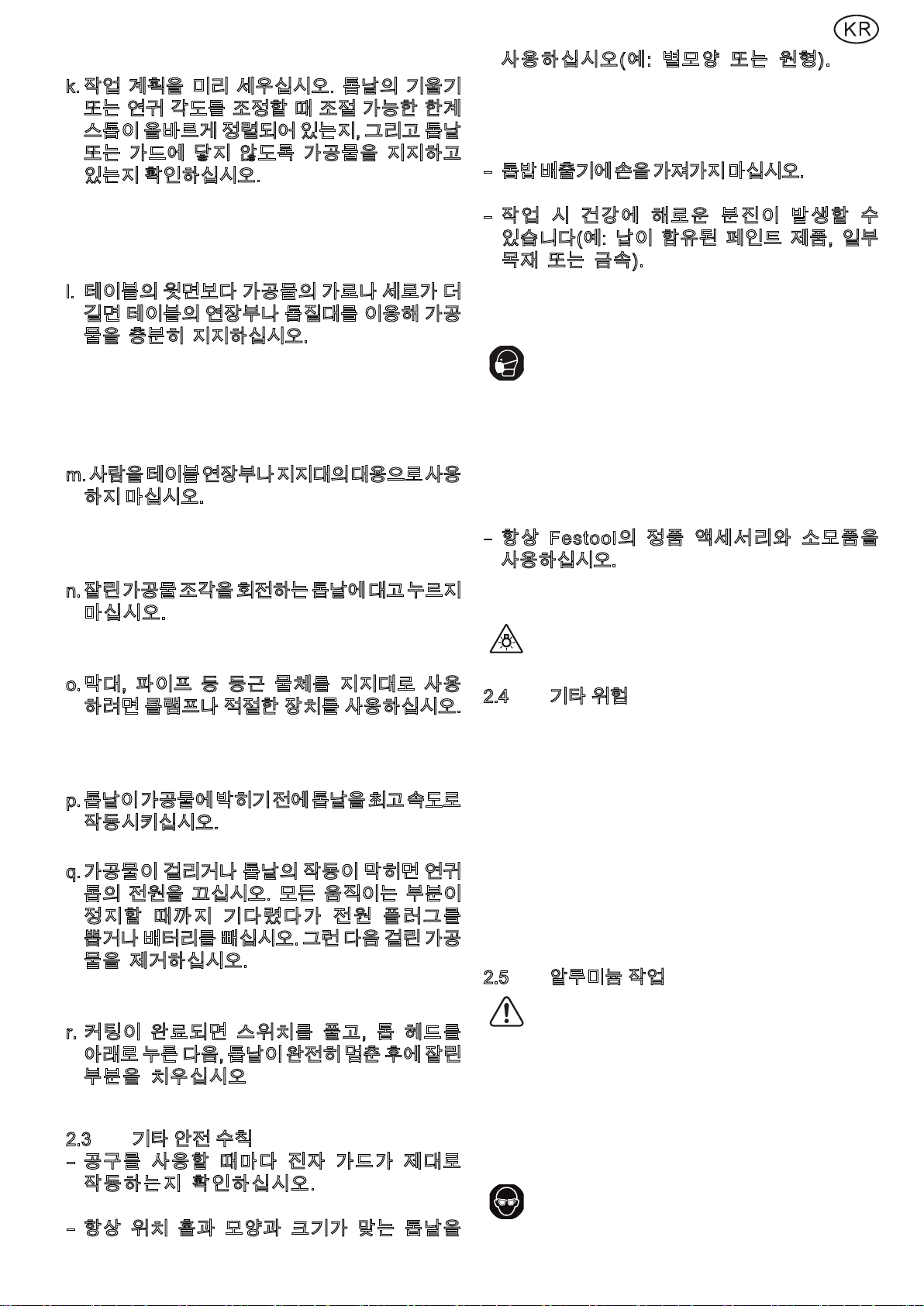

k. 작업 계획을 미리 세우십시오. 톱날의 기울기
또는 연귀 각도를 조정할 때 조절 가능한 한계
스톱이 올바르게 정렬되어 있는지, 그리고 톱날
또는 가드에 닿지 않도록 가공물을 지지하고
있는지 확인하십시오. 공구를 켜거나 테이블에
가공물을 올려 놓지 않은 상태에서 톱날로 전체
커팅 과정을 연습하면서 작업에 방해가 되는
부분이 있는지 또는 톱날로 한계 스톱을 커팅할
위험이 있는지를 확인해야 합니다.
l. 테이블의 윗면보다 가공물의 가로나 세로가 더
길면 테이블의 연장부나 톱질대를 이용해 가공
물을 충분히 지지하십시오. 연귀 톱용 테이블
보다 가공물의 가로 또는 세로가 더 길면 지지대가
없을 경우 가공물이 뒤집힐 수 있습니다. 커팅된
나무 또는 가공물의 조각이 넘어지면 아래쪽
가드가 들어올려지거나 회전하는 톱날에서
조각이 튕겨져 나갈 수 있습니다.
m. 사람을 테이블 연장부나 지지대의 대용으로 사용
하지 마십시오. 가공물이 불안정하면 톱날에서
걸림 현상이 발생할 수 있습니다. 가공물이 커팅
중에 움직이면서 작업자와 조력자가 회전하는
톱날로 들어갈 수 있습니다.
n. 잘린 가공물 조각을 회전하는 톱날에 대고 누르지
마십시오. 세로형 한계 스톱 등을 사용하여
공간이 많지 않으면 커팅된 조각이 톱날에 끼었
다가 강하게 튀어나올 수 있습니다.
o. 막대, 파이프 등 둥근 물체를 지지대로 사용
하려면 클램프나 적절한 장치를 사용하십시오.
둥근 막대는 커팅 시 굴러가면서 톱날이 '박히는'
현상이 발생하고, 이와 동시에 손도 톱날에
들어갈 수 있습니다.
p. 톱날이 가공물에 박히기 전에 톱날을 최고 속도로
작동시키십시오. 이렇게 하면 가공물이 톱에서
튕겨나가는 현상을 방지할 수 있습니다.
q. 가공물이 걸리거나 톱날의 작동이 막히면 연귀
톱의 전원을 끄십시오. 모든 움직이는 부분이
정지할 때까지 기다렸다가 전원 플러그를
뽑거나 배터리를 빼십시오. 그런 다음 걸린 가공
물을 제거하십시오. 가공물이 걸린 상태에서
커팅을 계속하면 연귀 톱을 통제하지 못하거나
톱이 파손될 수 있습니다.
r. 커팅이 완료되면 스위치를 풀고, 톱 헤드를
아래로 누른 다음, 톱날이 완전히 멈춘 후에 잘린
부분을 치우십시오. 작동 중인 톱날 근처에
손을 가져가면 위험합니다.
2.3 기타 안전 수칙
–공구를 사용할 때마다 진자 가드가 제대로
작동하는지 확인하십시오. 본 전동 공구를
완벽한 상태에서만 사용하십시오.
–항상 위치 홀과 모양과 크기가 맞는 톱날을
사용하십시오(예: 별모양 또는 원형). 조립
부품과 정확하게 맞지 않는 톱날은 불규칙적으로
움직이며 파편이 가공물에서 튕겨져 나오면서
사용자 또는 주변에 있는 사람의 눈에 들어갈
수 있습니다.
–톱밥 배출기에 손을 가져가지 마십시오. 회전하는
부분에 손이 다칠 수 있습니다.
–작업 시 건강에 해로운 분진이 발생할 수
있습니다(예: 납이 함유된 페인트 제품, 일부
목재 또는 금속).작업자와 작업 공간 주변의
사람은 건강에 해로운 분진이 피부에 닿거나
호흡기로 유입될 수 있습니다. 국내 안전 규정을
준수하십시오.
건강을 위해 P2 호흡기 마스크를 착용
하십시오. 밀폐된 공간에서는 환기가
충분히 이루어지게 하고 이동식 집진기를
연결하십시오.
–절단되거나 손상된 한계 스톱은 교체하십시오.
파손된 한계 스톱은 커팅 작업 중에 튕겨져 나갈
수 있습니다. 톱 근처에 있는 사람은 부상의
위험이 있으니 주의해야 합니다.
–항상 Festool의 정품 액세서리와 소모품을
사용하십시오. Festool에서 테스트하고 승인한
액세서리만 공구 및 응용 작업에서 안전하고
완벽한 성능을 보장합니다.
조명을 직접 보지 마십시오. 광학 방사선을
직접 바라보면 눈이 손상될 수 있습니다.
2.4 기타 위험
모든 관련 설계 규정을 준수해도 아래와 같은
경우에는 공구를 작동할 때 위험이 발생할 수
있습니다.
–측면에서 회전하는 부분(예: 톱날, 클램핑 플랜지,
플랜지 스크류)에 신체가 닿을 경우
–하우징이 열리고 전원 플러그가 꽂힌 상태에서
작동하는 부분에 신체가 닿을 경우
–가공물의 일부가 파편으로 날리는 경우
–파손된 공구의 일부가 파편으로 날리는 경우
–소음이 발생하는 경우
–분진이 발생하는 경우
2.5 알루미늄 작업
알루미늄을 작업할 때는 안전을 위해 다음
과 같은 사항을 준수해야 합니다.
–업스트림 잔류 전류 회로 차단기(FIG, PRCD)를
설치하십시오.
–공구를 적절한 집진기에 연결하십시오.
–모터 하우징에 쌓인 분진을 정기적으로 제거
하십시오.
–알루미늄 톱날을 사용하십시오.
보안경을 착용하십시오.

18
KS 60 E
2.6 방출 레벨
일반적으로 EN 62841에 따른 소음 레벨은 다음과
같습니다.
음압 레벨 LPA = 91 dB(A)
소음 레벨 LWA = 100 dB(A)
측정 불확실성 허용치 K = 3 dB
주의
작동 소음
청각 손상
X귀 보호구를 착용하십시오.
지정된 방출값(진동, 소음)은
–전동 공구를 비교하는 용도로 사용됩니다.
–또한 작업 중의 진동 및 소음 부하와 관련된
예비값을 산출하는 용도로도 사용됩니다.
–이 값은 전동 공구의 기본 용도를 나타냅니다.
다른 삽입 공구를 이용하거나 올바르게 관리되지
않은 경우 다른 용도를 나타낼 수도 있습니다. 전동
공구의 유휴 시간 및 다운타임을 기록하십시오.
3 기본 용도
본 전동 공구는 목재, 플라스틱, 알루미늄 프로파일
및 기타 유사한 소재의 가공물을 커팅하기 위해
제작된 고정 장치입니다. 다른 소재, 특히 강철,
콘크리트, 광물 소재의 가공물을 커팅하는
용도로는 사용하지 마십시오.
본 전동 공구 전용으로 제작된 Festool 톱날만
사용하십시오.
아래의 조건을 충족하는 톱날만 사용할 수 있습
니다.
–톱날 직경 216 mm,
–커팅 폭 2.3 mm (톱니 폭에 따라 달라짐),
–위치 홀 30 mm,
–최대 표준 톱날 두께 1.6 mm,
–최적 속도 5000 rpm 이상
샌딩 디스크, 스페이서 또는 스핀들 링은 사용하지
마십시오. 목재 가공용 톱날은 EN 847-1을 준수
합니다.
이 공구는 일정 수준의 교육을 받은 전문가만 사용
하도록 제작 및 승인되었습니다.
톱날에 적합한 소재의 가공물 커팅에서만
사용하십시오.
부적절한 사용 및 기본 용도에서
벗어난 사용에 대한 책임은 사용자에게
있습니다.
4 기술자료
슬라이딩 톱 KS 60 E
전원 1200 W
전원 공급 장치 220-240 V~ 50/60 Hz
슬라이딩 톱 KS 60 E
무부하 속도 1300 – 3500 rpm
최대 속도 5000 rpm
최대 연귀 각도 60° 좌/우
최대 경사도 47/46° 좌/우
톱날의 크기 216 x 2.3 x 30 mm
중량 4.5 kg
안전 등급 / II
* 전자 장치에 결함이 있을 때의 최대 속도
5 전동 공구의 기능
[1-1] 손잡이
[1-2] 안전 버튼
[1-3] 전원 스위치
[1-4] 홈 최대 깊이 레버
[1-5] 슬라이드 잠금 장치용 회전 노브
[1-6] 운반 잠금 장치용 레버
[1-7] 스핀들 스톱
[1-8] 정지 눈금자(양쪽면)
[1-9] 테이블 연장부 고정용 회전 노브(양쪽면)
[1-10] 연귀 커팅용 각도 표시
[1-11] 연귀 각도 잠금용 레버
[1-12] 회전 베이스
[1-13] 진자 가드
[2-1] 케이블 클램프
[2-2] 집진기 커넥터
[2-3] 스포트라이트용 전원 스위치
(일부 모델에서 액세서리로 제공)
[2-4] FSZ120 조임 스크류 클램프
[2-5] 속도 설정용 조절 휠
[2-6] 회전 베이스 고정용 회전 노브
[2-7] 테이블 연장부(양쪽면)
[2-8] 베벨 클램핑용 베벨 홀더
[2-9] 경사도 고정용 별모양 손잡이
[2-10] 앨런 렌치 보관 상자
[2-11] 자체 손잡이가 있는 케이블 감개

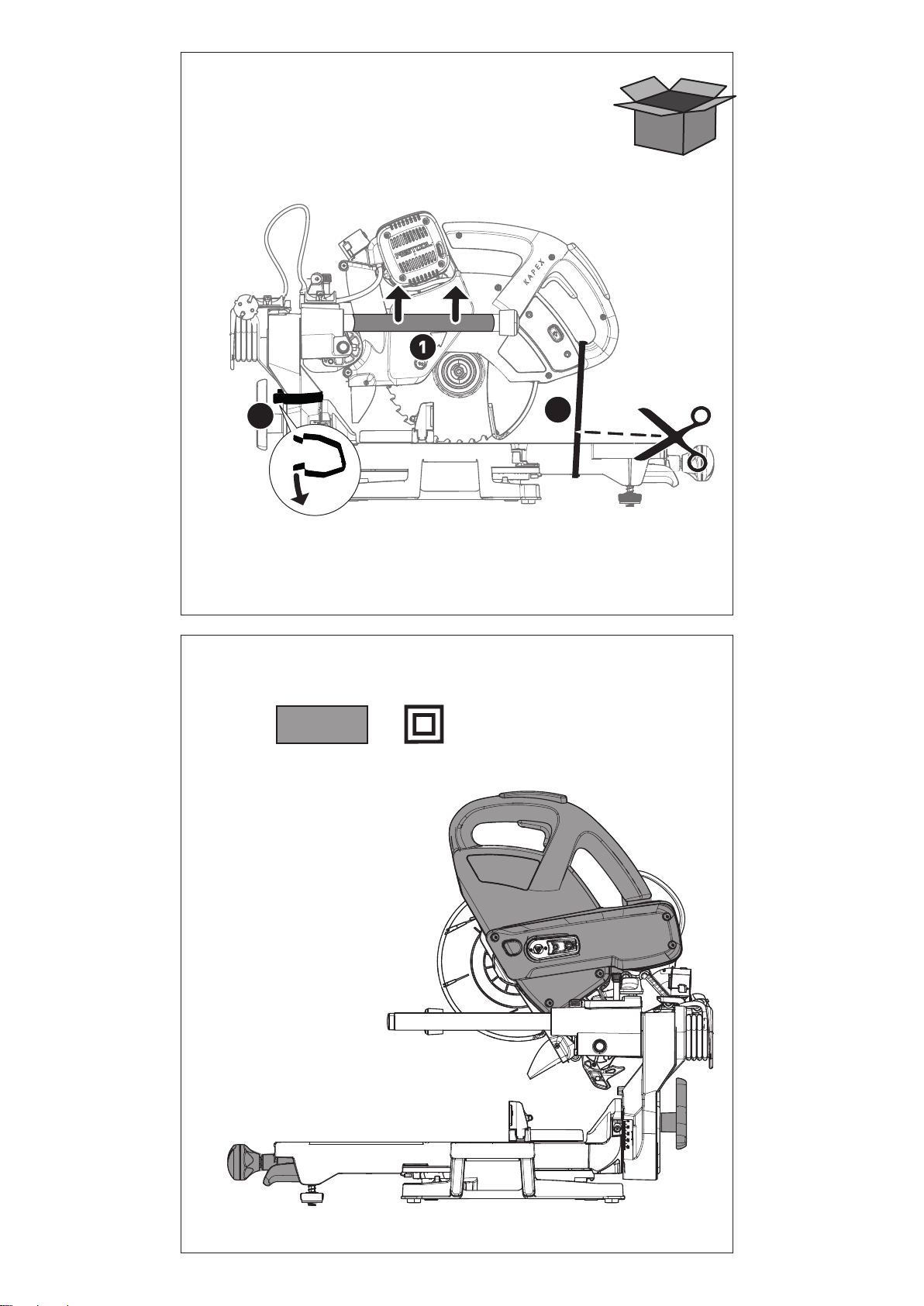

[3] 운반 안전 장치 제거
[4] 절연된 그립면(회색면)
6 시운전
6.1 최초 작동
주의
미승인 전압 또는 주파수!
사고 위험
X공구의 이름판에 나온 사양을 준수하십시오.
X국내 규정을 준수하십시오.

19
KS 60 E
전동 공구가 단단하게 고정되었는지 확인
하십시오. 공구가 뒤집어질 수 있습니다.
필요할 경우 MFT 다목적 테이블 또는
베이스 프레임 UG-KAPEX KS60의 조립
설명서를 읽어보십시오.
X운반 안전 장치 [3]를 제거하십시오.
X왼쪽 풀링 레일에서 보호 슬리브를 제거
하십시오 .
X톱 본체를 아래로 눌러서 톱을 고정하는
케이블 타이를 자르십시오 .
X경사도 잠금 장치에서 클램프를 제거하십시오
.
X공구를 설치하고 작업 세팅 상태로 만드십시오.

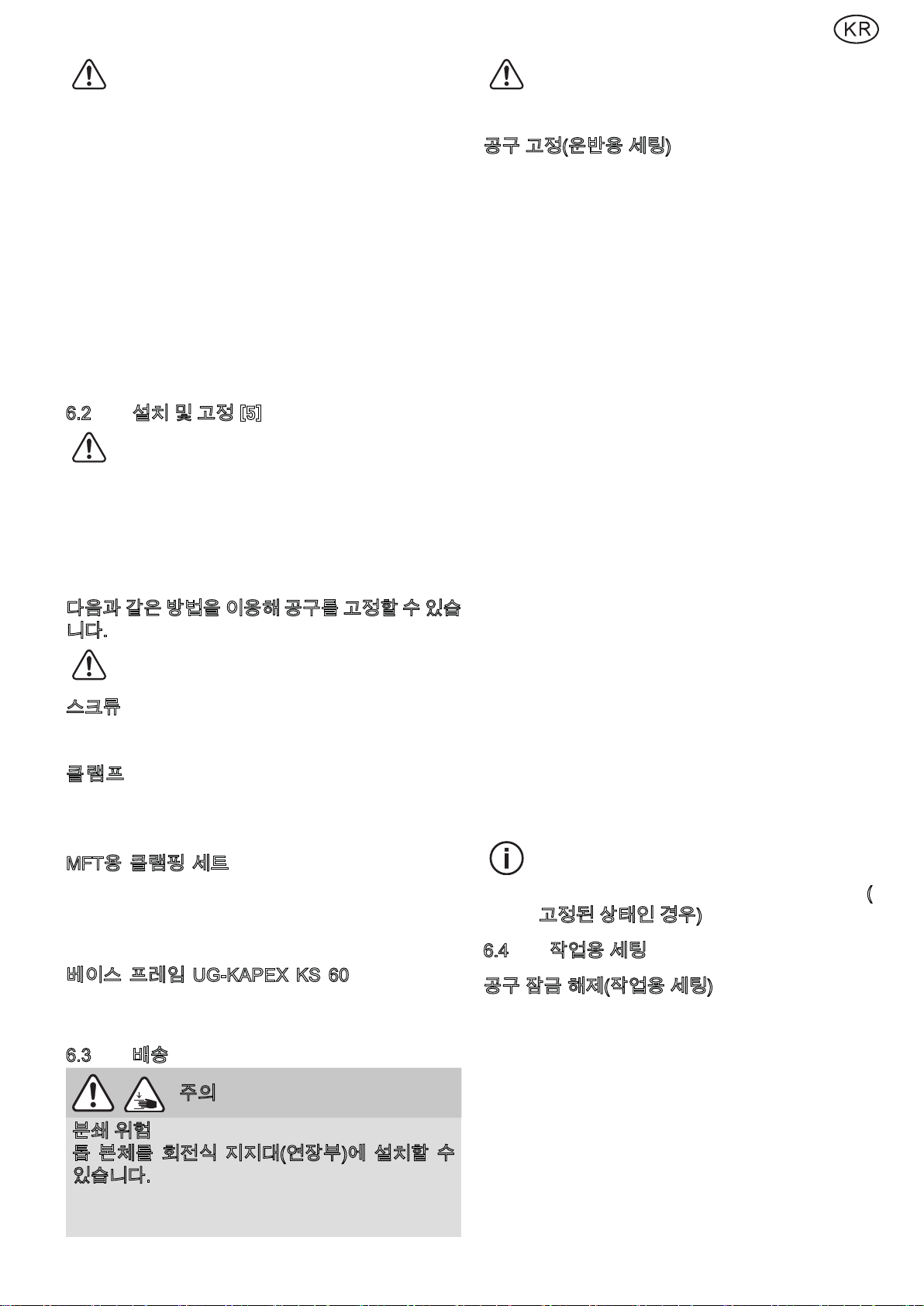

6.2 설치 및 고정 [5]
공구에서 작업을 하기 전에 전원 플러그를
뽑으십시오.
필요하면 공구를 고정하기 전에 A-SYS-KS60
지지대(옵션 액세서리)를 설치하십시오. 지지대가
있으면 회전 베이스의 작업면 높이와 Systainer 1의
높이가 같아지게 됩니다. Systainer를 이용하면
긴 가공물을 밑에서 받칠 수 있습니다 [5].
다음과 같은 방법을 이용해 공구를 고정할 수 있습
니다.
작업 중에 움직이지 않도록 공구를 고정
하십시오.
스크류 [5A]: 스크류 4개를 이용해 작업 테이블에
공구를 고정하십시오. 이때 커팅 테이블의 지지
지점에 있는 홀 [5A-1]을 이용하십시오.
클램프 [5B]: 클램프 [5B-1]를 이용해 작업
테이블에 공구를 고정하십시오. 지지 지점을
이용해 무게중심을 고려하여 공구를 안정적으로
고정할 수 있습니다.
MFT용 클램핑 세트 [5C]: 클램핑 세트 [5C-2]를
이용해 Festool MFT 3 또는 MFT/Kapex (SZ-KS)
다용도 테이블에 공구를 고정하십시오. 양쪽면의
테이블 연장부 근처에 있는 육각형 홀 [5C-1]을
사용합니다.
베이스 프레임 UG-KAPEX KS 60 [5D]: 베이스
프레임과 함께 제공되는 설치 설명서를 참조
하십시오.
6.3 배송
주의
분쇄 위험
톱 본체를 회전식 지지대(연장부)에 설치할 수
있습니다.
X공구는 항상 운반용 세팅 상태에서 운반해야
합니다.
부상 위험! 운반 중인 공구를 손에서 놓칠
수 있습니다. 운반용 손잡이 [6]를 이용해
두 손으로 공구를 잡으십시오.
공구 고정(운반용 세팅)
X케이블 감개 [2-11]에 전원 케이블을 감고 케이블
클램프 [2-1]를 이용해 고정하십시오.
X톱 본체를 후면으로 이동하고 회전 노브 [1-5]를
이용해 제자리에 고정하십시오.
X톱 본체를 회전시켜서 수직 방향으로 배치되게
하십시오.
X별모양 손잡이 [2-9]를 느슨하게 푸십시오.
X톱 본체를 수직 방향으로 배치하십시오.
X별모양 손잡이를 조이십시오.
X톱 본체를 제자리에 고정하십시오.
X안전 버튼 [1-2]을 누른 상태로 고정하십시오.
X톱 본체를 한계 스톱에 닿을 때까지 아래로
누르십시오.
X운반 잠금 장치용 레버 [1-6]를 당기십시오.
X안전 버튼이 누름 해제 상태가 되게 하십시오.
톱 본체가 하단 위치에 배치된 상태입니다.
X회전 베이스를 오른쪽 위치로 돌리십시오.
X회전 노브[2-6]를 푸십시오.
X멈춤쇠 레버 [1-11]를 누른 상태로 고정
하십시오.
X회전 베이스 [1-12]를 최대한 오른쪽으로
돌리십시오.
X멈춤쇠 레버를 풀고, 회전 노브를 잠그십시오.
이제 공구가 운송 형태 [6]를 갖추게 됩니다.
공구에는 운반용 손잡이가 여러 개 있는데
각각 톱 본체의 손잡이 [6-1], 케이블 감개
[6-3]의 손잡이, 테이블 연장부 [6-2](
고정된 상태인 경우)입니다.
6.4 작업용 세팅
공구 잠금 해제(작업용 세팅)
X톱 본체를 세로 방향이 되도록 돌리십시오
(톱날이 세로임) [10].
X톱 본체를 한계 스톱에 닿을 때까지 아래로
누르십시오.
X운반 잠금 장치용 레버 [1-6]를 당기십시오.
X톱 본체를 천천히 위로 올리십시오.
X전원 케이블을 풀고 플러그를 꽂으십시오.
이제 공구를 사용할 수 있습니다.

20
KS 60 E
6.5 전원 켜기/끄기
X전원 연결의 전기 안전 상태를 점검하십시오.
X공구를 작업 세팅 상태로 전환하거나 톱 본체의
잠금 장치를 푸십시오.
X안전 버튼 [1-2]을 누른 상태로 고정하십시오.
X전원 스위치 [1-3]를 누른 상태로 고정하십시오.
누름 = 켬
누름 해제 = 끔
7 설정
7.1 전자 장치
이 공구에는 다음과 같은 특징을 가진 전자 장치가
있습니다.
부드러운 시동
전자적으로 시동을 제어하므로 공구에서 부드럽게
시동이 걸립니다.
속도 제어
조절 휠 [2-5]을 이용해 속도 범위 내에서 속도를
계속 조절할 수 있습니다. 따라서 소재에 맞는
방식으로 커팅 속도를 조정할 수 있습니다(표
참조).
조정 휠의 권장 레벨
목재 가공용 공구 3 – 6
플라스틱 3 – 5
섬유 소재 1 – 3
알루미늄 및 비철 프로파일 3 – 6
전류 제한
전류 제한은 극단적인 부하 상태에서 과도한
전류가 소비되는 것을 방지하는 기능입니다.
이 경우 모터 속도가 감소할 수 있습니다. 부하가
제거되면 모터가 즉시 다시 가동됩니다.
모터의 가열 상태에 반응하는 속도
일정한 엔진 온도를 초과하면 공구의 전원 공급과
속도에 제한이 생깁니다. 환기구를 통해 모터가
단시간에 냉각되도록 공구가 전원이 감소된 상태로
계속 작동합니다. 모터가 충분히 냉각되면 전동
공구가 자동으로 최대 출력으로 작동합니다.
7.2 이동식 집진기 연결
경고
분진 위험
X분진을 흡입하면 건강에 해로울 수 있습니다.
작업 중에는 집진기를 항상 이용하십시오.
X유해 분진 집진 작업을 할 때는 먼저 관련 국내
규정을 확인하십시오.
Festool 이동식 집진기
집진 호스 직경이 27 mm 또는 36 mm(막힘 현상이
덜한 36 mm 권장)인 Festool 휴대용 집진기를
집진기 커넥터 [2-2]에 연결할 수 있습니다.

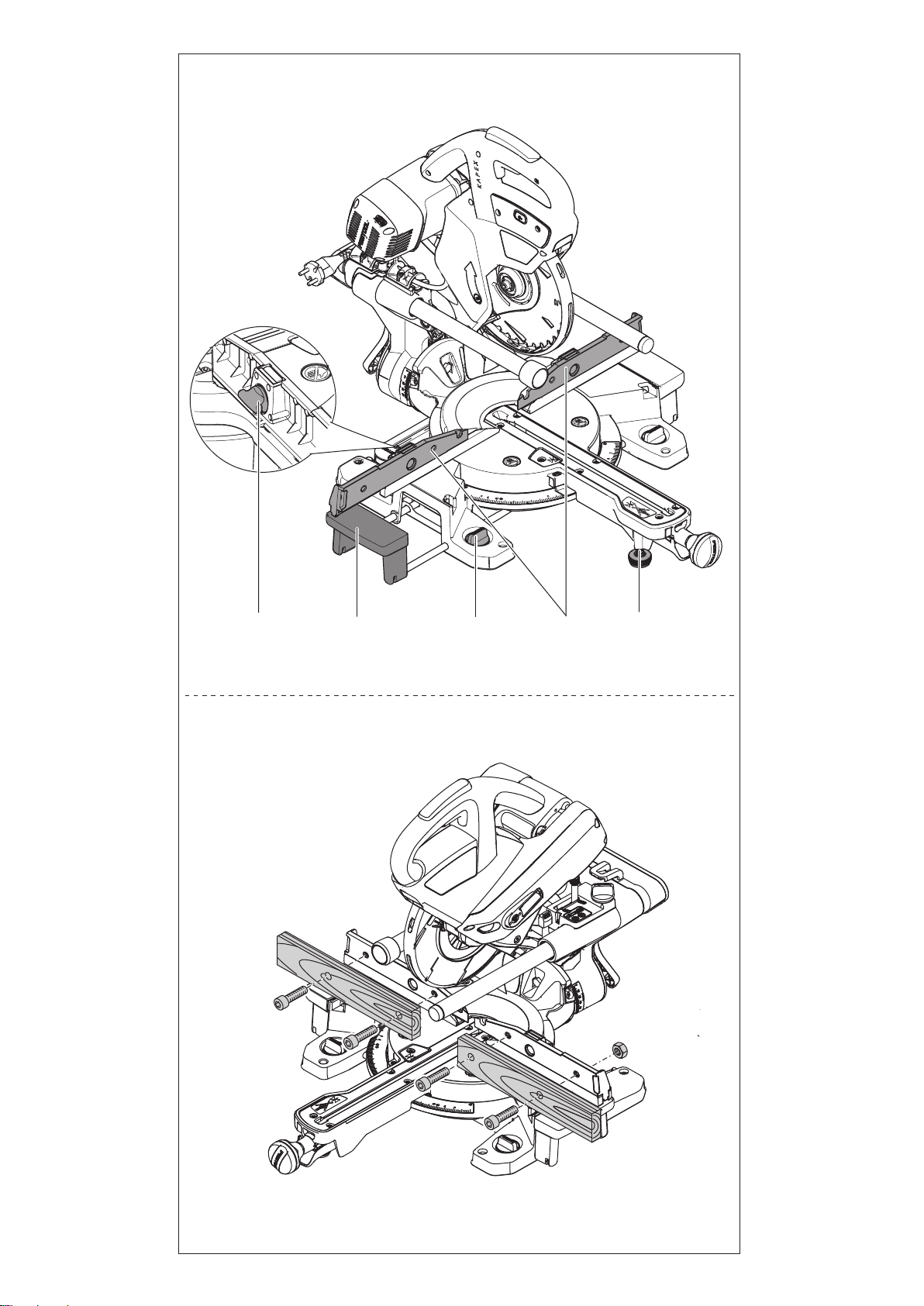

7.3 정지 눈금자 설치 [8]
경사 커팅을 위한 특수 설정을 하려면
정지 눈금자를 움직여야 할 수 있습니다.
경사 커팅에서는 정지 눈금자가 절단될
수 있습니다.
X회전 노브(양쪽면) [8-1]를 여십시오.
X톱날에서 최대 8 mm의 여유 공간이 생기도록
정지 눈금자 [8-3]를 이동하십시오.
X공구가 꺼진 상태에서 톱 본체를 내려보면서
톱날이 정지 눈금자에 닿는지 확인하십시오.
X회전 노브를 잠그십시오.
탭 블록 [8A]을 이용해 정지 눈금자의
접촉면을 개별적으로 조정할 수 있습니다.
이 과정에서 톱의 성능이 제한되지 않도록
주의하십시오.
7.4 테이블 연장부 조정
X노브 [8-3]를 여십시오.
X테이블 연장부 [8-2]를 설치하여 가공물 전체가
테이블에 놓이게 하십시오.
X노브를 닫으십시오.
테이블 연장부를 최대한 확장했음에도
가공물이 테이블 밖으로 돌출하면 다른
지지대를 사용해야 합니다.

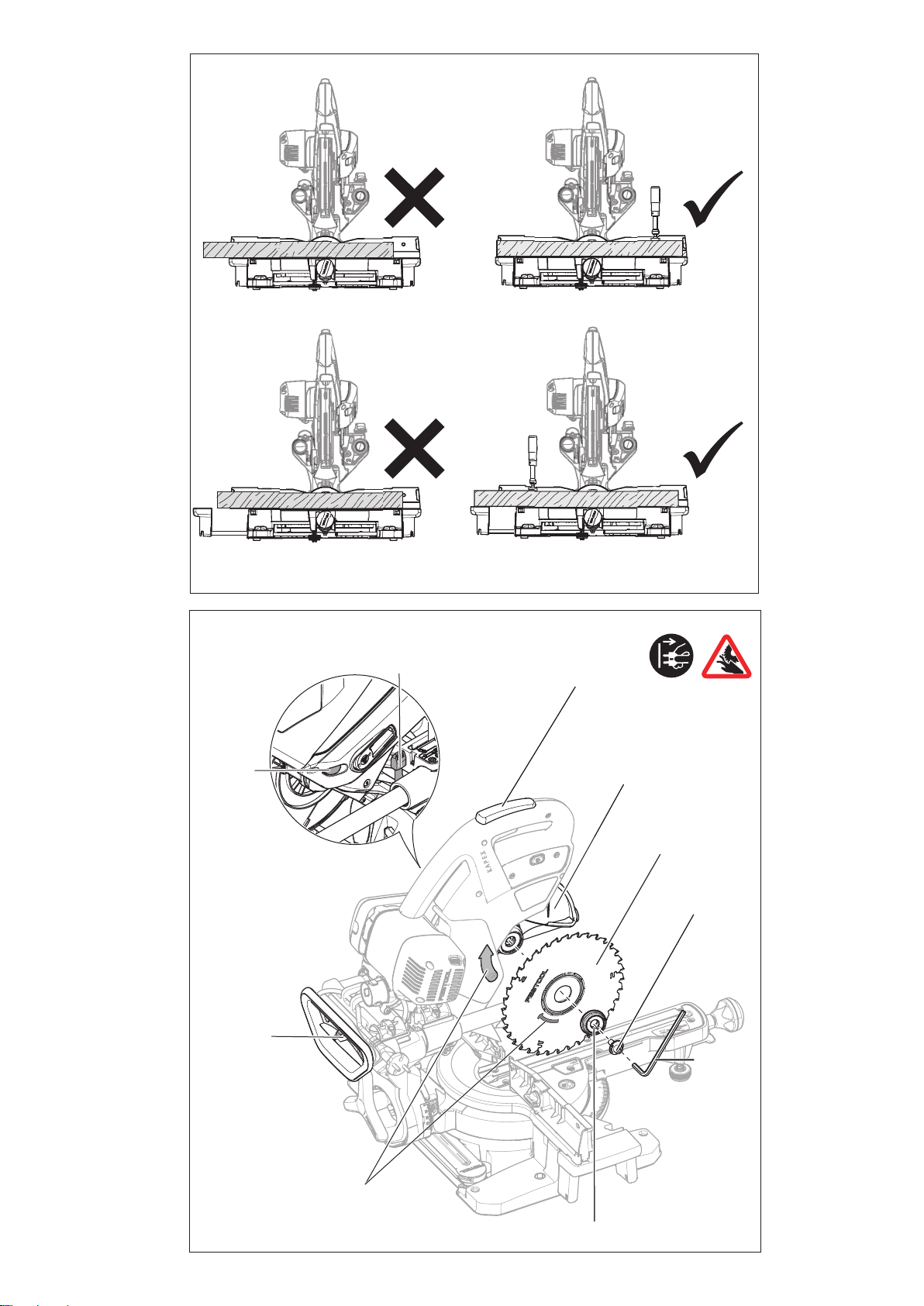

7.5 톱날 교체 [9]
경고
상해 및 감전 위험
X이 공구로 작업을 하기 전에 전원 플러그를
소켓에서 뽑으십시오.
주의
날카로운 고온 공구
상해 위험
X무디거나 하자가 있는 인서트 공구는 사용하지
마십시오.
X톱날을 교환할 때는 보호 장갑을 항상 착용
하십시오.
