FG Modellsport 10452 User guide

Montage
Folgende Teile nach Abb.1 und Abb.2 montieren. Alle metrischen
Schrauben mit Schrauben-Sicherungslack mittel sichern.
Bremssattel 08455 mit eingedrückter Lagerbuchse 08479 an den Alu-
Achsschenkeln 04403/01 befestigen. Alu-Bowdenzughalter 08474/06
nach Abb. montieren. Stehbolzen 08448 in den Bremssattel eindrehen,
Gewinde mit Schrauben-Sicherungslack (mittelfest) versehen. Die
Bremswellen 08459/01 sind in 2 verschiedenen Ausführungen vorhanden.
Beim Montieren der Bremswellen in den Bremssattel 08455 muss die
Flachstelle wie auch die Bohrung für den Bremshebel 08461/01 nach au-
ßen bzw. zu den Bremsbelägen 08457/03 zeigen. Führungsplatte 08469
mit Kugellager 08469/01 auf den Bremssattel aufschrauben.
Bowdenzuglitze aus dem Bowdenzugrohr vollständig herausziehen, jetzt
das Bowdenzugrohr in den Bowdenzughalter eindrehen. Bremshebel
08461/01 nach Abb. 2 montieren und mit dem Gewindestift M3x3 fixie-
ren. Die Öse des Bremshebels sollte mit der Bohrung des
Bowdenzughalters fluchten. Bowdenzuglitze nach Abb. zuerst durch die
Öse der Bremshebel 08461/01, danach durch die U-Scheibe, Druckfeder
08463/01, Bowdenzughalter und in das Bowdenzugrohr komplett ein-
schieben.
Felgen-Vierkantmitnehmer nach Abb. montieren. Jetzt werden die
Bremsbeläge 08457/03 (Bremsbelag zur Bremsscheibe zeigend) mit der
Bremsscheibe 08458/02 montiert. Die Bremsbeläge mit der dazwischen-
liegenden Bremsscheibe etwas zusammendrücken. Jetzt die M3 Stopp-
Muttern aufschrauben und nur leicht anlegen, so dass die Bremsscheibe
sich frei drehen lässt.
Die Bremsbrücke 08093 nach Abbildung aufschrauben. Bowdenzugrohre
nach Abb. 3 und 4 in die Bohrungen der Bremsbrücke drücken. Wichtig!
Das Bowdenzugrohr fluchtend zur Bohrung der Bremsbrücke ansetzen und
mit Drehbewegungen nach links und rechts langsam eindrücken. Danach
die Gestänge, Bowdenzüge, Waage, Gestängedurchführung und Stellringe
nach Abbildung montieren. Die Bowdenzüge mit den beiliegenden
Kabelbindern am Querlenker so fixieren, dass der maximale Lenkeinschlag
ohne ein Abknicken der Bowdenzüge gewährleistet ist.
Einstellung der Bremse: Bei Mittelstellung des Gashebels (Sender) soll-
ten sich beide Bremsscheiben frei drehen lassen. In Richtung Bremse
(Sender-Gashebel nach hinten) sollten beide Bremsen eine gleichmäßige
Bremswirkung auf die Scheiben ausüben. Eine einseitige Bremswirkung
kann dann an der Waage oder an den M3 Stopp-Muttern der Bremsbeläge
eingestellt werden. Zuviel bzw. zu wenig Bremswirkung beider Bremsen
kann durch das Lösen und Verschieben des mittleren Stellringes und der
Waage eingestellt werden.
8474/6
8463/1
8468
6730/5
6106
10450/1
4403/1
Original FG Ersatz- und Tuningteile Original FG Ersatz- und Tuning
Ersatzteile
06020 Alu-Stellringe 2,1mm, 5St.
06565/16 Kabelbinder schwarz 2,5x165, 50St.
06738/03 Sechskantmutter selbstsichernd M3, 15St.
08093 Bremsbrücke, 1St.
08448 Stehbolzen für Bremsbelag, 4St.
08455 Alu-Bremssattel f. Scheibenbr. vorne, 1St.
08457/03 Wettbewerbs-Bremsbelag aufgeklebt, 4St.
08458/02 Tuning-Bremsscheibe gelasert, 2St.
08459/01 Bremswellen, 2St.
08461/01 Bremshebel f. Scheibenbr. v.+h., 2St.
08462/05 Waage, 2St.
08463/01 Druckfeder 0,25x3,2x14mm, 2 St.
08465 Stellringe-Set, 4St.
08468 Schraubensatz f. Scheibenbr. v./h.
08469 Führungsplatte kugelgelagert, 2St.
08469/01 Flansch-Kugellager f. Führungspl., 2St.
08474/06 Alu-Bowdenzughalt. lg f.1:6, F1 Neu, 2St.
08479 Lagerbuchse f. Bremssattel, 2St.
10450/01 Bowdenzug f. Scheibenbr. F1 vorne, 1St.
10451/05 Servogestänge f. Scheibenbremse, 2St.
Montageanleitung für
Best.-Nr. 10452 Tuning-Scheibenbremse vorne Formel 1, Set
Tuning-Scheibenbremse für die Vorderräder, passend für die Formel 1-Modelle Sportsline und
Competition. Für die Montage in das Sportsline-Modell empfehlen wir die Alu-Achsschenkel
04403/01 zu verwenden.
Für den Einsatz dieser Bremse sollte das Gas-/ Bremsservo eine Stellkraft von mind. ca. 7-
8 kg haben, um die erforderliche Bremskraft zu erreichen.
A.10452-040308
Servo-Gestänge wenn nötig etwas abbiegen.
Bohrungen
Bremsbrücke
Stellringe
Waage
M3 Stopp-
Mutter
FG Modellsport-Vertriebs-GmbH
Spanningerstr. 2
73650 Winterbach-Germany
Phone: [phone]
Fax: [phone]
[email protected]
www.fg-modellsport.de
Abb.1
Abb.2
Abb.3
Abb.4

A.10452-040308
Mounting
Mount the following parts as shown on Picture 1 and Picture 2. Secure all
metric screws with screw retention lacquer medium.
Fix brake caliper 08455 with impressed bearing bush 08479 at the alloy
uprights 04403/01. Install the alloy bowden cable holder 08474/06 as
shown on the picture. Screw the stud bolt 08448 into the brake caliper and
put some screw retention lacquer (medium strong) on the thread. The brake
shafts 08459/01 exist in two different versions. When you mount the brake
shafts into the brake caliper 08455 make sure the flat area as well as the
boring for the brake lever 08461/01 show to the outside or rather to the
brake linings 08457/03. Now screw guiding plate 08469 with ball bearing
08469/01 on the brake caliper.
Pull the bowden cable flex completely out of the bowden cable pipe, now
screw the bowden cable pipe into the bowden cable holder. Mount brake
lever 08461/01 as shown on Picture 2 and fix it with the headless pin M3x3.
The eye of the brake lever should be in alignment with the boring of the
bowden cable holder. Now push the bowden cable flex as shown on the
picture first through the eye of the brake lever 08461/01, then through the
washer, pressure spring 08463/01, bowden cable holder and all completely
into the bowden cable pipe.
Mount the square wheel driver as shown on the picture. Now install the
brake linings 08457/03 (brake lining in direction to the brake disk) with the
brake disk 08458/02. Press the brake linings with the intermediate brake
disk slightly together. Then screw the M3 stop nut on, but make sure the
brake disk can still be moved freely.
Screw the brake guide rail 08093 on the front shock mount as shown on
the picture. Press the bowden cable pipes into the borings of the brake
guide rail as shown on Picture 3 and 4. Important! Fix the bowden cable
pipe in true alignment with the boring of the brake guide rail and press it
in slowly with rotations to the left and right. Then mount the rods, bow-
den cables, throttle pivot posts and collets as shown on the picture. Fix
the bowden cables with the enclosed cable clamps at the upright in a way
that a maximum degree of lock is ensured without a buckling of the bow-
den cables.
Adjustment of the brake: In neutral position of the throttle lever (trans-
mitter) both brake disks should be able to turn freely. In direction of the
brake (transmitter - throttle lever backwards) both brakes should pursue
an equal braking effect on to the disks. A one-sided braking effect can be
adjusted at the balance or at the M3 stop nuts of the brake linings. Too
much or too little braking effect of both brakes can be adjusted through
loosening and displacing of the middle collet and the balance.
8474/6
8463/1
8468
6730/5
6106
10450/1
4403/1
Original FG spare and tuning parts Original FG spare and tuning pa
Spare parts
06020 Alloy collets 2,1mm, 5pcs.
06565/16 Cable clamps black 2,5x165, 50pcs.
06738/03 Self-locking hexagon nut M3, 15pcs.
08093 Brake guide rail, 1pce.
08448 Stud bolt f. brake lining, 4pcs.
08455 Alloy brake caliper f. fr. disk brake, 1pce.
08457/03 Comp. brake lining glued, 4pcs.
08458/02 Tuning brake disk, lasered, 2pcs.
08459/01 Brake shafts, 2pcs.
08461/01 Brake lever f. fr. + r. disk brake, 2pcs.
08462/05 Balance, 2pcs.
08463/01 Pressure spring 0,25x3,2x14mm, 2pcs.
08465 Collet set, 4pcs.
08468 Screw set f. f. + r. disk brake
08469 Guiding plate, ball-beared, 2pcs.
08469/01 Ball bearing flange f. guiding plate, 2pcs.
08472/01 Flex. lg. bowden cable f. r. disk br., 1pce.
08474/06 All. bow. cable hold. lg. f.1:6/F1 new, 2pcs.
08479 Steel bush f. brake caliper, 2pcs.
10450/01 Bowden cable f. front disk brake F1, 1pce.
10451/05 Servo rods f. disk brake, 2pcs.
Mounting instruction for
Item No. 10452 Front Tuning disk brake Formula 1, set
Tuning disk brake for the front wheels, suitable for the Sportsline and Competition Formula 1 mod-
els . For assembly into the Sportsline model we recommend to use the alloy uprights 04403/01.
To use this brake the throttle/brake servo should have a regulating power of at least 7-8 kg in or-
der to achieve the required brake power. FG Modellsport-Vertriebs-GmbH
Spanningerstr. 2
73650 Winterbach-Germany
Phone: [phone]
Fax: [phone]
[email protected]
www.fg-modellsport.de

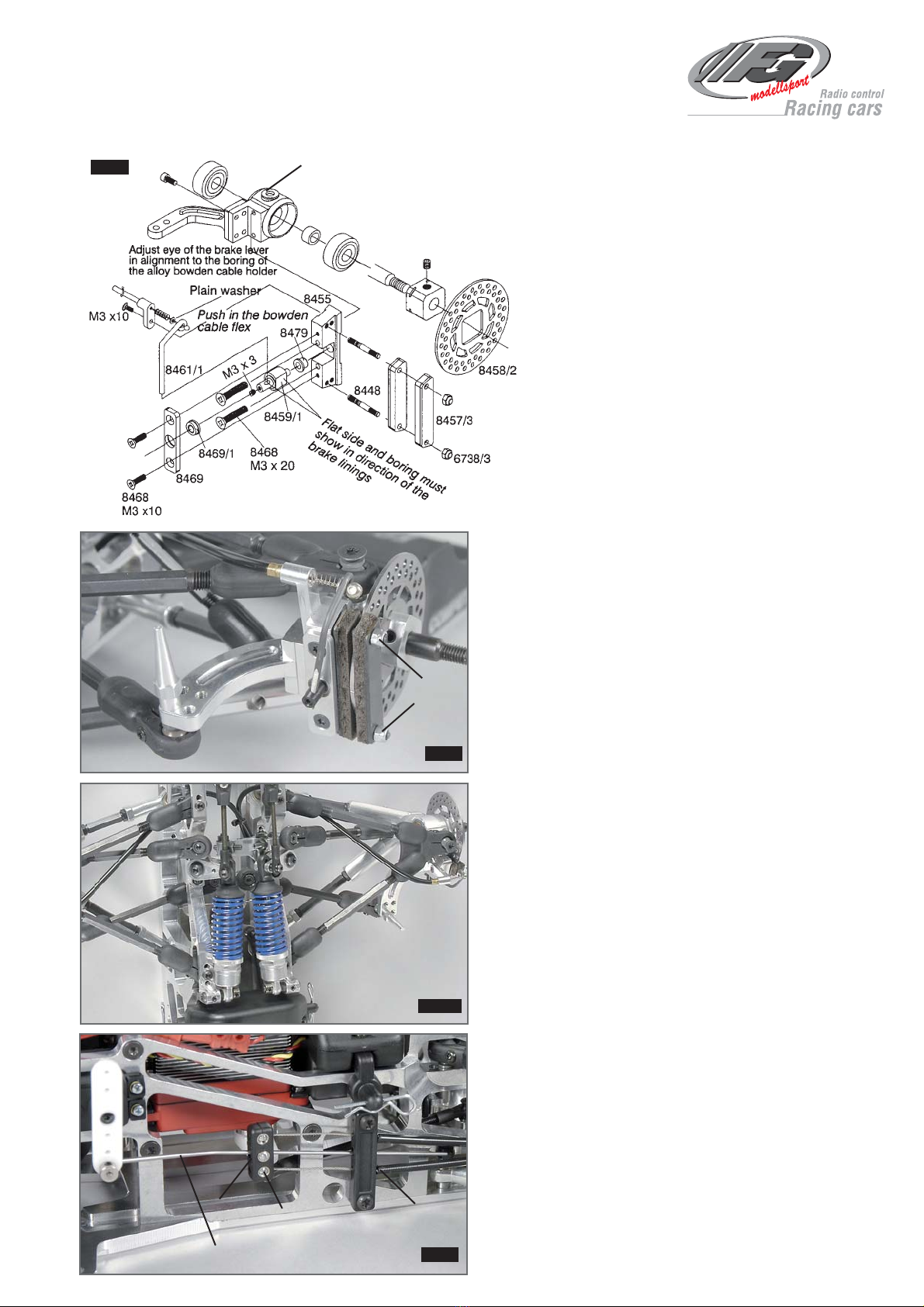

Pict 1
Bend servo rods slightly if necessary
Drill holes of
brake guide rail
Collets
M3 stop nut
Pict 2
Pict 3
Pict4
Balance
