Finlux FC-993wgI User manual
PL Kuchenka wolnostojąca / Instrukcja obsługi
FC-993wgI
Free Standing Cooker / User Manual
EN
PL – 2
Symbol Typ Znaczenie
Ryzyko poważnych obrażeń lub śmierci
Ryzyko dotyczące niebezpiecznego napięcia
Ostrzeżenie; ryzyko pożaru / materiały łatwopalne
PRZESTROGA Ryzyko urazu lub uszkodzenia mienia
Prawidłowe korzystanie z systemu
Niniejsza instrukcja obsługi zawiera ważne informacje dotyczące bezpieczeństwa i
wytyczne użytkowania oraz konserwacji urządzenia.
Prosimy o poświęcenie czasu na zapoznanie się z niniejszą instrukcją obsługi przed
użyciem urządzenia i zachowanie jej w celu późniejszego wykorzystania.
PL – 3
1.INSTRUKCJE BEZPIECZEŃSTWA ..................................................................................4
1.1 Ogólne zasady bezpieczeństwa .....................................................................................4
1.2 Ostrzeżenia dotyczące instalacji ....................................................................................8
1.3 Podczas użytkowania .....................................................................................................8
1.4 Podczas czyszczenia i konserwacji .............................................................................. 11
2.INSTALACJA I PRZYGOTOWANIE DO UŻYTKOWANIA ...............................................13
2.1 Instrukcje dla instalatora ...............................................................................................13

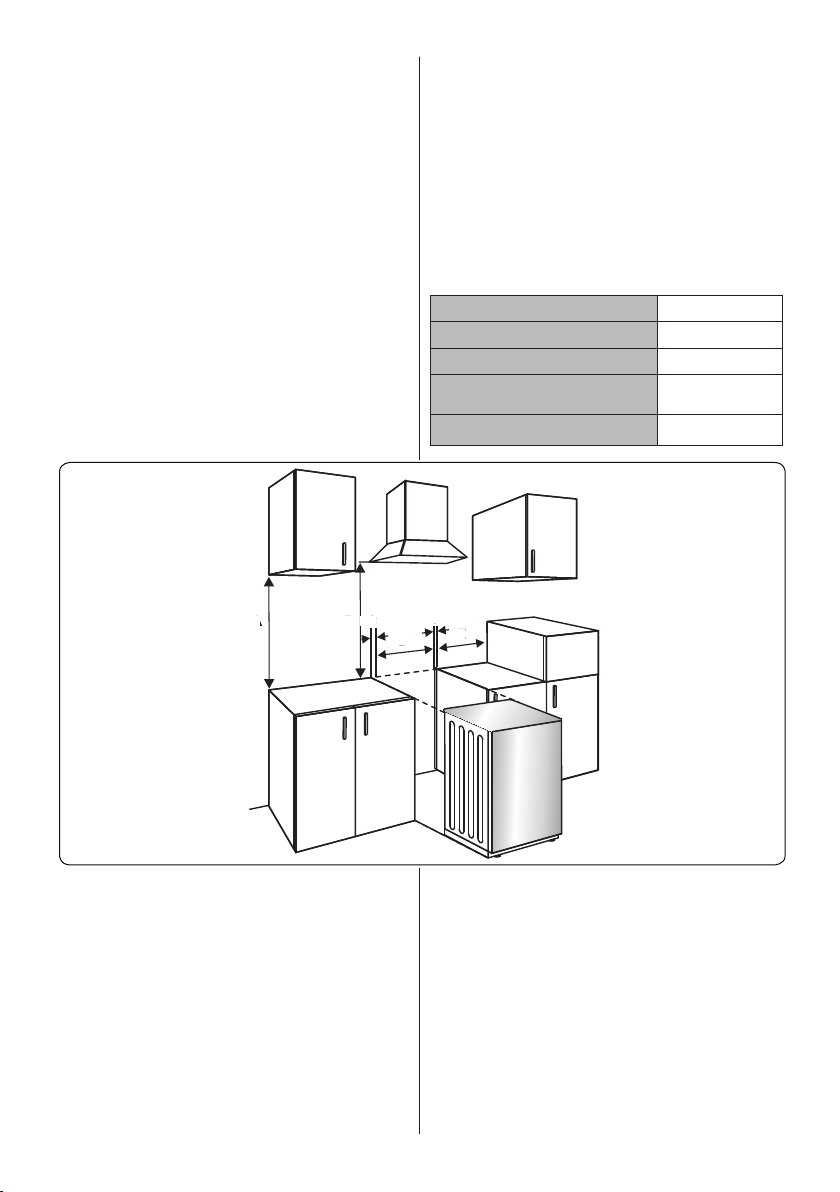

2.2 Montaż kuchenki...........................................................................................................14

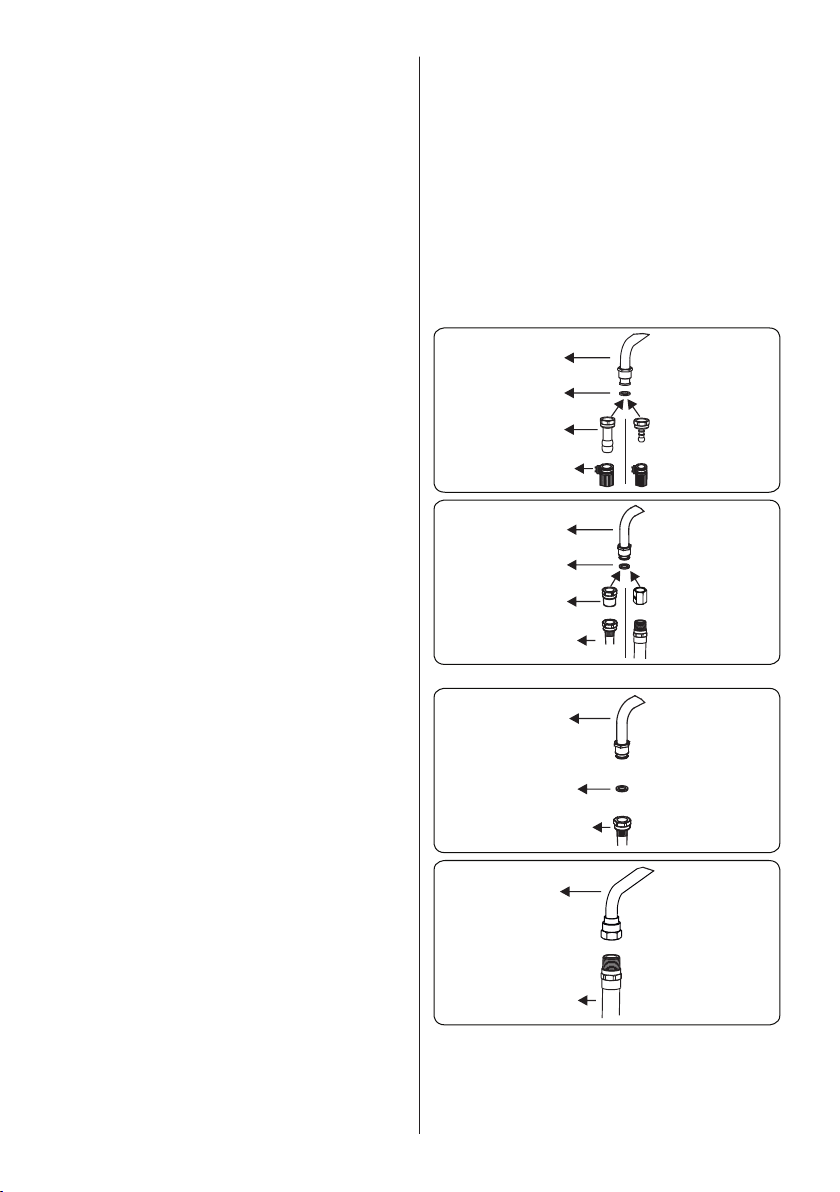

2.3 Przyłączenie gazu ........................................................................................................14

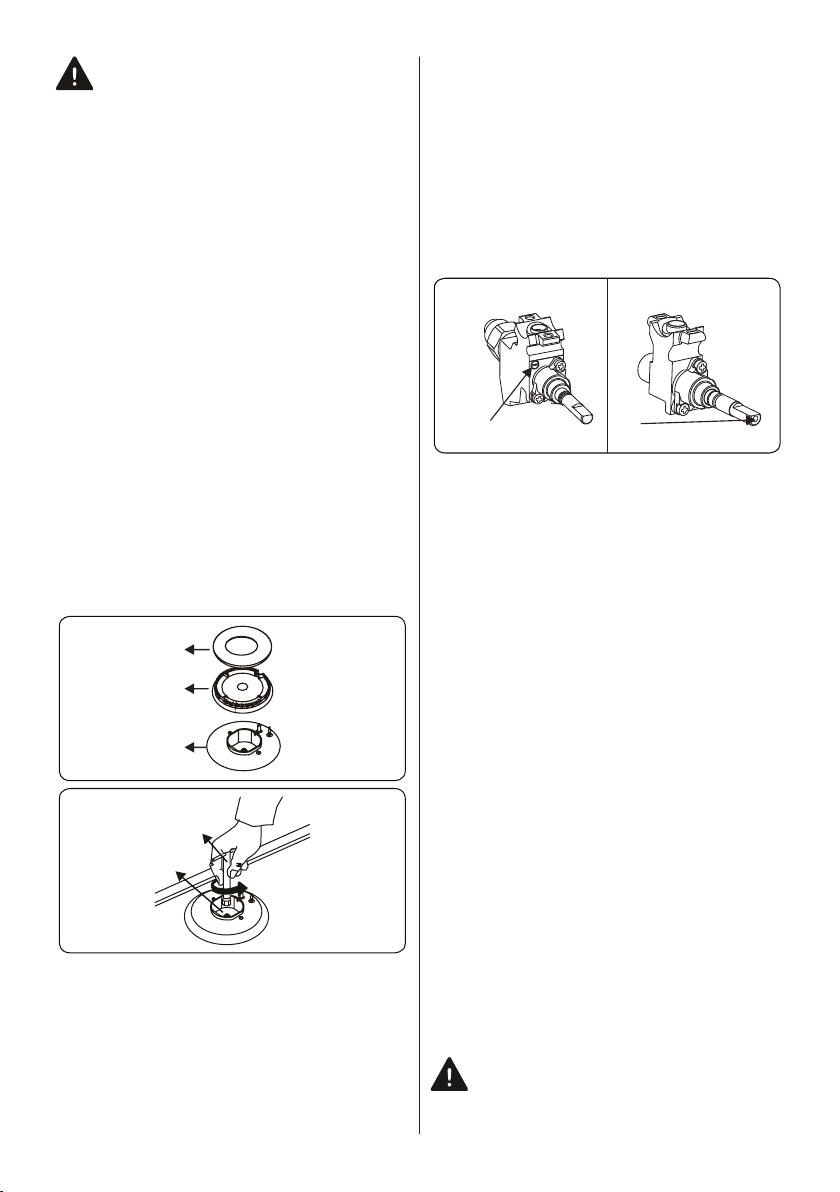

2.4 Dostosowanie do rodzaju gazu (jeśli jest dostępne) ....................................................16
2.5 Przyłącze elektryczne i bezpieczeństwo (jeżeli jest) ....................................................16
2.6 Zestaw zabezpieczający przed przechyleniem ............................................................17

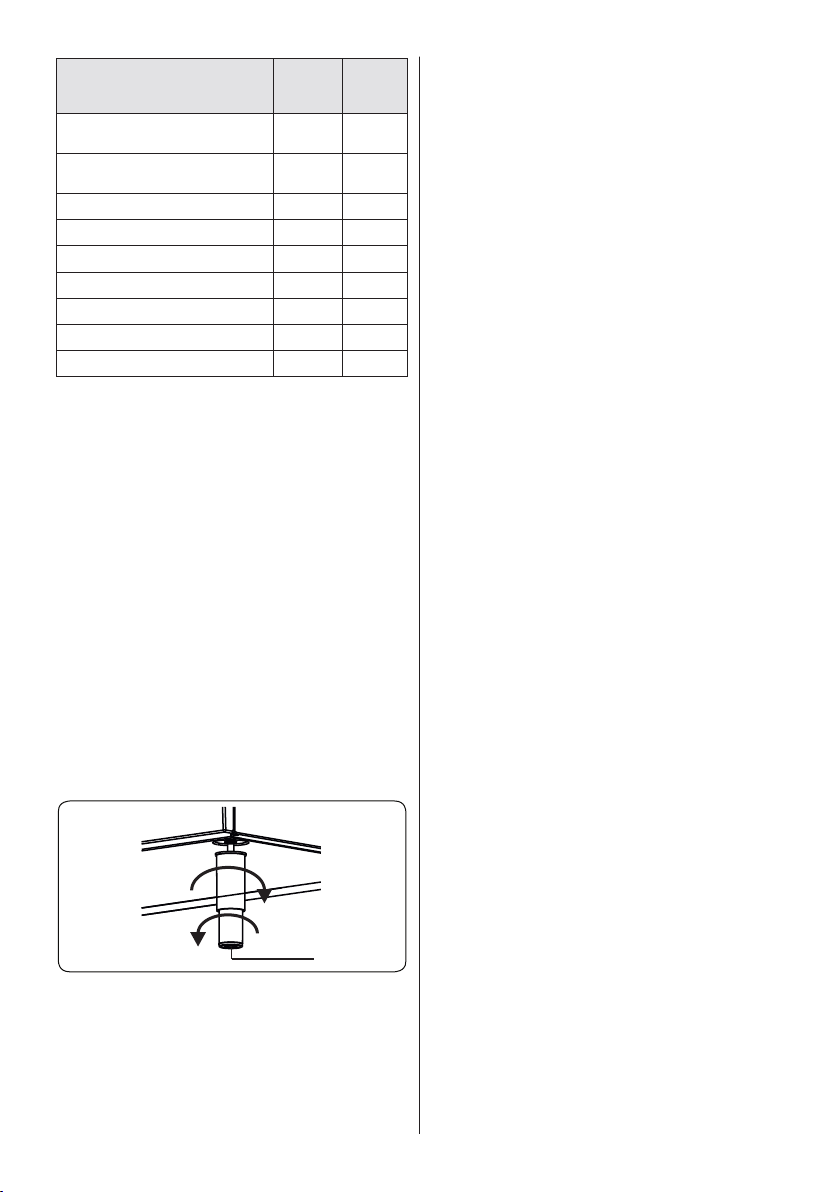

2.7 Regulacja nóżek ...........................................................................................................18
3.CECHY PRODUKTU .......................................................................................................19
4.UŻYTKOWANIE PRODUKTU .........................................................................................20
4.1 Korzystanie z palników gazowych ................................................................................20
4.2 Regulatory palników kuchenki......................................................................................20
4.3 Akcesoria ...................................................................................................................25
5.CZYSZCZENIE I KONSERWACJA .................................................................................27
5.1 Czyszczenie .................................................................................................................27
5.2 Konserwacja .................................................................................................................29
6.ROZWIĄZYWANIE PROBLEMÓW I TRANSPORT ........................................................30
6.1 Rozwiązywanie problemów ..........................................................................................30
6.2 Transport ...................................................................................................................31
7.SPECYFIKACJA TECHNICZNA ......................................................................................32
7.1. Etykieta energetyczna .................................................................................................32
7.2 Tabela dysz gazowych .................................................................................................34
PL – 4
• Przed użyciem kuchenki należy uważnie przeczytać
całą instrukcję i zachować ją w dogodnym miejscu
do wglądu, gdy zajdzie taka potrzeba.
• Instrukcja została przygotowana dla więcej niż
jednego modelu, dlatego dane urządzenie może nie
mieć niektórych opisanych funkcji. Z tego powodu
ważne jest, aby zwrócić szczególną uwagę na
wszystkie liczby podczas czytania tej instrukcji.
• Kuchenki mogą używać dzieci w wieku od
8 lat oraz osoby o ograniczonej sprawności
fizycznej, czuciowej lub psychicznej oraz bez
doświadczenia i wiedzy, ale tylko pod nadzorem
lub zgodnie z udzielonymi instrukcjami dotyczącymi
jej użytkowania w sposób bezpieczny i przy
zrozumieniu związanych z tym zagrożeń. Dzieci nie
mogą bawić się kuchenką. Dzieci bez nadzoru nie
mogą czyścić kuchenki ani wykonywać czynności
konserwacyjnych.
Kuchenka i jej dostępne części
nagrzewają się podczas użytkowania. Należy uważać,
aby nie dotknąć elementów grzejnych. Dzieci poniżej
8. roku życia nie należy dopuszczać w pobliże
kuchenki, jeśli nie znajdują się one pod stałym
nadzorem.
Gotowanie na płycie bez
nadzoru na tłuszczu lub oleju może być niebezpieczne
i może spowodować pożar. NIGDY nie próbować
gasić ognia wodą, lecz wyłączyć kuchenkę, a
następnie stłumić płomienie np. pokrywką lub kocem
przeciwpożarowym.
Proces gotowania musi być
PL – 5
prowadzony pod nadzorem. Krótki proces gotowania
musi być prowadzony pod stałym nadzorem.
Niebezpieczeństwo pożaru:
nie przechowywać żadnych przedmiotów na płycie do
gotowania.
Jeżeli powierzchnia jest
pęknięta, wyłączyć kuchenkę, aby uniknąć zagrożenia
porażeniem prądem elektrycznym.
• W przypadku modeli, które są wyposażone w
pokrywę płyty grzejnej, przed użyciem wyczyścić
pokrywę z jakichkolwiek rozlanych płynów, a przed
jej zamknięciem poczekać, aż kuchenka ostygnie.
• Nie włączać urządzenia za pomocą zewnętrznego
czasomierza lub odrębnego systemu zdalnego
sterowania.
Aby
zapobiec przewróceniu się
kuchenki, należy
zamontować wsporniki
stabilizujące. (Szczegółowe
informacje można znaleźć w
instrukcji zestawu stabilizującego).
• W czasie pracy kuchenka nagrzewa się. Należy
uważać, aby nie dotknąć elementów grzejnych
wewnątrz piekarnika.
• Uchwyty mogą się nagrzać po krótkim czasie.
• Do czyszczenia powierzchni piekarnika nie używać
ściernych środków czyszczących ani skrobaczek.
Mogą one zarysować powierzchnię, co może
spowodować pęknięcie szkła drzwi lub uszkodzenie
powierzchni.
• Do czyszczenia kuchenki nie używać urządzeń
czyszczących przy pomocy pary.
PL – 6
Przed wymianą lampki należy
się upewnić, że kuchenka jest wyłączona, aby uniknąć
porażenia prądem.
Podczas gotowania lub grillowania
dostępne części kuchenki mogą się nagrzewać.
Podczas użytkowania urządzenia w jego pobliże nie
należy dopuszczać małych dzieci.
• Kuchenkę wyprodukowano zgodnie z wszystkimi
obowiązującymi miejscowymi i międzynarodowymi
normami i przepisami.
• Prace konserwacyjne i naprawcze mogą być
przeprowadzane wyłącznie przez autoryzowanych
techników serwisowych. Instalacja i naprawy
przeprowadzane przez nieautoryzowanych
techników mogą być niebezpieczne. Zabrania
się dokonywania wszelkich zmian i modyfikacji
specyfikacji kuchenki. Stosowanie niewłaściwych
osłon płyt grzejnych może powodować wypadki.
• Przed instalacją należy się upewnić, że lokalne
warunki dystrybucji (rodzaj i ciśnienie gazu oraz
napięcie i częstotliwość w sieci elektrycznej) są
zgodne z wymogami dla danej kuchenki. Wymogi
dla tej kuchenki podano na etykiecie.
Kuchenka służy wyłącznie do
gotowania potraw i jest przeznaczona wyłącznie do
użytku w pomieszczeniach gospodarstw domowych.
Nie należy jej używać do innych celów ani
zastosowań, na przykład do użytku poza domem, w
celach komercyjnych lub do ogrzewania pomieszczeń.
• Nie należy używać klamek drzwiczek piekarnika do
podnoszenia lub przenoszenia urządzenia.

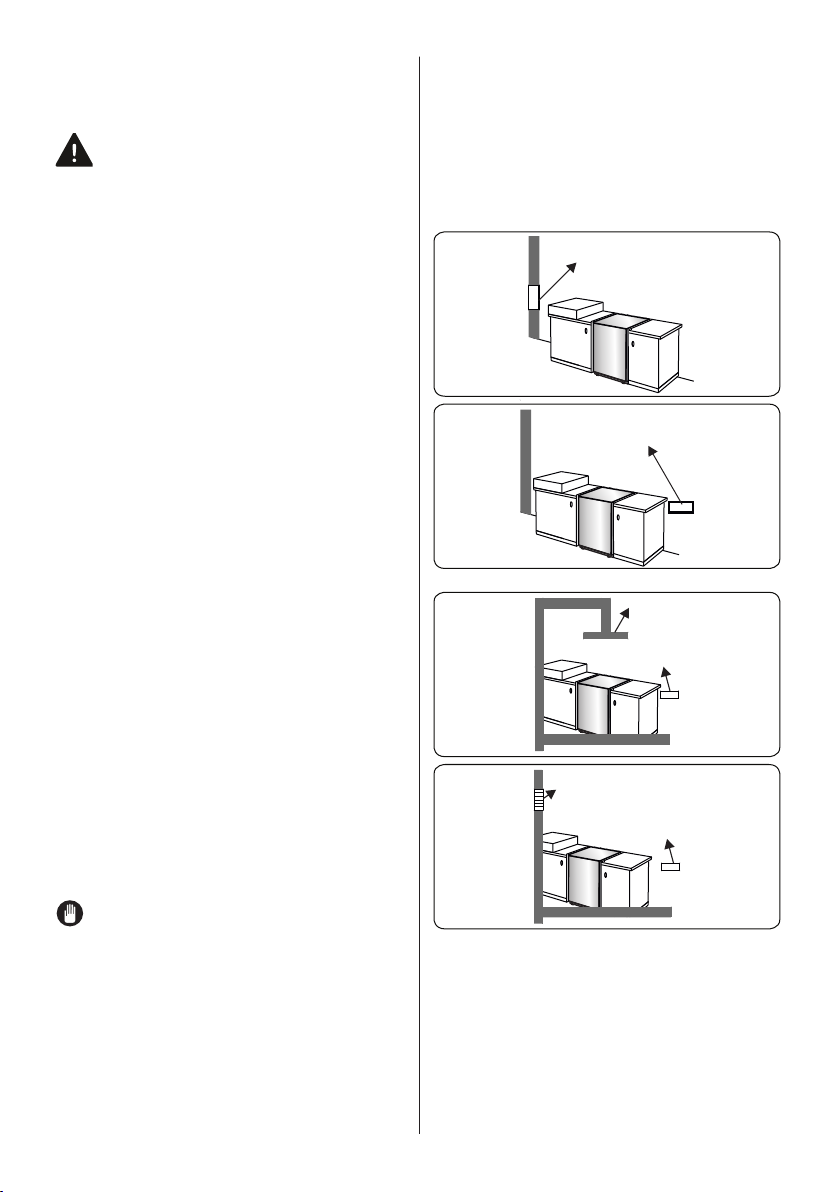

• Kuchenka ta nie jest przyłączona do urządzenia
wentylującego. Należy ją zainstalować i przyłączyć
PL – 7
zgodnie z obowiązującymi przepisami dotyczącymi
instalacji. Szczególną uwagę należy zwrócić na
odnośne wymagania dotyczące wentylacji.
• Jeśli po 15 sekundach palnik się nie zapali, należy
zaniechać dalszych prób, otworzyć drzwi komory.
Odczekać co najmniej 1 minutę przed próbą
zapalenia palnika.
• Instrukcje te są ważne tylko wtedy, gdy na kuchence
umieszczono symbol odpowiedniego kraju. Jeśli
na kuchence nie umieszczono takiego symbolu,
należy się zapoznać z instrukcją techniczną, w
której zawarto niezbędne wytyczne dotyczące
przystosowania kuchenki do warunków użytkowania
w danym kraju.
• Podjęto wszystkie możliwe środki, aby zapewnić
bezpieczeństwo użytkownika. Ponieważ szkło może
pęknąć, należy zachować ostrożność podczas
czyszczenia, aby uniknąć zarysowania. Unikać
uderzania lub trącania w szkło akcesoriami.
• Należy się upewnić, że przewód zasilający nie
zaklinował się ani nie uszkodził podczas instalacji.
Jeśli uszkodzi się przewód zasilający, aby zapobiec
zagrożeniu musi go wymienić producent, jego
autoryzowany serwis lub podobnie wykwalifikowane
osoby.
• Gdy otwarte są drzwiczki piekarnika, nie należy
pozwalać dzieciom wspinać się na nie ani na nich
siadać.
• Jeśli urządzenie jest wyposażone w płytę grzejną do
gotowania wykonaną ze szkła lub ceramiki szklanej:
„W przypadku zbicia szkła płyty
grzejnej”:
– natychmiast odłączyć wszystkie palniki i każdy
elektryczny element grzejny oraz odłączyć
urządzenie od zasilania;
PL – 8
– nie dotykać powierzchni urządzenia;
– nie korzystać z urządzenia.
• Proszę trzymać dzieci i zwierzęta z dala od tego
urządzenia.
• Nie uruchamiać kuchenki, dopóki nie zostanie
całkowicie zainstalowana.
• Kuchenkę musi zainstalować autoryzowany technik.
Producent nie odpowiada za żadne szkody, które
mogło spowodować umieszczenie kuchenki w
nieodpowiednim miejscu i jej instalacja przez
nieuprawnione osoby.
• Rozpakowując kuchenkę, należy się upewnić, że nie
została ona uszkodzona podczas transportu. W
przypadku jakiejkolwiek wady nie należy używać
urządzenia, lecz natychmiast skontaktować się z
autoryzowanym agentem serwisowym. Ponieważ
użyte do pakowania materiały (nylon, zszywki,
styropian itp.) mogą być szkodliwe dla dzieci, należy
je bezzwłocznie zebrać i usunąć.
• Chronić urządzenie przed oddziaływaniami z
otoczenia. Nie wystawiać na działanie słońca,
deszczu, śniegu, pyłu lub nadmiernej wilgotności.
• Sprzęty otaczające kuchenkę (np. szafka) muszą
być wytrzymałe na działanie temperatury o
wysokości min. 100°C.
• Nie wolno instalować urządzenia za drzwiczkami
ozdobnymi – pozwoli to uniknąć przegrzania.
• Podczas pierwszego użycia piekarnika można
odczuć lekki, niemiły zapach. To całkowicie
normalne zjawisko spowodowane przez materiały
PL – 9
izolacyjne znajdujące się na elementach grzałki.
Przed pierwszym użyciem piekarnika zalecamy
włączyć go, gdy jest pusty, i ustawić maksymalną
temperaturę na 45 minut. Należy się upewnić, że
miejsce instalacji produktu jest dobrze wentylowane.
• Zachować ostrożność podczas otwierania drzwiczek
piekarnika podczas oraz po gotowaniu. Gorąca para
z piekarnika może spowodować oparzenia.
• Nie umieszczać materiałów palnych ani
łatwopalnych w kuchence ani w jej pobliżu, gdy
kuchenka pracuje.
• Do wstawiania i wyjmowania potraw z piekarnika
zawsze używać rękawic kuchennych.
Nie oddalać się od kuchenki podczas gotowania
z użyciem stałych lub ciekłych olejów. W warunkach
skrajnej temperatury mogą się one zapalić. Palącego
się oleju nie wolno gasić, polewając wodą. Zamiast
tego należy wyłączyć kuchenkę i przykryć patelnię
pokrywką lub kocem gaśniczym.
• Zawsze stawiaj patelnie na środku pola grzejnego i
obracaj ich rączki w bezpieczne miejsce, aby się nie
obijały.
• Jeśli produkt nie jest używany przez dłuższy czas,
wyłączyć wyłącznik główny. Wyłączyć zawór gazu,
jeżeli urządzenia nie są używane.
• Gdy kuchenka nie jest użytkowana, należy się
upewnić, że jej gałki sterujące znajdują się w pozycji
„0” (stop).
• Tacki pochylają się przy wyciąganiu. Należy uważać,
aby podczas wyjmowania jedzenia z piekarnika nie
wylać ani nie upuścić gorących potraw.
Używanie urządzenia do
gotowania na gazie powoduje wytwarzanie ciepła,
wilgoci i produktów spalania w pomieszczeniu, w
PL – 10
którym jest ono zainstalowane. Należy się upewnić, że
kuchnia jest dobrze wentylowana, zwłaszcza gdy
kuchenka jest w użyciu. Należy dbać, aby naturalne
otwory wentylacyjne były otwarte lub zainstalować
urządzenie do wentylacji mechanicznej (okap z
mechanicznym wyciągiem).
• Przy długotrwałym i intensywnym użytkowaniu
kuchenki potrzebna może być dodatkowa
wentylacja, na przykład otwarcie okna, lub bardziej
wydajna wentylacja, na przykład zwiększenie
poziomu wentylacji mechanicznej, jeśli znajduje się
w kuchni.
• Gdy używany jest palnik grilla, nie należy zamykać
drzwiczek piekarnika i zawsze należy używać
osłony deflektora grilla dostarczonej wraz z
kuchenką. Nie należy używać palnika grilla przy
zamkniętych drzwiczkach piekarnika.
Szklane pokrywy mogą
pękać, gdy się nagrzeją. Przed zamknięciem
pokrywy wyłączyć wszystkie palniki i
odczekać, aż ostygnie powierzchnia płyty.
• Gdy otwarte są drzwiczki piekarnika, nie należy nic
na nich umieszczać. Może to spowodować brak
równowagi piekarnika lub uszkodzić drzwiczki.
• Nie wkładać do szuflady żadnych ciężkich ani
łatwopalnych przedmiotów (np. nylon, plastikowe
torebki, papier, tkaniny itp.). Dotyczy to także
naczyń kuchennych z plastikowymi akcesoriami (np.
uchwytami).
Kiedy urządzenie jest włączone,
powierzchnia wewnętrzna przegrody na
przechowywanie osiąga wysoką temperaturę. Unikać
dotykania powierzchni wewnętrznej.
• Nie wieszać ręczników, ściereczek ani ubrań na
PL – 11
kuchence ani jej uchwytach.
• Przed wykonaniem czyszczenia lub konserwacji
należy się upewnić, że urządzenie jest wyłączone.
• Do czyszczenia panelu sterowania nie zdejmować
gałek sterujących.
• Aby utrzymać wydajność i bezpieczeństwo
kuchenki, zalecamy bezwzględne użytkowanie
oryginalnych części zamiennych i w razie potrzeby
kontakt z naszymi autoryzowanymi agentami
serwisowymi.
Oświadczamy, że nasze produkty spełniają
wymagania odpowiednich dyrektyw, decyzji
i regulacji Unii Europejskiej oraz wymagania
określone w wymienionych normach.
Urządzenie to zaprojektowano wyłącznie do
gotowania w domu. Wszelkie inne użycie (np.
ogrzewanie pomieszczeń) jest niewłaściwe i
niebezpieczne.
Instrukcje obsługi dotyczą kilku modeli. Mogą
wystąpić różnice między tymi instrukcjami a Twoim
modelem.
Symbol na wyrobie lub opakowaniu oznacza,
że wyrób ten nie może być traktowany jako
odpad komunalny. Zamiast tego powinien
zostać przekazany do odpowiedniego punktu
zbiórki zużytego sprzętu elektrycznego i
elektronicznego. Zapewniając prawidłowe złomowanie
tego wyrobu, przyczynisz się do zapobiegania
PL – 12
potencjalnym negatywnym konsekwencjom jego
niewłaściwej utylizacji dla środowiska naturalnego i
zdrowia ludzi. Aby uzyskać więcej szczegółowych
informacji na temat odzysku surowców wtórnych z
tego wyrobu, należy się skontaktować z odpowiednim
urzędem miasta, zakładem gospodarki odpadami lub
sklepem, w którym zakupiono ten wyrób.
PL – 13
Urządzenie musi być
instalowane przez autoryzowanego
serwisanta lub wykwalifikowanego
technika, zgodnie z instrukcjami podanymi
w niniejszym podręczniku i zgodnie z
obowiązującymi przepisami lokalnymi.
• Niewłaściwa instalacja może
spowodować obrażenia i uszkodzenia,
za które producent nie ponosi
odpowiedzialności i które nie są objęte
gwarancją.
• Przed instalacją należy się upewnić,
że lokalne warunki dystrybucji
(rodzaj i ciśnienie gazu lub napięcie
i częstotliwość w sieci elektrycznej)
są zgodne z tymi wymaganymi dla
kuchenki. Wymogi dla tej kuchenki
podano na etykiecie.
• Należy przestrzegać praw,
rozporządzeń, dyrektyw i norm
obowiązujących w kraju użytkowania
(przepisy bezpieczeństwa, prawidłowa
utylizacja zgodnie z przepisami itp.).
• Dla pomieszczeń o kubaturze mniejszej
niż 5 m3 wymagana jest stała wentylacja
wolnego obszaru 100 cm2.
• Dla pomieszczeń o kubaturze pomiędzy
5 m3 a 10 m3 wymagana jest stała
wentylacja wolnego obszaru 50 cm2,
chyba że pomieszczenie ma drzwi,
które otwierają się bezpośrednio na
zewnątrz. Wówczas wentylacja stała nie
jest wymagana.
• Dla pomieszczeń o kubaturze większej
niż 10 m3 nie jest wymagana stała
wentylacja.
Niezależnie od wielkości
pomieszczenia wszystkie pomieszczenia, w
których umieszczone jest urządzenie,
muszą mieć bezpośredni dostęp do
powietrza z zewnątrz poprzez otwierane
okno lub jego odpowiednik.
Urządzenia gazowe odprowadzają uboczne
produkty spalania gazu na zewnątrz albo
bezpośrednio, albo za pośrednictwem
okapu i komina. Jeśli nie można
zamontować okapu, w oknie lub na ścianie
z dostępem do świeżego powietrza należy
ustawić wentylator. Wentylator musi być
wystarczająco wydajny, aby wymieniać całe
powietrze w kuchni co najmniej 4–5 razy na
godzinę.
• Po wyjęciu urządzenia i akcesoriów
z opakowania należy sprawdzić, czy
urządzenie nie jest uszkodzone. W
przypadku podejrzenia uszkodzenia
nie używać urządzenia i natychmiast
skontaktować się z autoryzowanym
serwisantem lub wykwalifikowanym
technikiem.
• Należy się upewnić, że w najbliższym
PL – 14
sąsiedztwie nie ma łatwopalnych lub
palnych materiałów takich jak zasłony,
olej, szmatki itp., które mogą się zapalić.
• Blat i meble wokół urządzenia muszą
być wykonane z materiałów odpornych
na temperatury wyższe niż 100°C.
• Urządzenie nie powinno być
instalowane bezpośrednio nad
zmywarką, lodówką, zamrażarką, pralką
ani suszarką do ubrań.
• Kuchenkę można ustawić w pobliżu
innych mebli, pod warunkiem, że w
miejscu, w którym stoi urządzenie,
wysokość mebli nie przekracza
wysokości płyty kuchenki.
• Jeśli meble kuchenne są wyższe niż
płyta kuchenki, to w celu zapewnienia
cyrkulacji powietrza muszą być one
odsunięte od jej boku o co najmniej
10 cm.
• Należy zachować co najmniej 2 cm
odstępu na obieg powietrza wokół
kuchenki.
• Jeśli nad urządzeniem będzie
instalowany okap kuchenny lub dowolna
szafka, odległość między płytą grzejną
a szafką / okapem kuchennym powinna
być taka, jak pokazano poniżej.
A (mm) 420
650/700
C (mm) 20
Szerokość
produktu
E (mm) 100
Kuchenkę należy przyłączyć zgodnie z
obowiązującymi normami i przepisami
miejscowymi i międzynarodowymi. Najpierw
należy sprawdzić, jaki rodzaj gazu jest
przyłączony do kuchenki. Informacje te
są dostępne na naklejce z tyłu kuchenki.
Informacje dotyczące właściwych rodzajów
gazu i dysz gazowych można znaleźć w
tabeli danych technicznych. Sprawdzić, czy
ciśnienie gazu zasilającego jest zgodne
z wartościami podanymi w tabeli danych
technicznych, aby móc go jak najlepiej
wykorzystać i zapewnić minimalne zużycie
gazu. Jeżeli ciśnienie gazu w sieci różni
się od podanych wartości lub nie jest ono
stabilne w miejscu zamieszkania, może
być konieczne zamontowanie regulatora
ciśnienia na wlocie gazu. Aby dokonać
tych korekt, należy się skontaktować z
autoryzowanym centrum serwisowym.
• Jeśli kuchenkę przyłącza się
ACC
E
PL – 15
do zasilania gazem za pomocą
elastycznego węża założonego na wlot
gazu, należy zamontować na nim także
kołnierz rurowy.
• Przyłączyć kuchenkę krótkim i
wytrzymałym wężem, możliwie najbliżej
źródła gazu.
• Dozwolona maksymalna długość węża
to 1,5 m.
• Urządzenie powinno zostać podłączone
zgodnie z odpowiednimi lokalnymi
normami dotyczącymi instalacji
gazowych.
• Wąż trzeba prowadzić z dala od
miejsc, które mogą się nagrzewać do
temperatury powyżej 90°C.
• Wąż nie może być pęknięty, rozerwany,
wygięty ani zagięty.
• Trzymać wąż z dala od ostrych
narożników i przedmiotów, które
mogłyby się poruszać.
• Przed montażem należy się upewnić,
że wąż nie jest uszkodzony. W celu
sprawdzenia użyć wody gazowanej
lub testera szczelności. Używanie
otwartego płomienia do sprawdzania
wycieków gazu jest zabronione.
• Wszystkie elementy metalowe
stosowane do przyłączenia gazu muszą
być wolne od rdzy. Należy sprawdzić
datę ważności wszelkich elementów
wykorzystywanych do przyłączania.
Aby zamontować stałe przyłącze gazowe
(przy użyciu połączeń gwintowych, np.
nakrętek), w różnych krajach stosuje
się różne metody. Części stosowane
najczęściej w danym kraju są dostarczane
wraz z kuchenką. Wszystkie inne części
mogą być dostarczone jako części
zamienne.
Podczas przyłączania nakrętka na
kolektorze gazu musi być nieruchoma, a
obraca się drugi element. Do bezpiecznego
połączenia należy użyć kluczy o
odpowiednich rozmiarach. W przypadku
powierzchni pomiędzy różnymi elementami
należy zakładać uszczelki dostarczone w
zestawie do przystosowania przyłączenia
do rodzaju gazu.
Uszczelki użyte przy przyłączeniu powinny
być również dopuszczone do stosowania
w instalacjach gazowych. Do uszczelniania
instalacji gazowej nie należy używać
uszczelek hydraulicznych.
Należy pamiętać, że kuchenka jest
przystosowana do przyłączenia gazu w
kraju, dla którego ją wyprodukowano.
Główny kraj docelowy oznaczono na
tylnej pokrywie kuchenki. Jeśli ma być ona
używana w innym kraju, potrzebne być
może któreś z przyłączeń pokazanych na
poniższym rysunku. W takim przypadku
należy się skontaktować z władzami
lokalnymi, aby otrzymać informacje o
prawidłowym podłączeniu gazu.
Kuchenka musi być zainstalowana i
konserwowana przez odpowiednio
wykwalifikowanego technika z gazowni,
zgodnie z obowiązującymi przepisami
bezpieczeństwa.
Uszczelka
PL – 16
Używanie otwartego
płomienia do sprawdzania wycieków
gazu jest zabronione.
Kuchenka jest przystosowana do zasilania
propanem-butanem / gazem ziemnym.
Palniki gazowe można dostosować do
różnych rodzajów gazu poprzez zastąpienie
odpowiednich dysz i regulację minimalnej
długości płomienia odpowiednio do
używanego gazu. W tym celu należy
wykonać następujące czynności.
• Odciąć dopływ gazu z sieci i odłączyć
kuchenkę od zasilania elektrycznego.
• Zdjąć pokrywy palników i korony.
• Aby odkręcić dysze, należy użyć klucza
płaskiego 7 mm.
• Wymienić dysze na te z zestawu
do dostosowania do rodzaju gazu o
odpowiednich średnicach do rodzaju
gazu, który ma być użyty, zgodnie z
tabelą dotyczącą dysz gazowych.
Korona
Pokrywa
Pokrywa
Najpierw należy się upewnić, że kuchenka
jest odłączona od zasilania elektrycznego,
a dopływ gazu jest otwarty. Długość
płomienia w położeniu minimalnym reguluje
się płaską śrubą umieszczoną na zaworze.
W zaworach z zabezpieczeniem przed
zanikiem płomienia śruba ta znajduje
się po stronie trzpienia zaworu, jak
pokazano na rysunkach. W zaworach bez
zabezpieczenia przed zanikiem płomienia
śruba ta znajduje się wewnątrz trzpienia
zaworu, jak pokazano na rysunku. W celu
łatwiejszego dostosowania położenia
płomienia zaleca się, aby podczas zmiany
dokonać demontażu panelu sterowania (i
mikroprzełącznika, jeśli występuje). Przy
dostosowaniu z gazu propan-butan na gaz
ziemny trzeba poluźnić śrubę obejścia.
Przy dostosowywaniu z gazu ziemnego na
propan-butan śrubę tę trzeba dokręcić.
obejścia
Zawór z czujnikiem braku
płomienia
Zawór bez czujnika braku
płomienia
Aby określić to minimalne położenie, należy
zapalić palniki i pozostawić je w pozycji
minimalnej. Wyjąć gałki, ponieważ śruby są
dostępne tylko po ich wyjęciu. Za pomocą
małego śrubokręta dokręcić lub odkręcić
śrubę obejścia o mniej więcej 90 stopni.
Gdy płomień ma długość co najmniej 4
mm, gaz jest równomiernie rozprowadzany.
Należy się upewnić, że płomień nie gaśnie
przy przejściu od położenia maksymalnego
do minimalnego. Ręką spowodować
sztuczny powiew powietrza w stronę
płomienia, aby sprawdzić, czy płomienie są
stabilne.
W niektórych krajach wlot gazu ziemnego /
gazu propan-butan może się różnić. W
takim przypadku należy usunąć oryginalne
elementy mocujące i nakrętki (jeśli są)
i odpowiednio założyć nowe przyłącze
gazu. W każdych warunkach wszystkie
elementy użyte do połączeń gazowych
powinny być zatwierdzone przez władze
miejscowe i/lub międzynarodowe. Przy
wszystkich połączeniach gazowych należy
się odwołać do powyższych wyjaśnień w
punkcie „Montaż zasilania gazem i kontrola
szczelności”.
Połączenie
elektryczne urządzenia musi być
instalowane przez autoryzowanego
serwisanta lub wykwalifikowanego technika,
PL – 17
zgodnie z instrukcjami podanymi w
niniejszym podręczniku i zgodnie z
obowiązującymi przepisami lokalnymi.
• Przed podłączeniem urządzenia do sieci
zasilającej należy sprawdzić napięcie
znamionowe urządzenia (oznaczone
na tabliczce znamionowej urządzenia)
w celu potwierdzenia zgodności z
dostępnym napięciem sieciowym, a
przewody elektryczne powinny być w
stanie obsługiwać moc znamionową
urządzenia (również wskazaną na
tabliczce znamionowej).
• Podczas instalacji należy się upewnić,
że stosowane są przewody izolowane.
Nieprawidłowe podłączenie może
spowodować uszkodzenie urządzenia.
Jeśli przewód sieciowy jest uszkodzony
i należy go wymienić, powinien to zrobić
wykwalifikowany personel.
• Nie używać adapterów, rozgałęziaczy
ani przedłużaczy.
• Przewód zasilający należy umieszczać
z dala od gorących części kuchenki i
nie może być on zgięty ani przyciśnięty.
W przeciwnym razie może ulec
uszkodzeniu, co spowoduje zwarcie.
• Jeśli urządzenie nie jest podłączone
do sieci za pomocą wtyczki, w celu
spełnienia wymagań bezpieczeństwa
należy zastosować rozłącznik
wszystkich biegunów (z odstępem co
najmniej 3 mm między stykami).
• Urządzenie jest zasilane napięciem
220–240 V~. W przypadku innego
dostępnego napięcia należy się
skontaktować z autoryzowanym
serwisantem lub wykwalifikowanym
elektrykiem.
• Przewód zasilający (H05VV-F) musi
mieć długość wystarczającą do
podłączenia do urządzenia.
• Po zainstalowaniu urządzenia wyłącznik
z bezpiecznikiem musi być łatwo
dostępny.
• Należy się upewnić, że wszystkie
połączenia są odpowiednio mocno
dokręcone.
• Zamocować kabel zasilający w zacisku
kabla, a następnie zamknąć pokrywę.
• Połączenie skrzynki zaciskowej jest
umieszczone na skrzynce zaciskowej.
1
Torebka z dokumentami zawiera zestaw
zabezpieczający przed przechyleniem.
Luźno przymocować klamrę
zabezpieczającą przed przechyleniem (1)
do ściany za pomocą śruby (2) i kołka
ściennego (3), zgodnie z wartościami
przedstawionymi na poniższej ilustracji i w
poniższej tabeli. Ustawić wysokość klamry
zabezpieczającej przed przechyleniem, tak
aby była ona umieszczona w linii z
gniazdem kuchenki, i dokręcić śrubę.
Popchnąć urządzenie do ściany,
upewniając się, że klamra zabezpieczająca
przed przechyleniem jest umieszczona z
tyłu urządzenia.
A
PL – 18
A (mm)
60 × 60 × 90 (piekarnik
podwójny) 297,5 52
50 × 60 × 90 (piekarnik
podwójny) 247,5 52
90 × 60 × 85 430 107
60 × 60 × 90 309,5 112
60 × 60 × 85 309,5 64
50 × 60 × 90 247,5 112
50 × 60 × 85 247,5 64
50 × 50 × 90 247,5 112
50 × 50 × 85 247,5 64
Urządzenie jest wyposażone w 4
regulowane nóżki. Przymocować nóżki
do podstawy, obracając je zgodnie z
ruchem wskazówek zegara, w sposób
przedstawiony na rysunku.
Aby zapewnić bezpieczne działanie, ważne
jest prawidłowe wyważenie urządzenia.
Przed rozpoczęciem gotowania upewnić
się, że urządzenie jest wypoziomowane.
Aby podwyższyć urządzenie, należy obrócić
część wewnętrzną nóżek w lewo. Aby
obniżyć urządzenie, należy obrócić część
wewnętrzną nóżek w prawo.
Obracając nóżki, kuchenkę można
podnieść do 50 mm. Urządzenie jest ciężkie
i powinny je podnosić co najmniej 2 osoby.
Zabrania się przeciągania urządzenia.
PL – 19
Dane techniczne i wygląd danego urządzenia mogą się różnić od
przedstawionego na poniższych rysunkach.
1
Płyta kuchenki
Panel sterowania
Uchwyt drzwiczek piekarnika
Drzwiczki piekarnika
Regulowane nóżki
Pokrętło wyboru funkcji piekarnika
Pokrętło termostatu piekarnika
Programator czasowy
Pokrętło sterowania płytą
Mode
89
PL – 20
Symbol położenia nad każdą gałką
sterującą określa sterowany palnik.
Jeśli kuchenka nie jest wyposażona w
urządzenie do zapalania lub nastąpi
awaria zasilania elektrycznego, należy
postępować, jak podano poniżej.
Wcisnąć gałkę palnika,
który chce się zapalić, i przytrzymać ją,
obracając w lewo, tak aby gałka znalazła
się w pozycji maksymalnego ustawienia.
Kontynuować wciskanie gałki i przytrzymać
zapaloną zapałkę, zapalnik lub inną pomoc
nad górnym obwodem palnika. Gdy tylko
pojawi się stabilny płomień, odsunąć źródło
zapłonu od palnika.
Wcisnąć gałkę palnika, który chce się zapalić,
i przytrzymać ją, obracając w lewo, tak aby
gałka znalazła się w pozycji 90 opni.
Mikroprzełącznik pod gałką będzie powodował
powawanie iskier (z iskrownika) tak długo, jak
naciśnięta będzie gałka erująca. Nacisnąć
gałkę, aż na palniku widoczny będzie abilny
płomień.
Czujnik braku płomienia
Płyty wyposażone w czujnik braku
płomienia są zabezpieczone na wypadek
jego zaniku. W takim przypadku
zabezpieczenie odcina dopływ gazu do
palnika, co zapobiega gromadzeniu się
niespalonego gazu. Odczekaj 90 sekund
przed ponownym zapaleniem zgasłego
palnika.
Gałka ma 3 pozycje: wył. (0), maksimum
(duży symbol płomienia) i minimum
(mały symbol płomienia). Po zapaleniu
palnika za pomocą przekręcenia gałki do
pozycji maksymalnej można regulować
długość płomienia pomiędzy położeniami
maksymalnym i minimalnym. Nie używać
palników, gdy pokrętło jest w położeniu
pomiędzy maksymalnym a wyłączonym.
Po zapłonie wizualnie sprawdzić płomienie.
Jeśli widoczna jest żółta końcówka,
płomienie są uniesione lub niestabilne,
należy wyłączyć dopływ gazu i po
ostygnięciu sprawdzić montaż pokryw
i koron palników. Należy się upewnić,
że kołpaki palników nie są zalane. Jeśli
płomień palnika gaśnie przypadkowo,
należy wyłączyć palnik, wywietrzyć kuchnię
i odczekać przynajmniej 90 sekund przed
jego powtórnym zapaleniem.
Pokrywa
Nakładka
Aby wyłączyć palniki kuchenki, należy
obrócić gałkę w prawo do położenia
oznaczonego jako „0” lub tak, by znacznik
gałki palnika był skierowany ku górze.
Palniki kuchenki różnią się średnicami.
Najbardziej oszczędne korzystanie z gazu
polega na wybraniu palnika o wielkości
odpowiedniej do wielkości garnka i
zmniejszeniu płomienia do minimum po
zagotowaniu jego zawartości. Zaleca się
zawsze przykrywanie garnków pokrywkami,
aby uniknąć strat ciepła.
