Flash P5100003 User manual

USER MANUAL / INSTRUKCJA OBSŁUGI
FOG Machine GEIZER
6x10W 4in1 LED DMX
P5100003

FOG Machine GEIZER + 6x10W 4in1 LED DMX - P5100003
www.flash-butrym.pl
1
Table of Contents
1Introduction......................................................................................................................................................2
2Safety information ...........................................................................................................................................2
3Product information ........................................................................................................................................2
3.1 Specification................................................................................................................................................2
4Installation........................................................................................................................................................2
5Connections......................................................................................................................................................2
5.1 Connecting DMX signal.............................................................................................................................3
5.2 Voltage specification..................................................................................................................................3
5.3 Connecting power supply........................................................................................................................3
6Operation manual............................................................................................................................................3
6.1 Control panel ..............................................................................................................................................3
6.2 DMX channel list........................................................................................................................................3
Spis treści
1Wprowadzenie.................................................................................................................................................8
2Zasady bezpieczeństwa ..................................................................................................................................8
3Informacje o produkcie ...................................................................................................................................8
3.1 Specyfikacja.................................................................................................................................................8
4Instalacja ...........................................................................................................................................................8
5Połączenia.........................................................................................................................................................9
5.1 Podłączenie sygnału DMX ........................................................................................................................9
5.2 Specyfikacja zasilania.................................................................................................................................9
5.3 Podłączanie zasilania.................................................................................................................................9
6Instrukcja użytkowania...................................................................................................................................9
6.1 Panel sterowania ........................................................................................................................................9
6.2 Lista kanałów DMX..................................................................................................................................10

www.flash-butrym.pl
2
1INTRODUCTION
Thank you for purchasing FOG Machine GEIZER + 6x10W 4in1 LED DMX. For safety reasons and to ensure
the trouble-free operation, carefully read the instructions.
2SAFETY INFORMATION
1. Installation should be done by qualified personnel in order to minimize the risk of accidental
electric shock
2. Disconnect the power supply before installation.
3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect the
device to the mains.
4. Do not use the device in high humidity conditions and at temperatures above 40° C
5. The device must be installed on stable structures
3PRODUCT INFORMATION
3.1 Specification
Power supply: 230V, 50/60Hz
Power consumption: 1500W
Diode: 6x10W 4in1 RGBW
DMX channels: 1-9
Display: Color LCD
Operating modes: DMX512, Auto, Manual
Standard FOG Machine mode
Geyser mode
Wireless remote control
DMX signal regeneration
Electronic protection against overheating
Default interfaces: powerCON In, XLR-3pin In/Out
Cooling: active, temperature-controlled
4INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
5CONNECTIONS
The device is equipped with the following interfaces:
1. DMX (in/out): XLR 3-pin socket
2. Power (in/out): powerCON

FOG Machine GEIZER + 6x10W 4in1 LED DMX - P5100003
www.flash-butrym.pl
3

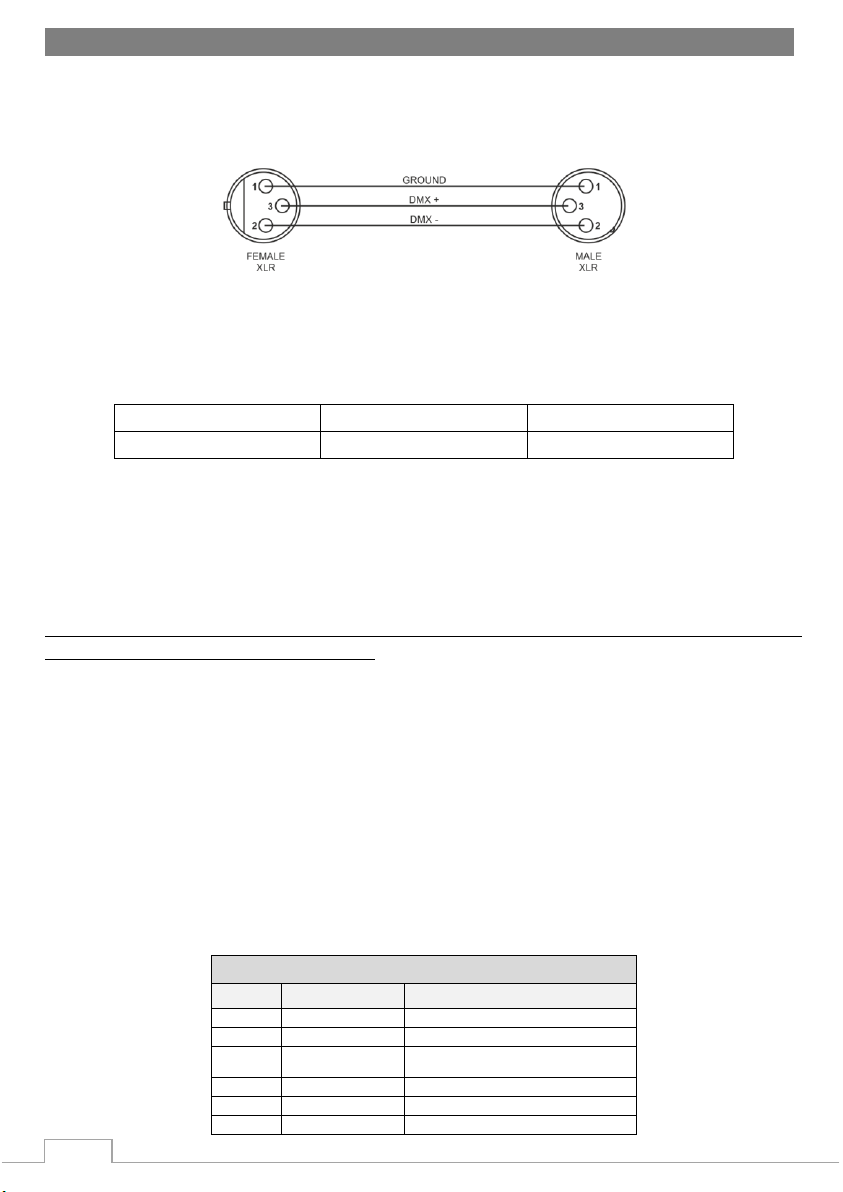

5.1 Connecting DMX signal
The connection is performed using cable with XLR-female -> XLR-Male plugs.
5.2 Voltage specification
Input Voltage
Total Power
Frequency
230V
1500W
50/60Hz
5.3 Connecting power supply
The connection is performed using integrated power cable.
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.
Maximum power allowed for the machine’s power output socket (powerCON): 500W. Do not connect two
P5100003 machines in series with power cable.
6OPERATION MANUAL
6.1 Control panel
The control panel is equipped with 4-digit display and 4 control buttons with the following functions:
1. MENU –enter to main menu
2. DOWN –choose option, edit parameter
3. UP –choose option, edit parameter
4. ENTER –confirm changes
Note: always restart the device after replacing liquid container
6.2 DMX channel list
Classic 6 (7CH)
Channel
Function
Effect
CH 1
FOG
0-255: 0-100%
CH 2
Dimmer
0-255: 0-100%
CH 3
Strobe
0-10: No function
11-255: Strobe, slow to fast
CH 4
Red
0-255: 0-100%
CH 5
Green
0-255: 0-100%
CH 6
Blue
0-255: 0-100%

www.flash-butrym.pl
4
CH 7
White
0-255: 0-100%
Classic 8 (9CH)
Channel
Function
Effect
CH 1
FOG
0-255: 0-100%
CH 2
Dimmer
0-255: 0-100%
CH 3
Strobe
0-10: No function
11-255: Strobe, slow to fast
CH 4
Red
0-255: 0-100%
CH 5
Green
0-255: 0-100%
CH 6
Blue
0-255: 0-100%
CH 7
White
0-255: 0-100%
CH 8
Macro/Color
0-5: no function
6-10: red
11-15: green
16-20: blue
21-25: cyan
26-30: magenta
31-35: yellow
36-40: light-red
41-45: light-green
46-50: light-blue
51-55: orange
56-60: mint
61-65: sky blue
66-70: light-cyan
71-75: light-magenta
76-80: light-yellow
81-85: white
86-90: white 9000k
91-95: white 6500k
96-100: white 5600k
101-105: white 5000k
106-110: white 4500k
111-115: white 3200k
116-120: white 2500k
121-125: white 2200k
126-130: macro 1 - step change: red-green-blue
131-135: macro 2 - step change: red-green-blue-
cyan
-magenta-yellow-white
136-140: macro 3 - step change: red-green-blue-
cyan
-magenta-yellow
141-145: macro 4 - step change: red-magenta-blue-
cyan
-green-yellow
146-150: macro 5 - fade: red-green-blue
151-155: macro 6 - fade: red-green-blue-
cyan
-magenta-yellow-white
156-160: macro 7 - fade: red-green-blue-
cyan
-magenta-yellow
161-165: macro 8 - fade: red-magenta-blue-
cyan
-green-yellow
166-170: macro 9 - fade: red-orange-yellow
171-175: macro 10 - fade: red-violet-blue-magenta
176-180: macro 11 - fade: green-
cyan
-blue-violet
181-185: FOG macro 1 - change R-G-B
186-190: FOG macro 2 - change R-G-B-C-M-Y-W
191-195: FOG macro 3 - change R-G-B-C-M-Y
196-200: FOG macro 4 - change R-M-B-C-G-Y
201-205: FOG macro 5 - Fog change
206-210: FOG macro 6 - Fog fade
211-215: FOG macro 7 - Fog puls
216-220: FOG macro 8 - Fog ramp
221-225: FOG macro 9 - Fog random
226-235: No function
236-240: sound mode 1 - step change: red-green-blue
241-245: sound mode 2 - step change: red-green-blue-
cyan
-magenta-yellow-white
246-250: sound mode 3 - step change: red-green-blue-
cyan
-magenta-yellow
251-255: sound mode 4 - step change: red-magenta-blue-
cyan
-green-yellow
CH 9
Speed for
Macro/Pulse
if CH8 is set to 6-125 (color)
0-5: no function
6-255: pulse speed, fast to slow
if CH8 is set to 126-180 (macro)
0-255: macro speed, fast to slow

FOG Machine GEIZER + 6x10W 4in1 LED DMX - P5100003
www.flash-butrym.pl
5
Pro-6 (7CH)
Channel
Function
Effect
CH 1
FOG
0-255: 0-100%
CH 2
Red
0-255: 0-100%
CH 3
Green
0-255: 0-100%
CH 4
Blue
0-255: 0-100%
CH 5
White
0-255: 0-100%
CH 6
Dimmer
0-255: 0-100%
CH 7
Strobe
0-10: No function
11-255: Strobe, slow to fast
Pro-7 (8CH)
Channel
Function
Effect
CH 1
FOG
0-255: 0-100%
CH 2
Red
0-255: 0-100%
CH 3
Green
0-255: 0-100%
CH 4
Blue
0-255: 0-100%
CH 5
White
0-255: 0-100%
CH 6
Dimmer
0-255: 0-100%
CH 7
Dimmer 16-Bit
0-255: Dimmer 16-Bit adjust
CH 8
Strobe
0-10: No function
11-255: Strobe, slow to fast
RGB (4CH)
Channel
Function
Effect
CH 1
FOG
0-255: 0-100%
CH 2
Red
0-255: 0-100%
CH 3
Green
0-255: 0-100%
CH 4
Blue
0-255: 0-100%
RGBW (5CH)
Channel
Function
Effect
CH 1
FOG
0-255: 0-100%
CH 2
Red
0-255: 0-100%
CH 3
Green
0-255: 0-100%
CH 4
Blue
0-255: 0-100%
CH 5
White
0-255: 0-100%
RGB16bit (7CH)
Channel
Function
Effect
CH 1
FOG
0-255: 0-100%
CH 2
Red
0-255: 0-100%
CH 3
Red 16-Bit
16-Bit adjust
CH 4
Green
0-255: 0-100%
CH 5
Green 16-Bit
16-Bit adjust
CH 6
Blue
0-255: 0-100%
CH 7
Blue 16-Bit
16-Bit adjust

www.flash-butrym.pl
6
RGBW16bit (9CH)
Channel
Function
Effect
CH 1
FOG
0-255: 0-100%
CH 2
Red
0-255: 0-100%
CH 3
Red 16-Bit
16-Bit adjust
CH 4
Green
0-255: 0-100%
CH 5
Green 16-Bit
16-Bit adjust
CH 6
Blue
0-255: 0-100%
CH 7
Blue 16-Bit
16-Bit adjust
CH 8
White
0-255: 0-100%
CH 9
White 16-Bit
16-Bit adjust
FlashADMX (9CH)
Channel
Function
Effect
CH 1
FOG
0-255: 0-100%
CH 2
Red
0-255: 0-100%
CH 3
Green
0-255: 0-100%
CH 4
Blue
0-255: 0-100%
CH 5
White
0-255: 0-100%
CH 6
Dimmer
0-255: 0-100%
CH 7
EMPTY
0-255: No function
CH 8
Strobe
0-10: No function
11-255: Strobe, slow to fast
CH 9
Macro/Color
0-5: no function
6-10: red
11-15: green
16-20: blue
21-25: cyan
26-30: magenta
31-35: yellow
36-40: light-red
41-45: light-green
46-50: light-blue
51-55: orange
56-60: mint
61-65: sky blue
66-70: light-cyan
71-75: light-magenta
76-80: light-yellow
81-85: white
86-90: white 9000k
91-95: white 6500k
96-100: white 5600k
101-105: white 5000k
106-110: white 4500k
111-115: white 3200k
116-120: white 2500k
121-125: white 2200k
126-130: macro 1 - step change: red-green-blue
131-135: macro 2 - step change: red-green-blue-
cyan
-magenta-yellow-white
136-140: macro 3 - step change: red-green-blue-
cyan
-magenta-yellow
141-145: macro 4 - step change: red-magenta-blue-
cyan
-green-yellow
146-150: macro 5 - fade: red-green-blue
151-155: macro 6 - fade: red-green-blue-
cyan
-magenta-yellow-white
156-160: macro 7 - fade: red-green-blue-
cyan
-magenta-yellow
161-165: macro 8 - fade: red-magenta-blue-
cyan
-green-yellow
166-170: macro 9 - fade: red-orange-yellow
171-175: macro 10 - fade: red-violet-blue-magenta
176-180: macro 11 - fade: green-
cyan
-blue-violet
181-185: FOG macro 1 - change R-G-B
186-190: FOG macro 2 - change R-G-B-C-M-Y-W
191-195: FOG macro 3 - change R-G-B-C-M-Y
196-200: FOG macro 4 - change R-M-B-C-G-Y
201-205: FOG macro 5 - Fog change

FOG Machine GEIZER + 6x10W 4in1 LED DMX - P5100003
www.flash-butrym.pl
7
206-210: FOG macro 6 - Fog fade
211-215: FOG macro 7 - Fog puls
216-220: FOG macro 8 - Fog ramp
221-225: FOG macro 9 - Fog random
226-235: No function
236-240: sound mode 1 - step change: red-green-blue
241-245: sound mode 2 - step change: red-green-blue-
cyan
-magenta-yellow-white
246-250: sound mode 3 - step change: red-green-blue-
cyan
-magenta-yellow
251-255: sound mode 4 - step change: red-magenta-blue-
cyan
-green-yellow
FOG (1CH)
Channel
Function
Effect
CH 1
FOG
0-255: 0-100%
FOG + Macro (2CH)
Channel
Function
Effect
CH 1
FOG
0-255: 0-100%
CH 2
Macro/Color
0-5: no function
6-10: red
11-15: green
16-20: blue
21-25: cyan
26-30: magenta
31-35: yellow
36-40: light-red
41-45: light-green
46-50: light-blue
51-55: orange
56-60: mint
61-65: sky blue
66-70: light-cyan
71-75: light-magenta
76-80: light-yellow
81-85: white
86-90: white 9000k
91-95: white 6500k
96-100: white 5600k
101-105: white 5000k
106-110: white 4500k
111-115: white 3200k
116-120: white 2500k
121-125: white 2200k
126-130: macro 1 - step change: red-green-blue
131-135: macro 2 - step change: red-green-blue-
cyan
-magenta-yellow-white
136-140: macro 3 - step change: red-green-blue-
cyan
-magenta-yellow
141-145: macro 4 - step change: red-magenta-blue-
cyan
-green-yellow
146-150: macro 5 - fade: red-green-blue
151-155: macro 6 - fade: red-green-blue-
cyan
-magenta-yellow-white
156-160: macro 7 - fade: red-green-blue-
cyan
-magenta-yellow
161-165: macro 8 - fade: red-magenta-blue-
cyan
-green-yellow
166-170: macro 9 - fade: red-orange-yellow
171-175: macro 10 - fade: red-violet-blue-magenta
176-180: macro 11 - fade: green-
cyan
-blue-violet
181-185: FOG macro 1 - change R-G-B
186-190: FOG macro 2 - change R-G-B-C-M-Y-W
191-195: FOG macro 3 - change R-G-B-C-M-Y
196-200: FOG macro 4 - change R-M-B-C-G-Y
201-205: FOG macro 5 - Fog change
206-210: FOG macro 6 - Fog fade
211-215: FOG macro 7 - Fog puls
216-220: FOG macro 8 - Fog ramp
221-225: FOG macro 9 - Fog random
226-235: No function
236-240: sound mode 1 - step change: red-green-blue
241-245: sound mode 2 - step change: red-green-blue-
cyan
-magenta-yellow-white
246-250: sound mode 3 - step change: red-green-blue-
cyan
-magenta-yellow
251-255: sound mode 4 - step change: red-magenta-blue-
cyan
-green-yellow

www.flash-butrym.pl
8
1WPROWADZENIE
Dziękujemy za zakupMaszyny do dymu GEIZER + 6x10W 4w1 LED DMX. Ze względów bezpieczeństwa
oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją.
2ZASADY BEZPIECZEŃSTWA
1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
2. Przed instalacją należy odłączyć urządzenie od sieci
3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze powyżej 40° C
5. Urządzenie należy instalować na stabilnych konstrukcjach
3INFORMACJE O PRODUKCIE
3.1 Specyfikacja
Napięcie zasilania: 230V, 50/60Hz
Pobór mocy: 1500W
Diody: 6x10W 4in1 RGBW
Ilość kanałów DMX: 1-9
Wyświetlacz: LCD kolorowy
Tryby pracy: DMX512, Auto, Manual
Tryby standardowej maszyny do dymu
Tryb gejzera
Bezprzewodowe zdalne sterowanie - pilot
Regeneracja sygnału DMX
Elektroniczna ochrona przeciw przegrzaniu
Standardowe interfejsy: powerCON In, XLR-3pin In/Out
Chłodzenie: aktywne, kontrola temperatury
4INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.

FOG Machine GEIZER + 6x10W 4in1 LED DMX - P5100003
www.flash-butrym.pl
9
5POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
1. DMX (wejście/wyjście) – złącza: XLR 3-pin
2. Zasilanie (wejście/wyjście) –powerCON
5.1 Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski
5.2 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
230V
1500W
50/60Hz
5.3 Podłączanie zasilania
Połączenie odbywa się przy użyciu zintegrowanego przewodu zasilającego.
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.
Maksymalne obciążenie wyjścia zasilania maszyny (powerCON): 500W. Nie należy łączyć szeregowo
przewodem zasilającym dwóch maszyn P5100003.
6INSTRUKCJA UŻYTKOWANIA
6.1 Panel sterowania
Panel sterowania wyposażony jest w wyświetlacz oraz w 4 przyciski sterujące o następujących funkcjach:
1. MENU –wejście do menu głównego
2. DOWN –wybór opcji, edycja parametru
3. UP –wybór opcji, edycja parametru
4. ENTER –zatwierdzenie zmian
UWAGA! Po uzupełnieniu płynu w zbiorniku należy wyłączyć a następnie ponownie uruchomić maszynę.
