Flash F7000300 User manual

USER MANUAL / INSTRUKCJA OBSŁUGI
LED PAR 64 7x10W
RGBW 4in1 ABS
F7000300

LED PAR 64 7x10W RGBW 4in1 ABS F7000300
www.flash-butrym.pl
1
Table of Contents
1Introduction......................................................................................................................................................2
2Safety information ...........................................................................................................................................2
3Product information ........................................................................................................................................2
3.1 Specification................................................................................................................................................2
4Installation........................................................................................................................................................3
5Connections......................................................................................................................................................3
5.1 Connecting DMX signal.............................................................................................................................3
5.2 Voltage specification..................................................................................................................................4
5.3 Connecting power supply........................................................................................................................4
6Operation manual............................................................................................................................................4
6.1 Control panel ..............................................................................................................................................4
6.2 Menu............................................................................................................................................................4
6.3 DMX channel list ........................................................................................................................................5
Spis treści
1Wprowadzenie.................................................................................................................................................6
2Zasady bezpieczeństwa ..................................................................................................................................6
3Informacje o produkcie ...................................................................................................................................6
3.1 Specyfikacja.................................................................................................................................................6
4Instalacja ...........................................................................................................................................................7
5Połączenia.........................................................................................................................................................7
5.1 Podłączenie sygnału DMX ........................................................................................................................7
5.2 Specyfikacja zasilania.................................................................................................................................8
5.3 Podłączanie zasilania.................................................................................................................................8
6Instrukcja użytkowania...................................................................................................................................8
6.1 Panel sterowania ........................................................................................................................................8
6.2 Menu............................................................................................................................................................8
6.3 Lista kanałów DMX....................................................................................................................................9

www.flash-butrym.pl
2
1INTRODUCTION
Thank you for purchasing LED PAR 64 7x10W RGBW 4in1 ABS. For safety reasons and to ensure the trouble-
free operation, carefully read the instructions.
2SAFETY INFORMATION
1. Installation should be done by qualified personnel in order to minimize the risk of accidental
electric shock
2. Disconnect the power supply before installation.
3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect the
device to the mains.
4. Do not use the device in high humidity conditions and at temperatures above 40° C
5. To avoid damage please don't use organic solvents to clean the fixture shell.
6. The device must be installed on stable structures
7. It should be installed in a well-ventilated place, at a distance of 15cm or more from the walls.
Please check if the fan and ventilation holes are unobstructed.
3PRODUCT INFORMATION
3.1 Specification
Power supply voltage: 100 - 240V
Voltage frequency: 50/60Hz
Diode type: 4in1
Number of diodes: 7
Diode power: 10W
Display: LED - 4 characters
Color: RGBW
Beam angle (min): 25°
Beam angle (max): 25°
Dimming: Linear: 0 - 100%
Number of DMX channels: 5 / 8
DMX standard: DMX 512
Control interface: 4 buttons
Operating modes: DMX512, Auto, Sound-controlled, Master / Slave, Manual color
AC IN: IEC - C14
AC OUT: IEC - C13
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
IP Rating: IP20
Housing made: ABS
Cooling: Active
Height [cm]: 25
Width [cm]: 26
Depth [cm]: 9

LED PAR 64 7x10W RGBW 4in1 ABS F7000300
www.flash-butrym.pl
3
4INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
5CONNECTIONS
The device is equipped with the following interfaces:
1. DMX (in/out): XLR 3-pin socket
2. Power (in/out): IEC C14/C13

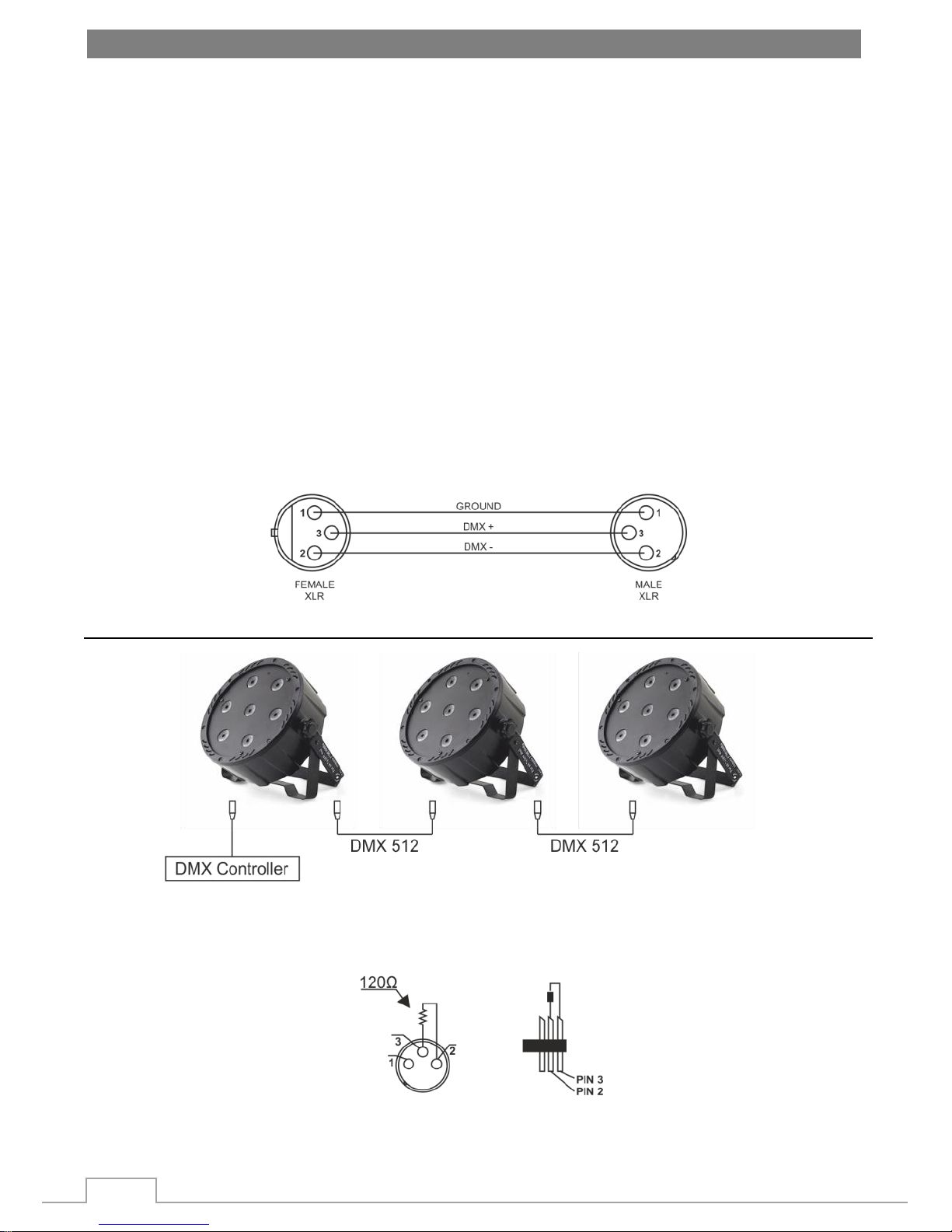

5.1 Connecting DMX signal
The connection is performed using cable with XLR-female -> XLR-Male plugs.
CAUTION: At the last fixture, the DMX signal has to be terminated with a terminator. Solder a 120Ωresistor
between signal (-) and signal (+) into a XLR plug and plug it in the DMX output of the last fixture.

www.flash-butrym.pl
4
5.2 Voltage specification
Input Voltage
Total Power
Frequency
100~240V
70W
50/60Hz
5.3 Connecting power supply
The connection is performed using power cable with IEC C14 connector (included).
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.
6OPERATION MANUAL
6.1 Control panel
The control panel is equipped with 4-digit display and 4 control buttons with the following functions:
1. MENU –choose function
2. DOWN –change value
3. UP –change value
4. ENTER –confirm changes
6.2 Menu
Menu diagram:
DMX 8 CH mode: set channel
DMX 5 CH mode: set channel
Slave mode
Smooth color change: set speed
Color change: set speed
Pulse color change: set speed
Strobe: set speed
Manual color: set RGBW values
Demo
Sound control mode

LED PAR 64 7x10W RGBW 4in1 ABS F7000300
www.flash-butrym.pl
5
6.3 DMX channel list
5CH mode
Channel
Function
Effect
CH 1
Dimmer
0-255: 0-100%
CH 2
Red
0-255: 0-100%
CH 3
Green
0-255: 0-100%
CH 4
Blue
0-255: 0-100%
CH 5
White
0-255: 0-100%
8CH mode
Channel
Function
Effect
CH 1
Dimmer
0-255: 0-100%
CH 2
Red
0-255: 0-100%
CH 3
Green
0-255: 0-100%
CH 4
Blue
0-255: 0-100%
CH 5
White
0-255: 0-100%
CH 6
Auto change color
set on CH 1-5
0-0: No function
1-255: Color change speed
CH 7
Strobe
0-2: No function
3-255: Strobe, slow-fast
CH 8
Mode / color change
0-50: RGBW mode (CH 1-5)
51-100: Various static colors
101-150: Smooth color change, slow-fast
151-200: Pulse change, slow-fast
201-251: Color change, slow-fast
251-255: Sound control

www.flash-butrym.pl
6
1WPROWADZENIE
Dziękujemy za zakup urządzenia LED PAR 64 7x10W RGBW 4in1 ABS. Ze względów bezpieczeństwa oraz
w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją.
2ZASADY BEZPIECZEŃSTWA
1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
2. Przed instalacją należy odłączyć urządzenie od sieci
3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze powyżej 40° C
5. Aby uniknąć uszkodzeń nie należy stosować rozpuszczalników organicznych do
czyszczenia powłoki urządzenia.
6. Urządzenie należy instalować na stabilnych konstrukcjach
7. Urządzenie powinno być zainstalowane w dobrze wentylowanym pomieszczeniu, w
odległości co najmniej 15cm od najbliższej powierzchni (ściany, sufitu itp). Jednocześnie
należy upewnić się, że otwory wentylacyjne nie są zatkane oraz wentylatory działają
poprawnie.
3INFORMACJE O PRODUKCIE
3.1 Specyfikacja
Napięcie zasilania: 100 - 240V
Częstotliwość napięcia: 50/60Hz
Typ diody: 4w1
Ilość diod: 7
Moc diody: 10W
Wyświetlacz: LED - 4 znaki
Barwa: RGBW
Kąt świecenia (min): 25°
Kąt świecenia (max): 25°
Ściemnianie: Płynne: 0 - 100%
Ilość kanałów DMX: 5 / 8
Standard DMX: DMX 512
Sterowanie: 4 przyciski
Tryby pracy: DMX512, Auto, Sterowanie dźwiękiem, Master / Slave, Ręczne ustawienie kolorów
AC IN: IEC - C14
AC OUT: IEC - C13
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
Stopień ochrony IP: IP20
Rodzaj obudowy: ABS

LED PAR 64 7x10W RGBW 4in1 ABS F7000300
www.flash-butrym.pl
7
Chłodzenie: Aktywne
Wysokość [cm]: 25
Szerokość [cm]: 26
Głębokość [cm]: 9
4INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.
5POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
1. DMX (wejście/wyjście) – złącza: XLR 3-pin
2. Zasilanie (wejście/wyjście) –złącze: IEC C14/C14
5.1 Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski
UWAGA: Do wyjścia XLR ostatniego urządzenia podłączonego w szeregu DMX należy podłączyć tzw.
„terminator”. Terminator wykonuje się wlutowując rezystor 120Ω pomiędzy 2 i 3 pin złącza XLR (sygnał +
i –DMX). Tak zmodyfikowany wtyk należy podłączyć do wyjścia DMX ostatniego urządzenia.

www.flash-butrym.pl
8
5.2 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
100~240V
70W
50/60Hz
5.3 Podłączanie zasilania
Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i
wtyczką typu IEC C14 z drugiej strony (w zestawie).
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.
6INSTRUKCJA UŻYTKOWANIA
6.1 Panel sterowania
Panel sterowania wyposażony jest w wyświetlacz oraz w 4 przyciski sterujące o następujących funkcjach:
1. MENU –wybranie funkcji
2. DOWN –edycja parametru
3. UP –edycja parametru
4. ENTER –zatwierdzenie zmian

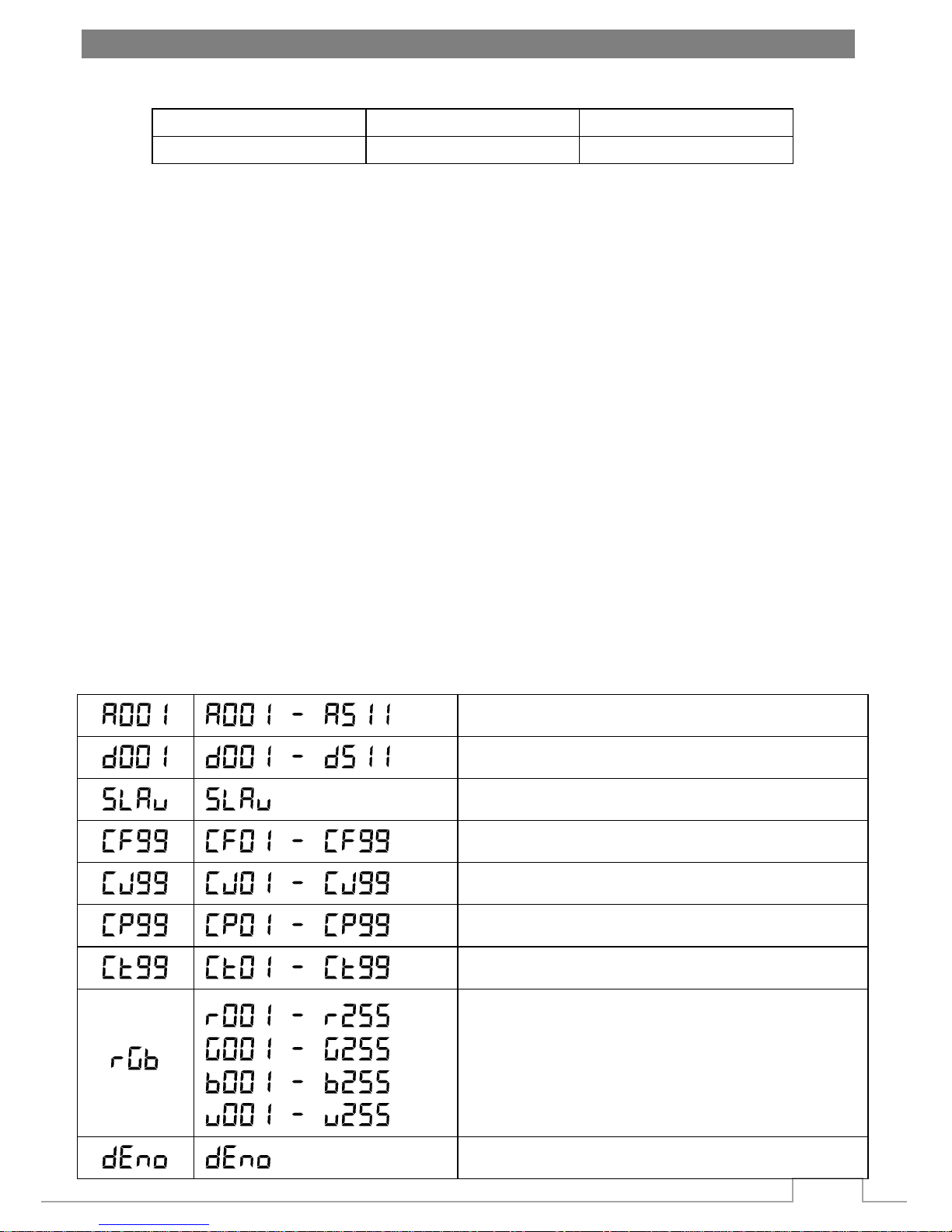

6.2 Menu
Schemat menu urządzenia:
Tryb DMX - 8 kanałów: ustawianie kanału
Tryb DMX - 5 kanałów: ustawianie kanału
Tryb Slave
Płynna zmiana kolorów: ustawienie prędkości
Zmiana kolorów: ustawienie prędkości
Zmiana kolorów - pulsowanie: ustawienie prędkości
Strob: ustawienie prędkości
Ręczne ustawienie kolorów:
ustawienie wartości RGBW
Demo

LED PAR 64 7x10W RGBW 4in1 ABS F7000300
www.flash-butrym.pl
9
Sterowanie dźwiękiem
6.3 Lista kanałów DMX
Tryb 5CH
Kanał
Funkcja
Efekt
CH 1
Jasność
0-255: 0-100%
CH 2
Czerwony
0-255: 0-100%
CH 3
Zielony
0-255: 0-100%
CH 4
Niebieski
0-255: 0-100%
CH 5
Biały
0-255: 0-100%
Tryb 8CH
Kanał
Funkcja
Efekt
CH 1
Jasność
0-255: 0-100%
CH 2
Czerwony
0-255: 0-100%
CH 3
Zielony
0-255: 0-100%
CH 4
Niebieski
0-255: 0-100%
CH 5
Biały
0-255: 0-100%
CH 6
Automatyczna zmiana
kolorów ustawionych na
kanałach 1-5
0-0: Brak funkcji
1-255: Prędkość zmiany kolorów
CH 7
Strobo
0-2: Brak funkcji
3-255: Strobo, wolno-szybko
CH 8
Tryb / zmiana kolorów
0-50: Tryb RGBW (kanały 1-5)
51-100: Różne kolory (statycznie)
101-150: Płynna zmiana kolorów, wolno-szybko
151-200: Zmiana kolorów - pulsowanie, wolno-szybko
201-251: Zmiana kolorów, wolno-szybko
251-255: Sterowanie dźwiękiem
