Flash F7100307 User manual

USER MANUAL / INSTRUKCJA OBSŁUGI
LED PAR AURA 64 7x10W
RGBW 4in1 ABS
F7100307

LED PAR AURA 64 7x10W RGBW 4in1 ABS F7100307
www.flash-butrym.pl
1
Table of Contents
1Introduction......................................................................................................................................................2
2Safety information ...........................................................................................................................................2
3Product information ........................................................................................................................................2
3.1 Specification................................................................................................................................................2
4Installation........................................................................................................................................................3
5Connections......................................................................................................................................................3
5.1 Connecting DMX signal.............................................................................................................................3
5.2 Voltage specification..................................................................................................................................3
5.3 Connecting power supply........................................................................................................................3
6Operation manual............................................................................................................................................4
6.1 Control panel ..............................................................................................................................................4
6.2 Menu............................................................................................................................................................4
6.3 DMX channel list ........................................................................................................................................5
Spis treści
1Wprowadzenie.................................................................................................................................................6
2Zasady bezpieczeństwa ..................................................................................................................................6
3Informacje o produkcie ...................................................................................................................................6
3.1 Specyfikacja.................................................................................................................................................6
4Instalacja ...........................................................................................................................................................7
5Połączenia.........................................................................................................................................................7
5.1 Podłączenie sygnału DMX ........................................................................................................................7
5.2Specyfikacja zasilania.................................................................................................................................7
5.3 Podłączanie zasilania.................................................................................................................................8
6Instrukcja użytkowania...................................................................................................................................8
6.1 Panel sterowania ........................................................................................................................................8
6.2 Menu............................................................................................................................................................8
6.3 Lista kanałów DMX....................................................................................................................................9

www.flash-butrym.pl
2
1INTRODUCTION
Thank you for purchasing LED PAR AURA 64 7x10W RGBW 4in1 ABS. For safety reasons and to ensure the
trouble-free operation, carefully read the instructions.
2SAFETY INFORMATION
1. Installation should be done by qualified personnel in order to minimize the risk of accidental
electric shock
2. Disconnect the power supply before installation.
3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect the
device to the mains.
4. Do not use the device in high humidity conditions and at temperatures above 40° C
5. The device must be installed on stable structures
3PRODUCT INFORMATION
3.1 Specification
•Power consumption: 70W
•Power supply voltage: 90 - 240V
•Voltage frequency: 50/60Hz
•Diode type: 4in1
•Number of diodes: 7
•Diode power: 10W
•Display: LED - 4 characters
•Color: RGBW
•ZOOM: No
•Dimming: Linear: 0 - 100%
•Flash frequency (min): 1Hz
•Flash frequency (max): 16Hz
•FROST filter: No
•FOCUS: No
•Number of DMX channels: 5/8
•DMX standard: DMX 512
•Control interface: 4 buttons
•Operating modes: Auto, Sound, DMX
•AC IN: IEC - C14
•DMX IN: XLR - 3 pin
•DMX OUT: XLR - 3 pin
•IP Rating: IP20
•Housing made: ABS
•Cooling: Active

LED PAR AURA 64 7x10W RGBW 4in1 ABS F7100307
www.flash-butrym.pl
3
4INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
5CONNECTIONS
The device is equipped with the following interfaces:
1. DMX (in/out): XLR 3-pin socket
2. Power (in/out): IEC C14/IEC C13

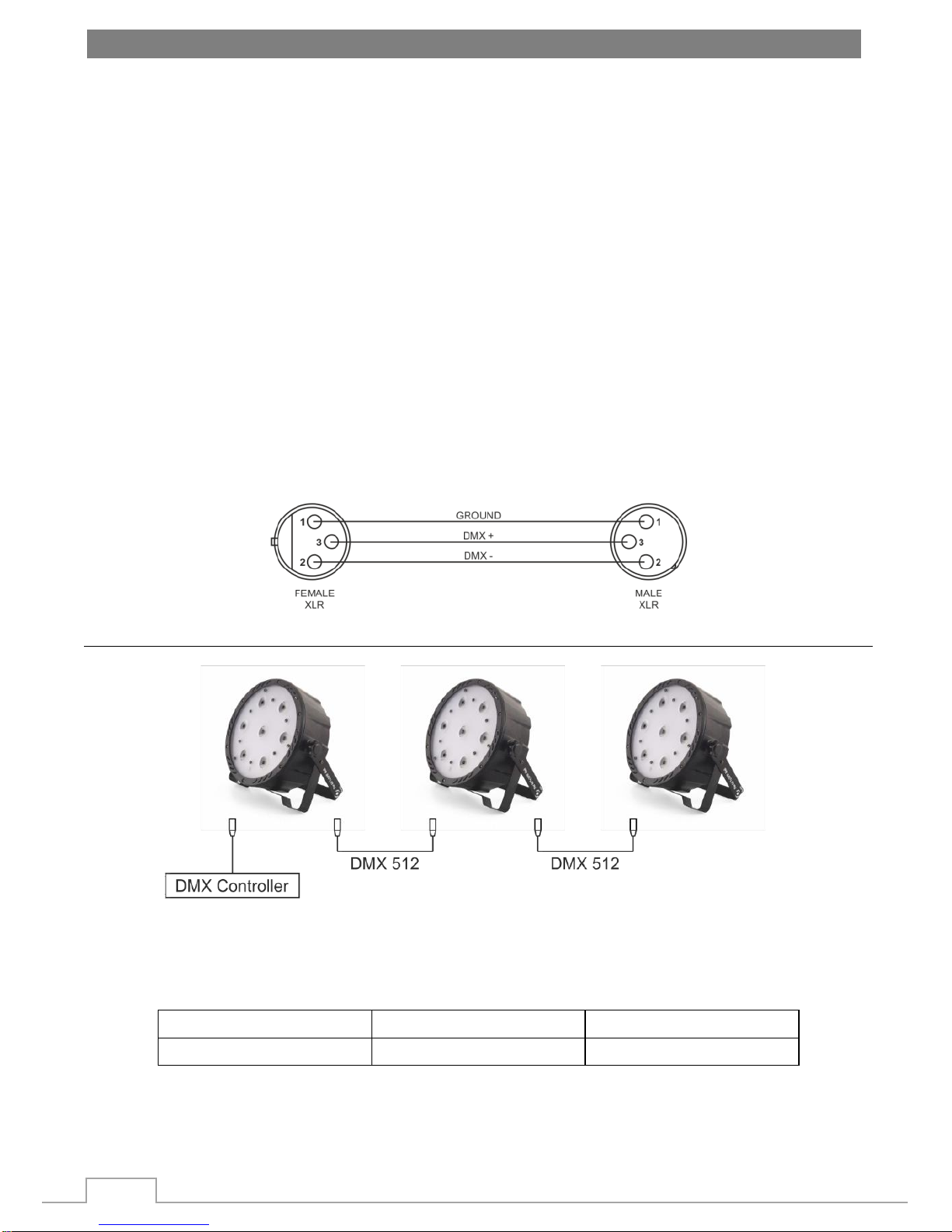

5.1 Connecting DMX signal
The connection is performed using cable with XLR-female -> XLR-Male plugs.
5.2 Voltage specification
Input Voltage
Total Power
Frequency
90~240V
70W
50/60Hz
5.3 Connecting power supply
The connection is performed using power cable with IEC C14 connector (included).
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.

www.flash-butrym.pl
4
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.
6OPERATION MANUAL
6.1 Control panel
The control panel is equipped with 4-digit display and 4 control buttons with the following functions:
1. MENU –enter to main menu
2. DOWN –choose option, edit parameter
3. UP –choose option, edit parameter
4. ENTER –confirm changes
6.2 Menu
Menu diagram:
8CH mode –set DMX address
5CH mode –set DMX address
Slave mode
Color fade effect –set speed
Color jump effect –set speed
Color pulse effect –set speed
Strobe effect –set speed
Manual color change mode
Demo mode
Sound activated mode

LED PAR AURA 64 7x10W RGBW 4in1 ABS F7100307
www.flash-butrym.pl
5
6.3 DMX channel list
8CH mode
Channel
Function
Effect
CH 1
Dimmer
0-255: 0-100%
CH 2
Red
0-255: 0-100%
CH 3
Green
0-255: 0-100%
CH 4
Blue
0-255: 0-100%
CH 5
White
0-255: 0-100%
CH6
Macro (Set color
on channels 2-4)
0-255: Macro, slow to fast
CH7
Strobe
0-255: Slow to fast
CH8
Color change
0-50: No function
51-255: Color change
5CH mode
Channel
Function
Effect
CH 1
Dimmer
0-255: 0-100%
CH 2
Red
0-255: 0-100%
CH 3
Green
0-255: 0-100%
CH 4
Blue
0-255: 0-100%
CH 5
White
0-255: 0-100%

www.flash-butrym.pl
6
1WPROWADZENIE
Dziękujemy za zakup urządzenia LED PAR AURA 64 7x10W RGBW 4in1 ABS. Ze względów
bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z
instrukcją.
2ZASADY BEZPIECZEŃSTWA
1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
2. Przed instalacją należy odłączyć urządzenie od sieci
3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze powyżej 40° C
5. Urządzenie należy instalować na stabilnych konstrukcjach
3INFORMACJE O PRODUKCIE
3.1 Specyfikacja
•Pobór mocy: 70W
•Napięcie zasilania: 90 - 240V
•Częstotliwość napięcia: 50/60Hz
•Typ diody: 4w1
•Ilość diod: 7
•Moc diody: 10W
•Wyświetlacz: LED - 4 znaki
•Barwa: RGBW
•ZOOM: Nie
•Kąt świecenia (min): 25*
•Kąt świecenia (max): 25*
•Ściemnianie: Płynne: 0 - 100%
•Błysk - częstotliwość minimalna: 1Hz
•Błysk - częstotliwość maksymalna: 16Hz
•Filtr FROST: Nie
•Regulacja ostrości (FOCUS): Nie
•Ilość kanałów DMX: 8
•Standard DMX: DMX 512
•Sterowanie: 4 przyciski
•Tryby pracy: Auto, Sound, DMX
•AC IN: IEC - C14
•DMX IN: XLR - 3 pin
•DMX OUT: XLR - 3 pin

LED PAR AURA 64 7x10W RGBW 4in1 ABS F7100307
www.flash-butrym.pl
7
•Stopień ochrony IP: IP20
•Rodzaj obudowy: ABS
Chłodzenie: Aktywne
4INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.
5POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
3. DMX (wejście/wyjście) – złącza: XLR 3-pin
4. Zasilanie (wejście/wyjście) – złącze: IEC C14/IEC C13

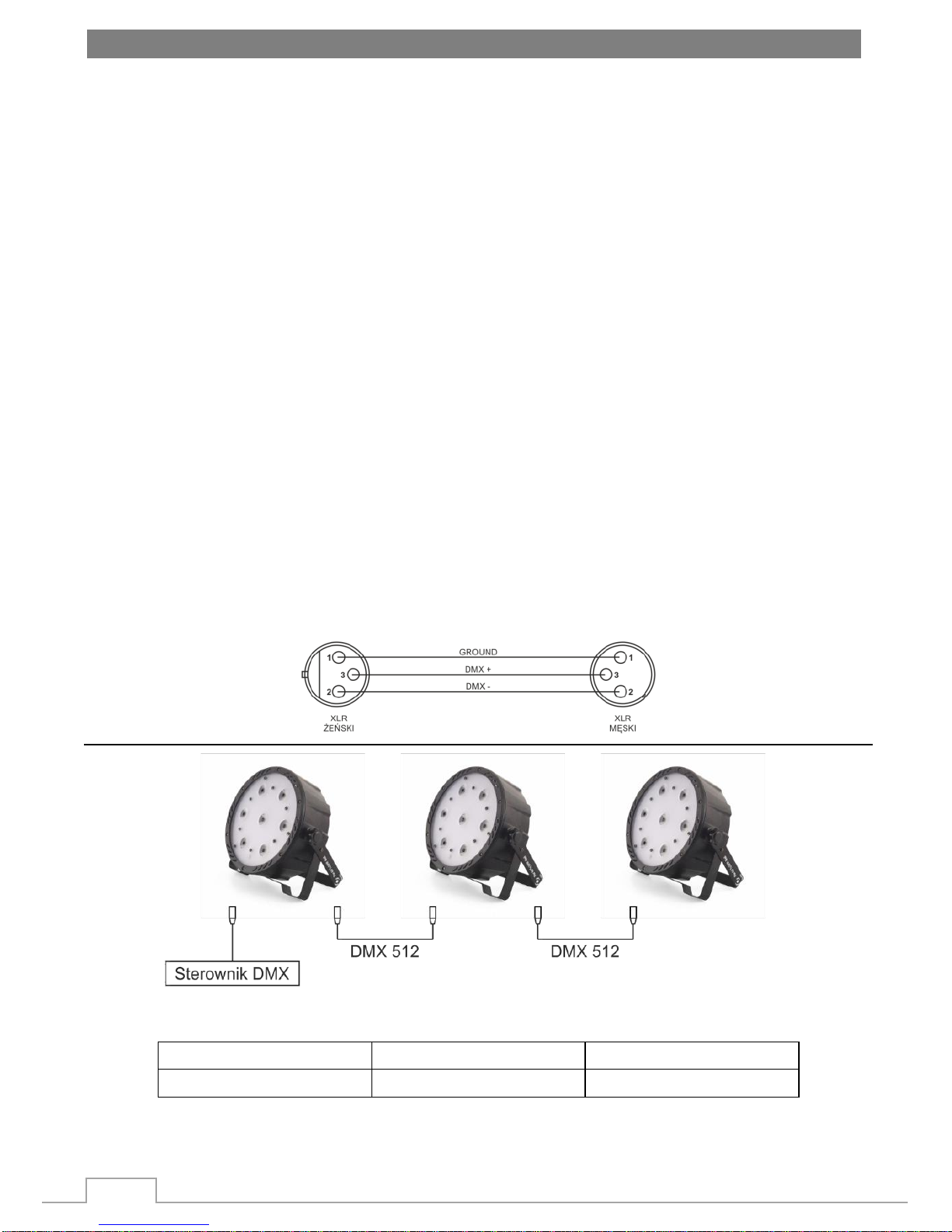

5.1 Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski
5.2 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
90~240V
70W
50/60Hz

www.flash-butrym.pl
8
5.3 Podłączanie zasilania
Połączenie odbywa się przy użyciu zintegrowanego przewodu zasilającego.
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.
6INSTRUKCJA UŻYTKOWANIA
6.1 Panel sterowania
Panel sterowania wyposażony jest w wyświetlacz oraz w 4 przyciski sterujące o następujących funkcjach:
5. MENU –wejście do menu głównego
6. DOWN –wybór opcji, edycja parametru
7. UP –wybór opcji, edycja parametru
8. ENTER –zatwierdzenie zmian
6.2 Menu
Schemat menu urządzenia:
Tryb 8-kanałowy- Ustaw adres
DMX
Tryb 5-kanałowy- Ustaw adres
DMX
Tryb Slave
Płynna zmiana kolorów
Zmiana koloru
Zmiana koloru- pulsowanie
Efekt strobo
Tryb ręcznej zmiany koloru
Tryb Demo
Tryb sterowania dźwiękiem

LED PAR AURA 64 7x10W RGBW 4in1 ABS F7100307
www.flash-butrym.pl
9
6.3 Lista kanałów DMX:
Tryb 8CH
Kanał
Funkcja
Efekt
CH 1
Dimmer
0-255: 0-100%
CH 2
Czerwony
0-255: 0-100%
CH 3
Zielony
0-255: 0-100%
CH 4
Niebieski
0-255: 0-100%
CH 5
Biały
0-255: 0-100%
CH6
Macro (Ustaw kolor na
kanałach 2-4)
0-255: Macro, wolno-szybko
CH7
Strobo
0-255: Wolno-szybko
CH8
Zmiana koloru
0-50: Brak funkcji
51-255: Zmiana koloru
Tryb 5CH
Kanał
Funkcja
Efekt
CH 1
Dimmer
0-255: 0-100%
CH 2
Czerwony
0-255: 0-100%
CH 3
Zielony
0-255: 0-100%
CH 4
Niebieski
0-255: 0-100%
CH 5
Biały
0-255: 0-100%
