Flexco FLND-HD120-240 User manual

Owner’s Guide
ENGLISH
About your new thermostat ............................................................................ 1
Temperature display and setting .................................................................... 2
Removing the faceplate.................................................................................. 3
Wiring ............................................................................................................. 4
Installing the faceplate.................................................................................... 5
Setup procedure............................................................................................. 6
Setup menu.................................................................................................... 7
In case of difficulty.......................................................................................... 8
Specifications ................................................................................................. 9
Warranty....................................................................................................... 10
Customer assistance.................................................................................... 11
Table of contents

Owner’s Guide
1
ENGLISH
This thermostat can be used to control an electric heating system such as a
baseboard heater, a radiant floor, a convector, or a fan-forced heater.
The thermostat CANNOT be used with:
• a resistive load under 0.83 A
• a resistive load over 10.4 A
• a system driven by a contactor or a relay (inductive load)
• a central heating system
SUPPLIED PARTS
• One (1) thermostat
• Two (2) 6-32 mounting screws
• Two (2) solderless connectors
About your new thermostat

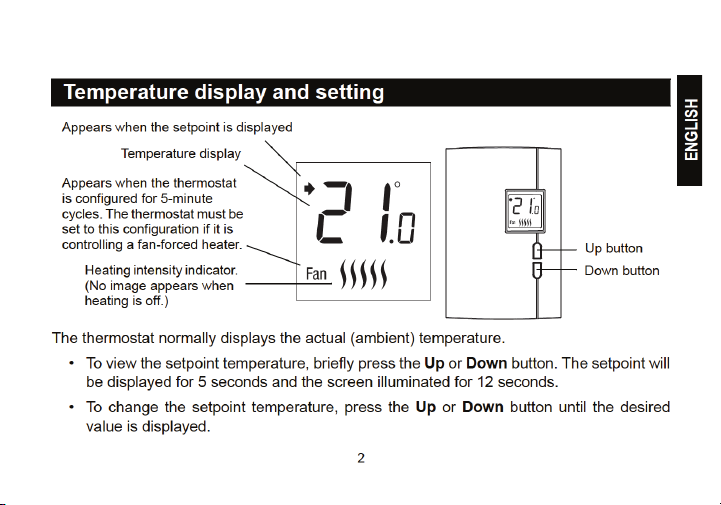

Owner’s Guide
3
ENGLISH
TURN OFF POWER OF THE HEATING SYSTEM AT THE MAIN POWER
PANEL TO AVOID ELECTRIC SHOCK.

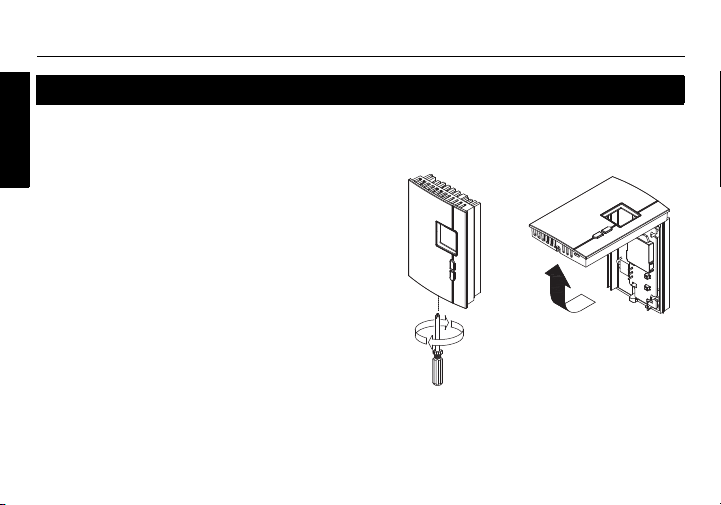

Loosen the screw holding the faceplate to
the base. The screw cannot be completely
removed and remains captive on the base.
Remove the faceplate from the base by
pulling the bottom half.
NOTE: Must be installed by a trained,
experienced technician.
Removing the faceplate

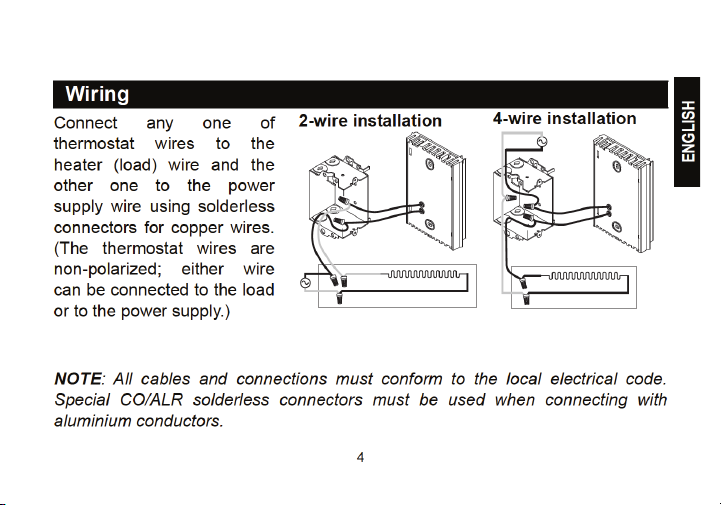

Owner’s Guide
5
ENGLISH
Install the base onto an electrical
box.
Reinstall the faceplate on the base
and secure it in place with the
screw.
NOTE: Keep the air vents of ther-
mostat clean and unobstructed at
all times.
Installing the faceplate

Owner’s Guide
7
ENGLISH
Setup menu
Parameter Options Display and
default setting
Temperature display format •°C
•°F
Heating cycle • Std (conventional heating): 15 seconds
• Fan (fan-forced heating): 5 minutes
Minimum setpoint 5°C - 20°C (41°F - 68°F)
Maximum setpoint 15°C - 30°C (59°F - 86°F)

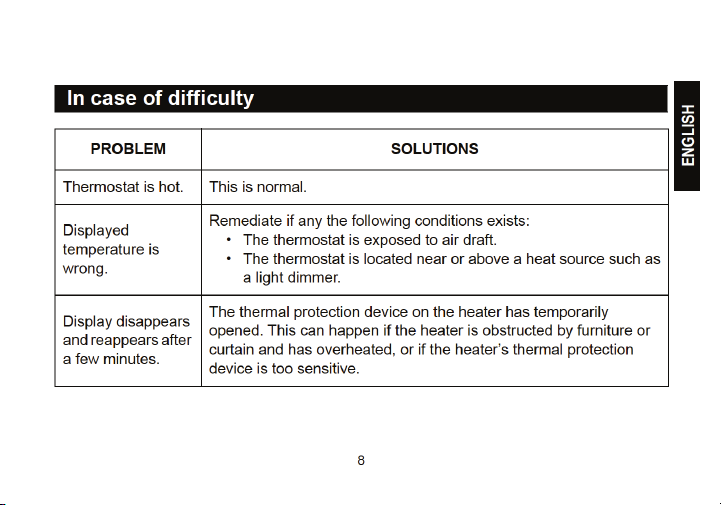

Owner’s Guide
9
ENGLISH
- Supply: 120/240 VAC, 60 Hz
- Minimum load: 0.83 A (resistive only)
200 W @ 240 VAC
100 W @ 120 VAC
- Maximum load: 10.4 A (resistive only)
2500 W @ 240 VAC
1250 W @ 120 VAC
- Display range: 0°C to 50°C (32°F to 122°F)
- Setpoint range: 5°C to 30°C (41°F to 86°F)
- Storage: -20°C to 50°C (-4°F to 120°F)
- Heating cycle length: 17 seconds / 5 minutes, 20 seconds (user-selectable)
- Permanent memory: You do not need to adjust the temperature following a power outage.
- ICES-003 Class B Notice - Avis NMB-3, Classe B
This Class B digital apparatus complies with Canadian ICES-3.
Specifications
Energy Verified
Only

Guide du propriétaire
FRANÇAIS
À propos du thermostat.................................................................................. 1
Affichage et réglage de la température .......................................................... 2
Enlever la façade............................................................................................ 3
Branchement.................................................................................................. 4
Installer la façade ........................................................................................... 5
Procédé de configuration ............................................................................... 6
Menu de configuration.................................................................................... 7
En cas de difficulté ......................................................................................... 8
Fiche technique.............................................................................................. 9
Garantie........................................................................................................ 10
Service à la clientèle .................................................................................... 11
Table des matières

Guide du propriétaire
1
FRANÇAIS
Ce thermostat peut être utilisé pour contrôler un système de chauffage électrique,
comme des plinthes électriques, un plancher chauffant, un convecteur ou un
appareil de chauffage à air pulsé.
Ce thermostat NE PEUT être utilisé avec :
• une charge résistive inférieure à 0,83 A
• une charge résistive supérieure à 10,4 A
• un appareil muni d’un contacteur ou d’un relais (charge inductive)
• un système de chauffage central
PIÈCES FOURNIES
• Un (1) thermostat
• Deux (2) vis de montage 6-32
• Deux (2) connecteurs sans soudure
À propos du thermostat

Guide du propriétaire
3
FRANÇAIS
COUPER L’ALIMENTATION DU SYSTÈME DE CHAUFFAGE AFIN D’ÉVITER
TOUT RISQUE DE CHOC ÉLECTRIQUE.
Desserrer la vis qui retient la façade du
thermostat à la base. La vis ne peut être
complètement enlevée et reste captive sur
la base. Séparer la façade de la base en
tirant sur la partie inférieure du thermostat.
REMARQUE : L’installation doit être faite par
un technicien d’expérience ayant reçu la
formation pertinente.
Enlever la façade

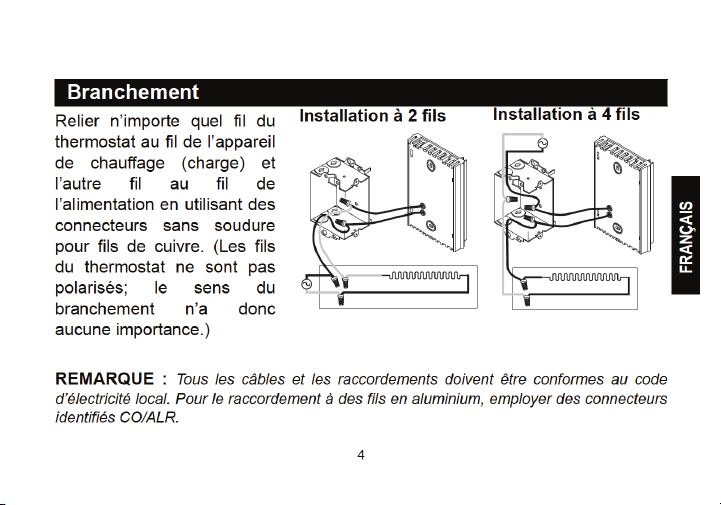

Guide du propriétaire
5
FRANÇAIS
Installer la base sur une boîte
électrique.
Remettre la façade du thermostat
sur la base et resserrer la vis.
REMARQUE : Garder les ouvertures
d’aération du thermostat propres et
dégagées en tout temps.
Installer la façade

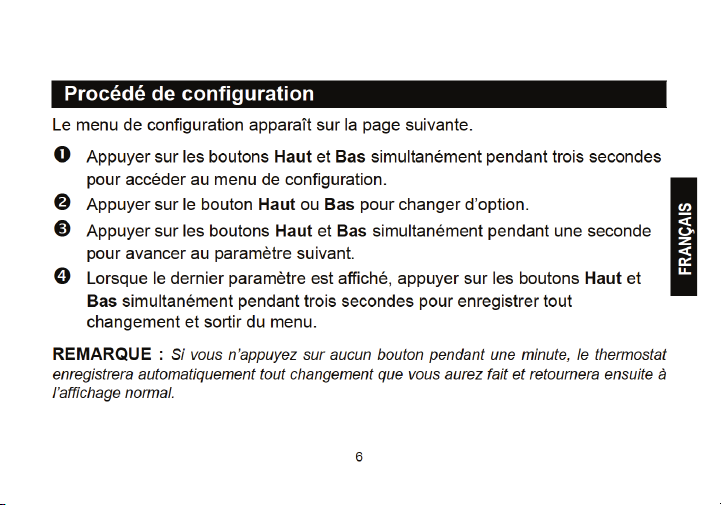

Guide du propriétaire
7
FRANÇAIS
Menu de configuration
Paramètre Options Affichage et
réglage par défaut
Format d’affichage
de la température •°C/°F
Durée du cycle • Std (chauffage conventionnel) : 15 secondes
• Fan (ventiloconvecteur) : 5 minutes
Consigne minimale • 5 °C - 20 °C
(41 °F - 68 °F)
Consigne maximale • 15 °C - 30 °C
(59 °F - 86 °F)
