Floorcare.biz X20DS User manual

Form No. 5609112701/2021REV.A
This book has important information for the use and safe operation of this machine. Failure to read this book prior to oper-
ating or attempting any service or maintenance procedure to your machine could result in injury to you or to other
personnel; damage to the machine or to other property could occur as well. You must have training in the operation of this
machine before using it. If your operator(s) cannot read this manual, have it explained fully before attempting to operate this
machine.
All directions given in this book are as seen from the operator’s position at the rear of the machine.
English (A2 - A3)
Español (B2 - B3)
Français (C2 - C3)
READ THIS BOOK
LEA ESTE MANUAL
LISEZ CE MANUEL
ES
EN
FR
IMPORTANT:READ OWNERS MANUAL CAREFULLY
X20DS
MODEL #:
OWNERS MANUAL
DUAL SPEED FLOOR MACHINE

A - 2 X20DS- 56091127
INSTRUCTIONS FOR USEA - ENGLISH
TABLE OF CONTENTS
Page
Safety Precautions ....................................................................A-2
Machine Operation ....................................................................A-3
Machine Maintenance & Storage ..............................................A-3
Handle Release Assembly Instructions .....................................A-3
Handle Assy
.....................................................................D-2 – D-3
Base Assy........................................................................D-4 – D-5
Wiring Diagram......................................................................... D-5
SAFETY PRECAUTIONS
This machine is intended for commercial use. It is constructed for use in an indoor environment and is not intended for any other use. Use only
recommended accessories.
All operators shall read, understand and exercise the following safety precautions:
1) Do not operate machine:
• Unless trained and authorized.
• Unless you have read and understand operators manual.
• In flammable or explosive areas.
• With damaged cord or plug.
•If not in proper operating condition.
• In outdoor areas.
• In standing water.
• With the use of extension cords.
2) Before operating machine:
• Make sure all safety devices are in place and operate properly.
3) When using machine:
• Do not run machine over cord.
• Do not pull machine by cord or plug.
• Do not pull cord around sharp edges or corners.
• Do not unplug by pulling on the cord.
• Do not stretch cord.
• Do not handle plug with wet hands.
• Keep cord away from heated surfaces.
• Report machine damage or faulty operation immediately.
4) Before leaving or servicing machine:
• Turn off machine.
• Unplug cord from outlet.
5) When servicing machine:
• An experienced technician should only perform service work.
• Unplug cord from outlet.
• Use manufacturer supplied or approved replacement parts.
Grounding Pin
Adapt
e
Metal Scr
e
FIGURE 1
Grounded Outlet Box
Grounded Outlet

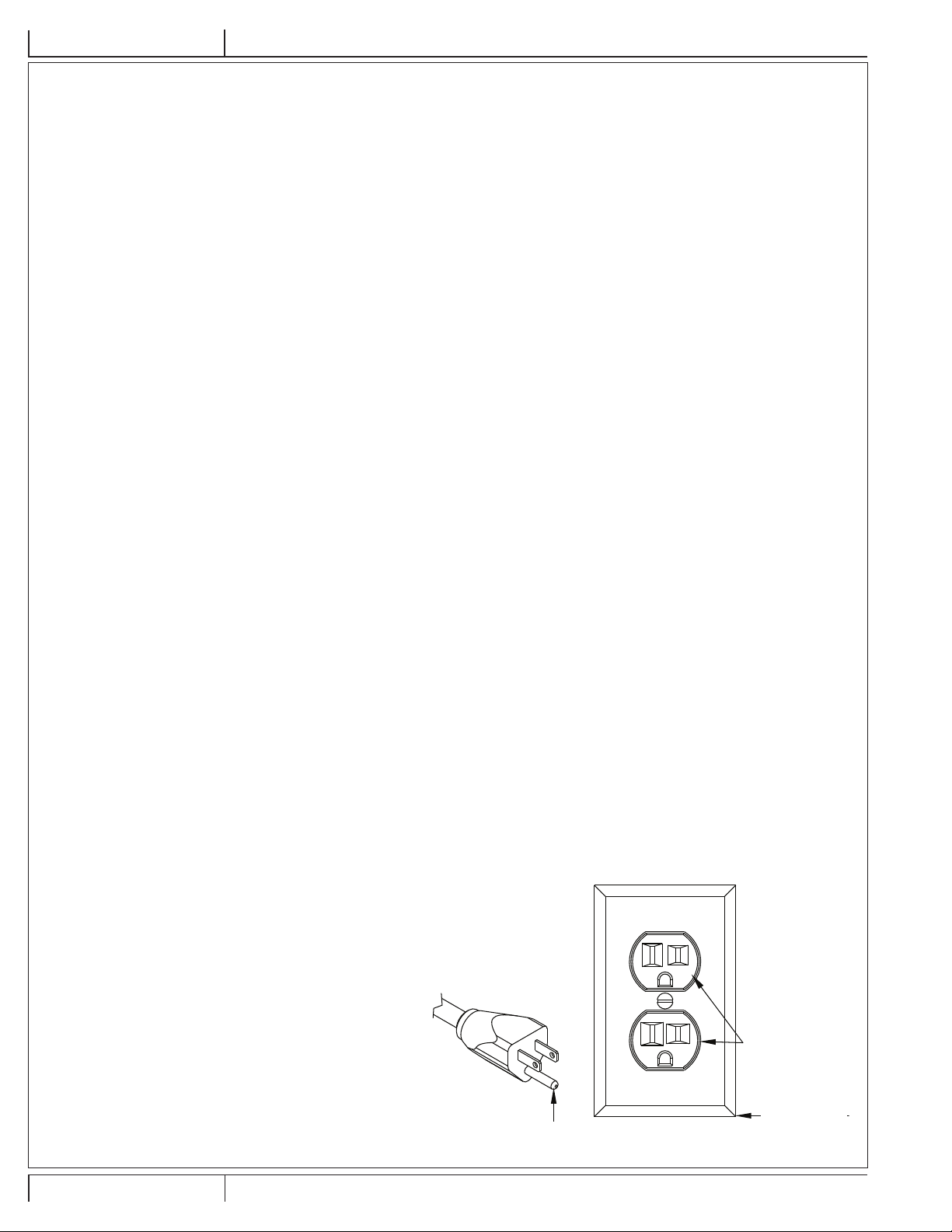

GROUNDING INSTRUCTIONS
This floor machine shall be grounded while in use to protect
the operator from electric shock. The machine is provided with
a three –conductor cord and a three contact grounding type
attachment plug to fit the proper grounding type receptacle. The
green [or green and yellow] conductor in the cord is the grounding
wire. Never connect this wire to anything other than the grounding
pin of the attachment plug.
This machine is for use on a nominal 120-Volt circuit and has a
grounding plug that resembles the plug illustrated in figure below.
Make sure that the machine is connected to an outlet having the
same configuration as the plug. No adapter should be used with
this machine.

A - 3
56091127- X20DS
ENGLISH - AINSTRUCTIONS FOR USE
OPERATION OF FLOOR MACHINE
READ OPERATORS MANUAL THOROUGHLY PRIOR TO OPERATING OR SERVICING THIS MACHINE.
GENERAL USE
1. Remove any obstructions or other obstacles in the area which is to be cleaned.
2. Place the handle in the upright position and tilt machine back until handle rests on the floor
* Be sure the machine is not plugged into an outlet
3. Attach the pad driver or brush to the machine by placing the clutch plate over the gearbox hub and turning the driver / brush 1/4 turn.
4. Place machine back into its upright position.
5. Plug power cord into a grounded outlet. NOTE: Never use an extension cord in conjunction with the standard power cord.
6. The handle height may be adjusted by lifting up the compression handle which is located on the right side of the handle tube about 1 foot above
floor level. Release the compression handle and adjust handle to safe operating height, then push back down on the compression handle to lock the
handle in operating position.
7. Select either low speed (185rpm) or high speed (330rpm) by pushing the motor mounted switch into the low or high position. NOTE: Never change
the speed while operating the machine. Be sure the power is turned off prior to changing the speed.
8. To start the machine, press the red safety button on the top of the upper switch housing, and then squeeze either of the operating triggers. (the safety
button must be depressed prior to squeezing the operating triggers.)
9. When the machine is in operation, both hands should be placed on the switch housing (upper handle).
10. During operation, to make the machine go right, gently raise the handle. To make the machine to left, gently lower the handle.
11. To stop the machine at any time, simply release the operating trigger [s] and the machine will stop automatically.
MAINTENANCE
To keep this machine performing well for many years, please follow the following maintenance procedures:
Always confi rm the machine is unplugged from the power source prior to performing any maintenance or repairs!
1. Unplug machine as soon as you are done using it.
2. Tilt machine back and remove pad driver or brush.
* Never store a low speed machine with the pad driver or brush mounted to the machine
3. Clean the outside of the machine with a mild cleaner.
4. Check power cord for any damage. If damage is detected, replace power cord immediately.
5. Lubricate wheels with a water resistant lubricant once a month.
6. Check machine for loose or missing nuts and bolts, and replace as necessary.
7. If the machine is used in a dusty environment, you may remove the motor cover and blow the motor clean with compressed air. This will ensure
proper ventilation, and allow the motor to run cooler.
STORAGE
1. Unplug machine from power source and wrap cord on handle.
2. Tilt machine back and remove pad driver or brush.
3. Store machine in upright position and in a dry area.

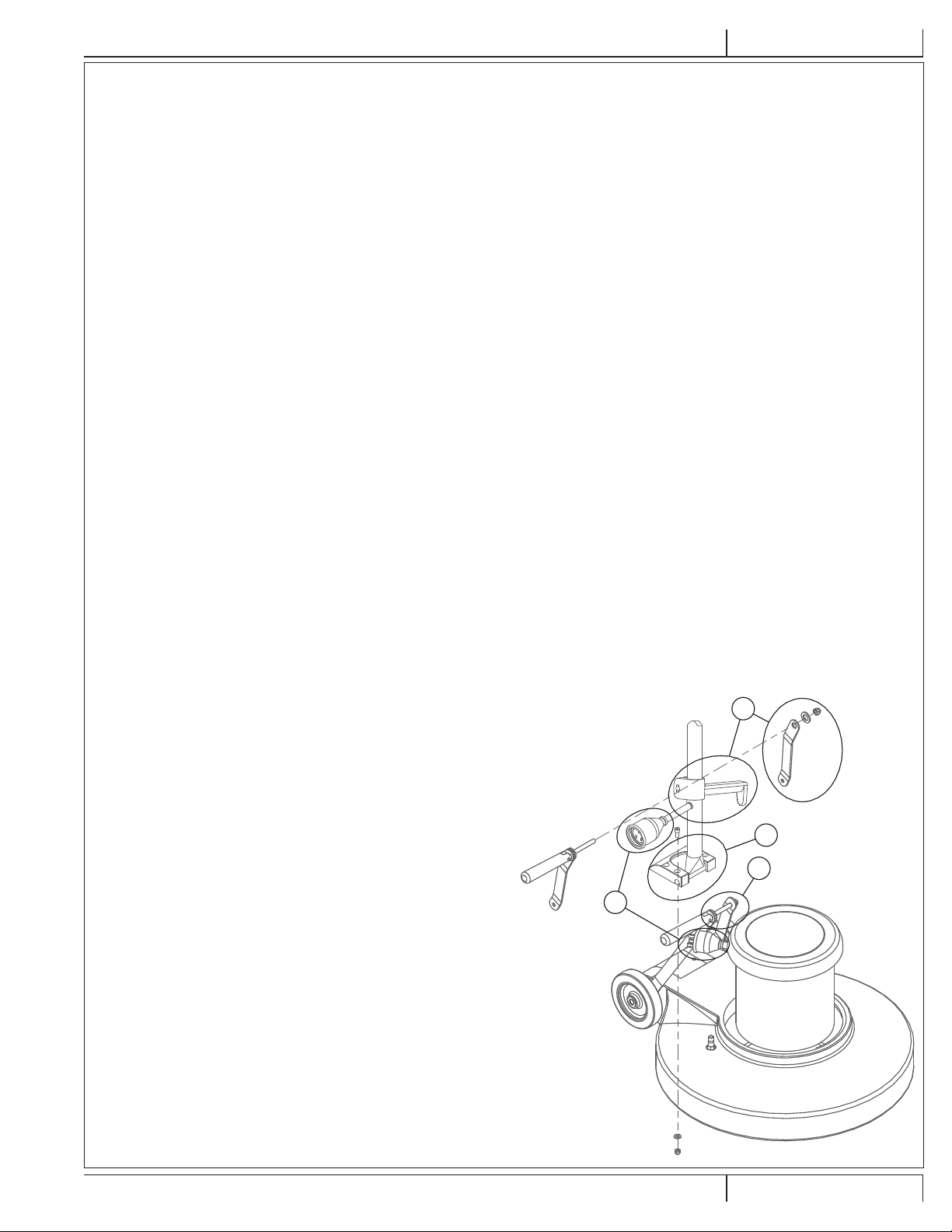

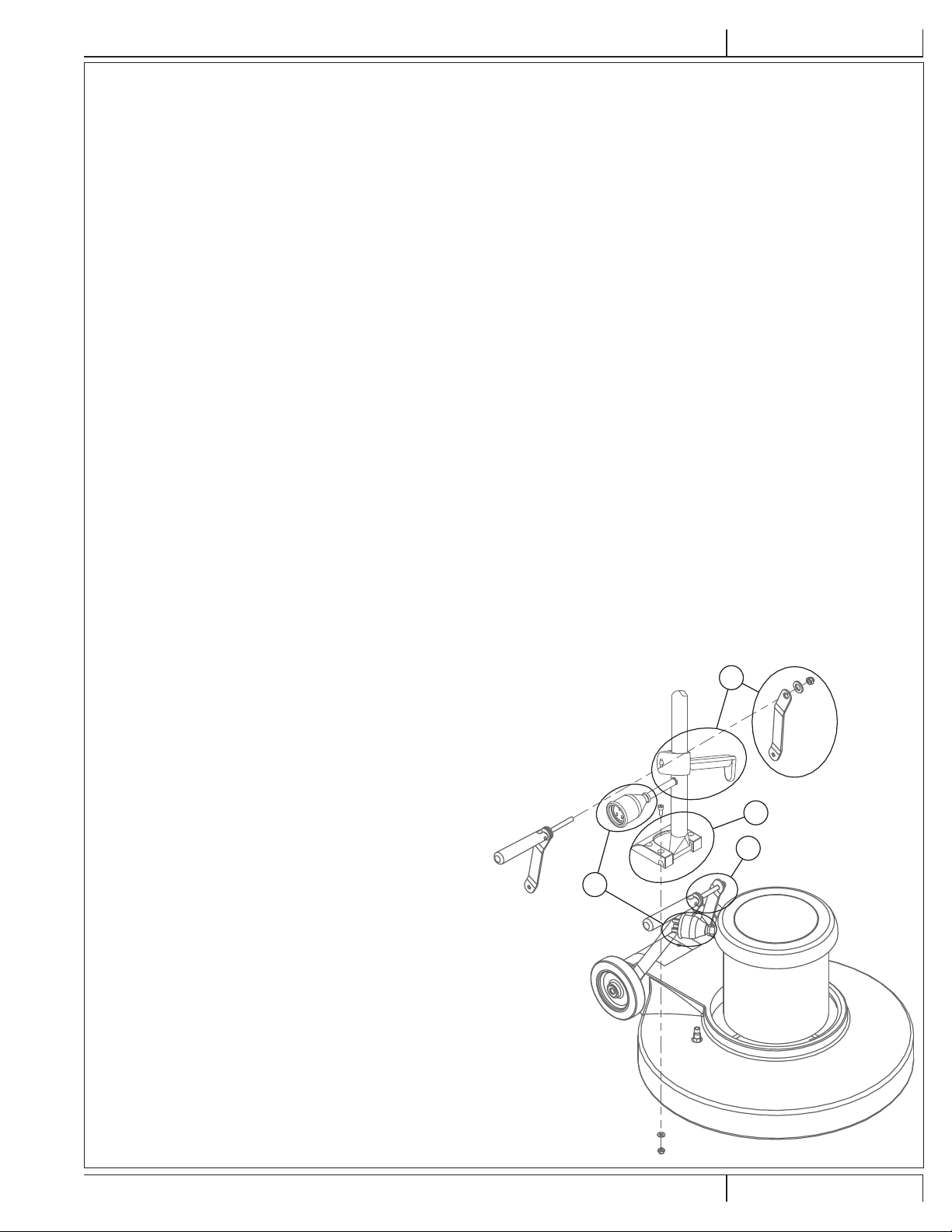

HANDLE RELEASE ASSEMBLY INSTRUCTIONS
1
2
3
4
STEP 1
1) Remove nut and spacer from handle bracket assembly.
2) Push the two handle brackets backward so they lay on the floor.
STEP 2
1) Remove Handle Clamp Blocks with 10mm hex head.
2) Place handle assembly into handle clamp blocks.
3) Re-attach the blocks to the base with 10mm hex head.
STEP 3
1) Make sure actual cord wrap faces to the left of the machine when
you are standing behind it.
2) Assemble hardware in the following order: spacer, left handle
bracket, nylock nut. (Do not over tighten nylock nut. Only tighten it
enough to hold handle in place when compression lever is in down
position).
STEP 4
1) Connect Power Cords together
2) Connect Power Cord Covers together.

B - 2 X20DS - 56091127
INSTRUCCIONES DE USOB - ESPAÑOL
Conexión a Tierra
Adapta
d
Tornillo de
M
FIGURA 1
Receptáculo con
Toma a Tierra
Caja del
Receptáculo con
Toma a Tierra
ÍNDICE
Página
Precauciones de seguridad.......................................................B-2
Funcionamiento de la máquina .................................................B-3
Mantenimiento y almacenamiento de la máquina .....................B-3
Instrucciones de montaje de liberación del mango ...................B-3
Montaje de el mango.......................................................D-2 – D-3
Montaje de base..............................................................D-4 – D-5
Diagrama de cableado ............................................................. D-5
INSTRUCCIONES DE SEGURIDAD
Esta máquina está diseñada para uso comercial. Está construida para uso en interiores y no ha sido diseñada para ningún otro uso. Utilice
únicamente accesorios recomendados.
Todos los operadores deben leer, entender y ejercitar las siguientes instrucciones de seguridad:
1) No utilice la máquina:
• A menos que esté capacitado y autorizado.
• A menos que usted haya leído y comprendido el manual de uso.
• En áreas inflamables o explosivas.
• Con un cable o enchufe dañado.
• Si no está en condiciones apropiadas de funcionamiento.
• En las zonas al aire libre.
• En el agua estancada.
• Con el uso de cables de extensión.
2) Antes de utilizar la máquina:
• Asegúrese de que todos los dispositivos de seguridad están en su lugar y funcionen correctamente.
3) Cuando utilice la máquina:
• No haga funcionar la máquina sobre el cable.
• No tire de la máquina por el cable o enchufe.
• No tire del cordón alrededor de bordes o esquinas afiladas.
• No desenchufe tirando del cable.
• No estire el cable.
• No toque el enchufe con las manos mojadas.
• Mantenga el cable alejado de superficies calientes.
• Informe inmediatamente de los daños en la máquina o de su mal funcionamiento.
4) Antes de abandonar o reparar la máquina:
• Apague la máquina.
• Desenchufe el cable del tomacorriente.
5) Cuando repare la máquina:
• Únicamente un técnico experimentado deberá efectuar trabajos de servicio.
• Desenchufe el cable del toma de corriente.
• Utilice las partes de repuesto suministradas o aprobadas por el fabricante.
INSTRUCCIONES DE CONEXIÓN A TIERRA
Esta máquina para piso debería estar conectada a tierra durante
su uso para proteger al operador de una eventual descarga
eléctrica. La máquina está provista de un cable de tres polos y una
tercera clavija incorporada de tipo contacto a tierra en el enchufe
para adaptarse al receptáculo de conexión a tierra adecuado. El
conductor verde (o verde y amarillo) del cable es el conductor a
tierra. Nunca conecte este cable a otro lugar que no sea el terminal
de tierra del enchufe.
Esta máquina debe usarse en un circuito nominal de 120 - voltios y
tiene un enchufe de conexión a tierra de aspecto similar al enchufe
ilustrado en la siguiente figura. Asegúrese de que la máquina esté
conectada a un tomacorriente con la misma configuración que el
enchufe. No debe utilizarse ningún adaptador con esta máquina.

B - 3
56091127- X20DS
ESPAÑOL - BINSTRUCCIONES DE USO
FUNCIONAMIENTO DE LA MÁQUINA PARA PISO
LEA COMPLETAMENTE EL MANUAL DE USO ANTES DE UTILIZAR O REPARAR LA MÁQUINA.
USO GENERAL
1. Elimine cualquier obstrucción u otros obstáculos en la zona que será limpiada.
2. Coloque el mango hacia arriba e incline la máquina hacia atrás hasta que el mango se apoye en el suelo
*Asegúrese de que el equipo no esté enchufado a una toma de corriente
3. Fije el portabayetas o cepillo a la máquina mediante la colocación del disco de embrague en los cubos de la caja de cambios y girando el
controlador / cepillo 1/4 de vuelta.
4. Coloque la máquina nuevamente en posición vertical.
5. Conecte el cable de alimentación a un tomacorriente con conexión a tierra. NOTA: Nunca utilice un cable de extensión junto con el cable de
alimentación estándar.
6. La altura del mango puede ser ajustada levantando el mango de compresión que se encuentra en el lado derecho del tubo de mango cerca de 1 pie
sobre el nivel del suelo. Suelte el mango de compresión y ajuste el mango a la altura de funcionamiento seguro, a continuación, empuje hacia abajo
en el mango de compresión para bloquear el mango en la posición de funcionamiento.
7. Seleccione baja velocidad (185rpm) o alta velocidad (330rpm) pulsando el interruptor incorporado al motor en la posición baja o alta. NOTA: No
cambie nunca la velocidad mientras utiliza la máquina. Asegúrese de que la alimentación esté desconectada antes de cambiar la velocidad.
8. Para arrancar la máquina, pulse el botón rojo de seguridad en la parte superior de la caja superior del interruptor, y luego apriete cualquiera de los
disparadores de funcionamiento. (el botón de seguridad debe ser presionado antes de apretar el disparador de funcionamiento).
9. Cuando la máquina está en funcionamiento, ambas manos deben colocarse en la caja del interruptor (barra superior).
10. Durante la utilización, para que la máquina vaya hacia la derecha, levante suavemente el mango. Para hacer que la máquina vaya hacia la
izquierda, baje suavemente el mango.
11. Para detener la máquina en cualquier momento, simplemente suelte el disparador[es] de operación y la máquina se detendrá automáticamente.
MANTENIMIENTO
Para mantener esta máquina funcionando correctamente durante muchos años, por favor siga los siguientes procedimientos de mantenimiento:
¡Confi rme siempre que la máquina esté desconectada de la fuente de energía antes de realizar cualquier operación de mantenimiento o
reparaciones!
1. Desenchufe la máquina tan pronto como haya terminado de usarla.
2. Incline la máquina hacia atrás y quite el portabayetas o el cepillo.
*Nunca almacene una máquina de baja velocidad con el portabayetas o cepillo montado en la máquina
3. Limpie el exterior de la máquina con un limpiador suave.
4. Revise el cable de alimentación por cualquier daño . Si se detecta algún daño, sustituya el cable de inmediato.
5. Lubrique las ruedas con un lubricante resistente al agua una vez al mes.
6. Compruebe si la máquina tiene tuercas y pernos flojos o faltantes, y reemplace según sea necesario.
7. Si la máquina se utiliza en un ambiente polvoriento, usted puede quitar la tapa del motor y soplar el motor para limpiarlo, con aire comprimido. Esto
asegurará una ventilación adecuada, y permitirá que el motor funcione con menos calor.
ALMACENAMIENTO
1. Desenchufe la máquina de la fuente de alimentación y enrolle el cable en el mango.
2. Incline la máquina hacia atrás y quite el portabayetas o el cepillo.
3. Guarde la máquina en posición vertical y en un lugar seco.
INSTRUCCIONES DE MONTAJE DE LIBERACIÓN DEL MANGO
PASO 1
1) Quite la tuerca y el espaciador de montaje del soporte del mango.
2) Presione los dos soportes del mango hacia atrás de modo que queden
en el suelo.
PASO 2
1) Quite los bloques de sujeción con cabeza hexagonal de 10 mm del
mango.
2) Coloque el conjunto del mango en los bloques de sujeción del mango.
3) Vuelva a colocar los bloques de la base con cabeza hexagonal de 10 mm.
PASO 3
1) Asegúrese de enrollar el cable mirando hacia la izquierda de la máquina
cuando usted esté de pie detrás de ella.
2) Montar el hardware en el siguiente orden: separador, soporte del mango
izquierdo, tuerca nylock. (No apriete demasiado la tuerca nylock. Sólo
ajustar lo suficiente como para sujetar la palanca en su lugar cuando la
palanca de compresión esté hacia abajo).
PASO 4
1) Conectar juntos los cables de alimentación
2) Conectar juntos los cobertores para cables de alimentación.
1
2
3
4

C - 2 X20DS - 56091127
MODE D‘ EMPLOIC - FRANÇAIS
Borne de Terre
Adaptat
e
Vis Metalli
q
Socle de Prise
de Terre
Prise de Terre
TABLE DES MATIÈRES
Page
Consignes de sécurité.............................................................. C-2
Fonctionnement de la machine ................................................ C-3
Maintenance et rangement de la machine ............................... C-3
Instructions pour le déblocage de la poignée........................... C-3
Poignée ...........................................................................D-2 – D-3
Base ................................................................................D-4 – D-5
Schéma de câblage.................................................................. D-5
CONSIGNES DE SÉCURITÉ
Cette machine est conçue pour un usage commercial uniquement. Elle est prévue pour une utilisation en intérieur et ne convient à aucun autre
usage. N’utilisez que les accessoires recommandés
Avant d’utiliser l’appareil, il est indispensable de bien lire, d’avoir compris et d’appliquer les consignes de sécurité énoncées ci-après :
1) N’utilisez pas la machine dans les cas suivants :
• Sans avoir été formé et y être autorisé
• Sans avoir lu au préalable et compris le manuel de l’opérateur.
•Dans des zones ininflammables ou présentant un risque d’explosion
• Si le cordon ou la prise est endommagé
• Si la machine n’est pas en état de fonctionnement.
• En extérieur.
• Dans un endroit où il y a de l’eau stagnante.
• Avec des rallonges électriques.
2) Avant d’utiliser la machine
• Vérifiez que tous les dispositifs de sécurité sont en place et fonctionnent correctement.
3) Lors de l’utilisation de la machine :
• Ne pas passer avec la machine sur le cordon.
• Ne pas tirer la machine par le cordon ou la prise.
• Ne pas tirer sur le cordon pour passer un angle ou une arête vive.
• Ne pas le débrancher l’appareil en tirant sur le cordon.
• Ne pas tirer excessivement sur le cordon.
• Ne pas toucher la prise avec les mains mouillées.
• Éloigner le cordon des surfaces chaudes.
• Signaler immédiatement tout dommage ou dysfonctionnement de l’appareil.
4) Avant de ranger la machine ou de procéder à une intervention sur celle-ci :
• Eteignez-la.
• Débrancher le cordon de la prise électrique.
5) En cas d’intervention sur la machine :
• Ne confier l’entretien de l’appareil qu’à un technicien qualifié.
• Débrancher le cordon de la prise électrique.
• N’utiliser que des pièces de rechange fournies ou agréées par le fabricant.
INSTRUCTIONS DE MISE À LA TERRE
Cette polisseuse doit être reliée à la terre lorsqu’elle est utilisée afin
de protéger l’utilisateur contre tout risque de décharge électrique.
Elle est équipée d’un cordon à trois fils et d’une prise avec fiche de
terre qui se branche sur une prise de même type, reliée à la terre.
Le fil de terre du cordon est le fil vert (ou vert/jaune). Ne jamais
brancher ce fil sur une fiche autre que la borne de terre de la prise.
Cette machine doit être utilisée sur un circuit 120 volts, nominal
; elle est équipée d’une prise de terre semblable à celle illustrée
sur la Figure ci-dessous. Vérifier que l’appareil est bien branché à
une prise de courant ayant la même configuration. Ne pas utiliser
d’adaptateur avec cet appareil.

C - 3
56091127- X20DS
FRANÇAIS - CMODE D‘ EMPLOI
1
2
3
4
FONCTIONNEMENT DE LA MACHINE
LIRE ATTENTIVEMENT LE MANUEL DE L’OPÉRATEUR AVANT TOUTE UTILISATION OU AVANT DE PROCÉDER A QUELQUE INTERVENTION QUE
CE SOIT SUR LA MACHINE
UTILISATION GÉNÉRALE
1. Dégager tous les obstacles ou objets situés dans la zone à nettoyer.
2. Mettre la poignée en position verticale et incliner l’appareil vers l’arrière jusqu’à ce que la poignée repose sur le sol.
* S’assurer que l’appareil n’est pas branché à une prise électrique.
3. Pour fixer le système d’entraînement des tampons ou la brosse sur la machine, placer le disque d’embrayage sur le moyeu de la boîte de vitesse et
faire pivoter le mécanisme / la brosse d’un quart de tour.
4. Remettre l’appareil en position verticale.
5. Brancher le cordon d’alimentation à une prise reliée à la terre. REMARQUE : Ne jamais utiliser de rallonge en plus du cordon d’alimentation
standard.
6. La poignée est réglable en hauteur ; pour cela relever la poignée de compression située à droite du tube de la poignée d’environ 30 cm par rapport
au niveau du sol. Relâcher la poignée de compression et régler la poignée à la hauteur voulue, puis ramener la poignée de compression afin de
verrouiller la poignée en position d’utilisation.
7. Sélectionner la vitesse désirée : basse (185 tr/mn) ou élevée (330 tr/mn) en mettant l’interrupteur du moteur sur la position désirée. REMARQUE :
Ne jamais changer de vitesse pendant que la machine tourne. Assurez-vous que l’alimentation est coupée avant de changer de vitesse.
8. Pour démarrer la machine, appuyer sur le bouton rouge, situé en haut du boîtier d’interrupteur, puis appuyer sur l’une des manettes de marche.
(Appuyer sur le bouton de sécurité avant d’actionner les manettes de marche).
9. Lorsque la machine fonctionne, l’opérateur doit avoir les deux mains sur le boîtier d’interrupteurs (poignée supérieure).
10. Lors de l’utilisation de la machine, pour la faire aller vers la droite, lever légèrement la poignée. Pour la faire aller vers la gauche, baisser légèrement
la poignée.
11. Pour arrêter la machine, il suffit de relâcher la ou les manette(s) de marche, et la machine s’arrête automatiquement.
ENTRETIEN
Pour que cette machine fonctionne correctement pendant des années, il est indispensable de respecter les procédures d’entretien suivantes :
Vérifi er toujours que la machine est débranchée de la source d’alimentation avant de procéder à une intervention ou à des réparations!
1. Débranchez la machine dès que vous avez fini de vous en servir.
2. Inclinez la machine vers l’arrière et enlevez le système d’entraînement des disques ou la brosse.
* Ne jamais ranger l’appareil sans avoir au préalable démonter le système d’entraînement des disques ou la brosse.
3. Nettoyez l’extérieur de la machine à l’aide d’un détergent doux.
4. Vérifiez que le cordon n’est pas endommagé. S’il est abimé, le remplacer immédiatement.
5. Graissez les roues, une fois par mois, à l’aide d’un lubrifiant résistant à l’eau.
6. Examinez la machine afin de vérifier qu’il ne manque aucun écrou ou boulon ou que ceux-ci ne sont pas desserrés. Les remplacer si nécessaire.
7. Si la machine est utilisée dans un environnement poussiéreux, vous avez la possibilité d’enlever le capot du moteur et de nettoyer le moteur à l’air
comprimé. Ceci permettra d’assurer une bonne ventilation du moteur et évitera qu’il ne chauffe.
RANGEMENT
1. Débranchez la machine de la prise d’alimentation et enroulez le cordon autour de la poignée
2. Inclinez la machine vers l’arrière et enlevez le système d’entraînement des disques ou la brosse.
3. Rangez la machine en position verticale dans un endroit sec.
INSTRUCTIONS DE DÉBLOCAGE DE LA POIGNÉE
ÉTAPE 1
1) Enlevez l’écrou et la rondelle de la patte de fixation de la poignée.
2) Poussez les deux pattes de fixation de la poignée vers l’arrière de façon à ce
qu’elles reposent sur le sol.
ÉTAPE 2
1) Enlevez les blocs de serrage de la poignée en retirant les vis à tête hexagonale de
10 mm.
2) Placez la poignée dans les blocs de serrage de la poignée.
3) Refixez les blocs au châssis de la machine en remettant les vis de 10 mm.
ÉTAPE 3
1) Vérifiez que le rembobineur de cordon se trouve bien sur la gauche de la machine
lorsque vous êtes derrière celle-ci.
2) Remontez les éléments de fixation en procédant dans l’ordre suivant : Rondelle,
patte de fixation gauche, écrou nyloc. (Ne pas serrer à fond l’écrou nyloc ; le
serrer juste suffisamment pour maintenir la poignée en place lorsque le levier de
compression est en position abaissée).
ÉTAPE 4
1) Brancher les deux parties du cordon d’alimentation
2) Brancher les deux couvercles de protection du cordon ensemble.

D - 2 X20DS - 56091127
PARTS LIST
1
2
3
4
5
6
7
8
9
10
11
12
16
17
18
19
20 21 22
23
24
25
24
26
27
28
29
30
31
32
33
34
15
14 13
HANDLE ASSEMBLY
35

23 # AS22009 1
D - 356091127- X20DS
PARTS LIST
HANDLE ASSEMBLY
Item Ref. No. Qty Description
1 VF30016 1 Handle Release
2 VF30017 1 Screw
3 VF30018 2 Washer, Plain
4 VF300152 1 Bolt, Handle Release
5 VF45125 1 Cord, Handle
AS41901 1
6 VF50120A 1
7 VF13504 1
8 VF13517 1
9 VF300141 1
10 VF13493 1
11 AS312206B 1
12 VF13570 1
13 VF40169 1
14 VF14222 4
15 VF13604 4
16 AS312209 1
17 VF48310 2
18 AS22006S 1
19 AS22004S 1
20 VV13667 2
21 VF48309 1
22 VF45119 1
24 GT13009 5
25 GT13008 2
26 GV40218 1
27 GV40209 1
28 AS312209 1
29 VF99010C 1
30 VF44203 1
31 VF14212 2
32 AS22005S 1
33 AS312203 1
34 GV40264 1
revised 01/14/2021
35VF48306 3
Plug Protector, Small Male (for VF45125)
Grommet
Nut, Lock, M10
Washer Plain
Cord Wrap Block
Screw, M6 X 10
Tube
Pin
Connection Plate
Screw M5x12,
Tooth Washer, M5
Front Cover
Handle Grip
Lever, Solution
Lever, Left, Switch
Screw, M4 X 12
Clamp Block
Cord, Power Supply
Strain Relief, Cord
Screw, M5 X 30
Screw, M5 X 20
Safety Button
Safety Button
Rear Cover
Breaker, Circuit, 17a
Switch Assy
Screw, M3 X 25
Lever, Right, Switch
Cover
Label, Front Cover
Pin

D - 4 X20DS - 56091127

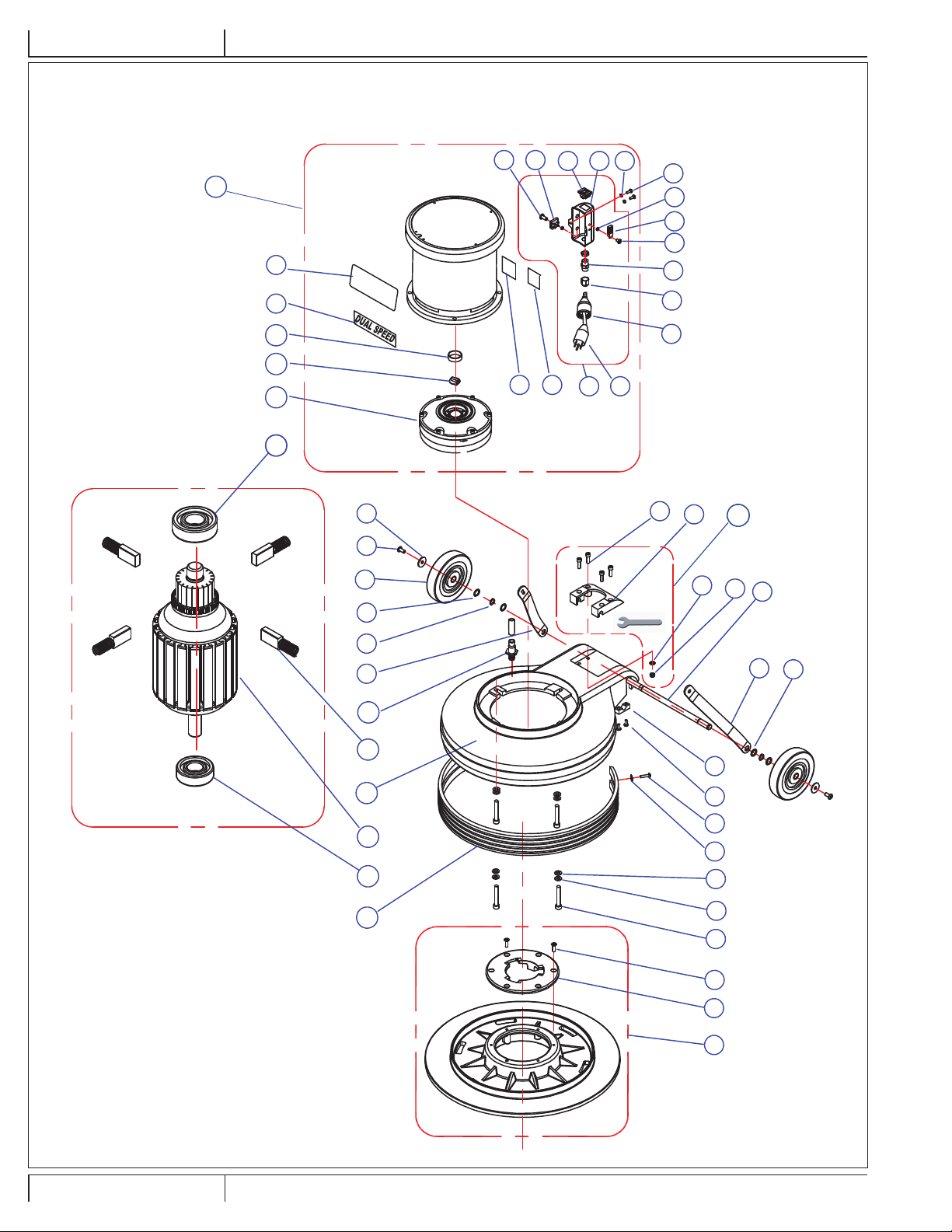

PARTS LIST

































   










BASE ASSEMBLY

4
3
K

36 # ZD48000DY 1
17# VF041 1
D - 556091127- X20DS
PARTS LIST
BASE ASSEMBLY
Item Ref. No.
Qty
1 ------------ 4
2------------- 1
3 ------------ 4
4 ------------ 4
5 VF30026 1
6 VF30020 1
7 VV20274 4
8 GV40235 2
9 VV13621 4
10 VA13474 5
11 VF13474A 4
12 VF13524 4
13 VF13519 4
14 GT13018 4
15 MF-VF002-4A 6
16#
56506006 1
18 AS312204 1
19 ZD48315 1
20 ------------ 1
21 VF40100TP 1
22 VF75290 4
23 VF40152 1
24 VF30019 1
25 VF13520 2
26 VF50119 2
Item Ref. No. Qty
27 VF48202 2
28 VF44012 2
29 VF13666 2
30 ZD40225 1
32 VF99021 1
33 MT01102 1
34 VF40990 1
35 VF41175 1
37 VA13473 1
38 VF44204 1
39 VA91347 1
40 ZD48309DY 1
41 VF13604 4
42 VF14214 4
43 GT13014 2
44
ZD48316 1
45 VV13650 4
46 VV67405 1
47 VV67405-1A 1
48 AS41902 1
49 VF999794 1
50
ZD48330 1
51 VF40994 1

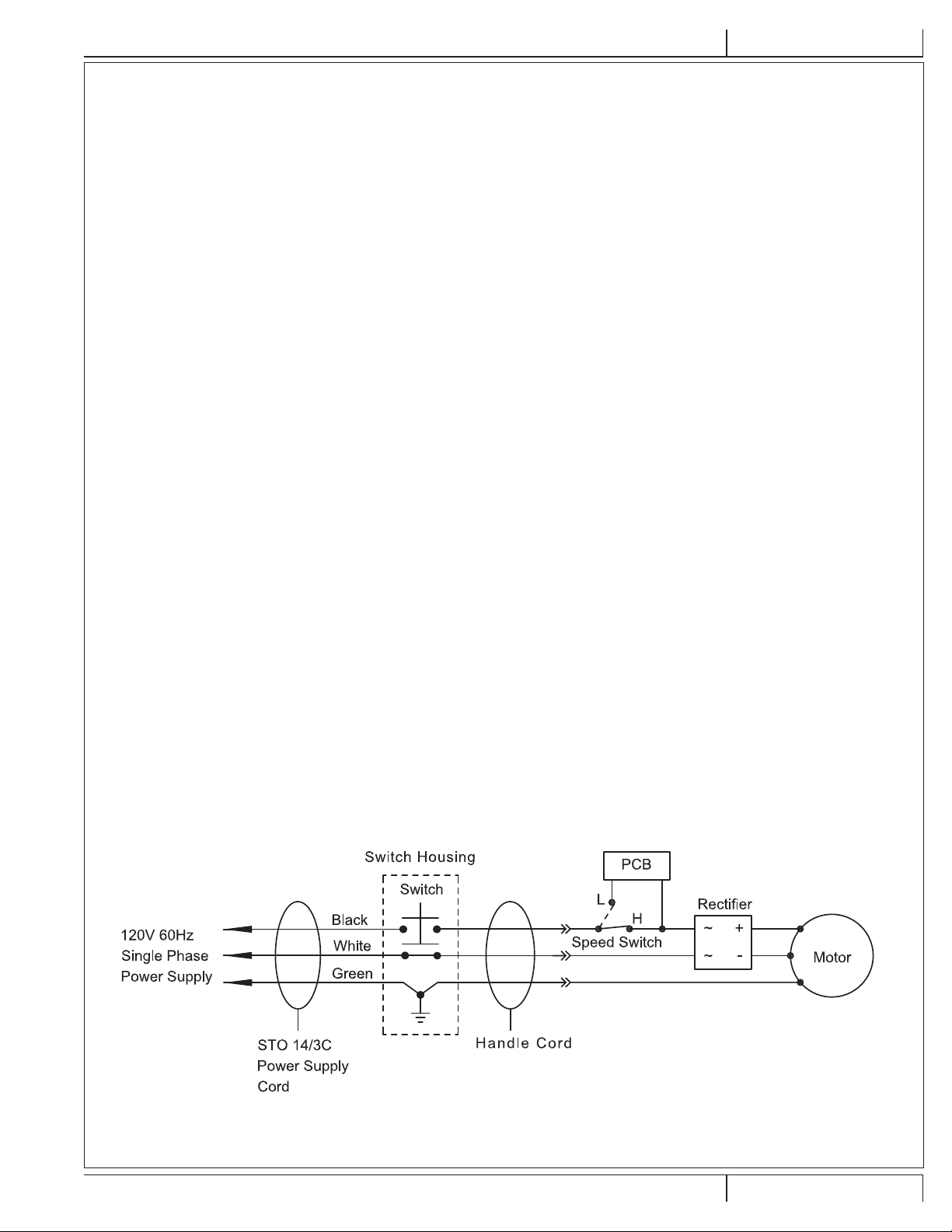

WIRING DIAGRAM
revised 01/14/2021
K1 VF40110 1
VF75293
31 1
Description
Screw, M6 X 30
Plate,Handle Guide
Washer, Plain, M6
Nut, Lock, M6
Axle
Bracket, Left Handle
Washer, Plain, M13
Clamp Block, Axle
Screw, Self-Tapping, St, M5 X 20
Screw, M5 X 16
Washer, Plain, M5
Washer, Plain, M8
Washer, Lock, M8
Screw, M8 X 55
Screw, Self-Tapping, 1/4”-1”
Clutch Plate
Pad Holder, 19”
Bumper, 20”
Bearing
Shaft & Rotor Assembly
Frame,20”
Kit, Carbon Brush
Hose Barb
Bracket, Handle, Right
Washer Lock
Washer, Plain, M12
Description
Wheel, 5”
Screw, M6 X 12.7
Washer, M6
Bearing, #6203Zld
Gear Box
Coupler
Sleeve
Label, Dual Speed
Label, Motor
Motor, Dual Speed
Screw, M4 x 16
Rectifier
Switch
Shell
Washer, Lock, External Tooth
Screw, M5 X 8
Nut, Nylon Insert, M4
Triac Assembly
Screw, M4 x 12
Strain Relief, Cord
Nut
Plug Protector, Large Female
Cord, Motor
Kit, Speed Adjustment
Read Manual label
Bracket Kit, Handle

Floorcare.biz Brand
floorcare.biz vs USA-CLEAN Inc.
2803 N 22nd Street
Decatur,IL 62526
Phone:[phone]
Fax:[phone]
https://www.floorcare.biz
