foc.us SIGMAFOCUS User manual

barbecue SIGMAFOCUS
© copyright dominique imbert 2001, modèle déposé

(F) Barbecue Sigmafocus
avertissement et désignation
instructions de montage
notice d’emploi
instructions d’utilisation
(GB) Barbecue Sigmafocus
description
assembly instructions
safety and usage information
operating instructions
(I) Barbecue Sigmafocus
avvertenze e descrizione
Istruzioni di montaggio
Istruzioni per l’uso
Istruzioni per la cottura
(D) Gartengrill Sigmafocus
Sicherheitshinweise und Verwendungszweck
Montageanleitung
Gebrauchsanweisung
Hinweise zur Nutzung des Geräts
(E) Barbacoa Sigmafocus
advertencia y descripción
instrucciones de montaje
utilización: precauciones
instrucciones de uso
(NL) Barbecue Sigmafocus
waarschuwing en omschrijving
montage-instructies
gebruiksaanwijzing
gebruiksaanwijzingen
p. 2 - 5
p. 6 - 9
p. 10 - 13
p. 14 - 17
p. 18 - 21
p. 22 - 25
- 1 -

A - Avertissement et désignation
B - Instructions de montage
C - Notice d’emploi
D - Instructions d’utilisation
A - Avertissement et désignation
Avertissement
Le non-respect des avis de danger, des avertissements et des instructions ci-dessous
peut avoir pour conséquences explosions, incendies et blessures graves, voire
mortelles. Toutes les réglementations locales et nationales, ainsi que les normes
européennes doivent être respectées lors de l’utilisation du barbecue Sigmafocus.
Cet appareil ne doit pas subir de modifications.
Désignation
modèle “Sigmafocus ”
création-distribution Atelier Dominique Imbert S.A.S. F-34380 Viols le Fort
barbecue mural composé :
- d’un disque en acier à fixer sur maçonnerie,
- d’une vasque ouvrante pour le fonctionnement et rabattable en position de
rangement,
- d’un gril et d’outils de préhension.
Ce barbecue est conforme à la norme EN 1860-1
- 2 -

B - Instructions de montage
Tous les règlements locaux et nationaux concernant l’installation des barbecues,
notamment ceux qui font référence à des normes nationales et européennes,
doivent être respectés lors de l’installation du modèle Sigmafocus.
Le mur ou la maçonnerie sur lequel se fixera le barbecue doit être vertical, robuste
et ne pas contenir de matériaux combustibles.
Le disque ø 750 mm, sera fixé à l’aide de 2 chevilles de fixation adaptées à la
nature des matériaux constituant le mur. On veillera à ce que les chevilles soient
situées horizontalement l’une par rapport à l’autre.
La hauteur de fixation proposée sur le schéma 2 est une hauteur moyenne
d’usage.
Il y a lieu de veiller à ce que le sol, dans une surface au minimum de 2 m2à
l’aplomb du barbecue soit exempt de matériaux ou d’objets combustibles ou
dégradables sous l’effet de la chaleur.
Le peigne rabattable sera relevé et bloqué afin de servir d’appui à la poignée du
gril, à différentes hauteurs.
- 3 -

C - Notice d’emploi
Tous les règlements locaux et nationaux concernant l’utilisation des barbecues,
notamment ceux qui font référence à des normes nationales et européennes,
doivent être respectés lors de l’utilisation du modèle Sigmafocus.
- Le Sigmafocus est conçu pour être exclusivement utilisé en plein air et
exclusivement pour cuisiner.
- Le combustible recommandé dans le Sigmafocus est le charbon de bois épuré
(à forte teneur en carbone) et conforme à la norme EN 1860-2.
- Ne pas utiliser le barbecue par grand vent, ne pas déverser brutalement, si l’on
se trouve à proximité, un grand volume d’eau pour éteindre le charbon de bois
incandescent sauf au risque de brûlures dues aux vapeurs d’eau et de créer des
chocs thermiques préjudiciables à l’appareil.
- La vasque étant basculée et bloquée en situation horizontale, relever le peigne
jusqu’à ce que celui-ci arrive en butée.
- Le peigne ainsi que les étages du bras articulé permettent 3 positions en hauteur
du gril.
- Les divers niveaux de pose du gril permettent des types de cuisson différents,
l’étage le plus élevé ayant essentiellement pour fonction de conserver les aliments
au chaud.
- Le volume situé sous la 1/2 lune de la vasque autorise à ne pas vider les cendres
à chaque utilisation. Il est sage de conserver un petit volume de cendres au
fond de la vasque afin que soit évité le contact direct du charbon de bois avec le
matériau constitutif.
- Le charbon qui absorbe facilement l’humidité et qui dès lors brûle mal, doit être
stocké dans un endroit sec.
- Afin d’éviter que la vasque ne devienne un récipient à eau de pluie, il y a lieu de
remettre celle-ci en position fermée après que le charbon de bois soit totalement
éteint et l’appareil froid.
- Ne pas toucher la vasque sans être protégé par des gants de cuisine isolants,
ni chercher à la mettre en position de rangement lorsque les braises ne sont pas
complètement éteintes et à fortiori lorsque le feu est en cours.
Il est possible d’utiliser un soufflet manuel pour le démarrage du feu.
- 4 -

D - Instructions d’utilisation
- Lors du premier allumage, il est indispensable de maintenir incandescent le
combustible pendant une 1/2 heure minimum, avec le gril en place, sans aliments,
ainsi que l’extrémité des outils de préhension afin d’éliminer l’ensemble des
graisses résiduelles et poussières d’emballage.
- Le chargement de charbon de bois pour chaque utilisation ne doit pas dépasser
1,5 kg. Il est possible de recharger en combustible le barbecue pendant son
utilisation pour autant que la charge totale ne dépasse pas ce poids.
- Les produits d’allumage doivent être conformes à la norme EN1860-3.
- Les allume-feu solides ou liquides peuvent être utilisés en respectant les
quantités indiquées sur les notices d’utilisation de chacun de ces produits. Ne pas
stocker ceux-ci à proximité du barbecue.
- Il est impératif de laisser le feu se consumer correctement pendant au minimum
30 minutes et attendre qu’une couche de cendre recouvre le combustible, avant
de commencer la cuisson.
- Lors de l’utilisation, il est conseillé de porter des gants de cuisine résistant à la
chaleur, d’éviter de porter des vêtements à larges manches flottantes et à fortiori,
de se pencher au dessus du charbon incandescent.
- Il n’est pas utile de cuire les aliments, quels qu’ils soient, à des températures
extrêmement élevées. Les meilleurs résultats s’obtiennent avec des températures
moyennes ce qui évite par ailleurs leur carbonisation et la surchauffe du
barbecue.
Avertissements conformes à la norme EN 1860-1
“Attention ! Ce barbecue va devenir très chaud. Ne pas le déplacer pendant
son utilisation” ;
“Attention ! Ne pas utiliser dans des locaux fermés” ;
“Attention ! Ne pas utiliser d’alcool, d’essence ou tout autre liquide analogue
pour allumer ou réactiver le barbecue” ;
“Attention ! Ne pas laisser le barbecue à la portée des enfants et des
animaux domestiques”.
- 5 -

A – Description
B – Assembly instructions
C – Safety and usage information
D – Operating instructions
A – Description
Warning!
Failure to comply with the safety information, danger warnings and operating instructions
in this manual could result in explosion, re, serious injury or death. It is essential to
comply with all local and national regulations, as well as EC standards, when using
the Sigmafocus barbecue. The appliance must not be modied.
Description
Sigmafocus barbecue
Created and distributed by Atelier Dominique Imbert S.A.S., 34380 Viols le Fort,
France.
This wall barbecue consists of:
• a round steel plate that attaches to the wall
• a hinged rebowl that swings into an open position for use and folds shut when
not in use
• a grill and barbecue utensils.
This barbecue complies with EC standard EN 1860-1.
- 6 -

B - Assembly instructions
It is essential to comply with all local and national regulations, as well as EC stan-
dards, when installing the Sigmafocus barbecue.
The wall where the barbecue is to be attached must be vertical, sturdy and must not
contain any combustible materials.
The ø 750 mm round wall plate is xed to the wall using two screws (with plugs)
suited to the construction material of the wall. The screws must be aligned horizon-
tally with each other.

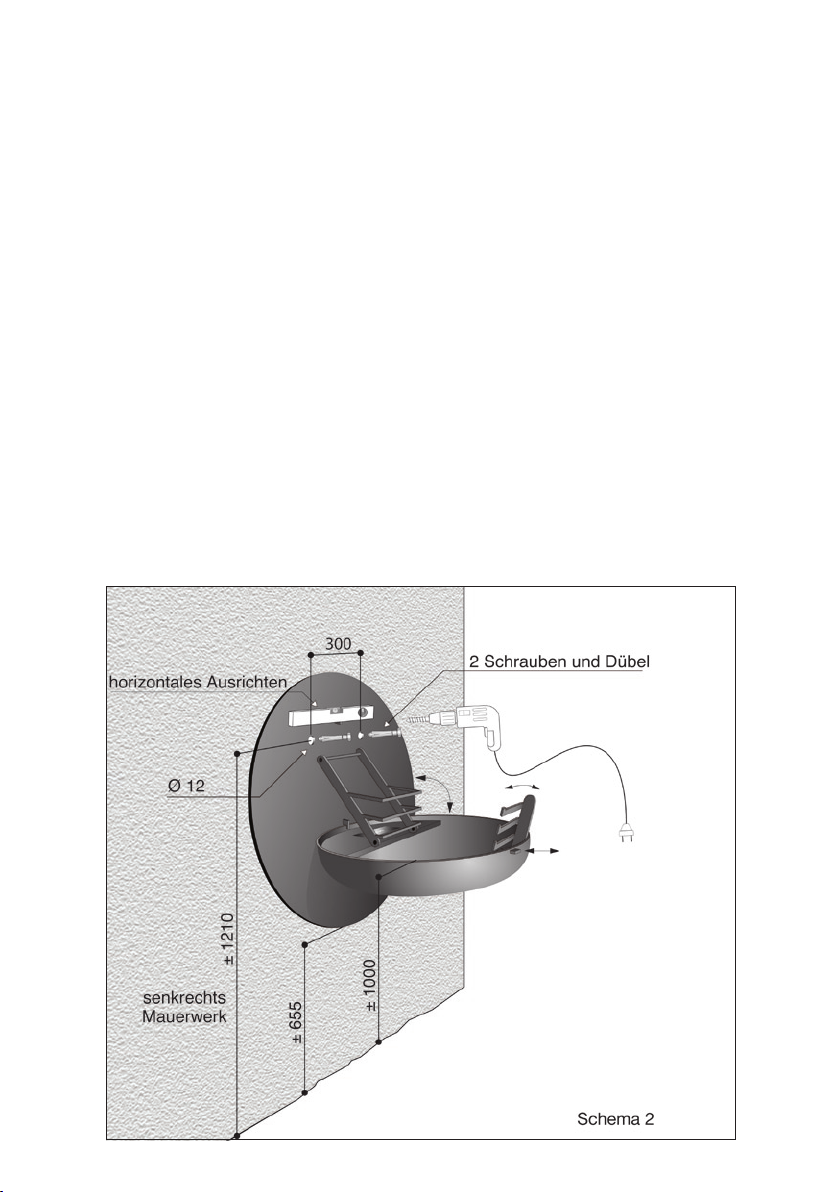

Diagram 2 shows the average height at which to attach the barbecue to the wall. It
is essential to ensure that the ground below the barbecue (over a minimum surface
area of 2 square metres) is clear of materials or objects that are combustible or
could be damaged by heat.
A folding slotted rack can be lifted and locked into place to hold the handle of the
grill at the desired height.
- 7 -

C - Safety and usage information
It is essential to comply with all local and national regulations, as well as EC stan-
dards, when using the Sigmafocus barbecue.
- The Sigmafocus is designed for outdoor use only and should be used exclusively
for cooking.
- The recommended fuel for the Sigmafocus is rened charcoal (with high carbon
content) that complies with EC standard EN 1860-2.
- Do not use the barbecue in strong winds. Do not pour water over hot coals to extin-
guish them, due to the risk of being burned by steam and of damaging the appliance
by the sudden temperature change.
- When the rebowl is locked in its horizontal opened position, lift the slotted rack for
the grill handle all the way to the stop so it is fully upright.
- The slotted racks on either side of the rebowl allow three positions for the grill
height.
- The different levels for the grill allow for exibility in cooking temperatures. The
highest level is used mainly to keep food hot.
- The volume of the bottom half of the rebowl means that the ash does not need
to be emptied after each use. It is advisable to leave a small amount of ash at the
bottom of the rebowl in order to minimise direct contact between the charcoal and
the appliance itself.
- As charcoal can easily absorb moisture and burn badly as a consequence, it
should always be stored in a dry location.
- To avoid the rebowl lling with rainwater, ensure that it is closed once the embers
are completely extinguished and the appliance is cold.
- Do not touch the rebowl without the protection of heat-resistant oven gloves, or
try to close the barbecue when the embers are not completely extinguished or when
the barbecue is still lit.
- It is possible to use a hand bellows to aid in lighting the charcoal.
- 8 -

D - Operating instructions
- The rst time the barbecue is used, it is essential to keep the charcoal burning for
at least half an hour with the grill in place and the metal ends of the barbecue tools
over the grill, before any food is cooked, in order to eliminate any residual grease or
dust from manufacturing or packaging.
- The quantity of charcoal used per barbecue should not be over 1.5 kg. It is poss-
ible to add charcoal to the barbecue during cooking as long as the total amount
does not exceed this weight.
- Ignition appliances and solid and liquid lighter fuels used for lighting the barbecue
must comply with EC standard EN1860-3.
- Solid or liquid lighter fuels can be used in the quantities indicated on the usage
instructions for these products. They should not be stored near the barbecue.
- It is imperative to let the re burn for a minimum of 30 minutes until a layer of ash
covers the charcoal before commencing cooking.
- During use, it is advised to wear heat-resistant oven gloves, to avoid wearing
clothing with wide, loose sleeves, and above all, not to lean over glowing charcoal.
- It is not necessary to cook at extremely high temperatures. The best results are
obtained with medium temperatures to avoid charring the food and overheating of
the barbecue.
Warnings complying with European standard EN 1860-1
Warning! This barbecue will become very hot. Do not move during use.
Warning! Do not use in enclosed spaces.
Warning! Do not use alcohol, petrol or any other similar liquid to light or
relight the barbecue.
Warning! Do not leave the barbecue within the reach of children or pets.
- 9 -

A - Avvertenze e descrizione
B - Istruzioni di montaggio
C - Istruzioni per l’uso
D - Istruzioni per la cottura
A – Avvertenze e descrizione
Avvertenza
Il mancato rispetto delle precauzioni, delle avvertenze e delle istruzioni di seguito
riportate può avere come conseguenza l’esplosione, l’incendio, infortuni gravi o
mortali. Durante l’uso del barbecue Sigmafocus si raccomanda di rispettare tutte le
norme locali e nazionali, nonché le norme europee in vigore. Questo apparecchio
non deve essere modicato per alcun motivo.
Descrizione
Modello “Sigmafocus”
creazione-distribuzione Atelier Dominique Imbert S.A.S. F-34380 Viols le Fort
barbecue a muro composto di:
- un disco in acciaio da ssare su un supporto in muratura,
- una vasca apribile per il funzionamento e richiudibile in posizione di sistema-
zione,
- una griglia e utensili per la cottura degli alimenti.
Questo barbecue è conforme alla norma EN 1860-1.
- 10 -

B – Istruzioni di montaggio
Tutti i regolamenti locali e nazionali relativi all’installazione di barbecue, in partico-
lare quelli che si riferiscono a norme nazionali ed europee, devono essere rispet-
tati al momento dell’installazione del modello Sigmafocus.
Il muro o il supporto in muratura su cui deve essere ssato il barbecue deve es-
sere verticale, solido e non contenere materiali combustibili.
Il disco ø 750 mm deve essere ssato con 2 perni di ssaggio idonei al tipo di ma-
teriali che compongono il muro di supporto. Vericare che tali perni siano installati
in senso orizzontale, parallelamente l’uno rispetto all’altro.
L’altezza di ssaggio proposta sullo schema 2 si riferisce a un’altezza d’uso me-
dia.
Vericare che a terra, su una supercie minima di 2 m2in corrispondenza del bar-
becue, non siano presenti materiali o oggetti combustibili o degradabili per effetto
del calore.
Il pettine richiudibile deve essere sollevato e bloccato per fungere da appoggio
all’impugnatura della griglia, a diverse altezze.
- 11 -

C – Istruzioni per l’uso
Tutti i regolamenti locali e nazionali relativi all’uso di barbecue, in particolare quelli
che si riferiscono a norme nazionali ed europee, devono essere rispettati al mo-
mento dell’uso del modello Sigmafocus.
-Il barbecue Sigmafocus è progettato per essere esclusivamente utilizzato all’aria
aperta e solo per cucinare alimenti.
- Il combustibile raccomandato per l’uso del barbecue Sigmafocus è il carbone di
legna puro (a forte concentrazione di carbonio), conformemente alla norma EN
1860-2.
- Non utilizzare il barbecue in caso di forti rafche di vento, non versare improvvisa-
mente un importante volume d’acqua nella vasca per spegnere la brace incandes-
cente se ci si trova nei pressi, con il rischio di gravi ustioni dovute al vapore acqueo
e di choc termici che possono danneggiare l’apparecchio.
- Quando la vasca è ribaltata e bloccata in posizione orizzontale, sollevare il pettine
no all’arresto.
- Il pettine e i diversi livelli del braccio articolato permettono di ottenere 3 posizioni
d’altezza per la griglia.
- I diversi livelli per appoggiare la griglia permettono di ottenere livelli di cottura diver-
si; il livello più alto ha essenzialmente la funzione di mantenere gli alimenti al caldo.
- Il volume che si trova sotto la mezzaluna della vasca consente di evitare di svuo-
tare le ceneri ogni volta che si utilizza il barbecue. È bene conservare un volume
ridotto di ceneri sul fondo della vasca per evitare il contatto diretto del carbone di
legna con il materiale con cui è realizzata la vasca.
- Poiché il carbone assorbe facilmente l’umidità, e in questo caso brucia male, deve
essere conservato in un luogo asciutto.
- Per evitare che la vasca si trasformi in un recipiente di raccolta dell’acqua piovana,
richiuderla sistematicamente non appena la brace è totalmente spenta e l’apparec-
chio si è completamente raffreddato.
- Non toccare la vasca senza essere protetti con un paio di guanti da cucina isolanti,
né cercare di metterla in posizione di sistemazione quando la brace non è total-
mente spenta e soprattutto quando il fuoco è ancora vivo. È possibile utilizzare un
sofetto manuale per accendere il fuoco.
- 12 -

D – Istruzioni per la cottura
- Al momento della prima accensione, è indispensabile mantenere incandescente
il combustibile per almeno ½ ora, con la griglia installata, senza alimenti, nonché
l’estremità degli utensili da cucina per eliminare eventuali grassi residui e polveri di
imballaggio.
- Non caricare la vasca ad ogni utilizzo con più di 1,5 kg di carbone. È possibile ag-
giungere combustibile durante l’uso del barbecue, a condizione che il carico totale
non superi il peso indicato.
- Per l’accensione, utilizzare prodotti conformi alla norma EN1860-3.
- Possono essere utilizzati accenditutto solidi o liquidi, nel rispetto delle quantità
indicate sulle relative istruzioni per l’uso fornite con ciascuno di questi prodotti. Non
riporre tali prodotti nei pressi del barbecue.
- È tassativo lasciare che il fuoco si consumi correttamente per almeno 30 minuti
ed attendere che sul combustibile si formi uno strato di cenere prima di iniziare la
cottura.
- Durante l’uso, si consiglia vivamente di indossare un paio di guanti da cucina re-
sistenti al calore, di evitare di indossare indumenti con le maniche larghe e svolaz-
zanti e soprattutto si raccomanda di non piegarsi sopra la brace incandescente.
- Indipendentemente dal tipo di alimenti, non è utile cuocerli a temperature estre-
mamente elevate. I risultati migliori si ottengono con temperature medie; ciò evita
in particolare di carbonizzare il cibo e di surriscaldare il barbecue.
Avvertenze conformi alla norma EN 1860-1
“Attenzione! Questo barbecue diventa molto caldo. Non spostarlo durante
l’uso”;
“Attenzione! Non utilizzare il barbecue in un locale chiuso”;
“Attenzione! Non utilizzare alcol, benzina o qualsiasi altro liquido di natura
analoga per accendere o riattivare il barbecue”;
“Attenzione! Non lasciare il barbecue alla portata dei bambini e degli animali
domestici”.
- 13 -

A - Sicherheitshinweise und Verwendungszweck
B - Montageanleitung
C - Gebrauchsanweisung
D - Hinweise zur Nutzung des Geräts
A - Sicherheitshinweise und Verwendungszweck
Sicherheitshinweise
Es bestehen bei Nichtbeachtung der vorliegenden Sicherheits- bzw. Benutzer-
hinweise Explosions- und Brandrisiken und schwere bis hin zu lebensbedrohlicher
Verletzungsgefahr. Alle örtlichen und landesweit geltenden Bestimmungen so wie
die für Europa festgelegten Richtlinien müssen bei der Verwendung des Garten-
grills Sigmafocus berücksichtigt werden.
Das Gerät darf nicht verändert werden.
Verwendungszweck
Modell „Sigmafocus”
Herstellung und Vertrieb über Atelier Dominique Imbert S.A.S. F-34380 Viols le Fort.
Wandgartengrill bestehend aus:
- einer Aufhängeplatte aus Stahl, die auf Mauerwerk zu befestigen ist
- einer Grillschale, die vor der Benutzung des Grills heruntergeklappt wird und bei
Nichtbenutzung nach oben geklappt und verschlossen werden kann.
- einer Grillauage und Greifwerkzeugen.
Dieser Gartengrill entspricht der Norm EN 1860-1
- 14 -

B - Montageanleitung
Alle örtlichen und landesweit geltenden Bestimmungen so wie die für Europa fes-
tgelegten Richtlinien müssen bei der Montage des Gartengrills Sigmafocus berück-
sichtigt werden.
Die Wand, an der der Gartengrill befestigt werden soll, muss senkrecht und solide
und aus nichtbrennbaren Materialien gefertigt sein
Die Aufhängeplatte mit einem Durchmesser von ø 750 mm wird mit zwei Dübeln
im Mauerwerk verankert. Die Dübel müssen horizontal auf der selben Höhe ange-
bracht werden.
Die in Schema 2 vorgegebene Montagehöhe des Gerätes ist die übliche Nutzungs-
höhe.
Der Boden unterhalb des Grills sollte aus einer Fläche von mindestens 2 m2nicht-
brennbarem und hitzebeständigem Material bestehen.
Die herunterklappbare Rosthalterung muss vor Benutzung des Grills nach oben
geklappt und xiert werden, um so das Einhängen des Grillrosts auf unterschiedli-
chen Höhen zu ermöglichen.
- 15 -

C - Gebrauchsanweisung
Alle örtlichen und landesweit geltenden Bestimmungen so wie die für Europa fes-
tgelegten Richtlinien müssen bei der Verwendung des Gartengrills Sigmafocus
berücksichtigt werden.
- Der Sigmafocus ist ausschließlich für das Grillieren im Freien vorgesehen.
- Der empfohlene Brennstoff ist Grillholzkohle (d.h. Kohle mit einem besonders
hohen Karbongehalt) gemäß EN 1860-2.
- Bei starkem Wind ist von der Benutzung des Gartengrills abzusehen. Keine größe-
ren Wassermengen in den Grill schütten, um z.B. die noch glimmende Kohle zu lös-
chen, da der heiße Wasserdampf zu Verbrennungen führen kann und das Ablöschen
außerdem zu Wärmeschocks und somit zu Beschädigungen am Gerät führen kann.
- Zuerst die Grillschale nach unten in waagrechte Position klappen und feststellen.
Dann Rosthalterung bis zum Anschlag nach oben klappen.
- Die Rosthalterung und der hierfür vorgesehene Auagebügel an der Grillrückwand
ermöglichen drei unterschiedliche Grillhöhen.
- Die unterschiedlichen Grillhöhen ermöglichen das Grillieren und Garen bei unter-
schiedlich starkem Hitzeeinuss. Die oberste Stufe dient vor allem dem Warmhal-
ten der Gerichte.
- Die halbmondförmige Auage am Rückbogen der Grillschale macht es möglich,
denn Grill mehrmals zu benutzen ohne dafür jedes Mal vorher die Asche zu entfer-
nen. Ein feines Aschepolster im unteren Bereich der Schale erleichtert das Anzün-
den bei erneuter Nutzung und schützt außerdem die Schale.
- Holzkohle ist sehr saugfähig und sollte vor Feuchtigkeit geschützt aufbewahrt
werden, da sonst ihre Brennqualität beeinträchtigt wird.
- Nach dem vollständigen Erlöschen der Kohle und dem Auskühlen des Gerätes
sollte der Grill nach oben geklappt und verschlossen werden um zu verhindern,
dass sich Regenwasser darin ansammelt.
- Die heiße Schale sollte ohne hitzebeständige Kochhandschuhe nicht bedient wer-
den. Die Brennschale muss so lange in horizontaler Stellung offen bleiben, bis das
Feuer vollkommen erloschen und die Holzkohle erkaltet ist.
Beim Anzünden ist die Verwendung eines Handblasebalgs zu empfehlen.
- 16 -

D – Hinweise zur Nutzung des Geräts
- Vor der ersten Verwendung des Geräts ist es notwendig, zuerst eine gleichmäßige
Grundglut herzustellen und diese unterhalb des aufgelegten Grillrosts mindestens
1/2 Stunde lang zu erhalten, ohne die zu grillierenden Nah-rungsmittel aufzulegen.
So werden etwaige Fabrikations- und Verpackungsrückstände (Schmiere, Staub,
etc.) voll-ständig entfernt.
- Bei jedem Grillgang höchstens 1,5 kg Holzkohle verwenden. Holzkohle kann
während des Grillens vorsichtig nachgelegt werden, darf aber diese Höchstmenge
insgesamt nicht überschreiten.
- Die zum Anzünden zu verwendenden Elemente müssen der Norm EN1860-3 ent-
sprechen.
- Feste oder üssige Grillanzündhilfen dürfen unter Berücksichtigung der dafür em-
pfohlenen Mengenangaben verwendet werden. Die Anzündhilfen nicht in der Nähe
des Grills aufbewahren.
- Vor dem Grillieren muss das Feuer 30 Minuten lang abbrennen, damit sich eine
Grundglut mit Aschebett bilden kann.
- Es ist ratsam beim Grillen wärmebeständige Kochhandschuhe zu tragen,
Kleidungs-stücke mit weiten Ärmeln zu vermeiden und sich nicht über die Glut zu
beugen.
- Vom starken Grillieren von Nah-rungsmitteln bei sehr hohen Temperaturen wird
abgeraten. Man erzielt die besten Ergebnisse beim Grillen bei mittlerer Temperatur.
Die Nah-rungsmittel garen gleichmäßig und verbrennen nicht und die Brennschale
wird nicht überhitzt.
Warnhinweis gemäß Norm EN 1860-1
„Achtung! Dieser Gartengrill kann sehr heiß werden. Sein Standort darf
während der Nutzung nicht verändert werden.”
„Achtung! Das Gerät nicht in geschlossenen Räumen verwenden.”
„Achtung! Alkohol, Benzin und ähnliche Flüssigkeiten dürfen beim Anzünden
und zum Betreiben des Gartengrills nicht benutzt werden.”
„Achtung! Kinder und Haustiere fernhalten.”
- 17 -

A - Advertencia y descripción
B - Instrucciones de montaje
C - Utilización: precauciones
D - Instrucciones de uso
A – Advertencia y descripción
Advertencia
El incumplimiento de las precauciones, advertencias e instrucciones que se pre-
sentan a continuación podría conllevar que se produjeran explosiones, incendios
y heridas graves o incluso mortales. Cuando se utilice la barbacoa Sigmafocus,
deben respetarse todas las normativas locales y nacionales, así como las normas
europeas. Este aparato no debe sufrir modicaciones.
Descripción
modelo “Sigmafocus”
creación-distribución Atelier Dominique Imbert S.A.S. F-34380 Viols le Fort (Francia)

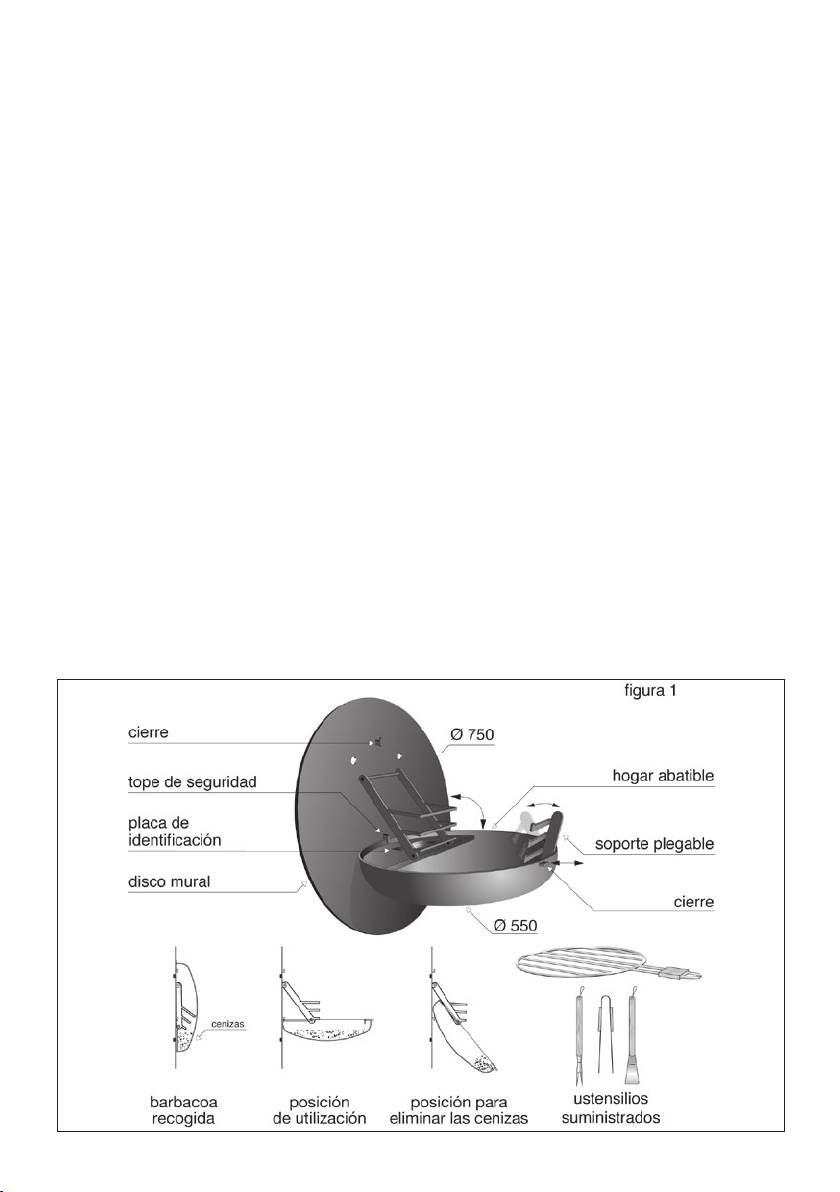

barbacoa mural compuesta de:
- un disco de acero que se ja en la pared,
- un hogar abatible que se abre para su funcionamiento y se pliega para quedar recogido,
- una parrilla y varios utensilios de cocina.
Esta barbacoa ha sido fabricada de conformidad con la norma EN 1860-1.
- 18 -

B – Instrucciones de montaje
En el momento de instalar el modelo Sigmafocus, deberán respetarse todas las
normativas locales y nacionales relativas a la instalación de barbacoas, en particu-
lar aquellas que hagan referencia a normas nacionales y europeas.
La pared o muro sobre el que se jará la barbacoa debe ser vertical y sólido, y no
debe contener materiales combustibles.
El disco, con un diámetro de 750 mm, se jará con ayuda de 2 tacos de jación
adaptados a las características de los materiales que compongan la pared o muro.
Los tacos deberán quedar alineados horizontalmente.
La altura de jación propuesta en la imagen 2 es una altura media de utilización.
Conviene comprobar que en el suelo, en una supercie de como mínimo 2 m2en
torno a la vertical de la barbacoa, no hay materiales u objetos combustibles o que
puedan degradarse bajo el efecto del calor.
Para servir de apoyo al mango de la parrilla, en diferentes alturas, el soporte ple-
gable se levantará y bloqueará.
- 19 -
