Focal Dimension User manual

DIMENSION
Quick installation guide / Guide d’installation rapide
Guía de instalación rápida / Guia de instalação rápida / Schnellstartanleitung /
Краткое руководство по установке /
빠른 설치 가이드 / 快速安装指南 /クイックインストールガイド
English : page 2
Français : page 5
Deutsch : página 8
Español : seite 11
Português : página 14
Русский стр. 17
中文頁20
日本語 : ページ23
한국의 26

TV TV
OU
TV
3. Installation
DIMENSION
Quick installation guide

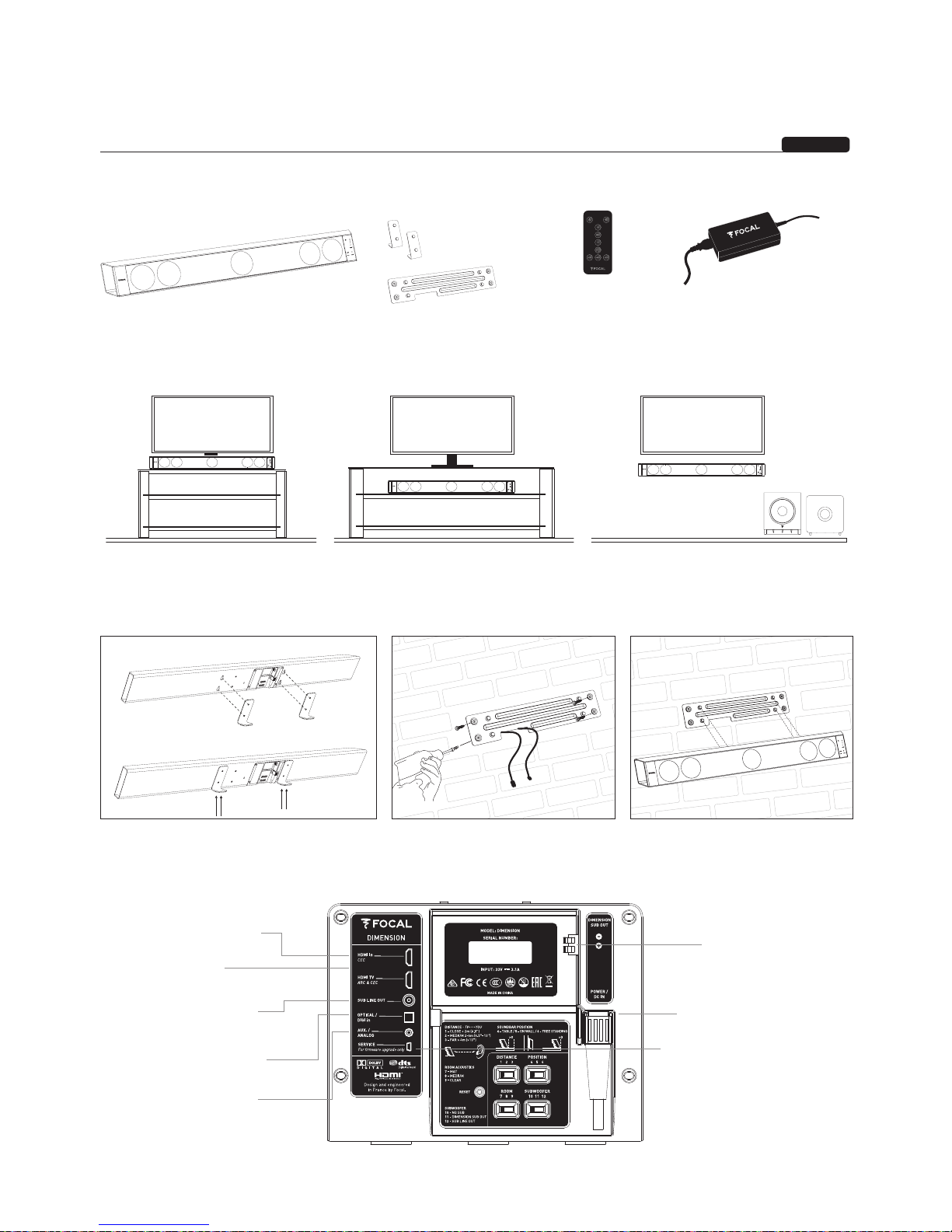

1. Package contents
1 x Power supply
1 x Mains power cable
1 x Dimension soundbar 1 x Wall mounting
2 x table stands
1 x Remote control
With Dimension Sub Without Dimension Sub Wall mounted, standalone or with an
active sub-woofer
2. How to use
Placed on furniture Mounted on a wall
Terminal block:
Dimension Sub**
HDMI CEC
to audio/video source
HDMI ARC / CEC
to television
RCA to Sub Air or Cub3**
subwoofer
Video: television or other
AV source
Mini jack: Smartphone /
computer / APTX Bluetooth
module
Mini USB: This port
is only used by Focal
after-sales services when
a system update
is required.
Power supply
*If you have more than one HDMI source, we recommend routing via an HDMI switch or your television.
**Depending on your country, the sub-woofer may be optional or supplied as standard.
English
4. Wiring

3
DIMENSION
Quick installation guide

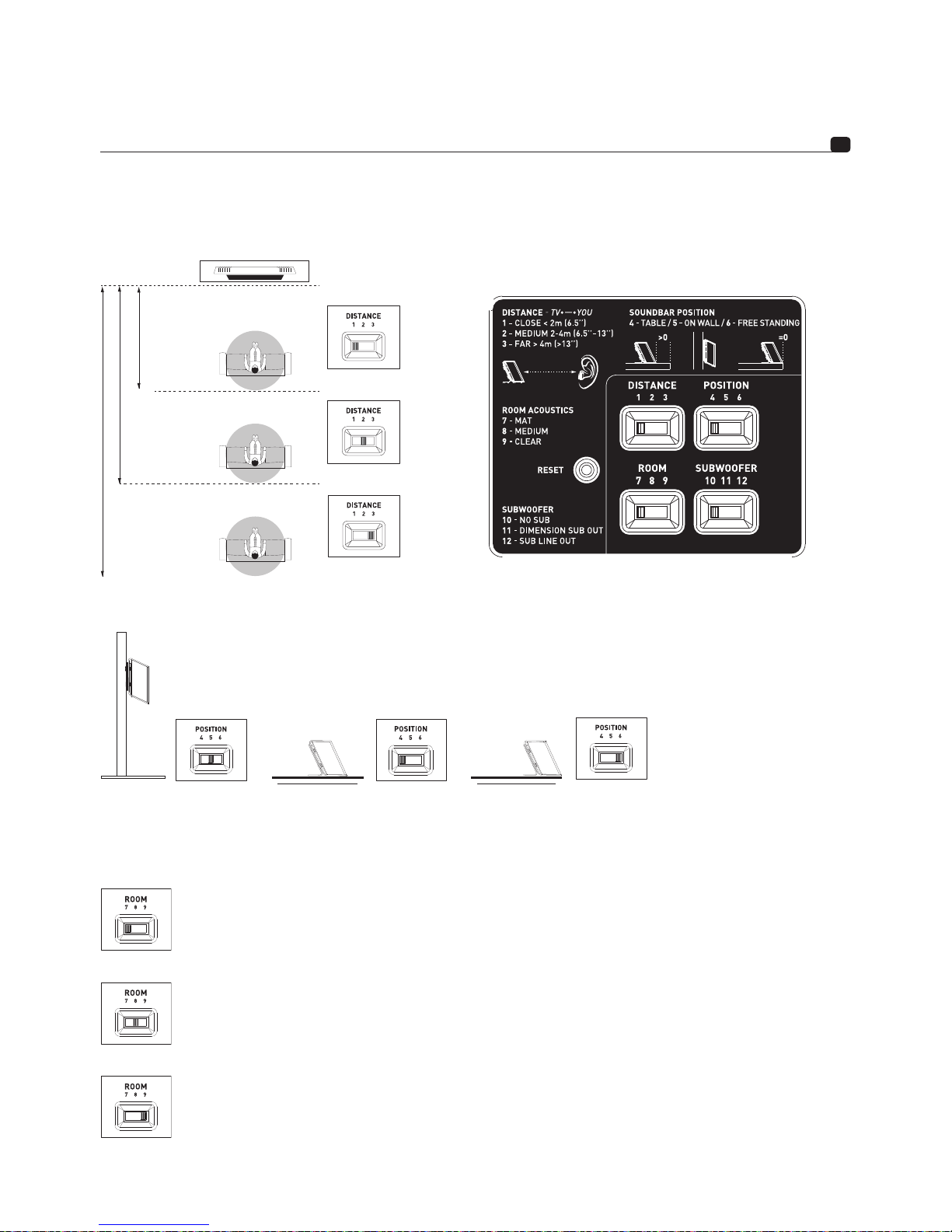

b. Position
a. Distance
MEDIUM
FAR
CLOSE
c. Room type
MAT
MEDIUM
CLEAR
5. DSP/rear panel settings
Less than 2 meters
Between 2 to 4 meters
More than 4 meters
On a wall On furniture On furniture, flush with the surface
Listening room with non-sound reflecting walls and floors: hung fabrics, curtains, carpeting, etc.
Listening room with walls and floors with average sound-reflecting characteristics: plaster walls,
hollow brickwork, bare parquet flooring, etc.
Listening room with highly sound-reflecting characteristics: walls with extended glazed surfaces,
solid bricks, tiled floors, etc.

4
TV
TV
TV
5. Control
DIMENSION
Quick installation guide

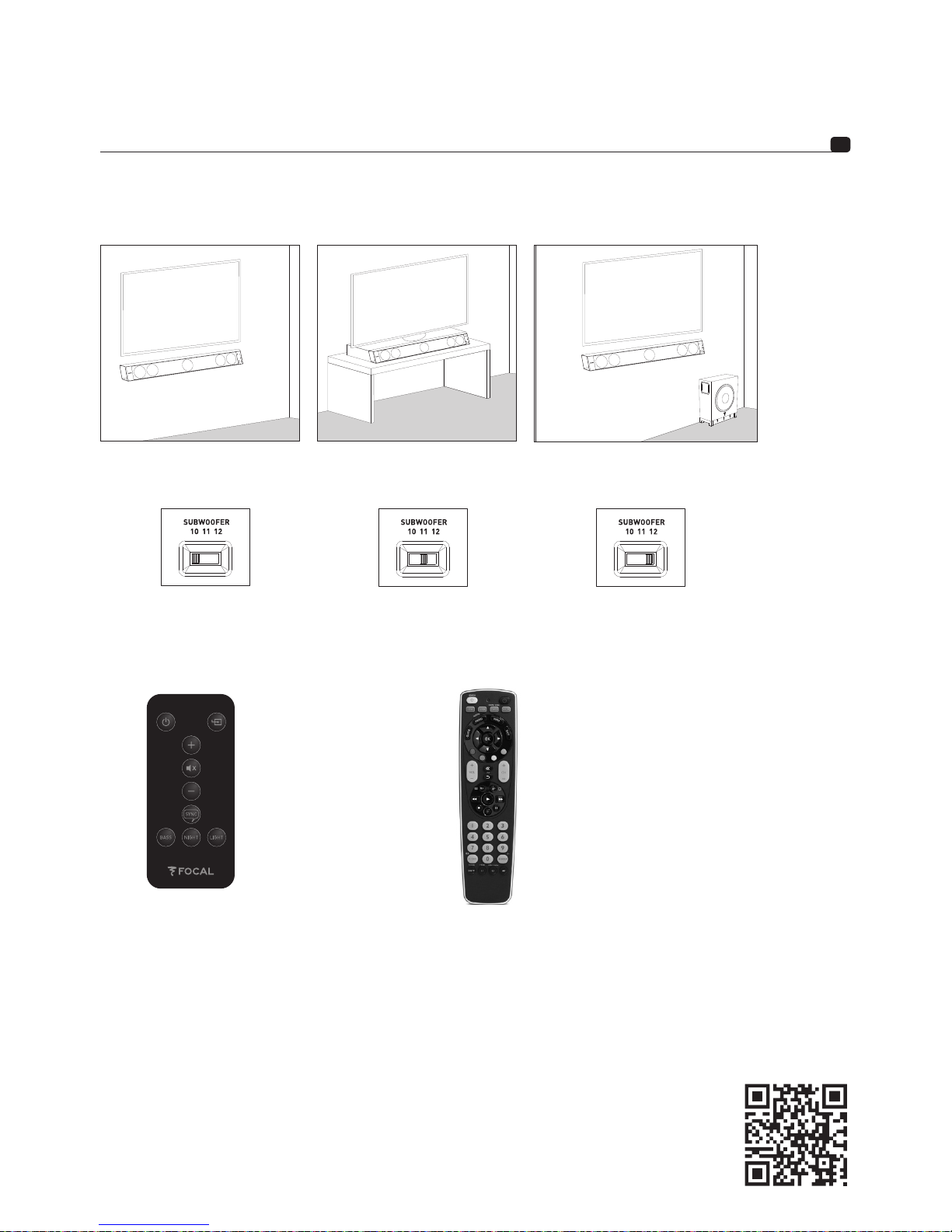

d. With or without subwoofer
Without subwoofer With Dimension Sub With another active subwoofer
(e.g.: Sub Air, Cub3)
Dimension remote control Universal remote control
Dimension incorporates the CEC
(Consumer Electronics Control)
control protocol... If your television
set has this functionality, activate it
in order to be able to directly control
the functions of your soundbar
using your television's remote
control unit. The name of the CEC
protocol may vary depending on
your television manufacturer.
For more information, please visit our website: www.focal/en/dimension.com

5
1. Contenu de l’emballage
1 x Bloc alimentation
1 x Cordon secteur1 x Barre de son Dimension 1 x Fixation murale
2 x Pieds
1 x Télécommande
2. Utilisation
TV TV
OU
TV
Avec Dimension Sub Sans Dimension Sub Au mur, seule ou avec un caisson de
basse actif
3. Installation
Posée sur un meuble Fixée au mur
DIMENSION
Guide d’installation rapide
4. Câblage
Bornier : Dimension Sub**
HDMI CEC
vers source audio-vidéo
HDMI ARC / CEC
vers téléviseur
RCA vers caisson de
basse Sub Air ou Cub3**
Optique : téléviseur ou
votre source AV
Mini jack : Smartphone
/ Ordinateur / Module
Bluetooth aptx
Mini USB : cette entrée est
utilisée uniquement par le
SAV Focal en cas de mise
à jour nécessaire
du système.
Alimentation fournie
*Si vous possédez plus d’une source en HDMI nous vous conseillons de passer par un switch HDMI ou par votre téléviseur.
**Selon le pays, le caisson de grave est fourni ou optionnel.
Français

6
5. Réglages DSP/panneau arrière
b. Position
Au mur Sur un meuble Sur un meuble, face affleurante
a. Distance
MEDIUM
FAR
CLOSE
À moins de 2 mètres
Entre 2 et 4 mètres
À plus de 4 mètres
DIMENSION
Guide d’installation rapide
c.Type de pièce
Pièce d’écoute avec murs et sols peu réverbérants : toile tendu, rideaux, moquette...
MAT
Pièce d’écoute avec murs et sols moyennement réverbérants : murs en plâtre, brique creuse,
parquet nu ...
MEDIUM
Pièce d’écoute avec murs et sols très réverbérants : murs comprenant des grandes surfaces vitrées,
briques pleines, sol carrelé ...
CLEAR

7
d. Avec ou sans caisson de basse
TV
TV
TV
Sans caisson de basse Avec Dimension Sub Avec un autre caisson de basse actif
(ex : Sub Air, Cub3)
5. Contrôle
Télécommande Dimension Télécommande Universelle
Pour plus d’informations, n’hésitez pas à consulter notre site internet www.focal/fr/dimension.com
Dimension intègre le protocole
de commande CEC (Consumer
Electronics Control) ... Si votre
téléviseur intègre cette
fonction, activez-la et vous pourrez
piloter les fonctions de votre
barre de son directement avec la
télécommande de
votre téléviseur. La dénomination du
protocole CEC peut varier suivant le
fabricant de votre téléviseur.
DIMENSION
Guide d’installation rapide

DIMENSION
Schnellstartanleitung Deutsch
TV TV
OU
TV
*Falls Sie über mehr als eine HDMI-Quelle verfügen, empfehlen wir Ihnen, einen HDMI-Schalter zu verwenden oder den Anschluss über
Ihr Fernsehgerät laufen zu lassen.
**Je nach Land ist ein Subwoofer im Lieferumfang enthalten bzw. optional erhältlich.
1. Lieferumfang
1 x Netzteil
1 x Stromkabel
1 x Dimension Soundbar 1 x Wandhalterung
2 x Standfüße
1 x Fernbedienung
2. Verwendung
Mit Dimension Sub Ohne Dimension Sub An der Wand, alleine oder mit
aktivem Subwoofer
3. Installation
Aufgestellt auf einem Möbelstück An der Wand befestigt
4. Verkabelung:
Anschlussleiste:
Dimension Sub**
HDMI CEC
zur Audio-Video-Quelle
HDMI ARC / CEC
zum Fernseher
RCA zum Subwoofer
Modell Sub Air oder Cub3**
Optischer Anschluss:
Fernseher oder AV-Quelle
Mini-Jack: Smartphone
/ Computer / aptx
Bluetooth-Modul
Mini-USB: Dieser Anschluss
wird ausschließlich vom
Focal Kundendienst für
eventuell notwendige
Systemupdates genutzt
Stromversorgung

9
DIMENSION
Schnellstartanleitung
b. Position
a. Abstand
MEDIUM
FAR
CLOSE
c. Art des Raums
MAT
MEDIUM
CLEAR
5. DSP-Einstellungen / Rückwand
Mindestens 2 Meter
Zwischen 2 und 4 Meter
Mehr als 4 Meter
An der Wand Auf einem Möbelstück Auf einem Möbelstück, bündig
Hörraum mit gering schallreflektierenden Wänden und Böden: Leinwand, Vorhänge, Teppich ...
Hörraum mit mäßig schallreflektierenden Wänden und Böden: verputzte Wände, Hohlziegel, blankes
Parkett ...
Hörraum mit stark schallreflektierenden Wänden und Böden: Wände mit großen Glas(fenster)-
flächen, Vollziegel, Fliesenboden ...

10
TV
TV
TV
DIMENSION
Schnellstartanleitung
d. Mit oder ohne Subwoofer
Ohne Subwoofer Mit Dimension Sub Mit einem anderen aktiven
Subwoofer (z. B.: Sub Air, Cub3)
5. Bedienung
Dimension Fernbedienung Universalfernbedienung
Dimension nutzt das CEC
Ansteuerungsprotokoll (Consumer
Electronics Control) ... Falls Ihr
Fernseher über diese Funktion
verfügt, aktivieren Sie sie, um
die Funktionen Ihres Soundbars
direkt über die Fernbedienung
Ihres Fernsehers zu regeln. Die
Bezeichnung des CEC-Protokolls
kann abhängig vom Hersteller Ihres
Fernsehers variieren.
Weitere Informationen dazu finden Sie auf unserer Website www.focal/en/dimension.com

DIMENSION
Guía de instalación rápida Español
TV TV
OU
TV
1. Contenido de la caja
1 x Bloque de alimentación
1 x Cable de red
1 x Barra de sonido Dimension 1 x Fijación a la pared
2 x Pies
1 x Mando a distancia
3. Instalación
2. Utilización
Con Dimension Sub Sin Dimension Sub Fijada a la pared, sola o con un cajón
de bajos activo
Sobre un mueble Fijada a la pared
4. Cableado
Bornera: Dimension Sub**
HDMI CEC
a la fuente de audio-vídeo
HDMI ARC / CEC
al televisor
RCA al cajón de
bajos Sub Air o Cub3**
Óptico: televisor o
fuente AV
Minijack : Smartphone /
Ordenador / Módulo Bluetooth
aptx
Mini USB : esta entrada
solo la utiliza el SAV
Focal en caso de que
sea necesario realizar la
actualización del sistema.
Alimentación suministrada
*Si dispone de más de una fuente en HDMI le recomendamos que se conecte a través de un conmutador de HDMI o el televisor.
**Según el país, el cajón de graves puede suministrarse o ser opcional.

12
DIMENSION
Guía de instalación rápida
b. Posición
MEDIUM
FAR
CLOSE
c. Room type
MAT
MEDIUM
Fijación a la pared Sobre un mueble Sobre un mueble, frente nivelado
Sala de escucha con paredes y suelos con poca reverberación: tela tensada, cortinas, moqueta...
Sala de escucha con paredes y suelos con reverberación media: paredes de escayola, ladrillo hueco,
parqué descubierto...
Sala de escucha con paredes y suelos con elevada reverberación: paredes con grandes superficies de
cristal, ladrillos macizos, suelo de baldosa...
5. Ajustes DSP/panel trasero
a. Distancia
A menos de 2 metros
Entre 2 y 4 metros
A más de 4 metros
CLEAR

13
TV
TV
TV
DIMENSION
Guía de instalación rápida
d. Con o sin cajón de bajos
Sin cajón de bajos Con Dimension Sub Con otro cajón de bajos activo (por
ejemplo: Sub Air, Cub3)
5. Control
Mando a distancia Dimension Mando a distancia universal
Dimension integra el protocolo CEC
(Consumer Electronics Control)... Si
su televisor incorpora esta
función, actívela y podrá controlar
las funciones de la barra de sonido
directamente con el mando del
televisor. La denominación del
protocolo CEC puede variar según
el fabricante del televisor.
Para obtener más información, visite nuestro sitio web www.focal/en/dimension.com

DIMENSION
Guia de instalação rápida Português
TV TV
OU
TV
3. Instalación
4. Cableado
1. Conteúdo da embalagem
1 x fonte de alimentação
1 x cabo de alimentação
1 x barra de som Dimension 1 x fixação à parede
2 x pés
1 x controlo remoto
2. Utilização
Com subwoofer Dimension Sem subwoofer Dimension Na parede, isolado ou com subwoofer
ativo
Colocado sobre um móvel Fixado na parede
4. Cablagem
Bloco de terminais:
Dimension Sub**
HDMI CEC
para fonte áudio-vídeo
HDMI ARC / CEC
para televisor
RCA para subwoofer
Sub Air ou Cub3**
Ótica: televisor ou
fonte AV
Mini jack: Smartphone/
Computador / Módulo
Bluetooth aptx
Mini USB: esta entrada é
utilizada apenas para o
serviço pós-venda Focal
caso seja necessária uma
atualização do sistema.
Alimentação fornecida
*Se possui mais do que uma fonte em HDMI, recomendamos que passe por um switch HDMI ou pelo seu televisor.
**Consoante o país, o subwoofer é fornecido ou opcional.

15
MEDIUM
FAR
CLOSE
MAT
MEDIUM
a. Distancia
A menos de 2 metros
DIMENSION
Guia de instalação rápida
5. Definições DSP/painel posterior
b. Posicionamento
Na parede Sobre um móvel Sobre um móvel, lado nivelado
Sala de audição com paredes e soalho pouco reverberantes: lona esticada, cortinas, alcatifa...
Sala de audição com paredes e soalho de reverberação média: paredes em gesso, tijolo oco,
parquete não envernizado...
Sala de audição com paredes e soalho muito reverberantes: paredes que incluam grandes
superfícies envidraçadas, tijolo maciço, pavimento em mosaico...
c.Tipo de sala
Entre 2 e 4 metros
A mais de 4 metros
CLEAR

16
DIMENSION
Guia de instalação rápida
TV
TV
TV
d. Com ou sem subwoofer
Sem subwoofer Com Dimension Sub Com outro subwoofer ativo (por ex.:
Sub Air, Cub3)
5. Controlo
Controlo remoto Dimension Controlo remoto Universal
O Dimension integra o protocolo
de controlo CEC (Consumer
Electronics Control)... Se o seu
televisor integrar esta função,
ative-a para poder selecionar
as funções da sua barra de som
diretamente com o controlo remoto
do seu televisor. A denominação
do protocolo CEC pode variar
consoante o fabricante do televisor.
Para mais informações, não hesite em consultar o nosso site internet www.focal/en/dimension.com

The information given on this page will remain confidential.
Due to constant technological advances, Focal reserves its right to modify specifications without notice. Images may not conform exactly to specific product.
Focal-JMlab - BP 374 - 108, rue de l’Avenir - 42353 La Talaudière cedex - FRANCE
The Focal guarantee only applies if this page is returned to us within 10 days of
purchase, to the following address:
In case of purchase of new equipment, what were your former speakers ?
Explain in a few words why you choose Focal...
Further comments:
Your decision for purchasing this Focal model was made according to:
Dealer’s advice Friend’s advice
Visit to an exhibition, show Press article
Listening in auditorium Already own Focal products
Reliability / Quality Documentation
Reputation French produce
Guarantee Quality / Price ratio
Design / Finishes Other
Sound
Model: Serial number:
Name of dealer: Town:
Date of purchase: Purchase price:
Your name: Age: Occupation:
Your complete address:
Your email address:
International Guarantee
Now it's possible to register on line : www.focal.com/warranty
iPod, iPad, iPhone®: Other music players:
Tuner / Web Radio: DVD:
Blu Ray: CD / SACD:
Satellite / TNT: Flat screen:
Amplifier: Others:
Details of your installation (brand, model):

Nous garantissons la confidentialité de ces informations.
Dans un but d'évolution, Focal-JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles.
iPod, iPad, iPhone®: Autre lecteurs de musique portable :
Tuner / Web Radio : DVD :
Blu Ray : CD / SACD :
Satellite / TNT : Ecran plat :
Amplificateur : Autres :
Composition de votre installation (marque, modèle) :
Conseil du revendeur Conseil d’amis, relation
Visite d’exposition, salon Article de presse
Ecoute en auditorium Possède déjà Focal
Fiabilité / Qualité Catalogues
Réputation Matériel Français
Garantie Rapport qualité / prix
Esthétique / Finition Autre
Son
Votre choix pour l’achat de ce modèle Focal s’est fait en fonction de :
En cas de renouvellement, quelles étaient vos précédentes enceintes acoustiques ?
Dîtes en quelques mots pourquoi vous avez choisi Focal...
Vos annotations éventuelles :
Focal-JMlab - BP 374 - 108, rue de l’Avenir - 42353 La Talaudière cedex - FRANCE
Pour validation de la garantie Focal, merci de nous retourner cette page dans les
10 jours, à l’adresse suivante :
Modèle : N° de série :
Nom du revendeur : Ville :
Date de l’achat : Prix de l’achat :
Votre nom : Âge : Profession :
Votre adresse complète :
Votre adresse email :
Garantie France
Il est maintenant possible d’enregistrer son produit en ligne : www.focal.com/garantie

Le garantizamos la confidencialidad de esta información
Debido a los constantes avances tecnológicos, Focal JMLab se reserva el derecho a realizar modificaciones técnicas de sus productos sin previo aviso. Imágenes no vinculantes.
iPod, iPad, iPhone®: Otros lectores de música portátil:
Tuner / Web Radio : DVD :
Blu Ray : CD / SACD :
Satélite/TDT: Pantalla plana:
Amplificador: Otros:
Composición de su instalación (marca, modelo):
Consejo del vendedor Consejo de un amigo o conocido
Visita a una exposición, salón Un artículo de prensa
Escucha en un auditorio Ya tenía otros artículos de Focal
Fiabilidad/calidad Catálogos
Reputación Tratarse de un producto francés
Garantía Buena relación calidad/precio
Estética/acabado Otros motivos
Sonido
Usted se ha decidido a adquirir este modelo de Focal por:
En caso de tratarse de una renovación, ¿cuáles eran sus altavoces anteriores?
Indíquenos con pocas palabras por qué ha elegido a Focal:
Comentario adicional:
Focal-JMlab - BP 374 - 108, rue de l’Avenir - 42353 La Talaudière cedex - FRANCIA
Para validar la garantía de Focal, le rogamos que nos devuelva esta hoja cumpli-
mentada en el plazo de diez días a la siguiente dirección:
Modelo: N° de serie :
Nombre del vendedor: Población:
Fecha de compra: Precio de compra:
Su nombre: Edad: Profesión:
Su dirección completa:
Su correo electrónico:
Garantía Internacional
Ya puede registrar su producto en línea: www.focalcom/garantie

Focal-JMlab®- BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - www.focal.com
Tel. [phone] - Fax [phone] - SCEB-171115/2 - codo1446
