Focon Showtechnic Expolite led22385 User manual

Tour-LED Power 56 RGBW Zoom
Art.Nr.: led22385/led22390
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-37-43
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control

FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
[email protected]
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller
DE D-04
ENG
D-05
D-06
D-07
D-08
D-14
E-20
E-21
E-22
E-23
E-24
E-30

Lieferumfang
- Expolite Tour-LED Power 56 RGBW Zoom
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04

Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit*
Schutzklasse
Gehäuse
LEDs
LED Treiberstrom
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
235W
330 x 283 x 236mm
8,6 kg (IP 33/66)
Power In/Out | DMX In/Out
-20°C - 45°C
< 98% (IP 33) / < 80% (IP 66)
IP 33 / IP 66
Aluminiumdruckguss Gehäuse
14x 15W 4in1 RGBW*
700mA
8 - 40°
Stand-Alone / DMX512
3 - 17 (3/3/4/4/5/6/7/12/17)
D-05
* Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren.
** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%.

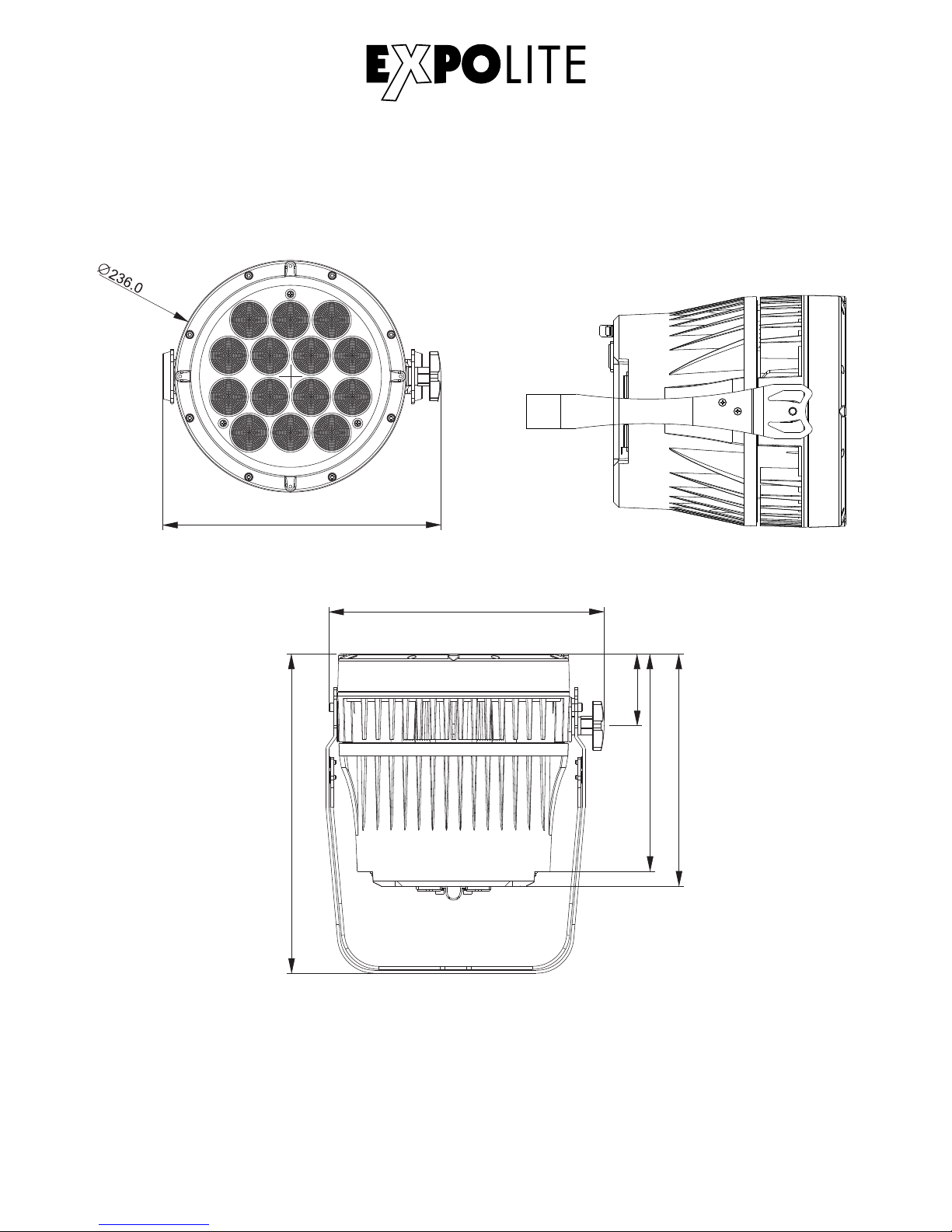

Abmessungen
D-06
283.2
324.8
280.2
72.6
235.8
220.8

Installation
Montage
Hängend
Das Gerät kann in jeder beliebigen Position verwendet werden. An dem
Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen
sicher montiert werden können. Geräte müssen entsprechend der jeweils
gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen
herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties
angebracht.
Stehend
Das Gerät kann direkt auf den montierten Bügel gestellt werden. Hierzu muss
dieser bis in den mechanischen Anschlag aufgeklappt werden.
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden.

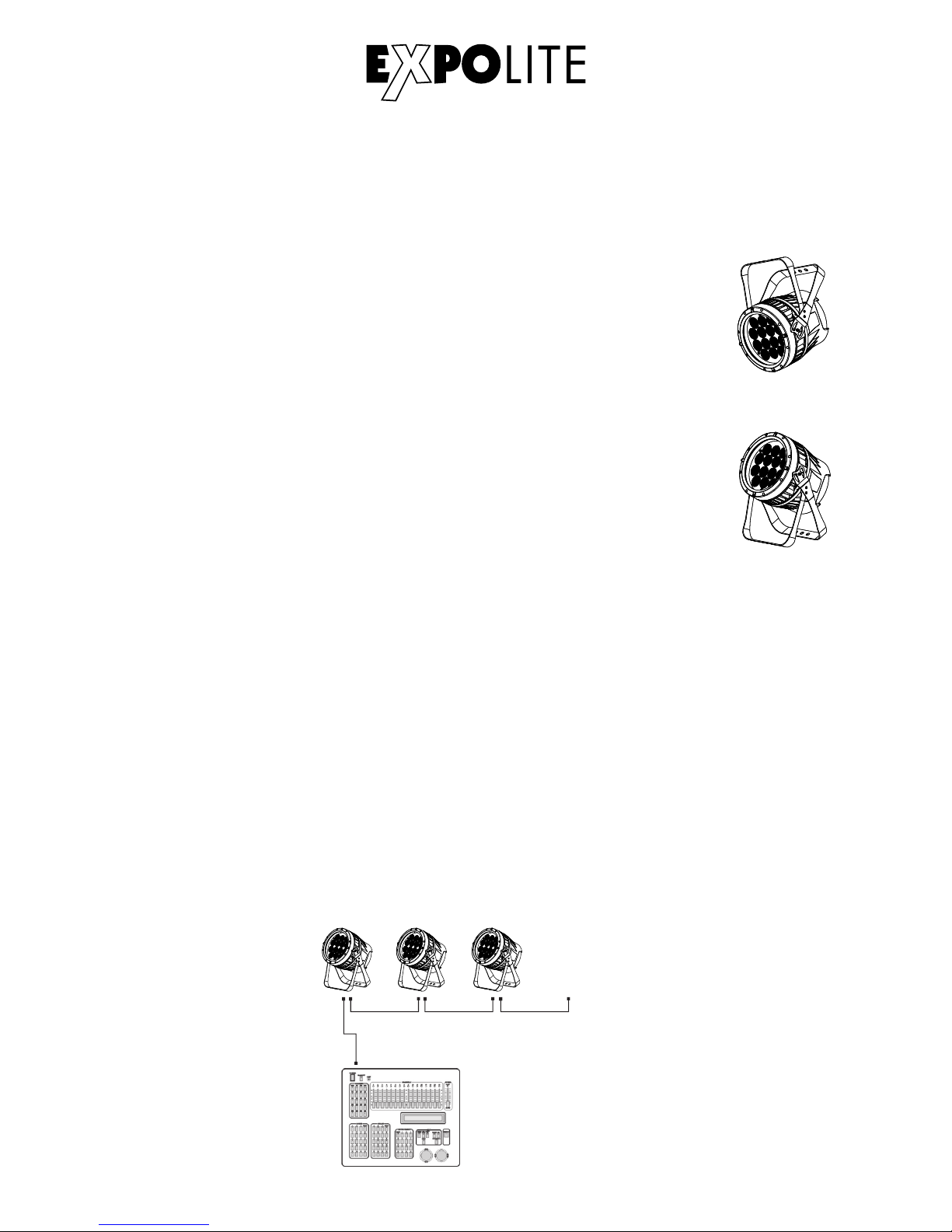

DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabel miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.
Verbindung der Spannungsversorgung
Bei 230V Netzspannung: maximal 10 Geräte in Reihe.
Bei 110V Netzspannung: maximal 5 Geräte in Reihe.
D-07

Bedienung
MENU
PERSON HSIC
STAT R.(0 - 255)
HSIC
HSIC
HSIC
PERSON
RUN HSIC
DMX
MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste
ENTER UP DOWN
MENU
Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern
Bedienelemente am Gerät

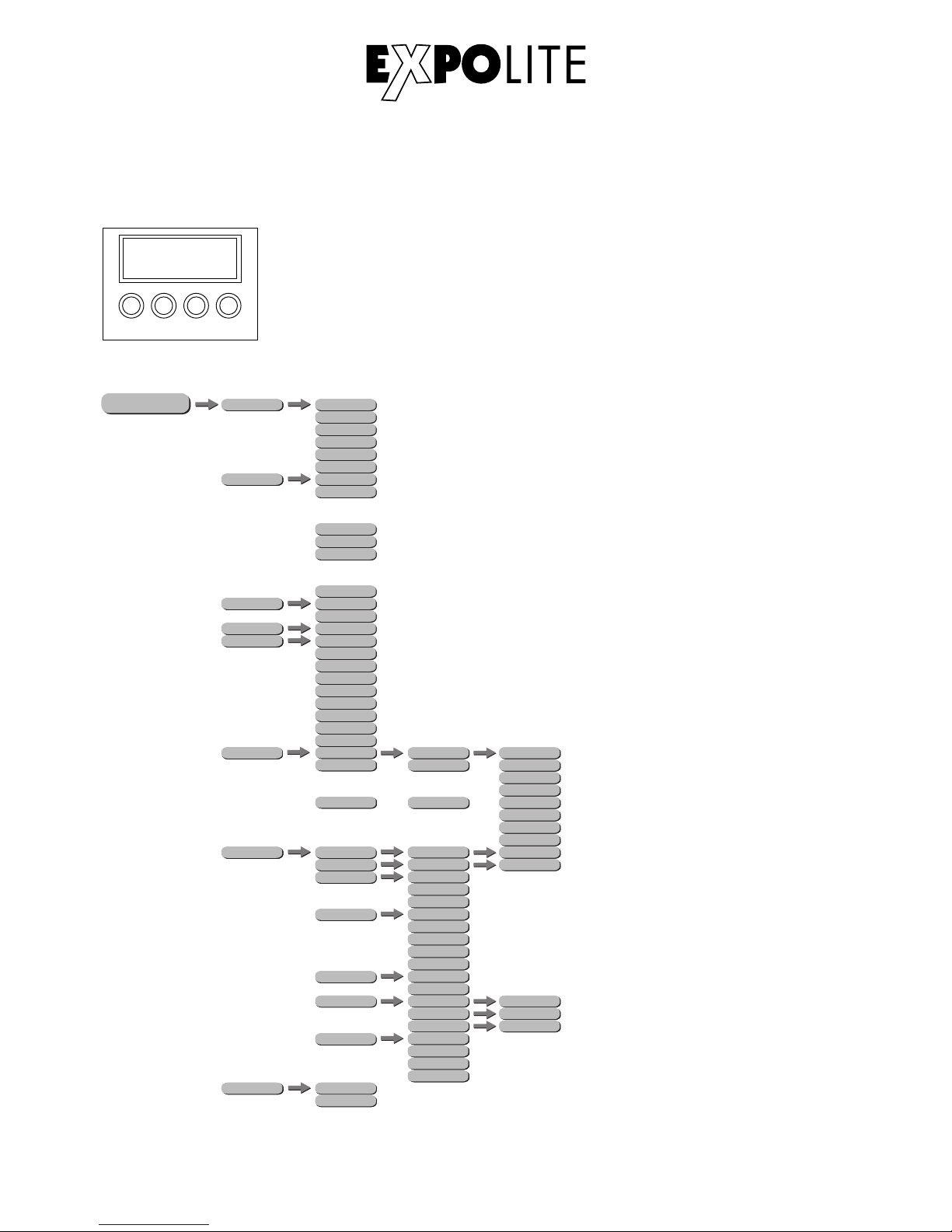

Menüstruktur
PERSON
AUTO HSIC
AT.01
o
o
o
HSICEDIT PR.C1
PR.C2
o
o
o
PR.10
SC.01
SC.02
SC.30
o
o
o
HSIC
UPLD
PERSON
SET ****
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
Z.(0 - 255)
HSIC
AT.02
HSIC
AT.10
HSIC
PR.C1
HSIC
PR.C2
HSIC
PR.10
o
o
o
HSIC
SLAV
PERSON
PERSON
RUN
DMX
HSIC
HSIC
DMX
D.(001 - 512)
PERSON
PERS
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
S.(0 - 20)
T.(0 - 255)
F.(0 - 255)
HSIC
REST
HSIC
COLR
HSICDIM
HSIC
CURV
HSICDERR
****
OFF
RGBW
UC
DIM4
DIM1
DIM2
DIM3
OFF
OFF
CV 1
CV 2
CV 3
SAVE
BLAC
HSIC
DMX
HSIC
TOUR
HSIC
AR1.D
HSIC
HSIC
ARC.2
HSIC
AR2.S
HSIC
HSV
PERSON HSICKEY ON
HSIC
OFF
HSIC
S.(0 - 20)
ARC.1
HSIC
Tr16
HSIC
AR2.Z
W.(0 - 255)
Z.(0 - 255)
HSIC BASE
ZOOM
POS.1
POS.2
P(0 - 255)
P(0 - 255)
P(0 - 255)
HSIC
AR2.D
D-08
SEND
REST

MENU
PERSON HSIC
CAL ****
WT WH.01 R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
WH.11
o
o
o
RGBW R.(0 - 255)
W.(0 - 255)
G.(0 - 255)
B.(0 - 255)
PERSON HSIC
ZOOM POS1
HSIC
POS2
0 - 255
0 - 255
D-09

DMX-Adresse einstellen
Im Menü wird im Punkt DMX die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch
bei dem Wechsel der Personality erhalten.
MENU
PERSON HSICDMX D.(001 - 512)
DMX-Kanalbelegung einstellen
MENU
Im Menü PERS wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die Modi
TOUR (12 Kanäle), ARC.1 (3 Kanäle), AR1.D (4 Kanäle), ARC.2 (4 Kanäle), AR2.D (5 Kanäle),
AR2.S (6 Kanäle), HSV (3 Kanäle), TR16 (17 Kanäle) und AR2.Z (7 Kanäle) zur Verfügung.
Statische Farbe einstellen
Im Menü werden im Punkt STAT statische Farben für den Stand-Alone Betrieb eingestellt. Diese
werden anhand der DMX-Werteskala 0-255 für Rot (R.), Grün (G.), Blau (B.), Weiß (W.) und Zoom
(Z.), sowie dem Stroboskopwert 0-20Hz (S.) gemischt.
MENU
Automatikprogramme abspielen
MENU
D-10
PERSON
PERS
HSIC
DMX
HSIC
TOUR
HSIC
AR1.D
HSIC
HSIC
ARC.2
HSIC
AR2.S
HSIC
HSV
ARC.1
HSIC
Tr16
PERSON HSIC
STAT R.(0 - 255)
HSIC
HSIC
HSIC
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
Z.(0 - 255)
HSIC
S.(0 - 20)
PERSON
AUTO HSIC
AT.01
o
o
o
HSIC
AT.02
HSIC
AT.10
HSIC
PR.C1
HSIC
PR.C2
HSIC
PR.10
o
o
o
HSIC
AR2.D
HSIC
AR2.Z

Im Menü werden im Punkt AUTO die im Gerät gespeicherten Automatikprogramme abgespielt.
Die Programme AT.01 bis AT.10 sind fest im Gerät hinterlegt. Die Programme PR.C1 bis PR.10 sind
editierbar. Dies wird unter Editieren benutzerdefinierter Programme beschrieben.
Automatikprogramme werden als Master an verbundene Slave-Geräte übertragen. Für den Master-
Slave-Betrieb werden Signale über die DMX-Leitung gesendet. Dies kann dritte Geräte stören.
Runmode auswählen
Im Menü RUN wird der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller muss
DMX aktiviert werden. Im Modus SLAV wird das Gerät von einem Master-Gerät gesteuert.
MENU
PERSON
RUN HSICDMX
Editieren benutzerdefinierter Programme
Im Menü EDIT werden die Benutzerprogramme PR.01 bis PR.10 editiert. Jedes Programm kann aus
bis zu 30 Schritten bestehen (SC.01-SC.30). Jeder Schritt besteht aus den Parametern Farbe
RGBW, Zoom (Z.), Strobe (Sb.) „0-20Hz“, Dauer des Steps (T.) und Überblendzeit (F.).
Benutzerprogramme können auf andere Geräte überspielt werden, siehe Master-/Slave Menü.
HINWEIS: Für weniger als 30 Schritte müssen T. und F. des letzten Schrittes auf 0 gesetzt
werden.
Beispiel für Time-Settings eines Stand-Alone Programmes mit 3 Schritten:
Step 1 T. = 4 F. = 3
Step 2 T. = 5 F. = 2
Step 3 T. = 0 F. = 0
MENU
HSIC
SLAV
HSICEDIT
D-11
PR.C1
PR.C2
o
o
o
PR.10
SC.01
SC.02
SC.30
o
o
o
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
S.(0 - 20)
T.(0 - 255)
F.(0 - 255)
W.(0 - 255)
Z.(0 - 255)

Verschiedene Einstellungen
MENU
Das Passwort lautet: UP - DOWN - UP - DOWN - ENTER
UPLD: sendet die benutzerdefinierten Programme an verbundene Slave-Geräte.
REST: setzt die editierbaren Einstellungen zurück auf die Werkseinstellungen.
COLR: bietet die Möglichkeit eine Farbkalibrierung auszuwählen. Unter UC wird der Uniform-Color-
Modus aktiviert, der die werksseitige Angleichung aller Geräte der Tour-LED Familie abruft. Unter
RGBW werden die unter CAL2 eingestellten Werte verwendet. Bei OFF wird keine Kalibrierung
genutzt. So erreicht das Gerät die maximale Helligkeit.
DIM: stellt die gewünschte Dimmkurve zur Simulation eines Halogenleuchtmittels ein (DIM4/
DIM3/DIM2/DIM1/OFF).
DERR: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. SAVE um den letzten
empfangenen Wert zu halten, oder BLAC für Blackout.
ZOOM: in diesem Menü werden die generelle Start- (POS1) und Endposition (POS2), sowie die
Grundposition (BASE) des motorischen Zooms festgelegt.
CURV: Die Dimmerkurve wird, wie auf der Abbildung ersichtlich, eingestellt.
D-12
CURV dimming
1: OFF
2: Cv1
3: Cv2
4: Cv3
1
2
3
4
(100%)
HSIC
UPLD
PERSON
SET ****
HSIC
REST
HSIC
COLR
HSICDIM
HSIC
CURV
HSICDERR
****
OFF
RGBW
UC
DIM4
DIM1
DIM2
DIM3
OFF
OFF
CV 1
CV 2
CV 3
SAVE
BLAC
HSIC BASE
ZOOM
POS.1
POS.2
P(0 - 255)
P(0 - 255)
P(0 - 255)
SEND
REST

D-13
MENU
Kalibrierung und Weißabgleich
Um geänderte Kalibrierungen wieder auf die Werkseinstellungen zurückzusetzen, muss die Eingabe
CAL mit dem Passwort (UP - DOWN - UP - DOWN - ENTER) bestätigt werden.
Im Menü WT können die vorprogrammierten Farbtemperaturen geändert werden.
Die elf Presets werden aus den Werten für Rot (R.), Grün (G.), Blau (B.) und Weiß (W.) gemischt.
Unter RGBW wird der Weißwert für die Eingabe der maximalen DMX-Werte eingestellt. Wenn das
Gerät die DMX-Werte RGB = 255, 255, 255 empfängt, wird das hier hinterlegte Weiß ausgegeben.
HINWEIS: Der Maximalwert kann auf „0" begrenzt werden. In diesem Fall reagiert ein Farbkanal
nicht auf einen gesendeten DMX-Wert. Dies kann als Gerätefehler fehlinterpretiert werden.
PERSON HSIC
CAL ****
WT WH.01 R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
WH.11
o
o
o
RGBW R.(0 - 255)
Aktivieren des Passwortschutzes
Im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de-
aktiviert. Wenn KEY auf ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils
30 Sekunden nach der letzten Eingabe erneut gesperrt. Für Änderungen im Menü muss dann das
Passwort UP - DOWN - UP - DOWN - ENTER eingegeben werden.
MENU
PERSON HSICKEY ON
HSIC
OFF
W.(0 - 255)
G.(0 - 255)
B.(0 - 255)
PERSON HSIC
ZOOM POS1
HSIC
POS2
0 - 255
0 - 255
Zoombereich für DMX-Ansteuerung einstellen
MENU
Im Zoom-Menü kann zusätzlich die Start- (POS1) und die Endposition (POS2) für die Steuerung des
motorischen Zooms via DMX eingestellt werden. Diese Werte werden limitiert durch die
Zoom-Einstellungen im Menü Verschiedene Einstellungen.
Installierte Software Version
Während des Bootens des Gerätes wird für ca. 5 Sekunden die aktuell auf dem Gerät installierte
Softwareversion angezeigt.

DMX-Kanalbelegung
Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich
viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend.
Es sind 9 DMX-Personalities (3-/3-/4-/4-/5-/6-/7-/12-/17-Kanäle) wählbar.
Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen.
Auf der Website steht das aktuellste Dokument „DMX-Channels“ als pdf zum Download zur
Verfügung.
Steuerung mit DMX512
D-14
1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 White
Colour Macro
0-10 No Function
11-30 Red 100% / Green 100% / Blue 0%
31-50 Red Down / Green 100% / Blue 0%
51-70 Red 0%/ Green 100% / Blue Up
71-90 Red 0% / Green Down / Blue 100%
91-110 Red Up / Green 0% / Blue 100%
111-130 Red 100% / Green 0% / Blue Dow n
131-150 Red 100% / Green Up / Blue Up
151-170 Red Down / Green Down / Blue 100%
171-200 Red 100% / Green 100% / Blue 100% / White 100%
201-205 White 1: 3200K
206-210 White 2: 3400K
211-215 White 3: 4200K
216-220 White 4: 4900K
221-225 White 5: 5600K
226-230 White 6: 5900K
231-235 White 7: 6500K
236-240 White 8: 7200K
241-245 White 9: 8000K
246-250 White 10: 8500K
251-255 White 11: 10000K
TOUR Mode
6

Strobe
0-10 No Function
11-255 1-20Hz
Auto
0-40 No Function
41-50 Auto 1
51-60 Auto 2
61-70 Auto 3
71-80 Auto 4
81-90 Auto 5
91-100 Auto 6
101-110 Auto 7
111-120 Auto 8
121-130 Auto 9
131-140 Auto 10
141-150 PR.01
151-160 PR.02
161-170 PR.03
171-180 PR.04
181-190 PR.05
191-200 PR.06
201-210 PR.07
211-220 PR.08
221-230 PR.09
231-255 PR.10
9 0-255 Auto Speed Adjustment
Dimmer Speed
0-9 Preset Dimmer Speed From Display Menu
10-29 Linear Dimmer
30-69 Non Linear Dimmer 1 (Fastest)
70-129 Non Linear Dimmer 2
130-189 Non Linear Dimmer 3
190-255 Non Linear Dimmer 4 (Slow est)
11 0-255 Zoom
Zoom Reset
0-200 No Function
201-220 Zoom Reset
221-255 No Function
8
10
12
7
D-15

1 0-255 Master Dimmer
2 0-255 Master Dimmer Fine
3 0-255 Red
4 0-255 Red Fine
5 0-255 Green
6 0-255 Green Fine
7 0-255 Blue
8 0-255 Blue Fine
9 0-255 White
10 0-255 White Fine
Colour Macro
0-10 No Function
11-30 Red 100% / Green 100% / Blue 0%
31-50 Red Down / Green 100% / Blue 0%
51-70 Red 0%/ Green 100% / Blue Up
71-90 Red 0% / Green Down / Blue 100%
91-110 Red Up / Green 0% / Blue 100%
111-130 Red 100% / Green 0% / Blue Down
131-150 Red 100% / Green Up / Blue Up
151-170 Red Down / Green Down / Blue 100%
171-200 Red 100% / Green 100% / Blue 100% / White 100%
201-205 White 1: 3200K
206-210 White 2: 3400K
211-215 White 3: 4200K
216-220 White 4: 4900K
221-225 White 5: 5600K
226-230 White 6: 5900K
231-235 White 7: 6500K
236-240 White 8: 7200K
241-245 White 9: 8000K
246-250 White 10: 8500K
251-255 White 11: 10000K
Strobe
0-10 No Function
11-255 1-20Hz
TR16 Mode
11
12
D-16

Auto
0-40 No Function
41-50 Auto 1
51-60 Auto 2
61-70 Auto 3
71-80 Auto 4
81-90 Auto 5
91-100 Auto 6
101-110 Auto 7
111-120 Auto 8
121-130 Auto 9
131-140 Auto 10
141-150 PR.01
151-160 PR.02
161-170 PR.03
171-180 PR.04
181-190 PR.05
191-200 PR.06
201-210 PR.07
211-220 PR.08
221-230 PR.09
231-255 PR.10
14 0-255 Auto Speed Adjustment
Dimmer Speed
0-9 Preset Dimmer Speed From Display Menu
10-29 Linear Dimmer
30-69 Non Linear Dimmer 1 (Fastest)
70-129 Non Linear Dimmer 2
130-189 Non Linear Dimmer 3
190-255 Non Linear Dimmer 4 (Slowest)
16 0-255 Zoom
Zoom Reset
0-200 No Function
201-220 Zoom Reset
221-255 No Function
17
13
15
D-17

1 0-255 Hue
2 0-255 Saturation
3 0-255 Value
HSV Mode
1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
AR1.D Mode
1 0-255 Red
2 0-255 Green
3 0-255 Blue
4 0-255 White
ARC.2 Mode
1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 White
AR2.D Mode
D-18
1 0-255 Red
2 0-255 Green
3 0-255 Blue
ARC.1 Mode
1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 White
6 0-255 Strobe
AR2.S Mode

1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 White
6 0-255 Zoom
7 0-255 Zoom Reset
AR2.Z Mode
D-19

Delivery
- Expolite Tour-LED Power 56 RGBW Zoom
Expolite devices are carefully checked before shipment. If the delivery is not complete,
please contact your distributor immediately.
- Power connection cable
- General Information for Expolite Units
- User Manual
E-20
