FOR-A MV-1200 User manual

/MULTI
VIDEO
/AUDIO
ALL OUT
OP OUT3 OP OUT4 USER4
USER3
USER2USER1
SDI OUT
AUTO
FULL (MUTE) ENTER
(LOCK) (TEST)
MENU
HDMI OUT
/OP OUT2/OP OUT1
1 2 3 4 5 6 7 8
910 11 12 13 14 15 16
MV-1200
MULTI VIEWER
ON
OFF
POWER 1 POWER 2
POWER 1
POWER 2
FAN
ALARM
GENLOCK

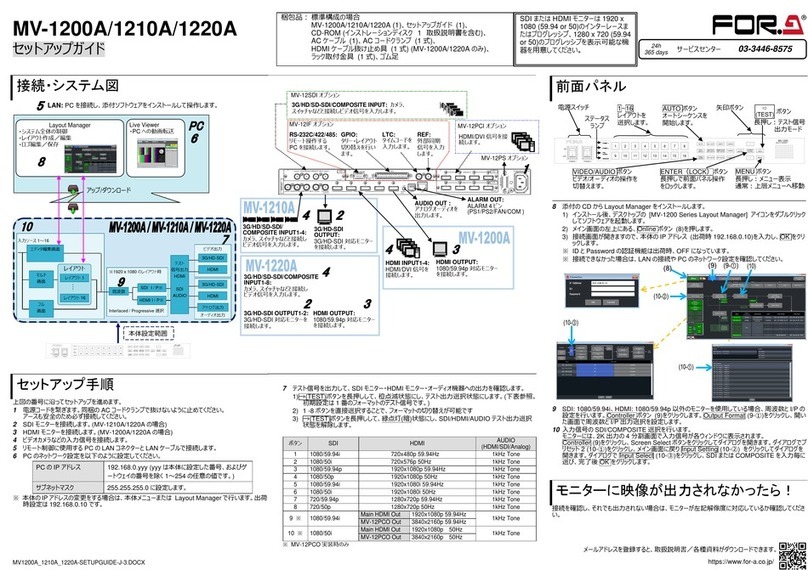

接続・システム図
セットアップ手順
上図の番号に沿ってセットアップを進めます。
1電源コードを繋ぎます。同梱の AC コードクランプで抜けないように止めてください。
アースも安全のため必ず接続してください。
2SDI モニタを接続します。(MV-1210/1220 の場合)
3HDMI モニタを接続します。(MV-1200/1220 の場合)
4ビデオカメラなどの入力信号を接続します。
5リモート制御に使用する PC のLAN コネクタと LAN ケーブルで接続します。
6PC のネットワーク設定を以下のように設定してください。
PC のIP アドレス
192.168.0.yyy (yyy は本体に設定した番号、およびゲ
ートウェイの番号を除く 1～254 の任意の値です。)
サブネットマスク
255.255.255.0 に設定します。
※本体の IPアドレスの変更をする場合は、本体メニューまたは Layout Managerで行います。出荷
時設定は 192.168.0.10 です。
7テスト信号を出力して、SDI モニタ・HDMI モニタ・オーディオ機器への出力を確認します。
1)→(TEST)ボタンを長押しして、橙点滅状態にし、テスト出力選択状態にします。(下表参照。
初期設定は 1番のフォーマットのテスト信号です。)
2) 1 -8 ボタンを直接選択することで、フォーマットの切り替えが可能です
3) →(TEST)ボタンを長押しして、緑点灯(暗)状態にし、SDI/HDMI/AUDIO テスト出力選択
状態を解除します。
ボタン
SDI
HDMI
AUDIO
(HDMI/SDI/Analog)
1
1080/59.94i
720x480p 59.94Hz
1kHz Tone
2
1080/50i
720x576p 50Hz
1kHz Tone
3
1080/59.94p
1920x1080p 59.94Hz
1kHz Tone
4
1080/50p
1920x1080p 50Hz
1kHz Tone
5
1080/59.94i
1920x1080i 59.94Hz
1kHz Tone
6
1080/50i
1920x1080i 50Hz
1kHz Tone
7
720/59.94p
1280x720p 59.94Hz
1kHz Tone
8
720/50p
1280x720p 50Hz
1kHz Tone
9 ※
1080/59.94i
Main HDMI Out
1920x1080p 59.94Hz
1kHz Tone
MV-12PCO Out
3840x2160p 59.94Hz
10 ※
1080/50i
Main HDMI Out
1920x1080p 50Hz
1kHz Tone
MV-12PCO Out
3840x2160p 50Hz
※MV-12PCO 実装時のみ
前面パネル
8添付の CD から Layout Manager をインストールします。
1) インストール後、デスクトップの [MV-1200 Series Layout Manager] アイコンをダブルクリック
してソフトウェアを起動します。
2) メイン画面の左上にある、Online ボタン (8)を押します。
3) 接続画面が開きますので、本体の IP アドレス (出荷時 192.168.0.10)を入力し、OK をクリ
ックします。
※ID とPassword の認証機能は出荷時、OFF になっています。
※接続できなかった場合は、LAN の接続や PC のネットワーク設定を確認してください。
9SDI: 1080/59.94i、HDMI: 1080/59.94p 以外のモニタを使用している場合、周波数と I/P の設
定を行います。Controller ボタン (9)をクリックします。Output Format (9-①)をクリックし、開いた
画面で周波数と I/P 出力選択を設定します。
10 入力信号の SDI/COMPOSITE 選択を行います。
モニタには、2K 出力の 4分割画面で入力信号が各ウィンドウに表示されます。
Controller (9)をクリックし、Screen Selectボタンをクリックしてダイアログを開きます。ダイアログでプ
リセット 2 (10-①)をクリックし、メイン画面に戻り Input Setting (10-②) をクリックしてダイアログを
開きます。ダイアログで Input Select (10-③)をクリックし、SDI または COMPOSITE を入力毎に
選び、完了後 OK をクリックします。
モニタに映像が出力されなかったら！
接続を確認し、それでも出力されない場合は、モニタが左記解像度に対応しているか確認してくださ
い。
MV-1200/1210/1220
セットアップガイド
梱包品： 標準構成の場合
MV-1200/1210/1220 (1)、セットアップガイド (1)、
CD-ROM (インストレーションディスク 1取扱説明書を含む)、
AC ケーブル (1)、AC コードクランプ (1 式)、
HDMI ケーブル抜け止め具 (1 式) (MV-1200/1220 のみ)、
ラック取付金具 (1 式)、ゴム足
SDI または HDMI モニタは 1920 x
1080 (59.94 or 50)のインターレースま
たはプログレッシブ、1280 x 720 (59.94
or 50)のプログレッシブを表示可能な機
器を用意してください。
電源スイッチ
ステータス
ランプ
AUTO ボタン
オートシーケンスを
開始します。
VIDEO/AUDIO ボタン
ビデオ/オ－ディオの操作を
切替えます。
1~16
レイアウトを
選択します。
MENU ボタン
長押し：メニュー表示
通常：上層メニューへ移動
矢印ボタン
ENTER（LOCK）ボタン
長押しで前面パネル操作
をロックします。
ボタン
長押し：テスト信号
出力モード

(TEST)
LAN: PC を接続し、添付ソフトウェアをインストールして操作します。
Layout Manager
・システム全体の制御
・レイアウト作成／編集
・ロゴ編集／保存
Live Viewer
・PC への動画転送
アップ/ダウンロード
オーディオ出力
ビデオ出力
本体設定範囲
※1920ｘ1080 のレイアウト時
Interlaced / Progressive 選択
アナログ出力
HDMI I / P※
入力ソース 1～16
周波数
/MULTI
VIDEO
/AUDIO
ALL OUT
OP OUT3 OP OUT4 USER4
USER3
USER2USER1
SDI OUT
AUTO
FULL (MUTE) ENTER
(LOCK) (TEST)
MENU
HDMI OUT
/OP OUT2/OP OUT1
1 2 3 4 5 6 7 8
910 11 12 13 14 15 16
MV-1200
MULTI VIEWER
ON
OFF
POWER 1 POWER 2
POWER 1
POWER 2
FAN
ALARM
GENLOCK
フル
画面
マルチ
画面
エディタ編集画面
レイアウト
.
.
.
.
レイアウト 1
レイアウト 16
SDI I / P※
テスト
信号出力
HDMI
SDI
AUDIO
3G/HD-SDI
HDMI
3G/HD-SDI
HDMI
3G/HD-SDI
OUTPUT:
3G/HD-SDI 対応モニタを
接続します。
LTC:
タイムコードを
入力します。
3G/HD/SD-SDI/COMPOSITE INPUT: カメラ、
スイッチャなどと接続しビデオ信号を入力します。
HDMI/DVI 信号を接
続します。
ALARM OUT:
ALARM 4 ピン
(PS1/PS2/FAN/COM )
AUDIO OUT：
アナログオーディオを
出力します。
3G/HD/SD-SDI/
COMPOSITE INPUT1-4:
カメラ、スイッチャなどと接続し
ビデオ信号を入力します。
HDMI OUTPUT:
1080/59.94p 対応モニタを
接続します。
RS-232C/422/485:
リモート操作する
PC を接続します。
GPIO:
タリー・レイアウト
切り替えを行い
ます。
REF:
外部同期
信号を入力
します。
HDMI INPUT1-4:
HDMI/DVI 信号を
接続します。
MV-12IF オプション
MV-12PCI オプション
MV-12SDI オプション
MV-12PS オプション
AC100-240V 50/60Hz IN
1 2 3 4
LAN
L/R
HDMI OUTPUTHDMI INPUT
4321
3G/HD-SDI
OUTPUT
3G/HD/SD-SDI,COMPOSITE INPUT
SER.NO.
3G/HD/SD-SDI,COMPOSITE INPUT S/No.
MV-12SDI
RS-232C-422/485
S/No.
GPIO LTC REF
MV-12IF
21 3 4
1 2 3 4
S/No.
S/No.
MV-12PCO
DC12V IN
MV-12PCI
HDMI OUTPUT
HDMIINPUT
1 2 3 4
AUDIO
OUT ALARM OUT
3G/HD-SDI OUTPUT1-2:
3G/HD-SDI 対応モニタを
接続します。
3G/HD/SD-SDI/COMPOSITE
INPUT1-8:
カメラ、スイッチャなどと接続し
ビデオ信号を入力します。
HDMI OUTPUT:
1080/59.94p 対応モニタを
接続します。

/MULTI
VIDEO
/AUDIO
ALL OUT
OP OUT3 OP OUT4 USER4
USER3
USER2USER1
SDI OUT
AUTO
FULL (MUTE) ENTER
(LOCK) (TEST)
MENU
HDMI OUT
/OP OUT2/OP OUT1
1 2 3 4 5 6 7 8
910 11 12 13 14 15 16
MV-1200
MULTI VIEWER
ON
OFF
POWER 1 POWER 2
POWER 1
POWER 2
FAN
ALARM
GENLOCK
Connection and System Configuration
Setup Procedure
The procedure is shown numbered in the above figure.
1Apply DC power to the MV-1200/ MV-1210 Main Unit using the supplied AC cord.
Secure the cord with the supplied AC cord retaining clip.
Ground the unit for your safety.
2Connect an SDI monitor. (MV-1210/1220 only)
3Connect an HDMI monitor. (MV-1200/1220 only)
4Connect signal source devices, such as video cameras.
5Connect a PC to be used for remote control to the Main Unit LAN connector using a
LAN cable.
6Change the PC network settings for the connection with the Main Unit.
PC IP address
192.168.0.yyy (yyy is any number from 1 to 24
except for the number set for the Main Unit and
gateway number.)
Subnet mask
Set to 255.255.255.0.
* The Main Unit IP address can be changed in the Main Unit menu or Layout
Manager. 192.168.0.10 is the default IP address.
7Verify outputs to the SDI monitor, HDMI monitor and audio devices using test signals.
1) Hold down the (TEST) button for it to flash amber so that a test signal is output.
(See the table below. 1 is the default format test signal)
2) The format can be switched by selecting 1 - 8 button directly.
3) Hold down the (TEST) button for it to switch to dim right (green) to exit
HDMI/SDI/AUDIO test signal selection mode.
Button
SDI
HDMI
AUDIO
(HDMI/SDI/Analog)
1
1080/59.94i
720x480p 59.94Hz
1kHz Tone
2
1080/50i
720x576p 50Hz
1kHz Tone
3
1080/59.94p
1920x1080p 59.94Hz
1kHz Tone
4
1080/50p
1920x1080p 50Hz
1kHz Tone
5
1080/59.94i
1920x1080i 59.94Hz
1kHz Tone
6
1080/50i
1920x1080i 50Hz
1kHz Tone
7
720/59.94p
1280x720p 59.94Hz
1kHz Tone
8
720/50p
1280x720p 50Hz
1kHz Tone
9 *
1080/59.94i
Main HDMI Out
1920x1080p 59.94Hz
1kHz Tone
MV-12PCO Out
3840x2160p 59.94Hz
10 *
1080/50i
Main HDMI Out
1920x1080p 50Hz
1kHz Tone
MV-12PCO Out
3840x2160p 50Hz
* MV-12PCO required
Front Panel
8Install Layout Manager from the supplied CD.
1) Install the software, then double-click on the [MV-1200 Series Layout Manager]
icon to launch the Layout Manager.
2) Press the Online/Offline button in the upper left corner of the main window.
3) The connection dialog appears. Enter the Main Unit IP address, (default:
192.168.0.10), then click OK.
* Note that ID and password protection is not active at the first time.
* If the connection cannot be established, check the LAN connection and the PC
network settings.
9If you are using a monitor other than SDI: 1080/59.94i or HDMI: 1080/59.94p, set
frequency and Interlaced/Progressive. Click the Controller (9) button, then click
Output Format (9-①) to open the menu page. Set frequency and
Interlaced/Progressive in the page.
10 Select SDI/COMPOSITE for the signal input as shown below.
Input signals are displayed in windows in the 4-split screen in 2K format. Click the
Controller (9) button then click the Screen Select button to open the dialog. Click the
Preset02 (10-①) in the dialog then return to the main page then click Input Setting
(10-②) to open the dialog. Click the Input Select button (10-③) in the dialog to
select SDI or COMPOSITE for each input, then click OK.
If Nothing Appears on the Monitor!
Check to see if the monitor has been properly connected. If nothing still appears on the
monitor, check the monitor’s specification sheet to see if the monitor supports any of the
formats listed in the left table.
MV-1200/1210/1220
Quick Setup Guide
Packing List：In case of standard configuration
MV-1200, MV-1210 or MV-1220 (1), Quick Setup Guide(1),
CD-ROM (Installation CD 1 including Operation Manuals),
AC cord (1), AC cord retaining clip (1 set),
HDMI Cable Lacing Bracket (1set) (MV-1200/1220 only),
Rack mount bracket set (1 set), Rubber feet (1 set)
Use SDI or HDMI monitors that
support 1920 x 1080 (59.94 or 50)
interlaced or progressive video
signals, or 1280 x 720 (59.94 or
50) progressive video signals
support monitors.
3G/HD-SDI OUTPUT:
Connect a monitor that
supports 3G/HD-SDI
LTC:
For timecode
input
LAN：Connect a PC to run the supplied software programs.
Layout Manager
・To control overall system
・To create/edit layouts
・To edit/save logos
Live Viewer
(To output video
Signal to PC)
Upload/Download
Audio output
Video output
Front panel control
* If in 1920 x 1080 mode
Interlaced / Progressive selection
SDI I / P *
Test
Signal
Output
HDMI
/SDI
/AUDIO
3G/HD/SD-SDI/COMPOSITE INPUT:
Connect cameras, switchers, etc. to input video sources
Connect HDMI/DVI/PC
input, and etc.
ALARM OUT:
4-pin ALARM
(PS1/PS2/FAN/COM )
AUDIO OUT:
For analog
audio output
3G/HD/SD-SDI/COMPOSITE
INPUT1-4:
Connect cameras, switchers,
etc. to input video sources.
HDMI OUTPUT:
Connect a monitor that
supports 1080/59.94p.
RS-232C/422/485:
Connect a PC for
remote control.
GPIO:
For layout switching
and tally output
REF:
For reference
input
HDMI I / P *
Power switch
Status
lamps
AUTO button:
Starts auto
sequence.
VIDEO/AUDIO button:
Switches Video/Audio
operation
1 –16 :
Selects layout
MENU button:
Hold down: Menu display
Normal: Moves to upper menu
Arrow
buttons
ENTER（LOCK）button:
Hold down: Locks the
front panel operation.
button
Hold down:
Test signal output
menu
HDMI INPUT1-4:
Connect HDMI/DVI/PC input.
MV-12IF Option
MV-12PCI Option
MV-12SDI Option
MV-12PS Option
Layout
.
.
.
.
Layout 1
Layout 16
Input Source1-16
Edit screen
Multi
screen
Frequency

（TEST）
/MULTI
VIDEO
/AUDIO
ALL OUT
OP OUT3 OP OUT4 USER4
USER3
USER2USER1
SDI OUT
AUTO
FULL (MUTE) ENTER
(LOCK) (TEST)
MENU
HDMI OUT
/OP OUT2/OP OUT1
1 2 3 4 5 6 7 8
910 11 12 13 14 15 16
MV-1200
MULTI VIEWER
ON
OFF
POWER 1 POWER 2
POWER 1
POWER 2
FAN
ALARM
GENLOCK
AC100-240V 50/60Hz IN
1 2 3 4
LAN
L/R
HDMI OUTPUTHDMI INPUT
4321
3G/HD-SDI
OUTPUT
3G/HD/SD-SDI,COMPOSITE INPUT
SER.NO.
3G/HD/SD-SDI,COMPOSITE INPUT S/No.
MV-12SDI
RS-232C-422/485
S/No.
GPIO LTC REF
MV-12IF
21 3 4
1 2 3 4
S/No.
S/No.
MV-12PCO
DC12V IN
MV-12PCI
HDMI OUTPUT
HDMIINPUT
1 2 3 4
AUDIO
OUT ALARM OUT
Full
screen
3G/HD-SDI
HDMI
3G/HD-SDI
HDMI
ANALOG
3G/HD/SD-SDI/COMPOSITE
INPUT1-8:
Connect cameras, switchers, etc.
to input video sources.
3G/HD-SDI OUTPUT1-2:
Connect a monitor that
supports 3G/HD-SDI
HDMI OUTPUT:
Connect a monitor that
supports 1080/59.94p.
