Forte TDHV622L User manual

Assembling instruction / Montageanleitung / Notice de montage
/Montaje de instrucción / Instrukcja montażu / Сборка инструкция
/Montáž instrukce / Montáž inštrukcie / Szerelési utasítás
/Сглобяване инструкция / Kurulum Talimatları / Montagem de
instrução / Sestavljanje navodila / Montage instructie / Склапање
инструкцију / Asamblarea de instrucțiuni / Sastavljanje upute /
Montering instruktion / Istruzioni di montaggio / Збірка інструкція /
Montāžas instrukcija / Montavimo instrukcija / Paigaldusjuhend /
Kokoamisohjeisiin
EN.Follow the manufacturer’s assembly instructions, otherwise danger may occur. DE.Die Montage ist nach der vom Hersteller ausgearbeiteten Anleitung durchzuführen –
andernfalls können Gefahren auftreten. FR.L'installation doit être effectuée conformément aux instructions établies par le fabricant – sinon il peut y avoir un danger. ES.El
montaje debe realizarse de acuerdocon las instrucciones delfabricante. De lo contrario, puede existir un peligro. PL.Montażu należy dokonać zgodnie z instrukcją opracowaną
przez producenta –w przeciwnym wypadku może wystąpić niebezpieczeństwo. RU.Монтаж следует выполнять согласно инструкции, разработанной производителем.
Несоблюдение этого правила может привести к опасности. CZ.Montáž proveďte podle pokynů výrobce, jinak může hrozit vznik nebezpečí. SK.Montáž by mala byť vykonaná
v súlade s návodom, ktorý vypracoval výrobca - v opačnom prípade môže dôjsť k nebezpečenstvu. HU.A telepítést a gyártó használati útmutatója alapján hajtsa végre -
ellenkező esetben veszélyes helyzet alakulhat ki. BG.Монтажът трябва да се извърши в съответствие с инструкциите на производителя – в противен случай може да
възникне опасна ситуация. TR.Kurulum üreticinin talimatlarına uygun şekilde gerçekleştirilmelidir, aksi takdirde hasar oluşabilir. PT.A montagemdeve ser realizada deacordo
com as instruções do fabricante. Caso contrário, poderá haver perigo. SL.Montažo je treba izvesti v skladu z navodili proizvajalca − v nasprotnem primeru lahko pride do
nevarnosti. NL.Voer montage uit volgens de instructies van de fabrikant, anders kunnen er gevaarlijke situaties ontstaan. SRB.Монтажу изводити у складу с упутством које
је припремио произвођач – у супротном постоји ризик од опасности. RO.Instalarea trebuie efectuată conform instrucțiunilor producătorului - în caz contrar pot apărea
pericole. HR.Montažu izvodite u skladu s uputama koje je pripremio proizvođač – u suprotnom postoji rizik od opasnosti. SV.Följ tillverkarens monteringsanvisningar – annars
kan farorisker uppstå. IT.Eseguire il montaggio nel rispetto delle istruzioni elaborate dal fabbricante - in caso contrario possono verificarsi situazioni di pericolo UA.Монтаж слід
здійснювати згідно зінструкцією, розробленою виробником - віншому випадку може виникнути небезпека. LV.Uzstādīšana jāveic saskaņā ar ražotāja instrukcijām, jo
pretējā gadījumā var rasties apdraudējums. LT.Eseguire il montaggio nel rispetto delle istruzioni elaborate dal fabbricante - in caso contrario possono verificarsi situazioni di
pericolo ET.Ohtude vältimiseks tuleb paigaldamisel jälgida tootja juhiseid. FI.Asennus on suoritettava valmistajan laatiman ohjeen mukaisesti - ohjeen noudattamatta jättäminen
voi aiheuttaa vaaratilanteen.
4
3
2
+
_
5
10
1014
1609
415
max
20 kg
90 MIN
20
TDHV622L
TRONDHEIM

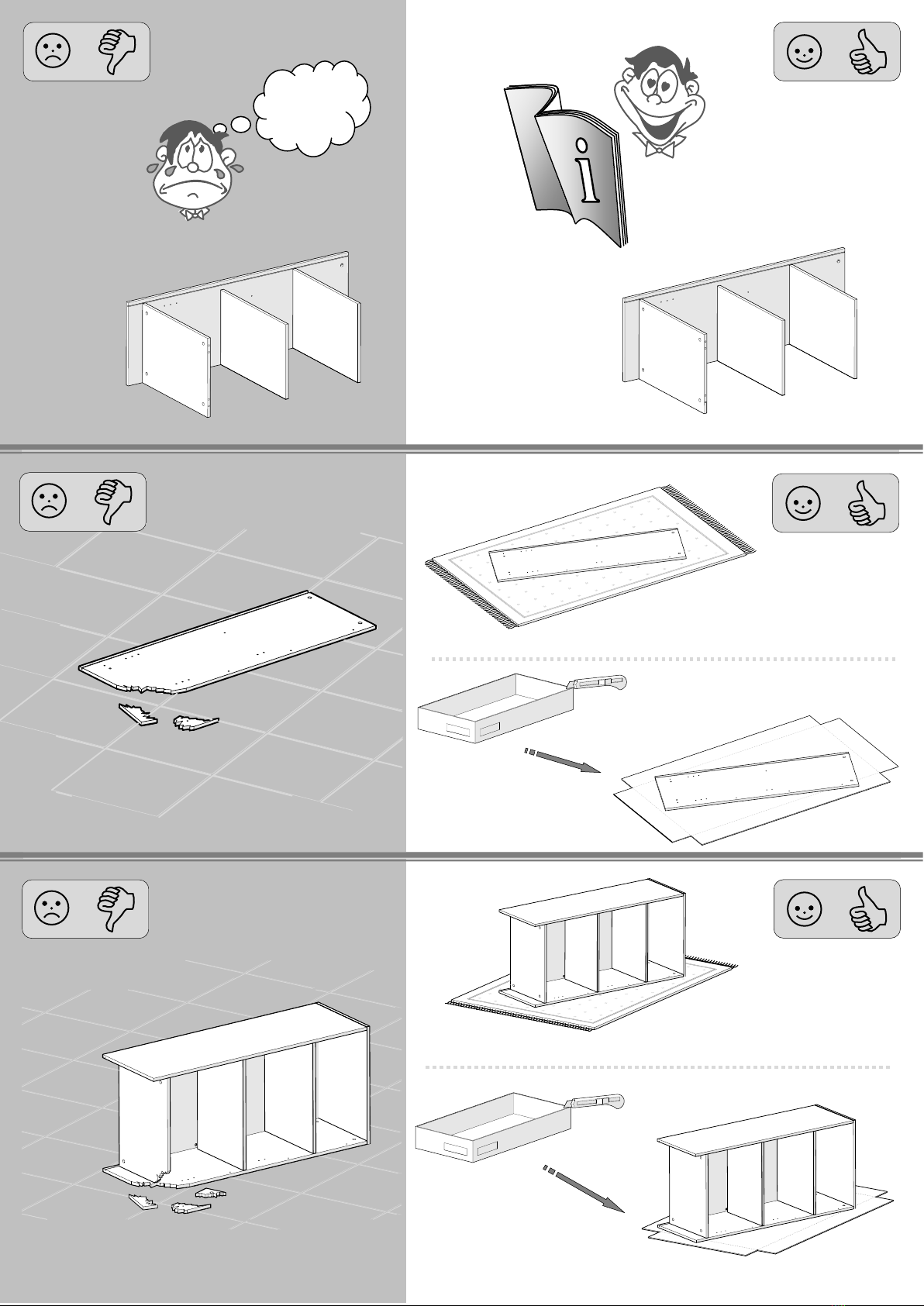

1/24

`
`
`
`
`
`
`
`
2/24

???
3/24

4/24

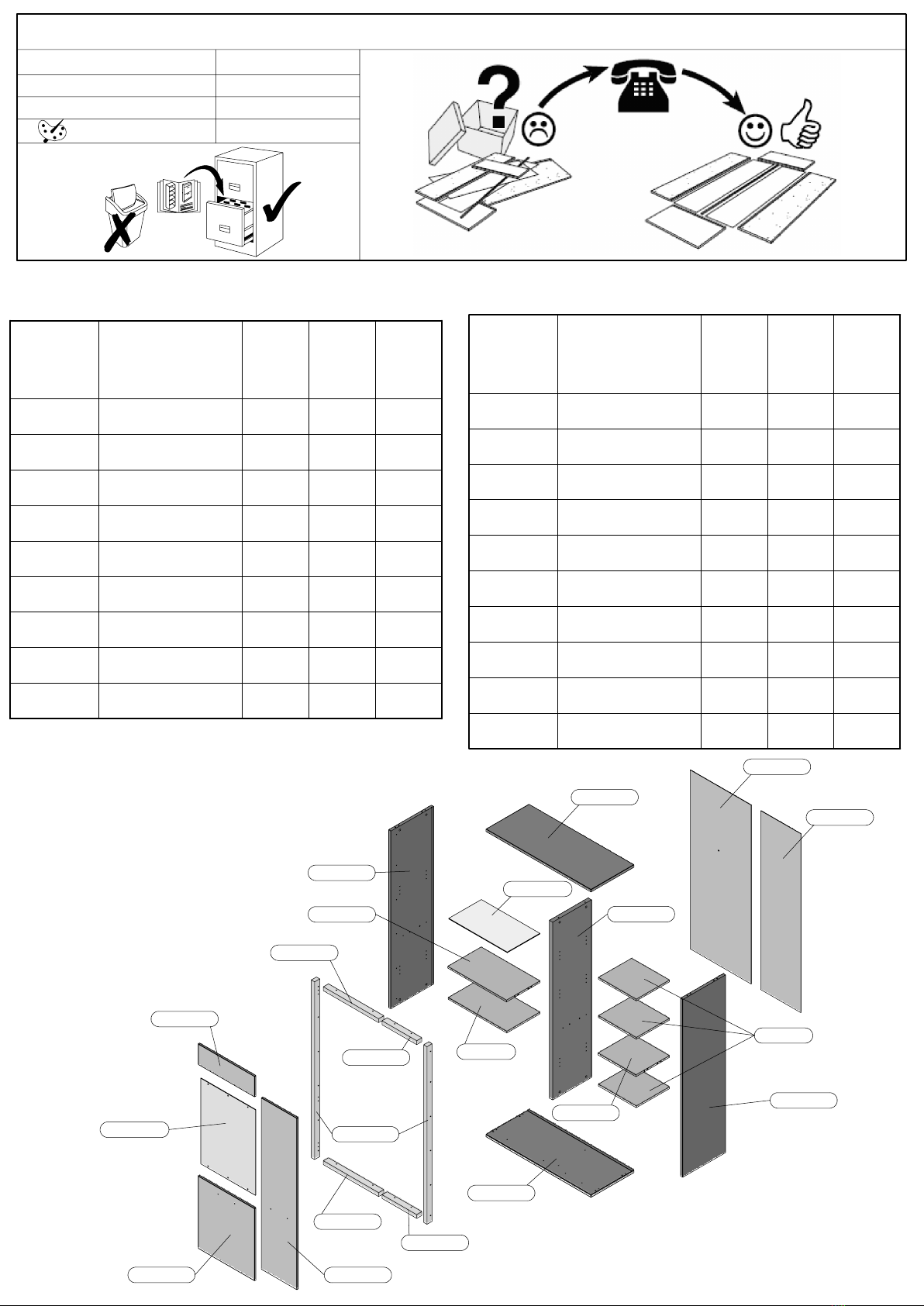

021380
021376
134893
328795
534781
534782
534782
534781
534787
632390632397
S38906
632398
134891
328803
S38909
134906
42019
328809
328810
42020
CODE DIMENSIONS
Colli
-0001
Colli
-0002
Colli
-0003
021376
1496x387x2 1
021380
1496x588x2 1
134891
1486x413x22 1
134893
1486x413x22 1
134906
1486x375x32 1
328795
1014x415x22 1
328803
1014x415x22 1
328809
367x324x15 1
328810
567x324x15 1
CODE DIMENSIONS
Colli
-0001
Colli
-0002
Colli
-0003
42019
365x320x15 3
42020
565x320x15 1
534781
334x50x32 2
534782
534x50x32 2
534787
1485x50x32 2
632390
1434x344x15 1
632397
544x605x15 1
632398
544x173x15 1
S38906
716x529x4 1
S38909
566x315x5 1
TRONDHEIM
Typ • Type • Tip • Típus • Tipo • Тип
Nr. • No. • N° • Номер • Č • Sz
Service • Assistenza • Dienstverlening • Serwis Servis • Szerviz • Сервисная служба
Name • Nom • Nome • Naam • Nazwa • Jméno
• Názov • Név • Denumire • İsim • Название
5/24

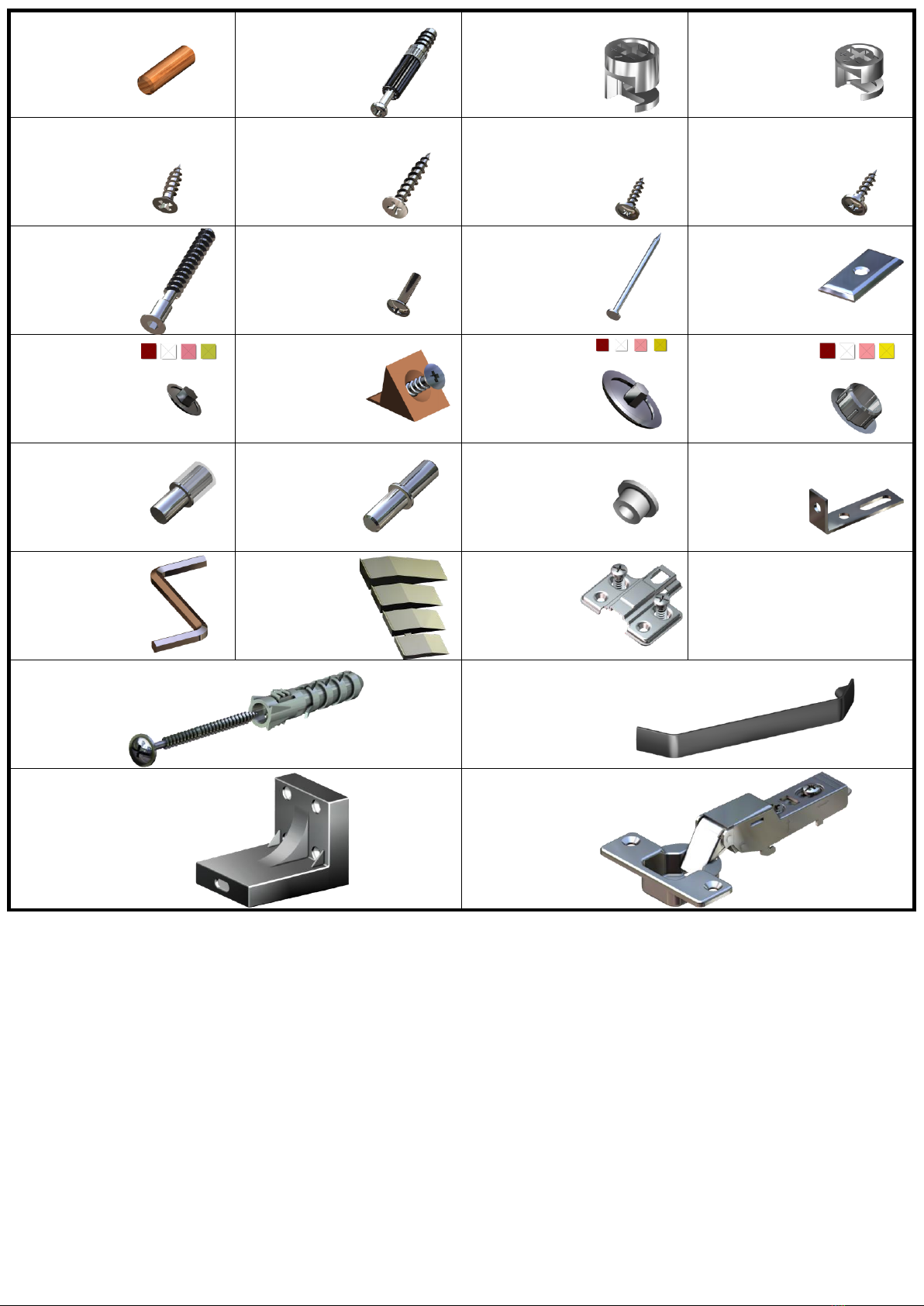

16x
S70969
Ø8x28
20x
S30211
12x
S30205
Ø15x16
8x
S30212
Ø15x12
24x
S34701
Ø4x14
20x
SF31378
Ø4x25
4x
S31298
Ø4x15
6x
S32604
Ø4,5x16
20x
S32080
Ø6,4x50
4x
S30165
M4x20
16x
S31299
Ø1,6x30
10x
S30312
20x
S3yyyy
10x
S30978
20x
S3xxxx
1x
S3zzzz
Ø10
4x
S32677-20
16x
S30337-23
6x
S32993
2x
S30231
1x
S30066
1x
S30577
6x
S38754
2x
S36628-80
Ø10x50,
Ø5x80
2x
S38885
5x
S38790
6x
S38752
6/24

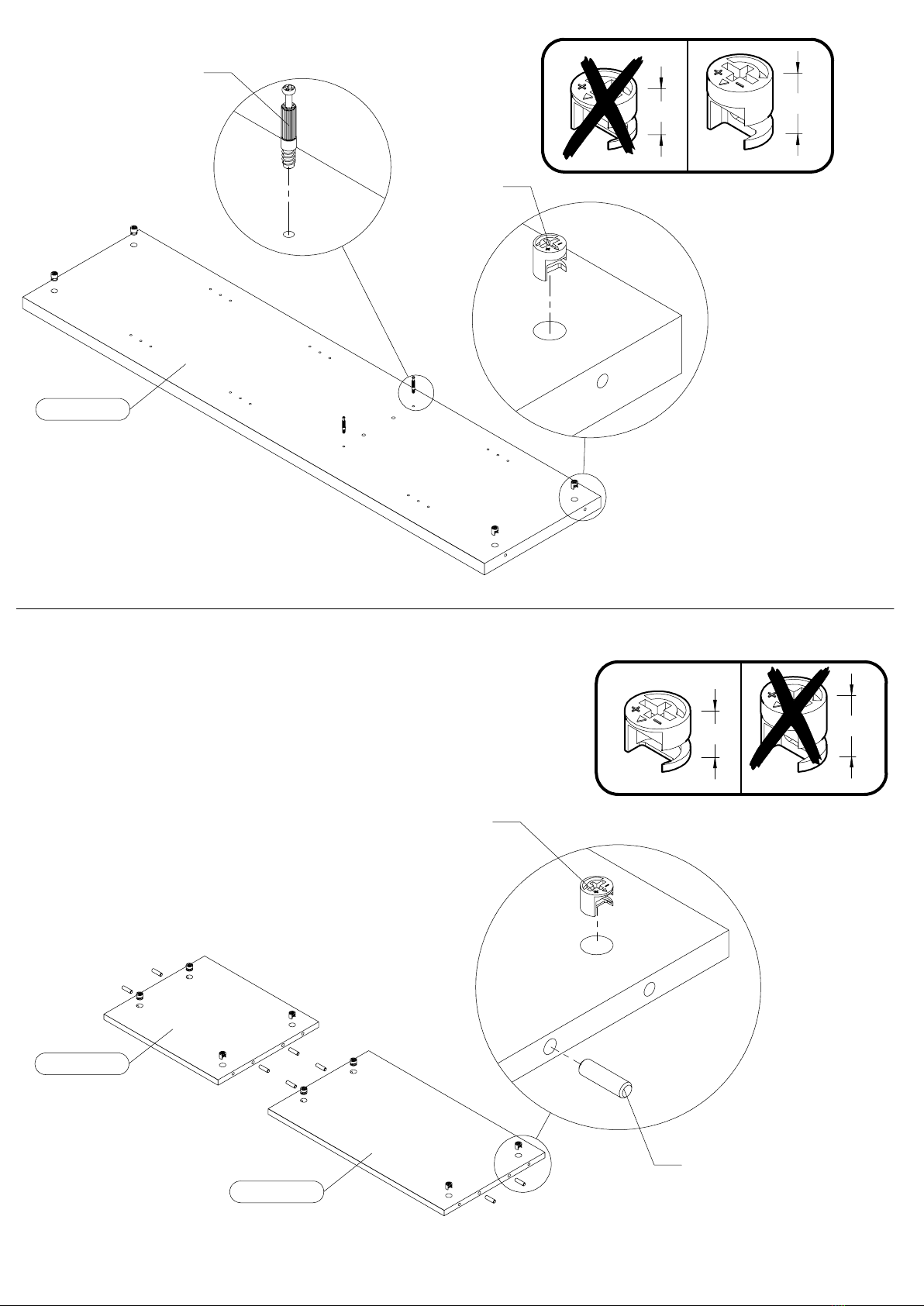

12 16
12 16
134906
S30205
4x
S30211
2x
328809
328810
S30212
8x
S70969
8x
1
2
7/24

81
83
68
51
134906
328809
2x
134906
S30211
2x
3
4
8/24

49
51
328810
2x
134906
134891
S30205
4x
S70969
4x
S30211
2x
5
6
9/24

134893
S30205
4x
S70969
4x
S30211
2x
4x
134893
134891
7
8
10/24

180 °
214
167
328795
328795
SF31378
20x
S38790
5x
S30211
6x
9
11/24

328795
6x
537
021376
021380
10
11
12/24

328803
S31298
4x
S30231
2x
S30211
6x
328803
12
13
6x
13/24

II.
I.
934
a
b
a = b
4
3
2
S30978
10x
S31299
10x
S30312
10x
S31299
6x
14
14/24

S30577
max
10 kg
max
10 kg
15
15/24

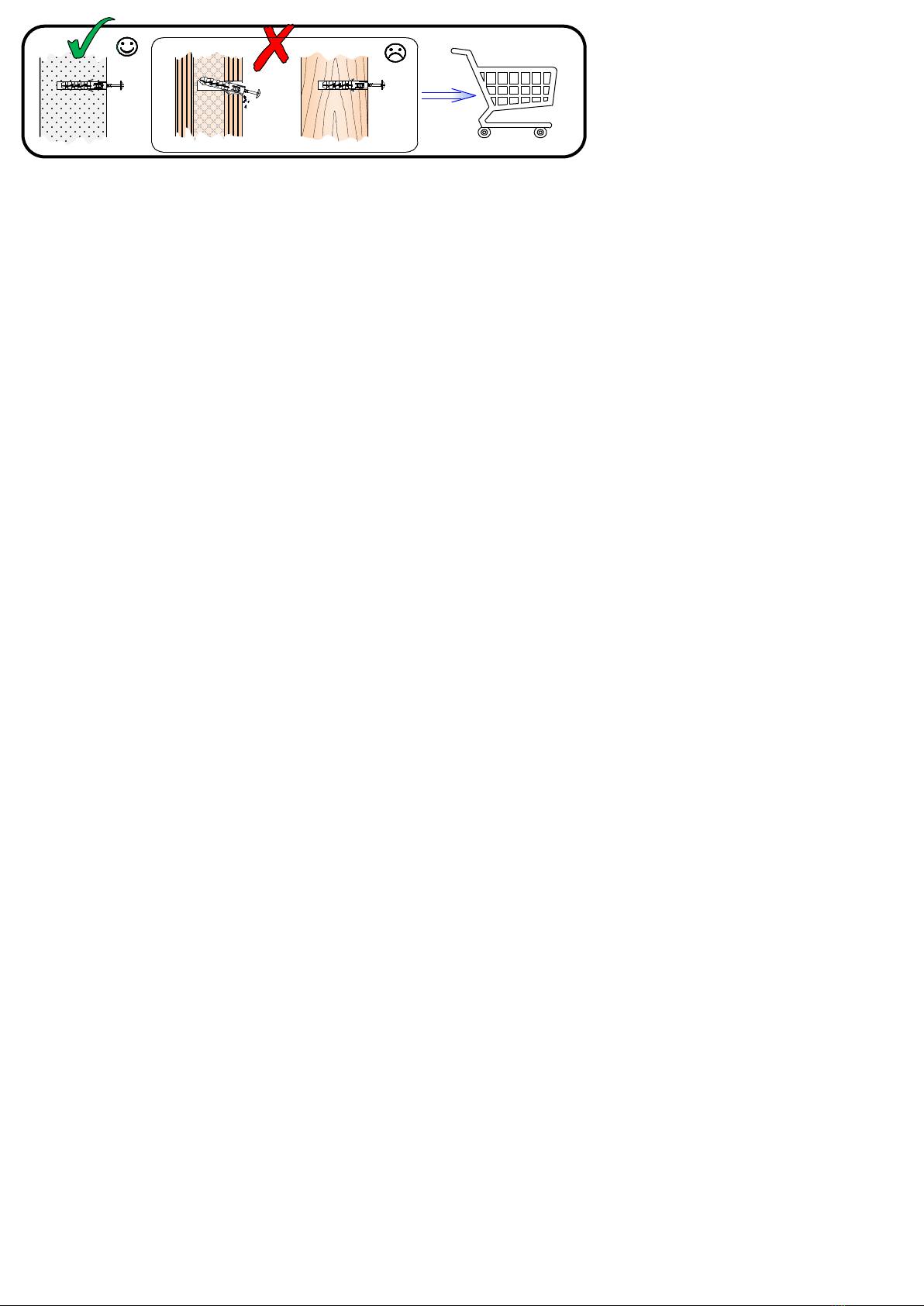

Before suspending or fixing furniture to the
wall (in order to prevent falling over), check
the type and strength of the wall. Select wall plugs
and screws appropriate for the given type of the wall.
In the case of doubts, contact a specialist. The
installation must be performed by a competent
person. WARNING!!! If the rawlplugs with screws
are attached to the product, then they are
intended only for walls made of solid and
homogeneous materials.
Bevor Sie ein Möbelstück an einer Wand
aufhängen oder befestigen (um es gegen
Umkippen zu sichern), prüfen Sie Art und
Tragfähigkeit der Wand. Wählen Sie die für die Wand
geeigneten Dübel und Schrauben. Im Zweifelsfall
kontaktieren Sie bitte einen Fachmann. Die Montage
muss durch eine sachkundige Person ausgeführt
werden. ACHTUNG!!! Wenn der Ware Dübel und
Schrauben beiliegen, sind sie ausschließlich zur
Anwendung an Wänden aus massiven und
einheitlichen Materialien bestimmt.
Avant de suspendre le meuble ou de le fixer
au mur (dans le but d’éviter un
renversement), vérifiez au préalable le type et la
résistance du mur. Utilisez les chevilles et les vis
adaptées au type de mur. En cas de doute, veuillez
contacter un spécialiste. Le montage doit être réalisé
par une personne compétente. ATTENTION!!! Si
l’ensemble contient des chevilles avec des vis,
elles sont adaptées uniquement pour les murs
constitués de matériaux pleins et homogènes.
Antes de colgar o fijar el mueble en el muro
(a fin de proteger contra el vuelco del
mueble), compruebe de antemano la naturaleza y la
resistencia de la pared. Seleccione tacos y tornillos
adecuados para el tipo de la pared. En caso de duda,
consulte a un especialista, debiendo efectuar este
montaje una persona competente. ATENCIÓN!!!
En caso el producto esté acompañado de tacos y
tornillos, éstos se destinan solamente a los
muros hechos con materiales sólidos y
homogéneos.
Przed zawieszeniem mebla, lub
przymocowaniem go do ściany (w celu
zabezpieczenia przed przewróceniem), sprawdź
wcześniej rodzaj i wytrzymałość ściany. Dobierz
odpowiednie kołki i wkręty do rodzaju ściany. W
przypadku wątpliwości skontaktuj się ze specjalistą.
Montaż musi zostać wykonany przez osobę
kompetentną. UWAGA!!! Jeżeli do wyrobu są
dołączone kołki rozporowe z wkrętami, to są one
przeznaczone tylko i wyłącznie do ścian
wykonanych z litych i jednorodnych materiałów.
Перед подвешиванием мебели или ее
креплением к стене (для защиты от
падений) проверьте предварительно тип и
прочность стены. Подберите соответствующие
типу стены дюбели и шурупы. При возникновении
сомнений свяжитесь со специалистом. Монтаж
должен проводиться компетентным лицом.
ВНИМАНИЕ!!! Если к изделию прилагаются
распорные дюбеля с шурупами, они
предназначены исключительно для стен из
литых и однородных материалов.
Před zavěšením nábytku nebo jeho
připevněním ke zdi (za účelem zajištění před
převrácením) dříve zkontrolujte druh a odolnost
stěny. Vyberte k druhu stěny vhodné hmoždinky a
šrouby. V případě pochybností kontaktujte
specialistu. Montáž musí být provedena kompetentní
osobou. POZOR!!! Pokud jsou k výrobku
přiloženy hmoždinky se šrouby, jsou určeny jen a
výhradně do stěn zhotovených z masivních a
homogenních materiálů.
Pred zavesením nábytku alebo jeho
pripevnením na stenu (za účelom zaistenia
pred prevrátením) predtým skontrolujte druh a
odolnosť steny. Vyberte k druhu steny vhodné
hmoždinky a skrutky. V prípade pochybností
kontaktujte špecialistu. Montáž musí byť vykonaná
kompetentnou osobou. POZOR!!! Pokiaľ sú k
výrobku priložené hmoždinky so skrutkami, sú
určené len a výhradne do stien zhotovených z
masívnych a homogénnych materiálov.
A bútor felfüggesztése illetve falhoz való
rögzítése (megakadályozván ezzel
eldőlésének lehetőségét) előtt ellenőrizze a fal fajtáját
és szilárdságát. Megfelelő, a falhoz illő tipliket és
csavarokat használjon. Ha kétsége támadna,
konzultáljon szakemberrel. A felszerelést
csakis egy hozzáértő szakember végezheti el.
FIGYELEM!!! Ha a termékhez tipliket és
csavarokat mellékeltünk, akkor ezeket csakis
tömör és homogén anyagból készült falakhoz
szabad használni.
Преди да закачите мебела, или преди да
го прикрепите към стената (за да се
предотврати падането), проверете
предварително вида и силата на стената.
Използвайте дюбели и винтове подходящи за
вида на стената. В случай на съмнение,
консултирайте се със специалист. Монтажът
трябва да бъде извършен от компетентно лице.
ВНИМАНИЕ!!! Ако с продукта са доставени
дюбели и винтове, те са предназначени
единствено за стени, изработени от твърди и
еднородни материали.
Mobilyayı duvara asmadan veya montaj
etmeden önce (devrilmesini önlemek için)
duvarın türünü ve dayanaklığını kontrol edin. Duvara
uygun dübelleri ve vidaları seçin. Emin olamamanız
durumunda bir uzman ile irtibata geçin. Kurulum
yetkili bir kişi tarafından yapılmalıdır. DİKKAT!!! Bir
ürün ile birlikte vidalar ve dübeller verilirse,
bunlar sadece katı ve homojen malzemelerden
yapılmış duvarlara uygundur.
Antes de pendurar ou fixar o móvel na parede
(a fim de proteger contra a sua queda),
verifique com antecedência a sua natureza e
resistência. Selecione buchas e parafusos
adequados para o tipo da parede. Em caso de
dúvida, consulte um especialista. A montagem deve
ser efetuado por uma pessoa competente.
ATENÇÃO !!! Se o produto for acompanhado de
buchas e parafusos, estes destinam-se só às
paredes feitas com materiais sólidos e
homogéneos.
Pred montažo pohištva na steno ali
pritrditve le-tega k steni (v cilju preprečitve,
da se ne prevrne) prej preverite vrsto in močnost
stene. Izberite vložke in vijake, ki odgovarjajo vrsti
stene. V primeru dvomov se posvetujte s
specialistom. Montažo sme opraviti izključno
ustrezno kvalificirana oseba. POZOR!!! Če so k
izdelku priloženi razporni vložki z vijaki, so le-ti
namenjeni samo in izključno za montažo na stene,
izdelane iz masivnih in homogenih materialov.
Voordat u het meubel ophangt of bevestigt
tegen de muur (om het te beschermen tegen
omvallen) dient u het type en de duurzaamheid van
deze muur na te kijken. Maak gebruik van pluggen
en schroeven die geschikt zijn voor het type muur.
Neem in geval van twijfels contact op met een
specialist. De assemblage dient teworden uitgevoerd
door iemand met kennis van zaken. OPGELET!!!
Indien u kunt kiezen uit bijgevoegde pluggen met
schroeven, dan zijn deze uitsluitend bestemd
voor muren van massieve, homogene materialen.
Pre vešanja nameštaja, ili pričvršćivanja ga
do zida (radi osiguranja od prevrtanja), treba
unapred proveriti vrstu i izdržljivost zida. Treba birati
odgovarajuće eksere i vijke prema određenoj vrsti
zida. U slučaju sumnje kontaktirati se sa
stručnjakom. Montažu mora izvršiti kompetentno lico.
NAPOMENA!!! Ukoliko uz proizvod priloženi su
rastezni ekseri sa vijcima, to su oni namenjeni
samo i isključivo za zidove izrađene iz čvrstih i
jednorodnih materijala.
Înainte de suspendarea unei piese de
mobilier sau atașarea acestuia la perete
(pentru a preveni bascularea), verificați în prealabil
tipul şi gradul de rezistenţă a peretelui. Montați
diblurile și șuruburile adecvate pentru tipul de perete.
În caz de îndoiali, consultați un specialist. Instalarea
trebuie să fie efectuată de către o persoană
competentă. ATENŢIE!!! Dacă un produs este
livrat împreună cu dibluri cu șuruburi, înseamnă
că este proiectat sunt proiectate exclusiv pentru
pereți realizați din materiale solide și omogene.
Prije kačenja nameštaja ili montaže na zidu
(u cilju zaštite od prevtranja), provjerite
vrstu zida i njegovu otpornost. Izaberite odgovarajuće
šarafove i uvijače za određenu vrstu zida. U slučaju
nejasnoća, kontaktirajte stručnjaka. Montažu treba
vršiti stručno lice. PAŽNJA !!! Ako uz proizvod su
uključeni šarafovi, znači to da su oni namjenjeni
samo za zidove napravljene od jedne vrste
materijala.
Innan möbeln hängs upp eller förankras i
väggen (så att den inte välter), kontrollera
först hur väggen är uppbyggd och hur mycket den kan
belastas. Välj sedan lämplig väggplugg och skruv.
Om du är osäker ta kontakt med en specialist.
Montage måste utföras av kompetent person. OBS!!!
Om produkten levereras med väggplugg och
skruv är de avsedda endast till väggar av kompakt
homogent material.
Prima di appendere i mobili,oppure attaccarli
al muro (per proteggerli da ribaltamenti),
verifica prima la tipologia e resistenza del muro.
Scegli i tasselli e viti piu adatti per il tipo di muro. In
caso di dubbi contattare uno specialista. Il montaggio
deve essere fatto da una persona competente.
ATTENZIONE!!!Se viti e tasselli sono inclusi
nell`offerta, essi sono utilizzabili solamente per i
muri fatti di un certo tipo di materiale.
Перед підвішуванням меблів або їх
кріпленням до стіни (з метою захисту
від падінь) перевірте попередньо тип та міцність
стіни. Підберіть відповідні типу стіни дюбелі та
шурупи. При наявності сумнівів зв’яжіться зі
спеціалістом. Монтаж повинен проводитися
компетентною особою. УВАГА!!! Якщо до
виробу додаються розпірні дюбелі з
шурупами, вони призначаються виключно для
стін з литих та однорідних матеріалів.
Norint pakabinti baldus (arba pritvirtinti prie
sienos), reikia patikrinti sienos kokybę ir
stiprumą. Reikia pasirinkti varžtus tinkamus sienos
tipui. Kilus klausimams raginame kreiptis į
specialistus. Montavimą turi atlikti kompetentingas
asmuo. DĖMESIO!!! Varžtai pateikti su baldais
yra skirti tik vientisų medžiagų pastatytams
sienams.
Pirms pakarat, piestiprināt mēbeli pie sienas
(lai to aizsargātu pret apgāšanos), pārbaudiet
sienas veidu un nestspēju. Izvēlieties sienas veidam
atbilstošus dībeļus un skrūves. Šaubu gadījumā
sazinieties ar speciālistu. Montāža jāveic kvalificētai
personai. UZMANĪBU!!! Ja izstrādājumam ir
pievienoti dībeļi ar skrūvēm, tie ir paredzēti tikai
un vienīgi sienām, kas izgatavotas no cietiem un
viendabīgiem materiāliem.
Enne mööbli riputamist või kinnitamist
seinale (ümbermineku tõkestamiseks),
tuleks enne uurida seina olemust ja tugevust.
Paigaldada tüüblid ja kruvid vastavalt seinale.
Kahtluse korral konsulteeruda spetsialistiga.
Paigaldus tuleb teostada pädeva isiku poolt.
TÄHELEPANU!!! Kui toodega on kaasas tüüblid
kruvidega on need mõeldud ainult tahkete ja
homogeensest materjalidest valmistatud seintele.
-EN-
-DE-
-FR-
-ES-
-PL-
-RU-
-CZ-
-HU-
-BG-
- I -
-TR-
-UKR-
- P-
-SLO-
-LV-
-NL-
-EST-
-SRB-
-SK-
-RO-
-HR-
- S -
-LT-
16/24

EN - To prevent the piece of furniture from falling over, please attach it permanently to the wall. / DE - Um ein Umkippen des Möbelstücks zu verhindern, muss es fix an der Wand
befestigt werden. / FR - Pour éviter le basculement des meubles, fixer au mur de façon permanente. / ES - Para evitar que se vuelquen los muebles, fíjelos permanentemente a la
pared. / PL - Aby zapobiec przewróceniu się mebla, należy na stałe przymocować go do ściany. / RU - Для предотвращения опрокидывания мебели ее надо прикрепить к
стене. / CZ - Chcete-li zabránit převrácení nábytku, je potřeba ho trvalo připevniť ke stěně. / SK - Ak chcete zabrániť prevráteniu nábytku, je potrebné ho trvalo pripevniť ku stene.
HU - A bútorok felborulásának megelőzése érdekében tartósan rögzítse a falhoz. / BG - За да се предотврати преобръщане на мебелите е необходимо да се прикрепят към
стената. / TR - Mobilyanin devrilmemesi için, kalici olarak duvara aparatlariyla monte edilmesi tavsiye edilir. / P - Para evitar tombamento móveis permanentemente anexá-lo a
parede. / SLO - Da bi preprečili prevračanje pohištva za trajno pritrditev na steno. / NL - Om kantelen te voorkomen over meubels permanent te bevestigen aan de muur. / SRB - Да
бисте спречили превртања намештаја трајно причвршћивање на зид. / RO - Pentru a preveni desprinderea pieselor de mobilier, va rugam sa le fixati corespunzator pe perete.
HR - Da biste spriječili prevrtanja namještaja trajno ga pričvrstiti na zid. / S - För att förhindra att välta möbler att permanent fästa den pa väggen. / I - Per evitare che si rovesci
sopra i mobili in modo permanente attaccarlo al muro. / UKR - Для запобігання перекидання меблів потрібно прикріпити їх до стіни. / LT - Kad baldas neapvirstu reikia
pritvirtinti jį prie sienos. / LV - Lai novērstu mēbeļu apgāšanos, tai pastāvīgi jābūt piestiprinātai pie sienas. / EST - Toote ümberkukkumise vältimiseks kinnitage see seina külge.
S3zzzz
S36628-80
5mm
10mm
S36628-80
16
1x
17/24

S30066
472
981
534787
534787
15
36
S38754
3x
15
36
S38754
3x
472
534787
534787
15
36
S32080
12x
17
18
18/24

534782
534781
534782
534781
15
36
S30066
S32080
8x
19
334 534
534781 534782
19/24

632390
632398
632397
S38906
S38752
3x
S34701
6x
S32604
6x
S32993
6x
S34701
6x
S38752
3x
20
21
20/24
