Fox F50-811 User manual

I
GB
F
D
E
NL
Leggere il manuale d'istruzione prima di usare l'apparecchiatura.
Please read carefully the user handbook before using the vacuum cleaner.
Nous vous recommandons de lire le manuel d'istructions avant d'utiliser l'appareil.
Lesen Sie die Gebrauchsanweisungen vor der Nutzung des Geräts
Leer el manual de uso antes de utilizar el aspirador.
Om het gebruikhandboek te lezen alvorens de apparaten te gebruiken.

B CA

I
GB
F
D
E
NL

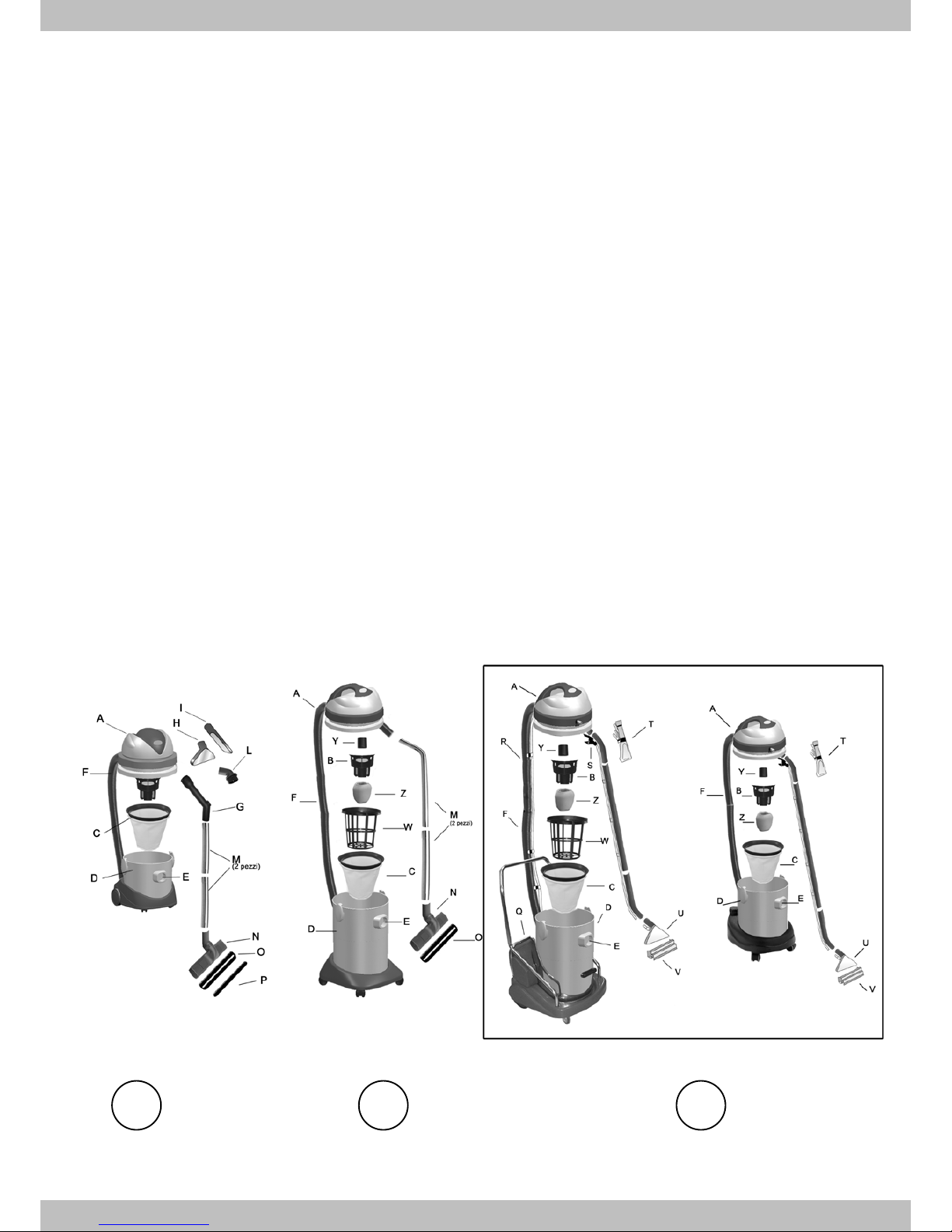

ASPIRAPOLVERE
A Blocco motore (testata)
B Portagalleggiante
C Filtro poliestere
D Fusto
E Bocchettone di
aspirazione
F Tubo flessibile
I Lancia piatta
L Pennello
M Prolunga - due pezzi
N Corpo bocchetta
multiuso
ASPIRATEUR
A Bloc moteur
C Filtre polyester
D Tige
E Suceur
F Tube flexible
G Poignée
H Suceur fauteuil
I Lance plate
L Brosse
M Rallonge – deux
éléments
N Corps suceur
multi-usage
ASPIRADORA
DE POLVO
A Bloque de motor
C Filtro poliéster
D Cuerpo
E Boca de aspiracìon
F Tubo flexible
G Empuñadura
H Boca para sillones
I Boca plana
L Pincel
M Extensiòn - dos piezas
N Cuerpo boca multiuso
VLOEISTOFZUIGER
A Motorblok
C Filter van polyester
D Steel
E Zuigmond
F Slang
G Handgreep
H Zuigmond voor
leunstoelen
I Platte lans
L Penseel
M Verlengsnoer -
twee stukken
N Houder
multifunctionele
zuigmond
STOFZUIGER/
VLOEISTOFZUIGER
A Motorblok
B Ondersteuning
zweven
C Filter van polyester
D Steel
E Zuigmond
F Slang
I Platte lans
L Penseel
M Verlengsnoel -
twee stukken
N Houder multifunctionele
zuigmond
O Accessoire voor vloer
P Accessoire voor
vloeistoffen
Z Sponsfilter voor
vloeibare inname
Y Zweven
INJECTIE/
EXTRACTIE
A Motorblok
B Ondersteuning
zweven
C Filter van polyester
D Steel
E Zuigmond
F Slang
Q Reservoir voor
reinigingsmiddel
R Rilsan buis
S Sproeler voor
reiningsmiddel
T Zuigmond om
leunstoelen te wassen
U Zuigmond tapijt
V Frontstuk vloeistoffen
Z Sponsfilter voor
vloeibare inname
Y Zweven
W Mand (Optionele)
ASPIRADORA
DE AGUA Y POLVO
A Bloque del motor
B Soporte de flotador
C Filtro poliéster
D Cuerpo
E Boca de aspiraciòn
F Tubo flexible
I Boca plana
L Pincel
M Extensiòn - dos piezas
N Cuerpo boca multiuso
O Accesorio para suelo
P Accesorio para liquidos
Z Filtro de espuma
para sustancias liquidas
Y Flotador
INYECCIÒN/
EXTRACCIÒN
A Bloque de motor
B Soporte de flotador
C Filtro poliéster
D Cuerpo
E Boca de aspiracìon
F Tubo flexible
Q Recipiente
detergente
R Tubo rilsan
S Distribuidor detergente
T Boca lavado sillones
U Boca para alfombras
V Frente liquidos
Z Filtro de espuma para
sustancias liquidas
Y Flotador
W Cesto (Opcional)
STAUBSAUGER
A Motorblock
C Polyesterfilter
D Schaft
E Ansaugstutzen
F Schlauch
G Griff
H Düse Sessel
I Flaches Strahlrohr
L Pinsel
M Verlängerung -zwei
Teile
N Gehäuse Allzweckdüse
STAUBSAUGER
FLÜSSIGKEITSSAUGER
A Motorblock
B Schwimmende
Support
C Polyesterfilter
D Schaft
E Ansaugstutzen
F Schlauch
I Flaches Strahlrohr
L Pinsel
M Verlängerung - zwei
Teile
N Gehäuse Allzweckdüse
O Zubehörteil für Boden
P Zubehörteil für
Flüssigkeiten
Z Antischaum Schwamm
Y Schwimmer
EINSPRITZUNG/
EXTRAKTION
A Motorblock
B Schwimmende
Support
C Polyesterfilter
D Schaft
E Ansaugstutzen
F Schlauch
Q Reinigungsmitteltank
R Rilsanschlauch
S Reinigungsmittelausg
abevor richtung
T Sesselreinigungsdüse
U Teppichbodendüse
V Stimteil Flüssigkeiten
Z Antischaumm
Schwamm
Y Schwimmer
WKorb (Optional)
ASPIRATEUR
ASPIRE-LIQUIDES
A Bloc moteur
B Support de flotteur
C Filtre polyester
D Tige
E Suceur
F Tube flexible
I Lance plate
L Pinceau
M Rallonge – deux
éléments
N Corps suceur
multi-usage
O Accessoire pour sol
P Accessoire pour
liquides
Z Filtre mousse pour
aspiration liquide
Y Flotteur
INJECTION/
EXTRACTION
A Bloc moteur
B Support de flotteur
C Filtre polyester
D Tige
E Suceur
F Tube flexible
Q Réservoir détergent
R Tube rilsan
S Distributeur détergent
T Accessoire lave-fauteuil
U Accessoire moquette
V Fronton liquide
Z Filtre mousse pour
aspiration liquide
Y Flotteur
W Panier
ASPIRAPOLVERE
ASPIRALIQUIDI
A Blocco motore (testata)
B Portagalleggiante
C Filtro poliestere
D Fusto
E Bocchettone di
aspirazione
F Tubo flessibile
I Lancia piatta
L Pennello
M Prolunga - due pezzi
N Corpo bocchetta
multiuso
O Accessorio per
pavimento
P Accessorio per liquidi
Z Cappuccio liquidi
Y Galleggiante
INIEZIONE
ESTRATTORE
A Blocco motore (testata)
B Portagalleggiante
C Filtro poliestere
D Fusto
E Bocchettone di
aspirazione
F Tubo flessibile
Q Serbatoio detergente
R Tubo rilsan
S Erogatore detergente
T Bocchetta lavapoltrone
U Bocchetta moquette
V Frontale liquidi
Z Cappuccio liquidi
Y Galleggiante
W Tendifiltro
DUST/LIQUID
VACUUM CLEANER
A Motor fan
B Floater support
C Polyester filter
D Body
E Vacuum nozzle
F Flexible hose
I Flat tool
L Brush
M Extension - two pieces
N Multipurpose tool body
O Floor accessory
P Accessory for liquid
Z Sponge filter for liquid
Y Floater
DUST
VACUUM CLEANER
A Motor fan
C Polyester filter
D Body
E Vacuum nozzle
F Flexible hose
G Grip
H Armchair tool
I Flat tool
L Brush
M Extension - two pieces
N Multipurpose tool body
INIECTION/
EXSTRACTION
A Motor fan
B Floater support
C Polyester filter
D Body
E Vacuum nozzle
F Flexible hose
Q Detergent container
R Rilsan pipe
S Detergent dispenser
T Armchair washing tool
U Fitted carpet nozzle
V Liquid front
Z Sponge filter for liquid
Y Floater
W Basket (Optional)
fig. 05
fig. 06
filter
fig. 01 fig. 02 fig. 03
3
A B Cfig. 04
Q
Q
filter
filter
20lt
8lt

INTRODUZIONE
L'apparecchio da Voi acquistato è un prodotto ad alto contenuto tecnologico
realizzato da un'azienda europea con obiettivi mirati alla ricerca e sviluppo
esclusivamente nel settore aspirapolvere/aspiraliquidi professionali. Questo
manuale è stato realizzato per un migliore utilizzo dell'apparecchio. Vi chiedia-
mo di leggerlo attentamente ed osservarlo. RingraziandoVi per aver preferito
un nostro prodotto Vi auguriamo buon lavoro.
PRESCRIZIONI GENERALI
1. Il presente manuale è da considerarsi parte integrante dell'apparecchio e
va conservato con cura per successive consultazioni.
2. Prelevare l'apparecchio dall'imballaggio, assicurarsi della sua perfetta
integrità compresi accessori e optionals.
3. Accertarsi che i dati elettrici dell'ìapparecchio, riportati sulla targhetta,
corrispondano a quelli della rete di alimentazione. Se sprovvisti di targhetta
contattare il rivenditore autorizzato.
4. L'apparecchio è da utilizzare solo con accessori e ricambi originali in
quanto garantiscono la sicurezza ed il perfetto funzionamento.
5. Il costruttore non può ritenersi responsabile per danni a persone, animali o
cose dovuti all'utilizzo irresponsabile, oltre che all'uso di accessori e ricambi
non originali dell'apparecchio.
6. La riparazione e/o sostituzione dei vari componenti, in particolare quelli
elettrici, devono essere effettuate da persone qualificate.
7. L'apparecchio è adatto per uso collettivo (es. alberghi, ospedali, scuole,
fabbriche, negozi, etc.).
ATTENZIONE
Non utilizzare l'apparecchio in ogni situazione di incertezza o anomalie in
genere, sia pur non citate nel presente manuale.
INSTALLAZIONE
1. Controllare il posizionamento del filtro e la chiusura dei ganci testata-fusto.
L'errato posizionamento del filtro può causare seri danni all'apparecchio.
2. Innestare il tubo flessibile nel bocchettone di aspirazione (vedi fig. 01);
inserire all'estremità dello stesso l'accessorio adatto all'uso (vedi fig.02). Per i
modelli estrattori innestare il tubo rilsan nell'apposito innesto sulla testata
(vedi fig.03) e inserire all'estremità dello stesso l'accessorio adatto all'uso
(vedi fig 02).
3. Collegare il cavo elettrico dell'apparecchio alla presa di alimentazione con
gli interruttori in posizione "0" (OFF).
4. Per l'aspirazione dei liquidi svuotare l'involucro dalle polveri e rimuovere il
filtro in panno. Operazione da compiere esclusivamente su modelli predispo-
sti all'aspirazione dei liquidi.
5. Importante: reinstallare sempre il filtro in panno per l'aspirazione delle
polveri, in modo da non causare inconvenienti all'apparecchio.
6. Il rumore dell'apparecchio è inferiore a 85 dB(A)
ISTRUZIONI D'USO
1. Tenere libere le zone di ventilazione e non poggiare oggetti, involucri o altro
prima dell' accensione, nonchè durante il funzionamento dell' apparecchio.
2. Poggiare l'apparecchio su un piano sicuro e stabile.
3. Attivare il funzionamento desiderato dell'apparecchio manovrando
l'interruttore adatto all'uso ( avviamento motori, accensione estrattore, coman-
do alimentazione presa per elettroutensile, etc.).
ATTENZIONE
1. L’apparecchio è dotato di una valvola galleggiante che interrompe l'aspira-
zione quando l'involucro è colmo. Quindi spegnere l'apparecchio e vuotare
l'involucro.
2. Non utilizzare l'apparecchio in caso di malfunzionamenti, cali di prestazioni,
parti elettriche non correttamente isolate. Nel caso rivolgersi al rivenditore
autorizzato.
3. Controllare regolarmente il cavo di alimentazione e nel caso lo si trovi
danneggiato rivolgersi al costruttore o ad un centro di assistenza autorizzato
per la sostituzione.
MANUTENZIONE
1. Rimuovere e pulire periodicamente il filtro di aspirazione. Il filtro in stoffa è
possibile lavarlo in acqua e detersivo, prima dell' uso deve risultare asciutto.
2. Sostituire il filtro di aspirazione in presenza di fori, tagli o anomalie in
genere.
3. Controllare e liberare le parti ostruite ( tubo di aspirazione, bocchettone,
spazzole, etc.) da materiali che vi vanno a depositasi.
4. Pulire, se necessario, l'involucro, e comunque non lasciare residui di
polvere e liquidi per tempi lunghi.
ATTENZIONE
La presenza di fori e tagli sulle pareti del filtro di aspirazione possono consen-
tire il passaggio di materiali e divenire possibile causa di irreparabili danni
all'apparecchio.
Modelli ESTRATTORI
1. I modelli ESTRATTORI sono idonei solo all’utilizzo contemporneo in
erogazione ed aspirazione. Per l’aspirazione contemporanea polvere/liquidi
dotare l’apparecchio dei sacchi opportuni ( rivolgersi al rivenditore ).
Nell’utilizzo come estrattore e/o aspira liquidi è fondamentale l’integrità del
cappuccio liquidi Z che va sostituito con regolarità.
2. All’avvio controllare che il serbatoio Q è pieno e tenere il rubinetto erogazio-
ne di T o S aperto alcuni istanti per far sfiatare l’aria e consentire alla pompa
di mettere il circuito in pressione.
3. I modelli ESTRATTORI hanno nei punti Q, T e U dei filtri da pulire con
estrema regolarità. La non pulizia riduce le prestazioni di erogazione e può
danneggiare la pompa, il pressostato e altri componenti del circuito idraulico.
Anche i serbatoi Q vanno puliti regolarmente.
4. Nel serbatoio Q è possibile diluire l’acqua con un detergente opportuno,
rispettando la percentuale di diluizione indicata sul chimico, verificando se è
idoneo all’utilizzo sulla superficie da lavare. MANTENERE LA PERCENTUALE
DI DILUIZIONE MOLTO BASSA, ALMENO INFERIORE AL 5%.
5. I modelli ESTRATTORI con pompa a vibrazione sono provvisti di un
protettore termico che interviene quando la temperatura della pompa è alta.
Per il riavvio è necessario attendere alcuni minuti.
6. Il circuito idraulico è regolato da un pressostato che spegne la pompa
quando il rubinetto di erogazione S è chiuso. Tenere il serbatoio Q sempre
pieno. Se il serbatoio è vuoto e l’interruttore verde è in posizione ON, il presso-
stato non rilevando pressione nel circuito idraulico, lascia la pompa accesa a
vuoto che rischia di danneggiarsi.
SPEGNERE IMMEDIATAMENTE L’INTERRUTTORE VERDE.
7. Nel caso di perdite nel circuito idraulico, specie all’interno della testata
motori, spegnere immediatamente tutti i comandi dell’apparecchio e rivolgersi
ad un distributore autorizzato per un controllo di sicurezza.
8. ATTENZIONE Nel caso di esposizione apparecchio a temperature inferiori
a 0°C non lasciare il circuito idraulico in pressione dopo l'utilizzo. Spegnere
l'interruttore VERDE, aprire un istante il rubinetto per scaricare l'acqua residua
nel circuito.
PRESCRIZIONE DI SICUREZZA
avvertenze: da fare.
1. Tutte le parti conduttrici di corrente devono essere protette contro il getto dell'acqua. PERICOLO DI CORTO CIRCUITO.
2. Alimentare l'apparecchio per mezzo di una sorgente di elettricità regolarmente messa a terra. PERICOLO DI SHOCK ELETTRICO.
3. Il funzionamento con un interruttore differenziale di sicurezza offre una protezione supplementare per l'utente (IΔn=30 mA).
4. Utilizzare l'apparecchio univocamente in situazioni di lavoro per cui è stato progettato e realizzato. PERICOLO DI INFORTUNIO.
5. In caso di perdita di liquidi, schiuma, etc., spegnere immediatamente l'apparecchio.
avvertenze: da non fare.
1. Non lasciare incustodito l'apparecchio funzionante, ne alla portata dei bambini, animali o persone non coscienti delle proprie azioni.
PERICOLO DI INFORTUNIO.
2. Non aspirare sostanze combustibili, infiammabili, (es: ceneri calde), esplosive, tossiche, elettrostatiche o pericolose per la salute dell'utilizzatore. PERICOLO DI
ESPLOSIONE O DI AVVELENAMENTO.
3. Non poggiare o approssimare il terminale di aspirazione a parti delicate del corpo umano (occhi, orecchie, bocca, etc.). PERICOLO DI INFORTUNIO.
4. Non toccare la spina e/o presa con le mani bagnate. PERICOLO DI SHOCK ELETTRICO.
5. Non immergere e non sottoporre a spruzzi l'apparecchio con sostanze liquide. PERICOLO DI CORTO CIRCUITO.
6. Per i modelli estrattori utilizzare solo detergenti compatibili coi materiali di rivestimento del tubo di aspirazione e rilsan. PERICOLO DI INFORTUNIO.
7. Non porre in trazione o sollevare l'apparecchio per mezzo del cavo elettrico. PERICOLO DI CORTO CIRCUITO.
-
I
RIMEDIO
Controllare l’interruttore dell’apparecchio, il fusibile
dell’impianto, il cavo di alimentazione e la presa di corrente.
Dopo il raffreddamento riaccendere
l’apparecchio.
Controllare e pulire
Spegnere l’apparecchio e vuotare il serbatoio.
CAUSA
Mancanza alimentazione elettrica
Il termoprotettore di cui alcuni apparecchi sono
dotati è intervenuto a seguito di un surriscaldamento
Filtro intasato, tubo d’aspirazione od accessori otturati.
Il serbatoio è colmo
DIFETTI
4
L’apparecchio non si avvia
Il funzionamento si blocca improvvisamente.
La potenza di aspirazione diminuisce
La potenza di aspirazione diminuisce brutalmente.
POSSIBILI DIFETTI DI FUNZIONA
MENTO E LORO RIMEDI

-
-
IINTRODUCTION
The purchased appliance taht you have is hightech product made by a
European company closely focused on research and development exclusi-
vely in the professional dust/liquid vacuum cleaner industry. This manual has
been compiled to ensure a better machine use. Please read it carefully and
follow the instructions contained in it. Thank you for having preferred our
product. We hope you will obtain satisfaction from using it.
GENERAL INFORMATION
1. This manual shall be considered ann integral part of the appliance and
should be carefully looked after for subsequent reference.
2. Take the appliance out of its packaging and make sure it is in perfect
condition, including accessories and optionals.
3. Make sure that the electrical data of the appliance, shown on the label,
corresponds to those of the mains supply.
4. The appliance must only be used with original accessories and spare parts
as these ensure safe and perfect operation.
5. The manufacturer disclaims all liability for injury to persons and animals and
damage to things due to the irresponsible use of the appliance and to the use
of non-original accessories and spare parts.
6. The repair and/or replacement of the various component parts, especially
electrical parts, must be done by skilled persons.
7. The appliance is suitable for collective use (hotels, schools, factories,
shops, etc...)
IMPORTANT
Never use the machine in case of uncertainty or faults of any kind l, including
those not mentioned in this manual.
INSTALLATION
1. Check the position of the filter and head-tank fastening hooks. Wrong filter
positioning can cause serious damage to the machine.
2. Fit the hose to the vacuum connector (see fig. 01), fit the required accesso-
ry to the end of the hose (see Fig.02). In the case of extractor models fit the
Rilsan pipe on the connector provided on the head (see Fig.03) and fit the
required accessory to the end of the pipe (see Figure 02).
3. Connect the power cable of the appliance to the power socket with
switches on "0" (OFF POSITION).
4. To vacuum liquids, empty the dust from the container and remove the cloth
filter. This operation must be only be performed on models designed to
vacuum liquids.
5. Important: only refit the cloth filter to vacuum dusts, so as not to cause
problems to the appliance.
6. The noise level is below 85 dB(A)
OPERATION INSTRUCTIONS
1. Keep the ventilation areas and do not place objects, wrappings or anithing
else on the machine before starting or during operation.
2. Reset the machine on a sound and stable surface.
3. Start the required machine operation by pressing the appropriate switch
(start motors, start extractor, power socket command for electric tool, etc.).
IMPORTANT
1. The appliance features a floating valve that interrupts vacuum when the
tank is full. Switch off the appliance and empty the tank.
2. Do not use the appliance in case of malfunction, bad operation, electrical
parts non properly insulated. If necessary, contact your authoryzed dealer.
3. Check regularly the power cable and if it is damaged, please contact the
manufacturer or the authorized technical service for the replacement.
MAINTENANCE
1. Periodically remove and clean the vacuum filter. The cloth filter can be
washed in water and detergent; before using, it must be dry.
2. Replace the vacuum filter in the event of holes, cuts or faults in general.
3. Check and free the blocked parts (vacuum pipes, connector, brushes, etc.)
from any deposited materials.
4. If necessary, clean the tank and in any case, never leave dust or liquid
residues in the tank for long periods.
IMPORTANT
Holes and/or cuts on the sides of the filter could allow transit of materials and
become the cause of serious damage to the appliance.
EXTRACTOR models
1. The EXTRACTOR models are only suitable for simultaneous use with outlet
and extraction. For simultaneous dust/liquids extraction, the appliance must
be fitted with relevant bags (contact your dealer). The integrity of the liquids
cap Z, which must be replaced at regular intervals, is fundamental in use as
extractor and/or liquids suction device.
2. On start-up, check that the tank Q is full and keep the outlet cock of T or S
open for a few seconds in order to bleed the air and allow the pump to pressu-
rise the circuit.
3. The EXTRACTOR models have pumps in points Q, T and U, which must be
cleaned at regular intervals. Lack of cleaning reduces outlet performance and
can damage the pump, the pressure switch and other components in the
hydraulic circuit. The tanks Q must also be cleaned regularly.
4. An appropriate detergent can be added to the water in the tank Q, respec-
ting the dilution percentage indicated on the chemical and verifying that it is
suitable for use on the surface to be washed. KEEP THE DILUTION PERCEN-
TAGE VERY LOW, AT LEAST BELOW 5%.
5. The EXTRACTOR models with vibration pumps are fitted with a circuit
breaker protector, which intervenes when the temperature of the pump is
high. Wait a few minutes before re-start.
6. The hydraulic circuit is adjusted by a pressure switch, which turns the pump
off when the outlet cock S is closed. Keep tank Q full at all times. If the tank is
empty and the green switch is in the ON position, the pressure switch will not
detect pressure in the hydraulic circuit and will therefore leave the pump
running idly, which will thus risk damage. TURN THE GREEN SWITCH OFF
IMMEDIATELY.
7. In the event of leaks in the hydraulic circuit, especially around the motor
head, turn all appliance commands off immediately and contact an authorised
dealer for a safety check.
8. ATTENTION In case of temperatures below 0°C do not leave the hydraulic
circuit under pressure after use. Turn off the green switch, open the tap and
drain the remaining water.
GB
-
SAFETY PRECAUTIONS
caution: what to do
1. All power conduction parts must be protected agains water. SHORT-CIRCUIT RISK.
2. All jobs performed on the appliance, both routines and extraordinary, must always be done with the plug disconnected from the power supply.
3. Operation with a residual current circuit breaker provides extra protection for the operator (IΔn=30 mA).
4. Only ever use the appliance for the purposes for which it hase been designed and manufactured. ACCIDENT RISK.
5. In case of leakes of liquids, foams, etc., turn the appliance off straight away.
caution: what not to do
1. Do not leave the machine running and unguarded nor within reach of children, animals or persons that are not responsible for their own actions.
ACCIDENT RISK.
2. Do not vacuum inflammable combustion substance (eg: hot ashes), explosive and toxic substances, electrostatic or substances that are dangerous
for health. EXPLOSION OR POISONING HAZARD
3. Do not rest the vacuum inlet on or move this cose to delicate parts of the body (eyes, ears, mouth, etc.). ACCIDENT RISK.
4. Do not touch the plug and/or socket with wet hands. ELECTRIC SHOCK RISK.
5. Do not soak the appliance or spray it with liquid substances. SHORT-CIRCUIT.
6. In the case of extractor models, only use detergents compatible with vacuum and rilsan pipe covering materials. ACCIDENT RISK.
7. Do not pull or lift the appliance using the power cable. SHORT-CIRCUIT RISK.
POSIBLES DEFECTOS Y LAS
SOLUCIONES
PROBLEM PROBABLE CAUSE PROBABLE SOLUTION
The machine does not start No current Check main fuse, power cord,
plug and outlet.
The machine suddenly stops. Because of overheating, the thermal protection turnes the
machine off (not available on all the machines).
After the machine has cooled down, you can start it
up again.
Reduced suction power. Filter, nozzle, hose or tube clogged. Check and clean
Suction power suddenly drops. Tank full. Stop the machine and empty the tank.
TROUBLESHOOTING
5

IINTRODUCCIÓN
El aparato adquirido por Ustedes es un producto de alto nivel tecnológico
realizado por una empresa europea cuya actividad se basa en la investiga-
ción y desarollo relacionado exclusivamente al sector de las aspiradores de
agua y polvo profesionales. Este manual ha sido realizado para un mejor uso
del aparato. Rogamos lo lean y observen con atención. Gracias por haber
preferido nuestro producto, esperamos que lo usen con provecho.
INDICACIONES GENERALES
1. El presente manual ha de considerarse parte integrante del aparato y debe
conservarse con cuidado para referencias futuras.
2. Extraer el aparato del embalaje, asegurarse de que el mismo esté perfecta-
mente integro, asi como los accesorios y el equipamiento opcional.
3. Asegurarse de que los datos técnicos del aparato, indicados en la placa de
identificación, correspondan a los de la red de suministro. Si el aparato no
tuviera la placa, se ruega recurrir al revendedor autorizado.
4. El aparado debe utilizarse sólo con los accesorios y repuestos originales,
dado que los mismos garantizan su seguridad y perfecto funcionamiento.
5. El fabricante no se hace responsable por daños a personas, animales o
cosas debidos al uso irresponsable, asi como al uso de accesorios y
repuestos no originales del aparato.
6. La reparación y/o sistitución de los diferentes componentes,sobre todo los
eléctricos, debe ser efectuada por personas cualificadas.
7. El aparato se adapta al uso colectivo (hoteles, hospitales, escuelas,
tiendas, etc.).
ATENCIÓN
No utilizar el aparato ante cualquier situación de incertidumbre o anomalia en
general, aunque las mismas no estén mencionadas en el presente manual.
INSTALACIÓN
1. Controlar que el filtro estè bien ubicado y que los ganchos tapa-cuerpo
estén bien cerrados. Una posición errónea del filtro puede causar daños
serios.
2. Acoplar el tubo flexible en la boca de aspiración (véase fig.01) y aplicar en
el otro extremo el accesorio que se desee utilizar (véase fig. 02). Para los
modelos extractores, acoplar el tubo rilsan en la entrada correspondiente de
la tapa (véase fig. 03) y aplicar en el otro extremo el accesorio que se desee
utilizar (véase fig.02).
3. Enchufar el cable eléctrico del aparato en la toma de alimentación con los
interruptores en posición 0 (OFF).
4. Para la aspiración de liquidos, vaciar la bolsa del polvo y remover el filtro
de paño. Efectuar una rotatión a izquierdas haciendo palanca en las aletas.
Esta operación se realiza exclusivamente en los modelos predispuentos para
la aspiración de lìquidos.
5. Importante: para la aspiración de polvo, volver a instalar siempre el filtro de
paño, a fin de no causar inconvenientes al aparato.
6. El nivel de la rumorosidad es inferior a 85 dB(A).
INSTRUCCIONES PARA EL USO
1. Mantener libres las zonas de aireación y no apoyar objetos, bolsas u otras
cosas antes del encendido asì como durnte el funcionamiento del aparato.
2. Apoyar el aparato sobre una superficie plana y estable.
3. Activar el modo de funcionamiento deseado mediante el interruptor
correspondiente (arranque motores,encendido extractor, alimentación toma
para herramienta eléctrica, etc.).
ATENCIÓN
1. El aparato està dotado de una vàlvula de flotador que interrumpe la
aspiración cuando la bolsa està llena. En ese caso, apagar el aparato y vaciar
la bolsa.
2. No utilizar el aparato en caso de mal funcionamiento, prestaciones
reducidas, partes eléctricas sin adecuado aislamiento. En ese caso, recurrir
al revendedor autorizado.
3. Controlar regulermente el cable electrico y si se encuentra dañado dirigirse
al constructor o a un centro de asistencia autorizado para la sustitución.
MANTENIMIENTO
1. Remover y limpiar el filtro de aspiración periódicamente. Para la remoción
del filtro de paño seguir las indicationes de la fig.04. El filtro de tejido puede
lavarse con agua y detergente, secàndolo antes del uso.
2. Cambiar el filtro de aspiración en caso de orificios, cortes o cualquier otra
anomalia.
3. Controlar y liberar las partes obstruidas (tubo de aspiración, cepillos, etc.)
4. Si es necesario, limpiar la bolsa y, en cualquier caso, no dejar residuos de
polvo y liquido por mucho tiempo.
ATENCIÓN
La presencia de orificios y/o cortes en las paredes del filtro de aspiraciòn
puede dejar pasar el material aspirado y constituir una posible causa de
daños irreparables al aparato.
Modelos EXTRACTORES
1. Estos modelos EXTRACTORES sólo son aptos para el uso simultáneo de
salida y aspiración. Para la aspiración simultánea de polvo/líquidos el aparato
precisa de sacos oportunos (diríjase al distribuidor). Cuando se utiliza como
extractor y/o aspirador de líquidos es indispensable que la capucha de
líquidos Z se mantenga en buen estado, sustituyéndola con frecuencia.
2. Cuando ponga en marcha el aparato controle que el depósito Q esté lleno
y mantenga el grifo de salida T o S abierto unos instantes para purgar de aire,
de forma que la bomba pueda poner el circuito bajo presión.
3. Los modelos EXTRACTORES tienen en los puntos Q, T y U unos filtros que
deben limpiarse frecuentemente. Si no se limpian se reduce la capacidad de
impulsión de la bomba y pueden dañarse el presostato y otros componentes
del circuito hidráulico. Los depósitos Q también deben limpiarse con regulari-
dad.
4. En el depósito Q se puede diluir un detergente adecuado en el agua,
según el porcentaje de dilución indicado en el químico, y comprobando que
sea adecuado para la superficie que se va a limpiar. EL PORCENTAJE DE
DILUCIÓN DEBE SER BAJO, INFERIOR AL 5 %.
5. Los modelos EXTRACTORES con bomba de vibración disponen de
protector térmico, este se dispara si la temperatura de la bomba es alta. Para
volver a poner en marcha el aparato es necesario esperar unos minutos.
6. El circuito hidráulico está regulado por un presostato, que apaga la bomba
cuando el grifo de salida S está cerrado. Mantenga siempre el depósito Q
lleno. Si el depósito está vacío y el interruptor verde está en posición ON, el
presostato, al no detectar presión en el circuito hidráulico, deja la bomba
encendida con vacío, con peligro de avería. APAGUE INMEDIATAMENTE EL
INTERRUPTOR VERDE.
7. En caso de escape en el circuito hidráulico, especialmente si se producen
dentro del cabezal de los motores, apague inmediatamente todos los
mandos del aparato y contacte a un distribuidor autorizado para un control de
seguridad.
8. PRECAUTION Con temperaturas por debajo de 0°C no deje el circuito
hidráulico a presión después de su uso. Apague el interruptor verde y abrir un
momento del grifo, escurrir el agua restante.
INDICACIONES DE SECURIDAD
Advertencias: acciones a realizar
1. Todas las partes conductoras de corriente deben estar protegidas contra el agua. PELIGRO DE CORTOCIRCUITO.
2. Todas las intervenciones en el producto, ordinarias o extraordinarias, deben realizarse con el enchufe desconectado de la red de alimentaciòn. PELIGRO DE
CHOQUE ELECTRICO.
3. El funcionamiento con un interruptor diferencial de securidad brinda una protecciòn suplementaria para el usuario (IΔn=30 mA).
4. Utilizar el aparato exclusivamente en situaciones de trabajo para las cuales ha sido disenado y fabricado. PELIGRO DE ACCIDENTE.
5. En caso de pérdida de liquidos, espuma, etc. apagar immediatamente el aparato.
Advertencias: acciones a evitar
1. No dejar sin supervisiòn el aparato en funcionamiento al alcance de los niños, personas no coscientes de sus como sus proprias acciones o animales. PELIGRO
DE ACCIDENTE.
2. No aspirar sustancias combustibles, infiamables (p. ej. cenizas calientes), explosivas, tòxicas, electrostàticas o nocivas para la salud del usuario. PELIGRO DE
EXPLOSION O ENVENENAMIENTO.
3. No apoyar o aproximar el terminal de aspiraciòn sobre partes delicadas del cuerpo (ojos, orejas, boca, etc.) PELIGRO DE ACCIDENTE.
4. No tocar el enchufe y/o la toma eléctrica con la manos mojadas. PELIGRO DE CHOQUE ELECTRICO.
5. No sumergir o derramar sustancias liquidas sobre el aparato. PELIGRO DE CORTOCIRCUITO.
6. Para los modelos extractores, utilizar solo detergentes compatibles con los materiales de revestimiento del tubo de aspiraciòn y rilsan.
PELIGRO DE ACCIDENTE.
7. No arrastrar o levantar el aparato tirando del cable eléctrico. PELIGRO DE CORTOCIRCUITO.
DEFECTO CAUSAS REMEDIO
La màquina no funciona. Falta de corriente Controlar el interruptor, el fusible del circuito, el cable
y el enchufe.
La maquina deja de funcionar. El termoprotector, presente en algunos modelos, ha desconectado
la màquina, porque està demasiando caliente
Cuando la màquina està de nuevo fria, puede hacerla
funcionar.
La fuerza de aspiracion
disminuye.
El filtro està lieno, el tubo y accesorio estàn atascados. Controlar y eliminar la causa de obstrucciòn
La fuerza de aspiraciòn disminuye de repente El depòsito està lieno. Apagar la màquina y vaciar el deposito
POSIBLES DEFECTOS Y LAS
SOLUCIONES
E
6

PRÉSENTATION
L’appareil que vous avez acheté est un produit au contenu technologique
élevé réalisé par une entreprise européenne dont les objectifs sont centrés
sur la recherche et le développement exclusivement dans le secteur des
aspirateurs/aspire-liquide. Ce manuel a été réalisé pour une meilleure
utilisation de l’appareil. Nous vous demandons de le lire avec beaucoup
d’attention. Nous vous remercions d’avoir bien voulou choisir notre produit et
nousvous souhaitons un bon travail.
RECOMMANDATIONS
1. Le présent manuel doit être considéré comme une partie intégrante de la
machine et il doit être conservé avec soin pour pouvoir être consulté en cas
de besoin.
2. Enlever l’appareil de l’emballage, contrôler son intégrité y compris
accessoires et options.
3. Vérifier si les données électriques de l’appareil qui sont reportées aur la
plaque correspondent à celles du réseau d’alimentation. Si la plaque n’est
pas présente, contacter le revendeur agréé.
4. L’appareil doit être utilisé seulement avec accessoires et pièces de rechan-
ge d’origine car ils garantissent la sécurité et la bonnemarche de l’appreil.
5. Le constructeur n’est pas responsable des dommages causés aux person-
nes, animaux ou choses provoqués par une utilisation irresponsable, ainsi
qu’à l’emploi d’accessoires et de pièces de rechange qui ne sont pas
d’origine.
6. La réparation et/ou le remplacement des différents composants,en particu-
lier les composants électriques, doivent être effectués par des personnes
qualifiées.
7. L’appareil convient pour un usage collectif ( ex. Hôtels, hôpitaux,écoles,
usines, magasins, etc…).
ATTENTION
Ne pas se servir de l’appareil dans des en cas de doute ou en cas d’anomalie,
même si non citées dans le présent manuel.
INSTALLATION
1. Contrôler la mise en place du filtre et la fermeture des crochets tête-tige.
Une mauvaise mise en place du filtre peut causer de graves problémes à
l’appareil.
2. Introduire le tube flexible dans la bouches d’aspiration ( voir fig. 01 );
appliquer l’accessoire adapté à son extrémité ( voir fi. 02 ). Pour le modèle
extracteur, introduire le tube rilsan dans l’embranchement prévu à cet effet (
voir fig. 03 ) et appliquer l’accessoire adapté à l’extrémité de ce dernier ( voir
fig. 02 ).
3. Brancher le câble électrique de l’appareil à la prise d’alimentation avec les
interrupteurs en position « 0 » ( OFF ).
4. Pour aspirer les liquides, vider le bac à poussière et enlever le filtre en tissu.
Opération à accomplir exclusivement sur les modèles mis au point pour
l’aspiration des liquides.
5. Important: remettre toujours en place le filtre en tissu pour l’aspiration des
poussières, de manière à ne pas causer de dommages à l’appareil.
6. Le bruit de l’appareil est inférieur à 85dB(A).
INSTRUCTIONS POUR L’UTILISATION
1. Ne rien mettre devant les zones de ventilation.
2. Avant la mise en route ou pendant le fonctionnement de l’appareil, ne poser
aucun objet sur les zones de ventilation.
3. Poser l’appareil sur un plan d’appui fiable et stable.
4. Démarrer l’appareil en sélectionnant la fonction désirée ( démarrage du moteur,
allumage extracteur, commande alimentation prise pour électro-outil, etc.).
ATTENTION
1. L’appareil est équipé d’une valve flottante qui interrompt l’aspiration quand
le bac est plein. Eteindre ensuite l’appareil et vider le bac.
2. Ne pas utiliser l’appareil en cas de dysfonctionnement, en cas de baisse de
performances ou si les parties électriques sont mal isolées. Le cas échéant
s’adresser au revendeur agréé.
3. Assurez-vous que le câble d’alimentation n’est pas endommagé, sinon
contactez le constructeur ou un centre de service après-vente autorisé.
MAINTENANCE
1. Oter et nettoyer périodiquement le filtre d’aspiration . Le filtre en tissu peut
être lavé avec de l’eau détergent ; il doit être bien sec avant d’être utilisé à
nouveau.
2. Remplacer le filtre d’aspiration s’il a deus trous, coupures ou anomalies de
ce genre.
3. Contrôler et déboucher les accessoires ( tube d’aspiration,suceur, brosses,
etc ) en cas d’obstruction
4. Si nécessaire, nettoyer le bac et surtout, ne jamais laisser à l’intérieur de
poussière et de liquide pendant trop longtemps.
ATTENTION
La présence de trous et/ou coupures sur les parois du filtre d’aspiration peut
permettre l’accès à des matériaux d’endommager irrémédiablement
l’appareil.
F
-
PRECAUTIONS
Avertissements: ce qu’il faut faire:
1. Toutes les parties électriques doivent être protégées des projections d’eau. DANGER DE COURT CIRCUIT
2. Débrancher du réseau d’alimentation pour effectuer toute opération sur les parties électriques
3. Le fonctionnement avec un interrupteur différentiel de sécurité offre une protection supplémentaire pour l’utilisateur (IΔn=30mA).
4. N’utiliser l’appareil que dans des situation de travail pour lesquelles il a été conçu et réalisé.
5. Eteindre immédiatement l’appareil en cas de fuite de liquides, mousse, etc…).
Avertissements: ce qu’il ne faut pas faire
1. Ne jamais laisser l’appareil en marche sans surveillance, ne pas le laisser à la portée d’enfants, personnes ou animaux non conscients de leurs propres actions.
DANGER D’ACCIDENT
2. Ne pas aspirer des substances combustibles, inflammables ( ex: cendres, chaudes), explosives, toxiques, électrostatique ou dangereuses pour la santé de
l’utilisateur. DANGER D’EXPLOSION OU D’EMPOISONNEMENT
3. Ne jamais approcher l’embout d’aspiration ni le mettre contre les parties délicates du corps humain ( yeux, oreilles, bouches, etc.)
DANGER D’ACCIDENT
4. Ne pas toucher la fiche et/ou la prise avec les mains mouillées. DANGER DE CHOC ELECTRIQUE
5. Ne jamais immerger et ne pas projeter des substances liquides sur l’appareil. DANGER DE COURT CIRCUIT
6. Pour les modèles extracteurs, n’utiliser que des détergents compatibles avec le matériau de revêtement du tube d’aspiration et du rilsan.
DANGERD’ACCIDENT
POSIBLES DEFECTOS Y LAS
SOLUCIONES
DÉFAUTS CAUSES REMÈDES
Le système d’aspiration se coupe. Absence de tension électrique. Arrêter l’appareil et vider éventuellement la cuve.
La puissance d’aspiration diminue. La protection thermique est intervenue suite à une
suchauffe ( présente sur certains modèles uniquement ).
Contrôler si nécessaire, les fusibles d’installation,
le câble, la fiche et la prise de courant.
La puissance d’aspiration diminue brusquement Filtre colmaté, tuyaux bouchés
Cuve pleine.
Attendre le complet refroidissement avant de
remettre l’appareil en marche.
PANNES ÉVENTUELLES
ET REMÈDES
7
1. Les EXTRACTEURS ne sont adaptés qu’à l’utilisation contemporaine
d’injection et aspiration.
Pour l’aspiration contemporaine de poussières et liquides, il faut équiper
l’appareil avec les sacs opportuns (demandez au revendeur). Pour
l’utilisation comme extracteur et/ou aspire liquide, il est nécessaire que le
filtre mousse Z soit remplacé avec régularité.
2. A chaque utilisation, vérifiez que le réservoir Q soit plein et ouvrez le
robinet de T ou S pour quelques instants afin de laisser sortir l’air et de
permettre à la pompe de mettre le circuit en pression.
3. Dans les points Q, T et U, les modèles EXTRACTEURS sont fournis de
filtres à nettoyer régulièrement. Le manque d’entretien réduit les performan-
ces d’injection et peut endommager la pompe, le pressostat et les autres
composants du circuit hydraulique. Il faut aussi nettoyer régulièrement les
réservoirs Q.
4. Dans le réservoir Q, il est possible de diluer l’eau avec un détergent
adapté, en respectant le pourcentage de dilution indiqué sur le détergent et
en vérifiant s’il est adapté à l’utilisation sur les surfaces à laver.
5. Les EXTRACTEURS fournis de pompe à vibration sont pourvus d’un
protecteur thermique qu’intervient quand la température de la pompe est
élevée. Dans ces cas, il faut attendre quelques minutes afin de recommen-
cer.
6. Le circuit hydraulique est réglé par un pressostat qui éteint la pompe
quand le robinet d’injection S est fermé. Vérifiez que le réservoir Q soit
toujours plein. Si le réservoir est vide et l’interrupteur vert est en position
ON, le pressostat n’a plus de pression dans le circuit hydraulique et laisse
la pompe en fonction à vide, en risquant de l’endommager. IL FAUT
ETEINDRE IMMEDIATEMENT L’INTERRUPTEUR VERT.
8. ATTENTION températures en dessous de 0°C ne pas quitter le circuit
hydraulique sous pression après l’ utilisation. Eteignez l'interrupteur et ouvrir
un moment vert du robinet pour vidanger l'eau restante.

PRÄSENTATION
Bei dem von Ihnen gekauffen Gerät handelt es sich um ein High-Tech-
Produkt, das von einem europäischen Unternehmen mit ausschließlich auf
den Bereich der Profi-Staub/Flüssigkeitssauger konzentrierten Forshungs
und Entwicklungszielen hergestellt wurde. Dieses Handbuch wurde für eine
bessere Verwendung des Geräts erstellt. Wir bitten Sie, es aufmerksam zu
lesen und einzuhalten. Wir danken Ihnen für den Vorzug, den Sie unserem
Produkt gegeben haben und wünschen Ihnen gute Arbeit
ALLGEMEINE VORSCHRIFTEN
1. Das vorliegende Handbuch ist als wesentlicher Bestandteil des Geräts
anzuschen und wird für spätere Konsultationen sorgfältig aufbewahrt.
2. Das gerät aus der Verpackung nehmen und sich dessen versichern, dass
es selbst und die Zubeörteile un Optionals vollig in Ordnung sind.
3. Sich dessen versichern, dass die auf dem Schildchen wiedergegebenen
elektrischen Angaben des Geräts mit denen des Versorgungsnetzes überein-
stimmen. Solite das Schilden nicht voranden sein, den Vertragshändler
kontaktieren.
4. Das Gerät darf nur mit Originalzubehör und ersatzeteilen verwendet
werden, da sie die Sicherheit und den perfekten Betrieb garantieren.
5. der Hersteller kann nicht für Schäden an Personen, Tieren oder Sachen
haftbar gemacht werden, die durch unverantwortlichen Gebrauch des Geräts
oder Verwendung von NIcht Originalzubehör und ersatzteilen entsthen.
6. Die Reparatur und/oder das Ersetzen der verschiedenen Komponenten,
insbesondere der elektrischen, muss durch Fachpersonal erfolgen.
7. Das Gerät ist für kollektiven Gebrauch (z.B. Hotels, KrankenHäuser,
Schulen, Fabriken, Geschäft, etc) geeignet.
ACHTUNG
Das Gerät nicht in unsicheren Situationen oder bei Störungen im Allgemeinen
verwenden, auch wenn sie nicht im vorliegenden Handbuch zitiert sind.
INSTALLATION
1. Die Positionierung des Filters und das Schließen der Kopf-Scaft-Haken
kontrollieren. Eine falshe positionierung des Filters kann ernsthafte Schäden
des Geräts verursachen.
2. Den Schlauch in den Ansaugstutzen stecken (siehe abb. 03) und an
seinem Ende das entsprechende Zubehörteil (siehe abb 02) einsetzen.
3. Das Stromkabel des Geräts an die Versorgungssteckdose anschließen, mit
den Schaltern in der position "0" (OFF).
4. Für das Ansaugen der Flüssigkeiten die Hülle von den Stäuben befreien
und den Tuchfilter entfernen. Dieser Vorgang ist ausschließlich bei für das
Ansaugen von Flüssigkeiten vorgesehenen Modellen durchzuführen.
5. Wichtig: Den Turchfilter für das Ansaugen von Stäuben immer wieder
installieren, um keine Störungen des Geräts zu verursachen.
6. das Arbeitsgerausch dieses Gerätes ist unter 85 dB(A).
GEBRAUCHSANWEISUNGEN
1. Die Belüflungsbereiche frei halten und vor dem Einschalten sowie während
des Betriebs des Geräts keine Gegenstände, Hüllen oder anderes ablegen.
2. Das Gerät auf einer sicheren und stabilen Fläche positionieren.
3. Den gewünschten Betrieb des Geräts aktivieren, indem der entsprechende
Schalter betätigt wird (Start Motoren, Einschalten Ausziehvorrichtung,
Steuerung der Steckdose für Elekttrowerkzeuge, etc)
ACHTUNG
1. Das Gerät verfügt uber ein Schwimmventil, das die Ansaugung unterbricht,
wenn der Behälter voll ist. Dann das Gerät ausschalten und den Behälter
entleeren.
2. Bei Störungen, Leistungsabfällen und nicht verwenden. Sich in diesem Fall
an den Vertragshändler wenden.
3. Uberprüfen Sie sich an den Hersteller oder an den Kundenservicecenter.
WARTUNG
1. Den Ansaugfilter regelmäßig entfernen und reinigen. Der Stoffilter kann mit
Wasser und Reinigungsmittel gewaschen werden; vor dem Gebrauch muss
er trocken sein.
2. Den Ansaugfilter bei Vorhandensein von Löchern, Schnitten oder
Störungen im Allgemeinen ersetzen.
3. Die verstopften Teile (Ansaugrohr, Stulzen, Bürsten, etc.) kontrollieren und
von Materialen, die sich auf ihnen ablagern, befreien.
4. Wenn nötig, den Behälter reinigen und in keinem Fall Staub und
Flussigkeitsreste lange dort lassen.
ACHTUNG
Das Vorhandensein von Löchern und/oder Schnitten in den Wänden des
Ansaugfilters kann zum Passieren von Materialen führen und irreparable
Schäden des Geräts verursachen.
ABSAUGER-Modelle
1. Die ABSAUGER-Modelle sind nur geeignet, wenn sie gleichzeitig bei
Abgabe und Ansaugung verwendet werden. Zum Absaugen von
Staub/Flüssigkeit muss das Gerät mit entsprechenden Beuteln ausgestattet
sein (beim Händler erhältlich). Bei Gebrauch als Absauger und/oder
Flüssigsauger muss auf die Unversehrtheit des Flüssigkeitsaufsatzes Z
geachtet werden, diesen regelmäßig auswechseln.
2. Beim Starten überprüfen, ob der Tank Q voll ist und den Abgabehahn von
T oder S kurz öffnen, um die Luft abzulassen und der Pumpe den
Druckaufbau im Kreislauf zu ermöglichen.
3. An den Punkten Q, T und U der ABSAUGER-Modelle befinden sich Filter,
die regelmäßig gereinigt werden müssen.Bei mangelhafter Reinigung
werden die Abgabeleistungen beeinträchtigt, wodurch die Pumpe, der
Druckregler sowie weitere Komponenten des Flüssigkeitskreislaufs
beschädigt werden können. Auch die Tanks Q müssen regelmäßig gereinigt
werden.
4. Im Tank Q kann ein geeignetes Reinigungsmittel mit Wasser verdünnt
werden, dazu stets die Verdünnungsangaben auf dem Mittel selbst beachten
und sichergehen, dass es zur Anwendung auf der zu reinigenden Oberfläche
geeignet ist. STETS AUF EINEN GERINGEN VERDÜNNUNGSANTEIL
ACHTEN, GRUNDSÄTZLICH UNTER 5%.
5. Die ABSAUGER-Modelle mit Rüttelpumpe sind mit einem FI-Schutzschalter
versehen, der bei Überhitzung der Pumpe ausgelöst wird. Vor einem Neustart
einige Minuten abwarten.
6. Der Wasserkreislauf wird von einem Druckregler überwacht, der die Pumpe
abschaltet, wenn der Abgabehahn S geschlossen ist. Tank Q stets voll halten.
Ist der Tank leer und der grüne Schalter auf ON, wird vom Druckregler kein
Druck im Wasserkreislauf gemessen, folglich bleibt die Pumpe bei Leerlauf
eingeschaltet und kann dadurch Schaden nehmen. DEN GRÜNEN SCHAL-
TER UNVERZÜGLICH ABSCHALTEN.
7. Bei Leckagen im Wasserkreislauf, insbesondere im Motorkopf, müssen alle
Bedienelemente des Geräts unverzüglich abgeschaltet werden. Wenden Sie
sich an einen Fachhändler, um einen Sicherheitscheck vornehmen zu lassen.
8. ACHTUNG: Wenn die aussen Temperaturen unter 0°C sind, den Hydrau-
likkreis nicht unter Druck lassen nach dem Gebrauch. Schalten Sie den
Gruenen Schalter aus und öffnen Sie ein Moment die Handduese so das
restliche Wasser abtropft.
D
SICHERHEITSVORSCHRIFTEN
Hinweise: zu tun
1. Alle Strom leitenden Teile müssen gegen Wasserstrahlen geschütz werden. KURZSCHLUSSGEFAHR.
2. Alle ordenlichen und außerordentlichen Vorgänge am Produkt erfolgen immer mit gezogenem Netzstecker. GEFAHR DES ELEKTROSCHOCKS
3. Der Betrieb mit einem Sicherheitsdifferentialschalter bietet einen zusatzlichen Schutz für den Verwender (IΔn=30 mA).
4. Das gerät nur in Betriebssituationen verwenden, für die es konzipiert und ausgführt wurde. UNFALLGEFAHR.
5. Bei Verlust von Flüssigkeiten, Schaum, etc. das Gerät sofort ausschalten.
Hinweise: zu vermeiden
1. Das in Betrieb befindiche Gerät nicht unbewacht in der Nähe von Kindern, Personen oder Tieren lassen, die sich ihrer Handlungen nicht bewusst sind.
UNFALLGEFAHR.
2. Keine brennbaren, entzündlichen (z.B. heiße Asche), explosiven und toxischen, elektrostatisch, substanzen ansaugen oder solche, die für die Gesundheit des
Verwenders gefärlich sind. EXPLOSIONS ODER VERGIFTUNGSGEFAHR.
3. Die Ansaugvorrichtung nicht auf empfindlichen Teilen des menschlichen Kürpers (Augen, Ohren, Mund, etc.) ablegen oder an sie annähern.
UNFALLGEFAHR.
4. Den Stecker und/oder die Steckdose nicht mit nassen Händen anfassen. GEFAHR DES ELEKTROSCHOCKS.
5. Das Gerät nicht in Flüssigkeiten eintauchen und mit solchen bespritzen. KURZSCHLUSSGEFAHR.
6. Für die Ausziehvorrichtungsmodelle nur Reinigungsmittel verwender, die mit den Beschichtungsmaterialen des Ansaugrohrs und Rilsan kompatibel sind.
UNFALLGEFAHR.
7. Das Gerät nicht am Stromkabel ziehen oder anheben. KURZSCHLUSSGEFAHR.
STÖRUNG URSACHE BEHEBUNG
Gerät läuft nicht an Keine elektrische Spannung Netzsicherung Schalter, Kabel, Stecker und Steckdo-
se uberprüfen
Gerät schaltet ab. Keine elektrische Spannung Nach Abkühlung können Sie das Gerät wieder
anschalten.
Saugkraft läßt nach. Filter, Düse, Saugschlauch oder Handrohr verstopft Überprüfen und reinigen
Saugkraft läßt plötzlich nach Behälter ist voll. Gerät ausschalten und Behälter entleeren.
MÖGLICHE
STÖRUNGSURSACHEN
8

PRESENTATIE
Het apparaat dat u heeft gekocht is een high-tech product van een europese
fabrikant die utilluitend in de onderzoek en de ontwikkeling van professionele
stofzuigers/vloeistofzuigers is gespecialiseerd. Deze handliding heeft het doel
om het gebruik van het apparat te verbeteren. Het is daarom wichtig, deze
handleiding zorgvuldig door te lezen en na te leven. Wij danken u voor uw
keuze van ons product en wij wensen u goede arbeid.
ALGEMEINE VOORSCRIFTEN
1. Deze handleiding is bestanddeel van het aooaraat weer verkocht, moet
deze handleiding met het apparaat worden afgegeven.
2. Neem het apparaat, zijn accessoires en toebehoren op transportschade.
Controlleer ook dat alle componeten, accessoires en toebehoren aanwezig
zjin.
3. Voordat u de stofzuiger gaat gebruiken, dient u de aansluitlinggegevens
(spanning) op het typeplaatje met de waarden van de elektriciteitsnet te
vergelijken. Deze gegevens moeten beslist overeenstemmen. Wanner de
stofzuigen geen typeplaatje heeft, raadpleeg uw geautoriseerde dealer.
4. Neem een stofzuiger zonder typeplaatje niet in gebruik. Zulke stofzuiger
kan niet worden geidentificeerd en kan gevaarlijk zijn.
5. Het verpakkingsmateriaal moet naar de in de land van gebruik geldende
normen worden verwerkt.
6. Het apparaat allen met originele accessoires en reserveonderdelen
gebruiken, die de veiligheid en de perfecte werking waarborgen.
7. De fabrikant kan niet aansprakeliik worden gesteld voor scade die is
ontstaan door foutive bediening of door het gebruik van niet originele reserve-
onderdelen of accessoires van het apparaat.
VOORZICHTIG
Heet apparaat niet gebruiken in geval van onzekere situaties of van storingen
in het algemeen, ook wanneer ze niet in deze handleiding zjin vermeld.
INSTALLATIE
1. Controleer de positie van het filter en van de sluiting van de haken
kop-steel. Een foutieve positionering van het filter het apparaat zwaar bescha-
digen.
2. Steek de zuiglang in de zuigmond (zie fig.01); zet op het uteinde van de
zuigmond het accessoire dat voor het gebruik geschikt is (zie fig. 02). Waneer
u een afzuigapparaat heeft, steek de buis rilsan in de daarvoor bestemde
koppeling op de kop en zet op (zie fig 03) het uitinde van de buis het
accessoire dat voor het gebruik is geschikt (zie fig 02).
3. Sluit de elektrische kabel van het apparaat het stopcocact met de schakela-
ren in positie "0" (OFF).
4. Om vloeistoffen op te zuigen de stofzak leegmaken en het filter verwijderen.
Draai tegen dee klok in (zie fig 04) en daarbij op zijn klepjes uitsluitend op de
modellen die voor de afzuiging van vloeistoffen zijn uitgerust
5. Wichtig: zet altijd het filter voor het stofzuigen weer in, om het apparaat niet
te beschadigen.
6. Noisiness van de apparaten is inferieur aan 85 dB(A)
GEBRUIKSAANWIJNG
1. Houd de ventilatieopeningen vrij. Geen object, verpakking en dergelijke
moet aanwezig zijn op deze openingen voor de inschakeling en tijdens de
werking van de stofzuiger.
2. Leg de stofzuiger op een veilig en solide opperviaak.
3. Stel het apparaat in werking door de scakelaar geschikt voor het gebruik te
bedienen (start motoren, inschakeling extractor, bediening voeding stopcon-
tact voor elektrowerktuig, enz).
VOORZICHTIG
1. Het apparaat is met een drijver uitgerust die de afzuiging onderbreekt
wanneer de stofzak voi is. Schakeel het apparaat uit en de stofzak leegmaken.
2. Gebruik het apparaat niet in geval van foutieve werking, van vermindering
van de prestaties of van niet correct geïsoleerde elektrische komponenten. In
dit geval raadpleeg uw geautoriseerde dealer.
3. Gebruik niet accessoires die niet voor ledere specifieke arbeid kijn geschlikt
en die het apparaat kunnen baschadigen. In dit geval vervait de garantie.
ONDERHOUD
1.Het zuigfilter regelmatig verwijderen en schoonmaken.
Voor de verwijdering van het filter de instructies volgen (fig 04). Het stoffilter
kan met water en wasmiddel worden gewassen; vòòr het gebruik moet het
filter droog zijn.
2. Vervang het zuigfilter in aan wezigheid van gaten, sneetjes of fouties in het
algemeen.
3. Controleer en maak de verstopte onderdelen schoon (zuigbuis, zuigmond,
borstels, enz); verwijdeer zurgvuldig eventuele aftzettingen.
4. De automatische klep van het waterpeil regelmatig schoonmaken en ze op
eventuele beschadigingen controleren .
VORZICHTIG
de aanwezigheid van gaten en/of snetjes op de wander van het zuigfilter kan
het doorgan van materialen begunstigen en dus de stofzuiger onherstelbaar
beschadigen.
Modellen EXTRACTOREN
1. De modellen EXTRACTOREN zijn uitsluitend geschikt voor het gelijktijdig
afgeven en opzuigen. Om tegelijkertijd stof/vloeistoffen te kunnen afgeven en
opzuigen, moet u het apparaat voorzien van zakken ( wend u tot de verkoper
). Voor het gebruik van het apparaat als een extractor en/of vloeistofzuiger
moet de vloeistofkap Z aanwezig zijn. Vervang deze regelmatig.
2. Controleer bij de inschakeling of het reservoir Q vol is. Ontlucht het
systeem door het afgiftekraantje T of S een aantal seconden lang open te
draaien, zodat de pomp het circuit onder druk kan plaatsen.
3. De modellen EXTRACTOREN zijn op de punten Q, T en U voorzien van
filters die u zeer regelmatig moet reinigen. De prestaties van de afgifte nemen
af en de pomp, de drukregelaars en de andere componenten van het hydrau-
lische circuit kunnen schade oplopen als u de filters niet reinigt. Reinig de
reservoirs Q regelmatig.
4. In het reservoir Q kunt u het reinigingsmiddel aanlengen met water. Neem
de verhoudingen aangeduid op de verpakking van het chemische product in
acht en controleer of het voor de reiniging van het oppervlak geschikt is. PAS
EEN DE VERHOUDING VAN DE AANLENGING TOE DIE LAGER DAN 5% IS.
5. De modellen EXTRACTOREN met schudpomp zijn voorzien van een
thermische beveiliging die geactiveerd wordt als de temperatuur van de pomp
hoog is. Wacht een aantal minuten alvorens u het apparaat weer inschakelt.
6. Het hydraulische circuit wordt aangestuurd door een drukregelaar die de
pomp uitschakelt als het afgiftekraantje S gesloten is. Houd het reservoir Q
altijd gevuld. De drukregelaar meet geen druk in het hydraulische circuit en
laat de pomp draaien waardoor deze schade oploopt als het reservoir leeg is
en de groene schakelaar op ON is geplaatst. DEACTIVEER ONMIDDELLIJK
DE GROENE SCHAKELAAR.
7. Bij lekken in het hydraulische circuit en met name in de kop van de
motoren, moet u bedieningen van het apparaat onmiddellijk uitschakelen en
door een erkend verkoper een veiligheidscontrole laten verrichten.
8. OPGEPAST Wanneer het buiten kouder is dan 0°C mogen de hogedruklei-
dingen na gebruik niet onder druk blijven staan. Schakel daartoe de groene
schakelaar uit en trek het pistool open om het resterende water en daarmee
ook de druk af te laten.
NL
VEILINGHEIDSVOORSCHRIFTEN
Waarschuvingen: wat te doen
1. Alle onderdelen die stroom geleiden moeten tegen waterstralen zijn beschermd. GEVAAR VAN KORTSLUITING
2. De stofzuiger moet door een geaarde stroombon worden gevoed. GEVAAR VAN ELEKTRISCHE SCHOK.
3. Bij alle gewone en buitengewone werkzaamheden aan de stofzuiger dient u het apparaat uit te schakelen en de stekker uit de contactdoors te trekken.
4. De werking met een veiligheidsschakelaar geeft een extra bescherming voor de gebruiker (IΔn=30 mA).
5. Gebruik de stofzuiger niet voor andere doeleindedan hier aangegeven. ONGELUKGEVAAR
Waarschuvingen: wat te vermijden
1. Wanneer het apparaat functioneert, laat het niet onbewaakt of in bereik van kinderen, dieren of personen die onverantwordelijk handelen.
ONGELUKGEVAAR.
2. Zuig nooit ontvlambare, brandbare stoffen (bij voorbeld gloeiende as), explosieve, giftige, electrostatic of voor de gesondheid van de gebruiker gevaarlijke stoffen.
EXPLOSIEGEVAAR OF VERGIFTIGINGGEVAAR.
3. Leg de zuigmond niet dichtbij gevoelige lichaamsdelen (ogen, oren, mund, enz) ONGELUKGEVAAR.
4. Reak niet de stekker en/of het stopcontact met natte handen. GEVAAR VAN ELEKTRISCHE SCHOK.
5. Dompeel het apparaat niet in het water en bespuit het niet met vloeistoffen. GEVAAR VAN KOSTSLUITING.
6. Voor de modellen extractor: gebruik allen reiningsmiddels die zijn compatibel met de materialen van de zuigbuis en rilsan. ONGELUKGEVAAR.
7. Gebruit het aansluitsnoer niet om de stofzuiger te trekken of te heffen. GEVAAR VAN KORTSLUITING.
DEFEKTEN OORZAKEN OPLOSSING
het toestel werkt niet De stroom ontbreekt Kontroleer de aan-uit schakelaar, de netzekering, de kabel
en de stekker.
Het toestel stopt plotseling Omwille van oververhitting heeft de thermoprotektor, waarmee
enkele toestellen zijn uitgerust, het toestel uitgeschakeld.
Na afkoeling kan u het toestel opniew aanzetten
De zuigkracht vermindert De filter is vol, de slang en/of de toebehoren zijn verstopt. Kontroleren en reinigen
De zuigkracht valt weg De tank is vol Het toestel uitschakelen en de tank ledigen
POSSIBILI DIFETTI DI
FUNZIONAMENTO E LORO
RIMEDI
9

DICHIARAZIONE DI CONFORMITA’
DECLARATION OF CONFORMITY
Noi: dichiariamo che il prodotto è conforme ai seguenti standard o normative di prodotto:
We: declares that the product is in conformity with the following standards:
• EN 60335-1;
• EN 60335-2-69;
• EN 60335-2-68;
• EN55014-1.
ed è conforme ai requisiti delle seguenti direttive:
following the provisions of the Directives:
• 2006/42/EC
• 2006/95/EC
• 2002/95/EC
• 2011/65/EC
• 2004/108/EC
• 2000/14/EC
Data/Date 29 December 2009
Fasano - ITALY, 29 January 2009
Il Legale Rappresentante
signature of the Legal Representative
FOX UK
1 Wheateld Road
Dunnikier Business Park
Kirkcaldy - KY1 3PD
T: 01592 656188
www.fox-tools.co.uk

DIRETTIVA 2011/65/CE SUL TRATTAMENTO, RACCOLTA,
RICICLAGGIO E SMALTIMENTO DI APPARATI ELETTRICI ED
ELETTRONICI E DEI LORO COMPONENTI
INFORMAZIONI
1. PER I PAESI DELL'UNIONE EUROPEA (EU)
Lo smaltimento di apparati elettrici ed elettronici come rifiuti solidi
urbani è tassativamente proibito: deve essere raccolto separata-
mente. Lo scarico di questi apparati in luoghi non attrezzati e non
autorizzati potrebbe produrre effetti negativi sia sulla salute che
sull'ambiente.
I trasgressori saranno sanzionati a rigor di Legge.
PER UN CORRETTO SMALTIMENTO DEI RIFIUTI:
a. Contattare le Autorità Locali che vi forniranno con le informazioni
pertinenti di cui avete bisogno e le istruzioni su come disporre dei
rifiuti correttamente, per esempio: luoghi ed orari dei centri di smalti-
mento autorizzati, ecc.
b. Quando compri un apparato dei nostri, consegna un apparato
simile a quello che stai comprando dal nostro rivenditore per un
corretto smaltimento. La pattumiera con una croce indicata sull'ap-
parato acquistato indica che:
•quando è giunto il momento di disfarsi dell'apparato, bisogna
portarlo presso un centro autorizzato per lo smaltimento e tenerlo
separato dai rifiuti urbani.
•Il fabbricante garantisce l'attivazione delle procedure di trattamen-
to, raccolta, riciclaggio e smaltimento in conformità con la Direttiva
2011/65/CE (ed emendamenti susseguenti).
2. PER I PAESI EXTRA CEE (FUORI DALL'UNIONE EUROPEA)
Il trattamento, raccolta, riciclaggio e smaltimento di apparati elettrici
ed elettronici verrà effettuato in conformità con le Leggi in vigore dei
Paesi in questione.
DIRECTIVE 2011/65/EC ON THE TREATMENT, COLLECTION,
RECYCLING AND DISPOSAL OF ELECTRIC AND ELECTRONIC
DEVICES AND THEIR COMPONENTS
INFORMATIONS
1. FOR COUNTRIES IN THE EUROPEAN UNION (EU)
the disposal of electric and devices as solid urban waste is strictly
prohibited: it must be collected separately. The dumping of these
devices at unequipped and unauthorized places may have
hazardous effects on healt and environment. Offenders will be
subjected to the penalties and measures laid down by the law.
TO DISPOSE OF OUR DEVICES CORRECTLY:
a. Contact the Local Authorities, who will give you the pratical
information you need and the instructions for handling the waste
correctly, for exemple: location and times of the waste collection
centre, etc.
b. When you purchase a new device of ours, give a used device
similar to the one purchased to our dealer for disposal. The crossed
dustbin symbol on the device means that:
•When it to be disposed of the device is to be taken to the equipped
waste collections centres and is to be handled separately from
urban waste;
•The manufacturer guarantees the activation of the treatment,
collection, recycling and disposal of electronic devices will be
carried out in accordance with the laws in force in the country in
question.
- WARRANTY CERTIFICATE -
- Certificato di garanzia -
Name e surname .....................................................................................................................................
Sig.
Adress ..........................................................................................Post code .................................................
Via CAP
City ...............................................................................................District .....................................................
Città Prov.
State
Nazione
Phone ...........................................................................................Fax ............................................................
Tel. Fax
E-mail ...............................................................................................Date .....................................................
Riportare matricola e spedire - Please indicate product number and send back
Timbro rivenditore - Stamp retailer
: dati da me forniti verranno gestiti nel rispetto della legge sulla privacy - Personal data furnished will be managed in the respect of the law on the privacy
11

Rev. 13 July 2016
FOX UK
1 Wheateld Road
Dunnikier Business Park
Kirkcaldy - KY1 3PD
T: 01592 656188
www.fox-tools.co.uk
FOX UK
1 Wheateld Road
Dunnikier Business Park
Kirkcaldy - KY1 3PD
T: 01592 656188
www.fox-tools.co.uk
