Foy LO313 User manual

Lijadora Orbital
Orbital Sander
LO313
Manual de Usuario y Garantía.
User’s Manual and Warranty.
ATENCIÓN: Lea, entienda y siga las instrucciones de seguridad contenidas en este
manual, antes de operar esta herramienta.
WARNING: Read, understand and follow the safety rules in this manual, before operating this tool.
LO313 manual.indd 1 23/06/15 10:03

2
General safety rules
Safety in working area
Electric safety
Personal safety
Tool use and care
Specific safety rules for orbital
sander
Features
Operation instructions
Maintenance
Technical data
Warranty policy
Normas generales de seguridad
Seguridad en el área de trabajo
Seguridad eléctrica
Seguridad personal
Utilización y cuidados de las
herramientas eléctricas
Advertencias de seguridad para
lijadoras orbitales
Características
Instrucciones de operación
Mantenimiento
Especificaciones técnicas
Garantía
8
8
8
8
9
9
9
10
11
11
12
3
3
3
3
4
5
5
5
6
7
12
SIMBOLOS / SYMBOLS
PELIGRO, ADVERTENCIA, PRECAUCIÓN:
Indica un riesgo personal o la posibilidad
de un daño.
Herramientas tipo II: Doble aislamiento,
protege las herramientas eléctricas.
DANGER, CAUTION, WARNING: Indicates risk of
personal injury and/or the possibility of damage.
Type II power tools: Indicates double insulation.
ENGLISHESPAÑOL
CONTENIDO CONTENT
LO313 manual.indd 2 23/06/15 10:03

NORMAS GENERALES DE SEGURIDAD
Esta LIJADORA ORBITAL tiene características
que harán su trabajo más rápido y fácil. Seguri-
dad, comodidad y confiabilidad fueron previs-
tos como prioridad para el diseño del mismo,
haciendo más fácil su operación.
ADVERTENCIA: Lea todas las advertencias
de seguridad y todas las instrucciones. La omi-
sión de alguna de las advertencias e instruccio-
nes que se enlistan a continuación puede dar
como resultado un choque eléctrico, fuego y/o
un serio daño.
CONSERVE TODAS LAS ADVERTENCIAS Y
TODAS LAS INSTRUCCIONES.
SEGURIDAD DEL ÁREA DE TRABAJO
Mantenga el área de trabajo limpia y bien ilu-
minada. Las áreas desordenadas y oscuras pro-
vocan accidentes.
No maneje herramientas eléctricas en atmós-
feras explosivas, tales como en presencia de
líquidos inflamables, gases o polvo. Las herra-
mientas eléctricas crean chispas que pueden
encender el polvo o los humos.
Mantenga alejados a los niños y curiosos
mientras maneja una herramienta eléctrica.
Las distracciones pueden causarle la pérdida
del control.
SEGURIDAD ELÉCTRICA
La clavija de la herramienta eléctrica debe
coincidir con receptáculo. No modificar nunca
la clavija de ninguna manera. No usar ningún
adaptador de clavijas con herramientas eléctri-
cas puestas a tierra. Clavijas no modificadas y
bases coincidentes reducirán el riesgo de cho-
que eléctrico.
Evite el contacto del cuerpo con superficies
puestas a tierra como tuberías, radiadores, co-
cinas eléctricas y refrigeradores. Hay un riesgo
aumentado de choque eléctrico si su cuerpo
está puesto a tierra.
No exponga las herramientas eléctricas a la llu-
via o a condiciones de humedad. El agua que
entre en la herramienta aumentará el riesgo
de choque eléctrico.
No abuse del cable. No usar nunca el cable para
llevar, levantar o desenchufar la herramienta
eléctrica. Mantenga el cable lejos del calor,
aceite, cantos vivos o piezas en movimiento.
Los cables dañados o enredados aumentan el
riesgo de choque eléctrico.
Cuando maneje una herramienta eléctrica en
el exterior, use una prolongación de cable ade-
cuada para uso en el exterior. El uso de una
prolongación de cable adecuada para uso en el
exterior reduce el riesgo de choque eléctrico.
“ESTA HERRAMIENTA CUENTA CON UN
SUJETACABLE TIPO “Y“, EN CASO DE DAÑAR-
SE EL CORDÓN DE ALIMENTACIÓN, ÉSTE DE-
BERÁ SER REEMPLAZADO POR EL FABRICANTE,
SUS CENTROS DE SERVICIO AUTORIZADOS, O
PERSONAL CALIFICADO A FIN DE EVITAR RIES-
GOS.”
EXTENSIONES DE CABLE
NOTA: El uso de cables dañados incrementa el
riesgo de descargas eléctricas o quemaduras.
Si es necesario un cable de extensión, debe ser
usado un cable con el tamaño adecuado de los
conductores. La tabla de la siguiente página,
muestra el tamaño correcto para usar depen-
diendo en la longitud del cable y el rango de
amperaje especificado en la etiqueta de valo-
res nominales del producto. Si está en duda,
use el rango próximo más grande.
Siempre use cables de extensión listados en UL,
CSA ó NOM.

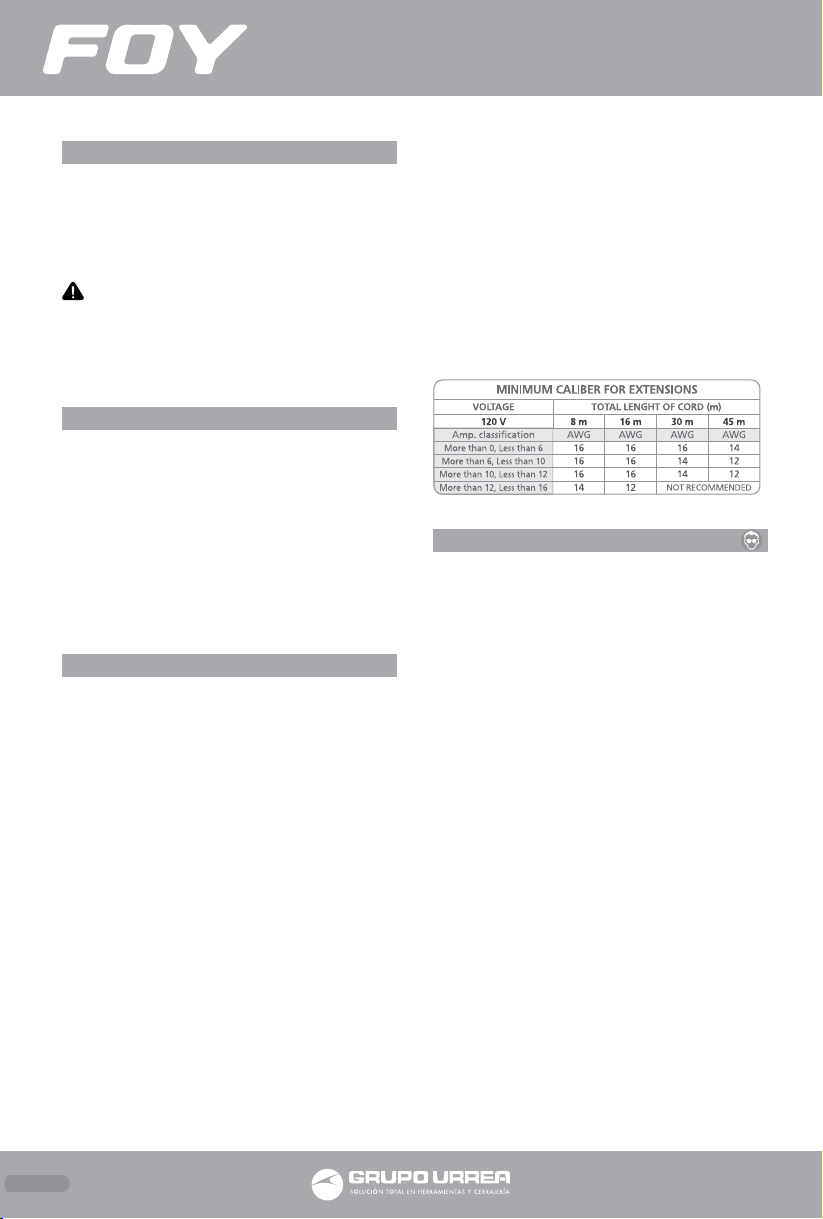

TAMAÑOS RECOMENDADOS DE EXTENSIONES
DE CABLE:
Cuando esté usando el producto afuera, use
una extensión para exteriores marcadas con
lo siguiente: “W-A” o “W”. Estas extensiones
están pensadas para trabajar en exteriores y
reducen el riesgo de descarga eléctrica.
SEGURIDAD PERSONAL
Esté alerta, vigile lo que está haciendo y use
el sentido común cuando maneje una herra-
mienta eléctrica. No use una herramienta
ESPAÑOL• Manual de Usuario
3
LO313 manual.indd 3 23/06/15 10:03

eléctrica cuando esté cansado o bajo la in-
fluencia de drogas, alcohol o medicamentos.
Un momento de distracción mientras maneja
herramientas eléctricas puede causar un daño
personal serio.
Use equipo de seguridad. Lleve siempre pro-
tección para los ojos. La utilización para las
condiciones apropiadas de un equipo de segu-
ridad tal como mascarilla antipolvo, zapatos
no resbaladizos, gorro duro, o protección
para los oídos reducirá los daños personales.
Evite un arranque accidental. Asegúrese de
que el interruptor está en posición apagado
antes de conectar a la red y/o a la batería, co-
ger o transportar la herramienta. Transportar
herramientas eléctricas con el dedo sobre el
interruptor o enchufar herramientas eléctricas
que tienen en interruptor en posición encendi-
do invita a accidentes.
Retire llaves o herramienta antes de arrancar
la herramienta eléctrica. Una llave o herra-
mienta dejada unida a una pieza rotativa de
una herramienta eléctrica puede causar un
daño personal.
No se sobrepase. Mantenga los pies bien
asentados sobre el suelo y conserve el equili-
brio en todo momento. Esto permite un mejor
control de la herramienta eléctrica en situacio-
nes inesperadas.
Vista adecuadamente. No vista ropa suelta o
joyas. Mantenga su pelo, su ropa y guantes
alejados de las piezas en movimiento. La ropa
suelta, las joyas o el pelo largo pueden ser co-
gidos en las piezas en movimiento.
Si hay dispositivos para la conexión de
medios de extracción y recolección de polvo,
asegúrese de que éstos estén conectados y se
usen correctamente. El uso de estos disposi-
tivos puede reducir los peligros relacionados
con el polvo.
UTILIZACIÓN Y CUIDADOS DE LAS
HERRAMIENTAS ELÉCTRICAS
No fuerce la herramienta eléctrica. Use la he-
rramienta eléctrica correcta para su aplicación.
La herramienta eléctrica correcta hará el tra-
bajo mejor y más seguro al ritmo para la que
fue concebida.
No use la herramienta eléctrica si el interrup-
tor no gira “encendido” y “apagado”. Cual-
quier herramienta eléctrica que no pueda con-
trolarse con el interruptor es peligrosa y debe
repararse.
Desenchufe la clavija de la fuente de alimen-
tación y/o de la batería antes de efectuar
cualquier ajuste, cambio de accesorios, o de
almacenar las herramientas eléctricas. Tales
medidas preventivas de seguridad reducen el
riesgo de arrancar la herramienta accidental-
mente.
Almacene las herramientas eléctricas inactivas
fuera del alcance de los niños y no permita el
manejo de la herramienta eléctrica a personas
no familiarizadas con las herramientas o con
estas instrucciones. Las herramientas eléctricas
son peligrosas en manos de usuarios no entre-
nados.
Mantenga las herramientas eléctricas. Com-
pruebe que las partes móviles no estén des-
alineadas o trabadas, que no haya piezas ro-
tas u otras condiciones que puedan afectar la
operación de las herramientas eléctricas. Las
herramientas eléctricas se reparan antes de su
uso, cuando están dañadas. Muchos acciden-
tes son causados por herramientas eléctricas
pobremente mantenidas.
Mantenga las herramientas de corte afiladas y
limpias. Las herramientas de corte mantenidas
correctamente con los bordes de corte afilados
son menos probables de trabarse y más fáciles
de controlar.
Use la herramienta eléctrica, accesorios y pun-
tas de herramienta, etc. de acuerdo con estas
instrucciones y de la manera prevista para el
tipo particular de herramienta eléctrica, te-
niendo en cuenta las condiciones de trabajo
y el trabajo a desarrollar. El uso de la herra-
mienta eléctrica para aplicaciones diferentes
de las previstas podría causar una situación de
peligro.
SERVICIO
Haga revisar su herramienta eléctrica por un
servicio de reparación cualificado usando sola-
mente piezas de recambio idénticas. Esto ga-
rantizará que la seguridad de la herramienta
eléctrica se mantiene.
4
LO313 manual.indd 4 23/06/15 10:03

ADVERTENCIAS DE SEGURIDAD
PARA LIJADORAS ORBITALES
• Nunca deje la traba del interruptor de encen-
dido en la posición “encendido”, antes de en-
chufar la máquina asegúrese que el interruptor
esté en la posición “apagado”.
• Cuando arranque la máquina déjela correr
por algunos minutos antes de usarla en la pie-
za de trabajo. Mire la vibración o la ondulación
que puedan indicar una instalación pobre.
• Asegure el material a ser trabajado. Nunca lo
sostenga con sus manos o con sus piernas.
• Siempre use anteojos de seguridad y máscara
de polvo cuando esté trabajando, especialmen-
te cuando esté trabajando sobre el nivel de su
cabeza.
• No toque la pieza de trabajo inmediatamen-
te después de la operación. Puede estar muy
caliente y puede quemar su piel.
• Esta lijadora no está diseñada para realizar
trabajos de lijado húmedos.
• La inhalación del residuo de lijado es peligro-
so para su salud. Es recomendable usar siempre
el sistema de extracción de polvo, para esto
conecte la manguera de succión de una aspi-
radora a un contenedor de una aspiradora a
la salida de extracción de la lijadora usando
adaptadores en el caso que sean necesarios.
• Use una máscara de polvo cuando está usan-
do esta máquina.
• La abertura de los agujeros de extracción de
polvo en la hoja de lija y los agujeros de super-
ficie de lijado deben estar alineados.
• No aplique ninguna presión extra a la máqui-
na cuando está lijando, el peso de la máquina
misma es suficiente para el trabajo.
• Asegure la pieza de trabajo. Use mordazas o
un dispositivo para sostener la pieza de traba-
jo, esto es más seguro que usar sus manos y le
permite tener sus dos manos libres para usar la
herramienta.

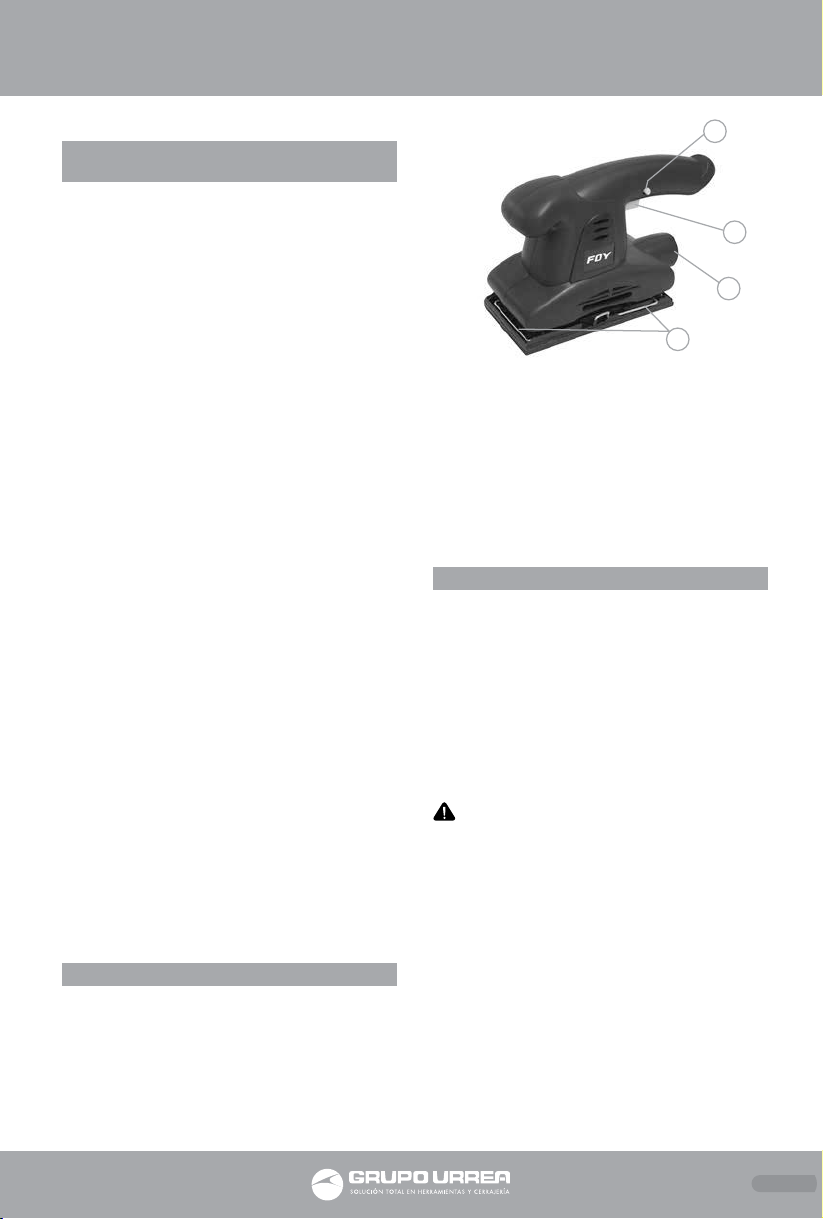

CARACTERÍSTICAS
CONOZCA SU HERRAMIENTA
Antes de intentar usar la herramienta lea cui-
dadosamente este manual y comprenda todas
sus capacidades y limitantes antes de comenzar
a utilizar esta máquina.
1. BOTÓN PARA OPERACIONES CONTINUAS
2. INTERRUPTOR DE ENCENDIDO / APAGADO
3. PUERTO DE EXPULSIÓN DE RESIDUOS
Conecte su aspiradora o bolsa recolectora por
este puerto.
4. SELECTOR DE VELOCIDAD
Establezca una velocidad adecuada para cada
tipo de trabajo.
5. PINZA DE SUJECIÓN DE LIJA
INSTRUCCIONES DE OPERACIÓN
APLICACIONES
• Terminado/pulido en una pieza de trabajo.
• Lijado de supercies en madera o láminas de
metal antes de su pintado, etc.
• Lijado de óxido en supercies de metal.
CARACTERÍSTICAS GENERALES
Esta lijadora es adecuada para lijar con lijas de
grano grueso, medio y fino. Realiza un termi-
nado libre de marcas.
ANTES DE SU OPERACIÓN
ADVERTENCIA: Su lijadora nunca debe perma-
necer conectada a la fuente de poder cuando
ensamble partes, realizando ajustes, ajustando
o instalando nuevas lijas, limpiando o cuando
no lo esté utilizando. El desconectar la lijadora
de la fuente de poder evitará arranques acci-
dentales que podrían causar daños personales
severos.
INSTALANDO LA LIJA
· Voltee la lijadora.
· Posicione la lija alineandola con la base de la
lijadora, doble las partes de la lija que utilizará
para sujetarla a la lijadora un aproximado de
90˚, y vuelva a hacer otro dobléz envolviendo
la base.
2
4
3
1
ESPAÑOL• Manual de Usuario
5
LO313 manual.indd 5 23/06/15 10:03

· Coloque una de las partes dobladas insertan-
do en una de las pinzas de sujeción de la base,
a continuación realice lo mismo del otro lado.
PRECAUCIÓN: El papel lija debe encontrar-
se bien instalado en la base de la lijadora, con
una tensión adecuada. Una lija floja, causará
un lijado irregular o daño en la misma lija.
NOTA: La abertura de los agujeros de extrac-
ción de polvo en la hoja de lija y los agujeros
de superficie de lijado deben mantenerse ali-
neados.
OPERACIÓN DE ENCENDIDO
1) El interruptor de encendido cuenta con
tres funciones: “ENCENDIDO“, “APAGADO“ y
trabajo continuo en modo de “ENCENDIDO“.
2) Para encender presione y sostenga el
interruptor de encendido, para apagar suelte
el interruptor.
3) Para una operación continua presione
el botón de traba mientras mantiene el
interruptor de encendido apretado.
NOTA: Procure no dejar la máquina con el
botón de traba activado. Esto provocara que
la herramienta se encienda accidentalmente. El
no seguir con estas recomendaciones causaran
daños a la máquina y a su operador.
DURANTE LA OPERACIÓN
ADVERTENCIAS
• Asegúrese de no cubrir las ranuras de ventila-
ción de la lijadora.
• Asegure la pieza de trabajo. Una pieza de
trabajo mal asegurada puede ser lanzada hacia
el operador durante la operación, evite daños
innecesarios.
LIJADO
Sostenga la lijadora hacia el frente, lejos de
usted, mantengalo en una posición libre por
encima de la pieza de trabajo. Encienda su lija-
dora y deje que el motor llegue a su velocidad
máxima. Gradualmente coloque la lijadora en
la pieza de trabajo con un pequeño movimien-
to hacia el frente. Muevalo lentamente hacia
adelante y hacia atrás.
PRECAUCIÓN: No encienda la lijadora cuan-
do la mantenga en contacto con la pieza de
trabajo, esto le provocará un descontrol de la
herramienta y puede causar daños al operador
y a la misma máquina.
¡NO LO FORCE! La misma máquina provee la
presión adecuada para su funcionamiento. El
aplicar una presión adicional alentará el motor,
se desgastará más rápidamente la lija y reduci-
rá la velocidad de lijado.
Una presión excesiva sobrecargará el motor
causandole daños, sobrecalentamiento y cau-
sará una calidad inferior de trabajo.
NOTA: Cualquier terminado o resinado en la
madera pueden reblandecerse debido a la fric-
ción. No lije en un solo lugar por mucho tiem-
po ya que el movimiento rápido de la lijadora
puede rebajar el material y hacer la superficie
desigual.
PRECAUCIÓN: No toque la pieza de trabajo
inmediatamente después de la operación ya
que se encontrará caliente y puede causarle
quemaduras.
MOVIMIENTO ORBITAL
El movimiento orbital es ideal para lijado rá-
pido sobre otras marcas de lijado en la pieza
de trabajo, rebajando una madera dura o para
preparar la superficie para ser pintada. La lija
cuenta con un movimiento orbital, permite
que la lija se mueva con mucha más facilidad
en la pieza de trabajo.
MANTENIMIENTO
ADVERTENCIA: Es recomendable que todas
las reparaciones o reemplazos sean realizados
por una persona de servicio técnico calificado.
Siempre verifique que la lijadora eléctrica esté
apagada y desenchufada antes de llevar cual-
quier trabajo hacia la máquina.
Almacene la máquina, el manual y cualquier
accesorio en el embalaje original de manera
tal que permanezcan juntos.
Siempre mantenga su lijadora limpia.
No use agentes limpiadores cáusticos para lim-
pieza de la carcaza plástica.
Siempre mantenga los agujeros de extracción
de polvo en el plato de vibración libre de tierra
u otras obstrucciones.
Para limpiar la superficie exterior de la lijadora
eléctrica, use un paño suave y seco y después
de esto con una toalla seca. Límpiela solamen-
te después de haberla desenchufado del toma-
corriente.
6
LO313 manual.indd 6 23/06/15 10:03

Todas las partes removibles de la lijadora eléc-
trica deben ser separados y liampiados cons-
cientemente en agua tibia y con jabón en in-
tervalos regulares.
MANTENIMIENTO GENERAL
Todas las herramientas eléctricas de calidad
requieren de vez en cuando el servicio de man-
tenimiento o el reemplazo de piezas debido
al desgaste producido durante la utilización
normal.
Para asegurarse de que solamente se utilicen
piezas de reemplazo autorizadas, todos los ser-
vicios de mantenimiento y reparación deberán
realizarse SOLAMENTE EN UN CENTRO DE SER-
VICIO AUTORIZADO.
Antes de cada uso inspeccione el interruptor y el
cable para ver si están dañados.
- Busque partes dañadas, faltantes o gasta-
das.
- Verifique si hay tornillos que se perdieron, si
hay una mala alineación o ligazón de las partes
móviles, o cualquier otra condición que pueda
afectar la operación.
Si ocurre una vibración o un ruido anormal,
apague la máquina inmediatamente y resuelva
este problema antes de futuros usos.
INSPECCIÓN DE LOS TORNILLOS
Inspeccione regularmente todos los tornillos y
asegúrese de que estén completamente apre-
tados. Si hay algún tornillo flojo, apriételo in-
mediatamente.
INSPECCIÓN DE LOS CARBONES
El motor utiliza carbones, que son piezas de
repuesto. Reemplace los carbones por otros
nuevos cuando se hayan desgastado hasta su
límite. Mantenga siempre limpios los carbones
para asegurar que se deslicen libremente den-
tro de los porta-carbones.
ESPAÑOL• Manual de Usuario
7
ESPECIFICACIONES TÉCNICAS
VOLTAJE-FRECUENCIA
ORBITAS POR MINUTO
CAPACIDAD DE LIJA
POTENCIA
PESO
120 V ~ 60 Hz
20 000
1/2 HOJA
150 W
1,2 kg (2,6 lb)
LO313 manual.indd 7 23/06/15 10:03

GENERAL SAFETY RULES
Your ORBITAL SANDER has many features that
will make your job faster and easier. Safety,
performance and reliability have been given
top priority in the design of this tool, qualities
to make easy to maintain and to operate.
WARNING: Read and understand all in-
structions. Failure to follow all indications list-
ed below, may result in electric shock, fire and/
or serious personal injury.
SAVE THESE INSTRUCTIONS.
SAFETY IN WORKING AREA
Keep your work area clean and well lit. Clut-
tered benches and dark areas may cause acci-
dents.
Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable
liquids, gases or dust. Some power tools create
sparks which may provoke fire.
Keep away observers, children and visitors
while operating a power tool. Distractions can
cause you to lose control.
ELECTRIC SAFETY
Double insulation eliminates the need for the
three wire grounded power cord and ground-
ed power supply system.
Avoid the body contact with grounded surfac-
es such as pipes, radiators and refrigerators.
There is an increased risk of electric shock if
your body is grounded.
Don’t expose power tools to rain or wet condi-
tions. The precense of water into power tools
will increase the risk of electric shock.
Do not abuse of the power cord. Never use the
power cord to carry the tool and do not pull
the plug off the outlet. Keep the cable away of
heat, oil, sharp edges or moving parts. Replace
damaged cords immediately. Damaged cords
increase the risk of electric shock.
When operating a power tool outside, use an
outdoor extension cord marked “W-A” or “W”.
These cords are rated for outdoor use and re-
duce the risk of electric shock.
EXTENSION CORDS
Replace damaged cords immediately. The use
of damaged cords can shock, burn or electric
shock. If an extension cord is necessary, a cord
with adequate size conductors should be used
to prevent excessive voltage drop, loss of pow-
er or overheating. The table below shows the
correct size to use, depending on cord length
and nameplate amperage rating of tools. In
case of doubt use the next heavier gauge. Al-
ways use UL listed extension cords.
SIZE RECOMMEND EXTENSION CABLES
PERSONAL SAFETY
Stay alert, watch what you are doing and use
common sense when operating a power tool.
Don’t use the tool if you are tired or under the
influence of drugs, alcohol or medication. A
moment of unattention while operating pow-
er tools may cause a serious personal injury.
Dress properly. Do not wear loose clothing or
jewellery. Contain long hair. Keep your hair,
clothing and gloves away of moving parts.
Loose clothes, jewellery or long hair can be
caught in moving parts.
Avoid an accidental starting. Be sure that the
switch is OFF before plugging in. Carrying
tools with the finger on the switch or plug in
the tool switch in ON may cause accidents.
Remove the adjusting keys or wrenches be-
fore turning the tool on. A wrench or a key
that is left close to a rotating part of the tool
may provoke a personal injury.
Do not overreach. Keep proper footing and
balance at all times. Proper footing and bal-
ance enables better control of the tools on un-
expected situations.
Use safety equipment. Always wear eye pro-
tection. Dust mask, nonskid safety shoes, hard
hat, or hearing protection must be used for ap-
propriate conditions.
Before connecting the tool to a power source
(receptacle, outlet, etc.) be sure that the volt-
8
LO313 manual.indd 8 23/06/15 10:03

age supplied is the same as that one specified
on the nameplate of the tool. To use a not
specified voltage may cause a serious injury to
the user as well as damage the tool.
TOOL USE AND CARE
Do not force the power tool. Use the correct
tool for the application. The correct tool will
do the job better and more safely at the rate
that it was designed to work at.
Do not use tools if switch does not turn it on or
off. Any tool that cannot be controlled whith
the switch is dangerous and must be repaired.
Disconnect the plug from the power source
before making any adjustments, changing ac-
cessories or storing the tool. This preventive
safety measures reduce the risk of accidental
starting of the tool.
When the power tool is not in use, store it out
of the reach of children, and do not allow in-
dividuals who are not familiar with the power
tool or these instructions to operate it. Power
tools are dangerous in the hands on untrained
users.
Maintain the power tool. Check for misalign-
ment or binding of moving parts, broken parts,
and any other condition that may affect the
operation of the power tool. If it is damaged,
have it repaired before using. Many accidents
are caused by poorly maintained power tools.
Check for misalignment or bonding of moving
parts, breakage parts, and any other condition
that may affect the tools operation. If you find
a damaged tool, take it to service before use it.
Use only accessories that are recommended by
the manufacturer of your model. Suitable ac-
cessories for one tool, may become hazardous
when are used on another tool.
Keep cutting tools, sharpened and clean. Cut-
ting tools in good condition with sharpened
edges, are less likely to stuck in workpieces or
easier to control.
Is recommendable to use a safety device suit-
able, such a thermal and diferential switch
when you are using an electric equipment.
SERVICE
Tool service must be perfomed only by quali-
fied repair personnel. Service or maintenance
performed by unqualified personnel could re-
sult in a risk of injury.
SPECIFIC SAFETY RULES FOR
ORBITAL SANDERS
• Never leave the switch of the ignition in the
position ON, before plugging the machine assure
that the switch is locked in the position off.
• When it starts up the machine let it run for
some minutes before using it in the work piece.
Look at the vibration or wave that it can indi-
cate a poor installation.
• Assure the material to be worked. Never hold
it witch your hand or with your legs.
• Maintain your hands far from mobile parts.
• Always wear eye protection and mask, es-
pecially when you are working at the level of
your head.
• Do not touch the work pieces immediately
after the operation it can be terribly hot and it
can burn your skin.
• This sander is not designed for carry out wet
sandy.
• The inhalation dust is danger for your health.
Is recommend always use the system of extrac-
tion dust, for this connect the suction hose of
vacuum cleaner to connector of vacuum clean
leave for extraction of the sander using adapt-
ing when is necessary.
• Use a dust mask when you are working this
tool.
• Holes in sanding paper and base must be
aligned
• Never apply extra force on the machine when
you are working.
• Make sure the piece of work. Use a clamp
or any unit for support the piece of work, this
is safe that uses your hands and let have free
your hands for uses the machine.
FEATURES
KNOW YOUR TOOL
Before at-
tempting to
use this prod-
uct, become
familiar with
all of its oper-
ating features
and safety
requirements.
9
ENGLISH•User’s manual
2
4
3
1
LO313 manual.indd 9 23/06/15 10:03

1. LOCK-ON BUTTON
2. ON/OFF SWITCH
3. DUST MANAGEMENT PORT
Interrated suction channel for connection to
a vacuum-cleaner.
4. SPEED SELECTOR
5. SANDPAPER CLAMPS
OPERATION INSTRUCTIONS
APPLICATIONS
• Finish polishing of woodwork surfaces.
• Sanding surfaces of woodwork or sheet met-
al prior to painting etc.
• Removing rust from and sanding metal/steel
surfaces.
GENERAL FEATURES
This sander is suitable for sanding with coarse,
medium and fine grit sandpaper. It will pro-
duce a fine scratch-free finish when used to
sand on wood surfaces.
BEFORE OPERATION
WARNING: This sander should never be con-
nected to power supply when assembling parts,
making adjustments, assembling or replacing
sandpaper, cleaning or when not in use. Discon-
necting the sander will prevent accidental start-
ing that could cause serious personal injury.
INSTALLING THE SANDPAPER
· Position the sander with its pad side facing
upward.
· Place the sandpaper on the pad so that the
center of the sandpaper is aligned with the
center of the pad and bend both ends of the
sanding paper at 90˚ angle. Then bend both
ends again as to cover the sander base.
· Insert one of the sandpaper ends and secure it
with the clamp, next insert the remaining bent
senction in the same way.
CAUTION: The sandpaper must be precisely
installed on the pad, ensuring that there is am-
ple tension. Loosely installed sandpaper could
result in unevenly sanded surfaces and/or dam-
age to the sandpaper itself.
· Use the “plate & hole maker” to make holes
in the sandpaper so the sander can collect the
dust produced during operation.
NOTE: Holes in sandpaper must be lined up
with the holes in the backing pad in order for
the dust collection feature of the sander to
function properly.
STARTING THE MACHINE
1) The machine has an OF / OFF feature aswell
as a button for CONTINUOUS OPERATION.
2) To start up press and hold the ON/OFF
switch, to stop release the button.
3. For a continuous operation press the lock-
on button while pressing the on/off switch.
NOTE: Do not leave the machine with the
continuous operation feature activated. This
can cause accidental starting.
DURING OPERATION
WARNINGS
• Be careful not to let your hand completely
cover air vents.
• Secure workpiece. Unsecured workpiece
could be thrown towards operator during
sanding causing injury.
SANDING
Hold the sander in front and away from you,
keeping it clear of the workpiece. Start the
sander and let the motor reach its maximum
speed.
Gradually lower the sander on the workpiece
with a slight forward movement. Move it slow-
ly using forward and backward strokes.
DO NOT FORCE IT! The weight of the unit sup-
plies adequate pressure, so let the sandpaper
and sander do the work. Applying additional
pressure only slows te motor, rapidly wears
sandpaper and greatly reduces sander speed.
Excessive pressure will overload the motor
causing possible damage from motor over-
heating and can result in inferior work.
NOTE: Any finish or resin on wood may soften
from the frictional heat. Do not allow sanding
on one spot too long as the sander’s rapid ac-
tion may remove too much material, making
the surface uneven.
WARNING: Do not touch workpiece right
after sanding operation it will be hot and may
cause burning.
ORBITAL MOVEMENT
Orbital movement is ideal for fast cutting ac-
tion when removing old finishes, smoothing
rough wood, cutting stock down to required
dimensions, or for finishing surfaces to be
painted. The sandpaper moves in tiny orbits,
allowing the sandpaper to move easily.
10
LO313 manual.indd 10 23/06/15 10:03

MAINTENANCE
WARNING: It is recommended that all the
repair or replacement for the tool shall be per-
formed by a qualified service technician.
GENERAL MAINTENANCE
Before each use inspect the grinder, switch and
cord for damage.
Check for damaged, missing, or worn parts.
Check for loose screws, misalignment or bind-
ing of moving parts, or any other conditions
that may affect the operation.
If abnormal vibration or noise occurs, turn the
tool off immediately and have the problem
corrected before further use.
CARBON BRUSHES
The brush and commutator of the tool shall be
examined for several months. Their good con-
tact makes the tool energetically. When the
spark around the commutator become greater
the carbon brushes may be changed.
CLEANING
WARNING: Before cleaning or performing
any maintenance, power supply shall be dis-
connected from tool. Compressed dry air blow
may be the most effective cleaning method.
Always wear safety goggles when cleaning
tools with compressed air.
Keep the tool handles clean, dry and free of oil
and grease. Use only mild soap and a slightly
damp cloth to clean your tool. Many household
cleaners contain chemicals which could seri-
ously damage the plastic and other insulated
parts. Ventilation openings must be kept clean.
Do not attempt to clean by inserting pointed
objects through openings.
CAUTION: No chemical agents are allowed
to used in cleaning the power tool. DO NOT
use petrol, turpentine, lacquer or paint thin-
ners or similar products.
11
ENGLISH•User’s manual
TECHNICAL DATA
VOLTAGE-FREQUENCY
ORBS PER MINUTE
SANDER CAPACITY
POWER
WEIGHT
120 V ~ 60 Hz
20 000
1/2 SHEET
150 W
1,2 kg (2,6 lb)
LO313 manual.indd 11 23/06/15 10:03

12
Urrea Herramientas Profesionales S. A. de C. V.
Warranties this product for a period of 1 year in its
parts, components and manual labour against any
manufacture defect from the purchasing date.
Purchase date: ____/____/____
Product:____________________
Brand:______________________
Model:______________________
______________________________
Distributor Seal and Signature
Sold and Imported by:
Urrea Herramientas Profesionales S.A. de C.V.
km 11,5 Carretera A El Castillo, El Salto,
Jalisco, México. C. P. 45680, Tel. [phone],
RFC UHP900402Q29
Terms:
In order to make warranty effective you must pres-
ent the product along with the warranty properly
fillled and signed to an authorized distributor or
service center.
Urrea Herramientas Profesionales S. A. de C. V.
will cover the transportation cost related to the
warranty.
This warranty is not applicable in the following
cases:
· When the product has not been used according to
normal conditions or natural wear of its parts.
· When the product has not been used according
with this user’s manual instructions.
· When the product has been fixed or modified by
unauthorized or unqualified person.
Urrea Herramientas Profesionales S. A. de C. V.
garantiza este producto por el termino de 1 año
en sus piezas, componentes y mano de obra contra
cualquier defecto de fabricación a partir de la fecha
de entrega.
Fecha de venta: ____/____/____
Producto: ___________________
Marca: ______________________
Modelo: ____________________
______________________________
Sello y firma de distribuidor
Comercializado e Importado por:
Urrea Herramientas Profesionales S.A. de C.V.
km 11,5 Carretera A El Castillo, El Salto,
Jalisco, México. C. P. 45680, Tel. (33) 3208
7900, RFC UHP900402Q29
Condiciones:
Para hacer efectiva la garantía deberá presentar el
producto junto con la poliza de garantia debida-
mente firmada y sellada por el establecimiento
donde la adquirio, en cualquiera de los centros de
servicio autorizados.
Los gastos de transportación que se deriven del cum-
plimiento de la garantía seran cubiertos por:
Urrea Herramientas Profesionales S. A. de C. V.
Esta garantía no será valida en los siguientes
casos:
· Cuando el producto haya sido utilizado en con-
diciones distintas a las normales o al desgaste
natural de sus partes.
· Cuando el producto no haya sido operado de
acuerdo al instructivo de uso que lo acompaña.
· Cuando el producto haya sido alterado o reparado
por personas no autorizadas.
ESPAÑOL
POLIZA DE GARANTÍA
ENGLISH
WARRANT POLICY
LO313 manual.indd 12 23/06/15 10:03
