Friedrich Twintemp YQ07 User manual

920-003-10 (4-05)
IMPORTANT NOTICE
This unit is designed for
permanent through-the-wall
installation. To mount the unit
in a window will require a
window mounting accessory
kit, available through your
Friedrich dealer.
Heat Pump & Electric Heat models
115-Volt: YQ07
|EQ08 |YS09
230-Volt: YS13
|YM18 |YL24 |ES12 | ES16
EM18 |EL25 | EL36 | EM24
YQ07, EQ08 MODELS
Model information can be found on the
name plate. It is located on the front of
the unit, on the left side directly below
the controls.
OTHER MODELS
Model information can be found on the
nameplate behind the front cover.
To register your room air conditioner,
complete and mail the enclosed
registration card or register on-line at
www.friedrich.com (USA only). For your
future convenience, record the model
information here.
MODEL NUMBER
SERIAL NUMBER
PURCHASE DATE
Please register
your air conditioner
MODEL/ ACCESSORY KIT
WIKQ
Models YQ07, EQ08
WIKS
Models YS09, YS13, ES12, ES16
WIKM
Models YM18, EM18, EM24
WIKL
Models YL24, EL25, EL36
YQ07 and EQ08 models
Other
models
Operating Guide

2
920-003-10 (4-05)
WARNING: Before operating your unit
Make sure the wiring is adequate for your unit.
If you have fuses, they should be of the time delay type.
Before you install or relocate this unit, be sure that the
amperage rating of the circuit breaker or time delay fuse
does not exceed the amp rating listed in Figure 1.
DO NOT use an extension cord.
The cord provided will carry the proper amount of electrical
power to the unit; an extension cord will not.
Congratulations!
Table of Contents
Before Operating Your Unit.....................................................................................................................................................2
To Start Unit .............................................................................................................................................................................4
Control Panel for models YS09, YS13, YM18, YL24, ES12, ES16, EM18, EM24, EL25 and EL36 ......................................4
Function Control .....................................................................................................................................................................4
Temperature Control.................................................................................................................................................................4
MoneySaver®Feature...............................................................................................................................................................4
To Remove Filter.......................................................................................................................................................................5
Fresh Air and Exhaust Control ................................................................................................................................................5
Control Panel For Models YQ07, EQ08 ..................................................................................................................................6
Temperature Control ...............................................................................................................................................................6
Function Control .......................................................................................................................................................................6
To Remove Filter.......................................................................................................................................................................6
Heat Pumps Are Different In The Way They Operate...........................................................................................................7
Troubleshooting Tips ................................................................................................................................................................7
Warranty....................................................................................................................................................................................8
Your TwinTemp
®
unit is designed for dependable cooling and heating. These units are simple to operate and provide max-
imum efficiency and quietness.
Make sure that the receptacle is compatible with
the air conditioner cord plug provided.
This insures proper grounding. If you have a two-prong
receptacle you will need to have the circuit replaced by
a certified electrician with a grounded circuit that meets
all national and local codes and ordinances. Under no
circumstances should you remove the ground prong from
the plug. You must use the three-prong plug furnished with
the air conditioner.

3
920-003-10 (4-05)
Keep the filter clean
Make sure that your air conditioner is always in top per-
forming condition by cleaning the filter regularly. Instruc-
tions for removing and cleaning the filter can be found on
page 5 and 6.
Provide good airflow
Make sure that the airflow to and from the unit is clear.
Your air conditioner puts the conditioned air out at the top
of the unit, and takes in unconditioned air at the bottom.
Airflow is critical to good operation. It is just as important
on the outside of the building that the airflow around the
unit exterior is not blocked.
Unit placement
If your air conditioner can be placed in a window or a wall
that is shaded by a tree or another building, the unit will
operate even more efficiently. Using drapes or blinds on
the sunny side of the dwelling will also add to your unit’s
efficiency.
Test the power cord
All Friedrich room air conditioners are shipped from the
factory with a Leakage Current Detection Interrupter (LCDI)
equipped power cord. The LCDI device meets the UL and
NEC requirements for cord connected air conditioners
effective August 2004.
To test your power supply cord:
1. Plug power supply cord into a grounded 3 prong outlet.
2. Press RESET (See Figure 2).
3. Press TEST (listen for click; Reset button trips and
pops out).
4. Press and release RESET (listen for click; Reset button
latches and remains in). The power supply cord is ready
for operation.
Insulation
Good insulation will be a big help in maintaining desirable
comfort levels. Doors should have weather stripping. Be
sure to caulk around doors and windows.
Proper installation of seal gasket
Make sure the seal gasket has been installed properly to
minimize noise and improve efficiency. If the seal gasket
has not been installed, please refer to your installation
instruction manual.
For the best cooling performance & highest energy efficiency

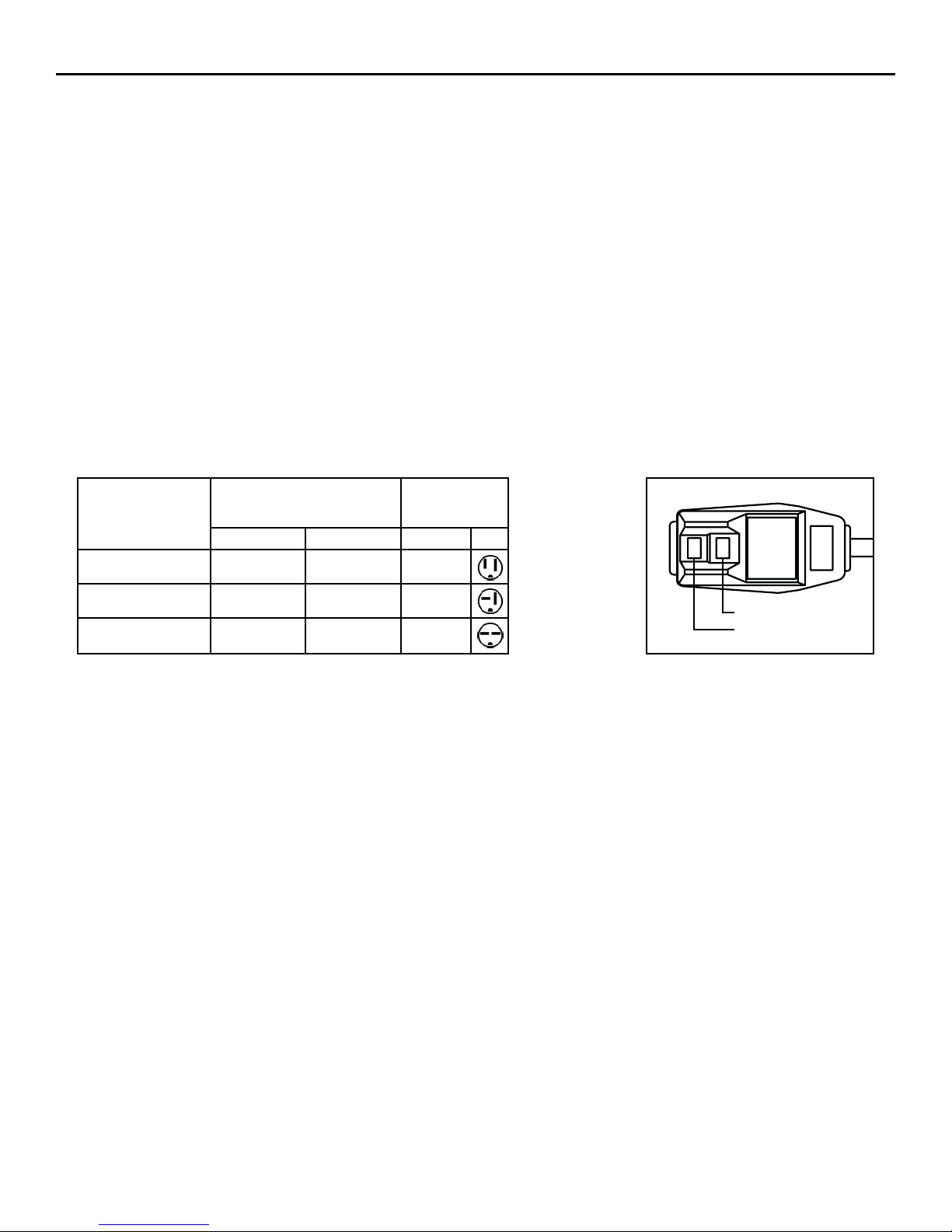

Figure 1
MODEL
CIRCUIT RATING OR
TIME DELAY FUSE PLUG FACE
AMP VOLT NEMA NO.
YQ07 • EQ08 • YS09 15 125 5-15P
YS13 • ES12 • ES16 20 250 6-20P
YM18 • YL24 • EM18 • EM24 • EL25 • EL36 30 250 6-30P
Figure 2
TEST
RESET
Test Button
Reset Button
NOTE: LCDI device is not intended to be used as a
switch.
Once plugged in the unit will operate normally without the
need to reset the LCDI device.
If the device fails to trip when tested or if the power supply cord
is damaged it must be replaced with a new supply cord from
the manufacturer. We recommend you contact our Technical
Assistance Line at [phone] ext. 662. To expedite
service, please have your model and serial number available.

4
920-003-10 (4-05)
To start unit
If your air conditioner is installed and plugged into a proper
receptacle, it is ready to go.
Function control
This dial control allows you to select cooling or heating at
three different speeds, as well as FAN ONLY.
Turn to OFF to turn everything off.
Turn to HI COOL or HI HEAT for quick response.
Turn to MED COOL or MED HEAT to maintain a desired
temperature.
Turn to LO COOL or LO HEAT for nighttime use, or
when demand is
low.
How to operate your Friedrich room air conditioner
(All models except YQ07 and EQ08. For YQ07 and EQ08, see page 6)

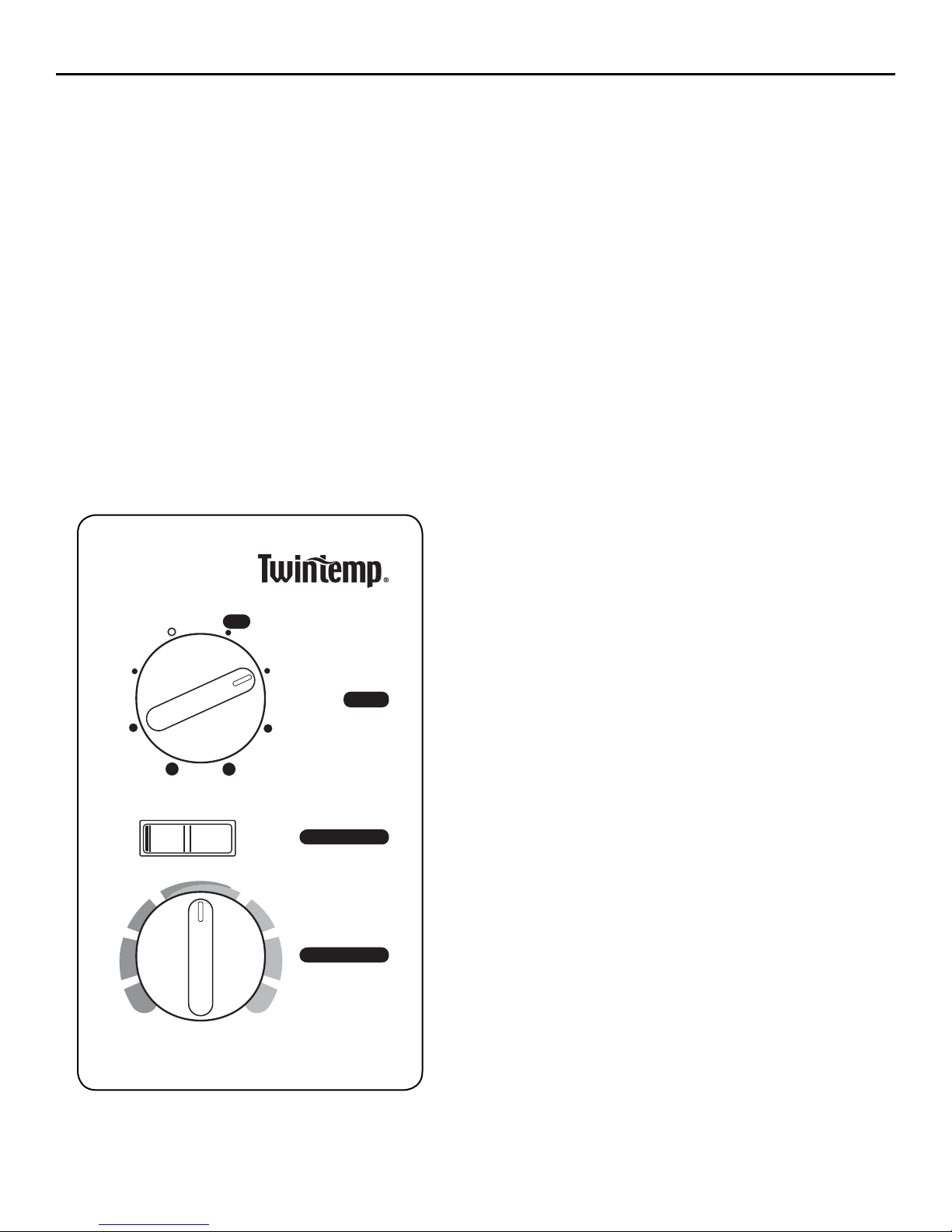

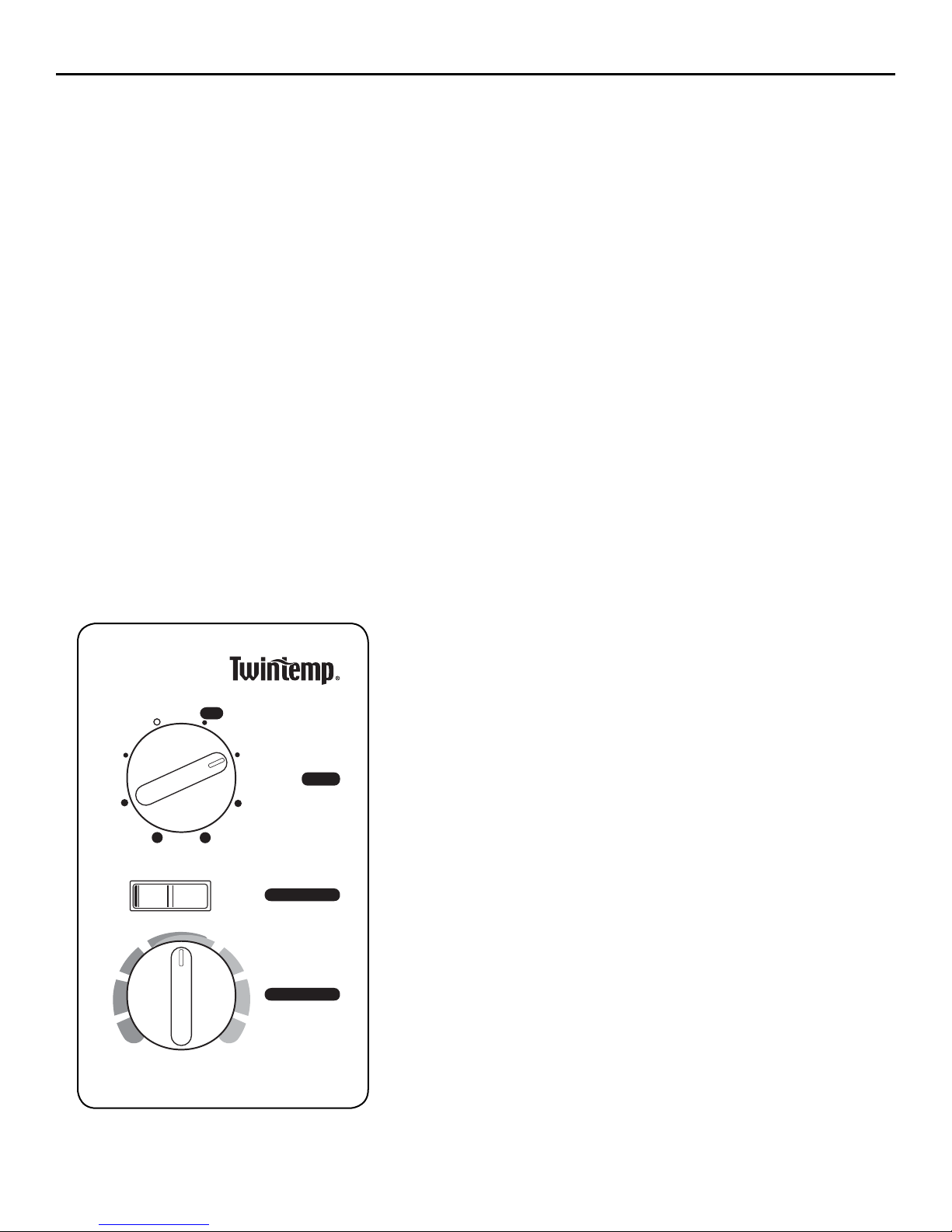

Figure 3
The FAN ONLY setting will circulate air in the room
without the compressor coming on. The FAN ONLY
setting can also be used with the EXHAUST air setting to
remove stale air or smoke from the room, or it can be used
with the FRESH AIR setting to bring outside air into the
room, especially in the spring and fall when cooling isn’t
necessary.
The FRESH AIR and EXHAUST controls are in the
upper air discharge area (see Figure 6, page 5). The center
position of this control is the normal, or closed position,
which recirculates air for maximum performance in the
cooling mode.
NOTE: You may notice an odor when first activating the
heat when the electric heat element comes on. This is due
to dust burning off that may have gathered on the coil
during the summer.
Temperature control
This dial is the thermostat. Turn it clockwise for cooler and
counterclockwise for warmer.
Money Saver® switch
This rocker switch can be depressed to either YES or NO.
In the YES position you will get the most economical
operation. Both the fan and compressor will cycle on and
o f f t o g e t h e r , m a i n t a i n i n g t h e s e l e c t e d t e m p e r a t u r e a t a m o r e
constant level and reducing the humidity more efficiently in
the cooling mode. This control will only operate when the
unit is in cooling or heating mode. In the NO position, the
fan will run constantly as long as the unit is in the cooling
or heating mode.
Please Note: The YS09 is a 115 volt model and does not
provide adequate heat below 37°F (3°C). This product is
designed for warm climate applications.
Fan Only
Hi
Heat
Low
Heat
Hi
Cool
Med
Heat Med
Cool
Low
Cool
CoolerWarmer
Wait three minutes before restarting
Off
Temperature
Money Saver
Mode
Yes No

5
920-003-10 (4-05)
Figure 4

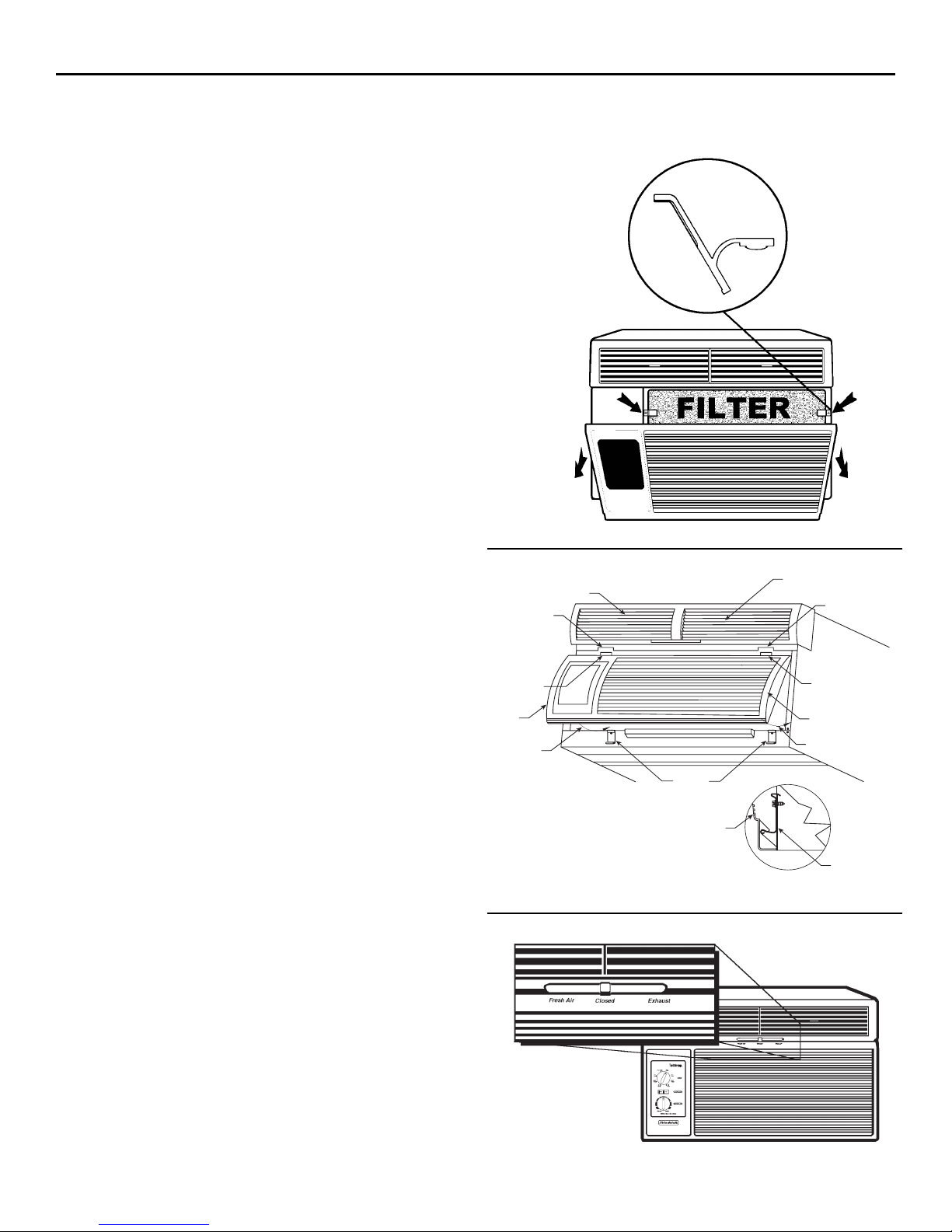

Removing and cleaning the filter / fresh air and exhaust feature
To remove, wash and replace filter and return air grille
Open the return air (RA) grille by grasping it at the top
outside edges and pulling towards you (See Figure 4). The
RA grille will stay open until it is detached or closed (it is
easier to completely detatch the grille before closing it).
To remove the RA grille, grasp it at the bottom and pull
towards you.
The filter is held in place by two spring clips (See Figure 4).
Push down on the clips, grasp the filter and pull towards you
to remove it for cleaning. Clean with warm water and a mild
detergent, rinse, dry completely and replace. Use caution
when removing the filter. The internal metal components
are sharp.
If the RA grille has been removed, pick up the grille by
supporting it from both sides near the bottom (See Figure 5,
Note 1). Lift return air grille and insert the grille's tabs into
the bottom slots of the discharge air plenum (See Figure 5,
Note 2). Snap the grille into place by pushing the grille up
and onto the unit's latches at the bottom (See Figure 5, Notes
3 and 4).
Fresh air and exhaust control
You r air conditioner has the ability to bring fresh air into the
room and exhaust stale air out of the room. The control lever
is found on the upper part of the unit (See Figure 6).
TO BRING IN FRESH AIR - Move the lever to the FRESH
AIR position which allows outside air to enter the room.
This is useful in fall and spring as a means of bringing in
fresh outside air when using FAN ONLY. It can also be
used in the summer with the compressor in the Cooling
Mode if you wish. Normally, for most efficient operation,
cooling is accomplished with this control in the middle or
closed position.
TO EXHAUST INDOOR AIR - Move the lever to the
EXHAUST position. This will allow stale air to be expelled
to the outside of the dwelling. This is especially handy
in the winter when indoor air tends to get stale, or after
a social gathering involving smokers, or to remove odors
after cooking.
DISCHARGE AIR PLENUM
SLOT
TAB
SLOT
TAB
NOTE 2
RETURN AIR GRILLE
NOTE 1
LATCHES
NOTE 3
NOTE 1
RETURN AIR GRILLE
NOTE 4
SIDE VIEW
LATCH
NOTE 3
Figure 5
Figure 6

6
920-003-10 (4-05)
How to operate your Friedrich room air conditioner
(YQ07 and EQ08 Models)
Model YQ07
This model has a different control panel (Figure 7) from the
larger TwinTemp®units, but it performs equally well. This
model is designed for use in warmer climates; therefore it
does not have back-up electric heat and will not provide
adequate heating below an outdoor ambient temperature
of 37°F (3° C).
Model EQ08
This model has a different control panel (Figure 7) from the
larger TwinTemp®units, but it performs equally well.

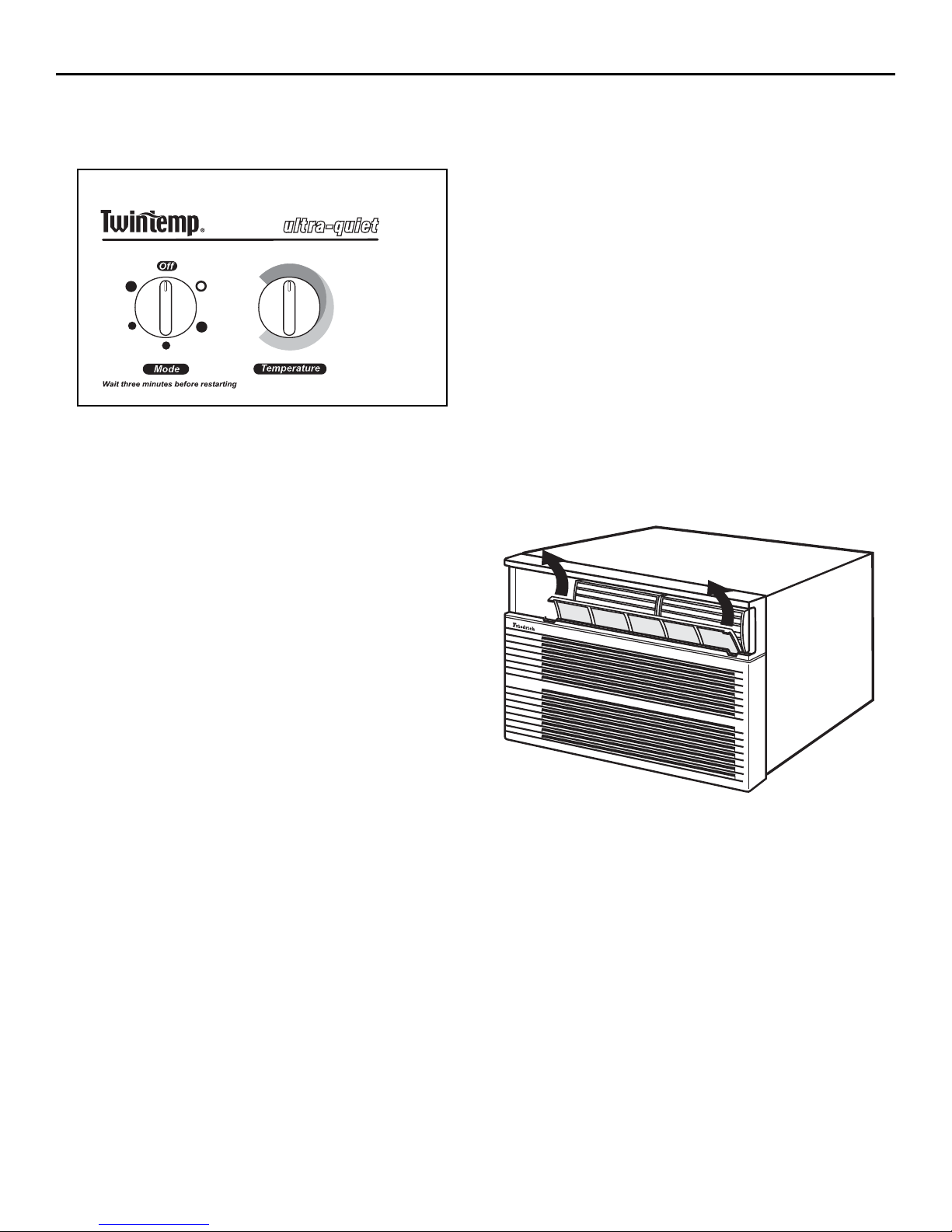

Figure 7
High
Heat
Low
Heat
High
Cool
Low
Cool
Fan
Only
Cooler
Warmer
Temperature control
The right hand knob is the thermostat - turn it clockwise
for cooler, counterclockwise for warmer.
Function control
The left knob is a six position control that allows you to
select heat or cool in either low speed or high speed. Plus
you can select fan only if you wish.
To remove filter
The diagram at right (Figure 8) is a guide to filter replace-
ment. Simply turn the unit off and pull the filter frame up
and towards you. Clean with warm water and a mild liquid
detergent; rinse, dry, and replace by sliding the filter back
into position behind the front panel.
Figure 8

7
920-003-10 (4-05)
Won’t cool?
If your air conditioner operates, but won’t cool; check to
see if the controls are properly set. Check the filter and
clean thoroughly if needed. Check to see if the vent door
is closed. Check to see if the chassis seal gasket is installed
(refer to installation instructions).
Won’t run?
Make sure the power cord is plugged in all the way. Check
for a bad fuse, tripped breaker or tripped LCDI Device.
Refer to page 3 for LCDI reset instructions and to confirm
proper fuse size.
This is a warm weather appliance
Your air conditioner is designed to cool in warm weather
when the outside temperature is above 60°F (16°C) and
below 115°F (46°C), so it won’t cool a room if it is already
cool outside. If you want to cool a room in the winter, set
the unit to Fan Only and set the Fresh Air/Exhaust control
to Fresh Air. This will bring in a supply of outside air.
Condensation is normal
Air conditioners actually pump heat and humidity from
your room to the outside air. Humidity becomes water,
and your air conditioner will use most of the water to keep
the outside coil cool. If there is excessive humidity, there
may be excess water that will drip outside. This is normal
operation.
Troubleshooting tips
Frosting
This usually occurs because of insufficient airflow across
the coils, a dirty filter, cool, damp weather, or all of these.
Set unit to Fan Only and the frost will disappear. Setting
the thermostat a little warmer will probably prevent the
frosting from recurring.
Noises
All air conditioners make some noise. We build them to
operate as quietly as possible. An air conditioner mounted
in a wall is quieter than one mounted in a window. It is
important to ensure that the chassis seal gasket is properly
installed (refer to installation instructions).
Cleaning your air conditioner
The decorative front and the cabinet can be cleaned with
warm water and a mild detergent. The indoor coil can be
vacuumed with a dusting attachment if it appears to be dirty.
The outdoor coil can be gently sprayed with a hose if you
can get to it. If not, you might call your dealer for a more
thorough cleaning when needed. The air filter should be
inspected weekly and cleaned if needed by vacuuming with
a dust attachment or by cleaning in the sink using warm
water and a mild dishwashing detergent. Dry thoroughly
before reinstalling the filter.
Heat pumps are different in the way they operate
If your unit is a "Y", or heat pump model, there are some
things that you will want to be aware of.
Some functions of a heat pump differ from your unit when
it is used for cooling:
1. It is normal for ice to form on the outdoor coil of the
heat pump. Moisture in the outside air, passing over
the coil when very cold, will form ice.
2. If the outdoor coil temperature drops below 20°F (-
7°C), your heat pump will automatically turn on the
electric resistance heat. When the temperature rises
to 40°F (4°C) , the compressor will resume the heat
pump operation. If your unit is a 115 volt model (YS09
or YQ07), it is designed for use in warmer climates
and has no electrical heat feature, and will not provide
adequate heat below 37°F(3°C).

8
920-003-10 (4-05)
Friedrich Air Conditioning Company
P.O. Box 1540
San Antonio, TX 78295
210.357.4400
www.friedrich.com
ROOM AIR CONDITIONERS
LIMITED WARRANTY
FIRST YEAR
ANY PART: If any part supplied by FRIEDRICH fails because of a defect in workmanship or material within twelve months from
date of original purchase, FRIEDRICH will repair the product at no charge, provided room air conditioner is reasonably accessible
for service. Any additional labor cost for removing inaccessible units and/or charges for mileage related to travel by a Service
Agency that exceeds 25 miles one way will be the responsibility of the owner. This remedy is expressly agreed to be the exclusive
remedy within twelve months from the date of the original purchase.
SECOND THROUGH FIFTH YEAR
SEALED REFRIGERANT SYSTEM: If the Sealed Refrigeration System (defined for this purpose as the compressor, condenser
coil, evaporator coil, reversing valve, check valve, capillary, filter drier, and all interconnecting tubing) supplied by FRIEDRICH in
your Room Air Conditioner fails because of a defect in workmanship or material within sixty months from date of purchase,
FRIEDRICH will pay a labor allowance and parts necessary to repair the Sealed Refrigeration System; PROVIDED FRIEDRICH will
not pay the cost of diagnosis of the problem, removal, freight charges, and transportation of the air conditioner to and from the
Service Agency, and the reinstallation charges associated with repair of the Sealed Refrigeration System. All such cost will be the
sole responsibility of the owner. This remedy is expressly agreed to be the exclusive remedy within sixty months from the date of the
original purchase.
APPLICABILITY AND LIMITATIONS: This warranty is applicable only to units retained within the Fifty States of the U.S.A., District
of Columbia, and Canada. This warranty is not applicable to:
1. Air filters or fuses.
2. Products on which the model and serial numbers have been removed.
3. Products which have defects or damage which results from improper installation, wiring, electrical current
characteristics, or maintenance; or caused by accident, misuse or abuse, fire, flood, alterations and/or misapplication
of the product and/or units installed in a corrosive atmosphere, default or delay in performance caused by war,
government restrictions or restraints, strikes, material shortages beyond the control of FRIEDRICH, or acts of God.
OBTAINING WARRANTY PERFORMANCE: Service will be provided by the FRIEDRICH Authorized Dealer or Service
Organization in your area. They are listed in the Yellow Pages. If assistance is required in obtaining warranty performance, write
to: Room Air Conditioner Service Manager, Friedrich Air Conditioning Co., P.O. Box 1540, San Antonio, TX 78295-1540.
LIMITATIONS: THIS WARRANTY IS GIVEN IN LIEU OF ALL OTHER WARRANTIES. Anything in the warranty
notwithstanding, ANY IMPLIED WARRANTIES OF FITNESS FOR PARTICULAR PURPOSE AND/OR MERCHANTABILITY
SHALL BE LIMITED TO THE DURATION OF THIS EXPRESS WARRANTY. MANUFACTURER EXPRESSLY DISCLAIMS AND
EXCLUDES ANY LIABILITY FOR CONSEQUENTIAL OR INCIDENTAL DAMAGE FOR BREACH OF ANY EXPRESSED OR
IMPLIED WARRANTY.
NOTE: Some states do not allow limitations on how long an implied warranty lasts, or do not allow the limitation or exclusion of
consequential or incidental damages, so the foregoing exclusions and limitations may not apply to you.
OTHER: This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.
PROOF OF PURCHASE: Owner must provide proof of purchase in order to receive any warranty related services.
All service calls for explaining the operation of this product will be the sole responsibility of the consumer.
All warranty service must be provided by an Authorized FRIEDRICH Service Agency, unless authorized by FRIEDRICH prior to
repairs being made.
(10-04)

920-003-10 (4-05)
MODELOS
YQ07 y EQ08
OTROS
MODELOS
Guía de operación
Revise su unidad de
aire acondicionado
MODELOS YQ07 y EQ08
Los modelos YQ07 y EQ08 tienen
la placa del nombre situada en el
frente de la unidad, al lado izquierdo,
directamente debajo de los controles.
La información del modelo se puede
encontrar en la placa del nombre.
Está situada en el frente de la unidad,
al lado izquierdo, directamente
debajo de los controles.
OTROS MODELOS
La información sobre el modelo se
puede encontrar en la placa de identi-
ficación detrás de la parte delantera.
Para registrar su unidad de aire
acondicionado, llene la tarjeta
de registración incluida, o se
puede registrarla en el internet a
www.friedrich.com (EE.UU. sólo).
Para su conveniencia en el futuro,
registre aquí la información sobre
el modelo.ct, or register on-line at
www.friedrich.com (USA only). For
your future convenience, record the
model information here.
NÚMERO DEL MODELO
NÚMERO DE SERIE
FECHA DE LA COMPRA
NOTA IMPORTANTE
Esta unidad se ha diseñado para
una instalación permanente en la
pared. El montaje de la unidad en
una ventana requiere un juego de
accesorios para montaje que se
puede comprar donde su distri-
buidor Friedrich.
MODELO/ JUEGO DE ACCESORIOS
WIKQ
Modelos YQ07, EQ08
WIKS
Modelos YS09, YS13, ES12, ES16
WIKM
Modelos YM18, EM18, EM24
WIKL
Modelos YL24, EL25, EL36
Unidad de bomba de calor y modelos
de calor eléctrico
115 Voltios: YQ07 |EQ08 |YS09
230 Voltios: YS13 |YM18 |YL24 |ES12 | ES16
EM18
|EL24 |EL25 |EL36

10
920-003-10 (4-05)
ADVERTENCIA: Antes de hacer funcionar su unidad
Asegúrese de que los cables son los apropiados
para la unidad.
Si usted tiene fusibles, deben ser del tipo de acción retardada
(TIME DELAY). Antes de instalar o reubicar esta unidad,
asegúrese de que el amperaje del interruptor o el fusible no
sea superior al amperaje que aparece en la Figura 1.
NO utilice un cable de extensión.
El cable que suministramos es el apropiado para la
cantidad de electricidad que necesita la unidad. Un cable
de extensión no lo es.
¡Felicitaciones!
Su unidad TwinTemp
®
se ha diseñado para otorgarle muchos años de enfriamiento y calefacción confiable. Estas unidades
son silenciosas, fáciles de operar y dan un rendimiento máximo de eficiencia.
Antes de hacer funcionar su unidad .....................................................................................................................................10
Para hacer funcionar la unidad ..............................................................................................................................................12
Pánel de control para los modelos YS09, YS13, YM18, YL24, ES12, ES16, EM18, EM24, EL25 y EL36...........................12
Control de las funciones .........................................................................................................................................................12
Control de la temperatura.......................................................................................................................................................12
Interruptor MoneySaver®(para ahorrar energía)..................................................................................................................12
Para remover el filtro ..............................................................................................................................................................13
Control de aire fresco y escape de aire..................................................................................................................................13
Pánel de control para los modelos YQ07 y EQ08................................................................................................................. 14
Control de la temperatura.......................................................................................................................................................14
Control de las funciones .........................................................................................................................................................14
Como quitar el filtro ............................................................................................................................................................... 14
Las unidades de bomba de calor son distintas ......................................................................................................................15
n la forma como funcionan ....................................................................................................................................................15
Consejos para solucionar problemas .....................................................................................................................................15
Garantía ................................................................................................................................................................................... 16
Índice
Asegúrese de que el tomacorrientes es compatible
con el enchufe de pared que se suministra.
Se garantiza un atierramiento adecuado de este modelo.
Si usted tiene un enchufe de dos entradas, necesita
reemplazarlo con uno de tres entradas que esté de acuerdo
con todos los códigos y regulaciones nacionales y locales.
No quite la clavija de tierra del enchufe por ninguna razón.
Usted tiene que emplear el enchufe de tres entradas que se
suministra con el aire acondicionado.

11
920-003-10 (4-05)
Mantenga limpio el filtro
Asegúrese de que su aire acondicionado esté funcionando
siempre lo mejor posible, limpiando periódicamente el
filtro. Las instrucciones para quitar y limpiar el filtro se
encuentran en la página 13.
Permita que haya buen flujo de aire
Asegúrese de que la entrada y salida de aire de la unidad
no estén obstruídas. El aire acondicionado sale por la parte
superior de la unidad y el aire sin acondicionar entra por la
parte inferior. El flujo de aire es indispensable para obtener
un buen funcionamiento. Es igualmente importante que
nada obstruya la unidad afuera del edificio.
Ubicación de la unidad
Si su aire acondicionado se puede colocar en una ventana
o una pared a la que le de la sombra de un árbol o de otro
Prueba del cable de alimentación
Todos los sistemas Friedrich de aire acondicionado para
habitación se embarcan desde la fábrica con un cable de
alimentación equipado con Interruptor de detección de
fugas de corriente (LCDI). A partir de agosto del 2004
el dispositivo LCDI cumple con los requisitos del UL
(Underwriter’s Laboratory) y el NEC (Código Eléctrico
Nacional) para los sistemas de aire acondicionado
conectados por cable.
Para probar su cable de alimentación:
1. Enchufe el cable de alimentación de energía a una
terminal de 3 contactos conectada a tierra.
2. Oprima “RESET”.
3. Oprima “TEST” (se escucha un chasquido; el botón
“Reset” se desengancha y salta).
edificio, la unidad funcionará aún más eficientemente.
El uso de cortinas o persianas en el lado soleado de la
casa también ayuda a la eficiencia de su unidad de aire
acondicionado.
Aislamiento
Un buen aislamiento será lo que más ayuda a mantener
el nivel deseado de comodidad. Las puertas deben tener
burletes aisladores del clima. Asegúrese de rellenar los
vacíos alrededor de las puertas y de las ventanas.
Instalación correcta de la junta de sello
Compruebe la debida instalación de la junta de sello para
reducir el ruido y mejorar la eficacia. Si la junta de sello
no se ha instalado, refiérase a su manual de instrucciones
de instalación.
Para obtener el máximo enfriamiento y ahorrar energía
Figura 1
MODELO
CLASIFICACION DELCIRCUITO
O FUSIBLE DE ACCION
RETARDADA (TIME DELAY)
CARA DEL
ENCHUFE
AMP VOLT NO. NEMA
YQ07 • EQ08 • YS09 15 125 5-15P
YS13 • ES12 • ES16 20 250 6-20P
YM18 • YL24 • EM18
EM24 • EL25 • EL36 30 250 6-30P
Figura 2
TEST
RESET
Botón "Test"
Botón "Reset"
4. Oprima y suelte el botón “RESET” (se escucha un
chasquido; el botón “Reset” se engancha y mantiene
dentro). El cable de alimentación está listo para el
funcionamiento.
NOTA: El dispositivo LCDI no esta destinado para
utilizarse como interruptor.
Una vez enchufado en la unidad, el dispositivo LCDI
funcionará normalmente sin necesidad de reajustes.
Si el dispositivo no se desengancha durante la prueba
o si el cable de alimentación de energía está dañado
deberá cambiarlo por otro cable de alimentación nuevo
suministrado por el fabricante. Le recomendamos llamar a
nuestra Línea de asistencia técnica al 1-800-541-6645 ext.
662. Para agilizar el servicio, tenga a la mano su modelo
y número de serie.

12
920-003-10 (4-05)
Para hacer funcionar la unidad
Si su unidad de aire acondicionado se ha instalado y
conectado en un receptáculo apropiado, está listo para
comenzar a funcionar.
Control de las funciones
El botón de control le permite elegir entre enfriar o
calentar a tres velocidades, asi como también FAN ONLY
(solamente el ventilador).
Colóquelo en OFF (apagado) para apagar toda la uni-
dad.
Colóquelo en HI COOL (enfriamiento máximo) o en
HI HEAT (calor máximo) para obtener una respuesta
rápida.
Colóquelo en MED COOL (frío moderado) o MED
HEAT (calor moderado) para mantener una temperatura
deseada.
Colóquelo en LO COOL (enfriamiento mínimo) o LO
HEAT (calor mínimo) durante el uso por las noches o
cuando se necesite bajo.
(Todos los modelos menos el YQ07 y EQ08)
Como hacer funcionar su unidad de aire acondicionado Friedrich
Figura 3
Colocar el botón en FAN ONLY (solamente el ventilador)
hará circular el aire en el cuarto sin que se encienda el
compresor. También se puede colocar en esta posición
con el exhaust air setting (colocación de salida de aire de
escape) para sacar el aire viejo o humo del cuarto, o se
puede emplear con el fresh air setting (colocación de aire
fresco) para traer aire de afuera hacia adentro del cuarto,
especialmente durante la primavera y el otoño cuando no
se necesita enfriar.
Los controles de FRESH AIR (aire fresco) y EXHAUST
(escape de aire) se encuentran en la parte superior de des-
cargue de aire (vea la Figura 6, página 13). La posición en
el centro de este control es la posición normal, o posición
cerrada, que permite que el aire vuelva a circular para que
haya un rendimiento máximo durante el enfriamiento.
NOTA: Es posible que usted sienta un olor cuando enciende
por primera vez el calor y el elemento eléctrico de calor se
prende. El olor proviene del polvo y otras partículas que
se hayan podido acumular en los serpentines los meses de
calor.
Control de la temperatura
Este botón es el termostato. Gírelo de izquierda a derecha
para más frío y de derecha a izquierda para menos frío.
Interruptor MoneySaver® (Para ahorrar energía)
Este interruptor se puede colocar ya sea en la posición
YES (si) o en la posición NO. En la posición YES usted
obtendrá el funcionamiento más económico. Tanto el
ventilador como el compresor trabajarán y se encenderán
y apagarán simultáneamente, manteniendo la temperatura
que se haya elegido a un nivel constante y reduciendo la
humedad de manera más eficiente cuando se esta enfriando.
Este control funcionará únicamente cuando la unidad está
enfriando o calentando. En la posición NO, el ventilador
estará funcionando constantemente siempre y cuando la
unidad esté enfriando o calentando.
Nota por favor: El modelo YS09 es de 115 voltios y no sirve
para dar un calor apropiado cuando la temperatura está por
debajo de 37°F (3°C). Este producto se ha diseñado para
utilizarse en climas cálidos.
Fan Only
Hi
Heat
Low
Heat
Hi
Cool
Med
Heat Med
Cool
Low
Cool
CoolerWarmer
Wait three minutes before restarting
Off
Temperature
Money Saver
Mode
Yes No

13
920-003-10 (4-05)
FILTRO
Para extraer, lavar y volver a colocar el filtro y la rejilla de aire de regreso
Como quitar el filtro
Abra la rejilla de aire de regreso (RA) tomándola por los
bordes externos superiores y tirando hacia usted (vea la
Figura 4). La rejilla RA se quedará abierta hasta que se
retire o se cierre (Es más facil extrear la rejilla primero antes
de cerrarla). Si tiene que extraer la rejilla RA, tómela en la
parte inferior y tire hacia usted.
El filtro está sostenido por dos broches de resorte (vea la
Figura 4). Empuje los broches hacia abajo, tome el filtro y tire
hacia usted para extraerlo y poder limpiarlo. Limpie con agua
tibia y un detergente suave, enjuáguela, séquela por completo
y devuélvala a su sitio. Sea cuidadoso al extraer el filtro. Los
componentes metálicos internos son cortantes.
Si la rejilla ha sido extraida, recójala sosteniéndola por los los
lados cerca del fondo (Figura 5, Nota 1). Levante la rejilla de
retorno e inserte las agarraderas en las ranuras de abajo de
la rejilla de retorno. (Figura 5, Nota 2). Introduzca la rejila
en su sitio empujandola hacia arriba y introduciéndola en
los pestillos localizados en la parte de abajo de la unidad.
(Figura 5, Notas 3 y 4)
Control de aire fresco y para escape de aire
Su aire acondicionado tiene la capacidad de hacer entrar
aire fresco en el cuarto y sacar aire viejo. La palanca de
control se encuentra en la parte superior de la unidad (vea
la Figura 6).
Para hacer entrar aire fresco
Mueva la palanca a donde dice FRESH AIR (aire fresco)
para que entre aire de afuera al cuarto. Esto es útil en el
otoño y en la primavera para obtener aire fresco de afuera
utilizando FAN ONLY (ventilación sin enfriamiento).
También puede usarse durante el verano con la unidad
en el Cooling Mode (modo de enfriamiento) si lo desea.
Normalmente, para que haya un funcionamiento más
eficiente, el enfriamiento se logra cuando este control está
en la posición del medio o de cerrado.
Para sacar aire
Mueva la palanca a la posición de EXHAUST (escape
de aire). Esto permitirá que salga el aire viejo. Es
especialmente útil durante el invierno cuando el aire interno
tiende a envejecerse o después de una reunión social donde
hay fumadores, o para sacar los olores después de cocinar.
Figura 4
PLENO DE SALIDA DEL AIRE
AGARRADERA
LENGÜETA
AGARRADERA
LENGÜETA
NOTA 2
REJILLA DE SALIDA DEL AIRE
NOTA 1
BROCHES
NOTA 3
NOTA 1
REJILLA DE
SALIDA DEL AIRE
NOTA 4
VISTA LATERAL (CORTE)
LENGÜETA
NOTA 3
Figura 5
Figura 6

14
920-003-10 (4-05)
Como hacer funcionar su unidad de aire acondicionado Friedrich
YQ07 y EQ08
Control de la temperatura
Este botón a mano derecha es el termostato. Gírelo de
izquierda a derecha para más frío y de derecha a izquierda
para menos frío.
Control de las funciones
Esta unidad viene con un control de seis posiciones que le
permiten a usted escoger calor o frio a velocidad lenta o
velocidad alta. Si usted asi lo desea, también puede selec-
cionar el ventilador solamente.
Para remover el filtro
El dibujo a continuación (Figura 8) sirve de guía para el
reemplazo del filtro. Simplemente apague la unidad y
tire del marco del filtro hacia arriba y hacia usted.
Límpielo con agua tibia y un detergente líquido suave,
juágelo, séquelo y colóquelo nuevamente, deslizándolo a
su posición por detrás del pánel delantero.
Figura 7
El modelo YQ07
Este modelo tiene un panel de control distinto (Figura 7)
al de su hermano el TwinTemp®, pero trabaja y rinde igual
de bien. Este modelo está diseñado para el uso en climas
más moderados; por eso no tiene resistencia eléctrica y no
suministrará calefacción adecuada debajo de una tempera-
tura ambiente afuera de 37°F (3°C).
El modelo EQ08
Este modelo tiene un panel de control distinto (Figura
7) al de su hermano el TwinTemp®, pero trabaja y rinde
igual de bien.
High
Heat
Low
Heat
High
Cool
Low
Cool
Fan
Only
Cooler
Warmer
Figura 8

15
920-003-10 (4-05)
Si su unidad es un modelo de unidad de bombeo de calor
“Y,” hay varias cosas que usted debe tener en cuenta.
Algunas de las funciones de una unidad de bombeo de
calor son distintas a las de su unidad cuando usted la utiliza
para enfriar:
1. Es normal que se forme hielo en los serpentines exte-
riores de la unidad de bombeo de calor. La humedad
en el aire exterior que pasa por encima del serpentín
cuando hace mucho frío, hará que se forme el hielo.
Las unidades de bomba de calor son distintas en la forma como
funcionan
2. Si la temperatura de los serpentines exteriores cae por
debajo de 20°F (-7°C), su unidad de bombeo de calor
automáticamente encenderá el calor de la resistencia
eléctrica. Cuando la temperatura suba a 40°F (4°C),
el compresor volverá a ayudar en el funcionamiento de
la unidad de calefaccion. Si su unidad es un modelo de
115 voltios (YS09 o YQ07) se ha diseñado para que se
utilice en climas más cálidos y no tiene la característica
de calefacción eléctrica y suministrará un calor apro-
piado por debajo de 37°F (3°C).
¿No enfria?
Si su aire acondicionado funciona, pero no enfría;
comprueba si los controles están debidamente ajustados.
Revise el filtro y límpielo perfectamente de ser necesario.
Compruebe si la compuerta de ventilación está cerrada.
Compruebe si está instalada la junta de sello del chasis
(refiérase a las instrucciones de instalación).
¿No funciona?
Cerciórese de que el cable de alimentación está comple-
tamente enchufado. Verifique si el fusible está en mal
estado y si el disyuntor o el dispositivo LCDI no están
bien conectados. Refiérase a la página 11 para consultar
las instrucciones de reajuste del LCDI y confirmar el
tamaño adecuado del fusible.
Este es un aparato para clima caliente
Su aire acondicionado se ha diseñado para que enfríe
durante las épocas de calor y la temperatura esté por encima
de 60°F (16°C), por lo tanto, no enfriará un cuarto si la
temperatura exterior ya está fría.
La condensacion es normal
Las unidades de aire acondicionado bombean calor y
humedad de su cuarto hacia afuera. La humedad se
convierte en agua y su aire acondicionado utilizará la mayor
parte del agua para mantener frío el serpentín exterior. Si
hay exceso de humedad, habrá un excedente de agua que
goteará afuera. Esto es normal.
Consejos para solucionar problemas
Cuando se forma escarcha
Esto generalmente ocurre cuando no hay suficiente flujo
de aire en los serpentines, debido a un filtro sucio, clima
húmedo o frío o todos estos factores. Coloque la unidad
en Fan Only (ventilador sin enfriamiento) y la escarcha
desaparecerá. Si coloca el termostato un poco más caliente,
probablemente evitará que vuelva a formarse escarcha.
Ruido
Todos las unidades de aire acondicionado hacen ruido.
Nosotros las construímos para que funcionen tan
silenciosamente como sea posible. Los aires acondicionados
que se colocan en las paredes son menos ruidosos que los
que se colocan en las ventanas. Es importante asegurar
que la junta de sello del chasis quede debidamente instalada
(refiérase a las instrucciones de instalación).
Limpieza de su aire acondicionado
La parte decorativa de adelante y el gabinete pueden
limpiarse con agua templada y un detergente suave. El
serpentín interior puede aspirarse si está sucio. El serpentín
exterior puede rociarse suavemente con una manguera si
usted alcanza. En caso de que usted no lo alcance, puede
llamar a su distribuidor para que le haga una mejor limpieza
cuando sea necesaria. El filtro de aire se debe inspeccionar
semanalmente y limpiarlo, en caso necesario, aspirando con
un aditamento contra polvo o limpiando el colector con agua
templada y un detergente suave para lavar trastes. Seque
perfectamente el filtro antes de volver a instalarlo.

16
920-003-10 (4-05)
Revised 10-04
TÉRMINOS DE LA GARANTÍA LIMITADA - UNIDADES DE
AIRE ACONDICIONADO FRIEDRICH
GARANTIA LIMITADA - PRIMER AÑO
TODAS LAS PARTES: Si cualquiera de las partes suministradas por FRIEDRICH no funciona debido a un defecto de manufactura o del
material dentro de los 12 meses siguientes a la fecha original de compra, FRIEDRICH reparará el producto sin costo alguno, siempre y
cuando que la unidad esté razonablemente accesible para el servicio. Todo costo adicional ocasionado por remover unidades inaccesibles
y/o costos por millaje relacionados con el viaje de servico, los cuales excedan und distancia de 25 millas (una vía), correrán por cuenta del
propietario. Esta solución es la soluciión única convenida dentro de los 12 mesas seguientes de la vecha onginal de compra.
GARANTIA LIMITADA - DEL SEGUNDO AL QUINTO AÑO
SISTEMA REFRIGERANTE SELLADO: Si el sistema refrigerante sellado (definido para este propósito como el compresor, condensador,
serpentín, serpentín de evaporación, válvula de reversa, válvula de control, capilar, secador de filtro y tubería de interconexión) suministrado
por FRIEDRICH con su unidad de aire acondicionado falla, debido a un defecto de manufactura o del material, dentro de los 60 meses
siguientes a la fecha original de compra, FRIEDRICH pagará una asignación para mano de obra y las partes necessarias para arreglar el
sistema refrigerante sellado. el sistema refrigerante sellado. Sin embargo, FRIEDRICH no pagará el costo del diagnóstico del problema,
el retiro y transporte de la unidad hacia/de la agencia de servicio, ni los gastos de reinstalación asociados con la reparación del sistema
refrigerante sellado. Todos esos costos correrán por cuenta del propietario. Esta solución es la solución única convenida dentro de los 60
mesas siguientes a la fecha original de compra.
APLICABILIDAD Y LIMITACIONES: Esta garantía es aplicable únicamente a unidades que permanezcan dentro del territorio de los 50
Estados Unidos de América, el Distrito de Columbia y Canadá. Esta garantía no es aplicable a:
1. Filtros de aire o fusibles.
2. Productos en los cuales se hayan retirado las especificaciones de los modelos y los números de serie.
3. Productos que sufran defectos o daños resultantes de instalación o tendido eléctrico incorrectos, características de la corriente
eléctrica o mal mantenimiento. Daños causados por accidentes, mal uso o abuso, incendio, inundación, alteraciones y mala apli-
cación del producto y/o unidades que se hayan instalado en una atmósfera corrosiva, problemas causados por guerra, restricciones
gubernamentales, paros, carencia de materiales que vaya más allá del control de FRIEDRICH, o actos de la naturaleza.
PARA OBTENER CUMPLIMIENTO DE LA GARANTIA: El servicio será prestado por el concesionario/representante autorizado de
FRIEDRICH o la organización de servicio afiliada en su área. Estos están listados en las Páginas Amarillas. Si requiere ayuda para
obtener el cumplimiento de la garantía, por favor escriba a: Room Air Conditioner Service Manager, Friedrich Air Conditioning Co., Box
1540, San Antonio, TX 78295-1540.
LIMITACIONES: ESTA GARANTIA SE CONCEDE EN LUGAR DE OTRAS GARANTIAS. Además de lo que se detalla en la garantía,
CUALQUIER GARANTIA DE IDONEIDAD EXPRESA PARA CUALQUIER PROPOSITO PARTICULAR Y/0 PARA MERCADEO SE
LIMITARÁ A LA DURACION CONCEDIDA POR ESTA GARANTIA EXPRESA. EL FABRICANTE RENUNCIA EXPRESAMENTE Y
EXCLUYE CUALQUIER RESPONSABILIDAD POR DAÑOS INCIDENTALES O CONSECUENCIALES DETERMINADOS POR EL
ROMPIMIENTO DE CUALQUIER GARANTIA EXPRESA O IMPLICITA.
NOTA: Algunos estados no permiten limitaciones sobre el tiempo de duración de una garantía implícita, o no permiten la limitación o
exclusión de daños incidentales o consecuenciales, así que puede ser que esas exclusiones no apliquen en su caso.
OTRA: Esta garantía le da derechos legales específicos. Es posible que usted tenga otros derechos que son variables en cada estado.
PRUEBA DE COMPRA: El propietario debe tener la prueba/recibo de compra correctos para recibir servicios relacionados con la ga-
rantía.
Todas las llamadas telefónicas relacionadas con la operación/reparación de este producto correrán por cuenta del consumidor.
Todo servicio de garantía debe ser prestado por una agencia de servicio autorizada por FRIEDRICH, a menos que FRIEDRICH autorice
expresamente otro arreglo antes de que se haga la reparación.
En caso de preguntas relacionadas con los términos de esta garantía, la versión en inglés es la que tiene prioridad.
Friedrich Air Conditioning Company
P.O. Box 1540
San Antonio, TX 78295
210.357.4400
www.friedrich.com

920-003-10 (4-05)
MODÈLS YQ07 et EQ08
Enregistrement du
climatiseur
MODÈLE YQ07 et EQ08
Les renseignements pour
l’enregistrement se trouvent sur la
plaque d’identification, dans la bouche
d’air. Si le panneau avant est installé,
enlever les deux vis de chaque côté
(en bas). En faisant face à l’appareil,
soulever vers soi le bas de l’avant et le
faire sortir.
AUTRES MODÈLES
Les renseignements pour
l’enregistrement se trouvent sur la
plaque d’identification, derrière le
panneau avant. Pour enregistrer
votre climatiseur, remplir la carte
d’enregistrement qui est inclus,
ou l’enregistrer sur l’internet à
www.friedrich.com (E.U. seulement).
Pour utilisation ultérieure, enregistrer
ici les renseignements sur l’appareil.
MODEL NUMBER
SERIAL NUMBER
PURCHASE DATE
Modéles à pompe de chaleur et
à chauffage électrique
115-Volt: YQ07
|EQ08 |YS09
230-Volt: YS13 | YM18 | YL24 | ES12 | ES16
EM18 | EM24 | EL25 | EL36
AUTRES
MODÈLES
AVIS IMPORTANT
Cet appareil est conçu pour être in-
stallé de façon permanente dans un
mur. L'installation de cet appareil
dans une fenêtre exige l'utilisation
d'un kit accessorie d'installation
dans une fenêtre, disponible chez
un distributeur Friedrich.
KIT D'ACCESSORIE
WIKQ
Modéles YQ07, EQ08
WIKS
Modéles YS09, YS13, ES12, ES16
WIKM
Modéles YM18, EM18, EM24
WIKL
Modéles YL24, EL25, EL36
Guide d’utilisation

18
920-003-10 (4-05)
ATTENTION — Avant de mettre l’appareil en marche
Vérifier que le branchement électrique est correct.
Les fusibles, s’il y en a, doivent être du type à temporisation.
Avant d’installer ou de déplacer cet appareil, vérifier que
la capacité du disjoncteur ou du fusible temporisateur ne
dépasse pas la capacité indiquée sur la Figure 1.
IL NE FAUT PAS utiliser de rallonge.
Le cordon fourni a une capacité électrique suffisante pour
l’appareil. Une rallonge n’en a pas.
Table des matières
L’a p pa r e i l Tw i nTe mp
®
est conçu pour un refroidissement et chauffement sûr. Ces appareils sont faciles à opérer, silencieux
et consomment très peu d’énergie.
Avant de mettre l’appareil en marche ....................................................................................................................................18
Mise en marche de l’appareil .................................................................................................................................................20
Panneaux de commande pour les modèles YS09, YS12, YM18, YL24, ES12, ES16, EM18, EM24, EL25 et EL36............
20
Commande de fonction ......................................................................................................................................................... 20
Commande de température....................................................................................................................................................20
Intérrupteur MoneySaver®................................................................................................................................................. 20
Dépose du filtre...................................................................................................................................................................... 21
Commande d’air frais et d’évacuation d’air.......................................................................................................................... 21
Panneau de commande des modèles YQ07 et EQ08............................................................................................................22
Commande de température................................................................................................................................................... 22
Commande de fonction ..........................................................................................................................................................22
Dépose du filtre...................................................................................................................................................................... 22
Les pompes de chaleur fonctionnent d’une façon différente ...............................................................................................23
Conseils de dépannage .......................................................................................................................................................... 23
Garantie .................................................................................................................................................................................. 24
Félicitations !
Il faut vérifier que la prise est compatible avec la
fiche fournie.
Ceci assure la bonne mise à la terre. Si la prise n’a que deux
broches, il faut la remplacer par une prise à trois broches
avec mise à la terre, conformément à tous les règlements
nationaux et locaux. En aucun cas devais vous enlever la
brocher avec mise à terre de la prise. Il faut utiliser la fiche
à trois broches fournie avec le climatiseur.

19
920-003-10 (4-05)
Nettoyage du filtre à air
Nettoyer régulièrement le filtre à air pour assurer
que le climatiseur est toujours en excellent état de
fonctionnement. Consulter les instructions de dépose et
de nettoyage page 21.
Bon débit d’air
Il faut s’assurer que l’air peut circuler librement autour
du climatiseur. L’air climatise sort du haut du climatiseur
et l’air non climatise entre à la base du climatiseur. La
circulation d’air est très importante pour assurer le bon
fonctionnement. Il est tout aussi important d’avoir une
bonne circulation d’air autour du climatiseur à l’extérieur
du bâtiment.
Position de l’appareil
L’appareil a un meilleur rendement quand il est placé
dans une fenêtre ou un mur à l’ombre d’un arbre ou d’un
Pour obtenir le meilleur refroidissement et le meilleur rendement
electrique possibles
Testez la corde d’alimentation
À leur sortie de l’usine, tous les climatiseurs individuels
Friedrich possèdent une corde d’alimentation équipée
d’un interrupteur détecteur de courant de fuite (LCDI).
Cet interrupteur rencontre les normes UL (Underwriter’s
Laboratory) et NEC (Code national de l’électricité),
en vigueur depuis le mois d’août 2004, pour les cordes
d’alimentation branchées à des climatiseurs.
Pour tester votre corde d’alimentation :
1. Branchez la corde d’alimentation dans une prise à la
terre de trois (3) broches.
2. Appuyez sur le bouton de redémarrage (RESET)
3. Appuyez sur le bouton TEST (lorsque vous entendez un
déclic, le bouton de redémarrage déclenche et jaillit)
4. Appuyez et relâchez le bouton de redémarrage
autre bâtiment. L’utilisation de draperies ou de jalousies
sur le côté ensoleillé de l’habitation augmente également
l’efficacité de l’appareil.
Isolation
Une bonne isolation aide beaucoup au maintien d’un niveau
de confort désirable. Les portes doivent être équipées d’un
bourrelet de calfeutrage. Il faut prendre soin de mettre du
mastic autour des portes et des fenêtres.
Installation appropriée du joint d’étanchéité
Assurez-vous que le joint d’étanchéité a été installé
convenablement afin de réduire le bruit et améliorer l’efficacité.
Si le joint d’étanchéité n’a pas été installé, veuillez consulter
votre guide de l’installateur et suivez les directives.
Figure 1
MODÈLE
CAPACITÉ DU DISJONCTEUR OU
DU FUSIBLE TEMPORISATEUR
FORME DE
LA PRISE
AMP VOLT NO. NEMA
YQ07 • EQ08 • YS09 15 125 5-15P
YS13 • ES12 • ES16 20 250 6-20P
YM18 • YL24 • EM18
EM24 • EL25 • EL36 30 250 6-30P
Figure 2
TEST
RESET
Bouton de TEST
Bouton de redémarrage (RESET)
(RESET) (lorsque vous entendez un déclic, le bouton
de redémarrage se verrouille et reste à l’intérieur).
La corde d’alimentation est opérationnelle.
NOTA : L’interrupteur détecteur de courant de fuite (LCDI)
ne peut être utilisé comme un commutateur.
Une fois qu’il est branché, l’appareil fonctionnera
normalement sans qu’il soit nécessaire de redémarrer
l’interrupteur détecteur de courant de fuite (LCDI).
Si l’appareil ne déclenche pas lorsqu’il est testé ou si la corde
d’alimentation est endommagée, elle doit être remplacée par
une neuve obtenue du fabricant. Nous vous recommandons
d’appeler notre service d’assistance technique au 1-800-541-
6654, poste 662. Afin d’accélérer le processus, veuillez avoir
à la portée de la main les numéros de modèle et de série.

20
920-003-10 (4-05)
Utilisation du climatiseur Friedrich
(Tous les modèles sauf YQ07 et EQ08, consulter la page 22)
La position FAN ONLY (ventilateur seulement) fait circuler
l’air dans la pièce sans mettre le compresseur en marche.
Il est aussi possible d’utiliser la position FAN ONLY en
position d’évacuation d’air pour éliminer l’air vicié ou la
fumée d’une pièce. Il est également possible de l’utiliser
en position d’air frais pour amener de l’air extérieur dans
la pièce, spécialement au printemps et en automne quand
il n’est pas nécessaire de refroidir.
Les commandes de FRESH AIR (air frais) et EXHAUST
(évacuation) sont à proximité des bouches d’air supérieures
(consulter la Figure 6, page 21). La position centrale de
cette commande est la position normale (fermée) qui fait
circuler l’air afin d’obtenir le rendement maximum en mode
de refroidissement.
REMARQUE - Il est possible de remarquer une odeur juste
après la mise en marche du chauffage, quand les éléments
chauffants sont activés. Ceci est causé par la combustion
de la poussière qui s’est accumulée sur le serpentin pendant
l’été.
Commande de température
Ce bouton est le thermostat. Le tourner dans le sens des
aiguilles d’une montre pour obtenir une température plus
basse et dans le sens inverse des aiguilles d’une montre
pour obtenir une température plus élevée.
Interrupteur MoneySaver®
Il est possible d’appuyer sur le côté YES ou NO (oui ou non)
de cet interrupteur à bascule. Appuyer sur la position YES
(oui) pour obtenir le fonctionnement le plus économique. Le
ventilateur et le compresseur fonctionnent en même temps,
maintenant la température sélectionnée à un niveau plus
constant et réduisant l’humidité d’une manière plus efficace
quand en mode de refroidissement. Cette commande
fonctionne seulement quand l’appareil est en mode de
refroidissement ou de chauffage. En position NO (non), le
ventilateur fonctionne continuellement tant que l’appareil
est en mode de refroidissement ou de chauffage.
Remarquer s'il vous plaît – Le modèle YS09 est de 115
volt et ne fournit pas une température adequate à une
température extérieure inférieure à 37°F (3°C). C'est un
produit conçu pour utilization dans les climats chauds.
Figure 3
Mise en marche de l'appareil
Le climatiseur est prêt à l’utilisation s’il est installé et
branché dans une prise appropriée.
Commande de fonction
Ce bouton permet la sélection de trois différentes vitesses
de refroidissement ou de chauffage, ainsi que du FAN
ONLY (ventilateur seulement).
Mettre sur OFF (arrêt) pour tout éteindre.
Mettre sur HI COOL (refroidissemenmt puissant) ou HI
HEAT (chauffage puissant) pour obtenir une réponse
rapide.
Mettre sur MED COOL (refroidissement moyen) ou MED
HEAT (chauffage moyen) pour maintenir une température
désirée.
Mettre sur LO COOL (refroidissement faible) ou LO
HEAT (chauffage faible) pour utilisation la nuit ou quand
la demande est faible.
Fan Only
Hi
Heat
Low
Heat
Hi
Cool
Med
Heat Med
Cool
Low
Cool
CoolerWarmer
Wait three minutes before restarting
Off
Temperature
Money Saver
Mode
Yes No
