Installation
Instructions
Gas & Electric Dryer
www.frigidaire.com P/N 134940700A(0804)
Instrucciones para la
instalación
Secadora a Gas y Eléctrica

2
CONTENTS
Pre-Installation Requirements..........................................................................................................................................2
Electrical Requirements..................................................................................................................................................3
Exhaust System Requirements......................................................................................................................................3-4
Gas Supply Requirements............................................................................................................................................4-5
Location of Your Dryer....................................................................................................................................................5
Rough-In Dimensions.....................................................................................................................................................6
Mobile Home Installation...............................................................................................................................................7
Unpacking ...................................................................................................................................................................7
Reversing Door Swing.................................................................................................................................................8-9
Electrical Installation....................................................................................................................................................10
Grounding Requirements..............................................................................................................................................10
Electrical Connections—3-wire.......................................................................................................................................11
Electrical Connections—4-wire........................................................................................................................................11
Gas Connection............................................................................................................................................................12
General Installation.......................................................................................................................................................12
Replacement Parts........................................................................................................................................................12
Español..................................................................................................................................13-24
SAFETY INSTRUCTIONS
Clothes dryer installation and service must be performed by a qualified installer, service agency or the gas supplier.
Install the clothes dryer according to the manufacturer's instructions and local codes.
Before beginning installation, carefully read these instructions. This will simplify the installation and ensure the dryer is
installed correctly and safely. Leave these instructions near the Dryer after installation for future reference.
NOTE: The electrical service to the Dryer must conform with local codes and ordinances and the latest edition of the National Electrical
Code, ANSI/NFPA 70, or in Canada, the Canadian electrical code C22.1 part 1.
NOTE: The gas service to the Dryer must conform with local codes and ordinances and the latest edition of the National Fuel Gas Code
ANSI Z223.1, or in Canada, CAN/ACG B149.1-2000
NOTE: The Dryer is designed under ANSI Z 21.5.1 or ANSI/UL 2158 - CAN/CSA C22.2 No. 112 (latest editions) for HOME USE only.
This Dryer is not recommended for commercial applications such as restaurants or beauty salons, etc.
RISK OF FIRE. For your safety the information in this manual must be followed to minimize the risk of fire or
explosion or to prevent property damage, personal injury or loss of life. SAVE THESE INSTRUCTIONS.
- Do not store or use gasoline or other flammable vapors and liquid in the vicinity of this or any other appliance.
- WHAT TO DO IF YOU SMELL GAS
·Do not try to light any appliance.
·Do not touch any electrical switch; do not use any phone in your building.
·Clear the room, building or area of all occupants.
·Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier's instructions.
·If you cannot reach your gas supplier, call the fire department.
Installation and service must be performed by a qualified installer, service agency or the gas supplier.
PRE-INSTALLATION REQUIREMENTS
Tools and Materials Required for Installation:
1. Phillips head screwdriver.
2. Channel-lock adjustable pliers.
3. Carpenter's level.
4. Flat or straight blade screwdriver.
5. Duct tape.
6. Rigid or flexible metal 4 inch (10.2 cm) duct.
7. Vent hood.
8. Pipe thread sealer (Gas).
9. Plastic knife.
Your safety and the safety of others is very important.
We have provided many important safety messages in the Use & Care Guide, Operating Instructions, Installation Instructions and on
your appliance. Always read and obey all safety messages.
This is the safety alert symbol. This symbol alerts you to hazards that can kill or hurt you or others. All safety messages
will be preceded by the safety alert symbol and the word "DANGER" or "WARNING". These words mean:
DANGER
All safety messages will identify the hazard, tell you how to reduce the chance of injury, and tell you what can happen if the
instructions are not followed.
You will be killed or seriously injured if you don't follow instructions.
You can be killed or seriously injured if you don't follow instructions.

3
GAS Dryer
CIRCUIT - Individual 15 amp. branch circuit fused with a 15
amp. maximum time delay fuse or circuit breaker.
POWER SUPPLY - 3 wire, 120 volt single phase, 60 Hz,
Alternating Current.
POWER SUPPLY CORD - The dryer is equipped with a 120
volt 3-wire power cord.
NEMA 10-30R NEMA 14-30R
ELECTRICAL REQUIREMENTS
ELECTRIC Dryer
CIRCUIT - Individual 30 amp. branch circuit fused with 30
amp. time delay fuses or circuit breakers.
Use separately fused circuits for washers and dryers, and DO
NOT operate a washer and a dryer on the same circuit.
POWER SUPPLY - 3 wire or 4-wire, 240 volt, single phase, 60
Hz, Alternating Current.
POWER SUPPLY CORD KIT - 3 wire - the dryer MUST employ
a 3-conductor power supply cord NEMA 10-30 type SRDT rated
at 240 volt AC minimum, 30 amp., with 3 open end spade lug
connectors with upturned ends or closed loop connectors and
marked for use with clothes dryers. See ELECTRICAL
CONNECTIONS FOR A 3-WIRE SYSTEM.
4 wire - The dryer MUST employ a 4-conductor power supply
cord NEMA 14-30 type SRDT or ST (as required) rated at 240
volt AC minimum, 30 amp., with 4 open end spade lug
connectors with upturned ends or closed loop connectors and
marked for use with clothes dryers. See ELECTRICAL
CONNECTIONS FOR A 4-WIRE SYSTEM.
(Canada - 4-wire power supply cord is installed on dryer.)
WARNING – Risk of Shock. Appliance grounded to neutral
conductor through a link. Grounding through the neutral link is
prohibited for (1) New branch circuit installations (2) mobile
homes; (3) recreational vehicles; and (4) areas where local codes
do not permit grounding through the neutral, (1) disconnect the
link from the neutral, (2) use grounding terminal or lead to
ground appliance in accordance with local codes and (3) connect
neutral terminal or lead to branch circuit neutral in usual manner
(if the appliance is to be connected by means of a cord kit, use
4-conductor cord for this purpose). USE COPPER CONDUCTOR
ONLY.
OUTLET RECEPTACLE - NEMA 10-30R receptacle to be located
so the power supply cord is accessible when the dryer is in the
installed position. (Canada - NEMA 14-30R receptacle.)
NOTE: Do not under any
circumstances remove
grounding prong from
plug.
GROUNDING PRONG
EXHAUST SYSTEM REQUIREMENTS
Use only 4 inch (10.2 cm) diameter (minimum) rigid or flexible
metal duct and approved vent hood which has a swing-out
damper(s) that open when the dryer is in operation. When the
dryer stops, the dampers automatically close to prevent drafts
and the entrance of insects and rodents. To avoid restricting
the outlet, maintain a minimum of 12 inches (30.5 cm) clearance
between the vent hood and the ground or any other obstruction.
The following are specific requirements for
proper and safe operation of your dryer. Failure to follow
these instructions can create excessive drying times and
fire hazards.
Do not install a clothes dryer with flexible
plastic venting materials. If your present system is made up
of plastic duct or metal foil duct, replace it with a rigid or semi-
rigid metal duct. In Canada and the United States if metal (foil
type) duct is installed, it must be of a specific type identified by
the appliance manufacturer as suitable for use with clothes dryers
and in the United States must also comply with the Outline for
Clothes Dryer Transition Duct, UL standard 2158A. Flexible
venting materials are known to collapse, be easily crushed and
trap lint. These conditions will obstruct clothes dryer airflow and
increase the risk of fire. Ensure the present duct is free of
any lint prior to installing dryer duct.
- Risk of Fire - A clothes dryer must be
exhausted outdoors. Do not exhaust dryer into a chimney, a
wall, a ceiling, an attic, a crawl space or any concealed space
of a building. A clothes dryer produces combustible lint. If the
dryer is not exhausted outdoors, some fine lint will be expelled
into the laundry area. An accumulation of lint in any area of the
home can create a health and fire hazard. The dryer must be
connected to an exhaust outdoors. Regularly inspect the
outdoor exhaust opening and remove any accumulation of lint
around the outdoor exhaust opening and in the surrounding
area.

4
SAME AS OTHER SIDESAME AS OTHER SIDE
SAME AS OTHER SIDESAME AS OTHER SIDE
SAME AS OTHER SIDE
(9.5 cm)(9.5 cm)
(9.5 cm)(9.5 cm)
(9.5 cm)
4 3/8"4 3/8"
4 3/8"4 3/8"
4 3/8"
5 7/8"5 7/8"
5 7/8"5 7/8"
5 7/8"
13 1/2"13 1/2"
13 1/2"13 1/2"
13 1/2"
3 3/4"3 3/4"
3 3/4"3 3/4"
3 3/4"
3 3/4"3 3/4"
3 3/4"3 3/4"
3 3/4"

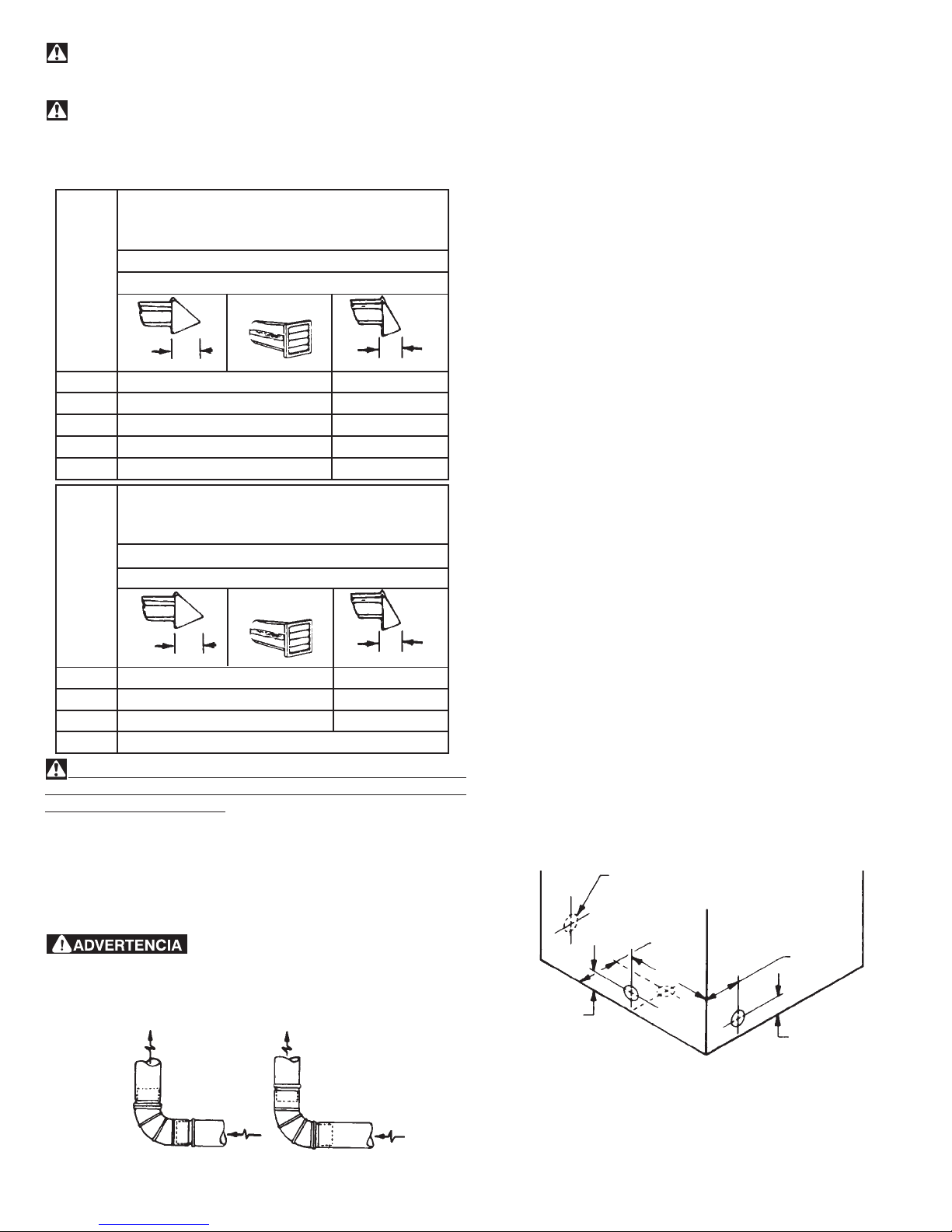

In installations where the exhaust system is not described in the
charts, the following method must be used to determine if the
exhaust system is acceptable:
INSTALL MALE FITTINGS IN CORRECT DIRECTION
CORRECT INCORRECT
0 60 ft.(18.28 m) 48 ft.(14.63 m)
1 52 ft.(15.84 m) 40 ft.(12.19 m)
2 44 ft.(13.41 m) 32 ft. (9.75 m)
3 32 ft.(9.75 m) 24 ft. (7.31 m)
4 28 ft.(8.53 m) 16 ft. (4.87 m)
VENT HOOD TYPE
(Preferred)
MAXIMUM LENGTH
of 4” (10.2 cm) Dia. Flexible Metal Duct
Number
of
90°
Turns
4”
(10.2 cm)
Louvered
VENT HOOD TYPE
(Preferred)
Number
of
90°
Turns
MAXIMUM LENGTH
of 4” (10.2 cm) Dia. Rigid Metal Duct
(10.2 cm)
Louvered
2½"
(6.35 cm)
2½"
4”
(6.35 cm)
0 30 ft. (9.14 m) 18 ft. (5.49 m)
1 22 ft. (6.71 m) 14 ft. (4.27 m)
2 14 ft. (4.27 m) 10 ft. (3.05 m)
3 NOT RECOMMENDED
Do not allow combustible materials (for
example: clothing, draperies/curtains, paper) to come in
contact with exhaust system. The dryer MUST NOT be
exhausted into a chimney, a wall, a ceiling, or any concealed
space of a building which can accumulate lint, resulting in a fire
hazard.
Exceeding the length of duct pipe or number
of elbows allowed in the "MAXIMUM LENGTH" charts can
cause an accumulation of lint in the exhaust system. Plugging
the system could create a fire hazard, as well as increase drying
times.
Do not screen the exhaust ends of the vent
system, nor use any screws, rivets or other fastening means
that extend into the duct and catch lint to assemble the
exhaust system. Lint can become caught in the screen, on the
screws or rivets, clogging the duct work and creating a fire hazard
as well as increasing drying times. Use an approved vent hood
to terminate the duct outdoors, and seal all joints with duct tape.
All male duct pipe fittings MUST be installed downstream with
the flow of air.
Explosion hazard. Do not install the dryer
where gasoline or other flammables are kept or stored. If
the dryer is installed in a garage, it must be a minimum of 18
inches (45.7 cm) above the floor. Failure to do so can result in
death, explosion, fire or burns.
1. Connect an inclined or digital manometer between the
dryer and the point the exhaust connects to the dryer.
2. Set the dryer timer and temperature to air fluff (cool down)
and start the dryer.
3. Read the measurement on the manometer.
4. The system back pressure MUST NOT be higher than 0.75
inches of water column. If the system back pressure is
less than 0.75 inches of water column, the system is
acceptable. If the manometer reading is higher than 0.75
inches of water column, the system is too restrictive and
the installation is unacceptable.
Although vertical orientation of the exhaust system is acceptable,
certain extenuating circumstances could affect the performance
of the dryer:
• Only the rigid metal duct work should be used.
• Venting vertical through a roof may expose the exhaust
system to down drafts causing an increase in vent restriction.
• Running the exhaust system through an uninsulated area
may cause condensation and faster accumulation of lint.
• Compression or crimping of the exhaust system will cause
an increase in vent restriction.
The exhaust system should be inspected and cleaned a minimum
of every 18 months with normal usage. The more the dryer is
used, the more often you should check the exhaust system and
vent hood for proper operation.
EXHAUST DIRECTION
All dryers shipped from the factory are set up for rear exhausting.
However, on electric dryers, exhausting can be to the right or left
side of the cabinet or the bottom of the dryer. On gas dryers,
exhausting can be to the right side of the cabinet or the bottom of
the dryer. Directional exhausting can be accomplished by installing
Exhaust Kit, P/N 131456800, available through your parts
distributor. Follow the instructions supplied with the kit.
EXHAUST DUCT LOCATING DIMENSIONS
GAS SUPPLY REQUIREMENTS
Replace copper connecting pipe that is not
plastic-coated. Stainless steel or plastic-coated brass MUST
be used.
1. Installation MUST conform with local codes, or in the absence
of local codes, with the National Fuel Gas Code, ANSI Z223.1
(latest edition).
2. The gas supply line should be of 1/2 inch (1.27 cm) pipe.
3. If codes allow, flexible metal tubing may be used to connect
your dryer to the gas supply line. The tubing MUST be
constructed of stainless steel or plastic-coated brass.
4. The gas supply line MUST have an individual shutoff valve.

5
CLOSET DOOR
60 sq. inches
(387.1 sq. cm)
60 sq. inches
(387.1 sq. cm) 0" (0 cm)
0" (0 cm)
0" (0 cm)1" (2.54 cm)
LOCATION OF YOUR DRYER
DO NOT INSTALL YOUR DRYER:
1. In an area exposed to dripping water or outside weather conditions.
2. In an area where it will come in contact with curtains, drapes, or anything that will obstruct the flow of combustion and
ventilation air.
3. On carpet. Floor MUST be solid with a maximum slope of 1 inch (2.54 cm).
INSTALLATION IN RECESS OR CLOSET
1. A dryer installed in a bedroom, bathroom, recess or closet, MUST be exhausted outdoors.
2. No other fuel burning appliance shall be installed in the same closet as the Gas dryer.
3. Your dryer needs the space around it for proper ventilation.
DO NOT install your dryer in a closet with a solid door.
4. A minimum of 120 square inches (774.2 square cm) of opening, equally divided at the top and bottom of the door, is required.
Air openings are required to be unobstructed when a door is installed. A louvered door with equivalent air openings for the full
length of the door is acceptable.
MINIMUM INSTALLATION CLEARANCES - Inches (cm)
SIDES REAR TOP FRONT
Alcove 0 (0 cm) 0 (0 cm)
Closet 0 (0 cm) 0 (0 cm) 1 (2.54 cm)
Closet door ventilation required: 2 louvered openings each 60 square inches (387 square centimeters) — 3 inches (7.6 cm) from
bottom and top of door.
This dryer MUST be exhausted outdoors.
5. The following illustrations show minimum clearance dimensions for proper operation in a recess or closet installation.
5. A 1/8 inch (0.32 cm) N.P.T. plugged tapping, accessible for test gauge connection, MUST be installed immediately upstream
of the gas supply connection to the dryer.
6. The dryer MUST be disconnected from the gas supply piping system during any pressure testing of the gas supply piping system
at test pressures in excess of 1/2 psig (3.45 kPa).
7. The dryer MUST be isolated from the gas supply piping system during any pressure testing of the gas supply piping system
at test pressures equal to or less than
1/2 psig (3.45 kPa).

6
28.25” to front of cabinet
28.75” to clear knobs
29.5” to clear door handle
49” to clear open door 13.5”
40.75”
Center line
height for rear,
right, left vents
4.375”
Side
exhausts
27.0”
38”
Gas supply pipe
on rear of unit
2.375”
Electrical supply on rear of unit
71.75”
27.0”
36.0”
48.5” To clear open door
28.5”
Center line height
for rear, right, left
vent 13.5”
27.25 to front of cabinet
27.75 to clear knobs
28.5 to clear door handle
5.875” To base exhaust
5.0”
4.375” To side exhausts To rear &
base exhausts
2.25”
2.375”
Gas supply pipe
on rear of unit
Electrical supply
on rear of unit
(123.19cm)
(72.39cm)
(12.7cm)
(11.12cm)
(14.93cm)
(69.22cm)
(70.49cm)
(72.39cm)
(5.72cm)
(6.03cm)
(68.58cm)
(34.29cm)
36"
(91.44cm)
Dryer Installation Dimensions
Free-Standing & Under Counter
Stacked Dryer Installation Dimensions
(71.76cm)
(73.03cm)
(74.93cm)
(124.46cm)
(11.12cm) 72.00"
(182.88cm)
41.00"
(104.14cm)
(34.29cm)
(68.58cm)
38.25"
(97.16cm)
2.375"
(6.03cm)

7
REMOVE 4 SCREWS
(ONE FROM EACH
HINGE FIRST)
UNPUNP
UNPUNP
UNPACKINGACKING
ACKINGACKING
ACKING
1. Using the four shipping carton corner posts (two on each side),
carefully lay the dryer on its left side and remove the foam
shipping base.
To prevent damage, do not use the control
panel as a means to pick up or move the dryer.
2. Return the dryer to an upright position.
MOBILE HOME INSTALLATION
1. Dryer MUST be exhausted outside (outdoors, not beneath the
mobile home) using metal ducting that will not support
combustion. Metal ducting must be 4 inches (10.16 cm) in
diameter with no obstructions. Rigid metal duct is preferred.
2. If dryer is exhausted through the floor and area beneath the
mobile home is enclosed, the exhaust system MUST terminate
outside the enclosure with the termination securely fastened
to the mobile home structure.
3. When installing a gas dryer into a mobile home, a provision
must be made for outside make up air. This provision is to be
not less than twice the area of the dryer exhaust outlet.
4. This dryer MUST be fastened to the floor. Mobile Home
Installation Kit No. 346764 is available from your dealer.
5. Refer to pages 2 and 3 for other important venting
requirements.
6. Installation MUST conform to current Manufactured Home
Construction & Safety Standard (which is a Federal Regulation
Title 24 CFR-Part 32-80) or when such standard is not
applicable, with American National Standard for Mobile Homes.
The dryer is designed under ANSI Z 21.5.1 or ANSI/
UL2158 - CAN/CSA C22.2 (latest editions) for HOME USE only.
REVERSING DOOR SWING
Solid Door Reversing Instructions:
1. Open door and remove four (4) plugs in the door opening
opposite the hinges. Retain all parts for uses later, un-
less otherwise noted. Note: Use care in removing plugs
in not scratching paint on the front panel.
2. Begin removing the four (4) screws that attach the hinge
to the front panel. For best results, start by only removing
one screw per hinge. Then only loosen the two remaining
screws while firmly holding door to prevent damage to
hinge, front panel or door. After the remaining screws are
loosened, continue to remove all.
3. Place door handle side down on a towel or pad to prevent
any possible scratches to door. Remove all remaining
four (4) screws between hinge and door.
4. Remove four (4) screws on opposite side of door.
5. Separate inner door from outer door by placing a flat screw
driver or putty knife. Rotate the inner door 180 degree
and reassemble the two door halves.
6. Install four (4) screws securing door halves where hinge
was previously attached.
7. Install four (4) screws securing hinge to door assembly.
8. Remove striker and discard.
9. Remove square plug and reinstall in hole striker was just
removed.
10.Install striker (included in literature bag) into hole square
plug was previously installed.
11.Grasping firmly the top of the door, position the door near
the door opening and align the top hinge hole to the top
hole in the front panel door opening. Once the first screw
is started, attach the second screw to the lower hinge.
Once both screws are tightened, install the remaining
two screws.
12.Install four (4) plugs into the front panel door opening
where hinges were originally installed.
PACKING

Figure 1
1.Open door and remove four (4) plugs in the door opening
opposite the hinges. Retain all parts for uses later, unless
otherwise noted. (Figure 1) Note: Use care in removing plugs
in not scratching paint on the front panel.
Figure 2
2. Begin removing the four (4) screws that attach the hinge to
the front panel. (Figure 2) For best results, start by only
removing one screw per hinge. Then only loosen the two
remaining screws while firmly holding door to prevent damage
to hinge, front panel or door. After the remaining screws are
loosened, continue to remove all.
Figure 3
3. Place door on a towel or pad handle side down to prevent
any possible scratches to door. Remove all remaining four (4)
screws between hinge and door. (Figure 3)
4. Remove four (4) screws from side of door opposite of where
hinge was mounted.
Figure 4
5. Remove two (2) door handle screws and two (2) hole plugs
from door. Again taking care not to scratch paint on door.
(Figure 4)
Figure 5
6. Pull handle away from door assembley. (Figure 5)
Figure 6
7. Separate the outer door from the inner door assembly with
a putty knife or flat screw driver. (Figure 6)
Window Door Reversal Instructions

Figure 7
8. Remove lens locating screw. (Figure 7)
Figure 8
9. Disengaging several of the retention tabs and pull lens away
from the transition ring. (Figure 8)
Figure 9
Figure 10
10. Remove two (2) transition ring plugs and reinstall on
previous handle side. (Figures 9 and 10)
11. Reassemble lens to transition ring with holes to install
handle on right-hand side of door assembly. For proper fit
insure the retention tabs on transition ring are on top of lens
Figure 11
12. Reassembly outer door to inner door assembly. (Figure 11)
13. Install four (4) screws securing hinge to door assembly in
the new location, take note to place hinge in correct
orientation.
14. Install four (4) screws into holes that had secured the
hinge.
15. Remove striker and discard.
16. Remove square plug and reinstall in hole striker was just
removed.
17. Install striker (included in literature bag) into hole square
plug was previously installed.
Figure 12
18. Reinstall door handle by placing the handle mounting
bosses through holes in lens and transition ring and installing
screws through inner door and tighten into handle bosses.
(Figure 12).
19. Grasping firmly the top of the door, position the door near
the door opening and align the top hinge hole to the top hole
in the front panel door opening. Once the first screw is started,
attach the second screw to the lower hinge. Once both screws
are tightened, install the remaining two screws.
20. Install four (4) plugs into the front panel door opening
where hinges were originally installed.

10
ELECTRICAL INSTALLATION
ELECTRIC Dryer
The following are specific requirements for
proper and safe electrical installation of your dryer. Failure
to follow these instructions can create electrical shock and/
or a fire hazard.
This appliance MUST be properly grounded.
Electrical shock can result if the dryer is not properly grounded.
Follow the instructions in this manual for proper grounding.
Do not use an extension cord with this dryer.
Some extension cords are not designed to withstand the amounts
of electrical current this dryer utilizes and can melt, creating
electrical shock and/or fire hazard. Locate the dryer within reach
of the receptacle for the length power cord to be purchased,
allowing some slack in the cord. Refer to the pre-installation
requirements in this manual for the proper power cord to be
purchased.
A U.L. approved strain relief must be installed
onto power cord. If the strain relief is not attached, the cord
can be pulled out of the dryer and can be cut by any movement
of the cord, resulting in electrical shock.
Do not use an aluminum wired receptacle
with a copper wired power cord and plug (or vice versa).
A chemical reaction occurs between copper and aluminum and
can cause electrical shorts. The proper wiring and receptacle
is a copper wired power cord with a copper wired
receptacle.
NOTE: Dryers operating on 208 volt power supply will have longer
drying times than operating on 240 volt power supply.
GROUNDING REQUIREMENTS
USA ELECTRIC Dryer
Improper connection of the equipment grounding
conductor can result in a risk of electrical shock. Check with a
licensed electrician if you are in doubt as to whether the appliance
is properly grounded.
For a grounded, cord-connected dryer:
1. The dryer MUST be grounded. In the event of a malfunction
or breakdown, grounding will reduce the risk of electrical shock
by a path of least resistance for electrical current.
2. If your dryer is equipped with a power supply cord having an
equipment-grounding conductor and a grounding plug, the
plug MUST be plugged into an appropriate, copper wired
receptacle that is properly installed and grounded in
accordance with all local codes and ordinances. If in doubt,
call a licensed electrician. Do not modify plug provided
with the appliance.
For a permanently connected dryer:
1. The dryer MUST be connected to a grounded metal, permanent
wiring system; or an equipment grounding conductor must be
run with the circuit conductors and connected to the
equipment-grounding terminal or lead on the appliance.
Canadian ELECTRIC Dryer
DANGER
Improper connection of the equipment grounding
conductor can result in a risk of electrical shock. Check with a
licensed electrician if you are in doubt as to whether the appliance
is properly grounded.
For a grounded, cord-connected dryer:
1. The dryer must be grounded. In the event of a malfunction or
breakdown, grounding will reduce the risk of electrical shock
by a path of least resistance for electrical current.
2. Since your dryer is equipped with a power supply cord having
an equipment-grounding conductor and a grounding plug,
the plug must be plugged into an appropriate outlet that is
properly installed and grounded in accordance with all local
codes and ordinances. If in doubt, call a licensed electrician.
Do not modify plug provided with the appliance.
ALL GAS Dryers
1. The dryer is equipped with a three-prong (grounding) plug
for your protection against shock hazard and should be
plugged directly into a properly grounded three-prong
receptacle. Do not cut or remove the grounding prong
from the plug.

11
4. Thread a U.L. approved 30 amp power cord, NEMA 14-30
type ST or SRDT through the strain relief.
5. Attach the green power cord ground wire to the cabinet with
the green ground screw.
6. Attach the white (neutral) power cord conductor from the
power cord and the neutral ground wire from the dryer harness
to the silver-colored center terminal on the terminal block.
Tighten the screw securely.
7. Attach the red and black power cord conductors to the outer
brass-colored terminals on the terminal block.
Do not make a sharp bend or crimp wiring/
conductor at the connections.
8. Tighten the screws securing the cord restraint firmly against
the power cord.
9. Tighten the strain relief nut securely so the strain relief does
not turn.
10.Reinstall the terminal block access cover.
STRAIN
RELIEF
MOUNTING
BRACKET
NUT
TIGHTEN
NUT
TO THESE
THREADS
POWER
CORD
RED
WHITE
BLACK
TERMINAL
BLOCK
SILVER TERMINAL
GREEN
GROUND
SCREW
GREEN POWER CORD
GROUND WIRE
NEUTRAL
GROUND
WIRE
ELECTRICAL CONNECTIONS FOR 4-WIRE SYSTEM
USA ELECTRIC Dryer
1. Remove the screws securing the terminal block access
cover and the strain relief mounting bracket located on the
back of the dryer upper corner.
2. Install a U.L. approved strain relief in the entry hole of the
mounting bracket. Finger tighten the nut only at this time.
3. Remove the ground wire from the green ground screw
located above the terminal block.
RED
BLACK
WHITE
GREEN
30 AMP NEMA 14-30 TYPE SRDT OR ST
TYPICAL 4
CONDUCTOR TYPICAL 4
CONDUCTOR
Printed in U.S.A.
1. Remove the screws securing the terminal block access
cover and the strain relief mounting bracket located on the
back of the dryer upper corner.
2. Install a U.L. approved strain relief into the power cord entry
hole of the mounting bracket. Finger tighten the nut only at
this time.
3. Thread a U.L. approved 30 amp. power cord, NEMA 10-30
type SRDT, through the strain relief.
4. Attach the power cord neutral (center wire) conductor to the
silver colored center terminal on the terminal block. Tighten
the screw securely.
5. Attach the remaining two power cord outer conductors to
the outer brass colored terminals on the terminal block.
Tighten both screws securely.
Do not make a sharp bend or crimp wiring/
conductor at connections.
6. Reattach the strain relief mounting bracket to the back of
the dryer with two screws. Tighten screws securely.
7. Tighten the screws securing the cord restraint firmly against
the power cord.
8. Tighten the strain relief nut securely so that the strain relief
does not turn.
9. Reinstall the terminal block cover.
POWER CORD
TIGHTEN NUT
TO THESE
THREADS
STRAIN
RELIEF
MOUNTING
BRACKET
GREEN
GROUND
SCREW
NUT
NEUTRAL
GROUND
WIRE
SILVER
TERMINAL
ELECTRICAL CONNECTIONS
FOR 3-WIRE SYSTEM
USA ELECTRIC Dryer

12
GAS CONNECTION
1. Remove the shipping cap from gas pipe at the rear of the
dryer.
NOTE: DO NOT connect the dryer to L.P. gas service
without converting the gas valve. An L.P. conversion kit
must be installed by a qualified gas technician.
2.Connect a 1/2 inch (1.27 cm) I.D. semi-rigid or approved
pipe from gas supply line to the 3/8 inch (0.96 cm) pipe
located on the back of the dryer (see pages 6 and 7). Use
a 1/2 inch to 3/8 inch (1.27 cm to 0.96 cm) reducer for a
connection. Apply an approved thread sealer that is resistant
to the corrosive action of liquefied gases on all pipe
connections.
3. Open the shutoff valve in the gas supply line to allow gas to
flow through pipe.
4. Test all connections by brushing on a soapy water solution.
NEVER test for gas leaks with an open flame.
GENERAL INSTALLATION
1. Connect the exhaust duct to outside exhaust system (see
pages 3 and 4). Use duct tape to seal all joints.
2. With the dryer in its final position, adjust one or more of
the legs until the dryer is resting solid on all four legs.
Place a level on top of the dryer. The dryer MUST be
level and resting solid on all four legs.
3. Plug the power cord into a grounded outlet. NOTE: Check
to ensure the power is off at circuit breaker/fuse box before
plugging the power cord into the outlet.
4. Turn on the power at the circuit breaker/fuse box.
Before operating the dryer, make sure the
dryer area is clear and free from combustible
materials, gasoline, and other flammable vapors. Also
see that nothing (such as boxes, clothing, etc.)
obstructs the flow of combustion and ventilation air.
5. Run the dryer through a cycle check for proper operation.
NOTE: On gas dryers, before the burner will light, it is
necessary for the gas line to be bled of air. If the burner
does not light within 45 seconds the first time the dryer is
turned on, the safety switch will shut the burner off. If this
happens, turn the timer to "OFF" and wait 5 minutes before
making another attempt to light.
6. If your dryer does not operate, please review the "Avoid
Service Checklist" located in your Use and Care Guide
before calling for service.
7. Place these instructions in a location near the dryer for
future reference.
NOTE: A wiring diagram is located inside the dryer console
or under the top panel.
8. To stack your dryer on a compatible washer, visit web site
www.frigidaire.com, call your local dealer or call the Toll
Free number (1- 800 - 444 - 4944) to find your local distributor
to purchase stacking kit accessory part number STACKIT2.
REPLACEMENT PARTS
Pedestal
A pedestal accessory, Model No. NLPWD15 (White),
NLPWD15GB (Glacier Blue), NLPWD15P (Platinum) and
NLPWD15E (Black), specifically designed for this dryer may be
used when elevating the dryer for ease of use. Failure to use
accessories certified by the manufacturer could result in personal
injury, property damage or damage to the dryer.
If replacements parts are needed for your dryer, contact the
source where you purchased your dryer, call 1-800-944-9044,
or visit our website, www.frigidaire.com, for the Frigidaire
Company Authorized Parts Distributor nearest you.
Label all wires prior to disconnection when servicing
controls. Wiring errors can cause improper and dangerous
operation. Verify proper operation after servicing.
Destroy the carton and plastic bags after the dryer
is unpacked. Children might use them for play. Cartons covered
with rugs, bedspreads, or plastic sheets can become airtight
chambers causing suffocation. Place all materials in a garbage
container or make materials inaccessible to children.
The instructions in this manual and all other
literature included with this dryer are not meant to cover every
possible condition and situation that may occur. Good safe
practice and caution MUST be applied when installing, operating
and maintaining any appliance.
VALVE OPEN /
GAS FLOW POSITION

13
La instalación y el servicio de la Secadora de ropa se deben realizar por un instalador calificado, la agencia de servicio o
el surtidor de gas.
Instale la Secadora de ropa según las instrucciones del fabricante y los códigos locales.
Antesdecomenzarlainstalación,leacuidadosamenteestasinstrucciones.Estosimplificarálainstalaciónyaseguraráquela
secadora se instale correctamente y de manera segura. Después de completar la instalación, coloque estas instrucciones
cercade la secadora para referencia futura.
NOTA: La alimentación eléctrica parala secadora deberá cumplir con los códigos yreglamentos locales y con la última edición
del Código Eléctrico Nacional, ANSI/NFPA 70 o en Canadá CSA C22.1 Código Eléctrico Canadiense, Parte 1.
NOTA: La alimentación de gas para la secadora deberá cumplir con los códigos y reglamentos locales y con la última edición
delCódigo Nacional para Gases Combustibles, ANSI Z223.1 o en CanadáCAN/CGA B149.12.
NOTA: La secadora está clasificada para USO DOMESTICO solamente, deacuerdo con la norma ANSI Z 21.5.1 o ANSI/UL2158
-CAN/CSAC22.2 No.112(lasúltimas ediciónes).Estasecadorano serecomiendaparauso commercialtalcomoen restaurantes,
salones de belleza, etc.
Tabla de Materias
Requerimientos de instalación preliminares..........................................................................................................................14
Requerimientos eléctricos..................................................................................................................................................14
Requerimientos del sistema de escape............................................................................................................................14-16
Requerimientos del suministro de gas..................................................................................................................................16
Ubicación de su secadora..................................................................................................................................................16
Dimensiones para la instalación..........................................................................................................................................17
Instalación en casas móviles...............................................................................................................................................18
Desembalaje...................................................................................................................................................................18
Puerta reversible..........................................................................................................................................................18-20
Instalación eléctrica..........................................................................................................................................................21
Requerimientos para la puesta a tierra.................................................................................................................................21
Conexiónes eléctricas - trifilares..........................................................................................................................................22
Conexiónes eléctricas - tetrafilares......................................................................................................................................22
Instalación.......................................................................................................................................................................23
Piezas de recambio...........................................................................................................................................................23
RIESGO DE INCENDIO. Para su seguridad, siga las instrucciones contenidas en este manual a fin de reducir a un
mínimo los riesgos de incendio o explosión o para evitar daños materiales, lesiones personales o la muerte. GUARDE ESTAS
INSTRUCCIONES.
- No almacene ni utilice gasolina u otros vapores y líquidos inflamables en la proximidad de éste o de cualquier otro artefacto eléctrico.
- QUE DEBE HACER SI PERCIBE OLOR A GAS
·No trate de encender ningún artefacto eléctrico.
·No toque ningún interruptor eléctrico; no use ningún teléfono en su edificio.
·Haga salir a todos los ocupantes de la habitación, del edificio y del lugar.
·Llame a su proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.
·Si no logra comunicarse con su proveedor de gas, llame al departamento de bomberos.
La instalación y el servicio de mantenimiento debe de realizarlos un instalador calificado, la agencia de servicios o el proveedor de gas.
Su seguridad y la seguridad de terceros son muy importantes.
Hemos proporcionado muchos mensajes importantes para la seguridad en las Instrucciones de Operación del Manual de Uso y
Mantenimiento, las Instrucciones de Instalación y en el mismo aparato. Siempre lea y obedezca todos los mensajes para seguridad.
Este símbolo significa alerta. Este símbolo lo alerta acerca de peligros que pueden matar o lesionar, tanto a usted como a otras
personas. Todos los mensajes de seguridad serán precedidos por el símbolo de alerta para su seguridad y la palabra "PELIGRO o
ADVERTENCIA" (DANGER” o WARNING). Estas palabras significan:
PELIGRO (DANGER) Usted morirá o resultará seriamente lesionado si no sigue las instrucciones siguientes.
ADVERTENCIA (WARNING) Usted puede morir o resultar seriamente lesionado si no sigue las instrucciones
siguientes.
Todos los mensajes de seguridad identificarán el peligro, le dirán a usted cómo reducir la posibilidad de lesión y también
qué puede suceder si no se siguen las instrucciones.
SEGURIDAD de SECADORA
Herramientas y materiales necesarios para la instalación:
1. Destornillador Phillips
2. Pinzas universales
3. Nivel de gota
4. Destornillador para tornillo de cabeza plana o recta
5. Cinta para ductos
6. Ducto metálico rígido o flexible de 4"(10,2 cm)
7. Caperuza de salida
8. Sellador de tuberías (gas)
9. Un cuchillo de plástico
REQUERIMIENTOS DE INSTALACIÓN PRELIMINARES

14
REQUERIMIENTOS ELÉCTRICOS
SecadorasELÉCTRICAS
CIRCUITO: circuito independiente individual de 30 A con fusibles
de acción retardada o disyuntores.
Use circuitos con fusibles separados para las lavadoras y secadoras
y NO haga funcionar una lavadora y una secadora en el mismo
circuito.
SUMINISTRO ELÉCTRICO: trifilar o tetrafilar, 240 V, 1 fase, 60
Hz, corriente alterna.
CABLE DE ALIMENTACIÓN ELÉCTRICA: Trifilar: la secadora
DEBE emplear un cable de alimentación eléctrica de 3 conductores
tipo NEMA 10-30, SRDT calificado para CA mínima de 240 voltios,
30 A., con 3 conectores de terminal horquilla con extremos
doblados hacia arriba o de bucle cerrado y calificados para uso
en secadoras de ropa. Vea CONEXIONES ELÉCTRICAS PARA UN
SISTEMA TRIFILAR.
Tetrafilar: la secadora DEBE emplear un cable de alimentación
eléctrica de 4 conductores tipo NEMA 14-30, SRDT o ST (según
se especifique) calificado para CA mínima de 240 voltios, 30 amp.,
con 4 conectores de terminal horquilla con extremos doblados
hacia arriba o de bucle cerrado y calificados para uso en secadoras
de ropa. Vea CONEXIONES ELÉCTRICAS PARA UN SISTEMA
TETRAFILAR.
(Canadá - cable de alimentación eléctrica de 4 cables instalado
en la secadora.)
ADVERTENCIA: riesgo de choque eléctrico Electrodoméstico
puesto a tierra a través de un enlace al conductor neutro. La
puesta a tierra a través del neutro está prohibida para (1)
instalaciones de circuitos de bifurcación nuevos (2) casas rodantes;
(3) vehículos recreativos; y (4) áreas cuyas leyes locales no permiten
la puesta a tierra a través del neutro; (1) desconecte el enlace al
neutro; (2) use un terminal o cable de puesta a tierra para realizar
la conexión según las leyes locales; y (3) conecte el terminal o
cable del neutro al neutro del circuito de bifurcación como se
hace normalmente (si el electrodoméstico se va a conectar a
través de un kit de cordón eléctrico, use un cable tetrafilar). SÓLO
USE CABLES DE COBRE.
RECEPTÁCULO DEL TOMACORRIENTE: receptáculo NEMA 10-
30 R que debe estar ubicado en un lugar al que el cable de
alimentación eléctrica pueda acceder cuando la secadora esté
instalada. (Canadá: receptáculo NEMA 14-30R.)
REQUERIMIENTOSDELSISTEMA DEESCAPE
Utilice solamente ductos metálicos, rígidos o flexibles de 4"
(10,2 cm) de diámetro (mínimo) y una tapa de salida de uso
aprobado, con bisagras que se abren cuando la secadora se
encuentra en funcionamiento. Cuando la secadora se detiene,
la tapa se cierra automáticamente para evitar las corrientes de
aire y la entrada de insectos y roedores. Para evitar obstruir la
salida, mantenga una altura libre mínima de 12"(30,5 cm) entre
la tapa de salida y el piso o entre cualquier otra obstrucción.
Los siguientes requerimientos son
específicos para el funcionamiento correcto y seguro de su
secadora. El incumplimiento de estas instrucciones puede
causarprolongaciónexcesivadeltiempodesecadoyriesgos
de incendio.
No instale la Secadora con materiales de ventilación plásticos
flexibles. EnCanadáylosEstadosUnidossielconductoesdemetal
(tipohojadealuminio),éstedebeserdeuntipoespecíficoidentificado
por el fabricante, recomendado para el uso con Secadoras; y en los
Estados Unidos debe además cumplir con la norma UL 2158A. Los
materialesde ventilación flexibles se pueden colapsar o apachurrar
fácilmente y atrapar pelusa. Estas condiciones obstruirán la
circulación de aire de la Secadora de ropa y aumentarán el riesgo
de incendio.
Si su sistema de escape actual tiene ductos de plástico o de láminas
metálicas delgadas, reemplácelo con un ducto metálico rígido o
flexible. Asegúrese de que los ductos existentes no tengan
pelusas antes de instalar el ducto de la secadora.
NOTA: No saque por
ningún motivo la
pierna de puesta a
tierra del enchufe.
.
ESPIGA DE
PUESTA A
TIERRA
NEMA 10-30R NEMA 14-30R
SecadorasaGAS
CIRCUITO- Circuitoindividualderivadode15amp,confusiblesde
15 amp. de retardo máximo o disyuntor.
ALIMENTACIÓNELÉCTRICA - Corriente
alterna, monofásica, 60 Hz, 120 voltios, trifilar.
CABLE TOMACORRIENTE - La secadora
está equipada con un
cabletomacorriente
trifilar para
120 voltios.
SI
SI
CORRECTO INCORRECTO
CORRECTO INCORRECTO
NO
NO
Riesgode incendio -Lasecadora debe serventiladaalexterior
de la vivienda. No ventile la secadora a una chimenea, pared, techo,
ático, pasajes entre pisos o cualquier espacio oculto de la vivienda.
Lassecadorasderopaproducenpelusacombustible. Si no se ventila
la secadora al exterior, algunas pelusas finas se acumularán en el
área de lavandería. La acumulación de pelusa en cualquier área de
la vivienda puede constituir un peligro sanitario y un riesgo de
incendio. La secadora debe estar conectada a un sistema de
escapequetermineenelexteriordela vivienda. Inspeccione la
abertura de escape al exterior con frecuencia y elimine cualquier
acumulación de pelusa en tal abertura y en el área que la rodea.

15
Para las instalaciones cuyo sistema de desahogo no se encuentre
en el diagrama, se puede utilizar el método a continuación para
determinar si el sistema de desahogo es apropiado.
1. Conecte un manómetro a tubo inclinado o digital entre la
secadora y el unión de desahogo de la secadora.
2. Ponga el contador de tiempo de la secadora y la temperatura
a aire frío (enfriamiento), y la secadora en la posición de
marcha.
3. Lea la medida indicada en el manómetro.
4. La baja presión NO DEBE exceder 0.75 pulgada de la
columna de agua. Si la baja presión es inferior a 0.75" de la
columna de agua, el sistema es aceptable. Si la lectura indica
una presión superior a 0.75" de la columna de agua, la
capacidad del circuito es insuficiente y la instalación es
inaceptable.
Aungue un sistema vertical sea aceptable, algunas circunstancias
atenuantes pueden afectar el funcionamiento de la secadora:
• Se debe utilizar solamente conductos metálicos rígidos.
• Una salida del sistema vertical en el techo, puede exponerle
a un corriente de aire descendente y disminuir así su capacidad
de desahogo.
• Atravesar el sistema de desahogo por una área insolada puede
tener acumulación de pelusa mas rápidamente.
• La capacidad de desahogo del un sistema disminuirá si es
comprimido.
El sistema de desahogo debe de ser inspeccionado y limpiado por
lo menos cada 18 meses de uso normal. Cuanto más la secadora
está utilizada, más debe verificar el buen funcionamiento del
sistema de desahogo y de la tapa del orificio de ventilación.
Nopermita quelosmaterialescombustibles (porejemplo:
la ropa, cortinas/cortinajes, papel) tengan contacto con los
ductos.
Exceder la longitud del conducto rigido o los números
de codos permitidos en los diagramas “LARGO MÁXIMO”
puededisminuirlacapacidaddededesahogo del sistema. Obstruir
el conducto puede provocar peligro de incendio, así como
aumentar el tiempo de secado.
CORRECTO INCORRECTO
0 30 pies (9,14 m) 18 pies (5,49 m)
1 22 pies (6,71 m) 14 pies (4,27 m)
2 14 pies (4,27 m) 10 pies (3,05 m)
3 NO RECOMENDADO
TIPO DE CAPERUZA DE SALIDA
(Preferido)
Número
de Codos
a 90° 4”
(10,2 cm)
Apersianada
0 60 pies (18,28 m) 48 pies(14,63 m)
1 52 pies (15,84 m) 40 pies(12,19 m)
2 44 pies (13,41 m) 32 pies (9,75 m)
3 32 pies (9,75 m) 24 pies (7,31 m)
4 28 pies (8,53 m) 16 pies (4,87 m)
TIPO DE CAPERUZA DE SALIDA
(Preferido)
Número
de Codos
a 90°
LARGO MÁXIMO
del Conducto Metálico Rigido
de 4” (10,2 cm) de Diámetro
4”
(10,2 cm)
Apersianada
LARGO MÁXIMO
del Conducto Metálico Flexible
de 4” (10,2 cm) de Diámetro
(6.35 cm)
2½"
(6.35 cm)
2½"
No obstruya los extremos del tubo de ventilacion, ni utilice
tornillos, remaches u otros medios de fijación que puedan obstruir
elconductoyatraparpelusa. Laspelusaspodríanquedar atrapadas
en los filtros, en los tornillos o en los remaches, lo cual obstruiría el
sistemadeescape ycrearíaun riesgo de incendio, asícomotambién
prolongaría el tiempo de secado. Use una caperuza de salida
adecuada para el extremo del ducto que salga al exterior de la
viviendayselletodas lasjuntasconcinta adhesiva paraductos.Todos
losaccesoriosdetubería machos, DEBENserinstaladosaguasabajo
del flujo de aire.
Riesgo de explosión. No instale la
secadora donde se guarda gasolina u otros materiales
inflamables. Si la secadora se instala en un garage, ella debe estar
por lo menos 18 pulgadas (45,7 cm) por encima del suelo. El
incumplimientopuederesultarenlamuerte,explosión,incendio,o
quemaduras.
UBICACIÓNDELESCAPE
Todas las secadorasvienendefábricaequipadascon escape trasero.
Sin embargo, en las secadoras eléctricas, el escape puede hacerse
al lado derecho o izquierdo del gabinete o en la parte inferior de la
secadora. En las secadoras a gas, el escape del aire puede estar en
el lado derecho del gabinete o en la parte inferior de la secadora. El
escapedireccionalpuedeefectuarse instalando unJuegodeEscape,
P/N131456800,disponibleatravésde su distribuidor de repuestos.
Siga las instrucciones que se suministran con el juego.
IGUAL QUE EL OTRO LADOIGUAL QUE EL OTRO LADO
IGUAL QUE EL OTRO LADOIGUAL QUE EL OTRO LADO
IGUAL QUE EL OTRO LADO
3 3/4"3 3/4"
3 3/4"3 3/4"
3 3/4"
(9,5 cm)(9,5 cm)
(9,5 cm)(9,5 cm)
(9,5 cm)
4 3/8"4 3/8"
4 3/8"4 3/8"
4 3/8"
(11 cm)(11 cm)
(11 cm)(11 cm)
(11 cm)
5 7/8"5 7/8"
5 7/8"5 7/8"
5 7/8"
(15 cm)(15 cm)
(15 cm)(15 cm)
(15 cm)
13 1/2"13 1/2"
13 1/2"13 1/2"
13 1/2"
(34 cm)(34 cm)
(34 cm)(34 cm)
(34 cm)
3 3/4"3 3/4"
3 3/4"3 3/4"
3 3/4"
(9,5 cm)(9,5 cm)
(9,5 cm)(9,5 cm)
(9,5 cm)
DIMENSIONES PARA LA UBICACIÓN DEL DUCTO DE ESCAPE
INSTALE EL LADO MACHO DE LOS ACCESORIOS EN LA
DIRECCIÓN CORRECTA

16
0" (0 cm)0" (0 cm)
0" (0 cm)0" (0 cm)
0" (0 cm)
1" (2,54 cm)1" (2,54 cm)
1" (2,54 cm)1" (2,54 cm)
1" (2,54 cm)
0" (0 cm)0" (0 cm)
0" (0 cm)0" (0 cm)
0" (0 cm)
0" (0 cm)0" (0 cm)
0" (0 cm)0" (0 cm)
0" (0 cm)
REQUERIMIENTOS DEL SUMINISTRO DE GAS
Reemplace la tubería de conexión de cobre que no está recubrida con plástico. Acero inoxidable o
laton recubierto de plástico DEBE SER utilizado.
1. La instalación DEBE hacerse cumplir con los códigos locales o en ausencia de los mismos, de acuerdo con los estándares del
National Fuel Gas Code (Código Nacional para Gases Combustibles), ANSI Z223.1 (la última edición).
2. La tubería de alimentación de gas debe ser de 1/2 pulgada (1,27 cm) de diámetro.
3. Si está permitido por los códigos locales, se puede usar tubería de metal para conectar su secadora a la línea de suministro de gas.
La tubería DEBE ser fabricada de acero inoxidable o latón recubierto de plástico.
4. La tubería de alimentación de gas DEBE tener una llave de cierre individual.
5. Una toma de 1/8 de pulgada (0,32 cm) N.P.T. accesible para conexión del manómetro de prueba, DEBE ser instalada inmediatamente
de la conexión de la tubería de alimentación de gas a la secadora.
6. La secadora DEBE ser desconectada del sistema de tuberías de alimentación de gas durante cualquier ensayo de presión del
sistema de tuberías de alimentación de gas realizado a presiones de prueba mayores a 1/2 lbs/pulg.2(3,45 kPa).
7. La secadora DEBE aislarse del sistema de tuberías de alimentación de gas durante cualquier ensayo de presión del sistema de
tuberías de alimentación de gas realizado en ensayos de presión iguales o inferiores a 1/2 lbs/pulg.2(3,45 kPa).
UBICACIÓN DE SU SECADORA
NOINSTALE SUSECADORA:
1. En un lugar donde puede haber goteos de agua o quede expuesta a las inclemencias del tiempo.
2. Enunáreadonde pueda entrarencontactocon cortinas,cortinajesocualquier otra cosaqueobstruyael flujodecombustiónyventilación
de aire.
3. Sobre alfombras. El piso DEBE ser firme con un desnivel máximo de 1 pulgada (2,54 cm).
INSTALACIÓNDENTRODEUN NICHO O ARMARIO
1. Si la secadora es instalada en un dormitorio, cuarto de baño, nicho o armario, el tubo del escape DEBE ser instalado hacia el exterior.
2. No se debe instalar ningún otro artefacto que queme combustible en el mismo armario en que está instalada la secadora a Gas.
3. La secadora necesita espacio a su alrededor para una ventilación adecuada.
NO instale la secadora en un armario con puerta maciza.
4. Se requiere como mínimo una abertura de 120 pulgadas cuadradas (774,2 cm2), dividida equitativamente para la parte perior e
inferior de la puerta. Cuando se instala una puerta, es necesario proveer aberturas para el aire. Una puerta con persianas con
aberturas para el aire en todo el largo de la puerta es aceptable.
DESPEJES MÍNIMOS DE INSTALACIÓN - Pulgadas (cm)
Parte Parte Parte
Delantera Lados Trasera Superior
Alcoba 0 (0 cm) 0 (0 cm) 0 (0 cm)
Armario 0 (0 cm) 0 (0 cm) 0 (0 cm) 1 (2,54 cm)
Ventilación requerida en la puerta del armario: dos aberturas cada una de 60 pulg.2(387 cm2) — 3" (7,6 cm) desde la parte inferior
y superior de la puerta.
El tubo del escape de la secadora debe ser instalado hacia el exterior.
5. Las siguientes ilustraciónes muestran las dimensiónes mínimas de espacio libre que debe existir para el buen funcionamiento de la
secadora cuando se instala en un nicho o en un armario.
60 Pulg.²60 Pulg.²
60 Pulg.²60 Pulg.²
60 Pulg.²
(387,1 cm(387,1 cm
(387,1 cm(387,1 cm
(387,1 cm22
22
2))
))
)
60 Pulg.²60 Pulg.²
60 Pulg.²60 Pulg.²
60 Pulg.²
(387,1 cm(387,1 cm
(387,1 cm(387,1 cm
(387,1 cm22
22
2))
))
)
PUERPUER
PUERPUER
PUERTT
TT
TA DEL ARMARIOA DEL ARMARIO
A DEL ARMARIOA DEL ARMARIO
A DEL ARMARIO

17
Dryer Installation Dimensions
Dimensiones de la Instalación
28.25” to front of cabinet
28.75” to clear knobs
29.5” to clear door handle
49” to clear open door 13.5”
40.75”
Center line
height for rear,
right, left vents
4.375”
Side
exhausts
27.0”
38”
Gas supply pipe
on rear of unit
2.375”
Electrical supply on rear of unit
71.75”
Stacked Dryer Installation Dimensions
27.0”
36.0”
48.5” To clear open door
28.5”
Center line height
for rear, right, left
vent 13.5”
27.25 to front of cabinet
27.75 to clear knobs
28.5 to clear door handle
5.875” To base exhaust
5.0”
4.375” To side exhausts To rear &
base exhausts
2.25”
2.375”
Gas supply pipe
on rear of unit
En el claro abra la puetra Fuente eléctrica en la parte
posterior de la unidad
El tubo de la fuente de
gas en la parte
posterior de la unidad
Línea de centro para la altura
del respiradero posterior,
derecho, izquierdo
Para basar los extractores
Para no topar con los extractores
de la parte posterior y de la base
Al frente del gabinete (69.22cm)
Para no topar con las perillas (70.49cm)
Para no topar con la manija de la puert (72.39cm)
Dimensiones Apiladas De la Instalación Del Secadora
Al frente del gabinete
Para no topar con la puerta
Fuente
eléctrica
en la
parte
posterior
de la
unidad
(123.19cm)
(27.39cm)
(12.7cm)
(11.12cm)
(14.93cm)
(5.72cm)
(6.03cm) (34.29cm)
(68.58cm)
(11.12cm) (182.25cm)
(34.29cm)
(103.51cm)
(68.58cm)
Para echar a un
lado extractores
El tubo de la fuente de
gas en la parte posterior
de la unidad
(73.03cm)
(74.93cm)
(96.52cm)
36"
(91.44cm)
Línea de centro para la
altura del respiradero
posterior, derecho,
izquierdo
Para echar a un lado extractores
(6.03cm)
2.375"
(71.76cm)
(124.46cm)
Para no topar con las perillas
Para no topar con la manija de la puerta

18
QUITE LOS CUATRO
TORNILLOS (PRIMERO
QUITE UNO DE CADA
BISAGRA )
INSTALACIÓN EN CASAS MÓVILES
1. El tubo de escape de la secadora DEBE ser instalado hacia el exterior (El
escape debe colocarse en la parte exterior y no debajo de la casa móvil.)
Debe usarse ducto de metal que no sea combustible. El ducto de metal
debe tener cuatro pulgadas (10,16 cm) de diámetro y no tener
obstrucciones. Es preferible usar ducto de metal que sea rígido.
2. Si el tubo de escape de la secadora corre a través del piso y el área
debajo de la casa móvil esta cerrada, el ducto de escape DEBE terminar
fuera del recinto, con el extremo final asegurado en contra de la estructura
de la casa móvil.
3. Al instalar una secadora de gas en una casa móvil, hay que instalar una
provisión de aire fresco suplementario. La provisión tiene que ser más
grande que dos veces el espacio del escape de la secadora.
4. Esta secadora DEBE asegurarse al piso. El juego para instalación en la
casa móvil es el No. 346764 y lo puede adquirir con su distribuidor.
5. Vea las páginas 2 y 3 para otros requisitos importantes de ventilación.
6. La instalación DEBE cumplir con las estándares aplicables de la
Manufactured Home Construction & Safety Standard - Estándares de
Seguridad y Construcción de Casas Prefabricadas (Título 24 CFR - Parte
32-80 del Reglamento Federal) o cuando dichos estándares no sean
aplicables, se deben complir con los estándares de la American National
Standard for Mobile Homes (Estándares Nacionales Americanas para
Viviendas Móviles).
Esta secadora ha sido diseñada PARA USO
DOMESTICO solamente, de acuerdo con la norma ANSI Z 21.5.1 o ANSI/UL
2158-CAN/CSA C22.2 (las últimas ediciones).
MODELOS AUTÓNOMOS CON CONSOLA
SUPERIOR DIMENSIONES PARA LA INSTALACIÓN
DESEMBALAJE
1. Utilizando las cuatro esquineros de embarque de la caja de cartón (dos a
cadalado),coloque cuidadosamente la secadorasobreel costadoizquierdo
y saque la base de espuma de embarque.
Para evitar
daños, no use el panel de
controlcomounmedio
para levantar o mover
la secadora.
2. Vuelva la secadora
a su posición vertical.
EMPAQUE
PLACA DE
ESPUMA DE
EMBARQUE
PUERTA REVERSIBLE
Instrucciones para cambiar la apertura
de la Puerta sin Ventana
1. Abra la Puerta y quite los 4 tapones de enfrente
a donde se encuentra la bisagra. Conserve todas
las piezas para utilizarlas posteriormente, a menos
que se especifique lo contrario. Nota: Tenga cuidado
al quitar los tapones, para no dan~ar la pintura en
el Panel Frontal.
2. Afloje los cuatro (4) tornillos que sujetan la bisagra
al Panel Frontal. Para mejores resultados, quite solo
uno de los tornillos. Luego quite los dos restantes,
mientras sujeta la puerta firmemente, para evitar
que caiga y cause un dan~o a la bisagra, al Panel
Frontal o a la Puerta. Despues de aflojar los tornillos
restantes, quitelos completamente.
3. Coloque la Puerta, con el lado de la bisagra hacia
abajo, sobre una toalla o colchoneta, para evitar
que se raye. Quite los cuatro (4) tornillos restantes
entre la bisagra y la puerta.
4. Quite cuatro (4) tornillo s en el lado opuesto de
la Puerta
5. Separe el anillo interior del exterior de la Puerta,
colocando un destornillador plano o un cuchillo sin
filo. Gire el anillo interior 180 grados y vuelva a unir
las dos mitades de la puerta.
6. Instale cuatro (4) tornillos para asegurar las
mitades de la Puerta, en donde estaba sujeta la
busagra
7. Instale cuatro (4) tornillos para asegurar lel
ensamble de la busagra
8. Quite la contra de la bisagra y eliminela
9. Quite el tapon cuadrado e instale en el agujero
donde quito la contra
10. Instale la contra (mismo que se proporciona en
la bolsa de la Literatura) en el agujero cuadrado,
en donde quito el tapon
11. Tomando la puerta firmemente de la parte
superior, coloquela cerca del hueco y asegurese de
alinear el agujero superior de la bisagra con el
agujero superior del Panel Frontal. Una vez que
inicia el emsamble del primer tornillo, coloque el
segundo en el inferior de la bisagra. Cuando ambos
esten apretados, instale los otros dos tornillos.
12. Instale cuatro (4) tapones en los agujeros del
Panel Frontal, donde estaban colocadas las bisagras
originalmente
SI
CORRECTO INCORRECTO
NO

Figure 1
1. Abra la Puerta y quite los 4 tapones de enfrente a donde
se encuentra la bisagra. Conserve todas las piezas para
utilizarlas posteriormente, a menos que se especifique lo
contrario. (Figura 1). Nota: Tenga cuidado al quitar los
tapones, para no dan~ar la pintura en el Panel Frontal.
Figure 2
2. Afloje los cuatro (4) tornillos que sujetan la bisagra al
Panel Frontal. (Figura 2). Para mejores resultados, quite
solo uno de los tornillos. Luego quite los dos restantes,
mientras sujeta la puerta firmemente, para evitar que caiga y
cause un dan~o a la bisagra, al Panel o a la Puerta.
Despues de aflojar los tornillos restantes, proceda a
quitarlos completamente.
Figure 3
3. Coloque la Puerta, con el lado de la bisagra hacia abajo,
sobre una toalla o colchoneta, para evitar que se raye. Quite
los cuatro (4) tornillos restantes entre la bisagra y la puerta.
(Figura 3).
4. Quite cuatro (4) tornillos del lado contrario de la puerta,
donde estaba montada la bisagra.
Figure 4
5. Quite dos (2) tornillos de la manija y dos (2) tapones de la
Puerta; teniendo cuidado de no rayar la pintura de la Puerta.
(Figura 4).
Figure 5
6. Retire la manija lejos del ensamble de la puerta.
(Figura 5).
Figure 6
7. Separe la puerta externa del ensamble interno de la
puerta con un cuchillo o con un destornillador plano.
(Figura 6).
Instrucciones para cambiar la apertura de la Puerta sin Ventana:

Figure 7
8. Quite el tornillo que fija la lente. (Figura 7).
Figure 8
9. Desuniendo varias de las lengüetas de retención y retire
la lente lejos del anillo de transición. (Figura 8).
Figure 9
Figure 10
10. Quite dos (2) tapones del anillo de transición y
reinstálese en lado anterior de la manija. (Figuras 9 y 10)
11. Vuelva a montar la lente al anillo de transición con los
agujeros para instalar la manija en el lado derecho del
montaje de la puerta. Para el ajuste apropiado asegure que
las lengüetas de retención en el anillo de transición están
encima de la lente.
Figure 11
12. Vuelva a instalar la Puerta externa al ensamble interno
de la puerta. (Figura 11)
13. Instale cuatro (4) tornillos que fijan la bisagra al
ensamble de la Puerta en la nueva localización, asegurase
de colocar la bisagra en la orientación correcta.
14. Instale cuatro (4) tornillos en los agujeros que sujetaban
la bisagra.
15. Quite la contra y deseche.
16. Quite el tapon cuadrado y reinstálese en el agujero
donde estaba la contra.
17. Instale la contra (mismo que se proporciona en la bolsa
de la Literatura) en el agujero cuadrado, en donde quito el
tapon.
Figure 12
18. Re-instale la manija de la Puerta, haciendo pasar los
pernos de montaje de la misma, a traves de los agujeros en
el vidrio y anillo y colocando tornillos a traves del panel
interior de la Puerta y apretandolos en los pernos de la
manija. (Figura 12).
19. Tomando la puerta firmemente de la parte superior,
coloquela cerca del hueco y asegurese de alinear el agujero
superior de la bisagra con el agujero superior del Panel
Frontal. Una vez que inicia el ensamble del primer tornillo,
coloque el segundo en el inferior de la bisagra. Cuando
ambos esten apretados, instale los otros dos tornillos.
20. Instale cuatro (4) tapones en los agujeros del Panel
Frontal, donde estaban colocadas las bisagras
originalmente.
