WARMER DRAWER INSTALLATION INSTRUCTIONS
1
D
G
H*
F
E
A
BC
INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
FOR YOUR SAFETY: Do not store or use gasoline or other flammable vapors and liquids in the
vicinity of this or any other appliance.
GENERAL INFORMATION
The Warmer Drawer can be used:
• As a stand alone appliance
• As a combination Warmer Drawer with a 30" (76 cm) built-in oven mounted above
IMPORTANT: The warmer drawer must be installed on a surface leveled from left to right, rear to front and the surface
must be capable of supporting 100 pounds (45 Kg).
P/N 318201804 (0412) Rev. C
English – pages 1-4
Español – páginas 5-8
Français – pages 9-12
D
A
B
F
E
C

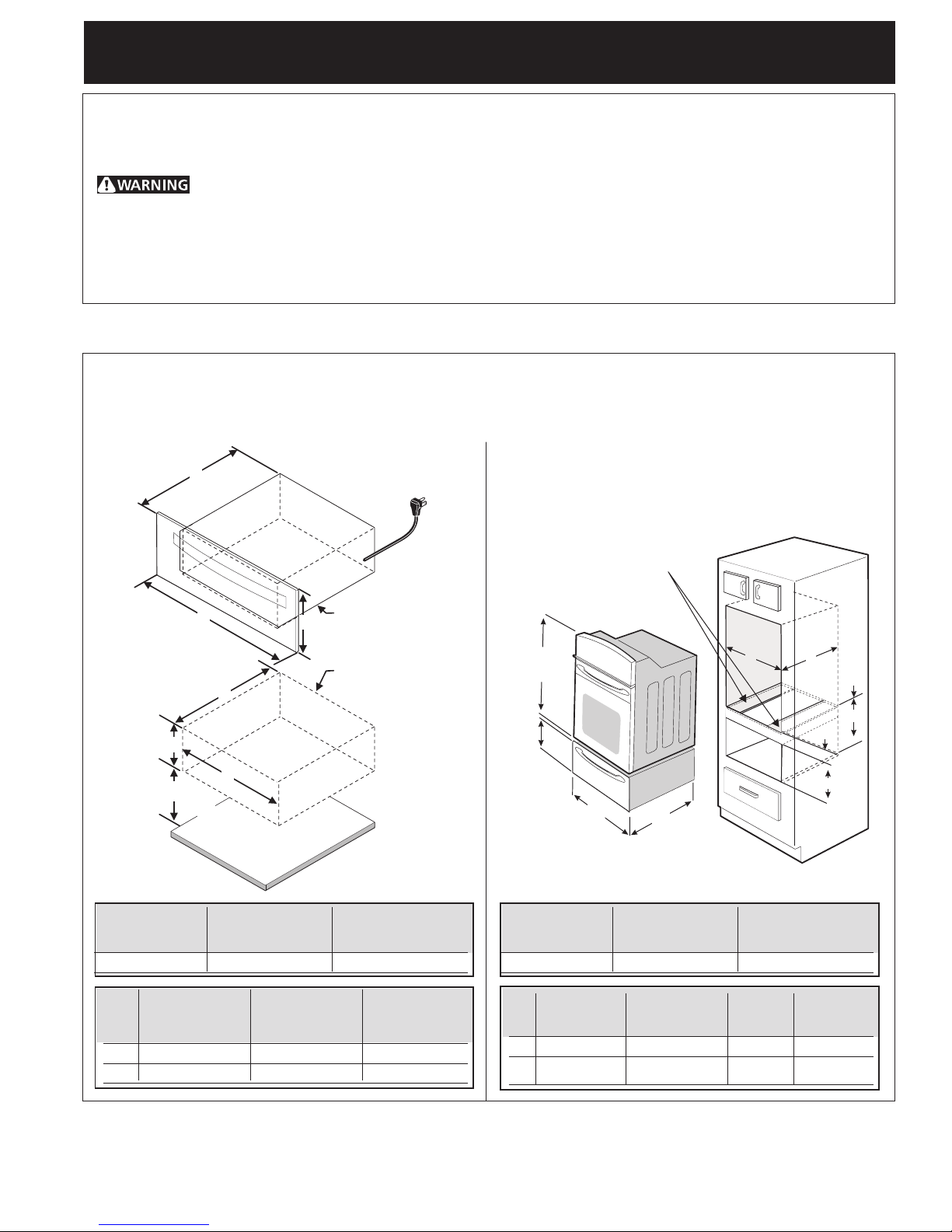

Warmer Drawer Dimensions
Combination Warmer Drawer/
30" (76 cm) Built-in Oven Installation
NOTE: A 60" (152 cm) long cable is supplied with the
Warmer Drawer.
Stand Alone Installation
A. HEIGHT B. WIDTH C. DEPTH
10" (25,4 cm) 30" (76,2 cm) 23 3/8" (59.4 cm)
D. CUTOUT E. CUTOUT F. CUTOUT
HEIGHT WIDTH DEPTH
Min. 8 3/8" (21,3 cm) 28 1/2 " (72,4 cm) 24" (61 cm)
Max. 8 5/8" (21,9 cm)* 28 3/4 " (73 cm)
D. CUTOUT E. CUTOUT F. CUTOUT G. HEIGHT
HEIGHT WIDTH DEPTH
Min. 8 3/8" (21,3 cm) 28 1/2 " (72,4 cm) 24" (61 cm) 1 1/2" (3,8 cm)
Max. 8 5/8" (21,9 cm) 28 3/4 " (73 cm)
FLOOR
Warmer Drawer
Cutout
Warmer Drawer
60" (152 cm)
Cord
Minimum distance to floor
41/2" (11,4 cm)
IMPORTANT: The Warmer Drawer runs off a single
phase three-wire 120 volt, 60 hertz, AC only electrical
supply with ground.
H* =10-1/8" (25.7 cm) Min. is a Critical
dimension and must be applied.
Depends on critical
dimension H
Bottom of oven cutout
Caution: Two 3" (7,6 cm) wide X 3/
4" (1,9 cm) thick planks have to be
installed and they should be able to
support 200 pounds. (90,7 Kg)
A. HEIGHT B. WIDTH C. DEPTH
10" (25,4 cm) 30" (76,2 cm) 23 3/8" (59.4 cm)
29½"
(74.9 cm)
* Note: It is also possible to install this warmer drawer in a
height opening of 9¼" (23.5 cm). Please refer to page 3
for complete instructions.
Printed in United States

WARMER DRAWER INSTALLATION INSTRUCTIONS
2
Important Notes to the Installer
1. Read all the instructions contained in these installation
instructions before installing appliance.
2. Remove all packing material from the appliance before
connecting the electrical supply.
3. Observe all governing codes and ordinances.
4. Be sure to leave these instructions with the consumer.
Important Note to the Consumer
Keep these instructions for future reference.
IMPORTANT SAFETY
INSTRUCTIONS
•Be sure your appliance is installed and plugged
into a 120 Volt grounded outlet.
•This appliance must be electrically grounded in
accordance with the National Electrical Code ANSI/
NFPA No. 70—latest edition in the United States,
or CSA C22.1, Part 1 in Canada, and local code
requirements.
Tools You Will Need
Phillips® Screwdriver
Pencil
Ruler or Tape Measure and Straight-edge
Hand Saw or Saber Saw
Level
Warmer Drawer Installation
A. Standard installation (see cutout dimensions on
page 1).
1. Locate the 2 anti-tip brackets supplied as shown on
figure 1. Fix them using 2 of the 4 black head
screws (10-16 X 1¼") supplied.
2. Slide the drawer into the cutout opening until the
front frame of the drawer is flush against the
cabinet. Be careful not to pinch the electrical cord.
3. Remove the drawer as instructed in the Use & Care
Guide and secure the drawer housing to the cabinet
using the 2 black head screws (10-16 X ¾") supplied
(see Figure 2). Do not overtighten screws.
4. The 60" (152 cm) appliance power cord can now be
connected into the 120 Volt outlet.
5. Proceed with mounting the built-in oven above the
drawer (if applicable). Follow the installation
instructions provided with the built-in oven. Make
sure to use the anti-tip brackets supplied with the
built-in oven.

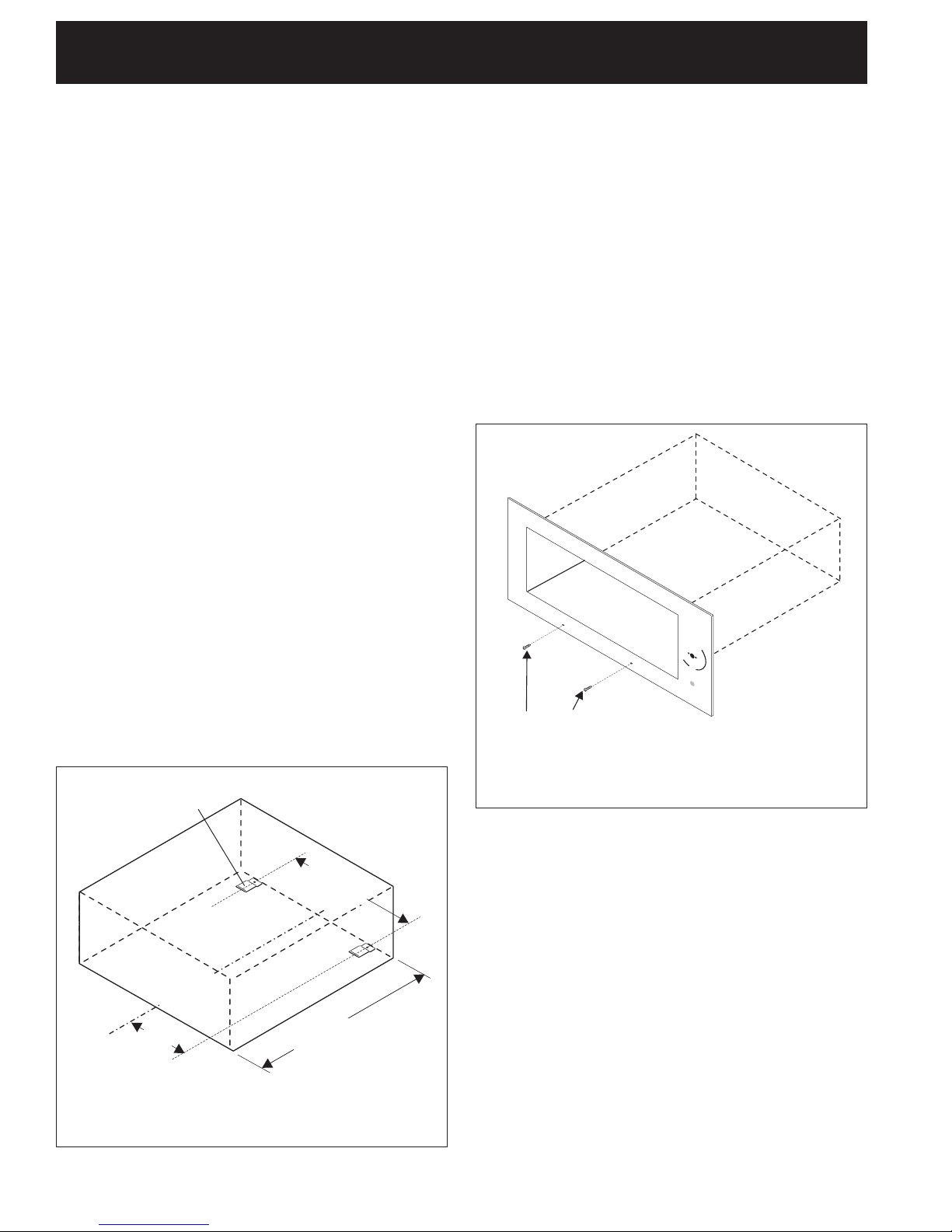

Figure 1
25 5/16"
(64.3 cm)
24" (64.3 cm) Max.
23 5/8" (60 cm) Min.
Figure 2
OFF
MED
LO
HI
Use the black head screws
supplied to attach the drawer
to the front of the cabinet.
Anti-tip Bracket
12 21/32"
(32.15 cm)
Center
Line

WARMER DRAWER INSTALLATION INSTRUCTIONS
3
B. Installation for a coutout height of 9¼ (23.5 cm)
1. Locate the 2 anti-tip brackets and the 2 front
supports supplied as shown on figure 3. Fix them
using the 4 black head screws (10-16 X 1¼")
supplied
2. Install the 4 spacers (Figure 4) supplied under drawer
as shown in figure 5 using the 4 screws (10-24 X 5/8").
Install two spacers on each side of drawer.
3. Slide the drawer into the cutout opening until the
front frame of the drawer is flush against the
cabinet. Be careful not to pinch the electrical cord.
4. Remove the drawer as instructed in the Use & Care
Guide and secure the drawer housing to the cabinet
using the 2 black head screws (8-18 X ½") supplied
(see Figure 2). Do not overtighten screws.
5. The 60" (152 cm) appliance power cord can now be
connected into the 120 Volt outlet.
6. Proceed with mounting the built-in oven above the
drawer (if applicable). Follow the installation
instructions provided with the built-in oven. Make
sure to use the anti-tip brackets supplied with the
built-in oven.
Figure 5
Use the screws supplied to fix
the drawer support
Figure 4
Front Support
Anti-tip Bracket
24" (64.3 cm) Max.
23 5/8" (60 cm) Min.
12 21/32"
(32.15 cm)
7" (17.8 cm)
14"
(35.6 cm)
25 5/16"
(64.3 cm)
Figure 3
Center
Line
SPACER
SCREW
SPACER

WARMER DRAWER INSTALLATION INSTRUCTIONS
4
NOTES

INSTRUCCIONES DE INSTALACIÓN PARA EL CAJÓN CALENTADOR
5
D
G
H*
F
E
A
BC
LA INSTALACIÓN Y EL SERVICIO DEBEN SER EJECUTADOS POR UN INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA EL USO DEL INSPECTOR LOCAL DE
ELECTRICIDAD. LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURAS REFERENCIAS.
PARA SU SEGURIDAD: No almacene o use gasolina u otros vapores y líquidos combustibles
cerca a éste o a cualquier otro electrodoméstico.
INFORMACIÓN GENERAL
El cajón calentador puede ser usado:
• Como unidad independiente
• En una combinación entre el cajón calentador y el horno de 30 (76 cm) pulgadas integrado y montado por encima del cajón
IMPORTANTE: El cajón calentador debe de estar instalado con una surperficie llana, de la izquierda a la derecha, de la
parte de atrás al frente. La superficie debe poder sostener 100 libras (45 Kg).
P/N 318201804 (0412) Rev. C
English – pages 1-4
Español – páginas 5-8
Français – pages 9-12
D
A
B
F
E
C
Dimensiones del cajón calentador
Instalación de la unidad independiente
NOTA: Un cable de 60" (152 cm) de largo es
suministrado con el cajón calentador.
A. ALTO B. ANCHO C. LARGO
10" (25,4 cm) 30" (76,2 cm) 23 3/8" (59.4 cm)
D. ALTURA DE E. ANCHO DE LA F. LARGO DE G. ALTO
LA ABERTURA ABERTURA LA ABERTURA
Min. 8 3/8" (21,3 cm) 28 1/2" (72,4 cm) 24" (61 cm) 1
1/2
" (3,8 cm)
Max. 8 5/8" (21,9 cm) 28 3/4" (73 cm)
SUELO
Abertura del Cajón
calentador
Cajón Calentador
Cable de 60"
(152 cm)
Distancia Minima del suelo
4 1/2" (11,4 cm)
IMPORTANTE: El cajón calentador funciona con un
suministro de energía eléctrica de corriente alterna, de
tres cables, de una sola fase, de 120 voltios, 60 hertz
con línea a tierra.
Instalación de la combinación cajón
calentador y horno de 30" (76 cm) integrado
H*= 10-1/8" (25.7 cm) Min. es una dimensión
crítica y necesita ser respetada.
Depende de la
dimensión crítica H
Parte inferior del horno
Precaución: Dos tablas de 3"(7,6
cm) por 3/4" (1,9 cm) necesitan ser
instaladas y deberán soportar 200
libras (90,7 Kg)
A. ALTO B. ANCHO C. LARGO
10" (25,4 cm) 30" (76,2 cm) 23 3/8" (59.4 cm)
29½"
(74.9 cm)
Mín. 24" (61 cm)
Máx.
D. ALTURA DE LA
ABERTURA
8 3/8" (21,3 cm)
8 5/8" (21,9 cm)
E. ANCHO DE LA
ABERTURA
28 1/2" (72,4 cm)
28 3/4" (73 cm)
F. LARGO DE LA
ABERTURA
* Nota: Es tambien posible de instalar este cajón calentdor
en una altura de abertura de 9¼" (23.5 cm). Por favor
referese a la pagina 7 para instrucciones completas.
Imprimido en los Estados Unidos

INSTRUCCIONES DE INSTALACIÓN PARA EL CAJÓN CALENTADOR
6
Notas importantes para el instalador
1. Lea todas las instrucciones de instalación antes de instalar
el electrodoméstico.
2. Retire todos los materiales de empaque del
electrodoméstico antes de conectar la fuente de energía.
3. Observe todos los códigos y leyes del gobierno
4. Asegúrese de dejarle estas instrucciones al consumidor.
Nota importante para el consumidor
Guarde estas instrucciones para futura referencia.
INSTRUCCIONES
IMPORTANTES DE
SEGURIDAD
• Asegúresedequesuelectrodomésticoestáinstalado
y conectado en un tomacorriente de 120 voltios con
tierra.
• Esteelectrodomésticodebeserpuesto eléctricamente
a tierra de acuerdo con el Código Nacional Eléctrico
ANSI/NFPANo 7— de la últimaedición delosEstados
Unidos, o la CSA C22.1, Parte 1 en Canadá, y con los
requisitos de códigos locales.
Herramientas que usted necesita
Destornillador de estrella (Phillips)
Lápiz
Regla o cinta medidora y regla recta
Serrucho manual o serrucho de sable
Nivel de burbuja

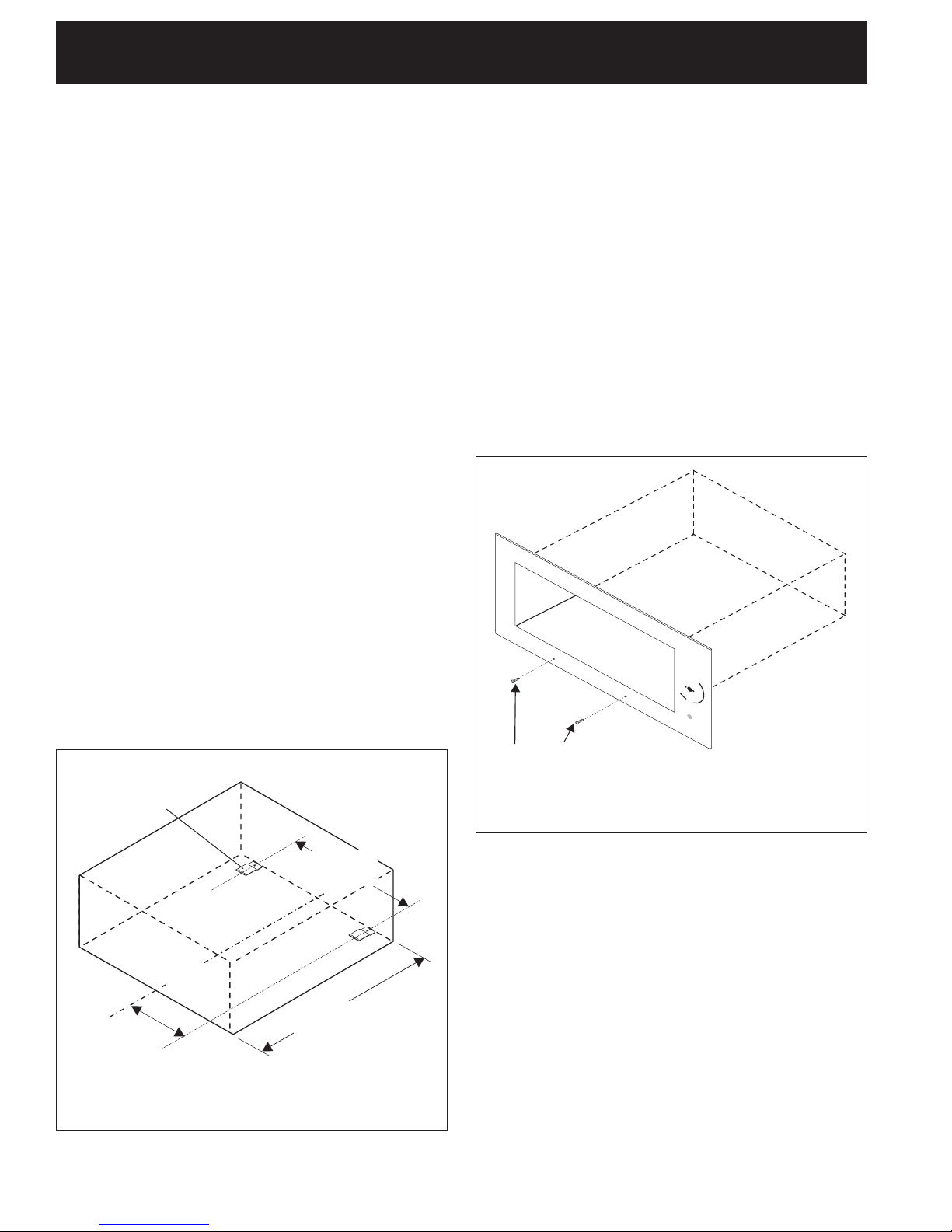

Figura 1
25 5/16"
(64.3 cm)
24" (64.3 cm) Max.
23 5/8" (60 cm) Min.
12 21/32"
(32.15 cm)
Instalación del cajón calentador
A. Instalación estandard:
1. Instale los 2 brackets anti-volteo como muestro la figura 1.
Instále los usando 2 de los 4 tornillos negros (10-16 X 1¼")
suministrados.
2. Deslice el cajón hacia dentro de la abertura hasta que el
marco frontal del cajón esté a ras contra el gabinete.
Tenga cuidado de no pinchar el cable eléctrico.
3. Remover el cajón como indica el manual de uso y cuidado
asegure el marco contra el gabinete utilizando los tornillos
negros (10-16 X ¾"). (vea la Figura 2). Noapriete demasiado
los tornillos.
4. El cable de 60" (152 cm) del electrodoméstico puede ahora
conectarse en un tomacorriente de 120 voltios con tierra.
5. Proceda con el montaje del horno integrado por encima del
cajón (si es el caso). Siga las instrucciones provistas con el
horno integrado. Asegúrese de usar las abrazaderas
antideslizantes provistas con el horno integrado.
Brackets
anti-volteo
línea
central
Figura 2
OFF
MED
LO
HI
Utilizar los tornillos para fijar el
cajón al frente del gabinete.

INSTRUCCIONES DE INSTALACIÓN PARA EL CAJÓN CALENTADOR
7
B.Instalación del cajón calentador conunaabertura de
9¼ (23.5 cm)
1. Localice los 2 brackets anti-volteo y los 2 apoyos anteriores
suministrados como mostrado en la figura 3. Instále los
usando los 4 tornillos negros (10-16 X 1¼") suministrados.
2. Instale los 2 apoyos (Figura 4) suministrado con el
cajón como mostrado en la figura 5 usando los 4
tornillos (10-24 X 5/8") suministrados. Instale dos
apoyos en cada lado del cajón.
3. Deslice el cajón hacia dentro de la abertura hasta que el
marco frontal del cajón esté a ras contra el gabinete.
Tenga cuidado de no pinchar el cable eléctrico.
4. Remover el cajón como indica el manual de uso y
cuidado asegure el marco contra el gabinete utilizando
los tornillos negros (8-18 X ½"). (vea la Figura 2). No
apriete demasiado los tornillos.
5. El cable de 60" (152 cm) del electrodoméstico puede
ahora conectarse en un tomacorriente de 120 voltios con
tierra.
6. Proceda con el montaje del horno integrado por encima
del cajón (si es el caso). Siga las instrucciones provistas
con el horno integrado. Asegúrese de usar las abrazaderas
antideslizantes provistas con el horno integrado.
Figura 4
Apoyo anterior
Brackets
anti-volteo
24" (64.3 cm) Max.
23 5/8" (60 cm) Min.
12 21/32"
(32.15 cm)
7" (17.8 cm)
14"
(35.6 cm)
25 5/16"
(64.3 cm)
Figura 3
línea
central Figura 5
Utilice los tornillos suministrados para instalar
los apoyos del cajón
APOYO
TORNILLO
APOYO

INSTRUCCIONES DE INSTALACIÓN PARA EL CAJÓN CALENTADOR
8
NOTAS

INSTRUCTIONS D’INSTALLATION POUR LE TIROIR-RÉCHAUD
9
D
G
H*
F
E
A
BC
L’INSTALLATION ET L’ENTRETIEN DOIVENT ÊTRE EFFECTUÉS PAR UN INSTALLATEUR
COMPÉTENT. IMPORTANT : CONSERVEZ CES INSTRUCTIONS POUR L’INSPECTEUR D’ÉLECTRICITÉ
LOCAL. LISEZ ET CONSERVEZ CES INSTRUCTIONS POUR RÉFÉRENCES ULTÉRIEURES.
POUR VOTRE SÉCURITÉ: N’entreposez et n’utilisez pas d’essence ou autres gaz et
liquides inflammables à proximité de cet appareil ou de tout autre appareil ménager.
RENSEIGNEMENTSGÉNÉRAUX
Ce tiroir-réchaud peut être utilisé comme:
• Appareil autonome
• Tiroir-réchaud combiné à un four encastré de 30" (76 cm) superposé
IMPORTANT: Le tiroir-réchaud doit être installé sur une surface de niveau, de gauche à droite et de l'arrière à l'avant. La surface
doit pouvoir supporter 100 lbs (45 Kg).
P/N 318201804 (0412) Rev. C
English – pages 1-4
Español – páginas 5-8
Français – pages 9-12
D
A
B
F
E
C
Warmer Drawer Dimensions
Combiné tiroir-réchaud/
four encastré de 30" (76 cm)
NOTE: Un câble de 60" (152 cm) est fourni avec le tiroir-
réchaud.
Installation pour appareil autonome
A. HAUTEUR B. LARGEUR C. PROFONDEUR
10" (25,4 cm) 30" (76,2 cm) 23 3/8" (59.4 cm)
D. HAUTEUR E. LARGEUR F. PROFONDEUR
DU DÉCOUPAGE DU DÉCOUPAGE DU DÉCOUPAGE
Min. 8 3/8" (21,3 cm) 28 1/2 " (72,4 cm) 24" (61 cm)
Max. 8 5/8" (21,9 cm)* 28 3/4 " (73 cm)
D. HAUTEUR DU E. LARGEUR DU F.PROFONDEUR G. HAUTEUR
DÉCOUPAGE DÉCOUPAGE DUDÉCOUPAGE
Min. 8 3/8" (21,3 cm) 28 1/2 " (72,4 cm) 24" (61 cm) 1 1/2" (3,8 cm)
Max. 8 5/8" (21,9 cm) 28 3/4 " (73 cm)
PLANCHER
Découpage pour
tiroir-réchaud
Tiroir-réchaud
Cordon de
60" (152 cm)
Distance minimale du
plancher 41/2" (11,4 cm)
IMPORTANT: Le tiroir-réchaud fonctionne seulement
avec un circuit électrique mis à la terre à 3 fils de 120
volts, monophasé, 60 Hz CA.
H* =10 1/8" (25.7 cm) Min. est une dimension
critique et doit être respectée.
Dépend de la dimen-
sion critique H
Bas du découpage pour le four
Attention: Deux planches de 3" (7,6
cm) de large X 3/4" (1,9 cm) d'épais
doivent être installées et elles doivent
être en mesure de supporter un
poids de 200 lbs. (90,7 Kg)
A. HAUTEUR B. LARGEUR C. PROFONDEUR
10" (25,4 cm) 30" (76,2 cm) 23 3/8" (59.4 cm)
29½"
(74.9 cm)
* Note : c'est aussi possible d'installer ce tiroir réchaud dans une
overture de hauteur de 9¼" (23,5 cm). S'il vous plaît référez-vous
à la page 11 pour des instructions complètes.
Imprimé aux États-Unis

INSTRUCTIONS D’INSTALLATION POUR LE TIROIR-RÉCHAUD
10
Notes importantes à l’installateur
1. Liseztoutes les instructions d’installation avant de procéder
à l’installation de cet appareil.
2. Retirez tout le matériel d’emballage de l’appareil avant de
brancher l’alimentation électrique.
3. Observez tous les règlements et codes locaux applicables.
4. Assurez-vous de laisser ces instructions à l’utilisateur.
Note importante à l’utilisateur
Conservez ces instructions pour références ultérieures.
INSTRUCTIONS DE
SÉCURITÉ IMPORTANTES
• Assurez-vousque votreappareilest installé etraccordé
à une prise murale de 120 volts mise à la terre.
• Cet appareil doit être mis à la terre conformément au
coded’électriciténationalANSI/NFPANo. 70, dernière
édition, aux États-Unis, ou à l'ACNOR C22.1, partie 1
au Canada, et aux codes et règlements locaux.
Outils nécessaires
Tournevis Phillips
Crayon
Règle ou ruban à mesurer et équerre
Scie à main ou scie sauteuse
Niveau à bulle
Installation d’un tiroir-réchaud
1. Localisez les supports anti-bascules tel qu'indiqué à la
figure 1. Fixez-les à l'aide des vis noire fournies (10-16 X
¾")
2. Glissez le tiroir dans l'ouverture du découpage jusqu'à ce
que son cadre avant soit tout contre l'armoire. Veillez à ne
pas coincer le cordon électrique.
3. Retirez le tiroir tel qu'expliqué dans le manuel d'utilisation
et d'entretien et fixez le châssis du tiroir à l'armoire à l'aide
des 2 vis noir fournies (10-16 X ¾"). Ne serrez pas les vis
outre mesure. (voir figure 2)
4. Le cordon d’alimentation de l’appareil de 60" (152 cm)
peut à présent être branché à la prise murale de 120 volts.
5. Procédez maintenant au montage du four encastré
superposé au tiroir-réchaud (s’il y a lieu). Suivez les
instructions d’installation fournies avec le four encastré.
Assurez-vous d’utiliser les crochets anti-bascules fournis
avec le four.
Figure 1
25 5/16"
(64.3 cm)
24" (64.3 cm) Max.
23 5/8" (60 cm) Min.
Figure 2
OFF
MED
LO
HI
Utilisez les vis noir fournies
pour fixer le châssis du tiroir
à l'armoire.
Supports Anti-
Bascule
12 21/32"
(32.15 cm)
Ligne
centrale

INSTRUCTIONS D’INSTALLATION POUR LE TIROIR-RÉCHAUD
11
B. Installation pour une hauteur de découpage de 9¼
(23.5 cm)
1. Localisez les 2 supports anti-bascules et les 2 supports
frontaux fournis comme indiqués à la figure 3. Fixez-les
à l'aide des 4 vis à noires fournies (10-16 X le 1¼ »)
2. Installez les 4 entretoises fournies (Figure 4) sous le tiroir
comme indiqué à la figure 5 en utilisant les 4 vis (10-24
X 5/8"). Installez deux entretoises sur chaque côté du
tiroir.
3. Glissez le tiroir dans l'ouverture du découpage
jusqu'à ce que son cadre avant soit tout contre
l'armoire. Veillez à ne pas coincer le cordon
électrique.
4. Retirez le tiroir tel qu'expliqué dans le manuel
d'utilisation et d'entretien et fixez le châssis du tiroir
à l'armoire à l'aide des 2 vis noir fournies (10-16 X
¾"). Ne serrez pas les vis outre mesure. (voir
figure 2)
5. Le cordon d’alimentation de l’appareil de 60" (152
cm) peut à présent être branché à la prise murale de
120 volts.
6. Procédez maintenant au montage du four encastré
superposé au tiroir-réchaud (s’il y a lieu). Suivez les
instructions d’installation fournies avec le four
encastré. Assurez-vous d’utiliser les crochets anti-
bascules fournis avec le four.
Figure 5
Utilisez les vis fournies pour fixer le châssis du tiroir
à l'armoire.
Figure 4
Support frontale
Support Anti-
Bascules
24" (64.3 cm) Max.
23 5/8" (60 cm) Min.
12 21/32"
(32.15 cm)
7" (17.8 cm)
14"
(35.6 cm)
25 5/16"
(64.3 cm)
Figure 3
Ligne
centrale
ENTRETOISE
VIS
ENTRETOISE

INSTRUCTIONS D’INSTALLATION POUR LE TIROIR-RÉCHAUD
12
NOTES
