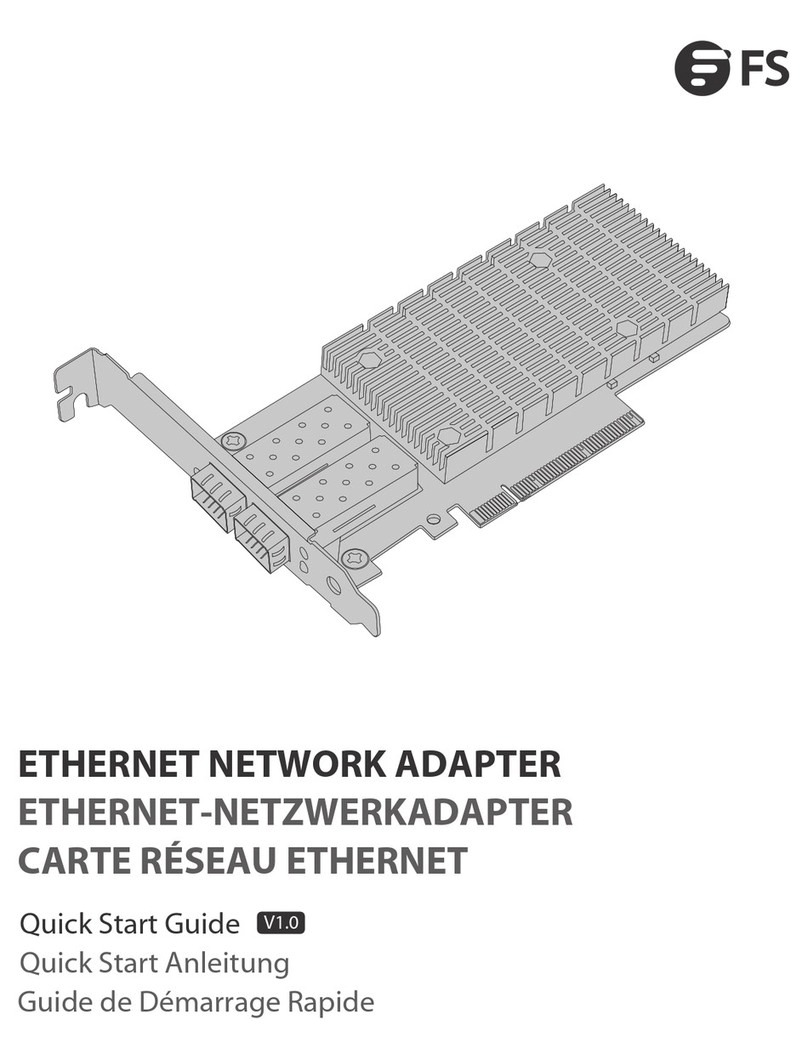

FS X550AT2-T2 User manual

ETHERNET NETWORK ADAPTER
ETHERNET-NETZWERKADAPTER
CARTE RÉSEAU ETHERNET
PCIe 2.0/3.0/4.0
Quick Start Guide
V6.0
Quick Start Anleitung
Guide de Démarrage Rapide

1Product View
Produktansicht
Aperçu du Produit
JL82599ES-F2
FTXL710BM1-F4
X550AT2-T2
10G Network Adapter
10G-Netzwerkadapter
Carte Réseau 10G
X710BM2-F2

FTXL710BM2-QF2
E810CAM2-2CP
XXV710AM2-F2
25G/40G Network Adapter
Carte Réseau 25G/40G
25G/40G-Netzwerkadapter
100G Network Adapter
Carte Réseau 100G
100G-Netzwerkadapter

2Package Contents
Lieferumfang
Contenu de l'Emballage
1 x software CD
1 x software CD
1 x full-height-slotblech
1 x support à pleine hauteur 1 x CD de logiciels
1 x full height bracket

NOTE
3
Pulling the Network Adapter Module Out
Herausziehen des Netzwerk-Adaptermoduls
Extraction du Module de la Carte Réseau
HINWEIS:Schalten Sie den Server aus und ziehen Sie das Netzkabel ab, bevor
Sie das Modul aus dem Server herausziehen.
NOTE:
from the server.
REMARQUE:Éteignez le serveur et débranchez le câble d'alimentation avant de
retirer le module.

4Inserting the Adapter into the Slot
Einsetzen des Adapters in den Slot
Insertion de la Carte Réseau dans la Rainure
Step 1: Unfold Slot Cover
Schritt 1: Slot-Abdeckung aufklappen
Étape 1 : Rabattez le Couvercle de la Rainure
2
1
Step 3: Ensure the Adapter Stable
Schritt 3: Stabilisierung des Adapters sicherstellen
Étape 3 : Assurez-Vous que la Carte Réseau est Stable
Step 2: Plug-in Slot Carefully
Schritt 2: Vorsichtig in den Slot einstecken
Étape 2 : Branchez avec Précaution

REMARQUE:Insérez la carte réseau dans la rainure PCle correspondante du serveur
(ex : PCle x8).
NOTE:Insert the adapter into the PCle slot corresponding to the server (eg: PCle X8).
HINWEIS:Stecken Sie den Adapter in den PCle-Steckplatz, der dem Server
entspricht (z. B.: PCle x8).
NOTE
PCle x8

5Connecting the Cable
Anschluss des Kabels
Connexion du Câble
RJ-45-Kupferkabel
RJ-45 copper cable
Câble en cuivre RJ-45
10GBASE-T requires Cat6, Cat6a or Cat7 Cable
10GBASE-T erfordert Cat6-, Cat6a- oder Cat7-Kabel
10GBASE-T requiert un Câble Cat6, Cat6a ou Cat7
Dual Ports
Dual Ports
Ports Doubles
Connect the Copper Cable
Anschluss des Kupferkabels
Connexion du Câble en Cuivre

Fiber optical cable
Glasfaserkabel
Make sure that the connector is oriented correctly
Stellen Sie sicher, dass der Stecker richtig ausgerichtet ist
Assurez-vous que le connecteur est correctement positionné.
Single Port
Single Port
Port Unique
Connect the Fiber Cable
Anschluss des Glasfaserkabels
Connecter le Câble à Fibre Optique
Dual Ports
Dual Ports
Ports Doubles
Quad Ports
Quad Ports
Ports Quadruples
REMARQUE:
pas exposer le port car cela pourrait entraîner des blessures à la peau ou aux yeux.
HINWEIS:Der Glasfaseranschluss enthält ein Lasergerät der Klasse 1. Setzen Sie
den Anschluss nicht frei, da dies zu Haut- oder Augenverletzungen führen kann.
NOTE:
as this may result in skin or eye injury.
NOTE
Câble à bre optique

6
First turn on the computer, and when Windows discovers the new adapter, the "Found New
Schalten Sie zunächst den Computer ein. Sobald Windows den neuen Adapter erkannt hat, erscheint
der "Assistent für das Suchen neuer Hardware". Extrahieren Sie das Update-Paket von der CD in einen
Sie setup an der Befehlszeile ein, um den Treiber zu extrahieren.
Allumez d'abord l'ordinateur, et lorsque Windows détecte le nouvel carte réseau, la fenêtre "Found
fenêtre de commande pour extraire le pilote.
Installing the Windows Driver
Installation des Windows-Treibers
Installation du Driver de Windows

Indicator Light
LNK (Green/Yellow)
ACT (Green)
State
Green light
Yellow light
No light
Flashing green light
No light
Description
Run at maximum port speed
Run at a lower port speed
No link
Data activity
No link
Lumière de l'Indicateur
LNK (Vert/Jaune)
ACT (Vert)
Statut
Lumière verte
Lumière jaune
Aucune lumière
Lumière verte clignotante
Aucune lumière
Description
Fonctionne à la vitesse maximale du port
Fonctionne à une vitesse de port inférieure
Aucune liaison
Activité des données
Aucune liaison
7Checking the Status of the Indicator
Prüfen der Anzeige
Anzeigeleuchte
LNK (Grün/Gelb)
ACT (Grün)
Status
Grünes Licht
Gelbes Licht
Kein Licht
Blinkendes grünes Licht
Kein Licht
Beschreibung
Betrieb mit maximaler Port-Geschwindigkeit
Betrieb mit niedrigerer Port-Geschwindigkeit
Keine Verbindung
Daten-Aktivität
Keine Verbindung
Vérication de l'État de l'Indicateur

8Product Warranty
Produktgarantie
Garantie du Produit
free maintenance service.
FS garantiert den Kunden, dass bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung
zurückzuführen sind, ein kostenloser Wartungsservice angeboten wird.
FS garantit à ses clients que tout dommage ou élément défectueux dû à sa fabrication pourra
Warranty: All Ethernet Network Interface Cards enjoy 3 years limited warranty against defect
in materials or workmanship. For more details about warranty, please check at
https://www.fs.com/policies/warranty.html
Garantie: Auf alle Ethernet-Netzwerkkarten gewähren wir 3 Jahre Garantie auf Material- und
https://www.fs.com/de/policies/warranty.html
contre les défauts de matériel ou de fabrication. Pour plus de détails sur la garantie, veuillez
consulter le site
https://www.fs.com/fr/policies/warranty.html
Return: If you want to return item(s), information on how to return can be found at
https://www.fs.com/policies/day_return_policy.html
Rückgabe unter:
https://www.fs.com/de/policies/day_return_policy.html
Retour : Si vous souhaitez retourner un ou plusieurs articles, vous trouverez des
informations sur la procédure de retour sur le site suivant
https://www.fs.com/fr/policies/day_return_policy.html
