Fujitsu D2151 User manual

Mainboard D2151
Short Description

Are there ...
... any technical problems or other questions you need clarified?
Please contact:
•ourHelpDesk
• your sales partner
• your sales outlet
The latest information on our products, tips, updates, etc., can be found
on the Internet under: "http://ts.fujitsu.com"
Help Desk list on the internet: "http://ts.fujitsu.com/helpdesk"

Copyright © Fujitsu Technology Solutions GmbH 2009
Intel, Pentium and Celeron are registered trademarks of Intel Corporation, USA.
Microsoft, MS, MS-Dos and Windows are registered trademarks of Microsoft Corporation.
PS/2 and OS/2 Warp are registered trademarks of International Business machines, Inc.
All other trademarks referenced are trademarks of their respective owners,
whose protected rights are acknowledged.
All rights, including rights of translation, reproduction by printing, copying or
similar methodas, even of parts are reserved.
Offenders will be liable for damages.
All rights, including rights created by patent grant or registration of a utility model or
design, are reserved. Delivery subject to availability.
Right of technical modification reserved.

Published by
Fujitsu Technology Solutions GmbH
A26361-D2151-Z212-1-8N19, Edition 1
2009/05
Produced by
XEROX Global Services

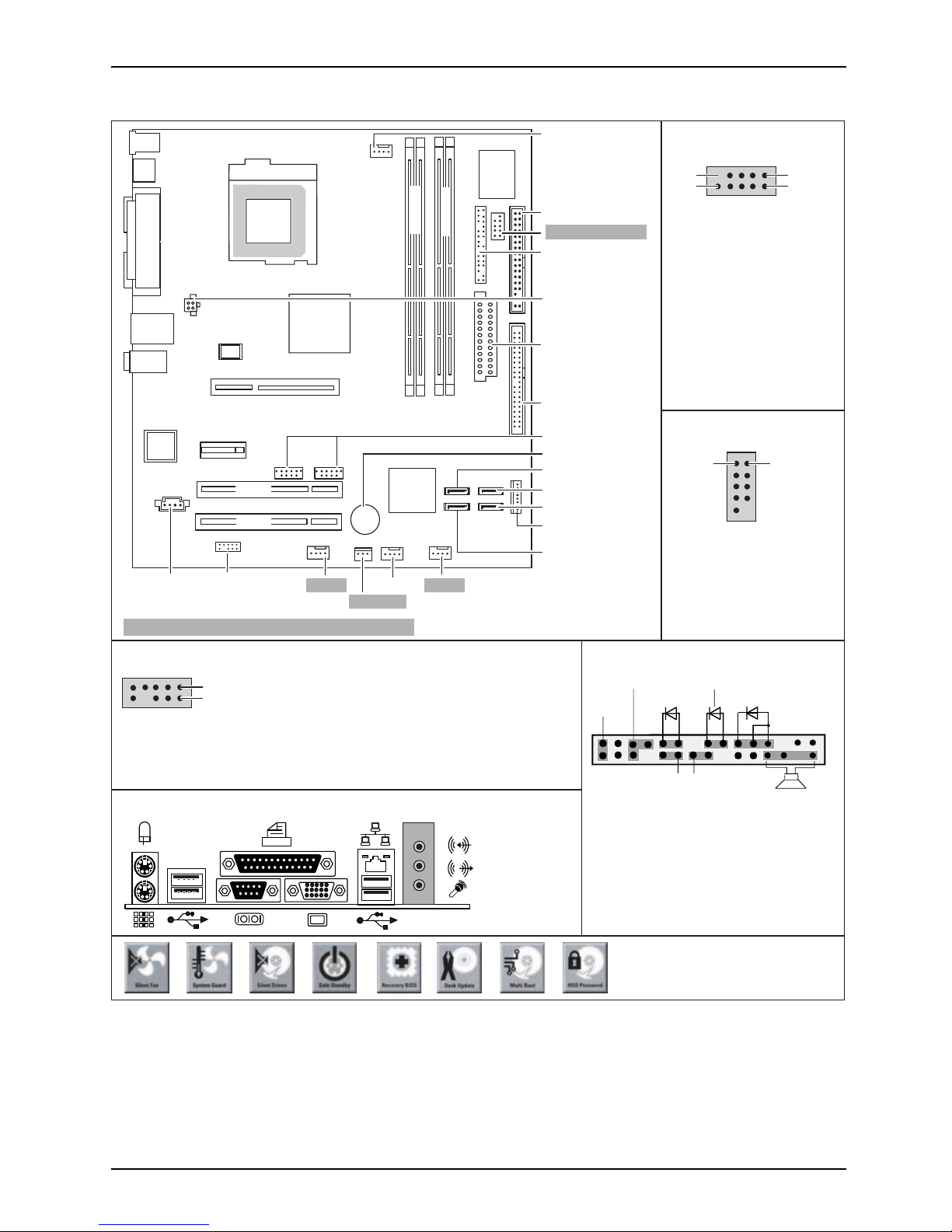

Mainboard D2151 - Internal connectors and slots
Optionale Komponenten / Optional components
External connectors rear
High Definition Audio (default)
Pin 2
Pin 1
1 = Micro input Left
3 = Micro input Right
4 = Presence Detect
2 = Analog GND
USB - dual channel
Serial port 2 (internal)
1
2
9
10
Pin 2Pin 1
1 = VCC x
3 = Data negative x
4 = Data negative y
2 = VCC y
5 = Data positive x
1 = DCD 2
3 = SIN 2
4 = RTS 2
2 = DSR 2
5 = SOUT 2
6 = CTS 2
8 = RI 2
9 = GND
5 = DTR 2
7 = GND
8 = GND
6 = Data positive y
9 = Key
10 = Not connected
5 = Right Line / Headphone output
7 = Jack sense Send
6 = Sense 1 return
8 = Key
10 = Sense 2 return
9 = Left line / Headphone output
Front panel
1) Both jumper positions possible
2) 2pin or 3pin connector possible
1
2
HD-LED
Power On/Off
Recovery Password
1) Message LED
Reset Power On LED 2)
Speaker
Recovery inserted = The system starts
from floppy and allows a BIOS recovery
Password inserted = System- and BIOS
Password are skipped when device is
switched on
Floppy disk drive
Front panel
IDE-drives 1/2
Serial ATA4
Serial ATA3
Fan 2
Battery
USB
Power supply
Serial ATA2
Serial ATA1
Additional power
supply +12 V
Fan 1
COM2 / Serial 2
Intrusion
Power supply
control
Fan 3
Audio front panel
Audio in
Fan 4
PCI 1
PCI 2
slot 1 slot 3 slot 4 slot 2
Channel B
Channel A
PCI Express x1
PCI Express x16
A26361-D2151-Z212-1-8N19, edition 1

Mainboard D2151
List of onboard features D2151-A D2151-S
Chipset
Board size
Intel ® 945G
μATX
VGA / Audio / 6-channel / S/PDIF //-/- //-/-
Buzzer / int. Speaker Support -/ -/
LAN 1 Gbit / 100 Mbit / 10 Mbit / / / /
LANASF/Aol/WoL/Boot /-/ //-/ /
SATA/ATA/RAID //- / /
FireWireTM / USB 2.0 - / -/
FAN monitored PSU** / CPU (FAN1) / FAN2 / FAN3 / FAN4 / / /-/- / / / /
FAN controlled PSU** / CPU (FAN1) / FAN2 / FAN3 / FAN4 / / /-/- / / / /
TEMP monitored CPU/ONB1/ONB2/HDD / / / / / /
SmartCard SystemLock (USB / serial) /- /-
Fujitsu Technology Solutions Keybord Power Button
Support
List of special onboard features D2151-A D2151-S
Silent Fan/Silent Fan LT/System Guard/Silent Drives /-/ //-/ /
Recovery BIOS/Desk Update/ Multi Boot/Safe Standby / / / / / /
Logo Boot/Intel On Screen Branding/HDD Passwort / / / /
** not supported by standard Power Supplies
Special Features
Silent Fan Independent temperature related processor and fan supervision and control
System Guard View and adjust Silent Fan
Silent Drives Noise reduction for optical and hard disk drives
Safe Standby Prevents data loss in S3 (Save-to-RAM)
Recovery BIOS Restores a disrupted BIOS
Desk Update Simple driver update with DU CD
Multi Boot Comfortable boot from any boot device
HDD Passwort Access protection for ATA5/ATAPI5 disk drives
Power Supply Requirements - for onboard components (worst case)
Source Voltage Maximal
variation Mainboard current (Maximal)
+12V +/–5% 10.0 A
–12V + / – 10% 0.05 A
+5V +/–5% 6.0 A
Main Power Supply
+3.3V +/–5% 4.0 A
Aux. Power Supply +5V +/–5% 2.0 A
A26361-D2151-Z212-1-8N19, edition 1

Kurzbeschreibung des Mainboard
Kurzbeschreibung des Mainboard
Hinweise zu den Baugruppen
Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes:
• Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten
Gegenstands), bevor Sie mit Baugruppen arbeiten.
• Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein.
• Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen.
• Fassen Sie die Baugruppen nur am Rand an.
• Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.
Eine Übersicht der Leistungsmerkmale finden Sie im Datenblatt.
Besondere Merkmale
Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration
Ihres Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale.
In diesem Handbuch finden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben.
Weitere Informationen zu Mainboards finden Sie im Handbuch "Basisinformationen Mainboard"
auf der CD "User Documentation" oder "OEM Mainboard" bzw. im Internet.
Anschlüsse und Steckverbinder
Die Positon der Anschlüsse und Steckverbinder Ihres Mainboards finden
Sie am Anfang des Handbuches.
Die markierten Komponenten und Steckverbinder müssen nicht auf dem Mainboard vorhanden sein.
Externe Anschlüsse
Die Position der externen Ansschlüsse Ihres Mainboards finden Sie am Anfang des Handbuches.
PS/2-Tastaturanschluss, violett Serielle Schnittstelle, türkis
Parallele Schnittstelle/Drucker, burgund PS/2-Mausanschluss, grün
LAN-Anschluss (RJ-45) Mikrofonanschluss, rosa
Audioeingang (Line in), hellblau USB - Universal Serial Bus,
schwarz
Audioausgang (Line out), hellgrün
A26361-D2151-Z212-1-8N19, Ausgabe 1 Deutsch - 1

Kurzbeschreibung des Mainboard
Prozessor ein-/ausbauen (mit Kühlkörper)
Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von der Netzspannung
getrennt sein! Nähere Angaben dazu finden Sie in der Betriebsanleitung Ihres Systems.
Technische Daten
• Intel Core Duo mit 800 oder 1066 MHz Front Side Bus in der Bauform LGA775 (FMB06-65W)
• Intel Pentium 4 mit 533/800/1066 MHz Front Side Bus in der Bauform
LGA775 (Mainstream FMB 05A)
• Intel Celeron D mit 533 MHz Front Side Bus in der Bauform LGA775
• Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden
Sie im Internet unter: "http://ts.fujitsu.com/mainboards".
Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte
Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors
beeinträchtigen oder den Prozessor zerstören. Setzen Sie den Prozessor mit
großer Sorgfalt in den Steckplatz, da die Federkontakte des Steckplatzes sehr
empfindlich sind und nicht verbogen werden dürfen.
Sind ein oder mehrere Federkontakte verbogen, setzen Sie auf keinen Fall
den Prozessor ein, da dieser dadurch beschädigt werden könnte. Wenden
Sie sich bitte direkt an Ihren zuständigen Händler.
2 - Deutsch A26361-D2151-Z212-1-8N19, Ausgabe 1

Kurzbeschreibung des Mainboard
Vorgehensweise
Der Steckplatz für Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe
abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe
von Fujitsu Technology Solutions zurück genommen werden!
a
b
b
►Entfernen Sie den Kühlkörper.
►Drücken Sie auf den Hebel und
haken Sie ihn aus.
►Klappen Sie die Halterung nach oben.
►Halten Sie den Prozessor mit Daumen
und Zeigefinger und stecken Sie ihn
so in den Steckplatz (b), dass die
Markierung des Prozessors mit der
Markierung am Steckplatz von der Lage
her übereinstimmt (a).
►Drücken Sie den Hebel nach unten,
bis er wieder einhakt.
►Entfernen Sie die Schutzklappe und
verwahren Sie diese.
Bitte beachten Sie, dass je nach verwendetem Kühlkörper unterschiedliche
Kühlkörperhalterungen auf dem Mainboard benötigt werden.
►Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den
Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sie ihn aufsetzen.
►Befestigen Sie den Kühlkörper - je nach Ausführung - mit vier Schrauben
oder stecken Sie ihn in die Befestigungen.
A26361-D2151-Z212-1-8N19, Ausgabe 1 Deutsch - 3

Kurzbeschreibung des Mainboard
Hauptspeicher ein-/ausbauen
Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von der Netzspannung
getrennt sein! Nähere Angaben dazu finden Sie in der Betriebsanleitung Ihres Systems.
Technische Daten
Technologie DDR2 400 / 533 / 667 ungepufferte DIMM Module 240-Pin; 1,8 V; 64 Bit, ohne ECC
Gesamtgröße 256 MBytes bis 4GByte DDR2
Modulgröße 256, 512 oder 1024 MByte pro Modul
Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden
Sie im Internet unter: "http://ts.fujitsu.com/mainboards".
Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit
unterschiedlicher Speicherkapazität können kombiniert werden.
Es dürfen nur ungepufferte 1,8 V-Speichermodule ohne ECC verwendet werden.
DDR2-Speichermodule müssen der PC2-4200U- oder PC2-5300U- oder
PC2-6400U-Spezifikation entsprechen.
Wenn Sie mehr als ein Speichermodul verwenden, dann achten Sie darauf,
die Speichermodule auf beide Speicherkanäle aufzuteilen. Dadurch nutzen
Sie die Performancevorteile des Dual-Channel-Mode.
Die maximale Systemperformance ist gegeben, wenn in Channel A und
Channel B die gleiche Speichergröße verwendet wird.
Um die Bestückung zu erleichtern, sind die Steckplätze (Slots) farbig gekennzeichnet.
Bei einer Speicherkonfiguration von 4 Gbyte kann der sichtbare und
benutzbare Hauptspeicher auf bis zu 3 Gbyte reduziert sein (abhängig
von der Konfiguration des Systems).
Channel B
slot 4
slot 2
Channel A
slot 3
slot 1
Anzahl der gesteckten Speichermodule
Zu verwendender Steckplatz 1234
Channel A, Slot 1 xxxx
Channel A, Slot 3 xx
Channel B, Slot 2 xxx
Channel B, Slot 4 x
Der Ein-/Ausbau ist im Handbuch "Basisinformationen Mainboard" beschrieben.
4 - Deutsch A26361-D2151-Z212-1-8N19, Ausgabe 1

Kurzbeschreibung des Mainboard
PCI-Bus-Interrupts - Auswahl des richtigen
PCI-Steckplatzes
Umfangreiche Informationen zu diesem Abschnitt finden Sie im Handbuch
"Basisinformationen Mainboard".
Um optimale Stabilität, Performance und Kompatibilität zu erreichen, vermeiden
Sie die mehrfache Nutzung von ISA IRQs oder PCI IRQ Lines (IRQ Sharing).
Sollte IRQ Sharing nicht zu umgehen sein, so müssen alle beteiligten Geräte
und deren Treiber IRQ Sharing unterstützen.
Welche ISA IRQs den PCI IRQ Lines zugeordnet werden, wird normalerweise automatisch
vom BIOS festgelegt (siehe Beschreibung "BIOS-Update", Seite 6).
Monofunktionale Erweiterungskarten
PCI-/PCI-Express-Erweiterungskarten benötigen maximal einen Interrupt, der als
PCI-Interrupt INT A bezeichnet wird. Erweiterungskarten, die keinen Interrupt benötigen,
können in einen beliebigen Steckplatz eingebaut werden.
Multifunktionale Erweiterungskarten oder Erweiterungskarten mit integrierter PCI-PCI Brigde
Diese Erweiterungskarten benötigen bis zu vier PCI-Interrupts: INT A, INT B, INT C, INT D.
Wie viele und welche dieser Interrupts verwendet werden, entnehmen Sie der
mitgelieferten Dokumentation der Karte.
Die Zuordnung der PCI-Interrupts zu den IRQ Lines finden Sie in der folgenden Tabelle:
On board controller
PCI INT LINE 1(A) 2(B) 3(C) 4(D) 5(E) 6(F) 7(G) 8(H)
USB 1.1
1st -------
x
2nd ------
x-
3rd -----
x--
4th ----
x---
USB 2.0 -------
x
SMBus ---x----
HD Audio --x-----
LAN -x- -----
A26361-D2151-Z212-1-8N19, Ausgabe 1 Deutsch - 5

Kurzbeschreibung des Mainboard
Mechanical Slot
PCI INT LINE 1(A) 2(B) 3(C) 4(D) 5(E) 6(F) 7(G) 8(H)
PCIe x16 AB ------
PCIe x1 CDAB ----
PCI 1 -- DC -BA -
PCI 2 -- CD -AB -
PCI 3 --------
PCI 4 --------
Verwenden Sie zuerst PCI-/PCI-Express-Steckplätze, die über eine einzige PCI IRQ Line
verfügen (kein IRQ Sharing). Wenn Sie einen anderen PCI-/PCI-Express-Steckplatz mit IRQ
Sharing benutzen müssen, überprüfen Sie, ob die Erweiterungskarte IRQ Sharing mit den
anderen Geräten auf dieser PCI IRQ Line einwandfrei unterstützt. Auch die Treiber aller Karten
und Komponenten an dieser PCI IRQ Line müssen IRQ Sharing unterstützen.
6 - Deutsch A26361-D2151-Z212-1-8N19, Ausgabe 1

Kurzbeschreibung des Mainboard
BIOS-Update
Wann sollte ein BIOS-Update durchgeführt werden?
Fujitsu Technology Solutions stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität
zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten.
Außerdem können neue BIOS-Funktionen integriert werden.
Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht,
das sich durch neue Treiber oder neue Software nicht beheben lässt.
Wo gibt es BIOS-Updates?
Im Internet unter "http://ts.fujitsu.com/mainboards" finden Sie die BIOS-Updates.
BIOS-Update unter DOS mit startfähiger
BIOS-Update-Diskette - Kurzbeschreibung
►Laden Sie die Update-Datei von unserer Internet-Seite auf Ihren PC.
►Legen Sie eine leere Diskette (1,44 MByte) ein.
►Führen Sie die Update-Datei aus (z. B. 2461103.EXE).
Es wird eine startfähige Update-Diskette erstellt. Lassen Sie diese Diskette im Laufwerk.
►Starten Sie den PC neu.
►Folgen Sie den Bildschirmanweisungen.
Detaillierte Informationen zum BIOS-Update unter DOS finden Sie im Handbuch
zum "BIOS-Setup" (CD "Drivers & Utilities").
BIOS-Update unter Windows mit dem
Utility DeskFlash
Ein BIOS-Update kann mit dem Utility DeskFlash auch direkt unter Windows durchgeführt werden.
DeskFlash befindet sich auf der CD "Drivers & Utilities" (unter DeskUpdate).
A26361-D2151-Z212-1-8N19, Ausgabe 1 Deutsch - 7

Kurzbeschreibung des Mainboard
Grafik-Anschluss
Technische Daten
Funktion: Intel GMA 950, 2D-/3D-Grafik-Controller, Dynamic Video memory
Technology (max. 224 MB), 400 Mhz integrierter24-Bit-RAMDAC
Merkmale: Display Data Chanal (DDC), 2 SDVO-Kanäle (bis zu 165 Megapixel pro
Kanal), Dual-View-Unterstützung für ADD2+- Karten
Unterstützte Bildschirmauflösungen
Abhängig vom verwendeten Betriebssystem gelten die nachfolgend angegebenen
Bildschirmauflösungen für den Bildschirm-Controller auf dem Mainboard.
Wenn Sie einen anderen Bildschirm-Controller verwenden, finden Sie die unterstützten
Bildschirmauflösungen in der Dokumentation zum Bildschirm-Controller.
Bildschirmauflösung Bildschirmfrequenz[Hz] Farben
640 x 480 120 32 bit
800 x 600 120 32 bit
1024 x 768 100 32 bit
1280 x 1024 100 32 bit
1600 x 1200 100 16 bit
1920 x 1440 75 16 bit
2048 x 1536 75 16 bit
1366 x 768 60 32 bit
1024 x 512 60 32 bit
852 x 480 60 32 bit
8 - Deutsch A26361-D2151-Z212-1-8N19, Ausgabe 1

Brief description of the mainboard
Brief description of the mainboard
Information about boards
Be sure to observe the following for boards with ESD:
• You must always discharge static build up (e.g. by touching a grounded object)
before working.
• The equipment and tools you use must be free of static charges.
• Remove the power plug from the mains supply before inserting or removing
boards containing ESDs.
• Always hold boards by their edges.
• Never touch pins or conductors on the board.
An overview of the features is provided in the data sheet.
Special features
Your mainboard is available in different configuration levels. Depending on the configuration,
your mainboard is equipped with or supports special features.
This manual describes the most important properties of this mainboard.
Additional information on mainboards is contained in the "Basic information on mainboard"
manual on the "User Documentation" or "OEM Mainboard" CDs, or on the Internet.
Ports and connectors
The location of the ports and connectors of your mainboard is specified at the beginning of the manual.
The components and connectors marked are not necessarily present on the mainboard.
External ports
The location of the external ports of your mainboard is specified at the beginning of the manual.
PS/2 keyboard port, purple Serial port, turquoise
Parallel port/Printer, burgundy PS/2 mouse port, green
LAN port (RJ-45) Microphone port, pink
Audio input (Line in), light blue USB - Universal Serial Bus,
black
Audio output (Line out), light green
A26361-D2151-Z212-1-8N19, edition 1 English - 1

Brief description of the mainboard
Installing/removing processor (with heat sink)
Disconnect the system from the mains voltage before performing any of the tasks
described below. Details are contained in your system’s operating manual.
Technical data
• Intel Core Duo with 800 or 1066 MHz front side bus in the LGA775 design (FMB06-65W)
• Intel Pentium 4 with 533/800/1066 MHz front side bus in the LGA775
design (Mainstream FMB 05A)
• Intel Celeron D with 533 MHz Front Side Bus in the LGA775 design
• A current list of the processors supported by this mainboard is available on the
Internet at: "http://ts.fujitsu.com/mainboards".
Never touch the underside of the processor. Even minor soiling such as sweat
from the skin can impair the processor’s operation or destroy the processor.
Place the processor in the socket with extreme care, as the spring contacts
of the socket are very delicate and must not be bent.
If one or more spring contacts are bent do not insert the processor in any case as
it may be damaged by doing so. Please contact the responsible vendor.
2 - English A26361-D2151-Z212-1-8N19, edition 1

Brief description of the mainboard
Procedure
The processor socket ist covered with a protective cap to protect the spring
contacts In the event of a warranty claim, the mainboard can only be taken back
by Fujitsu Technology Solutions with the protective cap attached!
a
b
b
►Remove the heat sink.
►Press down the lever and unhook it.
►Lift up the frame.
►Hold the processor between your thumb
and index finger and insert it into the socket
(b) so that the marking of the processor is
aligned with the marking on the socket (a).
►Press the lever downward until it
engages again.
►Removetheprotectivecapandkeepit.
Please note that, depending on the heat sink used, different heat sink
mounts are required on the mainboard.
►Depending on the configuration variant, you must pull a protective foil off the heat sink
or coat the heat sink with heat conducting paste before fitting it.
►Secure the heat sink - depending on the model - with four screws or push it into the mounts.
A26361-D2151-Z212-1-8N19, edition 1 English - 3

Brief description of the mainboard
Installing/removing main memory
Disconnect the system from the mains voltage before performing any of the tasks
described below. Details are contained in the operating manual of your system.
Technical data
Technology DDR2 400 / 533 / 667 unbuffered DIMM modules 240-Pin; 1.8 V; 64 Bit, no ECC
Total size 256 Mbytes to 4Gbyte DDR2
Module size 256, 512 or 1024 Mbyte for one module
A current list of the memory modules recommended for this mainboard is available
on the Internet at: "http://ts.fujitsu.com/mainboards".
At least one memory module must be installed. Memory modules with different
memory capacities can be combined.
You may use only unbuffered 1.8 V memory modules without ECC.
DDR2 memory modules must meet the PC2-4200U, PC2-5300U
or PC2-6400U specification.
If you use more than one memory module, then make sure to distribute the
memory modules over both memory channels. By doing this you use the
performance advantages of the dual-channel mode.
Maximum system performance is given when the same memory size
is used in Channel A and Channel B.
To simplify equipping, the slots are colour coded.
With a memory configuration of 4 Gbytes the visible and usable main memory can
be reduced down to 3 Gbytes (depending on the system configuration).
Channel B
slot 4
slot 2
Channel A
slot 3
slot 1
Number of inserted memory modules
Slot to be used 1 2 3 4
Channel A, slot 1 xxxx
Channel A, slot 3 xx
Channel B, slot 2 xxx
Channel B, slot 4 x
The installation/removal is described in the "Basic information on mainboard" manual.
4 - English A26361-D2151-Z212-1-8N19, edition 1

Brief description of the mainboard
PCI bus interrupts - Selecting correct PCI slot
Extensive information on this section is contained in the "Basic information on mainboard" manual.
To achieve optimum stability, performance and compatibility, avoid the multiple use
of ISA IRQs or PCI IRQ lines (IRQ sharing). Should IRQ sharing be unavoidable,
then all devices used and their drivers must support IRQ sharing.
Which ISA IRQs are assigned to the PCI IRQ Lines is normally automatically specified
by the BIOS (see BIOS Setup description"BIOS update", Page 5).
Monofunctional expansions cards
PCI/PCI Express expansion cards require a maximum of one interrupt, which is called the PCI
interrupt INT A. Expansion cards that do not require an interrupt can be installed in any desired slot.
Multifunctional expansion cards or expansion cards with integrated PCI-PCI bridge
These expansion cards require up to four PCI interrupts: INT A, INT B, INT C, INT D. How many
and which of these interrupts are used is specified in the documentation provided with the card.
The assignment of the PCI interrupts to the IRQ Lines is shown in the following table:
On board controller
PCI INT LINE 1 (A) 2 (B) 3 (C) 4 (D) 5 (E) 6 (F) 7 (G) 8 (H)
USB 1.1
1st -------
x
2nd ------
x-
3rd -----
x--
4th ----
x---
USB 2.0 -------
x
SMBus ---x----
HD Audio --x-----
LAN -x------
Mechanical Slot
PCIINTLINE 1(A) 2(B) 3(C) 4(D) 5(E) 6(F) 7(G) 8(H)
PCIe x16 AB ------
PCIe x1 CDAB ----
PCI 1 -- DC -BA -
PCI 2 -- CD-AB -
PCI 3 --------
PCI 4 --------
First use PCI/PCI Express slots that have a single PCI IRQ Line (no IRQ sharing). If you
must use another PCI/PCI Express slot with IRQ sharing, check whether the expansion card
properly supports IRQ sharing with the other devices on this PCI IRQ Line. The drivers of all
cards and components on this PCI IRQ Line must also support IRQ sharing.
A26361-D2151-Z212-1-8N19, edition 1 English - 5

Brief description of the mainboard
BIOS update
WhenshouldaBIOSupdatebecarriedout?
Fujitsu Technology Solutions makes new BIOS versions available to ensure
compatibility with new operating systems, new software or new hardware. In
addition, new BIOS functions can also be integrated.
A BIOS update should always also be carried out when a problem exists that
cannot be solved with new drivers or new software.
Where can I obtain BIOS updates?
The BIOS updates are available on the Internet at "http://ts.fujitsu.com/mainboards".
BIOS update under DOS with bootable BIOS
update floppy disk - brief description
►Download the update file from our website to your PC.
►Insert an empty floppy disk (1.44 Mbyte).
►Run the update file (e.g. 2461103.EXE).
A bootable update floppy disk is created. Leave this floppy disk in the drive.
►Restart the PC.
►Follow the instructions on screen.
Detailed information on the BIOS update under DOS is provided in the
"BIOS Setup" manual ("Drivers & Utilities" CD).
BIOS update under Windows with DeskFlash utility
A BIOS update can also be carried out directly under Windows with the DeskFlash utility.
DeskFlash is contained on the "Drivers & Utilities" CD (under DeskUpdate).
6 - English A26361-D2151-Z212-1-8N19, edition 1
