GÜDE GHS 1100/25TEZ-A User manual

GHS 1100/25TEZ-A
# 02085
------------------- DE Originalbetriebsanleitung Holzspalter
------------------- EN Translation of the original instructions Log splitter
------------------- FR Traduction du mode d’emploi d’origine Fendeur de bois
------------------- IT Traduzione del Manuale d’Uso originale Spaccatrice dei tronchi idraulica
------------------- NL Vertaling van de originele gebruiksaanwijzing Houtsplijter
------------------- CZ Překlad originálního návodu k provozu Štípač špalků
------------------- SK Preklad originálneho návodu na prevádzku Štiepačka dreva
------------------- HU Az eredeti használati utasítás fordítása Hasogatógép
------------------- PL Tłumaczenie oryginalnej instrukcji obsługi Łuparka do drewna
------------------- ES Manual de instrucciones original Hendidora de troncos
GÜDE GmbH & Co. KG
Birkichstrasse 6
74549 Wolpertshausen
Deutschland

DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.
ENGLISH Please read the instructions carefully before starting the machine.
FRANÇAIS Veuillez lire avec soin le mode d‘emploi avant la mise en service
ITALIANO Leggere attentamente le istruzioni per l‘uso prima di mettere in funzione l‘elettroutensile.
NEDERLANDS Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.
CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.
SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.
POLSKI Przed przystąpieniem do uruchomienia prosimy o dokładne zapoznanie się z instrukcją obsługi.
ESPAÑOL Por favor, lea detenidamente este manual de instrucciones antes de la puesta en servicio.

INBETRIEBNAHME STARTINGUP THE MACHINE MISE EN SERVICE MESSA IN FUNZIONE
INBEDRIJFSTELLING UVEDENÍ DO PROVOZU UVEDENIE DO PREVÁDZKY ÜZEMBE HELYEZÉS
UVEDBA V POGON | URUCHOMIENIE | PUESTA EN SERVICIO___________________________________ 6
Deutsch TECHNISCHE DATEN | SICHERHEITSHINWEISE | BESTIMMUNGSGEMÄSSEVERWENDUNG |
VERHALTEN IM NOTFALL | LADEGERÄT | AKKU | ARBEITSHINWEISE | SYMBOLE | ENTSORGUNG
GEWÄHRLEISTUNG | SERVICE ____________________________________________________________ 19
English TECHNICAL DATA | SAFETY INSTRUCTIONS | SPECIFIED CONDITIONS OF USE | EMERGENCY PROCEDURE |
CHARGING EQUIPMENT | BATTERY | WORK INSTRUCTIONS | SYMBOLS | DISPOSAL | GUARANTEE | SERVICE ____26
Français CARACTÉRISTIQUESTECHNIQUES | I NSTRUCTIONS DE SÉCURITÉ | UTILISATION CONFORME À LA DESTINATION |
CONDUITE EN CAS D’URGENCE | DISPOSITIF DE CHARGE | BATTERIA | CONSIGNES DE TRAVAIL | SYMBOLES |
LIQUIDATION | GARANTIE | SERVICE __________________________________________________________33
Italiano DATI TECNICI | NORME DI SICUREZZA | USO IN CONFORMITÀ ALLA DESTINAZIONE |
COMPORTAMENTO IN CASO D’EMERGENZA | L‘IMPIANTO DI CARICAMENTO | BATTERIA | ISTRUZIONI DI LAVORO |
SIMBOLI | SMALTIMENTO | GARANZIA | SERVIZIO___________________________________________________40
Nederlands TECHNISCHE GEGEVENS | VEILIGHEIDSADVIEZEN | VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM |
HANDELSWIJZE IN NOODGEVAL | LAADAPPARAAT | BATTERIJ | WERKINSTRUCTIES | SYMBOLEN | VERWIJDERING |
GARANTIE | SERVICE ____________________________________________________________________ 47
Cesky TECHNICKÉ ÚDAJE | BEZPEČNOSTNÍ UPOZORNĚNÍ | POUŽITÍ V SOULADU S URČENÍM | CHOVÁNÍ V PŘÍPADĚ NOUZE |
LIKVIDACE | NABÍJECÍ ZAŘÍZENÍ | BATERIE | PRACOVNÍ POKYNY | SYMBOLY | LIKVIDACE | ZÁRUKA | SERVIS ______ 54
Slovensky TECHNICKÉ ÚDAJE | BEZPEČNOSTNÉ POKYNY | POUŽITIE PODĽA PREDPISOV | SPRÁVANIEV PRÍPADE NÚDZE |
NABÍJACIE ZARIADENIE | BATÉRIE | PRACOVNÉ POKYNY | SYMBOLY | LIKVIDÁCIA | ZÁRUKA | SERVIS ____________________ 61
Magyar MŰSZAKI ADATOK | BIZTONSÁGI TUDNIVALÓK | RENDELTETÉS SZERINTI HASZNÁLAT |
VISELKEDÉS KÉNYSZERHELYZETBEN |TÖLTŐ KÉSZÜLÉK | AKKUMULÁTOR | MUNKAUTASÍTÁSOK | SYMBOLY | KISELEJTEZÉS |
JÓTÁLLÁS | SZERVÍZ ____________________________________________________________________ 68
Polski DANE TECHNICZNE | WSKAZÓWKI BEZPIECZEŃSTWA | ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM |
POSTĘPOWANIE W NAGŁYM PRZYPADKU | PROSTOWNIK | AKUMULATOR | INSTRUKCJE ROBOCZE | SYMBOLE |
UTYLIZACJA | GWARANCJA | SERWIS ___________________________________________________________ 75
Español DATOS TÉCNICOS | INSTRUCCIONES SEGURIDAD | USO PREVISTO | COMPORTAMIENTO EN CASO DE EMERGENCIA |
CARGADOR | BATERÍA | INSTRUCCIONES DE USO | SÍMBOLOS | ELIMINACIÓN |GARANTÍA | SERVICIO __________________ 82
EG-Konformitätserklärung | EU Declaration of Conformity | Certicat de conformité aux directives européennes |
Dichiarazione di conformità alla norme UE | EU-conformiteitverklaring | Prohlášení o shodě EU | Vyhlásenia o zhode EU | EU- Megfelelőségi nyilatkozat |
Deklaracja zgodności WE | Declaración CE de conformidad ________________________________________________________________ 90
DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.
ENGLISH Please read the instructions carefully before starting the machine.
FRANÇAIS Veuillez lire avec soin le mode d‘emploi avant la mise en service
ITALIANO Leggere attentamente le istruzioni per l‘uso prima di mettere in funzione l‘elettroutensile.
NEDERLANDS Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.
CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.
SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.
POLSKI Przed przystąpieniem do uruchomienia prosimy o dokładne zapoznanie się z instrukcją obsługi.
ESPAÑOL Por favor, lea detenidamente este manual de instrucciones antes de la puesta en servicio.

LIEFERUMFANG | DELIVERED ITEMS | ARTICLES DÉLIVRÉS | VOLUME DELLA FORNITURA |
LEVERINGSOMVANG | OBJEM DODÁVKY | ROZSAH DODÁVKY | SZÁLLÍTÁSI TERJEDELEM |
OBSEG DOBAVE | OPSEG ISPORUKE |    | VOLUMUL LIVRĂRII |
OPSEG ISPORUKE | TESLIMAT KAPSAMI | ZAKRES DOSTAWY | ZAKRES DOSTAWY |
VOLUMEN DE SUMINISTRO
1
4
3
2
5 6
7M22 ×2
M10 ×2
×2
M10 ×40 ×1
M10 ×35 ×2
M16 ×90 ×1
Optional Winch
M12 ×110 ×1
M16 ×45 ×1
M8 ×25 ×1
M10 ×2
×1

11

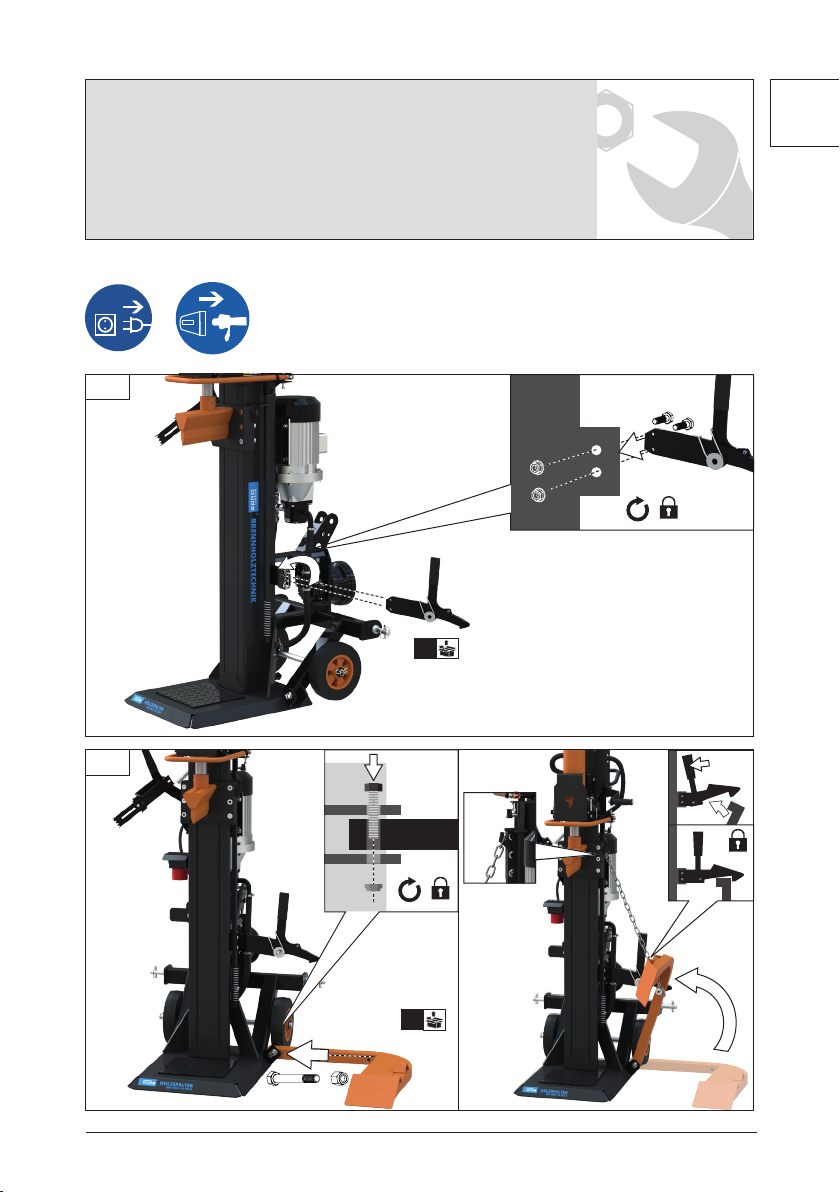

DE Montage
GB Assembly
FR Montage
IT Montaggio
NL Montage
CZ Montáž
SK Montáž
HU Szerelés
PL Montaż
ES Montaje
6-9
33
DE Betrieb
GB Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
PL Eksploatacja
ES Funcionamiento
11-16
22
DE Inbetriebnahme
GB Starting-up the machine
FR mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
HU Üzembe helyezés
PL Uruchomienie
ES Puesta en servicio
10
17
44
DE Reinigung / Wartung
GB Cleaning / Maintenance
FR Nettoyage / Entretien
IT Pulizia / Manutenzione
NL Schoonmaken / Onderhoud
CZ Čištění / Údržba
SK Čistenie / Údrzba
HU Tisztítás / Karbantartás
PL Czyszczenie / konserwacja
ES Puesta en servicio
55
DE Transport / Lagerung
GB transport / storage
FR Transport / Stockage
IT Trasporto / Stoccaggio
NL Transport / Bewaring
CZ Přeprava / Uložení
SK Transport / Uloženie
HU Szállítás / Tárolás
PL Transport / przechowywanie
ES Transporte/Almacenamiento
18

6
3
11
DE Montage
GB Assembly
FR Montage
IT Montaggio
NL Montage
CZ Montáž
SK Montáž
HU Szerelés
PL Montaż
ES Montaje

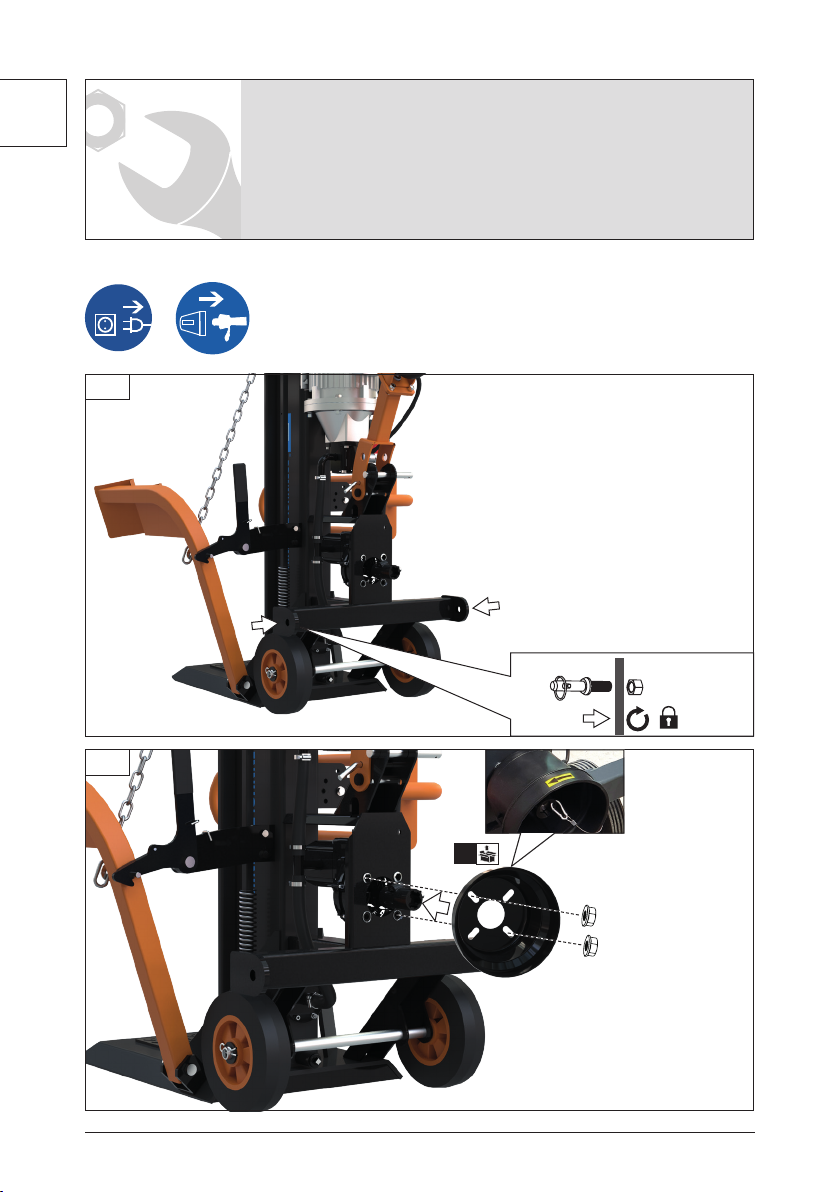

1
x2
x2
6

7
3
11
DE Montage
GB Assembly
FR Montage
IT Montaggio
NL Montage
CZ Montáž
SK Montáž
HU Szerelés
PL Montaż
ES Montaje
2
4
3
x2

8
11
DE Montage
GB Assembly
FR Montage
IT Montaggio
NL Montage
CZ Montáž
SK Montáž
HU Szerelés
PL Montaż
ES Montaje
4 5
2
x1

9
11
DE Montage
GB Assembly
FR Montage
IT Montaggio
NL Montage
CZ Montáž
SK Montáž
HU Szerelés
PL Montaż
ES Montaje
6
7
3
4
5
5
x2
START STOP

10
22
DE Ölstand kontrollieren
GB Oil level inspection
FR Contrôle du niveau d'huile
IT Controllo livello d’olio
NL Oliepeil controleren
CZ Kontrola stavu oleje
SK Kontrola stavu oleja
HU Olajszint ellenőrzése
PL Skontrolować stan oleju
ES Comprobar el nivel de aceite
1
MIN
5
2
6
4
MAX
3
GHS 1100/25TEZ-A 24 L
DIN ISO HLP 46DIN ISO HLP 46
Tipp: #42004,
#42006
MAX

11
33
DE Betrieb
GB Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
PL Eksploatacja
ES Funcionamiento
min. 80 mm
min. 330 mm
max. 450 mm
max.
1100
mm

12
33
DE Betrieb  START
GB Operation  START
FR Fonctionnement  START
IT Esercizio  START
NL Gebruik  START
CZ Provoz  START
SK Prevádzka  START
HU Üzemeltetés  START
PL Eksploatacja  START
ES Funcionamiento  INICIO
START STOP

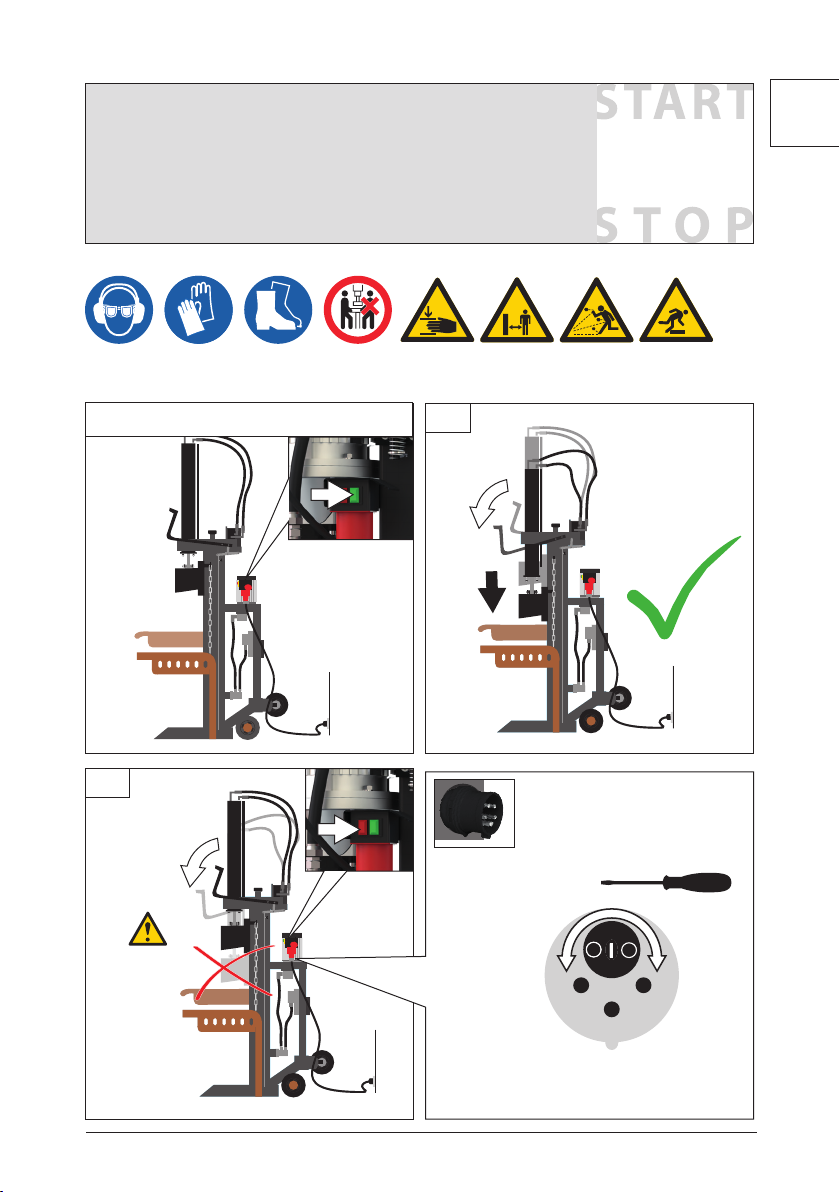

13
TEST
33
DE Betrieb  START
GB Operation  START
FR Fonctionnement  START
IT Esercizio  START
NL Gebruik  START
CZ Provoz  START
SK Prevádzka  START
HU Üzemeltetés  START
PL Eksploatacja  START
ES Funcionamiento  INICIO
STOP
400 V
180°
A
B

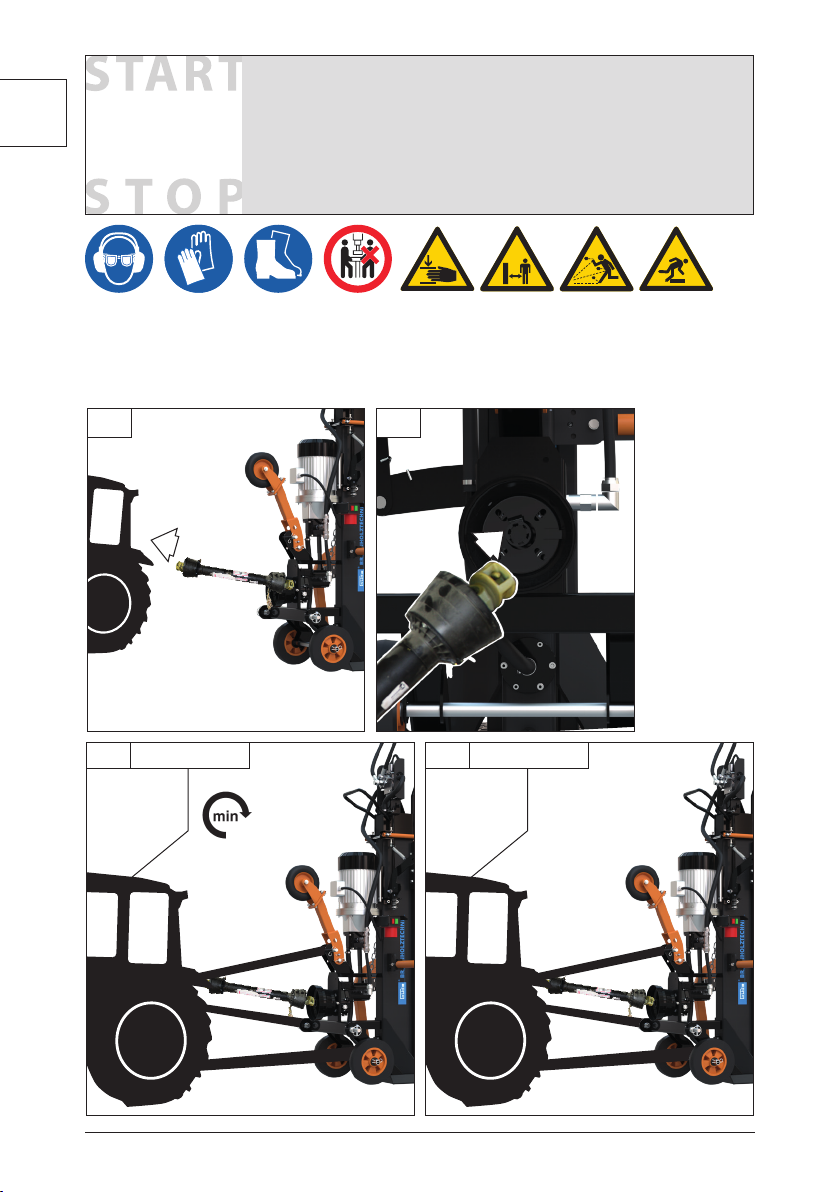

14
12
3 4
max. 540 min-1
33
DE Betrieb  START
GB Operation  START
FR Fonctionnement  START
IT Esercizio  START
NL Gebruik  START
CZ Provoz  START
SK Prevádzka  START
HU Üzemeltetés  START
PL Eksploatacja  START
ES Funcionamiento  INICIO
START STOP

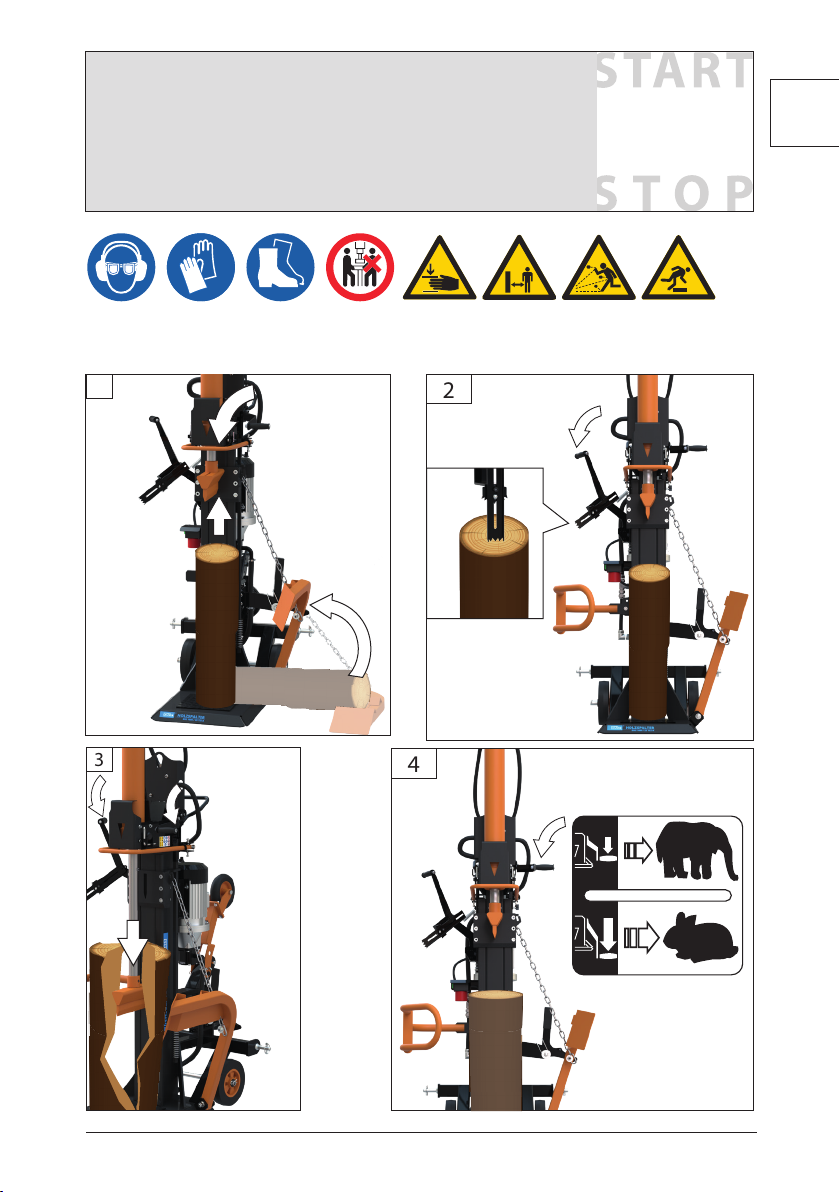

15
33
DE Betrieb
GB Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
PL Eksploatacja
ES Funcionamiento
1
3
2
4

16
33
DE Betrieb
GB Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
PL Eksploatacja
ES Funcionamiento
1
3
2STOP

17
44
DE Reinigung / Wartung
GB Cleaning / Maintenance
FR Nettoyage / Entretien
IT Pulizia / Manutenzione
NL Schoonmaken / Onderhoud
CZ Čištění / Údržba
SK Čistenie / Údrzba
HU Tisztítás / Karbantartás
PL Czyszczenie / konserwacja
ES Limpieza/Mantenimiento
OIL
FETT
GREASE

18
55
DE Transport / Lagerung
GB transport / storage
FR Transport / Stockage
IT Trasporto / Stoccaggio
NL Transport / Bewaring
CZ Přeprava / Uložení
SK Transport / Uloženie
HU Szállítás / Tárolás
PL Transport / przechowywanie
ES Transporte/Almacenamiento
2
4
3

19
D
DEUTSCH
Technische Daten
Holzspalter GHS 1100/25TEZ-A
Artikel-Nr. 02085
Anschluss 400 V / 50 Hz
Schutzklasse F
Schutzart IP 54
Nennleistung 5,1 kW, S6/40%*
Leerlaufdrehzahl 1400 min-1
Zapfwellendrehzahl 540 min-1
Hydrauliktank (HLP 46) 24 l
max. Hydralikdruck 275 bar
max. Spalthub 985 mm
max. Spaltdruck 25 t
Werkstücklänge 560 mm - 1100 mm
Werkstückdurchmesser 80 mm - 450 mm
Vorlaufgeschwindigkeit 0,043 m/s
0,105 m/s
Rücklaufgeschwindigkeit 0,75 m/s
LxBxH in mm 1050x1700x2500
Gewicht 320 kg
Schallleistungspegel LWA 89 dB(A)
Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatz- wer-
te darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt kann daraus nicht
zuverlässig abgeleitet werden ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren welche
den aktuellen am Arbeitsplatz tatsächlich vorhandenen Immissionspegel beeinussen beinhalten die Eigenart
des Arbeitsraumes und andere Geräuschquellen d.h. die Zahl der Maschinen und anderer benachbarter
Arbeitsvorgänge. Die zulässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Informati-
on soll jedoch den Anwender befähigen eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.
* S6-40% bedeutet ein Lastprofil von 4 Minuten Last und eine Ruhezeit von 6 Minuten

20
D
DEUTSCH
Benutzen Sie das Gerät erst
nachdem Sie die Betriebsanleitung
aufmerksam gelesen und
verstanden haben. Machen Sie sich mit den
Bedienungselementen und dem richtigen Gebrauch
des Gerätes vertraut. Beachten Sie alle in der
Anleitung aufgeführten Sicherheitshinweise.
Verhalten Sie sich verantwortungsvoll gegenüber
anderen Personen.
Der Bediener ist verantwortlich für Unfälle oder
Gefahren gegenüber Dritten.
Das Gerät darf nur von Personen betrieben
werden, die das 16. Lebensjahr vollendet haben.
Eine Ausnahme stellt die Benutzung als Jugend-
licher dar, wenn die Benutzung im Zuge einer
Berufsausbildung zur Erreichung der Fertigkeit
unter Aufsicht eines Ausbilders erfolgt.
Falls über den Anschluss und die Bedienung des
Gerätes Zweifel entstehen sollten, wenden Sie sich an
den Kundendienst.
Die Bedienpersonen müssen ausreichend in der
Verwendung, der Einstellung und der Bedienung
geschult sein.
Bestimmungsgemäße Verwendung
Der Holzspalter ist ausschließlich zum Zerkleinern
von Brennholz in Faserrichtung bestimmt. Unter
Berücksichtigung der technischen Daten und Sicher-
heitshinweise.
Beim Spalten ist unbedingt darauf zu achten, dass
das zu spaltende Holz nur auf dem Rielblech der
Bodenplatte oder auf dem Rielblech vom Spalttisch
auiegt.
Die Anweisung bezüglich Montage, Betrieb, War-
tung, Reparatur und dgl. sind dringend einzuhalten,
um Gefahren auszuschließen und Schäden zu
vermeiden.
Die Maschine darf nur verwendet werden, wenn
sie vollständig montiert ist.
Der Betrieb einer nicht vollständig montierten
Maschine ist grundsätzlich untersagt.
Bitte beachten Sie, dass dieses Gerät bestim-
mungsgemäß nicht für den gewerblichen Einsatz
konstruiert sind.
Sorgen Sie dafür, dass sich keine Personen
während des Betriebs im Arbeitsbereich auf-
halten, bzw. ausreichenden Sicherheitsabstand
einhalten.
Dieses Gerät darf nicht von Kindern benutzt
werden.
Der Holzspalter ist nur für den Betrieb
durch 1 Person ausgelegt. Es dürfen nie
zwei oder mehrere Personen an einer
Maschine arbeiten.
Es ist strengstens untersagt, den Holzspalter mit
zwei Personen zu bedienen, indem eine Person
das Holz hält und die zweite Person die Spann-
pratzen betätigt.
Dieses Gerät darf nur wie angegeben bestimmungs-
gemäß verwendet werden. Bei Nichtbeachtung
derBestimmungen, aus den allgemein gültigen
Vorschriftensowie den Bestimmungen aus dieser
Anleitung, kann der Hersteller für Schäden nicht
verantwortlich gemacht werden.
Restrisiken
Trockenes und abgelagertes Holz kann beim
Spaltvorgang explosionsartig aufspringen und
den Bediener im Gesicht verletzen. Bitte tragen
Sie entsprechende Schutzkleidung!
Holzteile die während eines Spaltvorgangs
entstehen, können herunterfallen und speziell
Füße der arbeitenden Person verletzen.
Während des Spaltvorgangs kann es durch
Absenken des hydraulischen Messers zu
Quetschungen oder Abtrennungen von
Körperteilen kommen.
Es besteht die Gefahr, dass sich astiges
Spaltgut beim Spaltvorgang verklemmt. Bitte
beachten Sie, dass das Holz beim Herauslösen
stark unter Spannung steht und ihre Finger im
Spaltriss gequetscht werden können.
Achtung! Grundsätzlich nur rechtwinklig
abgeschnittene Holzstücke spalten ! Schräg
abgeschnittene Holzstücke können beim
Spaltvorgang wegrutschen !
