Gaggenau BM281711 User manual

INSTALLATION MANUAL
MANUEL D'INSTALLATION
MANUAL DE INSTALACIÓN
Built-In Microwave Oven Trim Kits
Kits de garniture pour four à micro-ondes encastré
Conjuntos de molduras para hornos de microondas
empotrados
Models/Modèles /Modelos:
BM281711
Trim Kit Models/Modèles pour kits de garniture /Modelos de conjuntos de
molduras:
BA268811

Table of Contents
Questions?
800-828-9165
www.gaggenau-usa.com
We look forward to hearing from you!
This Gaggenau Appliance is made by
BSH Home Appliances Corporation
5551 McFadden Ave.
Huntington Beach, CA 92649
Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Important Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Before you Begin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Trim Kits . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Combination with Wall Ovens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Tools and Parts Needed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Parts Included . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Power Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Cabinet Cutout Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Outlet Area . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Installation Procedure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Prepare the Appliance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Prepare Cabinet Cutout . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Connect to Electricity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Install the Appliance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Before Calling Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Data Plate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

English 1
Safety
APPLIANCE HANDLING SAFETY Hidden surfaces may have sharp edges. Use caution when reaching behind or
under appliance.
SAFETY CODES AND
STANDARDS This appliance complies with one or more of the following Standards:
UL 858, The Standard for the Safety of Household Electric Ranges
UL 923, The Standard for the Safety of Microwave Cooking Appliances
UL 507, The Standard for the Safety of Electric Fans
ANSI Z21.1, The American National Standard for Household Cooking Gas
Appliances
CAN/CSA-C22.2 No. 113-M1984 Fans and Ventilators
CAN/CSA-C22.2 No. 61-M89 Household Cooking Ranges
It is the responsibility of the owner and the installer to determine if additional
requirements and/or standards apply to specific installations.
ELECTRIC SAFETY Before you plug in an electrical cord, be sure all controls are in the OFF position.
Do not plug the microwave into the wall until after the installation is complete. This
is to prevent accidentally turning the microwave on during the installation.
For appliances equipped with a cord and plug, do not cut or remove the ground
prong. It must be plugged into a matching grounding type receptacle to avoid
electrical shock. If there is any doubt as to whether the wall receptacle is properly
grounded, the customer should have it checked by a qualified electrician.
If required by the National Electrical Code (or Canadian Electrical Code), this
appliance must be installed on a separate branch circuit.
Installer - show the owner the location of the circuit breaker or fuse. Mark it for
easy reference.
mImportant Safety Instructions
READ AND SAVE THESE INSTRUCTIONS
mWARNING:
When properly cared for, your new appliance has been designed to
be safe and reliable. Read all instructions carefully before use.
These precautions will reduce the risk of burns, electric shock, fire
and injury to persons. When using kitchen appliances, basic safety
precautions must be followed, including those in the following pages.
mWARNING:
Do not repair or replace any part of the appliance unless specifically
recommended in the manuals. Improper installation, service or
maintenance can cause injury or property damage. Refer to this
manual for guidance. All other servicing should be done by a
qualified technician.

English 2
Be sure your appliance is properly installed and grounded by a qualified technician.
Installation, electrical connections and grounding must comply with all applicable
codes.
RELATED EQUIPMENT SAFETY Remove all tape and packaging before using the appliance. Destroy the packaging
after unpacking the appliance. Never allow children to play with packaging material.
Never modify or alter the construction of the appliance. For example, do not remove
leveling legs, panels, wire covers or anti-tip brackets/screws.
MICROWAVE SAFETY PRECAUTIONS TO BE OBSERVED BEFORE AND DURING SERVICING TO
AVOID POSSIBLE EXPOSURE TO EXCESSIVE MICROWAVE ENERGY
(a) Do not operate or allow the oven to be operated with the door open.
(b) Make the following safety checks on all ovens to be serviced before activating
the magnetron or other microwave source, and make repairs as necessary:
(1) interlock operation,
(2) proper door closing,
(3) seal and sealing surfaces (arcing, wear, and other damage),
(4) damage to or loosening of hinges and latches,
(5) evidence of dropping or abuse.
(c) Before turning on microwave power for any service test or inspection within the
microwave generating compartments, check the magnetron, wave guide or
transmission line, and cavity for proper alignment, integrity, and connection.
(d) Any defective or misadjusted components in the interlock, monitor, door seal,
and microwave generation and transmission systems shall be repaired, replaced, or
adjusted by procedures described in this manual before the oven is released to the
owner.
(e) A microwave leakage check to verify compliance with the Federal Performance
Standard should be performed on each oven prior to release to the owner.
GROUNDING INSTRUCTIONS This appliance must be grounded. In the event of an electrical short circuit,
grounding reduces the risk of electric shock by providing an escape wire for the
electric current. This appliance is equipped with a cord having a grounding wire with
a grounding plug. The plug must be plugged into an outlet that is properly installed
and grounded.
WARNING:
Improper use of the grounding can result in a risk of electric shock.
Consult a qualified electrician or serviceman if the grounding instructions are not
completely understood, or if doubt exists as to whether the appliance is properly
grounded, and:
• Do not use an extension cord. If the power supply cord is too short, have a
qualified electrician or serviceman install an outlet near the appliance.
mImportant Safety Instructions
READ AND SAVE THESE INSTRUCTIONS

English 3
Installation
Before you Begin
Trim Kits
Combination with Wall
Ovens
Your microwave oven can be installed into a cabinet or wall by itself or above any of
the following:
Gaggenau wall ovens:
BO280-610, BO280-630, BO281-610, BO281-630, BX280-610, BX280-630,
BX281-610, BX281-630
or
Gaggenau steam ovens:
BS260-610, BS260-630, BS261-610, BS261-630, BS280-610, BS280-630,
BS281-610, BS281-630.
Tools and Parts Needed Phillips head screwdriver
Measuring tape
Drill with bits (1/16”)
mCAUTION:
• Trim kits are designed for use only with the Gaggenau
microwave oven models listed in Table 1.
• For safety, do not alter or modify any part of this kit or oven.
• Unit is heavy and requires at least two people to lift or move.
Trim Kits Microwave Ovens
30” Cabinet BA268811 BM281711
Table 1: Trim kits for microwave ovens.
mWARNING:
To reduce the risk of fire and electric shock, install microwave at
least 3/4” above designated oven.

English 4
Parts Included
Philips head screws (6)
Tapping screws (5)
Air duct
Adhesive tape
Fixing bracket (2)
Baseplate
Faceplate
Power Requirements Electrical specifications: 120V, 18A, 60Hz.
The outlet must be properly grounded in accordance with all applicable codes. It can
be installed in the backwall directly behind the oven.

English 5
Cabinet Cutout
Dimensions
Instructions are based on standard American cabinets.
Outlet Area The outlet can be located anywhere within the shaded area.
30” Appliances
30” Appliances

English 6
Installation Procedure

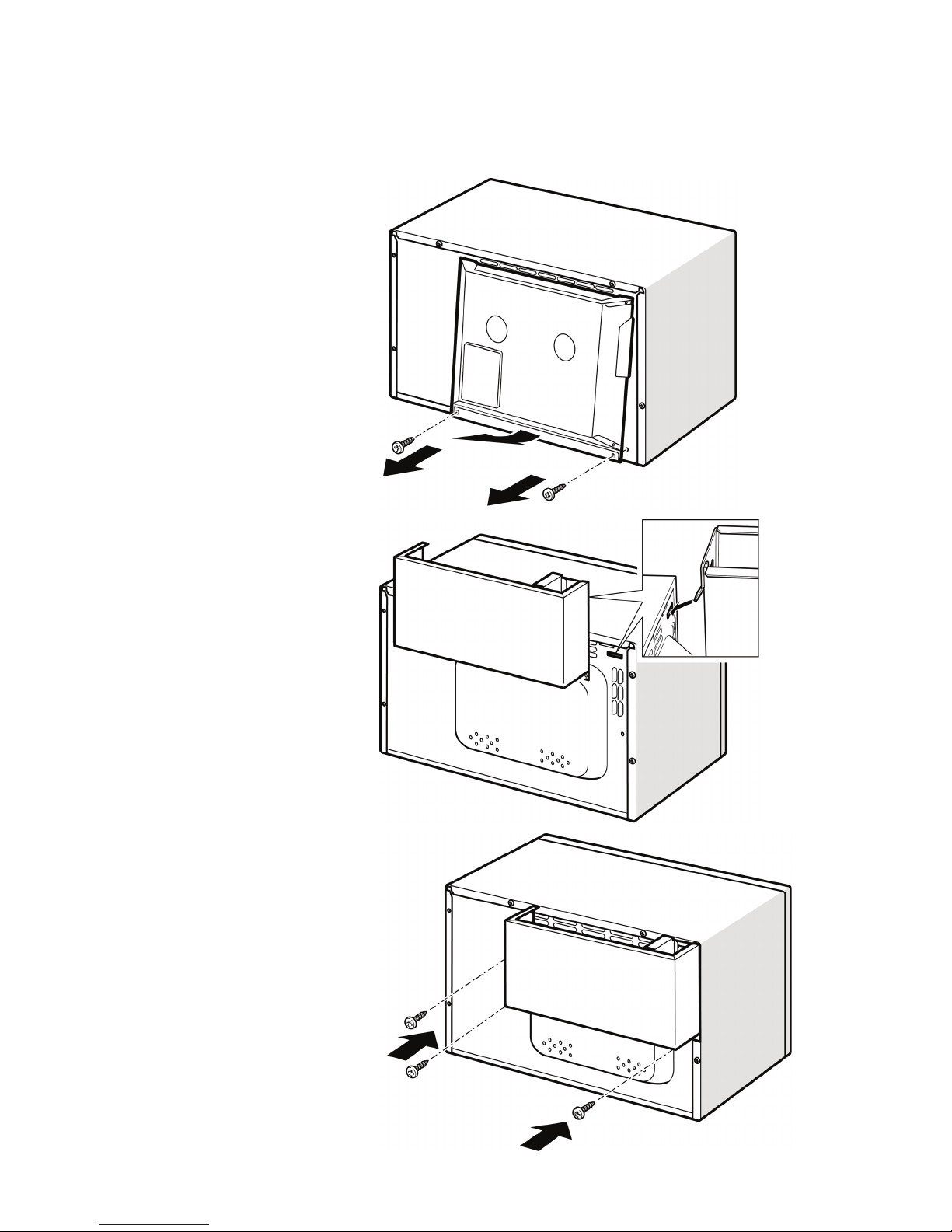

Prepare the Appliance Prepare the appliance according to figures 1-5
1
2
3

English 7
.
5
4

English 8

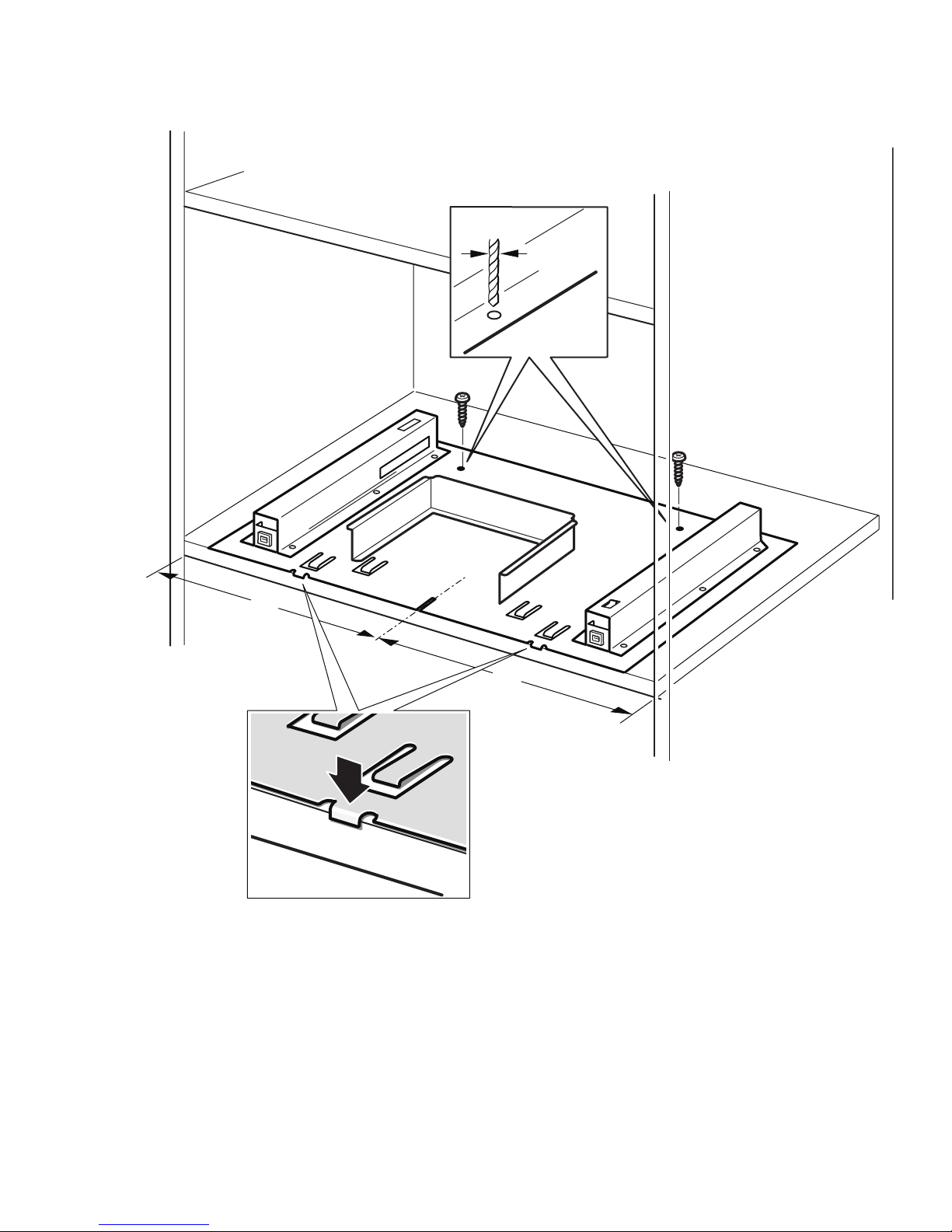

Prepare Cabinet Cutout Prepare cabinet cutout according to figures 6 and 7.
dia. 1/16"
a
b
a=b
6

English 9
Connect to Electricity Insert plug into three-prong, grounded outlet. See “Power requirements” for
electrical specifications.
dia. 1/16"
8
7

English 10

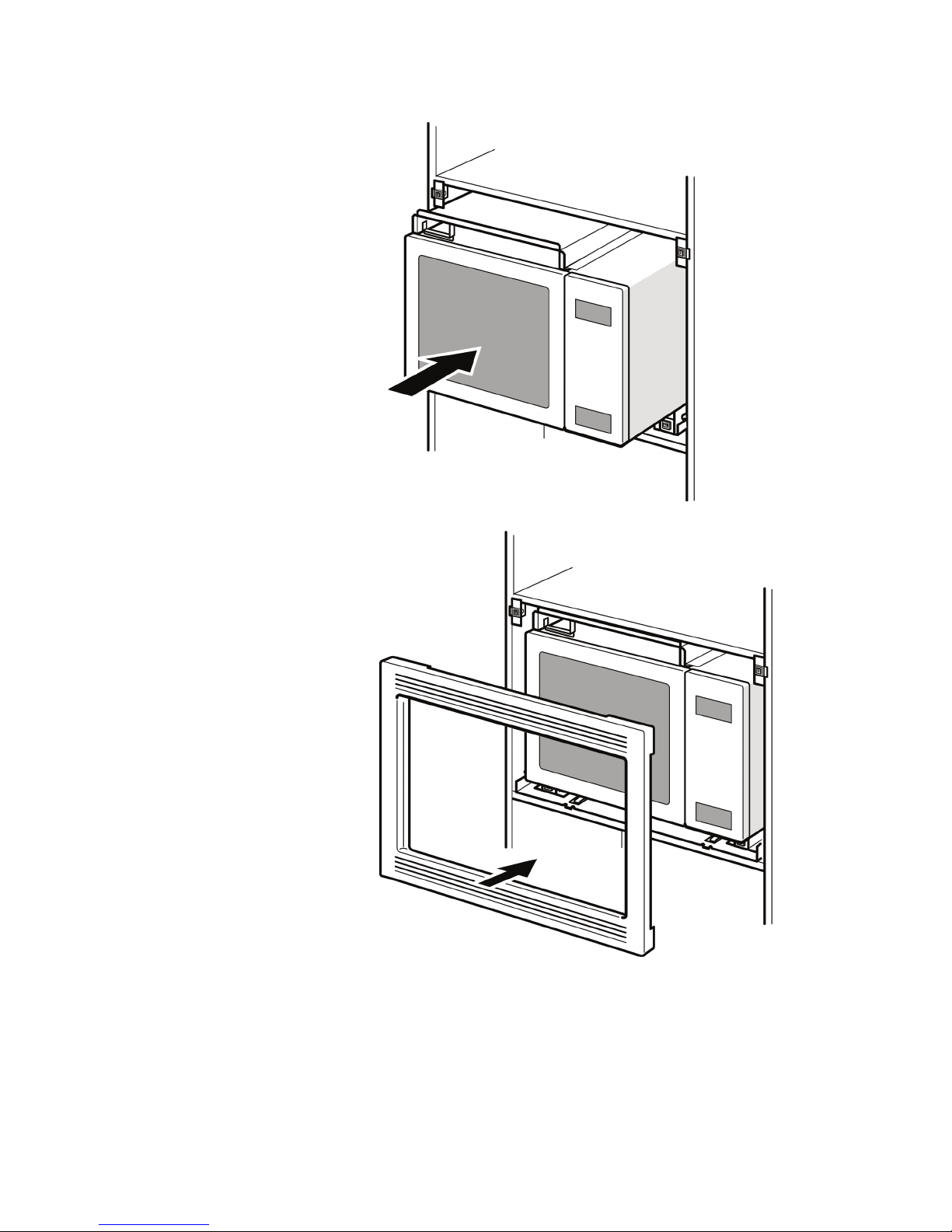

Install the Appliance Fit the appliance according to figures 9 and 10.
Note: Do NOT clean decorative trim with abrasive cleaners.
9
10

English 11
Service

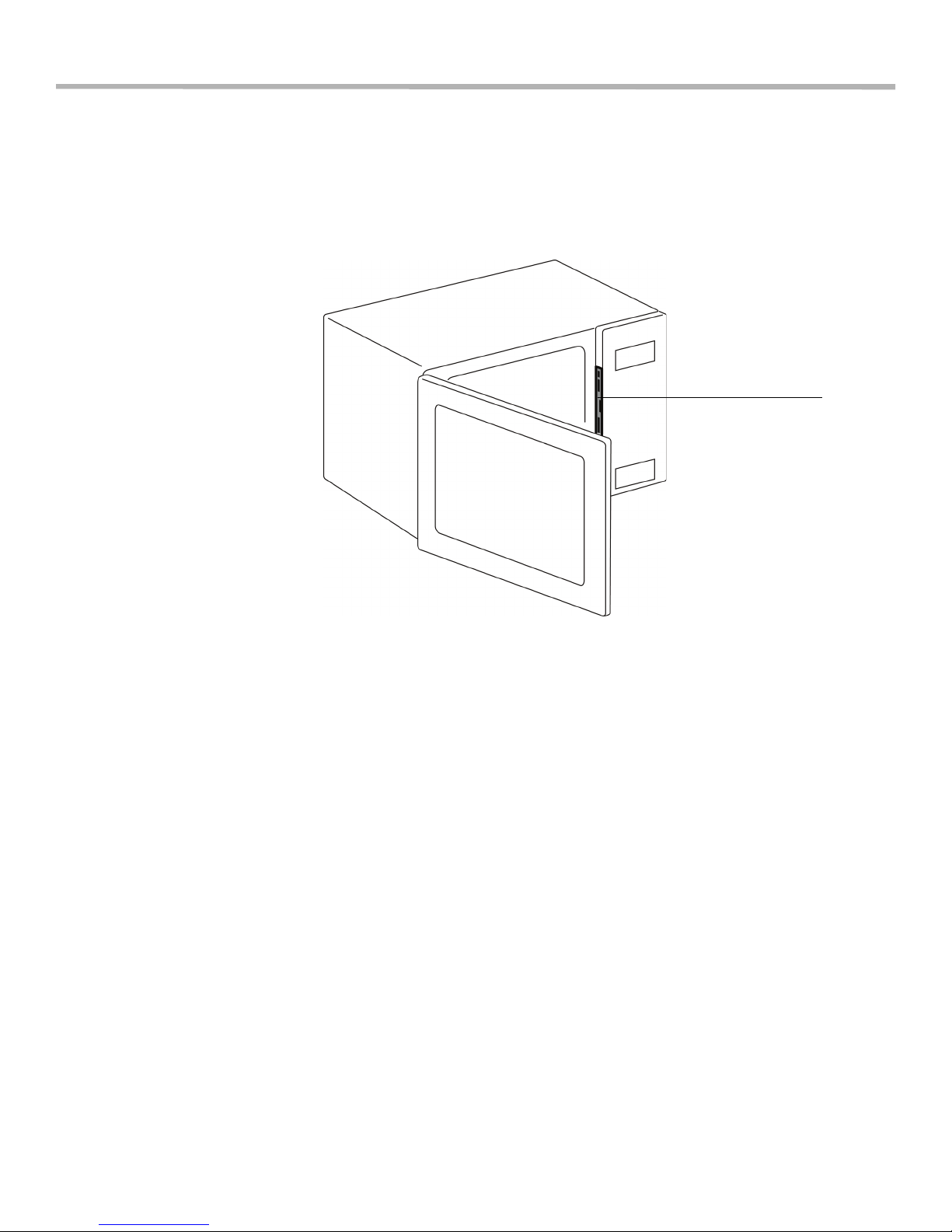

Before Calling Service Please be prepared with the information printed on the data plate before calling
service.
Data Plate
Keep your invoice or escrow papers for warranty validation if service is needed.
Data Plate

Table des matières
Questions ?
800-828-9165
www.gaggenau-usa.com
Nous attendons de vos nouvelles !
Cet appareil électroménager de Gaggenau est fait par
BSH Home Appliances Corporation
5551 McFadden Ave.
Huntington Beach, CA 92649
Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Consignes de sécurité importantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Avant de commencer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Kits de garniture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Combinaison avec fours encastrés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Outils et pièces nécessaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Pièces incluses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Exigences électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Dimensions de découpe de l'armoire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Emplacement de la prise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Méthode d'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Préparez l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Préparation de la découpe de l'armoire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Brancher à l'électricité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Installez l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Avant d'appeler le service de dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Plaque signalétique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Français 1
Sécurité
Sécurité de manipulation de
l'appareil Les surfaces cachées peuvent comporter des arêtes vives. Faites attention en
étendant le bras derrière l'appareil ou en dessous.
Codes et normes de sécurité Cet appareil est conforme à une ou plusieurs des normes suivantes :
UL 858, Norme pour la sécurité des cuisinières électriques domestiques
UL 923, Norme pour la sécurité des appareils de cuisson à micro-ondes
UL 507, Norme pour la sécurité des ventilateurs électriques
ANSI Z21.1, Norme nationale américaine pour les appareils de cuisson à gaz
domestiques
CAN/CSA-C22.2 No. 113-M1984, Ventilateurs et soufflantes
CAN/CSA-C22.2 No. 61-M89, Cuisinières pour usage ménager
Il incombe au propriétaire et à l'installateur de déterminer si des exigences et/ou
normes additionnelles s'appliquent pour des installations spécifiques.
Sécurité électrique Avant de brancher le cordon électrique, vérifier que toutes les commandes sont
dans la position "OFF" (Arrêt).
Ne pas brancher le micro-ondes dans la prise murale avant d'avoir terminé
l'installation. Cette précaution permet d'éviter les accidents si le micro-ondes était
mis en service pendant l'installation.
Pour les appareils dotés d'un cordon et d'une fiche, ne pas couper ni enlever la
broche de liaison à la terre. Pour éviter les chocs électriques, elle doit être branchée
sur une prise de mise à la terre correspondante. En cas de doute concernant la
mise à la terre adéquate de la prise murale, le client devra la faire vérifier par un
électricien qualifié.
mConsignes de sécurité importantes
LIRE ET CONSERVER CES CONSIGNES
mAVERTISSEMENT :
Votre nouvel appareil a été conçu pour un fonctionnement sûr et
fiable si vous en prenez bien soin. Lire attentivement toutes les
consignes avant l'emploi. Ces précautions réduiront les risques de
brûlures, de choc électrique, d'incendie et de lésions corporelles.
Lors de l'utilisation d'appareils de cuisine, il est impératif de
respecter les mesures de sécurité élémentaires, y compris celles
figurant aux pages suivantes.
mAVERTISSEMENT :
Ne pas réparer ni remplacer des pièces de l'appareil à moins que
cela ne soit expressément recommandé dans le manuel. Toute
installation, réparation ou maintenance inadéquate peut entraîner
des blessures ou des dommages matériels. Consulter ce manuel
pour obtenir des conseils sur la façon de procéder. Tous les travaux
d'entretien doivent être confiés à un technicien qualifié.

Français 2
S'il y a lieu, conformément au Code national de l'électricité (ou au Code canadien
de l'électricité), cet appareil doit être installé sur un circuit de dérivation séparé.
Installateur - indiquer au propriétaire l'emplacement du disjoncteur ou du fusible.
Identifier sa position pour pouvoir le retrouver facilement plus tard.
S'assurer que l'appareil est adéquatement installé et mis à la terre par un technicien
qualifié. L'installation, les connexions électriques et la mise à la terre doivent être
conformes à tous les codes applicables.
Sécurité apparentée concernant
l'équipement Retirer le ruban adhésif et l'emballage avant d'utiliser l'appareil. Détruire l'emballage
après avoir déballé l'appareil. Ne jamais laisser les enfants jouer avec les matériaux
de conditionnement.
Ne jamais modifier ni altérer la configuration de l'appareil. Par exemple, ne pas
retirer les pieds de nivellement, les panneaux, les couvercles de câblage ou les
fixations/vis antibasculement.
Sécurité relative au micro-ondes CES PRÉCAUTIONS DOIVENT ÊTRE OBSERVÉES AVANT ET PENDANT
L'ENTRETIEN POUR ÉVITER UNE ÉVENTUELLE EXPOSITION À L'ÉNERGIE
MICRO-ONDES EXCESSIVE
(a) Ne jamais faire fonctionner le four avec la porte ouverte.
(b) Effectuer les contrôles de sécurité suivants sur tous les fours devant faire l'objet
d'une intervention avant d'activer le magnétron ou toute autre source de micro-
ondes, et faire les réparations pertinentes :
(1) Fonctionnement du dispositif de verrouillage
(2) Fermeture correcte de la porte
(3) Joint d'étanchéité et surfaces d'étanchéité (contact d'arc, usure et autres
dégâts)
(4) Charnières et loquets abîmés ou ayant du jeu
(5) Signe de chute ou d'usage abusif
(c) Avant d'activer l'énergie micro-ondes pour effectuer l'essai de fonctionnement ou
l'inspection à l'intérieur des compartiments générateurs de micro-ondes, inspectez
le magnétron, le guide d'ondes ou la ligne de transmission, et la cavité pour vérifier
que l'alignement, l'intégrité et les connexions sont adéquats.
(d) Les composants défectueux ou déréglés du dispositif de verrouillage, du
moniteur, du joint d'étanchéité de la porte et des systèmes de génération et de
transmission des micro-ondes devront être réparés, remplacés ou réglés
conformément aux procédures décrites dans ce manuel avant de remettre le four à
son propriétaire.
(e) Un contrôle des fuites de radiations électromagnétiques doit être assuré sur
chaque four pour vérifier la conformité à la Norme fédérale de performance (Federal
Performance Standard) avant de remettre le four à son propriétaire.
mConsignes de sécurité importantes
LIRE ET CONSERVER CES CONSIGNES

Français 3
Instructions de mise a la terre Cet appareil doit être mis à la terre. En cas de court circuit électrique, la mise à la
terre réduit les risques de choc électrique en permettant au courant de s'échapper
par le fil de mise à la terre. Cet appareil est équipé d'un cordon d'alimentation avec
fil de mise à la terre et d'une fiche de mise à la terre. La fiche doit être branchée
dans une prise murale installée correctement et mise à la terre.
AVERTISSEMENT :
Un mauvais usage de la prise de terre peut entraîner un risque de choc électrique.
Consulter un électricien ou un réparateur qualifié si les instructions de mise à la
terre ne sont pas parfaitement comprises, ou en cas de doute sur la mise à la terre
correcte de l'appareil, et :
• S'il est nécessaire d'utiliser une rallonge, utiliser uniquement une rallonge à 3
fils munie d'une fiche de terre à 3 broches, et d'une prise à 3 fentes qui accepte
la fiche de l'appareil. La puissance nominale de la rallonge doit être égale ou
supérieure à la puissance électrique de l'appareil.
mConsignes de sécurité importantes
LIRE ET CONSERVER CES CONSIGNES

Français 4
Installation
Avant de commencer
Kits de garniture
Combinaison avec
fours encastrés
Votre four à micro-ondes peut être installé seul dans une armoire ou dans un mur
ou au-dessus de l'un des modèles de suivants :
Fours encastrés Gaggenau :
BO280-610, BO280-630, BO281-610, BO281-630, BX280-610, BX280-630,
BX281-610, BX281-630
ou
Fours à vapeur :
BS260-610, BS260-630, BS261-610, BS261-630, BS280-610, BS280-630,
BS281-610, BS281-630.
Outils et pièces
nécessaires
Tournevis à tête Phillips
Ruban à mesurer
Perceuse avec forets (1/16 po)
mATTENTION :
• Les kits de garniture sont conçus uniquement pour les modèles
de four à micro-ondes Gaggenau répertoriés dans le tableau 1.
• Pour des raisons de sécurité, ne pas altérer ou modifier une
quelconque partie de ce kit ou du four.
• Cet appareil est lourd et il faut au moins deux personnes pour le
soulever ou le déplacer.
Kits de
garniture
Fours à
micro-ondes
Armoire de 30 po BA268811 BM281711
Tableau 1: Kits de garniture pour fours à micro-ondes.
mAVERTISSEMENT :
Pour réduire les risques d'incendie et de choc électrique, installer le
micro-ondes au moins 3/4 po au-dessus du four désigné.

Français 5
Pièces incluses
Vis à empreinte cruciformes (6)
Vis autotaraudeuses (5)
Conduit d'air
Ruban adhésif
Griffe de fixation (2)
Socle
Plaque avant
Exigences électriques Caractéristiques électriques : 120 V, 18 A, 60 Hz
La prise doit être correctement reliée à la terre selon tous les codes applicables.
Elle peut être installée dans la paroi arrière située immédiatement derrière le four.

Français 6
Dimensions de découpe
de l'armoire
Ces instructions se fondent sur les armoires de type américain standard.
Emplacement de la prise La prise peut être installée n'importe où dans l'espace grisé.
Appareils électroménagers de 30 po (768 mm)
Appareils électroménagers de 30 po (768 mm)
